Altium Designer(AD)PCB丝印批量修改

目录

1 Altium Designer(AD)PCB丝印的字体批量修改

1.1选中所有丝印

1.1.1选中一个丝印:鼠标左键点击

1.1.2查找相似对象:鼠标右键或快捷键N

1.1.3如下图所示丝印被全部选中

1.2丝印字体信息修改

1.2.1打开属性面板——>位置/属性/字体修改

1.2.2丝印字体修改

1.2.3字体描边修改

1.3边框设置

1.3.1相应参数设置

1.3.2整体效果

2 Altium Designer(AD)PCB丝印的位置批量修改

2.1选中所有器件：框选或是快捷键CTRL+A

2.1.1定位器件文本

2.2确定丝印位置

2.2.1选择标识符和注释位置

2.3最终效果

  3 硬件工程师笔试面试相关文章链接(部分链接)

---

摘要：Altium Designer批量修改PCB丝印指南：1.字体批量修改：通过"查找相似对象"选中所有丝印，在属性面板统一设置TrueType字体和Stroke描边样式；2.位置批量调整：全选器件后使用"定位器件文本"功能，可统一对齐标识符和注释位置。操作包含详细步骤图示，并附硬件工程师笔试面试资源链接（CSDN系列文章）。

1 Altium Designer(AD)PCB丝印的字体批量修改

1.1选中所有丝印

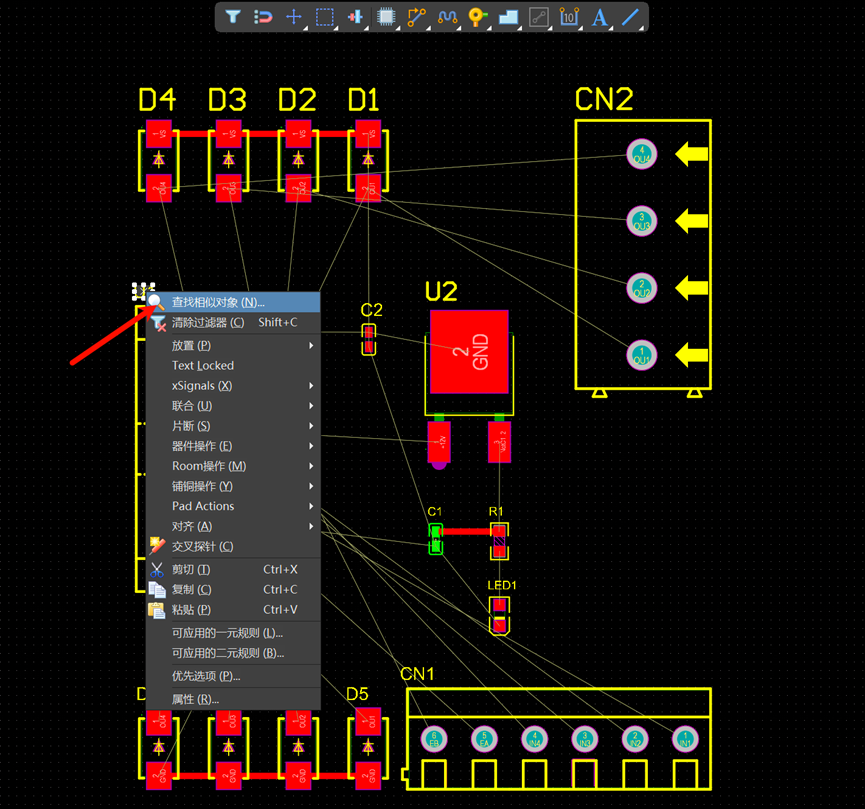

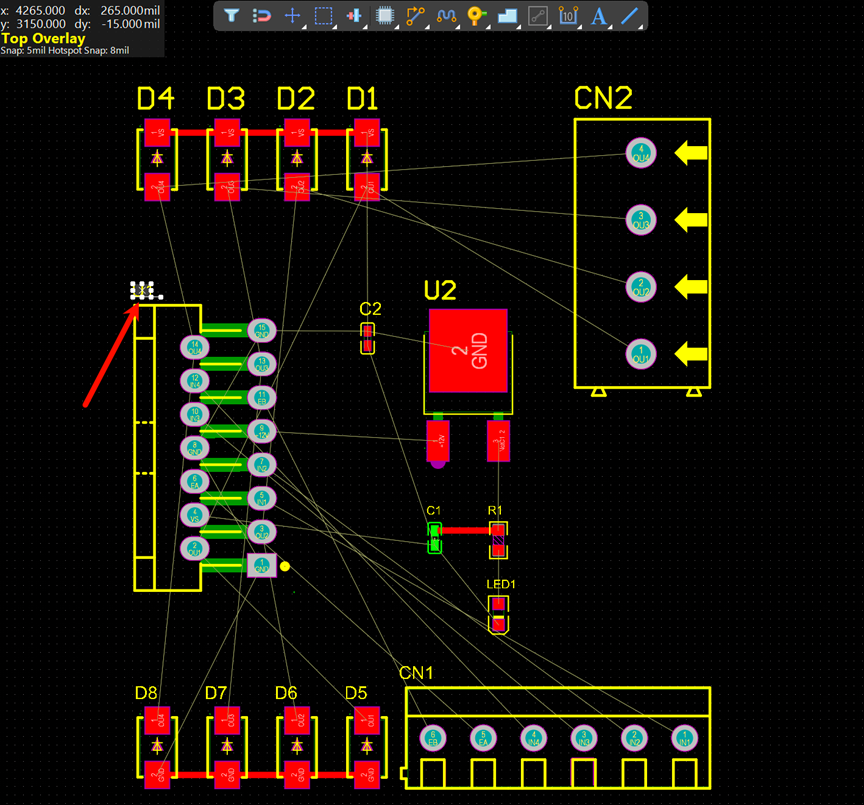

1.1.1选中一个丝印:鼠标左键点击

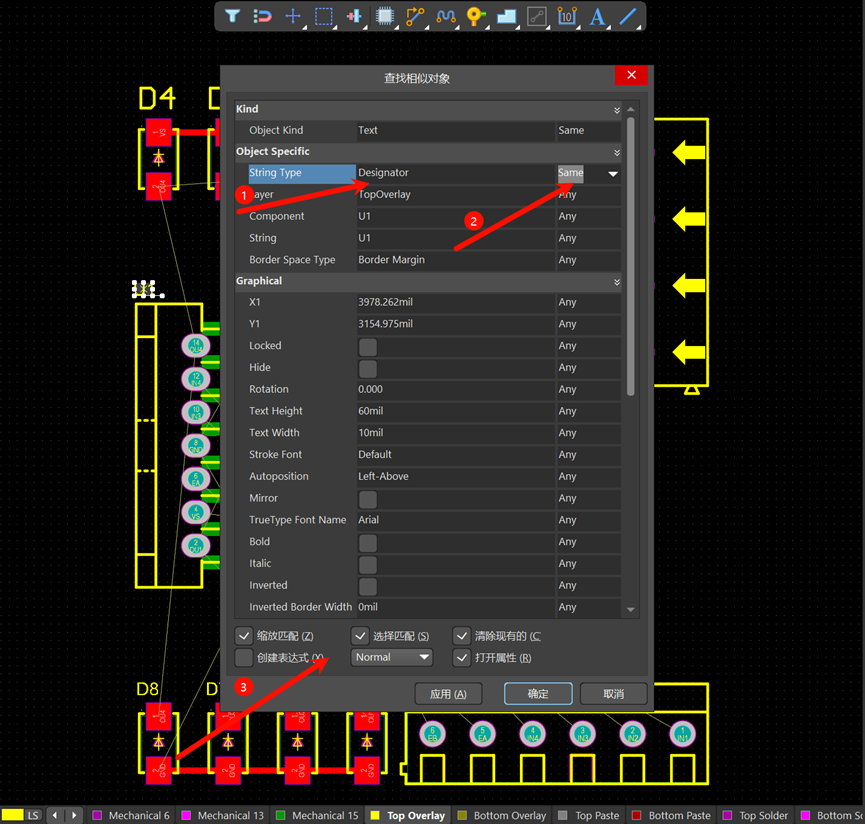

1.1.2查找相似对象:鼠标右键或快捷键N

参数设置：String Type位置处选择Same——>3：确认勾选项——>确认

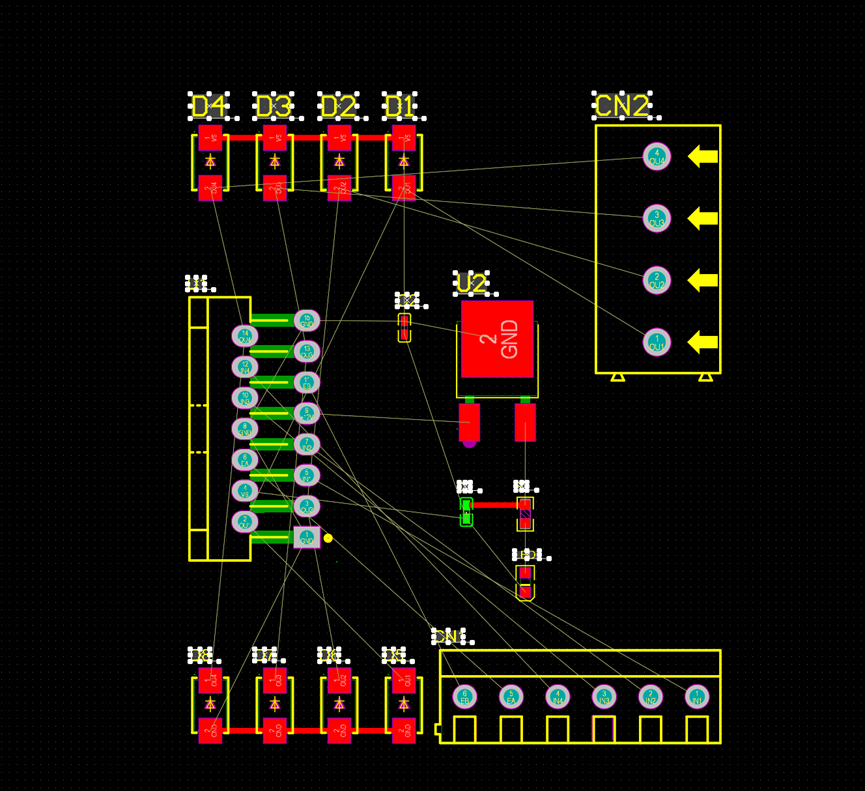

1.1.3如下图所示丝印被全部选中

1.2丝印字体信息修改
