[硬件电路-177]：如何用交流电流源（偏置电流+交变电流）模拟PD的暗电流 + 变化的光电流

要使用交流电流源（包含偏置电流和交变电流分量）模拟光电二极管（PD）的暗电流（偏置电流）和变化的光电流（交变电流），需通过电流叠加原理将直流分量（暗电流）和交流分量（光电流）合并为一个复合信号。以下是具体实现方法及Multisim仿真步骤：

---

一、模拟原理

光电二极管的总电流由两部分组成：

1. 暗电流（Idark​）：无光照时的反向饱和电流，通常为直流（DC），范围在pA至nA级（如10 nA）。
2. 光电流（Iph​）：光照产生的电流，包含直流分量（平均光强）和交流分量（光强调制）。
   • 若需模拟纯交变光电流（如调制光信号），则 Iph​ 仅为交流分量（如1 μA峰峰值，1 kHz正弦波）。

模拟目标：
用单个电流源输出 Itotal​=Idark​+Iph,AC​，其中 Iph,AC​ 为交变光电流。

---

二、硬件电路实现方法

方法1：直接使用复合电流源（理想情况）

若电流源支持同时输出直流偏置和交流信号（如函数发生器+偏置电路），可直接配置：

• 直流偏置：设置为暗电流值（如10 nA）。
• 交流分量：叠加正弦波（如1 μA峰峰值，1 kHz）。

限制：
实际硬件中，独立电流源通常需通过外部电路叠加。

方法2：双电流源叠加（通用方案）

1. 直流电流源：模拟暗电流 Idark​（如10 nA）。
2. 交流电流源：模拟光电流变化 Iph,AC​（如1 μA峰峰值，1 kHz）。
3. 叠加方式：
   • 并联连接：将两电流源同向并联，总电流为两者之和。
     • 注意：实际硬件中需确保电流源隔离（如使用运放缓冲），避免相互干扰。
   • 运放求和电路：通过运放将两路电流叠加（推荐）。
     • 电路示例：

       [DC Source] ---|-\

       | >---[Rf]--- Vout

       [AC Source] ---|+/

       |

       GND

     • 运放输出电压 Vout​=(Idark​+Iph,AC​)⋅Rf​。

方法3：单电压源+电阻转换（简化版）

1. 暗电流模拟：
   • 电压源 Vdark​ 通过大电阻 Rdark​ 生成 Idark​=Vdark​/Rdark​（如 Vdark​=10V，Rdark​=1GΩ → Idark​=10nA）。
2. 光电流模拟：
   • 交流电压源 Vph​ 通过小电阻 Rph​ 生成 Iph,AC​=Vph​/Rph​（如 Vph​=1mV，Rph​=1kΩ → Iph,AC​=1μA）。
3. 叠加：
   • 将两路电流通过运放求和，或直接并联（需验证电阻值是否匹配）。

---

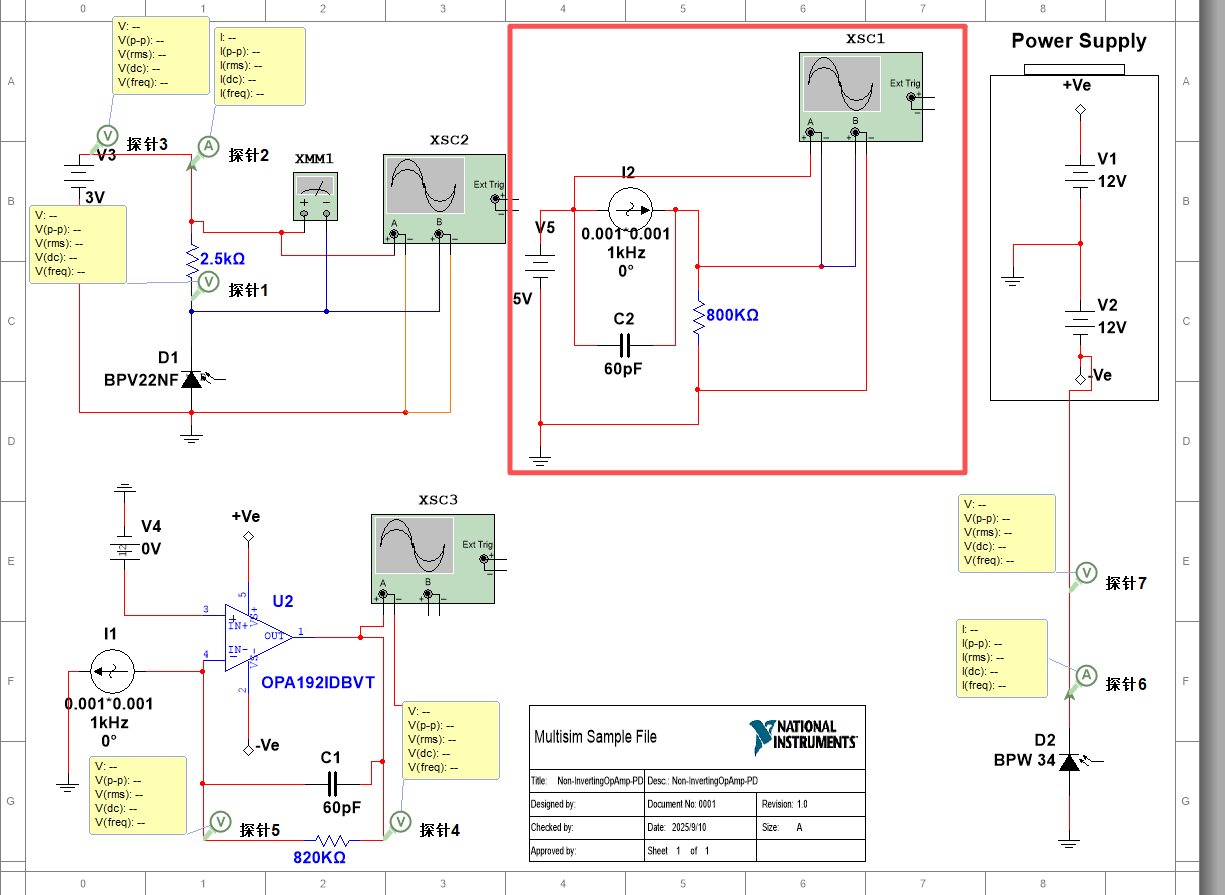

三、Multisim仿真步骤

步骤1：放置元件

1. 打开Multisim，新建电路文件。
2. 放置以下元件：
   • 直流电流源（DC_CURRENT_SOURCE）：模拟暗电流。
   • 交流电流源（AC_CURRENT_SOURCE）：模拟光电流变化。
   • 运算放大器（如LM741）：用于电流叠加（若需）。
   • 电阻（如1kΩ）：跨阻放大器负载。
   • 接地符号（GROUND）。

步骤2：配置电流源参数

1. 直流电流源（暗电流）：
   • 双击元件，设置 Value = 10 nA（典型值）。
2. 交流电流源（光电流）：
   • 双击元件，设置：
     • DC Offset = 0 A（无直流偏置，仅交流）。
     • Amplitude = 1 μA（峰峰值）。
     • Frequency = 1 kHz（模拟光强调制频率）。
     • Phase = 0°（默认相位）。

步骤3：构建叠加电路

方案A：直接并联（若Multisim允许）

1. 将直流源和交流源同向并联。
2. 连接至跨阻电阻 Rf​=1kΩ，输出电压 Vout​=Itotal​⋅Rf​。

方案B：运放求和（推荐）

1. 连接电路：
   • 直流源接运放反相端，交流源通过电阻 R 接同相端（或直接接同相端，若运放输入阻抗足够高）。
   • 运放输出端接 Rf​=1kΩ。
2. 示例电路图：

   [DC Source] ---|-\

   | >---[1kΩ]--- Vout

   [AC Source] ---|+/

   |

   GND

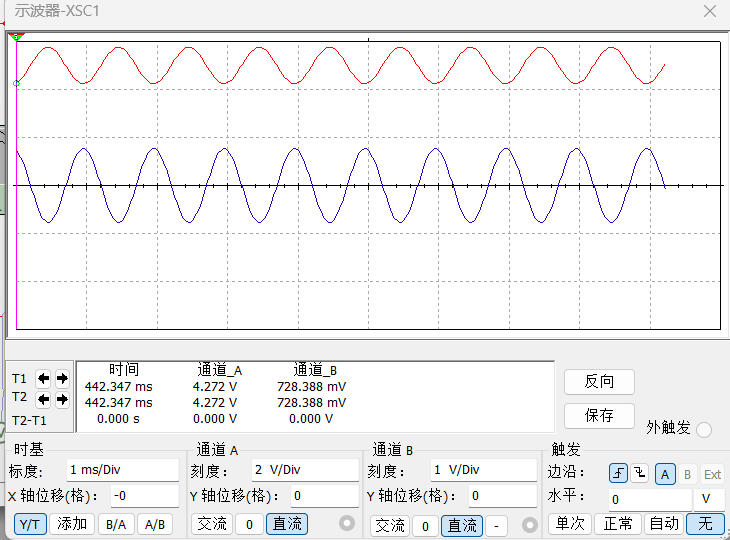

步骤4：运行仿真并分析结果

1. 瞬态分析（Transient）：
   • 设置仿真时间 10 ms，步长 1 μs。
   • 观察输出电压波形：
     • 平均值由暗电流决定（如 10nA×1kΩ=10mV）。
     • 波动部分由光电流决定（如 1μA×1kΩ=1mV 峰峰值）。
2. 交流分析（AC Sweep）：
   • 设置频率范围 1 Hz~1 MHz，验证电路对光电流的频率响应。
3. 参数扫描（Parameter Sweep）：
   • 扫描交流源幅度（如100 nA~10 μA），验证线性度。

---

四、关键注意事项

1. 电流源隔离：
   • 实际硬件中，独立电流源不能直接并联，需通过运放隔离。Multisim中若允许直接并联，需验证结果是否合理。
2. 运放选择：
   • 选择低输入偏置电流运放（如OPA627），避免运放自身偏置电流干扰模拟结果。
3. 频率限制：
   • 交流源频率需远低于光电二极管的截止频率（通常为MHz级），确保动态响应。
4. 噪声模拟：
   • 若需模拟实际噪声，可在交流源中叠加高频随机信号（通过Noise Source实现）。
5. 暗电流范围：
   • 典型PD暗电流为pA至nA级，需使用高精度电流源或电压源+大电阻实现。

---

五、替代方案（快速验证）

若仅需快速验证，可用单电压源+电阻模拟等效电流：

1. 暗电流：
   • Vdark​=10V 通过 Rdark​=1GΩ 生成 Idark​=10nA。
2. 光电流：
   • Vph​=1mV 通过 Rph​=1kΩ 生成 Iph,AC​=1μA。
3. 叠加：
   • 将两路电流通过运放求和，或直接并联（需确认电阻值是否匹配）。

---

六、总结

通过直流电流源+交流电流源叠加（或运放求和电路），可精确模拟光电二极管的暗电流和交变光电流。在Multisim中，推荐使用运放隔离电流源以避免冲突，并通过瞬态分析验证波形。此方法适用于光电传感器设计、信号调理电路测试等场景。
