前言
在当今高并发的网络环境中，单台服务器往往难以承受大量用户的访问请求。为了提高服务的可用性、扩展性和稳定性，负载均衡技术应运而生。LVS（Linux Virtual Server）是Linux内核自带的负载均衡解决方案，能够将请求高效地分发到多台后端服务器上，实现流量的均衡分配。
本文将详细介绍LVS的三种工作模式、调度算法、部署过程，并提供DR模式完整的配置步骤。无论你是运维工程师、架构师，还是对负载均衡技术感兴趣的开发者，都能从中获得实用的知识和操作指南。
注：负载均衡技术分类一览
| 分类 | 代表产品/厂商 | 关键特性/性能指标 | 适用场景 |
|---|---|---|---|
| ① 软负载均衡 | Nginx, Haproxy, LVS | 高性能、成本低 - Nginx: 5万 ~ 20万并发 - Haproxy/LVS: 千万级并发 | 追求极致性能与成本控制的业务，如大型互联网公司自建集群。 |
| ② 硬负载均衡 | F5, 深信服, 华三, 绿盟 | 效果最好、性能稳定 基于专用硬件设备，提供高可靠性和安全性。 | 对稳定性、安全性和性能有极高要求的企业级核心业务，预算充足。 |
| ③ 云负载均衡 | SLB (阿里云), LB (通用) | 便捷弹性、开箱即用 无缝集成云生态，按需付费，轻松扩展。 | 业务部署在公有云上的所有应用，是云上服务的首选流量入口。 |
一、集群概述
1.1 集群含义
- Cluster，集群、群集
- 由多台主机组成，但在外部表现为单一整体，仅提供一个访问入口（如域名或IP地址），功能上等同于一台大型计算机。
1.2 集群分类
- 负载均衡集群：减少响应延迟，提高并发处理能力
- 高可用集群 ：强调系统的稳定性，减少服务之间中断时间 ，减少损失
- 高性能运算集群：提高系统运算性能，高性能依赖于分布式运算、并行计算
二、LVS概述与工作模式
2.1 LVS简介
LVS（Linux Virtual Server）是一个基于Linux内核的负载均衡器，支持多种调度算法和工作模式，能够将客户端请求转发到多台真实服务器上，提高系统的吞吐量和可用性。
2.2 LVS的三种工作模式（重点）
2.2.1 NAT模式（LVS-NAT）
原理：
- 客户端请求到达负载调度器（Director），负载调度器作为所有服务器节点的网关，Director修改请求包的目标IP和端口为后端某台真实服务器（RS）的RIP和端口。
- RS处理完请求后，将响应包返回给Director，Director再将源IP改为VIP后返回给客户端。
- 服务器节点使用私有IP地址，与负载调度器位于同一个物理网络，安全性要优于其他两种方式
优点：
- 支持任何支持TCP/IP的操作系统。
- 隐藏了后端服务器的真实IP，安全。
缺点：
- 所有请求和响应都要经过Director，容易成为性能瓶颈。
不支持大规模集群。
2.2.2 TUN模式（LVS-TUN）[IP隧道]
原理：
- 采用开放式网络结构
- Director将请求包封装在IP隧道中发送给RS。
- RS解封装后处理请求，并直接响应客户端。
优点：
- RS可以分布在不同的地理位置。支持跨网段部署，但需要服务器支持隧道协议。
- 响应数据不经过Director。
缺点：
- 需要RS支持IP隧道协议。
- 配置复杂。
2.2.3 DR模式（LVS-DR）[直接路由]
原理：
- 采用半开放式网络结构
- Director接收到请求后，只修改目标MAC地址为某台RS的MAC地址，IP层不变。
- RS直接响应客户端，不经过Director。
优点：
- 响应数据不经过Director，性能高。
- 支持更大规模的集群。
缺点：
- RS必须与Director在同一局域网。
RS需要配置VIP在lo接口上，并调整ARP参数。
2.2.4 LVS三种工作模式总结
| 类型 | 适用场景 | 网络要求 | 性能特点 |
|---|---|---|---|
| nat | 小型规模、网络带宽要求不高的内网环境 | 无特殊带宽要求 | 中等性能，依赖NAT转换 |
| tun | 跨区域大规模集群，公网负载均衡（如CN2线路） | 依赖公网带宽 | 高灵活性，适合地理分布式场景 |
| DR | 高性能、低延迟的大规模集群 | LVS与后端服务器需同二层网络 | 最高性能，数据直接返回客户端 |
关键差异说明：
- nat：通过地址转换实现，配置简单但存在单点瓶颈。
- tun：基于IP隧道封装，跨越复杂网络但需额外开销。
- DR：直接路由模式，性能最优但依赖二层互通。
三、LVS调度算法
3.1 固定调度算法
- rr（轮询）：依次将请求分配给各RS。
- wrr（加权轮询）：根据权重分配请求，权重越高分配越多。
- dh（目的地址哈希）：根据目的IP分配请求到固定的RS。
- sh（源地址哈希）：根据源IP分配请求到固定的RS。
3.2 动态调度算法
- wlc（加权最小连接数）：优先分配给连接数最少且权重最高的RS。
- lc（最小连接数）：优先分配给连接数最少的RS。
- lblc（基于地址的最小连接数）：结合源IP和连接数进行调度。
四、LVS-DR模式详解
LVS-DR（Direct Routing）模式是 LVS 集群中性能最高的一种工作模式。其核心思想是通过修改数据包的 MAC 地址，将请求转发到后端的真实服务器（Real Server），而真实服务器处理完请求后，直接响应客户端，不再经过调度器（Director）。这样可以极大减轻调度器的网络负载，提高系统吞吐量。

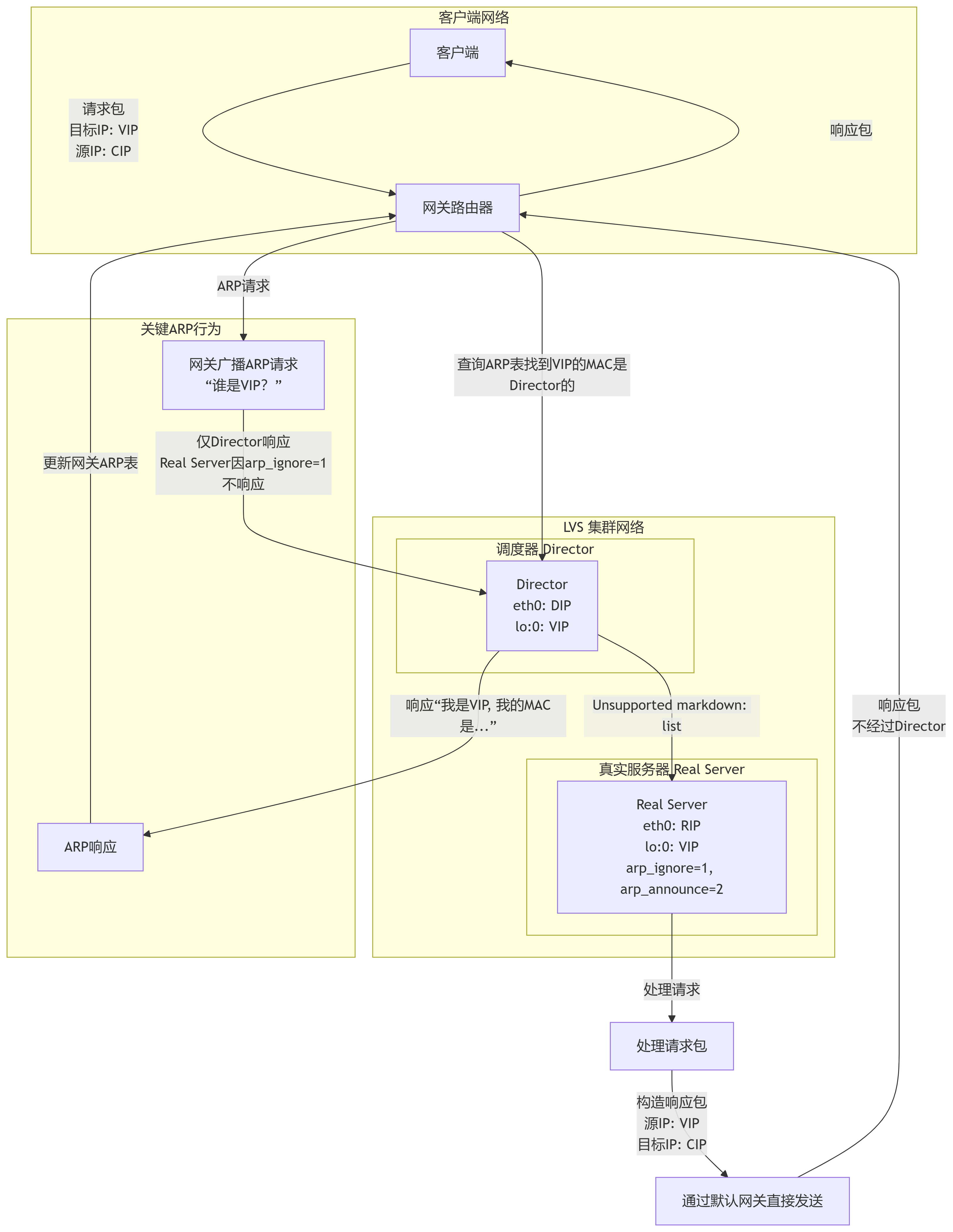

4.1 LVS-DR 数据包流向分析
1、请求过程（Client → Director → Real Server）
- 客户端发送请求包（目标IP为VIP，源IP为CIP）。
- 请求包通过路由器到达调度器（Director）。
- 调度器根据负载均衡算法选择一台真实服务器（Real Server），并修改请求帧的目标MAC地址为该服务器的MAC地址。
- 数据包被转发到选中的真实服务器。
2、响应过程（Real Server → Client）
- 真实服务器接收到数据包后，发现目标IP是VIP（通常绑定在
lo:0回环接口上），于是处理该请求。 - 处理完成后，直接构造响应包（源IP为VIP，目标IP为CIP）。
- 响应包通过真实服务器的默认路由（通常为网关）直接返回给客户端，不经过调度器。
4.2 ARP 问题的产生与解决
由于调度器（Director）和所有真实服务器（RS）都配置了相同的VIP，会引发以下两种ARP问题：
1、ARP请求冲突：当网关通过ARP广播查询VIP所对应的MAC地址时，配置了该VIP的调度器和所有真实服务器都可能收到请求并进行响应。网关会收到多个ARP回复，导致其ARP缓存被不可预测地更新，导致ARP缓存紊乱。
2、ARP缓存污染：当真实服务器处理完请求，并直接向网关返回响应数据包时，数据包的源IP为VIP，而源MAC地址则是真实服务器自身的物理MAC地址。网关收到该数据包后，会动态学习并更新本地的ARP缓存，错误地将VIP与这台真实服务器的MAC地址绑定。
这两种情况都会导致网关的ARP缓存错误地将VIP与某台真实服务器的MAC地址绑定，致使后续请求被直接发送至该服务器，绕过了调度器，从而造成负载均衡失效
解决方案：
- 设置
arp_ignore=1
- 作用：系统仅响应目标IP地址为本地物理网卡IP的ARP请求，忽略目标IP为VIP（非物理网卡IP）的ARP请求。
- 原因：防止真实服务器响应网关发出的ARP广播请求，避免网关将VIP的MAC地址误记为某台真实服务器的MAC地址。
- 设置
arp_announce=2
- 作用：系统在发送ARP请求时，不使用VIP作为源IP，而是使用物理网卡的IP地址。
- 原因：防止真实服务器向外发送ARP请求时使用VIP作为源IP，导致网关更新ARP缓存，误将VIP与真实服务器的MAC地址绑定。
五、LVS-DR模式部署指南
ipvsadm是Linux Virtual Server (LVS)的用户空间管理工具，用于配置和维护内核中的IPVS（IP Virtual Server）规则，实现负载均衡。
以下是 ipvsadm 工具常用选项：
| 选项 | 说明 |
|---|---|
-A | 添加虚拟服务器 |
-D | 删除整个虚拟服务器 |
-s | 指定负载调度算法（rr：轮询、wrr：加权轮询、lc：最少连接、wlc：加权最少连接） |
-a | 添加真实服务器（节点服务器） |
-d | 删除某一个节点 |
-t | 指定 VIP 地址及 TCP 端口 |
-r | 指定 RIP 地址及 TCP 端口 |
-m | 使用 NAT 群集模式 |
-g | 使用 DR 模式 |
-i | 使用 TUN 模式 |
-w | 设置权重（权重为 0 时表示暂停节点） |
-p 60 | 保持长连接 60 秒 |
-l | 列表查看 LVS 虚拟服务器（默认为查看所有） |
-n | 以数字形式显示地址、端口等信息，常与 -l 组合使用（如 ipvsadm -ln） |
5.1 环境准备
| 角色 | IP地址 |
|---|---|
| DR服务器 | 192.168.10.110 |
| Web服务器1 | 192.168.10.120 |
| Web服务器2 | 192.168.10.123 |
| VIP | 192.168.10.180 |
5.2 部署步骤
5.2.1 配置负载调度器（192.168.10.110）
5.2.1.1 加载IP虚拟服务器内核模块
systemctl stop firewalld
setenforce 0
# # 加载IP虚拟服务器内核模块（LVS核心依赖）
modprobe ip_vs
cat /proc/net/ip_vs# 安装IPVS管理命令行工具
yum install ipvsadm -y
5.2.1.2 配置VIP（虚拟 IP 地址）
# 配置VIP（虚拟 IP 地址）

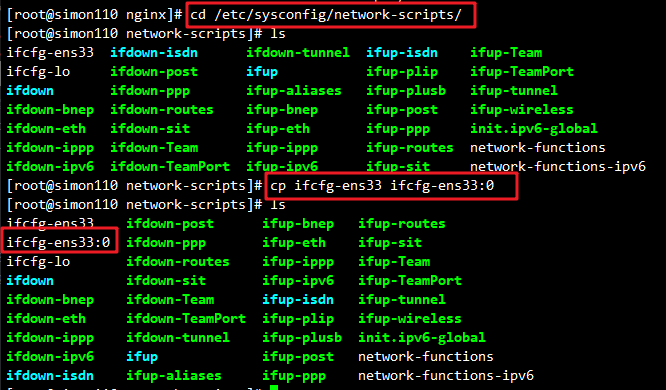

cd /etc/sysconfig/network-scripts/
cp ifcfg-ens33 ifcfg-ens33:0

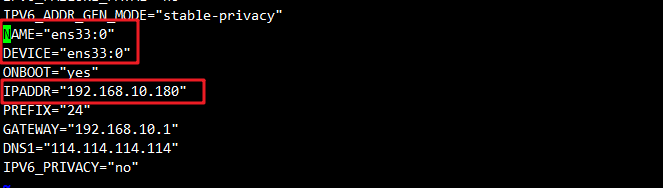

vim ifcfg-ens33:0
# 内容如下：
NAME=ens33:0
DEVICE=ens33:0
ONBOOT=yes
IPADDR=192.168.10.180
NETMASK=255.255.255.255ifup ens33:0

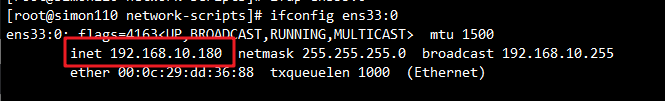

ifconfig ens33:0
5.2.1.3 调整内核参数
# 调整内核参数
#由于 LVS 负载调度器和各节点需要共用 VIP 地址，需要关闭 icmp 的重定向，不充当路由器。
vim /etc/sysctl.conf
net.ipv4.ip_forward = 0 # 禁用 IPv4 数据包转发（路由功能）
net.ipv4.conf.all.send_redirects = 0 # 禁止所有网络接口发送 ICMP 重定向包
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0sysctl -p
5.2.1.4 配置负载策略
# 配置负载策略
ipvsadm-save > /etc/sysconfig/ipvsadm # 将当前内存中的 IPVS 负载均衡规则保存到文件 /etc/sysconfig/ipvsadm
systemctl start ipvsadm
ipvsadm -C # 清空所有现有的 IPVS 规则
# 添加一个虚拟服务（VIP），使用轮询
ipvsadm -A -t 192.168.10.180:80 -s rr
#若隧道模式，-g替换为-i
ipvsadm -a -t 192.168.10.180:80 -r 192.168.10.120:80 -g
ipvsadm -a -t 192.168.10.180:80 -r 192.168.10.123:80 -g

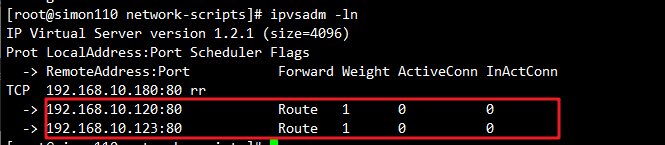

ipvsadm -ln #查看节点状态，Route代表 DR模式
5.2.2 配置Web节点服务器（192.168.10.120、192.168.10.123）
5.2.2.1 配置VIP
systemctl stop firewalld
setenforce 0# 配置VIP
#此地址仅用作发送 Web响应数据包的源地址，并不需要监听客户机的访问请求（改由调度器监听并分发）。因此使用虚接口 lo∶0 来承载 VIP 地址，并为本机添加一条路由记录，将访问 VIP 的数据限制在本地，以避免通信紊乱。
cd /etc/sysconfig/network-scripts/
cp ifcfg-lo ifcfg-lo:0
vim ifcfg-lo:0
# 内容如下：
DEVICE=lo:0
ONBOOT=yes
IPADDR=192.168.10.180
NETMASK=255.255.255.255ifup lo:0
5.2.2.2 添加路由记录、设置开机自启
# 添加一条路由记录

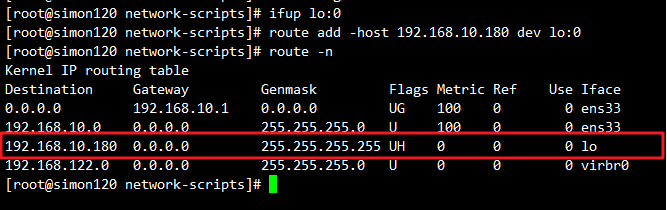

route add -host 192.168.10.180 dev lo:0
#route: 这是用来管理系统路由表的命令，可以添加、删除或显示网络路由。
#add: 这是 route 命令的一个子命令，用于添加一个新的路由规则。
#-host 192.168.10.180: 这个选项指定了要添加的路由目标是一个单独的主机（而非整个网络）。192.168.10.180 是目标主机的 IP 地址。
#dev lo:0: 这个选项指定了数据包应该通过哪个网络接口来传输。lo:0 是一个网络接口设备，在这个它是一个虚拟的网络接口（lo 表示回环接口，通常用于本地主机通信）
# 设置开机自启
echo "/sbin/route add -host 192.168.10.180 dev lo:0" >> /etc/rc.local
chmod +x /etc/rc.d/rc.local
5.2.2.3 调整内核ARP响应参数
# 调整内核的ARP响应参数以阻止更新 VIP 的 MAC 地址，避免发生冲突
vim /etc/sysctl.conf

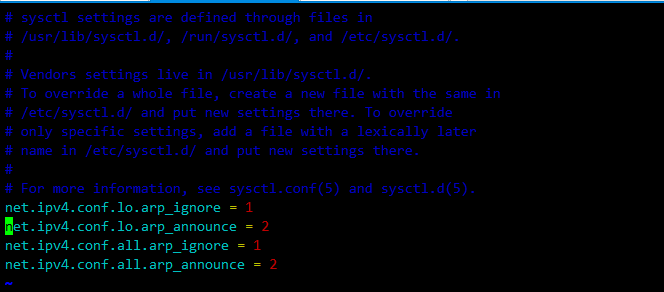

net.ipv4.conf.lo.arp_ignore = 1 #系统只响应目的IP为本地IP的ARP请求
net.ipv4.conf.lo.arp_announce = 2 #系统不使用IP包的源地址来设置ARP请求的源地址，而选择发送接口的IP地址
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
sysctl -p
5.2.2.4 为web节点服务器准备网页文档
echo "<h1>192.168.10.120</h1>" > /usr/local/nginx/html//index.html
echo "<h1>192.168.10.123</h1>" > /usr/local/nginx/html//index.html
5.2.3 测试验证

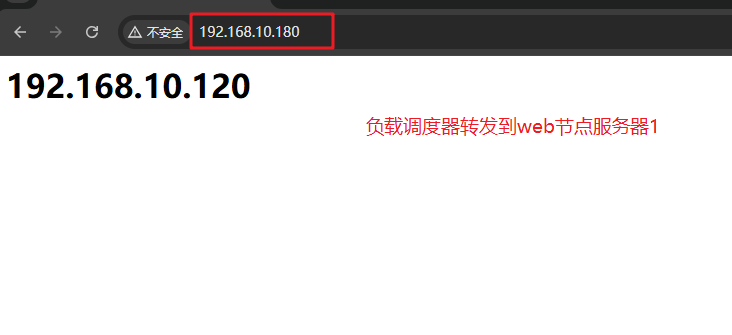

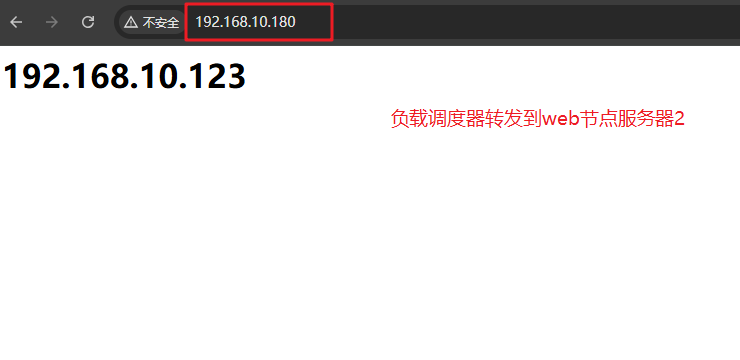

在客户端访问 http://192.168.10.180/，观察负载均衡效果。
总结
LVS作为Linux平台下的高性能负载均衡解决方案，通过NAT、DR、TUN三种模式满足了不同场景下的需求。NAT模式配置简单，适合小规模集群；DR模式性能更高，适合对吞吐量要求较高的环境；TUN模式则适用于跨机房部署。
在实际部署中，需根据网络环境和业务需求选择合适的模式和调度算法。本文提供了NAT和DR模式的详细部署步骤，希望能为你在构建高可用集群时提供参考。如果你对LVS还有其他疑问或想要深入了解，欢迎在评论区留言讨论。
注意：本文所有配置均在CentOS 7环境下测试通过，其他发行版可能需适当调整命令。生产环境中请务必提前做好备份和测试
