无人机电流技术与安全要点

无人机电流范围概述

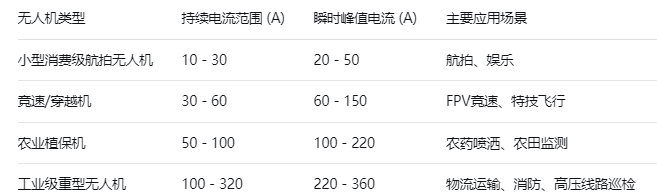

无人机的工作电流变化很大，主要取决于其类型、大小和任务。下面表格列出了不同级别无人机的典型电流范围。

注意：表中的持续电流是指在良好散热条件下电调可以长时间稳定工作的电流值；瞬时峰值电流通常只能维持1-3秒，用于启动、加速或应对突发气流等短时过载情况。

无人机电流相关技术要点

无人机的高性能与稳定运行，离不开以下一些关键技术要点的支撑：

1.电压与电流的平衡（V-I关系）：根据 `功率 (P) = 电压 (V) × 电流 (I)` 的原理，提升电压可以有效降低在输出相同功率时的电流。例如，工业级无人机采用12S（50.4V）甚至26S（约110V）的高压电池系统，这样能减小线路损耗和发热，提高能源利用效率，特别适合大载重和长航时应用。

2.电池放电倍率（C数）与电流输出：电池的放电能力直接决定了它能提供给电机的电流大小。最大持续电流 (A) = 电池容量 (Ah) × 放电倍率 (C)。例如，一块15000mAh（15Ah）、20C的电池，其最大持续放电电流为 15Ah × 20C = 300A。选择电池时，其放电能力需留有至少20%的余量以满足电机峰值电流需求。

3.电调（ESC）的关键角色：电调是飞控与电机间的“指挥官”，其性能至关重要。

响应速度：现代高性能电调支持高刷新频率（如500Hz），油门响应时间可达400ms甚至更短，这对实现无人机的灵敏操控和稳定飞行至关重要。

控制算法：先进的电调采用FOC（磁场定向控制）算法。FOC能实现更平滑和精确的电机控制，提升效率，降低噪音和发热，并增强低速稳定性。

内阻与效率：优质电调采用低内阻MOS管（如≤0.5mΩ），这能减少导通损耗和发热，提高效率，并增强电调的瞬时电流承载能力。

4.热管理：大电流会导致电调和电机产生大量热量。有效的散热（如通过散热鳍片、良好的气流设计，甚至在重型应用中采用主动风扇冷却）对于维持持续性能和防止部件因过热而损坏或降额至关重要。

无人机电流安全注意事项

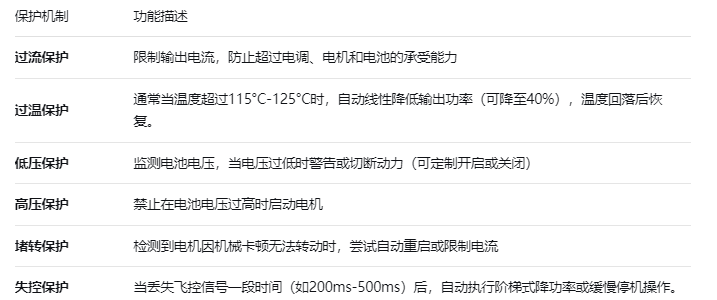

1.电调的多重保护机制：优质工业电调集成了多重安全保护功能，如下表所示：

2.电池安全：

选用匹配的电池：务必选择放电倍率（C数）足够、品质可靠的电池。电池的放电能力不足是导致电压骤降、动力不足甚至电池过热鼓包的常见原因。

防止过放：飞行后应及时充电，切勿将电池放电至完全耗尽。建议设置遥控器低压报警，并在电池保留约20%电量时停止飞行。

日常检查与保养：飞行前检查电池是否有鼓包、破损、漏液或电极片松动迹象。严禁使用状态异常的电池。

3.线路与连接：

使用规格合适的线材和接插件：大电流传输要求导线有足够的截面积和低电阻，否则会剧烈发热。接插件（如XT90）应能承受预期的最大电流并保持接触良好。

防止短路：在进行任何线路连接或拆卸时，务必断开电池。正负极短路会产生极其巨大的电流，非常危险。

4.系统匹配与校准：

动力系统匹配：确保电机、电调、电池和螺旋桨是匹配的。电调的额定持续电流应大于电机最大工作电流的20%左右。不匹配的组件可能导致个别部件超负荷工作。

进行电调校准：更换电调或飞控后，或发现油门响应不准确时，应按照说明书重新校准电调行程。这确保飞控发出的信号能被电调正确识别。
