[硬件电路-176]：光电二极管利用的二极管的漏电流与光强的线性关系，通过电流大小推算光强的大小
光电二极管利用其反向偏置下的漏电流（暗电流）与光生电流的叠加效应，实现光强与电流的线性关系。这一特性是光电二极管在光检测、通信和传感等应用中的核心原理。以下是详细解析：

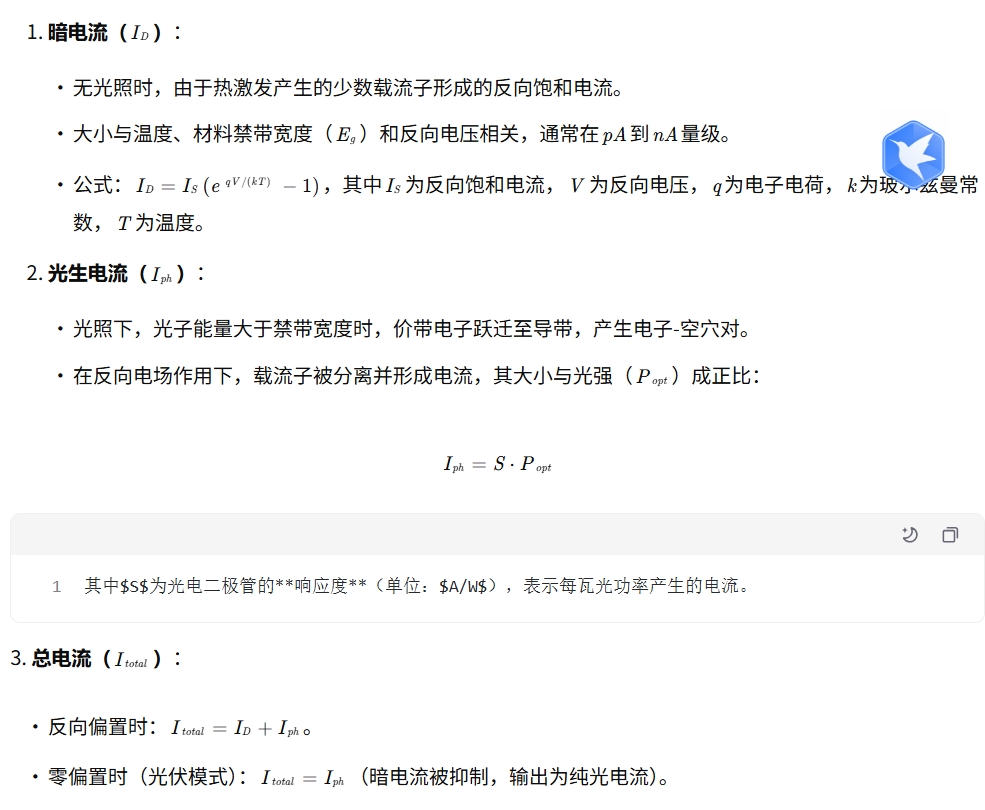

一、光电二极管的工作模式与电流组成
光电二极管通常工作在反向偏置模式（光导模式）或零偏置模式（光伏模式），其总电流由两部分组成：
- 反向偏置时：Itotal=ID+Iph。暗电流 + 光电流
- 零偏置时（暗电流接近为0，光伏模式）：Itotal=Iph（暗电流被抑制，输出为纯光电流）。

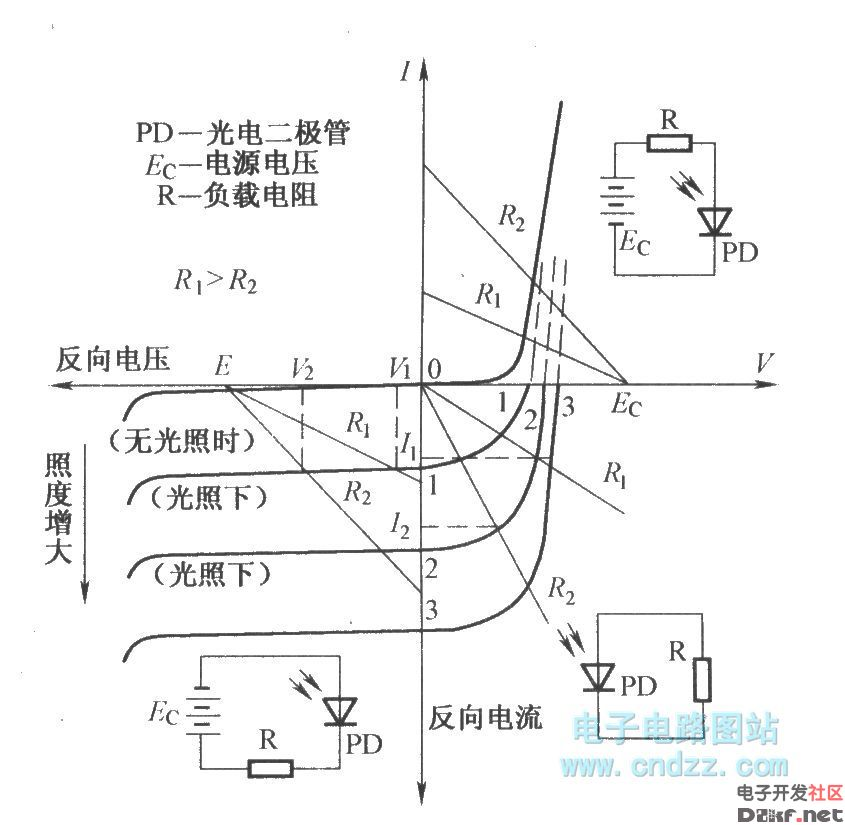

二、光强与反向漏电流的线性关系
1. 线性关系的物理基础
- 光生电流的线性性：在入射光波长匹配光电二极管响应范围（如硅基PD响应波长400-1100nm）且光强未饱和时，Iph与Popt呈严格线性关系。
- 暗电流的微弱影响：在正常工作条件下（如室温、低反向电压），ID（暗电流）远小于Iph，因此Itotal≈Iph，整体线性度由Iph主导。
2. 线性范围的限制因素
- 光强饱和：当光强过高时，光生载流子浓度超过电场分离能力，导致线性度下降（需通过减小光敏面积或增加反向电压缓解）。
- 温度影响：暗电流ID随温度指数增长，高温下可能破坏线性性（需温控或补偿电路）。
- 反向电压：反向电压不足时，电场强度降低，载流子复合概率增加，导致Iph非线性（通常反向电压需大于5V以保持线性）。
三、Multisim中的仿真验证
步骤1：构建基础电路
- 放置光电二极管（如
BPW34）和反向电压源（如−5V）。 - 连接负载电阻（如10kΩ）或跨阻放大器（TIA）以测量电流。
步骤2：设置光照参数
- 双击光电二极管，在属性窗口中设置光照强度（如
Illumination=1000lux）。 - 若Multisim不支持直接设置光照，可手动替换为电流源（Iph=S⋅Popt）。
步骤3：运行仿真并分析线性性
- 参数扫描：通过
Simulate→Parameters Sweep改变光照强度（如100lux到10000lux），记录输出电流或电压。 - 绘制曲线：以光强为横轴，输出信号为纵轴，观察是否为直线。
- 线性度评估：计算非线性误差（如最大偏差与满量程比值），优质光电二极管在额定范围内误差通常小于1%。
四、应用中的线性优化策略
- 选择高响应度器件：如InGaAs光电二极管（响应度可达1A/W）可提升微弱光检测的线性度。
- 反向偏置优化：通过实验确定最佳反向电压（如硅基PD通常为5-20V）。
- 温度补偿：在电路中加入热敏电阻或数字补偿算法，抵消暗电流的温度漂移。
- 避免强光照射：使用中性密度滤光片限制入射光强，防止饱和。
五、典型应用场景
- 光功率计：利用线性关系将光电流转换为光功率读数。
- 光纤通信：通过检测光脉冲的线性电流变化实现数字信号解调。
- 环境光传感器：在智能手机或汽车中，通过线性响应实现自动亮度调节。
六、示例数据（硅基光电二极管）
| 参数 | 典型值 |
|---|---|
| 响应度（S） | 0.4-0.6 A/W（@900nm） |
| 暗电流（ID） | 10 pA（@25°C, -5V） |
| 线性范围 | 1 nW到10 mW（依器件而定） |
| 响应时间 | 10 ns（PIN结构） |
七、总结
光电二极管通过反向偏置下的暗电流与光生电流叠加，在合理工作条件下（适当光强、温度、反向电压）可实现光强与电流的高线性度关系。在Multisim中，可通过参数扫描和电路仿真验证这一特性，并为实际电路设计提供依据。线性性的优劣直接影响光检测系统的精度和动态范围，因此需根据应用场景选择合适的器件和优化策略。
