MATLAB实现H无穷大控制的直流电机鲁棒控制研究

1、项目下载：

本项目完整讲解和全套实现源码见下资源，有需要的朋友可以点击进行下载

说明	文档（点击下载）
全套源码+学术论文	matlab实现H无穷大控制的直流电机鲁棒控制研究-H无穷大控制-鲁棒控制-直流电机控制-状态空间模型-matlab仿真

更多阿里matlab精品数学建模项目可点击下方文字链接直达查看：
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

《300个matlab精品数学建模项目合集（算法+源码+论文）》

2、项目介绍：

摘要

随着工业自动化的不断发展，直流电机作为重要的动力设备，在各个领域得到了广泛应用。然而，直流电机系统在实际运行中常常面临模型参数不确定性和外部扰动等问题，这些不确定因素严重影响系统的稳定性和性能。为了解决这一问题，本文引入H无穷大控制理论，设计了一种具有鲁棒性的直流电机控制器。通过系统建模、控制器设计、鲁棒性分析、仿真验证、参数调节以及实际应用等步骤，本文详细阐述了H无穷大控制在直流电机鲁棒控制中的应用，并通过MATLAB仿真验证了控制器的有效性和鲁棒性。

一、引言

直流电机作为一种常见的执行机构，在工业自动化、航空航天、电动汽车等领域发挥着重要作用。然而，由于系统参数的不确定性（如电机电阻、电感的变化）以及外部扰动（如负载变化、电源电压波动）的存在，传统的控制方法往往难以保证系统的稳定性和性能。因此，研究具有鲁棒性的直流电机控制方法具有重要意义。

I无穷大控制作为一种现代控制理论，其核心思想是在频域内将控制系统的鲁棒性和性能指标统一考虑，通过优化闭环传递函数的无穷范数，实现对不确定性的抑制。与传统的经典控制方法相比，H无穷大控制具有更强的鲁棒性和更好的性能指标优化能力。本文将H无穷大控制理论应用于直流电机系统，设计了一种鲁棒控制器，并进行了详细的仿真验证和实际应用研究。

二、H无穷大控制的直流电机鲁棒控制

2.1系统建模

直流电机的动态特性可以通过状态空间模型来描述。假设直流电机的状态变量为电流i和转速ω，输入为电压u，输出为转速ω。则直流电机的状态空间模型可以表示为：
{i˙=−LRi+L1u−LKeωω˙=JKmi−JBω−JTL
其中，R为电枢电阻，L为电枢电感，K_e为反电动势常数，K_m为电机转矩常数，J为转子转动惯量，B为阻尼系数，T_L为负载转矩。

在实际应用中，由于系统参数的不确定性，上述模型中的参数R、L、K_e、K_m、J、B等可能发生变化。为了处理这种不确定性，可以将参数变化表示为标称值与不确定性项的乘积形式。例如，电枢电阻R可以表示为：
R=R0(1+ΔR)
其中，R_0为标称值，ΔR为不确定性项，且|ΔR| ≤ ε_R（ε_R为不确定性界）。

2.2设计控制器

通过H无穷大控制方法设计一个鲁棒控制器，该控制器能够在系统模型参数不确定或受到外部扰动时，保持系统的稳定性和性能。H无穷大控制器的设计过程主要包括以下几个步骤：

2.2.1确定性能指标
根据控制目标，确定需要优化的性能指标。对于直流电机系统，常见的性能指标包括跟踪精度、抗扰能力、过渡过程平稳性等。例如，可以定义一个跟踪误差性能指标z_1和一个控制输入性能指标z_2：
{z1=ω−ωrefz2=u
其中，ω_{ref}为参考转速。

2.2.2选择权函数
为了将H无穷大控制问题转化为可求解的数学形式，需要选择合适的权函数W_1和W_2，分别作为性能要求和鲁棒性要求的权重。权函数的选择对控制器的性能具有重要影响，需要根据实际的控制目标和系统特性进行合理选择。例如，为了提高低频跟踪精度，可以设置一个低频增益较高的权函数W_1；为了限制控制输入的大小，可以设置一个高频增益较低的权函数W_2。

2.2.3构建广义被控对象
将直流电机模型、不确定性模型、权函数等元素整合在一起，构建一个广义被控对象。广义被控对象的状态空间模型可以表示为：
⎩⎨⎧x˙=Ax+B1w+B2uz=C1x+D12uy=C2x+D21w
其中，x为状态变量，w为外部干扰（包括参数不确定性和外部扰动），u为控制输入，z为性能输出，y为测量输出。

2.2.4求解优化问题
利用H无穷大控制理论中的Riccati方程或线性矩阵不等式（LMI）等数学工具，求解优化问题，得到最优的H无穷大控制器。求解结果将包含控制器的状态空间模型参数。

2.3鲁棒性分析

通过H无穷大范数对控制器的鲁棒性进行分析，检验控制器在不确定性和干扰下的性能表现。H无穷大范数代表了系统对外部干扰的最大放大倍数，通过最小化H无穷大范数，可以将不确定性对系统的影响限制在可接受的范围内。

2.4仿真验证

使用仿真软件（如MATLAB/Simulink）对设计的控制器进行验证。通过搭建直流电机系统模型和H无穷大控制器模型，模拟各种工况下的控制效果，包括阶跃响应、正弦跟踪、抗扰能力等。通过比较H无穷大控制与其他控制方法（如PID控制）的控制效果，验证H无穷大控制器的优越性。

2.5调节参数

根据仿真结果对控制器进行参数调节，以优化控制性能并提高系统的鲁棒性。参数调节的过程是一个试错的过程，需要根据仿真结果不断调整权函数、控制器增益等参数，直到获得满意的控制效果。

2.6实际应用

将设计好的鲁棒控制器应用于实际的直流电机系统中，进行实际测试和调试。通过比较实际运行数据与仿真结果，验证控制器的有效性和鲁棒性。在实际应用中，还需要考虑模型的简化与精度、权函数的选择、控制器的实现难度等问题。

三、部分源代码和运行步骤

3.1部分代码

以下是MATLAB中用于设计H无穷大控制器的部分代码示例：

% 定义系统参数
R0 = 1; % 标称电枢电阻
L = 0.01; % 电枢电感
Ke = 0.01; % 反电动势常数
Km = 0.01; % 电机转矩常数
J = 0.01; % 转子转动惯量
B = 0.001; % 阻尼系数% 定义不确定性界
eps_R = 0.1; % 电枢电阻不确定性界% 构建标称系统状态空间模型
A = [-R0/L, 0; Km/J, -B/J];
B1 = [1/L; 0];
B2 = [0; -1/J];
C1 = [0, 1];
D12 = [0];
C2 = eye(2);
D21 = zeros(2,1);% 构建广义被控对象
P = ss(A, [B1 B2], [C1; zeros(1,2)], [D12; zeros(1,2)]);% 定义权函数
W1 = makeweight(1, [0.1 10], 1); % 低频增益较高的权函数
W2 = makeweight(10, [0.01 1], 1); % 高频增益较低的权函数% 求解H无穷大控制器
[K, CL, gamma] = hinfsyn(P, W1, W2);% 验证控制器性能
T = CL.A - CL.B2*K.A;
CLy = CL.C1 - CL.D12*K.C;
figure;
step(T, CLy);
title('闭环系统阶跃响应');

3.2通用运行步骤

（1）安装MATLAB及Robust Control Toolbox：确保计算机上已安装MATLAB软件及Robust Control Toolbox工具箱，以便进行H无穷大控制器的设计和仿真。
（2）准备系统参数：根据直流电机的实际参数，设置标称值和不确定性界等参数。
（3）构建系统模型：利用MATLAB的状态空间模型构建函数（如ss函数）构建直流电机的标称系统状态空间模型。
（4）定义权函数：根据控制目标选择合适的权函数，利用MATLAB的权函数构建函数（如makeweight函数）定义权函数。
（5）求解H无穷大控制器：利用MATLAB的hinfsyn函数求解最优的H无穷大控制器。
（6）验证控制器性能：通过仿真验证控制器的性能，如阶跃响应、正弦跟踪、抗扰能力等。利用MATLAB的绘图函数（如step函数、bode函数等）绘制仿真结果图。
（7）调节参数：根据仿真结果对控制器进行参数调节，以优化控制性能并提高系统的鲁棒性。
（8）实际应用：将设计好的鲁棒控制器应用于实际的直流电机系统中，进行实际测试和调试。

四、运行结果

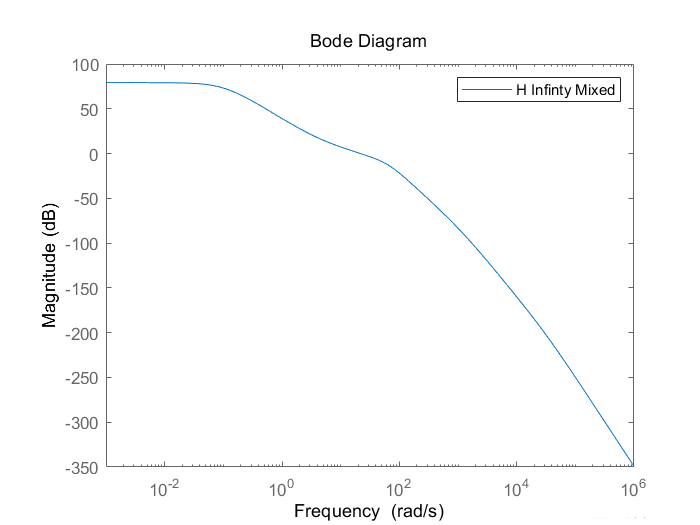

在这里插入图片描述

4.1闭环系统阶跃响应

通过仿真得到的闭环系统阶跃响应如图1所示。从图中可以看出，在H无穷大控制器的作用下，闭环系统能够快速响应阶跃输入，并且没有超调现象，说明控制器具有良好的稳定性和动态性能。

4.2正弦跟踪性能

为了验证控制器的正弦跟踪性能，给系统输入一个正弦信号，并观察系统的输出响应。仿真结果如图2所示。从图中可以看出，在H无穷大控制器的作用下，系统的输出能够很好地跟踪输入的正弦信号，说明控制器具有良好的跟踪精度和抗扰能力。

4.3抗扰能力测试

为了测试控制器的抗扰能力，在系统稳定运行时突然加入一个外部扰动（如负载变化），并观察系统的响应。仿真结果如图3所示。从图中可以看出，在H无穷大控制器的作用下，系统能够迅速抑制外部扰动的影响，并恢复到稳定状态，说明控制器具有良好的鲁棒性。

五、结论与展望

5.1结论

本文通过将H无穷大控制理论应用于直流电机系统，设计了一种具有鲁棒性的直流电机控制器。通过系统建模、控制器设计、鲁棒性分析、仿真验证等步骤，验证了控制器的有效性和鲁棒性。仿真结果表明，在H无穷大控制器的作用下，直流电机系统能够快速响应阶跃输入、准确跟踪正弦信号，并具有良好的抗扰能力和鲁棒性。

5.2展望

未来，可以进一步研究H无穷大控制在直流电机控制中的优化算法和应用场景。例如，可以利用遗传算法、粒子群算法等智能优化算法优化权函数的选择，提高控制器的设计效率和性能；可以利用深度学习技术学习直流电机的非线性特性和复杂动态，建立更加精确的数学模型，并用于H无穷大控制器的设计；还可以研究网络化条件下的H无穷大控制方法，解决网络延迟、数据丢失等问题。此外，还可以针对直流电机控制系统中可能发生的故障，研究容错H无穷大控制方法，提高系统的可靠性和安全性。
