qt QAreaSeries详解

news 2025/9/10 7:28:27

1、概述

QAreaSeries 是 Qt Charts 模块中用于绘制面积图的类。面积图通过填充两个数据系列之间的区域（或单个数据系列与基线之间的区域）来可视化数据，常用于展示数据的变化趋势或对比两组数据的差异。它支持两种模式：两个 QLineSeries 之间的区域，以及单个 QLineSeries 与 X 轴之间的区域。

2、重要方法

QAreaSeries(QLineSeries *upperSeries, QLineSeries *lowerSeries)：构造函数，指定上下边界线。

setUpperSeries(QLineSeries *series)：设置上边界线。
setLowerSeries(QLineSeries *series)：设置下边界线。

setBrush(const QBrush &brush)：设置填充区域的画刷（颜色/渐变）。
setPen(const QPen &pen)：设置边框线的样式。
setOpacity(qreal opacity)：设置填充区域的透明度（0~1）。

setPointLabelsVisible(bool visible)：设置数据点标签是否可见。
setPointsVisible(bool visible)：设置数据点是否可见，并确定是否在线上绘制这些点。

3、信号

borderColorChanged(QColor color)：当线条（画笔）颜色变为 color 时，发出此信号。
colorChanged(QColor color)：当填充（画刷）颜色变为 color 时，发出此信号。

clicked(const QPointF &point)：当用户在面积图中单击以触发按下 point 时，将发出此信号。
doubleClicked(const QPointF &point)：当用户通过双击 point 触发面积图中的第一次按下时，将发出此信号。
hovered(const QPointF &point, bool state)：当用户将鼠标指针悬停在系列上或将其从系列中移开时，将发出此信号。point 显示悬停事件的原点（坐标）。当光标悬停在面积图上时 state 为 true。否则为 false。
pressed(const QPointF &point)：当用户按下面积图中由 point 指定的点时，将发出此信号。
released(const QPointF &point)：当用户释放在面积图中某个 point 上释放按下状态时，会发出此信号。

pointLabelsClippingChanged(bool clipping)：当数据点标签的剪裁设置 clipping 发生改变时，将发出此信号。
pointLabelsColorChanged(QColor color)：当数据点标签的颜色改变为 color 时，发出此信号。
pointLabelsFontChanged(QFont font)：当数据点标签的字体改变为 font 时，发出此信号。
pointLabelsFormatChanged(QString format)：当数据点标签的格式改变为 format 时，发出此信号。
pointLabelsVisibilityChanged(bool visible)：当数据点标签的可见属性改变为 visible 时，发出此信号。

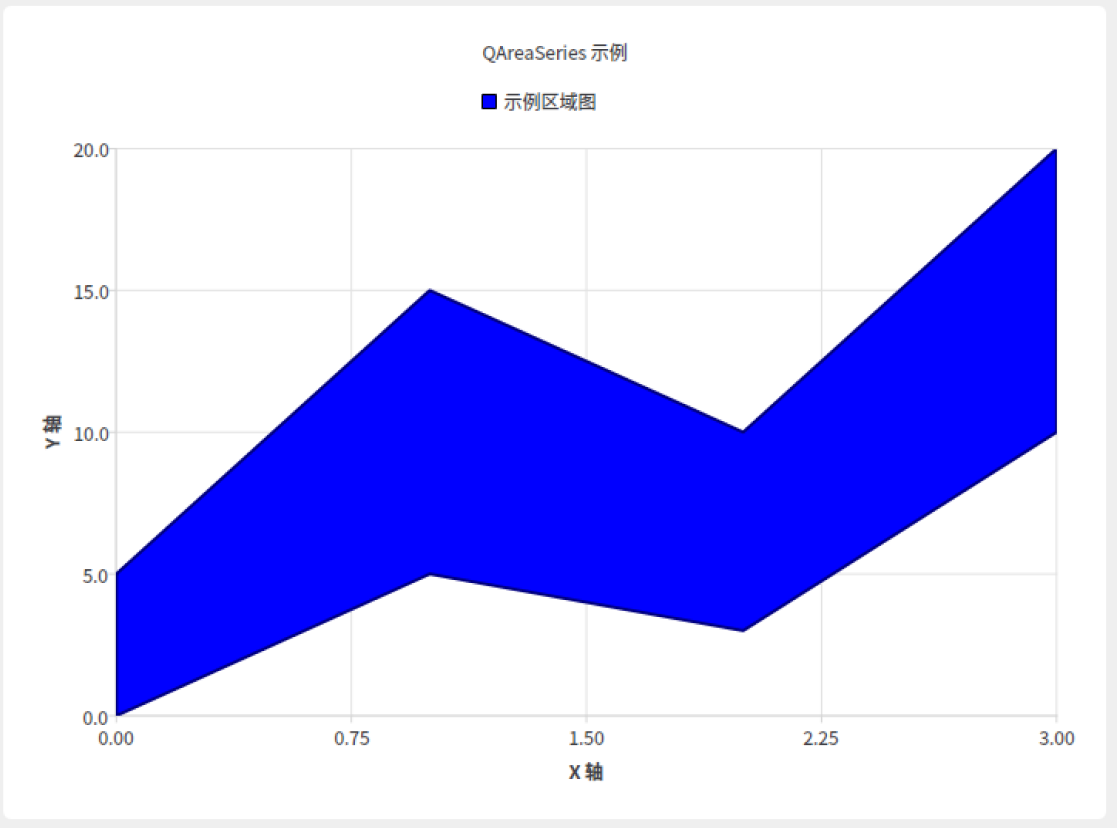

4、实例

#include <QApplication>
#include <QtCharts/QChartView>
#include <QtCharts/QLineSeries>
#include <QtCharts/QValueAxis>
#include <QtCharts/QAreaSeries>
QT_CHARTS_USE_NAMESPACEint main(int argc, char *argv[])
{QApplication a(argc, argv);// 创建两条线系列（用于定义区域）QLineSeries *upperSeries = new QLineSeries();QLineSeries *lowerSeries = new QLineSeries();// 设置上边界线的数据点upperSeries->append(0, 5);upperSeries->append(1, 15);upperSeries->append(2, 10);upperSeries->append(3, 20);// 设置下边界线的数据点lowerSeries->append(0, 0);lowerSeries->append(1, 5);lowerSeries->append(2, 3);lowerSeries->append(3, 10);// 创建 QAreaSeries（区域图）QAreaSeries *areaSeries = new QAreaSeries(upperSeries, lowerSeries);areaSeries->setName("示例区域图");// 设置填充样式QBrush brush(Qt::blue);brush.setStyle(Qt::SolidPattern);areaSeries->setBrush(brush);// 设置边框线样式QPen pen(Qt::darkBlue);pen.setWidth(2);areaSeries->setPen(pen);// 创建图表对象QChart *chart = new QChart();chart->addSeries(areaSeries);chart->setTitle("QAreaSeries 示例");chart->createDefaultAxes();// 设置轴范围QValueAxis *axisX = new QValueAxis();axisX->setRange(0, 3);axisX->setTitleText("X 轴");chart->setAxisX(axisX, areaSeries);QValueAxis *axisY = new QValueAxis();axisY->setRange(0, 20);axisY->setTitleText("Y 轴");chart->setAxisY(axisY, areaSeries);// 创建视图QChartView *chartView = new QChartView(chart);chartView->setRenderHint(QPainter::Antialiasing);// 显示窗口QMainWindow window;window.setCentralWidget(chartView);window.resize(800, 600);window.show();return a.exec();
}
