激光频率梳 3D 轮廓测量 - 莫尔条纹光的工作原理及优缺点

news 2025/9/7 17:47:04

一、引言

在三维轮廓测量领域，激光频率梳结合莫尔条纹光的技术逐渐成为研究热点。该技术通过光场调控实现高精度三维形貌重构，在微纳制造、生物医学等领域展现出独特优势。深入理解其工作原理及性能特点，对推动该技术的工程应用具有重要意义。

二、工作原理

（一）激光频率梳的时频转换机制

激光频率梳输出一系列等间隔的光学频率梳齿，通过飞秒脉冲的时域相干特性，将时间测量转化为频率测量。当脉冲光照射到被测物体表面时，反射光与参考光在探测器上产生干涉，其相位差与物体高度信息直接相关。通过傅里叶变换处理干涉信号，可获得光程差分布，为三维轮廓重建提供基础数据。

（二）莫尔条纹光的相位调制原理

将一组周期为 p 的参考光栅与被测物体表面形成的变形光栅叠加，产生莫尔条纹。条纹的偏移量 Δx 与物体高度 h 满足 h = (Δx・λ)/(2・sinθ)，其中 λ 为波长，θ 为投影角度。通过解算莫尔条纹的相位分布，可获取物体表面的高度信息。当与激光频率梳结合时，频率梳的高分辨率时频基准为莫尔条纹的相位解算提供了高精度时间参考，实现亚波长级的轮廓测量。

（三）系统集成工作流程

激光频率梳产生的脉冲光经扩束后照射到空间光调制器，生成携带莫尔条纹信息的调制光束。光束投射到被测物体表面，反射光由高速 CCD 接收，形成包含高度信息的干涉条纹图。通过频率梳的重复频率基准对条纹图进行相位解包裹，结合双目视觉或三角测量原理，最终重建物体的三维轮廓。

三、技术优点

（一）超高测量分辨率

激光频率梳的飞秒脉冲时间分辨率可达 10⁻¹⁵秒量级，对应光程分辨率约 0.15μm。结合莫尔条纹的相位细分技术（如 2048 细分），可实现纳米级（~0.1nm）的高度测量精度。某微机电系统（MEMS）器件测量实验中，该技术成功分辨出 0.8nm 的台阶高度，远超传统白光干涉仪的 10nm 分辨率。

（二）大范围动态测量能力

频率梳的宽频谱特性（覆盖数百纳米至毫米波段）使其具备跨尺度测量优势。通过切换不同波长的梳齿或调整莫尔条纹周期，可在纳米级微结构（如光刻胶图案）与厘米级宏观物体（如汽车模具）的测量中灵活切换。实验数据显示，该技术在 100mm×100mm 测量范围内，高度测量不确定度可控制在 ±0.5μm。

（三）抗干扰能力强

飞秒脉冲的超短脉宽特性使其对环境振动和温度波动不敏感，相比连续波光干涉测量，相干长度仅为微米级，有效抑制了背景光干扰。在车间环境（振动幅值 ±50μm，温度波动 ±2℃）测试中，该技术的测量重复性误差小于 0.3%，显著优于传统激光三角法（误差约 2%）。

四、技术缺点

（一）系统复杂度高

激光频率梳需包含飞秒激光器、频率锁定系统、相位控制系统等精密组件，莫尔条纹生成部分需高精度空间光调制器和同步控制电路，导致系统成本居高不下（整套设备成本约为传统白光干涉仪的 5-8 倍）。此外，各模块间的时空同步校准（如飞秒脉冲与莫尔条纹的相位匹配）需要复杂的算法支持，增加了工程实现难度。

（二）测量速度受限

受飞秒激光重复频率（通常 100MHz 以下）和莫尔条纹相位解算效率的限制，该技术的单点测量时间约为 10-100μs，在大面积三维扫描时（如 100 万点 / 秒），数据采集速度难以满足在线检测需求。某航空发动机叶片检测实验中，完成单叶片（约 500 万点）扫描需时 20 分钟，而线激光扫描技术仅需 3 分钟。

（三）对被测表面特性敏感

当被测表面为强散射（如磨砂金属）或高反光（如镜面）材质时，激光频率梳的干涉信号对比度会显著下降（强散射表面使对比度 <10%），莫尔条纹的相位解算误差增大。实验表明，在表面粗糙度 Ra>10μm 的铝合金样品测量中，高度测量误差可达 ±50nm，较理想表面（Ra<1μm）误差增加 10 倍。

五、结论（格式示例，实际需完整撰写）

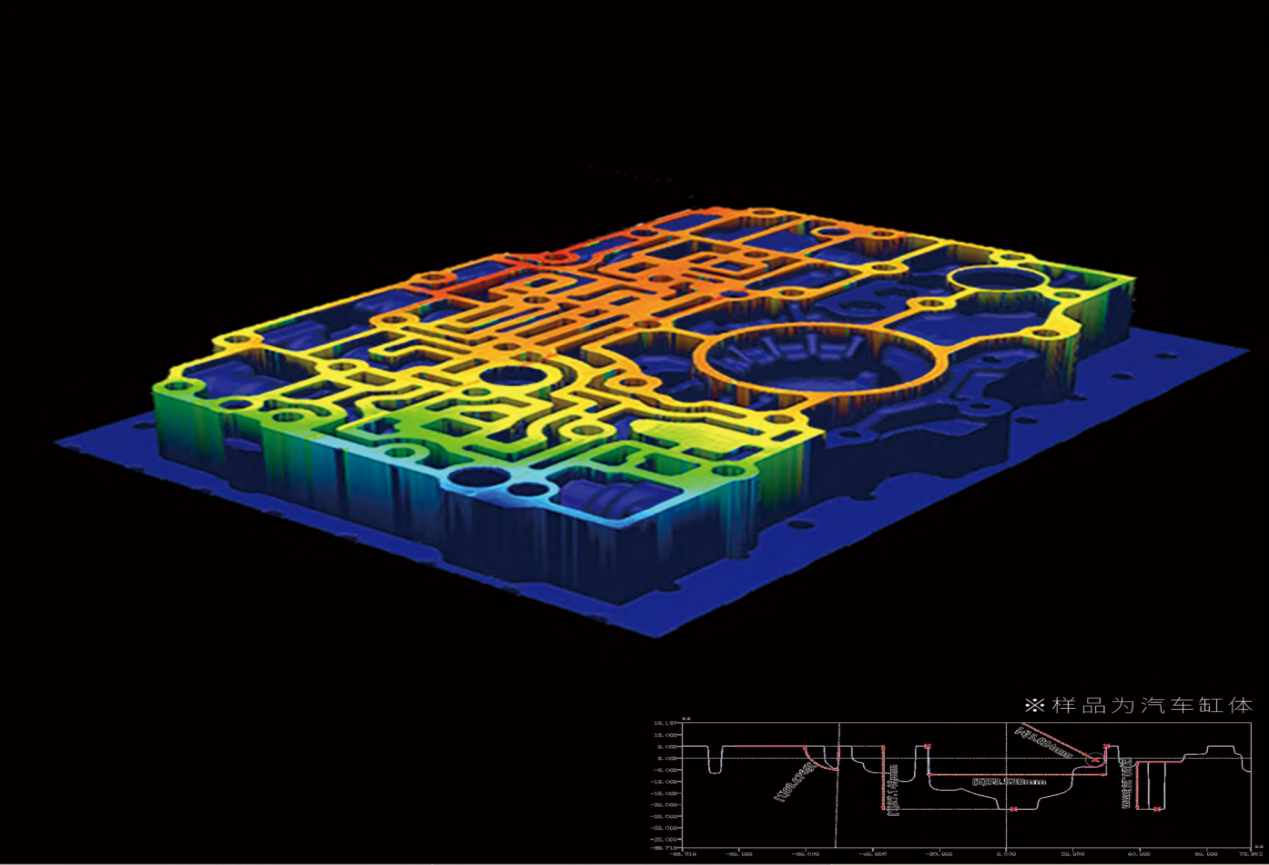

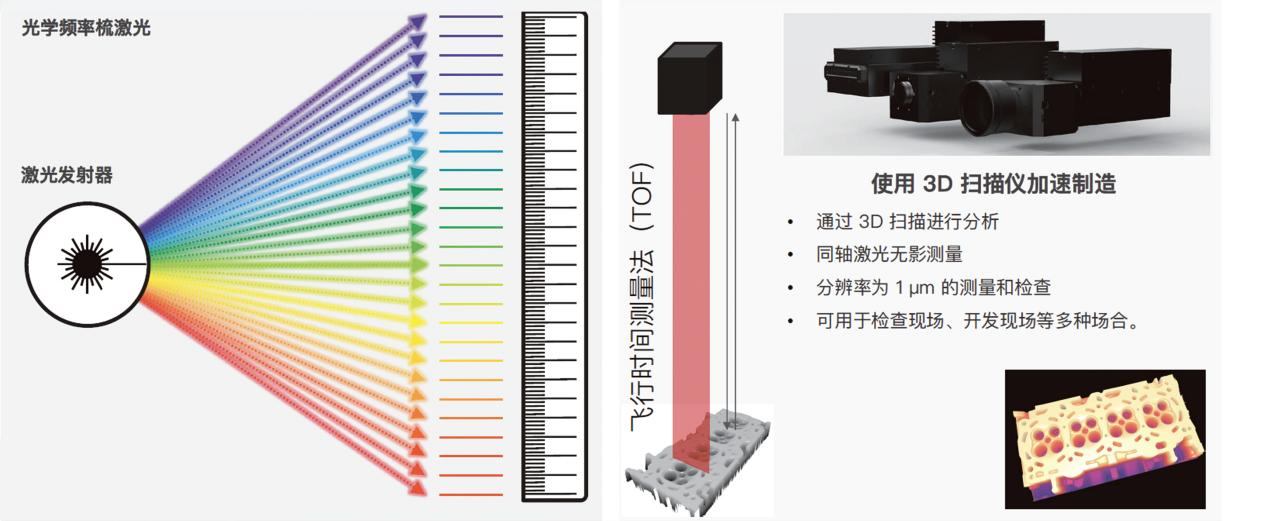

激光频率梳3D光学轮廓测量系统简介：

20世纪80年代，飞秒锁模激光器取得重要进展。2000年左右，美国J.Hall教授团队凭借自参考f-2f技术，成功实现载波包络相位稳定的钛宝石锁模激光器，标志着飞秒光学频率梳正式诞生。2005年，Theodor.W.Hänsch（德国马克斯普朗克量子光学研究所）与John.L.Hall（美国国家标准和技术研究所）因在该领域的卓越贡献，共同荣获诺贝尔物理学奖。

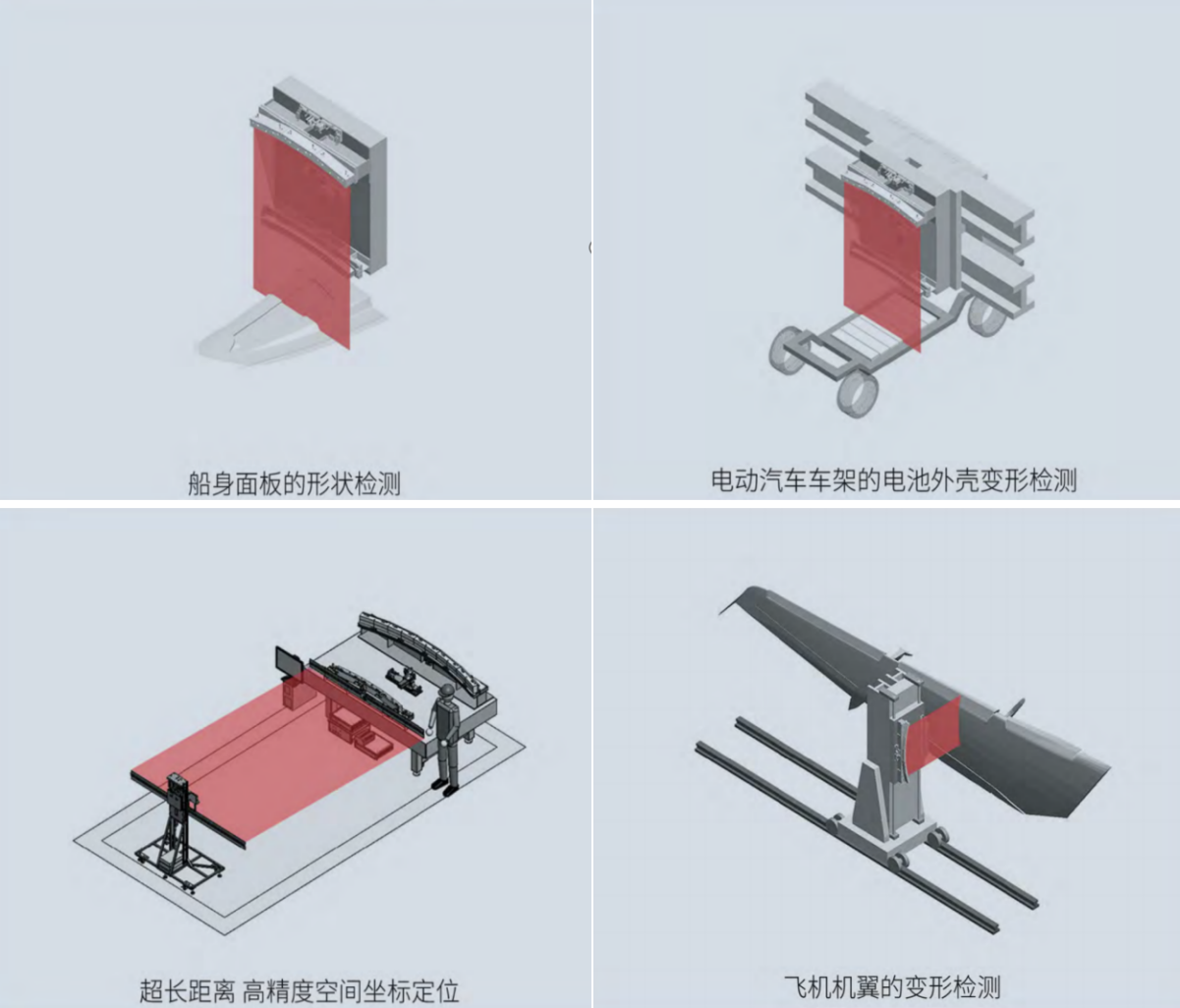

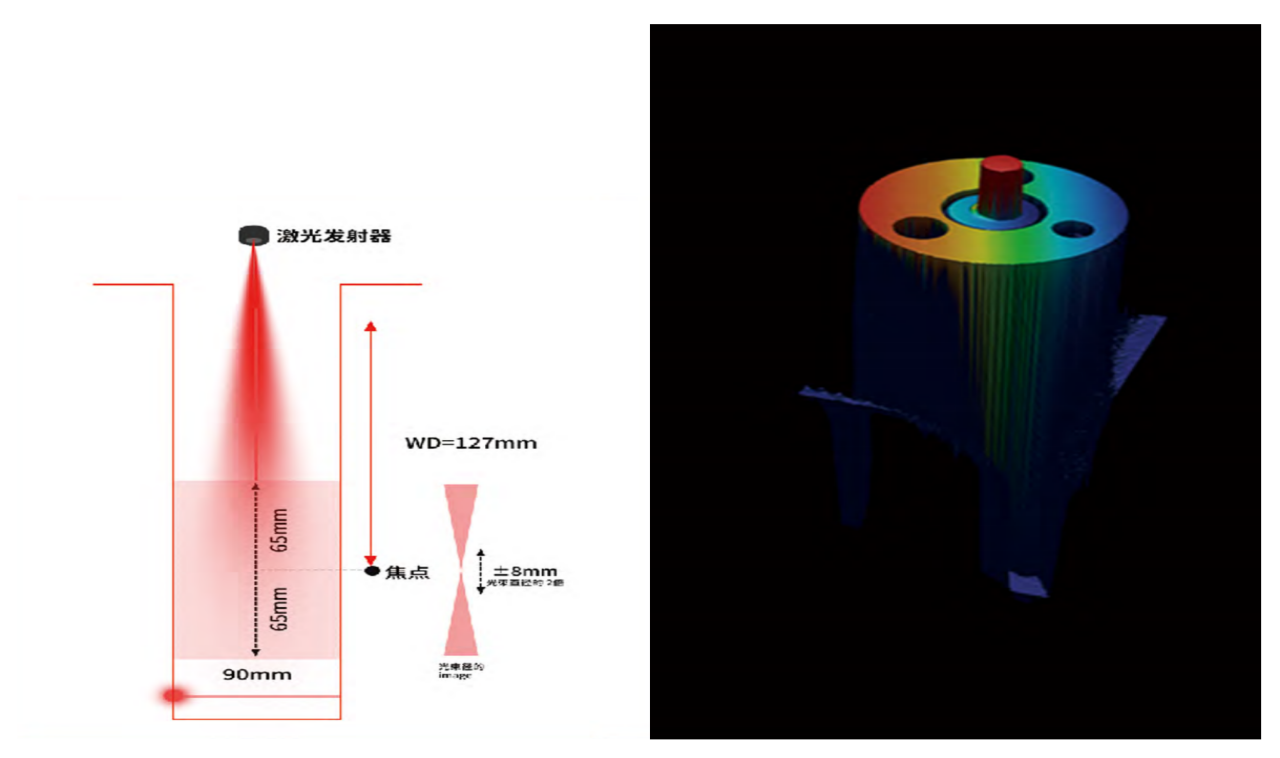

系统基于激光频率梳原理，采用500kHz高频激光脉冲飞行测距技术，打破传统光学遮挡限制，专为深孔、凹槽等复杂大型结构件测量而生。在1m超长工作距离下，仍能保持微米级精度，革新自动化检测技术。
