阻抗、瞬时阻抗、特性阻抗的区别

1、阻抗

具有电阻、电感和电容的电路，对电路中的电流所起的阻碍作用叫做阻抗。阻抗又称为交流（AC）电阻，它适用于所有的电路元件，而不仅仅适用于电阻器。

2、输入阻抗

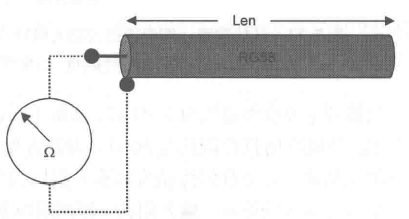

一个电路输入端的等效阻抗，称之为输入阻抗。输入阻抗没有固定的值，从传输线前端看进去的输入阻抗随时间而变化，随着端接、线长和测量时间（往返时间）的不同，输入阻抗可以为任意值。

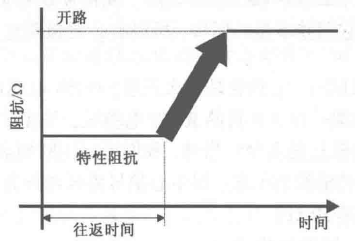

输入阻抗与特性阻抗的关系：

3、瞬时阻抗

信号每一步感受到的阻抗，称为瞬时阻抗。举例来说，信号在传输线中，信号所受到的瞬时阻抗仅由传输线的两个固有参数，即传输线的横截面和材料特性共同决定，与传输线的长度无关。

4、特性阻抗

特性阻抗的数值上与均匀传输线的瞬时阻抗相等，它是传输线的固有属性，且仅与材料特性、介电常数和单位长度电容有关，而与传输长度无关。

对于均匀传输线，其特性阻抗为：

特性阻抗值的选择，并不是唯一的，一般采用50，是因为衰减可以降到最低。

5、电阻

说到电阻，一般是针对直流的情况。在直流电中，物体对电流阻碍的作用叫做电阻。电阻是电阻器这类理想元件的固有品质因数。

6、电抗

在交流电的领域中则除了电阻会阻碍电流以外，电容及电感也会阻碍电流的流动，这种作用就称之为电抗。

电容的电抗称作电容抗，简称容抗。

电感的电抗称作电感抗，简称感抗。

频率越大，容抗越小；频率越大，感抗越大。

关于电阻、容抗和感抗相关的关系，搞懂下面的公式：

7、总结

虽然阻抗、输入阻抗、瞬时阻抗和特性阻抗听起来很相似，但它们之间有很大的区别，如果仅仅说“阻抗”，就很含糊，还是说得清楚明白一点。

以上就是本文的全部内容，希望对你有帮助！
