MPPT的基本原理

大家有什么问题可以加群答疑哦

群号:1056885999

一、PV源特性

(1)当一个电池(DC)接一个负载,不管负载多大,DC保持恒定。

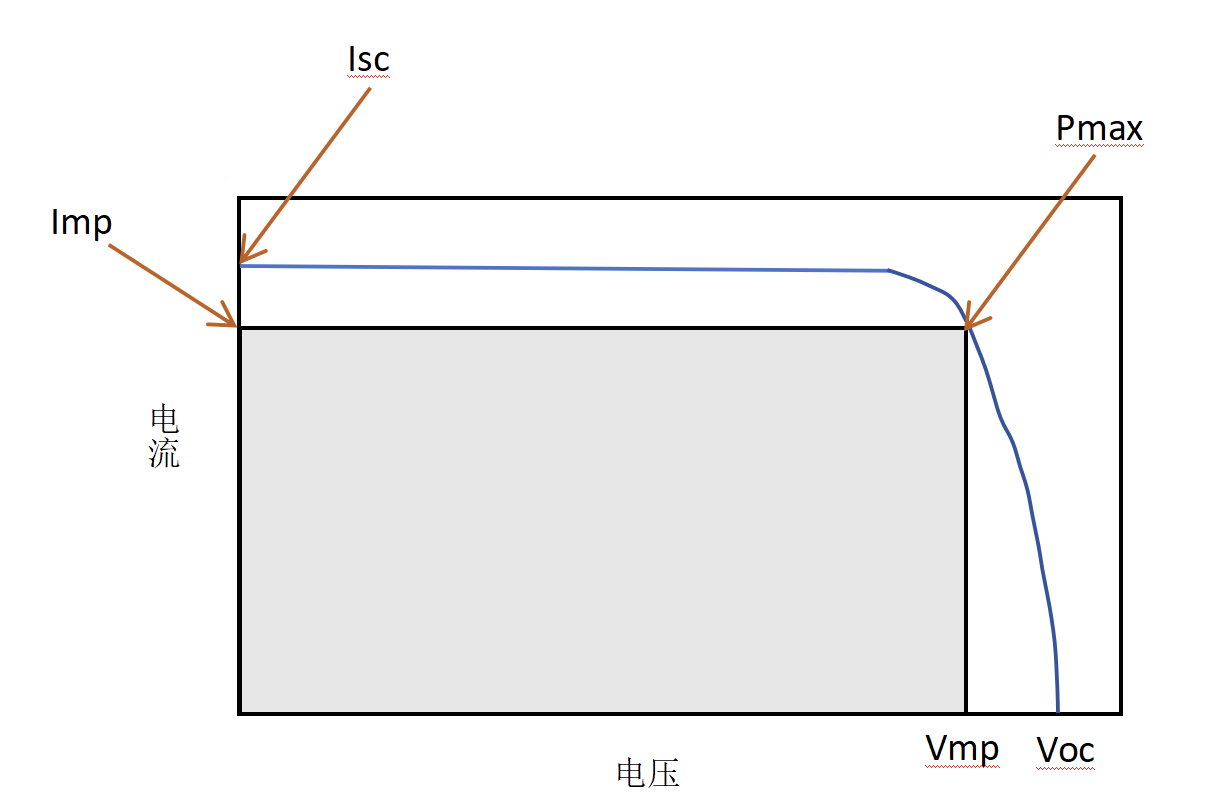

(2)PV源在不同电压情况下,输出电流是有变化的。Voc是开路电压(不接负载);接负载之后,电压会被拉低,电流会上升;等到达最大功率点时(Pmax),电流不再有明显上升,达到Imp。P=U×I,P就是阴影部分面积。

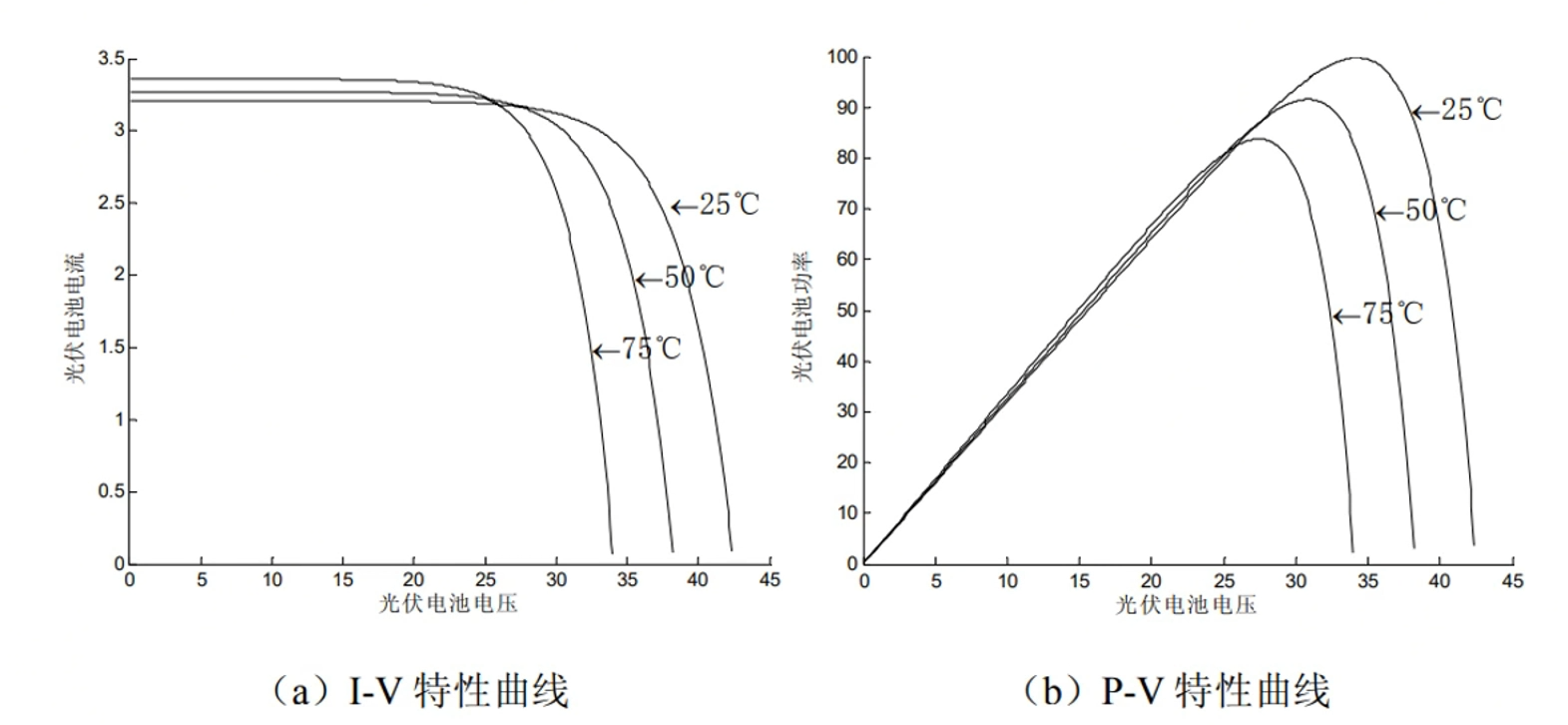

二、最大功率点

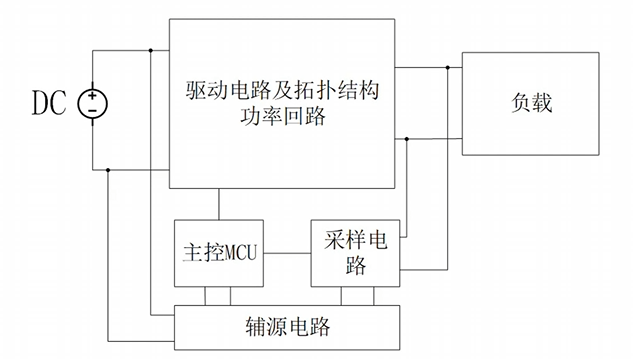

三、硬件电路设计框架

(1)主拓扑结构一般就是DC-DC主拓扑回路,常规的就是BUCK-BOOST,主控MCU主要用来做电压扰动(MPPT算法)以及PID闭环和采样电路;从DC及PV源给辅源电路供电,从而控制主控MCU发波及采样电路工作,从而控制主拓扑结构工作实现带载。

四、驱动电路及拓扑结构

(1)隔离型:①LLC+升降压拓扑②SRC+升降压拓扑,电站一般会用隔离型的,因为他们有软开关的特性

(2)非隔离型:①BOOST②BUCK③四开关拓扑,一般用在小型储能上。

五、采样电路

(1)隔离型:①电压采样(光耦)②电流采样(高耐压的隔离IC)

(2)非隔离型:①电压采样②电流采样

六、辅源电路

(1)隔离型:反激辅源电路

(2)非隔离型:DCDC升降压开关电路

详细视频链接如下:【基于四开关的mppt项目-哔哩哔哩】 https://b23.tv/mIQWOSC
