【51单片机】【protues仿真】基于51单片机篮球计时计分器数码管系统

news 2025/8/28 10:04:54

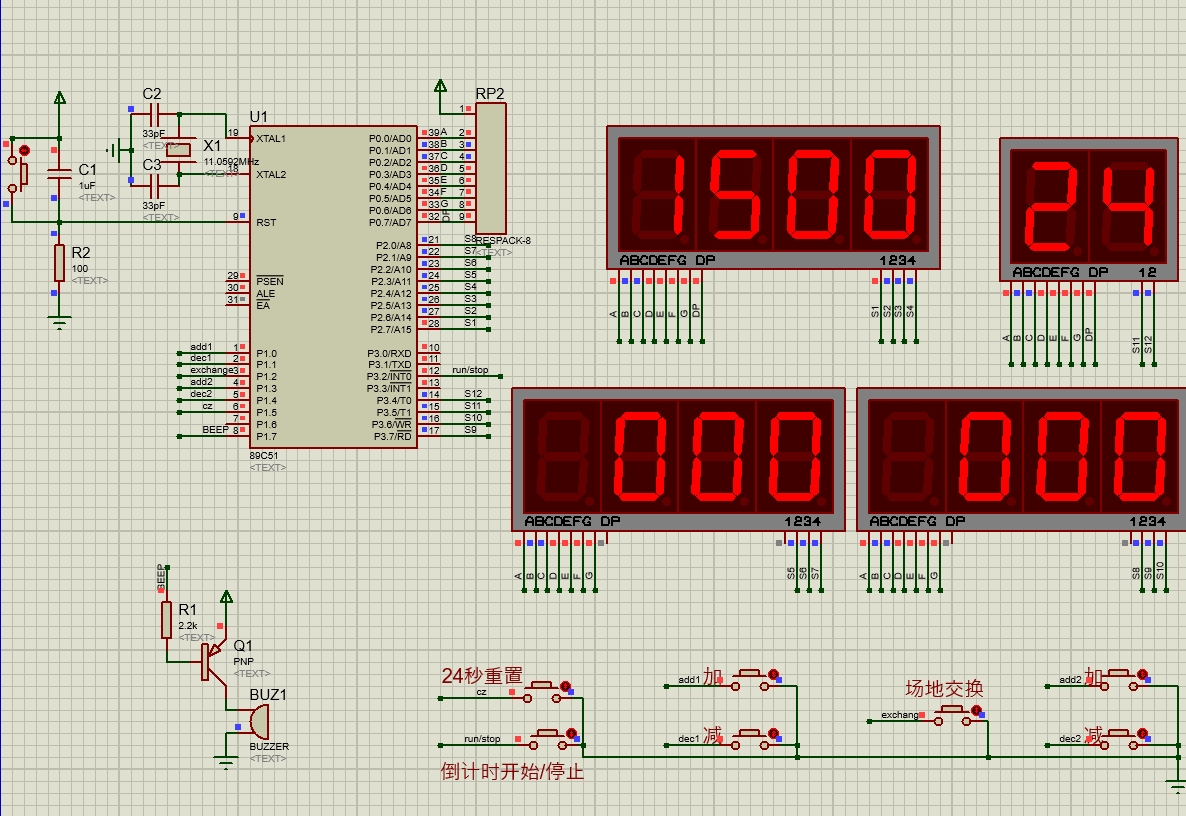

一、主要功能

二、使用步骤

三、硬件资源

四、软件设计

五、实验现象

一、主要功能

1、数码管显示
1、比赛时间为15：00，甲乙队比分默认000，通过按键修改
3、比赛运行的状态下，按开始暂停键，比赛暂停，计时暂停。
4、在比赛进行的状态下按通过按键来对甲乙两队进行加减分
5、在一节比赛时间结束后，按下交换键，比赛时间重新预置为15：00，
同时左右两边数码管的比分交换显示。此时按下启动键可以开始新一节的比赛。
6、报警提示：在一节比赛时间倒计时到00：00时，蜂鸣器发出报警提示。
7、比赛时，24秒会以1秒的速度减，可随时按下24秒复位键重置24秒。

二、使用步骤

51单片机篮球计时计分器是51单片机项目中常用的显示设备，通过控制数码管来显示不同数据，通过按键来改变数码管显示的值。

三、硬件资源

1、51单片机核心模块
2、按键模块
3、蜂鸣器模块
4、数码管显示模块

四、软件设计

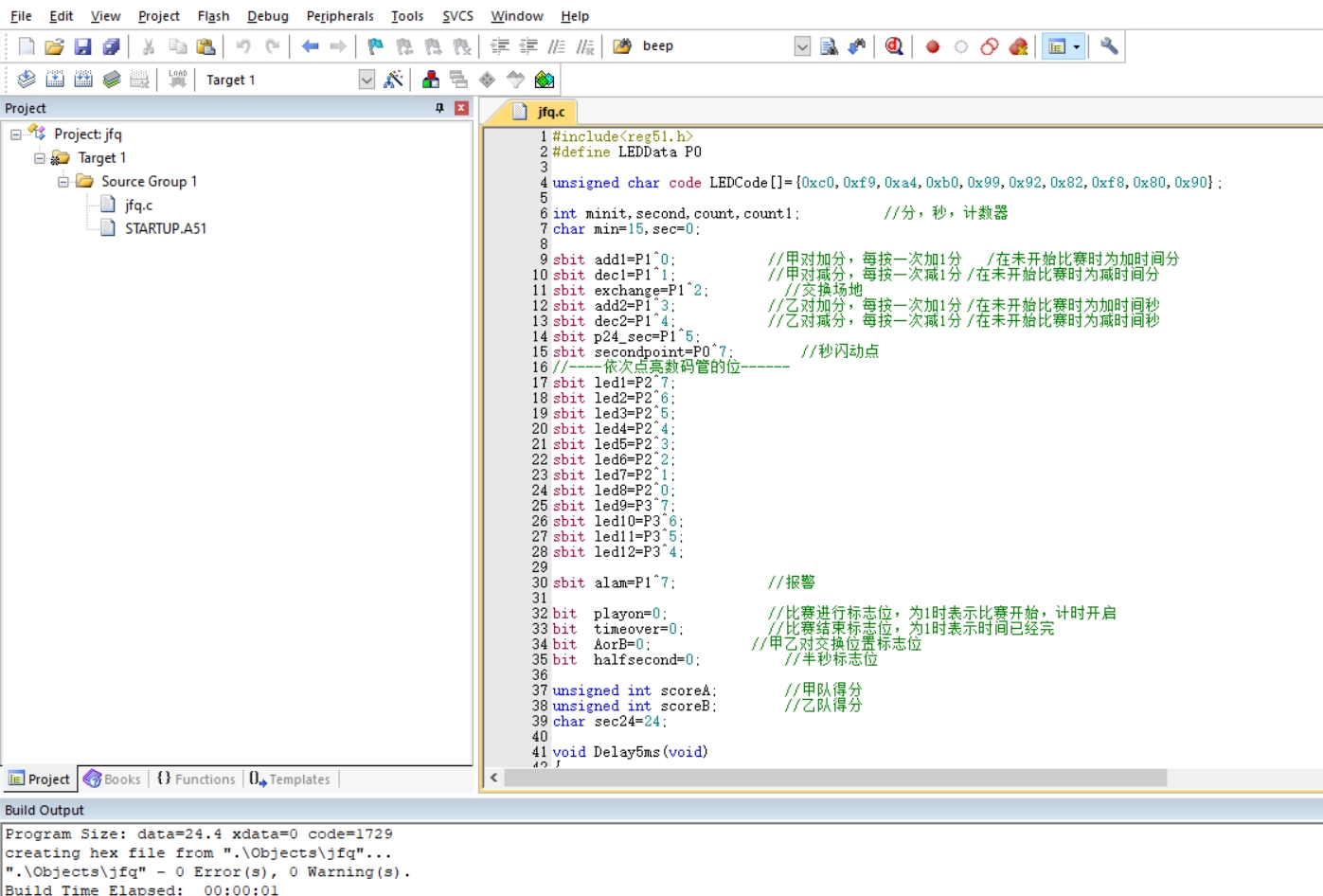

#include<reg51.h>
#define LEDData P0

unsigned char code LEDCode[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};

int minit,second,count,count1; //分，秒，计数器
char min=15,sec=0;

sbit add1=P1^0;                       //甲对加分，每按一次加1分 /在未开始比赛时为加时间分
sbit dec1=P1^1;                       //甲对减分，每按一次减1分   /在未开始比赛时为减时间分
sbit exchange=P1^2;                   //交换场地
sbit add2=P1^3;                       //乙对加分，每按一次加1分   /在未开始比赛时为加时间秒
sbit dec2=P1^4;                       //乙对减分，每按一次减1分   /在未开始比赛时为减时间秒
sbit p24_sec=P1^5;
sbit secondpoint=P0^7;               //秒闪动点
//----依次点亮数码管的位------
sbit led1=P2^7;
sbit led2=P2^6;
sbit led3=P2^5;
sbit led4=P2^4;
sbit led5=P2^3;
sbit led6=P2^2;
sbit led7=P2^1;
sbit led8=P2^0;
sbit led9=P3^7;
sbit led10=P3^6;
sbit led11=P3^5;
sbit led12=P3^4;

sbit alam=P1^7; //报警

bit playon=0;                       //比赛进行标志位，为1时表示比赛开始，计时开启
bit timeover=0;                   //比赛结束标志位，为1时表示时间已经完
bit AorB=0;                       //甲乙对交换位置标志位
bit halfsecond=0;                   //半秒标志位

unsigned int scoreA;               //甲队得分
unsigned int scoreB;               //乙队得分
char sec24=24;

void Delay5ms(void)
{
unsigned int i;
for(i=100;i>0;i--);
}

void display(void)
{
//-----------显示时间分--------------
   LEDData=LEDCode[minit/10];
   led1=1;
   Delay5ms();
   led1=0;
   LEDData=LEDCode[minit%10];
   led2=1;
   Delay5ms();
   led2=0;
//-------------秒点闪动------------
   if(halfsecond==1)
       LEDData=0x7f;
   else
       LEDData=0xff;
   led2=1;
   Delay5ms();
   led2=0;
   secondpoint=0;
//-----------显示时间秒------------
   LEDData=LEDCode[second/10];
   led3=1;
   Delay5ms();
   led3=0;
   LEDData=LEDCode[second%10];
   led4=1;
   Delay5ms();
   led4=0;
//-----------显示1组的分数百位-------
   if(AorB==0)
       LEDData=LEDCode[scoreA/100];
   else
       LEDData=LEDCode[scoreB/100];
   led5=1;
   Delay5ms();
   led5=0;
//---------------显示1组分数的十位-----------
   if(AorB==0)
       LEDData=LEDCode[(scoreA%100)/10];
   else
       LEDData=LEDCode[(scoreB%100)/10];
   led6=1;
   Delay5ms();
   led6=0;

//---------------显示1组分数的个位-----------
   if(AorB==0)
       LEDData=LEDCode[scoreA%10];
   else
       LEDData=LEDCode[scoreB%10];
   led7=1;
   Delay5ms();
   led7=0;

//-----------显示2组分数的百位-------
   if(AorB==1)
       LEDData=LEDCode[scoreA/100];
   else
       LEDData=LEDCode[scoreB/100];
   led8=1;
   Delay5ms();
   led8=0;
//-----------显示2组分数的十位-----------
   if(AorB==1)
       LEDData=LEDCode[(scoreA%100)/10];
   else
       LEDData=LEDCode[(scoreB%100)/10];
   led9=1;
   Delay5ms();
   led9=0;

//-----------显示2组分数的个位-----------
   if(AorB==1)
       LEDData=LEDCode[scoreA%10];
   else
       LEDData=LEDCode[scoreB%10];
   led10=1;
   Delay5ms();
   led10=0;

//-----------显示时间分--------------
   LEDData=LEDCode[sec24/10];
   led11=1;
   Delay5ms();
   led11=0;
   LEDData=LEDCode[sec24%10];
   led12=1;
   Delay5ms();
   led12=0;
}

//******************************主函数*************************************************
void main(void)
{
   TMOD=0x11;
    TL0=0xb0;
    TH0=0x3c;
    TL1=0xb0;
    TH1=0x3c;
   minit=min;
   second=sec;
    EA=1;
   ET0=1;
   ET1=1;
    TR0=0;
   TR1=0;
   EX0=1;
   IT0=1;
   IT1=1;
//   EX1=1;
   PX0=1;
//   PX1=1;
   PT0=0;
   P1=0xFF;
   P3=0xFF;
   alam=1;
    while(1)
    {
       keyscan();
       display();
}
}

void PxInt0(void) interrupt 0
{
   Delay5ms();
   EX0=0;
   alam=1;
   TR1=0;
   if(timeover==1)
   {
       timeover=0;
   }

   if(playon==0)
   {
       playon=1;               //开始标志位
       TR0=1;                   //开启计时

       if((minit+second)==0)
       {
           sec24=24;
           minit=min;
           second=sec;
       }
   }
   else
   {
       playon=0;               //开始标志位清零，表示暂停
       TR0=0;                   //暂时计时
   }
   EX0=1;                       //开中断
}
