基于51单片机的DS18B20大棚温度监控系统

news 2025/8/27 11:33:18

一.硬件方案

大棚温度控制采用DS18B20温度传感器采集大棚温度，微控制器选51单片机,通过温度传感器测量的温度和设定温度进行比较并得出误差。通过单片机输出PWM波。控制继电器动作，进而控制电阻丝加热以保持大棚温度的稳定。用单片机C51语言编程。以51单片机为核心、使其可以实现相应功能；

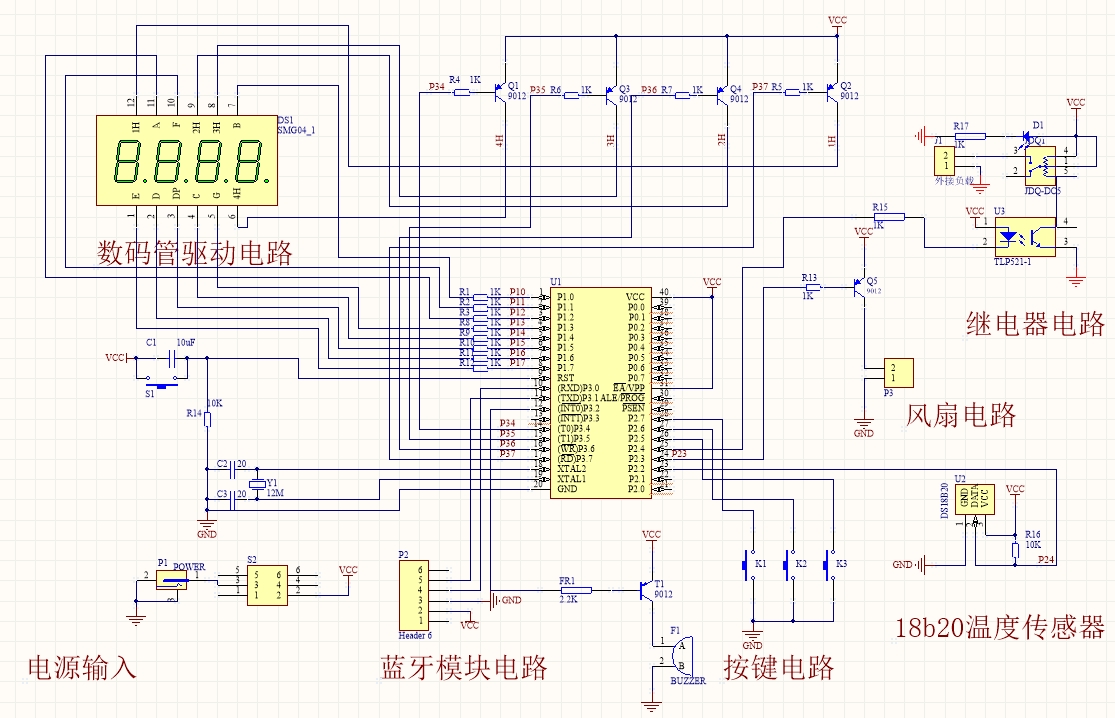

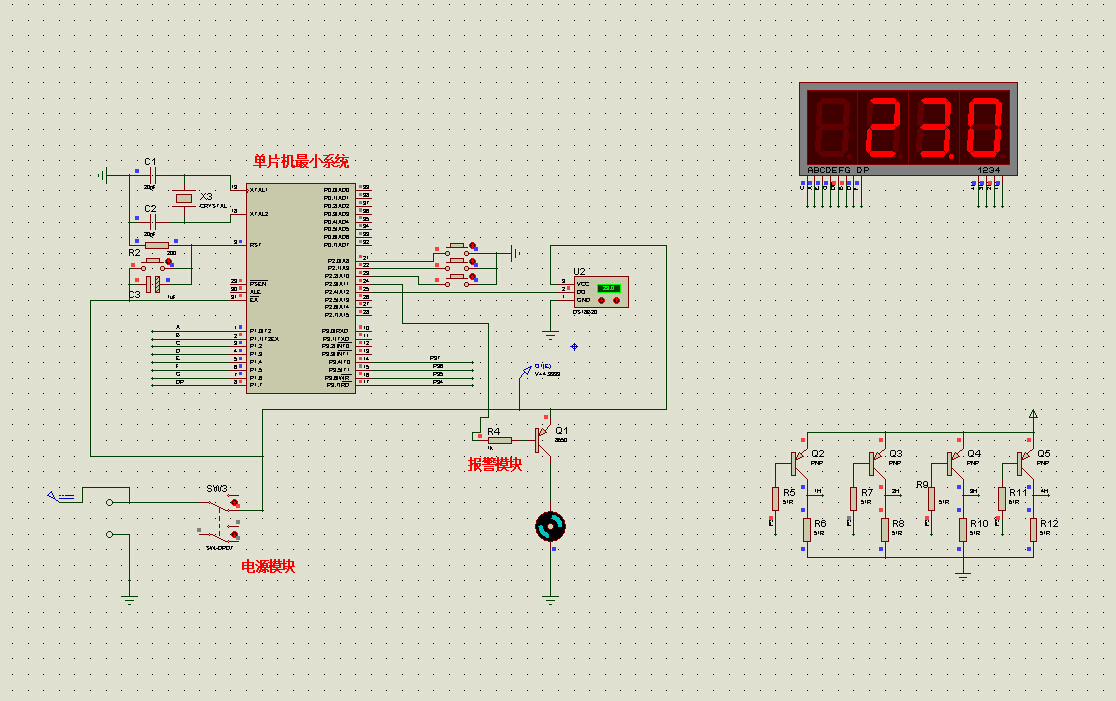

仿真图如下：

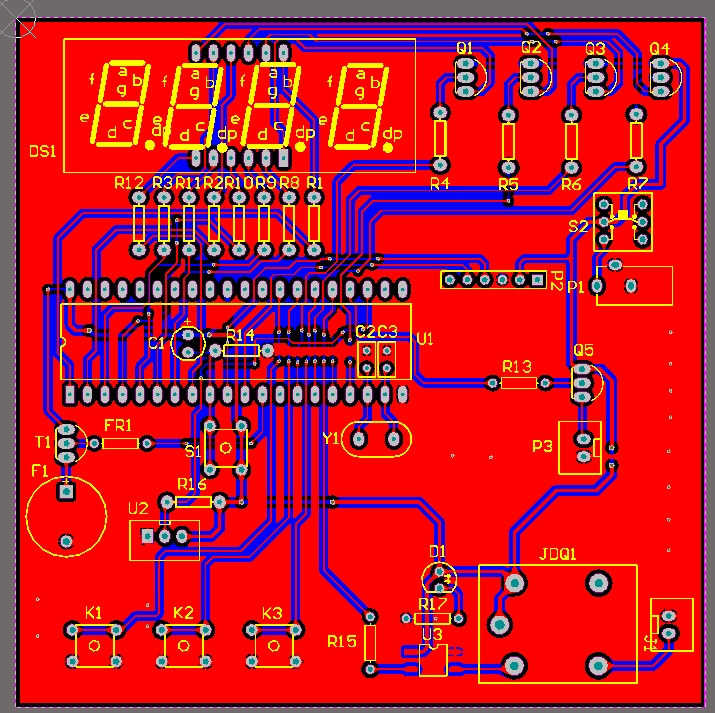

PCB图：

二.设计功能

通过加热丝将大棚内的温度稳定在设定的范围之内；
当温度低于设定温度时，启动电阻丝加热高于设定温度后，电阻丝停止加热；当温度高于设定温度，启动电风扇降温低于上限值后停止降温；
大棚内温度可以实时的显示在LED数码管上控制误差，精度要求在1℃左右。
具有报警功能，超出测量范围，蜂鸣器和报警灯声光报警，并在数码管显示器上显示“-”或者“+”，其中“-”表示超出下限，“+”表示超出上限；
增加3个轻触按键（温度设置键、温度加1键，温度减1键）和上拉电阻。
集成蓝牙模块，实现温度数据远程上传至手机APP，支持超限报警和远程阈值参数设置。

三.软件设计

主程序源码

 void main()				//主函数
{UartInit();     //初始化串口init();						 //初始化定时器Delay(1);         //延时100USRELAY=1;FAN=1;BEEP=1;while(1)						 //进入循环{APP_Handle();  //APP处理函数if(T_50ms >= 200)      ///每0.5s钟刷新一次{T_50ms = 0;if(state!=NONE){BEEP^=1;}else{BEEP=1;}
//			currentTemp = ((uint)GetTemp())/10%1000;if(displayRrfresh==1)APP_refresh();if(currentTemp>settempH){state=H_FLAG;RELAY=1;FAN=0;}else if(currentTemp<settempL){state=L_FLAG;RELAY=0;FAN=1;}else{state=NONE;RELAY=1;FAN=1;}}	Key();						 //调用按键函数}
}

链接: https://pan.baidu.com/s/1CqHwKfI1btnji2cQNSrZ_Q 提取码: 968a
