DDR3入门系列（二）------DDR3硬件电路及Xilinx MIG IP核介绍
1. 以FPGA作为控制器的DDR硬件电路

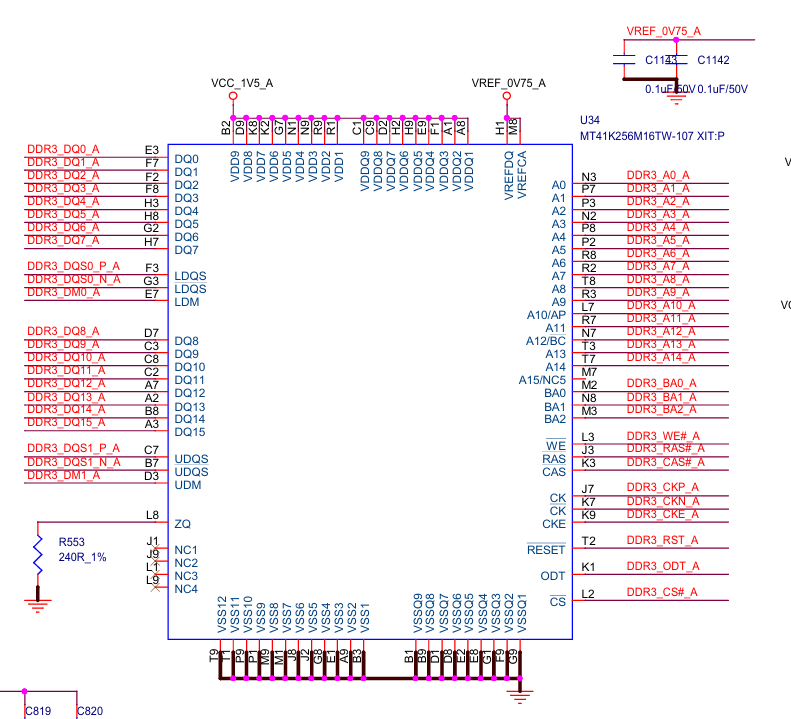

下图提供一种DDR3与FPGA硬件连接的参考电路，DDR3型号为MT41K256M16xx。
2. 赛灵思（Xilinx）MIG IP核的介绍
Mig（memory interface generator）IP核，是Xilinx官方提供的存储器接口控制器IP核，在Vivado软件的IP Catalog界面中可以搜索得到。双击进入该IP核GUI界面之后，先确认好FPGA型号。这里可以自己在电脑上对照着学。
点击Next后看到下一个界面：

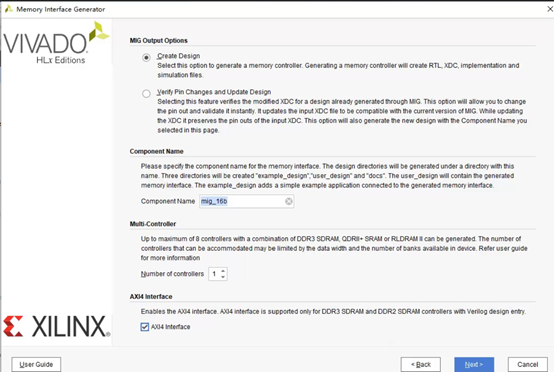

MIG Output Options：输出选项，一般选择Create Design就行。
Component Name：组件名称，设置该界面下生成的模块的名称。
Multi-Controller：支持多个DDR控制器，根据实际需要选择。
AXI4 Interface：选择启用AXI4接口，适合CPU随机访问存储器里的地址。
点击Next后看到下一个界面：

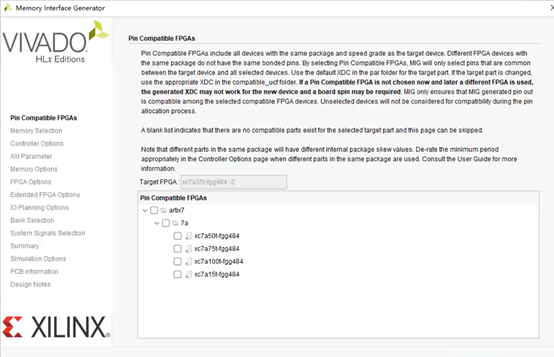

Pin Compatible FPGAs：可以勾选一些兼容的型号器件，一般直接跳过。
点击Next后看到下一个界面：

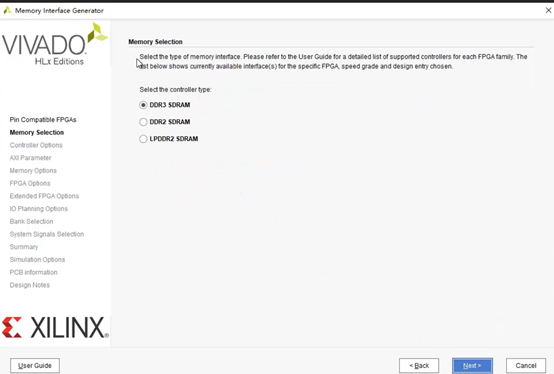

Memory Selection：选择存储器类型。
点击Next后看到下一个界面：

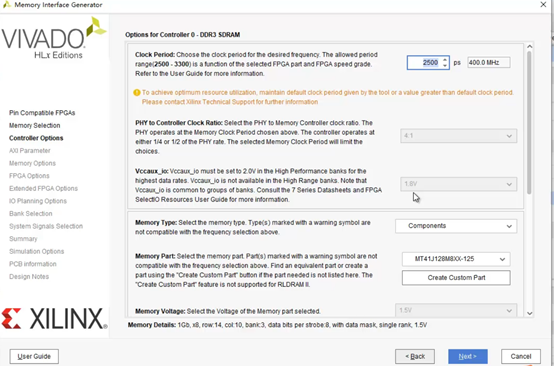

Clock Period：接口时钟频率，用于FPGA输出给到DDR存储器时钟管脚的时钟，对于7系列的FPGA而言，这里最大可以设置到400MHz；
PHY to Controller Clock Ratio：DDR时钟频率与FPGA用户逻辑时钟频率的比值；如果它的值是4：1，且DDR接口时钟频率为400MHz，那么FPGA逻辑读写的频率就是100MHz。
Vccaux_io：电压电平，这个可以不用管；
Memory Type：存储器类型，一般就选择Components，表示单颗粒的结构；
Memory Part：存储器型号，每一种存储器型号的参数（频率、位宽、时序）都不一样，这个根据实际情况去选择；
Memory Voltage：保持默认即可；
Data Width：设置成存储器实际的数据位宽；
ECC：不用管；
Data Mask：使能Data Mask引脚，当Data Mask电平置高，数据无法写入；
Number of Bank Machines：DDR控制器的Bank Machines个数设置，不一定与DDR存储器的Bank数量一致，可以保持默认；
ORDERING：模式设置，如果是Normal模式，会允许控制器对用户发出的指令进行排序，从而得到更高效的利用，一般选择Strict模式，即不改变用户发出的指令顺序。
点击Next后看到下一个界面：

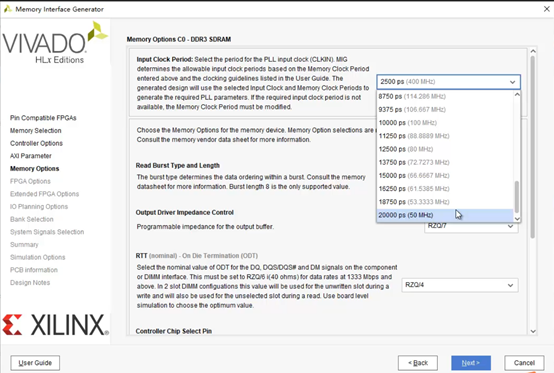

Input Clock Period：输入系统时钟频率设置，这个时钟是提供给MIG IP的时钟；
其余按照默认即可。

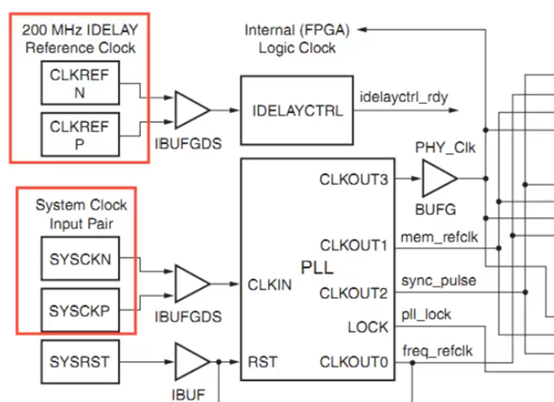

这里扩展说明一下，MIG IP核使用需要提供的时钟有两种，一个是Reference Clock；一种是System Clock。
点击Next后看到下一个界面：

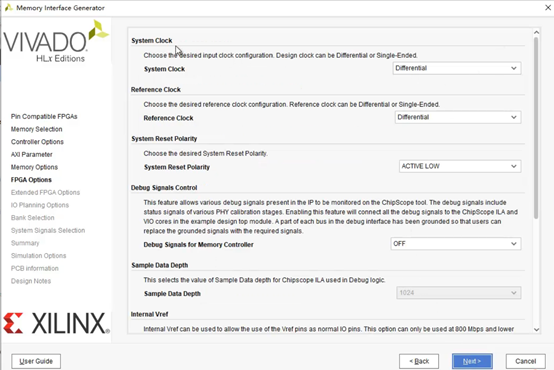

System Clock：系统时钟，这里不是外部输入的时钟，因此只能选择No Buffer模式；
Reference Clock：参考时钟。
System Reset Polarity：复位的极性；
Debug Signal for Memory Controller：调试信号，默认关掉就行；
其余保持默认即可。
点击Next后看到下一个界面：

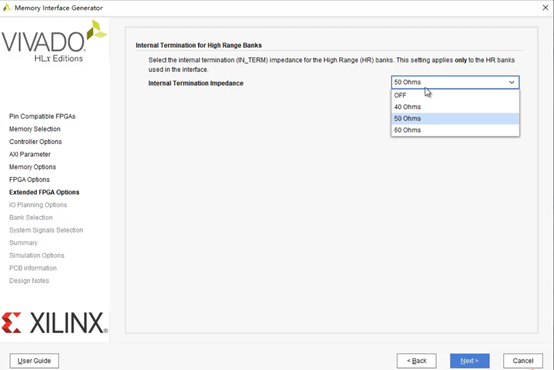

Internal Termination Impedance：内部阻抗匹配。
点击Next后看到下一个界面：

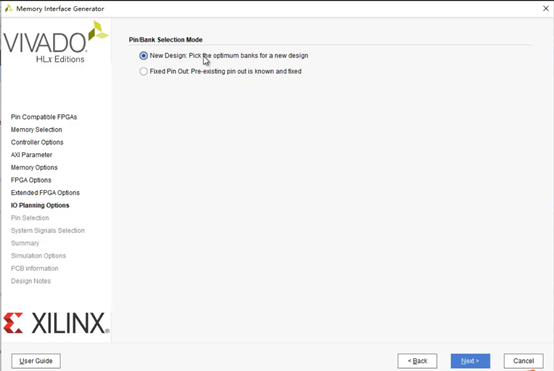

Pin/Bank Selection Mode：引脚模式选择，一种是New Design模式，系统会帮你选择一个最佳的引脚设置；另一种是Fixed Pin Out模式，自定义选择引脚。
点击Next后看到下一个界面：

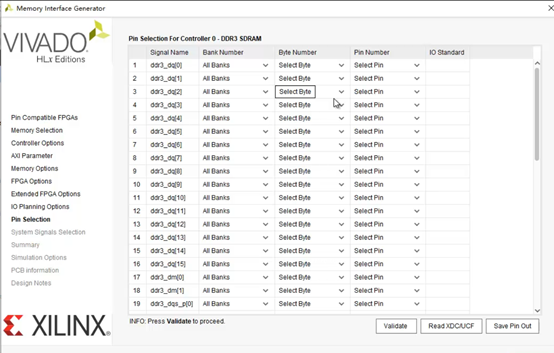

Pin Selection For Controller：管脚选择。
后面的界面直接保持默认，最后选择Generate就可以了。
本期分享结束，感谢大家看完，私信我可获取相关详细资料！
