基于LZO的无损数据压缩IP，高性能压缩速率32Gbps，压缩率50%，适用FPGAASIC

LZOAccel-C

LZO Data Compression Core/无损数据压缩IP Core

LZOAccel-C是一个无损数据压缩引擎的FPGA硬件实现，兼容LZO 2.10标准。

Core接收未压缩的输入数据块，产生压缩后的数据块。Core使用合适的头和尾封装了压缩后的数据载荷，所以用户不需要处理压缩后的数据块。输入的数据块可以被分段，并且不同数据块的分段可以交织输入Core。

Core的架构比较灵活，可以根据终端用户的需求很好地调整压缩率和吞吐率，可以在低成本的FPGA上实现超过16Gbps的吞吐率。

LZOAccel-C可以提供与当前流行的基于LZO 2.10软件应用相当的压缩率，并且可以通过软件模型分析处理速度和压缩率，方便地为特定的系统取得最好的速率和效率之间的权衡。

LZOAccel-C采用AMBA AXI4-Stream数据接口，非常易于被使用和集成。LZOAccel-C可以脱机、独立运行，释放CPU的数据压缩密集任务量。

内核特性：

1. 使用LZO 2.10标准（oberhumer.com: LZO real-time data compression library）进行无损数据压缩
2. 可配置的数据块分段和搜索窗口大小[8KB，16KB，32KB]
3. 可配置的并行处理等级[搜索引擎的数量，1~32]
4. 可配置的字典深度[8K，16KB]，字典RAM类型[BRAM，URAM]
5. LZO编码格式，压缩率和吞吐率可调整
6. 压缩率和软件应用相当
7. 无需处理器，脱机、独立运行
8. 通过完全验证（Canterbury Corpus）的LZO IP

对外接口：

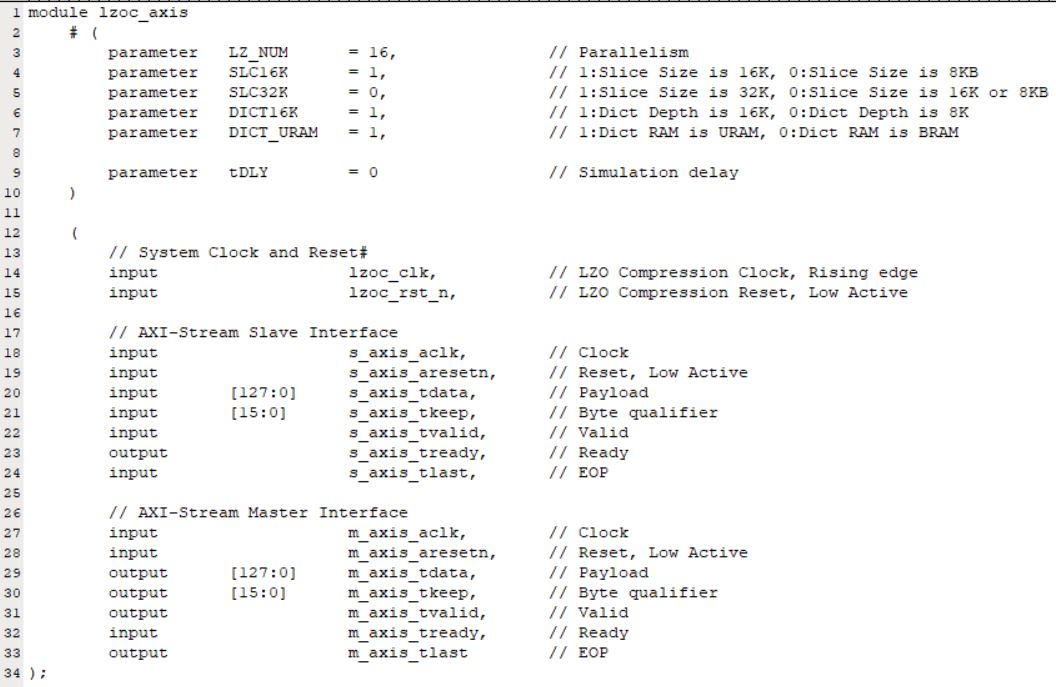

1. 标准的AXI-Stream数据总线（128-bit数据宽度）

经典性能指标：

1. 1Gbps压缩速率@1个搜索引擎@200MHz内核时钟
2. 16Gbps压缩速率@16个搜索引擎@200MHz内核时钟
3. 32Gbps压缩速率@32个搜索引擎@200MHz内核时钟
4. 50%压缩率@ Canterbury Corpus

1个搜索引擎，16KB搜索窗口大小和字典深度配置的资源使用：

1. XCKU060->LUTs：6877，FFs：2221，BRAM：26
2. XCKU5P->LUTs：6877，FFs：2221，BRAM：10，URAM：2

16个搜索引擎，16KB搜索窗口大小和字典深度配置的资源使用：

1. XCKU060->LUTs：110039，FFs：37790，BRAM：410
2. XCKU5P->LUTs：110039，FFs：37790，BRAM：160，URAM：32

32个搜索引擎，16KB搜索窗口大小和字典深度配置的资源使用：

1. XCKU060->LUTs：220028，FFs：73367，BRAM：820
2. XCKU5P-> LUTs：220028，FFs：73367，BRAM：320，URAM：64

可交付资料：

1. 详细的用户手册
2. Design File：Post-synthesis EDIF netlist or RTL Source
3. Testbench：Modelsim Testbench Source
4. Timing and layout constraints，Test or Design Example Project
5. 技术支持：邮件，电话，现场，培训服务
6. Email：[e-mail]

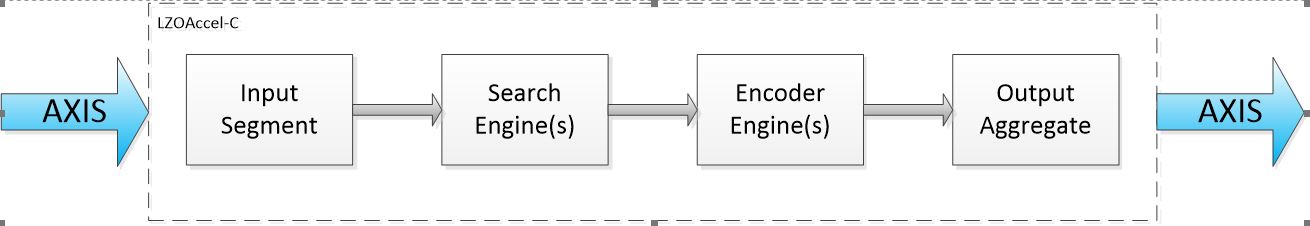

LZO Compression IP Block Diagram
