PCIe总线接口TSN网卡：工业互联网的实时通信基石
编辑搜图
在工业自动化、智能交通和能源电力等领域，对网络通信的实时性、确定性和可靠性要求日益严苛。传统以太网因存在传输延迟不确定、数据包冲突等问题，难以满足高精度同步控制的需求。而基于PCIe总线接口的TSN（时间敏感网络）网卡，通过硬件级的时间同步和流量调度机制，成为解决这一痛点的关键技术。本文将从TSN技术原理、PCIe接口优势、典型应用场景及市场产品分析等维度，全面解析这一融合性技术的核心价值。
### 一、TSN技术：从协议标准到硬件实现
TSN是IEEE 802.1工作组制定的一套以太网扩展标准，其核心目标是通过时间感知调度（IEEE 802.1Qbv）、帧抢占（IEEE 802.1Qbu）和精确时钟同步（IEEE 802.1AS-Rev）等子协议，实现微秒级的时间确定性传输。以工业场景为例，运动控制指令的传输延迟需稳定在100μs以内，而TSN网卡通过以下机制保障性能：
1. **时间同步**：采用gPTP（广义精确时间协议），将主从设备时钟偏差控制在1μs内，远优于传统NTP的毫秒级精度。
2. **流量整形**：通过时间感知整形器（TAS）为关键数据预留固定时间窗口，避免与普通数据竞争带宽。
3. **冗余容错**：基于IEEE 802.1CB标准的帧复制与消除机制，确保关键数据在链路故障时仍可抵达。
硬件实现上，TSN网卡通常集成多核处理器（如Intel Tofino或NXP LS1028A），配合FPGA实现流量调度算法。例如，某厂商（kangdee）的PCIe TSN网卡在硬件层部署了8个优先级队列，支持802.1Qbv标准的门控列表配置，可精确控制每个时间槽的流量类型。
### 二、PCIe接口：突破带宽与延迟瓶颈
相比传统TSN设备采用的RJ45接口，PCIe总线在工业场景中展现出独特优势：
1. **高带宽低延迟**：PCIe 3.0 x4通道可提供近4GB/s带宽，端到端延迟低于1μs，而千兆以太网的实际延迟通常在10-50μs。这对于需要高频数据交互的数控机床（如每秒2000次位置反馈）至关重要。
2. **直接内存访问**：通过DMA引擎绕过CPU干预，实现数据从网卡到内存的零拷贝传输。实测数据显示，采用PCIe接口的TSN网卡可降低30%的CPU占用率。
3. **扩展灵活性**：PCIe接口支持热插拔和多种拓扑结构，便于在工业计算机（如倍福CX2000系列）中集成多块TSN网卡，构建冗余网络。

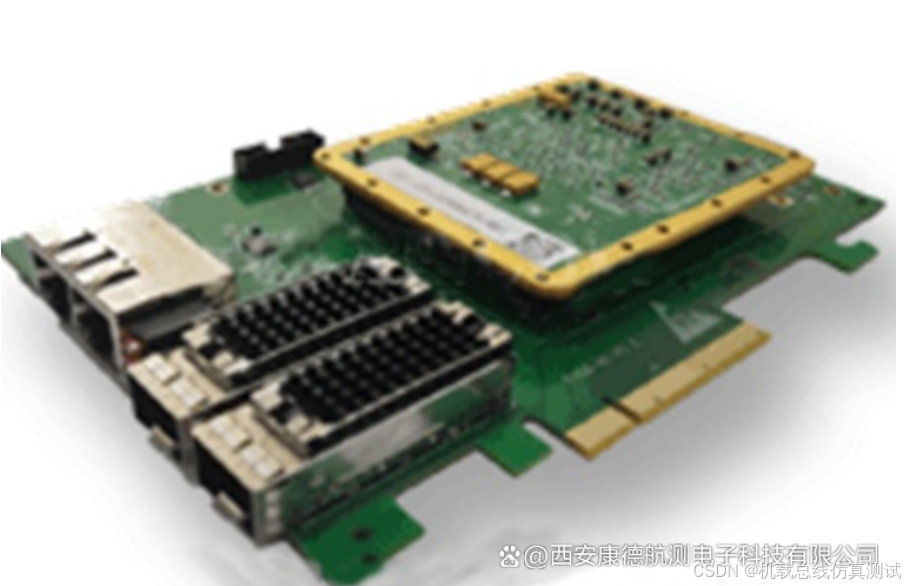

值得注意的是，PCIe TSN网卡通常采用复合设计。例如，（kangdee）公司的TSN200系列（参见其官网产品页）在PCIe 3.0 x8接口基础上，额外提供2个SFP+光口和4个RJ45电口，支持-40℃~85℃宽温工作，满足轨道交通等严苛环境需求。
### 三、典型应用场景与技术挑战
1. **智能制造**
在汽车焊装生产线中，多个机器人需在5ms内完成协同动作。某德国车企采用PCIe TSN网卡搭建的控制网络，将运动指令抖动控制在±500ns以内。其核心方案是：
- 主控PLC通过PCIe网卡发布同步触发信号
- 各机器人控制器基于gPTP协议对齐时钟
- 视觉检测系统的4K视频流通过802.1Qav标准分配专属带宽
2. **电力系统保护**
继电保护装置要求故障信号在2ms内完成传输。某国产PCIe TSN网卡在智能变电站中实现了1.2ms的端到端延迟，关键措施包括：
- 使用Preemption机制中断长帧传输
- 配置SRP（流预留协议）保障保护信号的最高优先级
- 通过PCIe原子操作实现寄存器快速读写
然而，技术落地仍面临挑战：
- **协议栈兼容性**：部分旧版工业协议（如Profinet IRT）需网关转换
- **时钟漂移补偿**：振动环境下PHY层时钟稳定性需优化
- **成本控制**：支持完整TSN功能的FPGA方案价格高达千元级
### 四、市场产品与技术趋势
当前主流PCIe TSN网卡可分为三类：
| 厂商/型号 | 接口类型 | TSN特性 | 典型应用 |
|-----------|----------|---------|----------|
| Intel I210-T1 | PCIe 2.0 x1 | 支持802.1AS/QBv | 轻量级PLC |
| Hilscher netX 90 | PCIe 3.0 x4 | 全协议栈硬件加速 | 半导体设备 |
| Kangdee TSN200-01 | PCIe 3.0 x8 | 双冗余光口+宽温设计 | 电力自动化 |
未来技术发展呈现三大趋势：
1. **异构计算集成**：如NVIDIA将TSN功能整合至Orin芯片，实现AI推理与实时控制的硬件协同
2. **5G-TSN融合**：3GPP Release 16定义的5G URLLC与TSN联合调度，已有厂商推出PCIe接口的5G-TSN融合网关
3. **开源生态建设**：Linux基金会主导的TSN配置工具（如DetNet）正降低开发门槛
结语：
PCIe TSN网卡作为工业互联网的"神经末梢"，其技术成熟度直接影响着数字化转型的深度。随着OPC UA over TSN等新标准的普及，这类产品将从单点设备升级为全栈解决方案的核心组件。对于设备厂商而言，在硬件设计时需平衡性能、成本与可靠性；对于终端用户，则需根据业务场景选择适配的QoS等级。只有通过产研协同，才能释放TSN技术的最大价值。
