[OpenVela] 音乐播放器1.0
code: https://github.com/lvy010/vela/tree/main/music_player
OpenVela 音乐播放器
基于 OpenVela 系统的嵌入式音乐播放器，使用 LVGL 图形库开发，支持 Wi-Fi 连接和本地音频播放。
📋 目录
- 项目简介
- 功能特性
- 系统要求
- 项目结构
- 快速开始
- 配置说明
- 构建指南
- 部署运行
- 自定义指南
- 故障排除
- 技术架构
- API 参考
- 贡献指南
🎵 项目简介
本项目是一个功能完整的嵌入式音乐播放器，专为 OpenVela 系统设计。它提供了现代化的用户界面，支持音频播放、播放列表管理、音量控制等功能。应用程序采用模块化设计，易于扩展和维护。
主要亮点
- 🎨 现代化 UI：基于 LVGL 的精美图形界面
- 🎵 音频支持：支持 WAV 格式音频文件播放
- 📱 触屏友好：完整的触屏操作支持
- 🌐 网络功能：内置 Wi-Fi 连接管理
- ⚡ 高性能：优化的嵌入式系统性能
- 🔧 易于扩展：模块化架构设计
✨ 功能特性
核心功能
- ▶️ 音频播放控制（播放/暂停/停止）
- ⏭️ 上一首/下一首切换
- 🔊 音量调节
- 📋 播放列表管理
- 🕒 播放进度显示
- 📊 实时时间显示
界面功能
- 📱 1280x800 分辨率支持
- 🎨 专辑封面显示
- 🎭 动态主题色彩
- 📜 滚动播放列表
- 🎛️ 可视化音量条
系统功能
- 🌐 Wi-Fi 网络连接
- 📁 文件系统集成
- 🔧 配置文件管理
- 📊 系统资源监控
🔧 系统要求
硬件要求
- 处理器：ARM Cortex-A7 或更高
- 内存：至少 128MB RAM
- 存储：至少 256MB 闪存
- 显示：1280x800 分辨率触摸屏
- 音频：PCM 音频输出支持
软件要求
- 操作系统：OpenVela
- 图形库：LVGL 8.x
- 音频库：NuttX Audio 框架
- 网络：Wi-Fi 驱动支持
开发环境
- 编译器：arm-none-eabi-gcc
- 构建系统：Make
- 调试工具：ADB
- 主机系统：Linux (推荐 Ubuntu 22.04)
📁 项目结构
music_player/
├── src/ # 源代码目录
│ ├── music_player.c # 主应用逻辑
│ ├── music_player.h # 主应用头文件
│ ├── music_player_main.c # 应用程序入口
│ ├── audio_ctl.c # 音频控制模块
│ ├── audio_ctl.h # 音频控制头文件
│ ├── wifi.c # Wi-Fi 管理模块
│ └── wifi.h # Wi-Fi 管理头文件
├── res/ # 资源文件目录
│ ├── fonts/ # 字体文件
│ │ ├── MiSans-Normal.ttf # 常规字体
│ │ └── MiSans-Semibold.ttf # 半粗体字体
│ ├── icons/ # 图标文件
│ │ ├── album_picture.png # 专辑图片
│ │ ├── audio.png # 音频图标
│ │ ├── music.png # 音乐图标
│ │ ├── mute.png # 静音图标
│ │ ├── next.png # 下一首图标
│ │ ├── nocover.png # 无封面占位图
│ │ ├── pause.png # 暂停图标
│ │ ├── play.png # 播放图标
│ │ ├── playlist.png # 播放列表图标
│ │ └── previous.png # 上一首图标
│ ├── musics/ # 音乐文件目录
│ │ ├── manifest.json # 音乐列表配置
│ │ ├── UnamedRhythm.wav # 示例音频文件
│ │ └── UnamedRhythm.png # 示例专辑封面
│ └── config.json # 全局配置文件
├── build/ # 构建输出目录
│ ├── *.o # 目标文件
│ ├── .built # 构建标记
│ └── .depend # 依赖文件
├── Kconfig # 内核配置
├── Makefile # 主构建文件
├── Make.defs # 构建定义
├── Make.dep # 构建依赖
└── README.md # 项目文档
核心模块说明
1. music_player.c/h
- 功能：应用程序主逻辑
- 职责：UI 管理、状态控制、事件处理
- 关键结构：
struct ctx_s：运行时上下文struct resource_s：UI 资源管理album_info_t：专辑信息结构
2. audio_ctl.c/h
- 功能：音频控制模块
- 职责：音频播放、暂停、停止、音量控制
- 支持格式：WAV 音频文件
- 接口：NuttX Audio 框架
3. wifi.c/h
- 功能：Wi-Fi 连接管理
- 职责：网络连接、配置管理
- 配置：基于 config.json
4. 资源文件管理
- 字体：多种字重的 MiSans 字体
- 图标：SVG 转换的 PNG 图标
- 音频：WAV 格式音乐文件
- 配置：JSON 格式配置文件
🚀 快速开始
1. 环境准备
# 安装必要的工具
sudo apt update
sudo apt install -y android-tools-adb build-essential git# 克隆 OpenVela 仓库
git clone <openvela-repo-url>
cd vela_code
2. 配置项目
# 进入项目根目录
cd /root/vela_code# 配置音乐播放器
./build.sh vendor/openvela/boards/vela/configs/goldfish-armeabi-v7a-ap menuconfig# 或者直接编辑配置文件
echo "CONFIG_LVX_USE_DEMO_MUSIC_PLAYER=y" >> vendor/openvela/boards/vela/configs/goldfish-armeabi-v7a-ap/defconfig
echo 'CONFIG_LVX_MUSIC_PLAYER_DATA_ROOT="/data"' >> vendor/openvela/boards/vela/configs/goldfish-armeabi-v7a-ap/defconfig
3. 编译项目
# 清理构建产物
./build.sh vendor/openvela/boards/vela/configs/goldfish-armeabi-v7a-ap distclean -j8# 开始构建
./build.sh vendor/openvela/boards/vela/configs/goldfish-armeabi-v7a-ap -j8
4. 启动模拟器
# 创建 nuttx 符号链接（如果不存在）
cd nuttx && ln -sf vela_ap.elf nuttx && cd ..# 启动模拟器
./emulator.sh vela
5. 部署资源
# 等待模拟器启动
sleep 15# 连接 ADB
adb connect 127.0.0.1:5555# 推送资源文件
adb -s emulator-5554 push apps/packages/demos/music_player/res /data/
6. 运行应用
# 通过 ADB Shell 启动音乐播放器
adb -s emulator-5554 shell "music_player &"
⚙️ 配置说明
config.json 配置
{"wifi": {"ssid": "your_wifi_name", // Wi-Fi 网络名称"pswd": "your_password" // Wi-Fi 密码}
}
注意：请勿在代码中硬编码敏感信息，建议通过环境变量或安全存储方式加载。
manifest.json 音乐配置
{"musics": [{"path": "UnamedRhythm.wav", // 音频文件路径"name": "UnamedRhythm", // 歌曲名称"artist": "Benign X", // 艺术家"cover": "UnamedRhythm.png", // 专辑封面"total_time": 12000, // 总时长（毫秒）"color": "#114514" // 主题颜色}]
}
Kconfig 配置选项
CONFIG_LVX_USE_DEMO_MUSIC_PLAYER # 启用音乐播放器
CONFIG_LVX_MUSIC_PLAYER_DATA_ROOT # 数据根目录路径
CONFIG_LVX_MUSIC_PLAYER_STACKSIZE # 应用栈大小
CONFIG_LVX_MUSIC_PLAYER_PRIORITY # 应用优先级
🔨 构建指南
构建系统概述
项目使用 NuttX 构建系统，包含以下关键文件：
Makefile
include $(APPDIR)/Make.defsifeq ($(CONFIG_LVX_USE_DEMO_MUSIC_PLAYER), y)
PROGNAME = music_player # 程序名称
PRIORITY = 100 # 优先级
STACKSIZE = 40960 # 栈大小（字节）
MODULE = $(CONFIG_LVX_USE_DEMO_MUSIC_PLAYER)CSRCS = music_player.c audio_ctl.c wifi.c # C源文件
MAINSRC = music_player_main.c # 主入口文件
endifinclude $(APPDIR)/Application.mk
Make.defs
ifneq ($(CONFIG_LVX_USE_DEMO_MUSIC_PLAYER),)
CONFIGURED_APPS += $(APPDIR)/packages/demos/music_player
endif
构建选项
调试版本
# 启用调试符号
./build.sh vendor/openvela/boards/vela/configs/goldfish-armeabi-v7a-ap DEBUG=1 -j8
发布版本
# 优化构建
./build.sh vendor/openvela/boards/vela/configs/goldfish-armeabi-v7a-ap OPTIMIZE=2 -j8
清理构建
# 完全清理
./build.sh vendor/openvela/boards/vela/configs/goldfish-armeabi-v7a-ap distclean# 仅清理音乐播放器
make -C apps/packages/demos/music_player clean
构建产物
成功构建后会生成：
nuttx/vela_ap.elf：主可执行文件nuttx/vela_ap.bin：二进制映像nuttx/vela_system.bin：系统映像nuttx/vela_data.bin：数据映像
🚢 部署运行
模拟器部署
1. 启动模拟器
# 启动 QEMU 模拟器
./emulator.sh vela# 检查模拟器状态
ps aux | grep qemu
2. ADB 连接
# 检查 ADB 服务
adb devices# 连接到模拟器
adb connect 127.0.0.1:5555# 验证连接
adb -s emulator-5554 shell uname -a
3. 文件传输
# 创建目标目录
adb -s emulator-5554 shell mkdir -p /data/res# 推送资源文件
adb -s emulator-5554 push res/ /data/# 验证文件
adb -s emulator-5554 shell ls -la /data/res/
硬件设备部署
1. 串口连接
# 配置串口连接
minicom -s
# 设置：115200 8N1，无流控# 或使用 screen
screen /dev/ttyUSB0 115200
2. 网络部署
# 配置网络启动
setenv serverip 192.168.1.100
setenv ipaddr 192.168.1.200
tftp 0x40000000 vela_ap.bin
go 0x40000000
3. 存储部署
# 烧录到 Flash
flash erase 0x00000000 0x00800000
flash write 0x40000000 0x00000000 0x00800000
运行时监控
1. 系统监控
# 检查系统状态
adb shell ps
adb shell free
adb shell df -h# 查看日志
adb shell dmesg
adb logcat
2. 应用监控
# 检查音乐播放器进程
adb shell ps | grep music_player# 查看应用日志
adb shell tail -f /var/log/music_player.log
3. 性能分析
# CPU 使用率
adb shell top -p $(adb shell pidof music_player)# 内存使用
adb shell cat /proc/$(adb shell pidof music_player)/status
🎨 自定义指南
添加新音乐
1. 准备音频文件
# 转换音频格式（如果需要）
ffmpeg -i input.mp3 -acodec pcm_s16le -ar 44100 -ac 2 output.wav# 准备专辑封面（推荐 300x300）
convert cover.jpg -resize 300x300 cover.png
2. 更新配置文件
{"musics": [{"path": "new_song.wav","name": "新歌名称","artist": "艺术家名称","cover": "new_cover.png","total_time": 240000,"color": "#FF5722"}]
}
3. 部署文件
# 复制文件到资源目录
cp new_song.wav res/musics/
cp new_cover.png res/musics/# 推送到设备
adb push res/musics/ /data/res/musics/
自定义界面
1. 修改主题颜色
// 在 music_player.c 中修改
#define THEME_PRIMARY_COLOR lv_color_hex(0x2196F3)
#define THEME_SECONDARY_COLOR lv_color_hex(0xFF5722)
#define THEME_BACKGROUND_COLOR lv_color_hex(0x121212)
2. 调整界面布局
// 修改分辨率适配
#define SCREEN_WIDTH 1280
#define SCREEN_HEIGHT 800
#define UI_SCALE_FACTOR 1.0f// 调整控件大小
#define ALBUM_COVER_SIZE 300
#define BUTTON_SIZE 60
#define PROGRESS_BAR_HEIGHT 8
3. 添加新功能
// 添加均衡器功能
typedef struct {int8_t bass;int8_t middle;int8_t treble;
} equalizer_t;static void app_equalizer_apply(equalizer_t* eq) {// 实现均衡器逻辑
}
扩展音频格式
1. 添加 MP3 支持
// 在 audio_ctl.c 中添加
#ifdef CONFIG_AUDIO_MP3_SUPPORT
#include <mad.h>static int mp3_decode(const char* file_path) {// 实现 MP3 解码
}
#endif
2. 配置构建系统
config MUSIC_PLAYER_MP3_SUPPORTbool "Enable MP3 support"default ndepends on LVX_USE_DEMO_MUSIC_PLAYER
🔧 故障排除
常见问题
1. 编译错误
问题：music_player: command not found
# 解决方案：检查配置
grep -r LVX_USE_DEMO_MUSIC_PLAYER vendor/openvela/boards/vela/configs/goldfish-armeabi-v7a-ap/defconfig# 重新配置和编译
./build.sh vendor/openvela/boards/vela/configs/goldfish-armeabi-v7a-ap distclean
./build.sh vendor/openvela/boards/vela/configs/goldfish-armeabi-v7a-ap -j8
问题：栈溢出错误
# 解决方案：增加栈大小
# 编辑 Makefile
STACKSIZE = 65536 # 从 32768 增加到 65536
2. 运行时错误
问题：找不到资源文件
# 检查文件是否存在
adb shell ls -la /data/res/# 重新推送资源
adb push res/ /data/
问题：音频播放失败
# 检查音频设备
adb shell ls -la /dev/audio/# 检查音频格式
file res/musics/*.wav
3. 模拟器问题
问题：模拟器启动失败
# 检查 nuttx 文件
ls -la nuttx/nuttx# 重新创建符号链接
cd nuttx && rm -f nuttx && ln -sf vela_ap.elf nuttx
问题：ADB 连接失败
# 检查端口
netstat -tlnp | grep 555# 重新连接
adb disconnect 127.0.0.1:5555
adb connect 127.0.0.1:5555
调试技巧
1. 使用日志输出
// 添加调试日志
#define MUSIC_DEBUG 1#if MUSIC_DEBUG
#define DLOG(fmt, ...) printf("[MUSIC] " fmt "\n", ##__VA_ARGS__)
#else
#define DLOG(fmt, ...)
#endif// 在关键位置添加日志
DLOG("Loading audio file: %s", file_path);
DLOG("Audio playback started, duration: %lu ms", duration);
2. 使用 GDB 调试
# 启动 GDB 服务器
./emulator.sh vela -s -S# 连接 GDB
arm-none-eabi-gdb nuttx/nuttx
(gdb) target remote localhost:1234
(gdb) b main
(gdb) c
3. 内存分析
// 添加内存使用统计
static void print_memory_usage(void) {struct mallinfo info = mallinfo();printf("Memory usage:\n");printf(" Total heap: %d bytes\n", info.arena);printf(" Used heap: %d bytes\n", info.uordblks);printf(" Free heap: %d bytes\n", info.fordblks);
}
性能优化
1. 界面优化
// 减少不必要的重绘
lv_obj_add_flag(obj, LV_OBJ_FLAG_FLOATING);// 使用缓存提高性能
lv_obj_set_style_bg_opa(obj, LV_OPA_COVER, 0);
2. 音频优化
// 优化音频缓冲区大小
#define AUDIO_BUFFER_SIZE (4096 * 4) // 16KB 缓冲区// 使用DMA传输
static int audio_dma_setup(void) {// 配置 DMA 音频传输
}
3. 内存优化
// 预分配内存池
static uint8_t audio_buffer_pool[AUDIO_BUFFER_SIZE * 4];
static uint8_t ui_buffer_pool[UI_BUFFER_SIZE];// 使用对象池管理
static album_info_t album_pool[MAX_ALBUMS];
🏗️ 技术架构

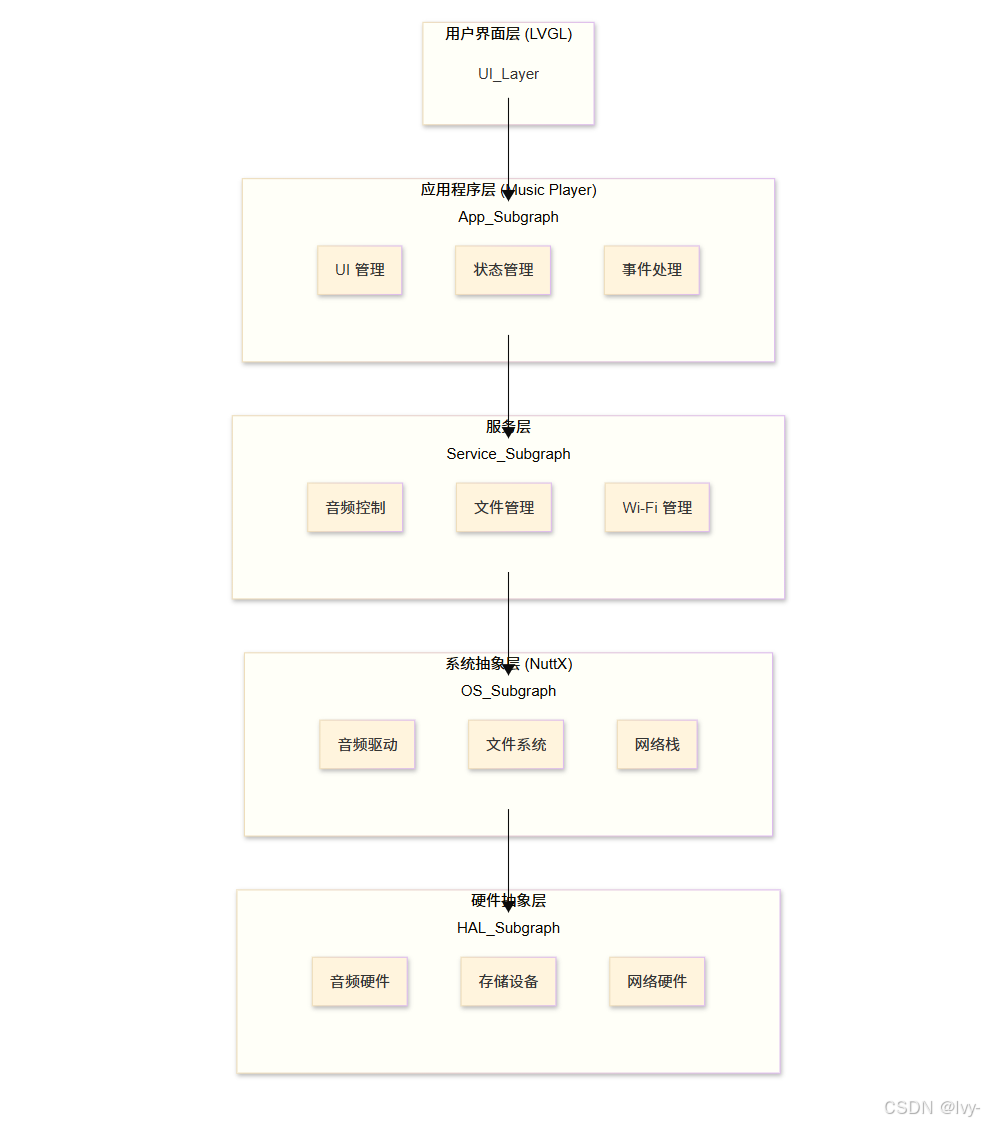

架构概览

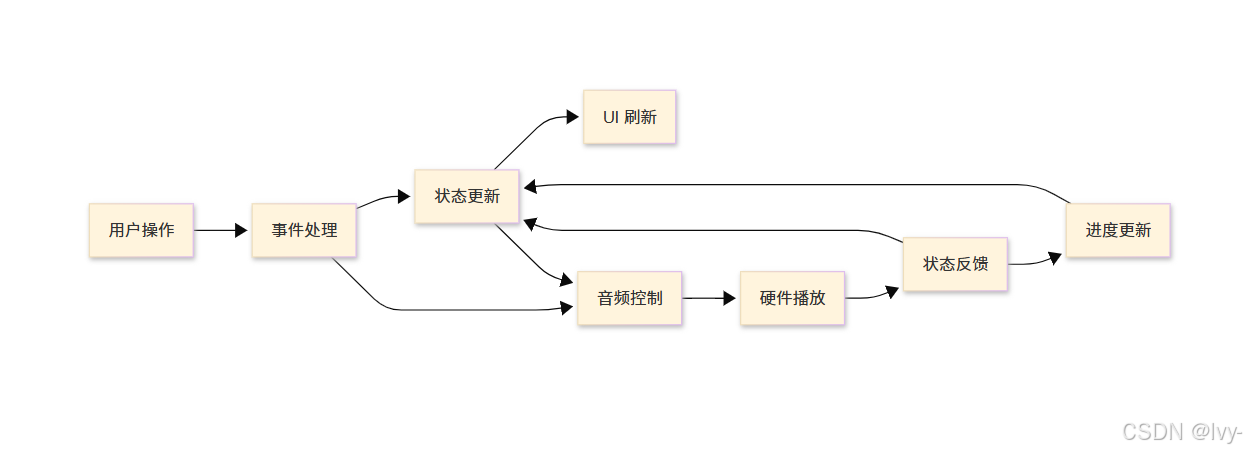

数据流图

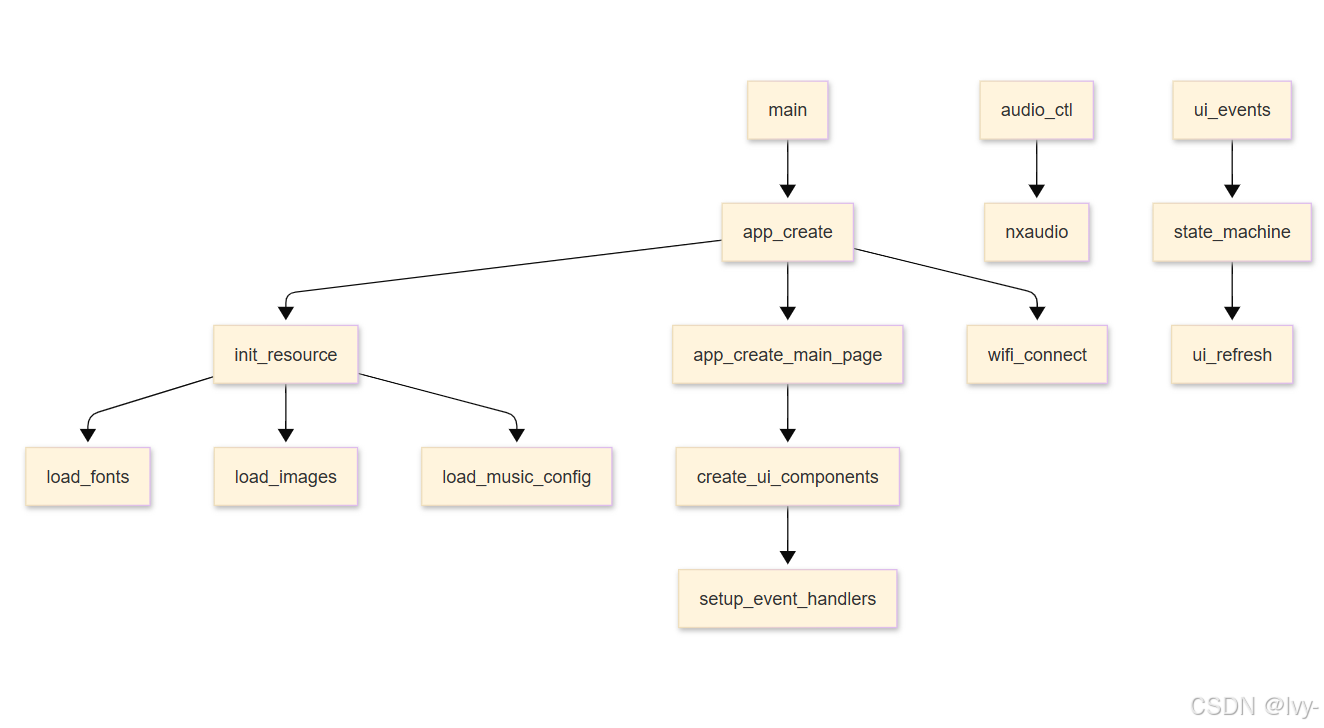

模块关系
关键数据结构
运行时上下文
struct ctx_s {bool resource_healthy_check; // 资源健康检查album_info_t* current_album; // 当前专辑lv_obj_t* current_album_related_obj; // 关联UI对象uint16_t volume; // 音量play_status_t play_status_prev; // 上一次播放状态play_status_t play_status; // 当前播放状态uint64_t current_time; // 当前播放时间struct {lv_timer_t* volume_bar_countdown; // 音量条倒计时lv_timer_t* playback_progress_update; // 播放进度更新} timers;audioctl_s* audioctl; // 音频控制句柄
};
资源管理
struct resource_s {struct {lv_obj_t* time; // 时间显示lv_obj_t* date; // 日期显示lv_obj_t* player_group; // 播放器组// ... 更多UI组件} ui;struct {struct { lv_font_t* normal; } size_16;struct { lv_font_t* bold; } size_22;// ... 更多字体} fonts;struct {lv_style_t button_default; // 按钮默认样式lv_style_t button_pressed; // 按钮按下样式// ... 更多样式} styles;album_info_t* albums; // 专辑数组uint8_t album_count; // 专辑数量
};
状态机设计
typedef enum {PLAY_STATUS_STOP, // 停止PLAY_STATUS_PLAY, // 播放PLAY_STATUS_PAUSE, // 暂停
} play_status_t;// 状态转换表
static const state_transition_t transitions[] = {{PLAY_STATUS_STOP, PLAY_STATUS_PLAY, action_start_playback},{PLAY_STATUS_PLAY, PLAY_STATUS_PAUSE, action_pause_playback},{PLAY_STATUS_PAUSE, PLAY_STATUS_PLAY, action_resume_playback},{PLAY_STATUS_PLAY, PLAY_STATUS_STOP, action_stop_playback},{PLAY_STATUS_PAUSE, PLAY_STATUS_STOP, action_stop_playback},
};
📚 API 参考
核心 API
应用程序控制
/*** @brief 创建并初始化音乐播放器应用* @return void*/
void app_create(void);/*** @brief 设置播放状态* @param status 播放状态*/
static void app_set_play_status(play_status_t status);/*** @brief 切换到指定专辑* @param index 专辑索引*/
static void app_switch_to_album(int index);/*** @brief 设置音量* @param volume 音量值 (0-100)*/
static void app_set_volume(uint16_t volume);
音频控制 API
/*** @brief 初始化音频控制器* @param file_path 音频文件路径* @return 音频控制句柄*/
audioctl_s* audio_ctl_init_nxaudio(const char* file_path);/*** @brief 开始播放* @param audioctl 音频控制句柄* @return 0 成功, -1 失败*/
int audio_ctl_start(audioctl_s* audioctl);/*** @brief 暂停播放* @param audioctl 音频控制句柄* @return 0 成功, -1 失败*/
int audio_ctl_pause(audioctl_s* audioctl);/*** @brief 停止播放* @param audioctl 音频控制句柄* @return 0 成功, -1 失败*/
int audio_ctl_stop(audioctl_s* audioctl);/*** @brief 设置音量* @param audioctl 音频控制句柄* @param volume 音量值* @return 0 成功, -1 失败*/
int audio_ctl_set_volume(audioctl_s* audioctl, uint16_t volume);
Wi-Fi 管理 API
/*** @brief Wi-Fi 配置结构*/
typedef struct {char ssid[64]; // 网络名称char psk[128]; // 密码uint32_t conn_delay; // 连接延迟
} wifi_conf_t;/*** @brief 连接 Wi-Fi* @param conf Wi-Fi 配置* @return 0 成功, -1 失败*/
int wifi_connect(wifi_conf_t* conf);/*** @brief 断开 Wi-Fi 连接* @return 0 成功, -1 失败*/
int wifi_disconnect(void);/*** @brief 获取连接状态* @return true 已连接, false 未连接*/
bool wifi_is_connected(void);
UI 组件 API
事件处理
/*** @brief 播放按钮事件处理* @param e 事件对象*/
static void app_play_status_event_handler(lv_event_t* e);/*** @brief 音量条事件处理* @param e 事件对象*/
static void app_volume_bar_event_handler(lv_event_t* e);/*** @brief 播放列表事件处理* @param e 事件对象*/
static void app_playlist_event_handler(lv_event_t* e);
UI 刷新
/*** @brief 刷新专辑信息显示*/
static void app_refresh_album_info(void);/*** @brief 刷新播放进度*/
static void app_refresh_playback_progress(void);/*** @brief 刷新音量条*/
static void app_refresh_volume_bar(void);/*** @brief 刷新播放列表*/
static void app_refresh_playlist(void);
配置 API
配置文件管理
/*** @brief 读取配置文件*/
static void read_configs(void);/*** @brief 重新加载音乐配置*/
static void reload_music_config(void);/*** @brief 保存配置* @param config 配置结构* @return 0 成功, -1 失败*/
int save_config(const config_t* config);
资源管理
/*** @brief 初始化资源* @return true 成功, false 失败*/
static bool init_resource(void);/*** @brief 加载字体资源* @return true 成功, false 失败*/
static bool load_fonts(void);/*** @brief 加载图片资源* @return true 成功, false 失败*/
static bool load_images(void);/*** @brief 释放资源*/
static void cleanup_resources(void);
错误代码
#define MUSIC_ERROR_OK 0 // 成功
#define MUSIC_ERROR_INVALID_PARAM -1 // 无效参数
#define MUSIC_ERROR_NO_MEMORY -2 // 内存不足
#define MUSIC_ERROR_FILE_NOT_FOUND -3 // 文件未找到
#define MUSIC_ERROR_AUDIO_INIT -4 // 音频初始化失败
#define MUSIC_ERROR_NETWORK -5 // 网络错误
#define MUSIC_ERROR_CONFIG -6 // 配置错误
🤝 贡献指南
开发流程
-
Fork 项目
git clone https://github.com/your-username/openvela-music-player.git cd openvela-music-player -
创建功能分支
git checkout -b feature/new-feature -
开发和测试
# 开发新功能 # 编写测试用例 # 运行测试 make test -
提交更改
git add . git commit -m "feat: add new audio format support" -
推送和PR
git push origin feature/new-feature # 创建 Pull Request
代码规范
C 代码风格
// 函数命名：snake_case
static void app_create_main_page(void);// 变量命名：snake_case
static bool resource_healthy_check = false;// 常量命名：UPPER_CASE
#define MAX_ALBUM_COUNT 100// 结构体命名：snake_case_t
typedef struct album_info_s {const char* name;const char* artist;
} album_info_t;
注释规范
/*** @brief 函数简要描述* @param param1 参数1描述* @param param2 参数2描述* @return 返回值描述* @note 注意事项* @warning 警告信息*/
int function_name(int param1, const char* param2);
提交信息规范
feat: 新功能
fix: 修复bug
docs: 文档更新
style: 代码格式调整
refactor: 重构
test: 测试相关
chore: 构建/工具相关示例：
feat: add MP3 audio format support
fix: resolve memory leak in audio playback
docs: update API documentation
测试指南
单元测试
// test/test_audio_ctl.c
#include "unity.h"
#include "audio_ctl.h"void test_audio_ctl_init(void) {audioctl_s* ctl = audio_ctl_init_nxaudio("test.wav");TEST_ASSERT_NOT_NULL(ctl);audio_ctl_uninit_nxaudio(ctl);
}void test_audio_ctl_volume(void) {audioctl_s* ctl = audio_ctl_init_nxaudio("test.wav");int result = audio_ctl_set_volume(ctl, 50);TEST_ASSERT_EQUAL(0, result);audio_ctl_uninit_nxaudio(ctl);
}
集成测试
# 运行完整测试套件
./scripts/run_tests.sh# 运行性能测试
./scripts/performance_test.sh# 运行内存泄漏测试
valgrind --leak-check=full ./music_player
文档贡献
- API 文档：使用 Doxygen 格式
- 用户文档：使用 Markdown 格式
- 代码示例：提供完整可运行的示例
- 翻译：支持多语言文档
问题报告
提交 Issue 时请包含：
- 操作系统和版本
- OpenVela 版本
- 复现步骤
- 期望行为
- 实际行为
- 相关日志
📄 许可证
本项目采用 Apache License 2.0 开源许可证。详情请参阅 LICENSE 文件。
🙏 致谢
- OpenVela 团队：提供优秀的嵌入式操作系统
- LVGL 社区：提供强大的图形库
- NuttX 项目：提供可靠的实时操作系统内核
📞 联系
- 项目主页：https://github.com/openvela/music-player
- 文档站点：https://docs.openvela.org/music-player
- 问题反馈：https://github.com/openvela/music-player/issues
- 讨论社区：https://forum.openvela.org
最后更新时间：2024-08-24
