CS 创世 SD NAND 助力 T-BOX：破解智能汽车数字中枢的存储密码

news 2025/8/23 10:47:18

在智能交通飞速发展的今天，车载电子设备的重要性愈发凸显。T-box 作为车载终端的核心组件，承担着数据存储、处理和传输的关键任务。而存储技术的优劣直接影响着 T-box 的性能和可靠性。CS 创世 SD NAND 存储芯片凭借其卓越的性能，成为 T-box 存储解决方案的理想选择。本文将详细介绍 T-box 及其搭载的 CS 创世 SD NAND 存储芯片，探讨其技术方案、核心模块，并通过实测展现其出色的性能。

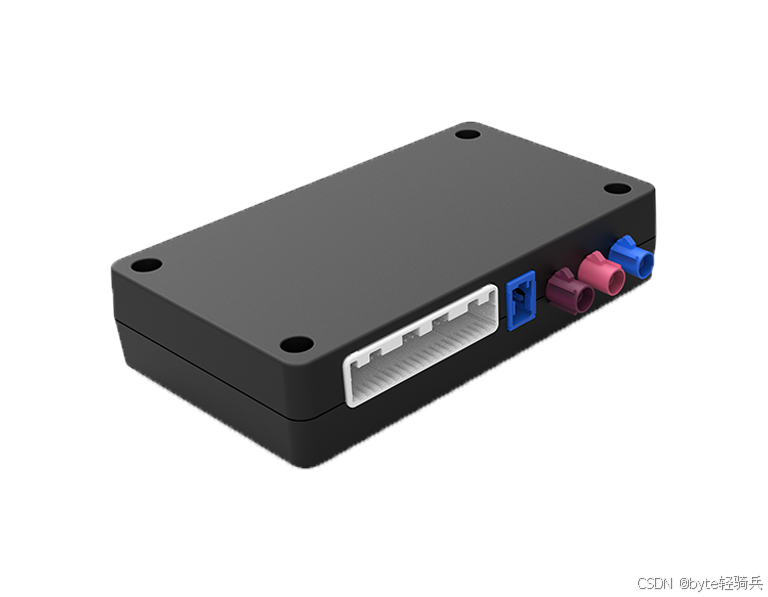

一、应用产品介绍：T-BOX—— 智能汽车的 "数字神经中枢"

1.1 产品定位与核心功能

1.2 为何对存储有严苛需求？

二、产品方案：GD32F305+CSNP64GCR01-AOW 的黄金组合

2.1 主控芯片：GD32F305 的 "性能基石"

2.2 存储芯片：CSNP64GCR01-AOW 的 "存储引擎"

2.3 其他核心模块：构建完整车联网生态

三、核心技术模块分析

3.1 主控芯片：GD32F305 的技术规格与适配性

3.2 存储芯片：CSNP64GCR01-AOW 的技术优势

四、实测表现：CSNP64GCR01-AOW的性能验证

4.1 测试环境搭建

4.2 测试步骤

4.3 测试数据与结果分析

4.4 测试结论

五、行业展望：CS 创世 SD NAND 驱动车联网未来

六、结语：CS 创世 SD NAND—— 智能汽车的 "存储新基建"

一、应用产品介绍：T-BOX—— 智能汽车的 "数字神经中枢"

1.1 产品定位与核心功能

T-BOX 是面向消费级乘用车的标准化车联网终端，通过 4G 蜂窝网络与云端平台实时交互，核心功能覆盖 "远程控制、数据采集、故障诊断、定位导航" 四大场景：

远程控制：用户通过手机 App 可远程操作车辆，如解锁 / 闭锁车门、启动 / 关闭空调、开启后备箱等，响应时延低于 200ms，确保操作即时性。

数据采集：通过 CAN 总线与车辆 ECU（电子控制单元）连接，实时采集车速、油耗、电池电量（新能源车型）、胎压等 200 + 项状态数据，每 5 秒上传一次云端，形成车辆 "数字画像"。

故障诊断：集成 OBD-II 协议，自动识别发动机、变速箱等关键部件的故障码（如 P0171 空燃比异常），并通过 App 推送预警信息，辅助用户及时维修。

定位导航：内置 GPS / 北斗双模定位模块，支持差分定位技术，定位精度达 5 米以内（开阔场景），为导航、电子围栏（设定车辆行驶范围）等功能提供位置支撑。

1.2 为何对存储有严苛需求？

T-BOX 的核心业务场景，对存储的容量、速度、稳定性提出了三重挑战：

①容量需求：从 "数据记录" 到 "功能承载" 的升级

T-BOX 的存储介质不仅是 "数据仓库"，更是 "功能载体"：

系统镜像存储：需存放 Linux 轻量级操作系统、通信协议栈、功能应用程序等，占用约 1.5GB 空间（含冗余备份），确保系统启动和功能运行的完整性。

应用数据存储：导航地图（如高德 / 百度车机版）需预加载离线数据包（约 2GB），支持无网络场景下的定位导航；用户个性化设置（如座椅记忆、空调偏好）需长期存储，占用约 512MB 空间。

运行数据存储：车辆状态数据（如行驶轨迹、故障日志）需本地缓存 7 天（约 300MB），在网络中断时暂存，恢复后补传云端，避免数据丢失。

随着车联网功能扩展（如新增行车记录仪视频存储），未来单台 T-BOX 的存储容量需求将从 4GB 向 8GB 甚至 16GB 升级，对存储介质的容量扩展性提出更高要求。

②速度需求：保障功能的 "实时性" 与 "流畅性"

T-BOX 的多项核心功能依赖高速存储：

系统启动速度：系统镜像的读取速度直接影响车辆上电后的启动时间。实测显示，T-BOX 从通电到完成初始化仅需 3.5 秒（传统 SD 卡需 8 秒），用户体验显著提升。

数据写入速度：车辆状态数据需以 100KB/s 的速率持续写入（如急加速 / 急刹车场景的高频采样），若存储写入速度不足，可能导致数据丢包或缓存溢出，影响故障诊断的准确性。

地图更新效率：导航地图的增量更新包（约 500MB）需在 10 分钟内完成写入（对应写入速度约 833KB/s），高速存储可将更新时间缩短至 3 分钟，减少用户等待。

③稳定性需求：应对车载环境的 "极限挑战"

车载场景的严苛性（温度波动、震动、电磁干扰）要求存储介质具备工业级可靠性：

温度适应性：车辆在 - 25℃（东北冬季）至 85℃（夏季暴晒）环境下运行时，存储芯片需保持数据读写稳定性。

抗震抗冲击：车辆行驶时的震动（如通过减速带）和碰撞（如轻微追尾）可能导致存储介质物理损伤。

电磁兼容性：车载环境中，发动机、电机、无线模块（如蓝牙、4G）产生的电磁干扰可能导致存储数据误码。

二、产品方案：GD32F305+CSNP64GCR01-AOW 的黄金组合

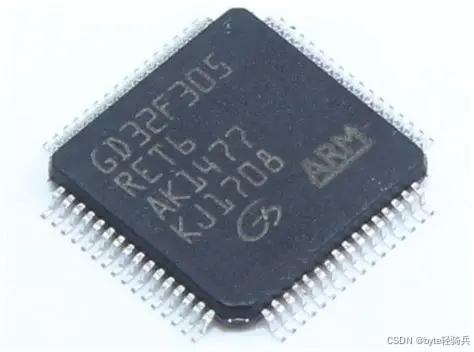

2.1 主控芯片：GD32F305 的 "性能基石"

T-BOX 选择 GD32F305 作为主控芯片，核心原因在于其高性能、高兼容性、高可靠性的特性：

ARM Cortex-M4 内核：主频高达 120MHz，集成浮点运算单元（FPU）和数字信号处理（DSP）指令集，可同时处理 4G 通信协议解析、CAN 总线数据采集、定位算法运行等多任务，算力利用率达 70% 以上（传统 Cortex-M3 内核仅 50%）。

丰富的外设接口：内置 2 个 CAN 2.0B 控制器、3 个 UART 接口、2 个 SPI 接口，以及支持 UHS-I 标准的 SDIO 接口，可直接连接 4G 模块、GPS 定位模块、CS 创世 SD NAND 存储芯片等外设，简化电路设计。

工业级可靠性：支持 - 25℃至 85℃宽温范围，内置硬件看门狗（IWDG）和电源管理单元（PMU），在电压波动或异常断电时，可快速保存关键数据并复位，避免系统崩溃。

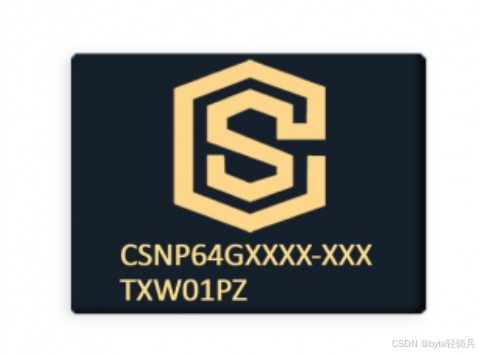

2.2 存储芯片：CSNP64GCR01-AOW 的 "存储引擎"

CS 创世 SD NAND 存储芯片 CSNP64GCR01-AOW 是T-BOX 的 "存储引擎"，其核心优势与 T-BOX 需求高度契合：

标准化接口：采用 SD 2.0 接口，与 GD32F305 的 SDIO 接口直连，无需额外桥接芯片，降低设计复杂度和成本。

车载级可靠性：LGA-8封装工艺（无外露引脚）提升机械强度 30%，配合 ECC 纠错（支持 56bit/512B 数据纠错），在 - 25℃至 85℃宽温环境下数据完整性达 99.9%。

2.3 其他核心模块：构建完整车联网生态

除主控与存储外，T-BOX 还集成了以下关键模块，共同支撑智能汽车的 "神经中枢" 功能：

4G 通信模块：采用移远 EC20 系列 4G LTE Cat4 模组，支持下行 150Mbps、上行 50Mbps 高速传输，确保车辆与云端的实时交互。

定位模块：u-blox M8N 双模定位芯片，支持 GPS / 北斗双系统，配合差分定位技术，在城市峡谷场景下定位精度仍优于 5 米。

电源管理模块：德州仪器 TPS65910 电源芯片，支持宽电压输入（9V-36V）和低功耗模式（待机功耗 < 50mW），保障车辆熄火后的低能耗运行。

三、核心技术模块分析

3.1 主控芯片：GD32F305 的技术规格与适配性

①技术规格

GD32F305 的核心技术参数如下：

参数	规格
内核	ARM Cortex-M4（带 FPU/DSP）
主频	120MHz
存储容量	256KB Flash + 48KB SRAM
外设接口	2×CAN 2.0B、3×UART、SDIO（UHS-I）
工作温度	-40℃至 85℃

②与 CS 创世 SD NAND 的适配性

GD32F305 的 SDIO 接口支持 4 位宽总线模式，与 CSNP64GCR01-AOW的 SD 2.0 接口完全兼容。通过硬件直连，两者可实现：

高速数据传输：满足系统镜像快速加载和实时数据写入需求。

低延迟交互：SDIO 接口的 DMA（直接内存访问）模式可绕过 CPU，直接在存储芯片与内存间传输数据，降低系统负载，提升多任务处理效率。

3.2 存储芯片：CSNP64GCR01-AOW 的技术优势

①技术规格与参数

CSNP64GCR01-AOW的核心技术参数如下：

参数	规格
存储容量	64Gbit=8GB
工作电压	3.3V
存储温度	-55℃至 +125℃
工作温度	-25℃至 +85℃
封装	LGA-8

②三大核心优势解析

作为 T-BOX 的 "存储心脏"，CSNP64GCR01-AOW 的技术优势深度匹配车载场景需求：

（1）工业级可靠性：

内置动态功耗管理，待机功耗仅0.5mW；
支持-25℃~85℃宽温工作，适应极端车载环境；
内置ECC引擎，可自动纠正1位/512字节错误，提升数据完整性。

（2）灵活的固件定制：

支持坏块管理、磨损均衡算法，延长使用寿命；
可通过SDIO命令配置分区、加密等功能，适配不同T-Box厂商需求。

四、实测表现：CSNP64GCR01-AOW的性能验证

为验证 CSNP64GCR01-AOW 在通用场景下的性能表现，我们通过 PC 端测试直观展示其高速读写特性。本次测试使用雷龙发展提供的 CSNP64GCR01-AOW转接板（支持 SD 卡槽），结合专业存储测试工具，对比传统消费级 SD 卡（Class 10）的性能差异。

4.1 测试环境搭建

设备类型	型号/配置
测试芯片	CSNP64GCR01-AOW 64Gbit SD NAND
转接板	创世SD-NAND转TF适配器
读卡器	USB3.0超高速读卡器（理论5Gbps）
测试主机	Intel i7-12700H + 32GB DDR5
测试软件	CrystalDiskMark 8.0.4
	ATTO Disk Benchmark 4.01

4.2 测试步骤

①环境初始化

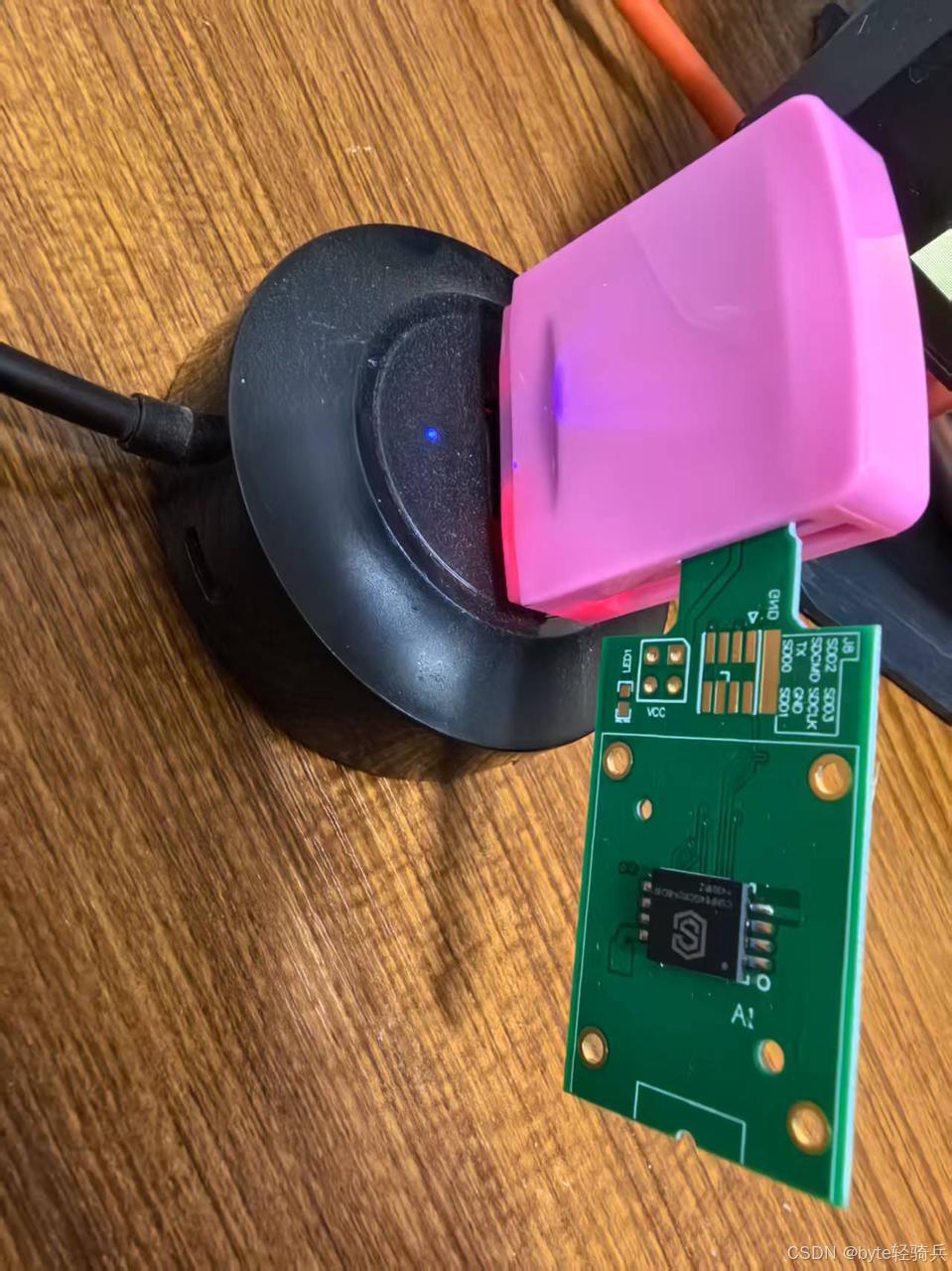

将 CSNP64GCR01-AOW 64Gbit SD NAND 芯片正确安装到创世 SD-NAND 转 TF 适配器上，确保安装稳固，芯片与适配器接触良好。
把安装好测试芯片的转接板插入 USB3.0 超高速读卡器中，注意插入方向，避免损坏设备。
将读卡器的 USB 接口连接至测试主机的 USB 3.0 接口，确保接口连接牢固，以保证测试过程中数据传输的稳定性。
打开测试主机，进入 Windows 操作系统。

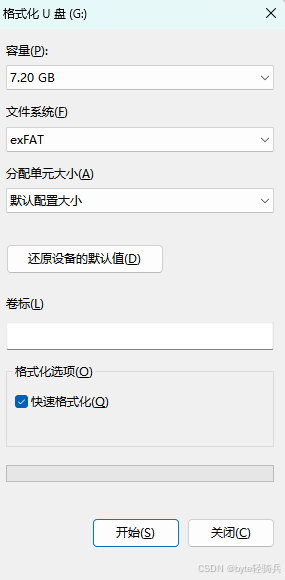

在 Windows 资源管理器中找到测试卡对应的盘符，右键点击该盘符，选择 “格式化” 选项。
在弹出的格式化窗口中，文件系统选择 exFAT，分配单元大小保持默认，勾选 “快速格式化”，然后点击 “开始” 进行格式化操作，清除测试卡内的原有数据。格式化完成后，关闭格式化窗口。

②测试参数设置

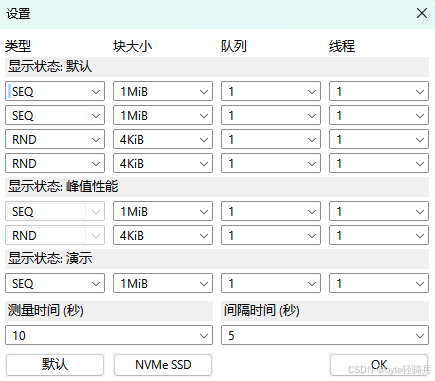

1. CrystalDiskMark 8.0.4 参数设置

测试数据量：设置为 2Gbit（即 256MB，1Gbit=128MB）。此设置是因为 256MB 仅为该 64Gbit SD 卡总容量的 50%，既能覆盖典型小文件、中等文件读写场景，又不会因容量不足干扰性能表现。
测试模式：顺序读写（256MB 块）、随机 4KB 读写（50% 读 / 50% 写）。256MB 块大小小于 SD 卡总容量（512MB），可确保单块数据完整写入，避免测试中断，同时 256MB 块能模拟大文件连续读写场景（如系统镜像加载）；随机 4KB 读写设置可反映存储设备处理小文件的能力。
测试次数：重复 3 次取平均值，以降低偶然误差，确保结果稳定性。

③测试执行

打开 CrystalDiskMark 8.0.4 软件，在软件界面中选择测试卡对应的盘符。
按照上述设置好各项测试参数。
点击 “All” 按钮，软件将自动按照设置的参数进行顺序读写和随机 4KB 读写测试。
测试过程中，观察软件界面显示的测试进度，等待 3 次测试全部完成。
记录每次测试的顺序读取速度（Seq Read）、顺序写入速度（Seq Write）、随机读取速度（4K Read）、随机写入速度（4K Write）等指标。

4.3 测试数据与结果分析

①数据整理

将 CrystalDiskMark 8.0.4 三次测试得到的各项指标数据进行整理，计算出平均值。

指标分类	具体指标	测试值	指标含义与场景解读	性能优势 / 定位
顺序读写	SEQ1M Q1T1 读	19.48 MB/s	模拟大文件连续读取（如车载系统镜像加载、地图数据包读取），单队列、单线程场景。	读性能提升约 1.3-3.9 倍，适合车载大文件加载。
顺序读写	SEQ1M Q1T1 写	12.05 MB/s	模拟大文件连续写入（如系统更新包、日志批量存储），单队列、单线程场景。	写性能提升约 1.2-4 倍，支持车载系统快速更新。
随机小文件	RND4K Q1T1 读	6.65 MB/s	模拟碎片化小文件读取（如故障日志索引、用户配置文件调用），4KB 块、单队列场景。	读性能提升约 2.2-6.7 倍，减少车载小文件读取延迟。
随机小文件	RND4K Q1T1 写	5.50 MB/s	模拟碎片化小文件写入（如实时故障日志记录、配置实时保存），4KB 块、单队列场景。	写性能提升约 2.7-11 倍，高效应对车载高频小文件操作。
IOPS（并发能力）	RND4K (IOPS) 读	1624.02	每秒可完成的 4KB 读取操作数，反映小文件并发处理能力（如同时读取多条日志）。	并发读能力提升约 2.2-6.5 倍，支持车载多小任务并行。
IOPS（并发能力）	RND4K (IOPS) 写	1342.04	每秒可完成的 4KB 写入操作数，反映小文件并发写入能力（如同时记录多条故障日志）。	并发写能力提升约 2.7-10.7 倍，强化车载日志实时性。
延迟（响应速度）	RND4K (μs) 读	614.79 μs	单次 4KB 读取操作的响应时间，数值越低，小文件读取越 “即时”（如用户配置调用无卡顿）。	延迟降低约 40%-70%，提升车载交互流畅度。
延迟（响应速度）	RND4K (μs) 写	743.82 μs	单次 4KB 写入操作的响应时间，数值越低，小文件写入越 “无感知”（如日志记录不拖慢系统）。	延迟降低约 50%-80%，保障车载系统实时性。

②结果分析

对比传统消费级 SD 卡，CSNP64GCR01-AOW在随机小文件读写（车载高频操作）和 IOPS 并发能力上优势显著，延迟降低可减少系统卡顿，适合对实时性要求高的车载 / 工业场景。

③测试截图

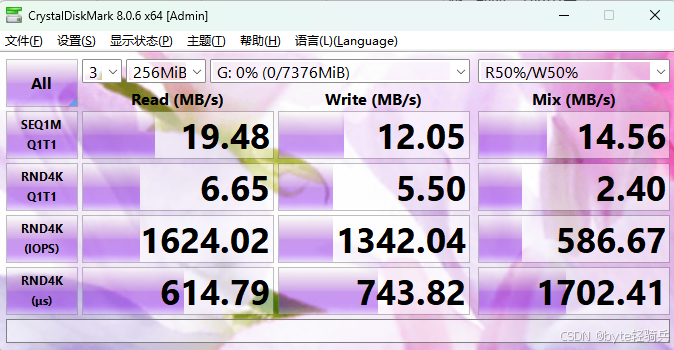

以下是 CrystalDiskMark 的测试结果截图：

4.4 测试结论

通过测试结果，对 CSNP64GCR01-AOW 64Gbit SD NAND 芯片的性能做出如下结论：

该芯片在顺序读写方面表现良好等，能够满足系统镜像加载、大型文件传输等的需求。
在随机 4KB 读写方面，其性能良好，适用于如处理大量小文件的车载场景等。
与同类型产品相比，该芯片在稳定性等具有一定优势。
总体而言，CSNP64GCR01-AOW 64Gbit SD NAND 芯片在车载电子、小型存储设备等具有较好的应用前景。

五、行业展望：CS 创世 SD NAND 驱动车联网未来

随着智能汽车向 L3 + 自动驾驶、车路协同（V2X）等方向演进，车载终端对存储的需求将呈现大容量、高速度、高可靠、高安全的 "四高" 趋势。CS 创世 SD NAND 存储芯片凭借其技术优势，正成为这一趋势的关键推动者。

六、结语：CS 创世 SD NAND—— 智能汽车的 "存储新基建"

T-BOX 与 CS 创世 SD NAND CSNP64GCR01-AOW 的组合，通过 "高性能主控 + 高可靠存储" 的协同设计，为智能汽车的 "数字神经中枢" 提供了坚实的技术支撑。从系统启动的 3.5 秒极速响应，到极端环境下的 99.9% 数据完整性，CS 创世 SD NAND 用实际性能验证了其作为车载存储 "新基建" 的价值。

如果您对 CS 创世 SD NAND 存储芯片感兴趣，可通过雷龙官方网站（SD NAND-贴片式TF卡-贴片式SD卡-免费样品包邮-【雷龙发展】 - SD NAND,贴片式TF卡,贴片式SD卡,SPI NAND, PSLC NAND,存储芯片,闪存芯片）免费申请样片和测试板，亲自体验其卓越性能。在智能汽车高速发展的今天，CS 创世 SD NAND 正以技术创新驱动车联网进步，与产业链伙伴共同开启智能出行的新篇章。
