半导体开关器件深度解析：PNP、NPN、PMOS、NMOS
一、核心区别总览
关键特性对比表
特性 | NPN | PNP | NMOS | PMOS |
|---|---|---|---|---|
载流子 | 电子+空穴 | 电子+空穴 | 电子 | 空穴 |
控制方式 | 电流驱动 | 电流驱动 | 电压驱动 | 电压驱动 |
开关速度 | 中速 | 中速 | 高速 | 高速 |
输入阻抗 | 低(Ω级) | 低(Ω级) | 高(MΩ级) | 高(MΩ级) |
功耗 | 较高 | 较高 | 低 | 低 |
主要应用 | 放大电路 | 放大电路 | 数字电路 | 数字电路 |
二、结构原理详解
1. 双极型晶体管(BJT)

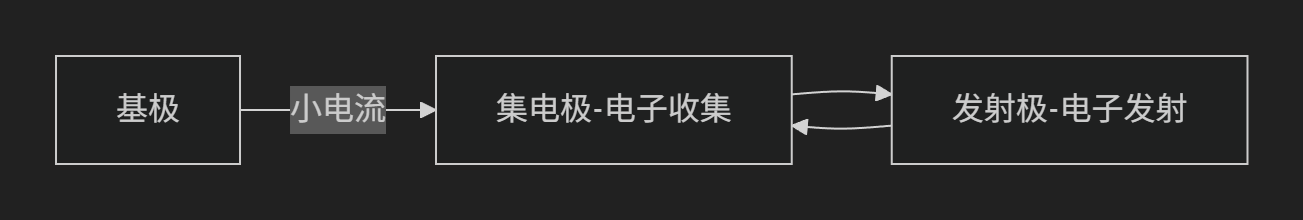

(1) NPN晶体管
- •
结构：N-P-N三层半导体
- •
电流流向：集电极→发射极
- •
导通条件：Vbe > 0.7V (基极电压高于发射极)
- •
符号：
集电极 C│▼┌───┐│ │ B───┤ ├───E└───┘

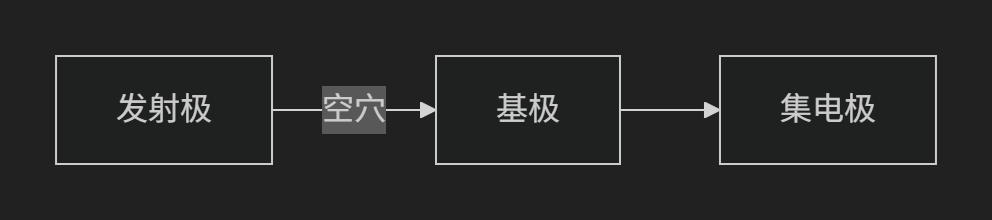

(2) PNP晶体管
- •
结构：P-N-P三层半导体
- •
电流流向：发射极→集电极
- •
导通条件：Veb > 0.7V (发射极电压高于基极)
- •
符号：
发射极 E│▼┌───┐│ │ B───┤ ├───C└───┘
2. 金属氧化物半导体场效应管(MOSFET)

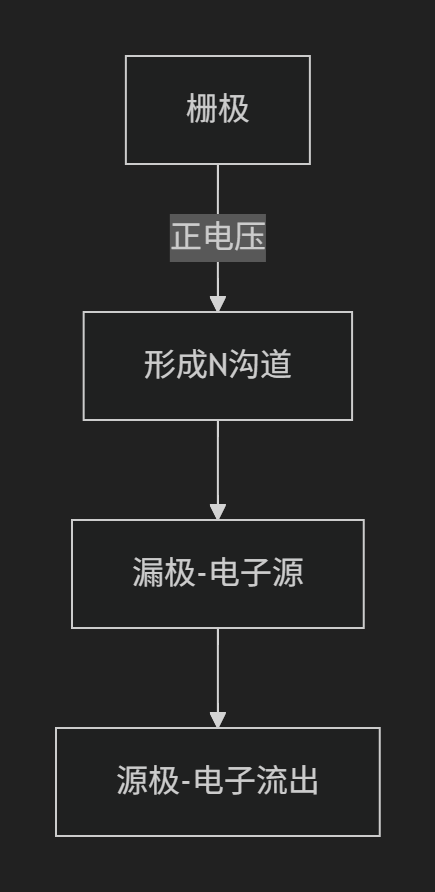

(1) NMOS晶体管
]
- •
结构：P型衬底上制作两个N+区
- •
导通条件：Vgs > Vth (栅源电压大于阈值)
- •
符号：
漏极 D│▼┌───┐│ │ G───┤ ├───S└───┘(箭头指向内)

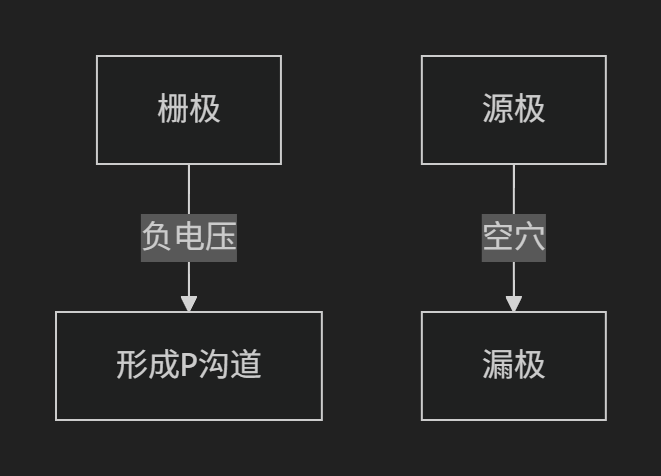

(2) PMOS晶体管
- •
结构：N型衬底上制作两个P+区
- •
导通条件：Vgs < Vth (栅源电压小于阈值)
- •
符号：
源极 S│▼┌───┐│ │ G───┤ ├───D└───┘(箭头指向外)
三、工作特性曲线

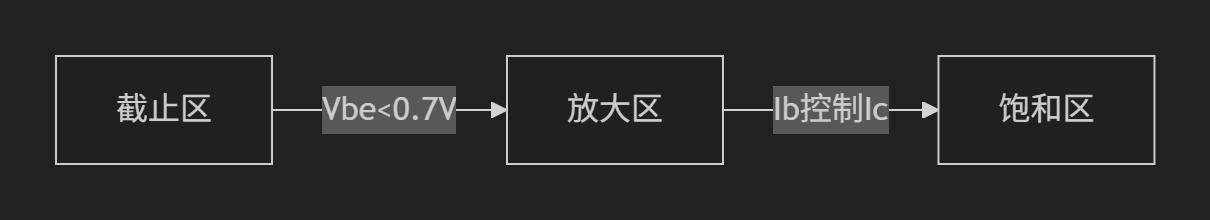

1. BJT输出特性（以NPN为例）
- •
截止区：Ic≈0，CE间开路
- •
放大区：Ic=β×Ib，线性关系
- •
饱和区：Vce<0.3V，开关导通
2. MOSFET转移特性
类型 | 转移曲线 | 公式 |
|---|---|---|
NMOS | 右上象限 | Id = K×(Vgs-Vth)² |
PMOS | 左下象限 | Id = K×(Vgs-Vth)² |
四、驱动电路设计

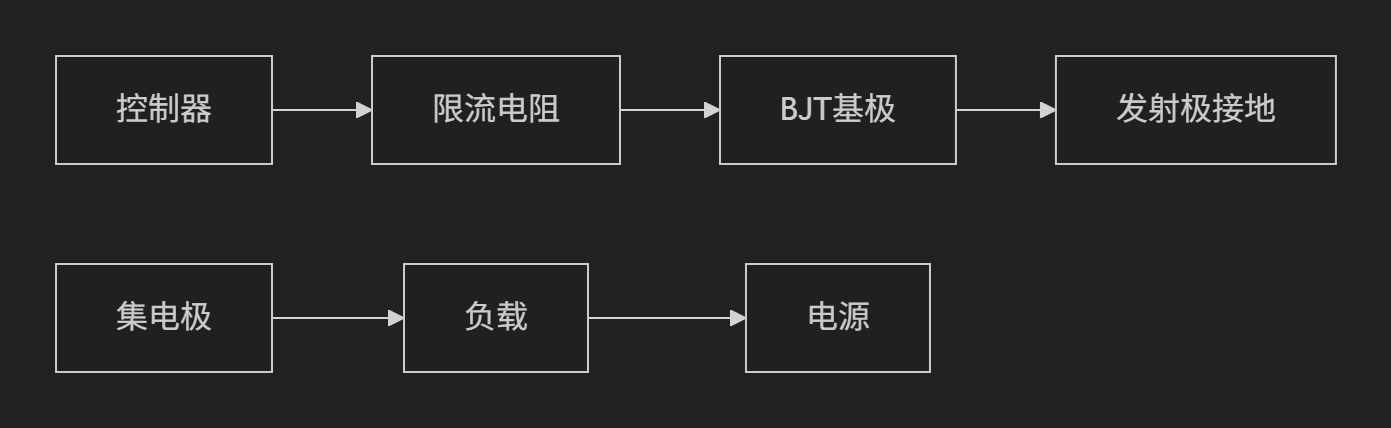

1. BJT驱动电路

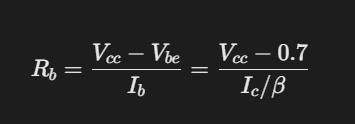

计算公式：

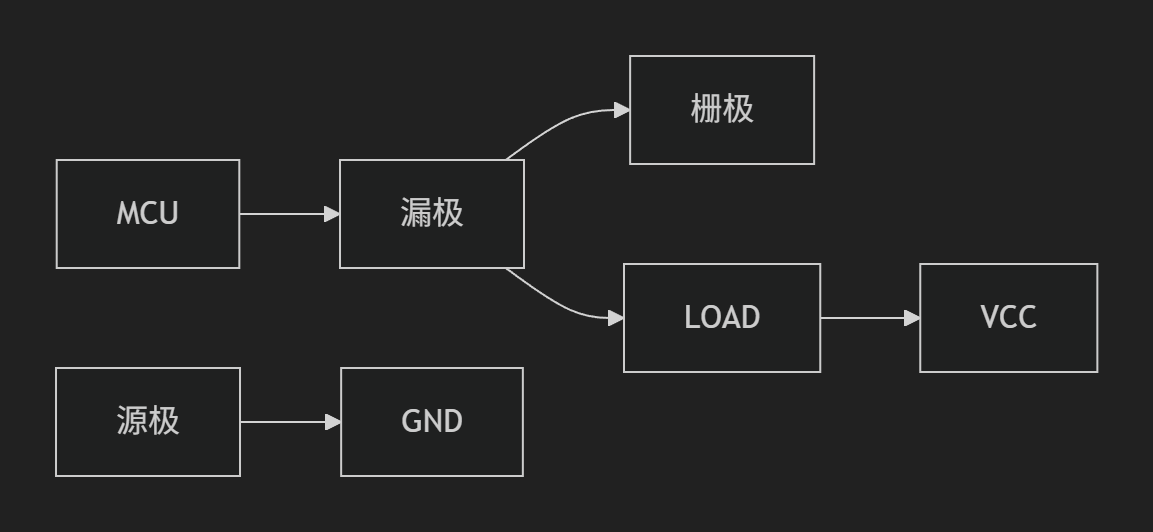

2. MOSFET驱动电路
关键点：
- •
需栅极驱动电阻（10-100Ω）
- •
并联稳压二极管防过压
- •
米勒电容补偿
五、选型指南
1. 应用场景对比
场景 | 推荐器件 | 原因 |
|---|---|---|
大电流开关 | NMOS | 导通电阻小 |
高边开关 | PMOS | 源极接电源 |
线性放大 | BJT | 线性度好 |
低功耗数字电路 | CMOS | 静态功耗近零 |
高速开关 | NMOS | 开关速度快 |
2. 参数选型要点
参数 | BJT关注点 | MOSFET关注点 |
|---|---|---|
电流能力 | Ic_max | Id_max |
电压能力 | Vceo | Vds |
开关速度 | 截止频率fT | 开关时间ton/toff |
损耗 | Vce_sat | Rds_on |
驱动要求 | 基极电流Ib | 栅极电荷Qg |
六、检测判断方法

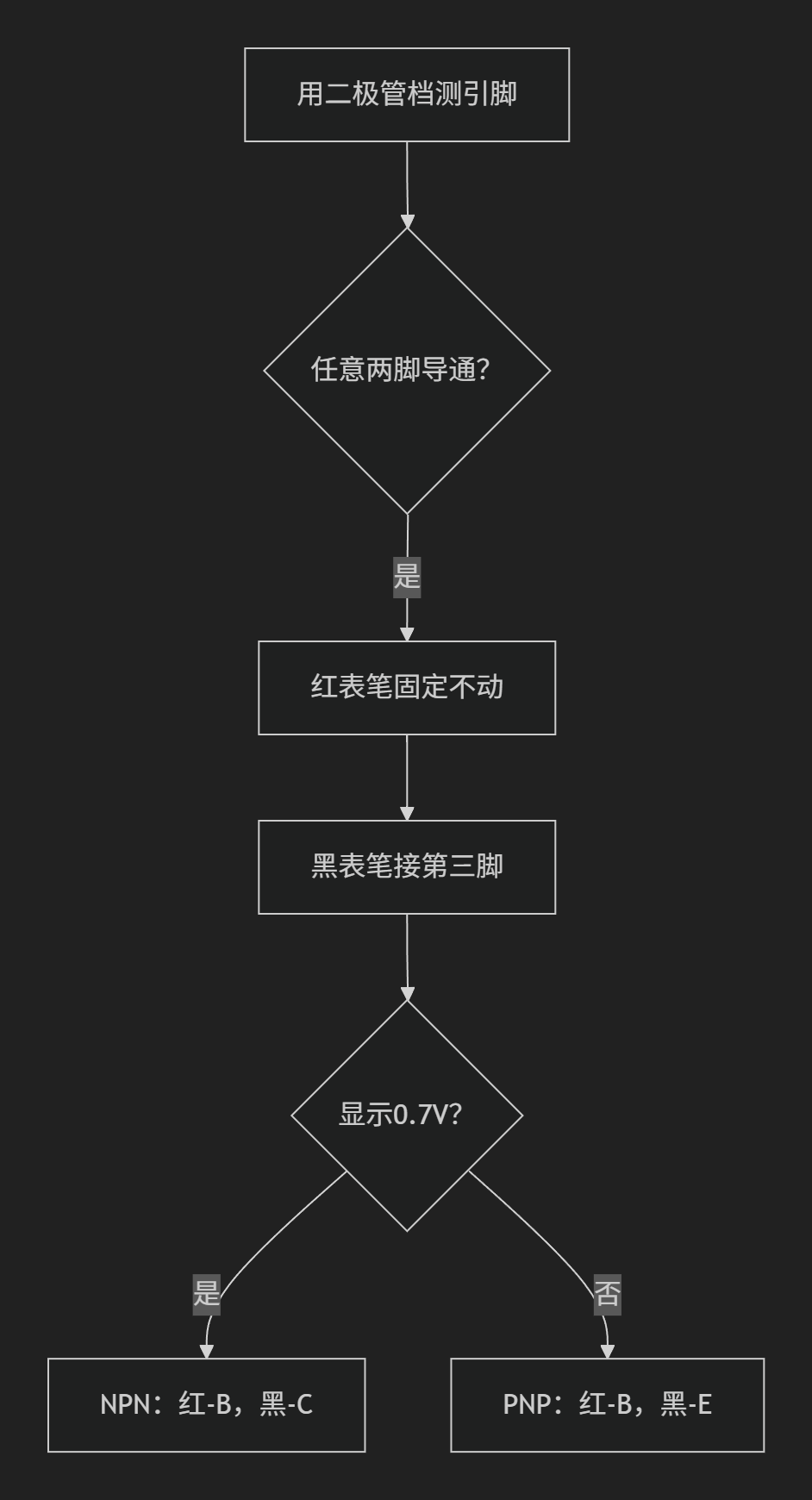

1. 万用表判别法
2. MOSFET检测流程
- 1.
栅源极间电容充电（9V电池）
- 2.
测漏源导通电阻（应接近0Ω）
- 3.
短接GS放电后DS电阻应→∞
七、典型应用电路

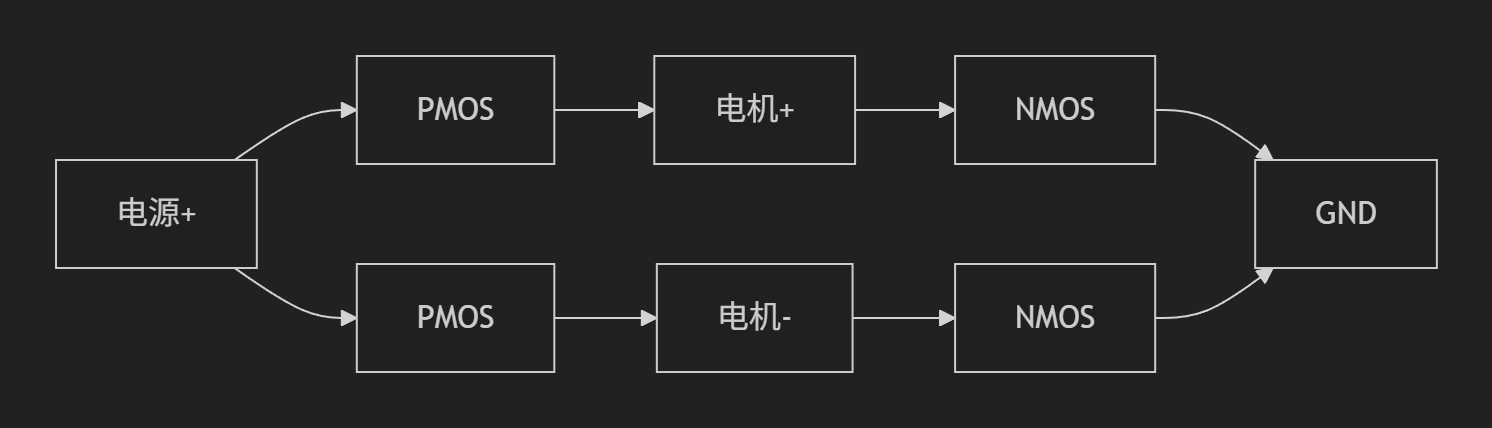

1. H桥电机驱动
控制逻辑：
- •
正转：Q1+Q4导通
- •
反转：Q2+Q3导通
- •
刹车：Q1+Q2或Q3+Q4导通

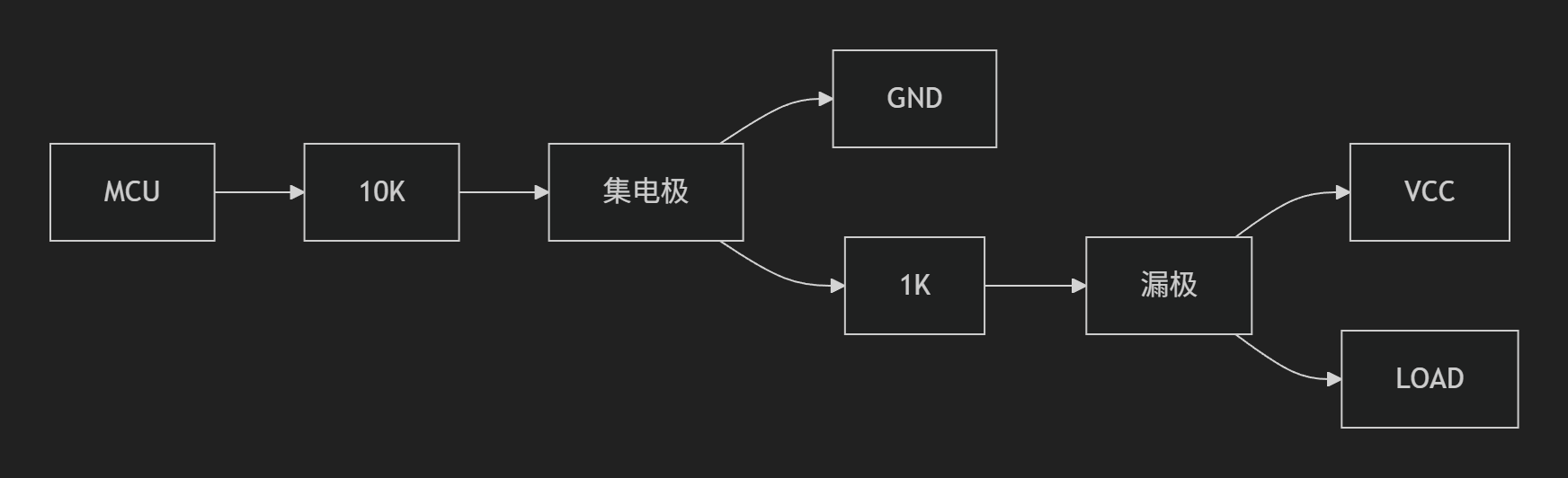

2. BJT与MOSFET组合电路
优势：
- •
电平转换（3.3V→12V）
- •
增强驱动能力
- •
实现电源隔离
八、使用注意事项
1. BJT保护措施
- •
基极限流电阻防饱和
- •
CE间并联续流二极管
- •
避免二次击穿区
2. MOSFET特殊要求
- •
静电防护：操作时戴防静电手环
- •
栅极保护：不超过Vgs_max（±20V）
- •
避免浮栅：栅极接下拉电阻
- •
散热设计：Rds_on随温度升高而增大
💎 终极选择指南：
- •
需要电流放大 → 选BJT
- •
需要电压控制/高速开关 → 选MOSFET
- •
高边开关 → PMOS
- •
低边开关 → NMOS
- •
桥式电路 → NMOS+PMOS组合
