中科米堆CASAIM手持式三维扫描仪扫描塑料件检测尺寸形位公差

塑料件因重量轻、成本低、可塑性强等特点被广泛应用于汽车、电子、医疗等多个领域，而其尺寸精度和形位公差的控制直接影响产品的装配性能和使用可靠性。传统的检测方式如卡尺、千分尺等接触式测量工具，不仅效率低下，而且难以全面捕捉塑料件的复杂曲面和细微特征，容易出现检测遗漏。随着三维扫描技术的发展，手持式三维扫描仪凭借其灵活高效的优势，成为塑料件 3D 尺寸检测和 3D 形位公差检测的理想选择。​

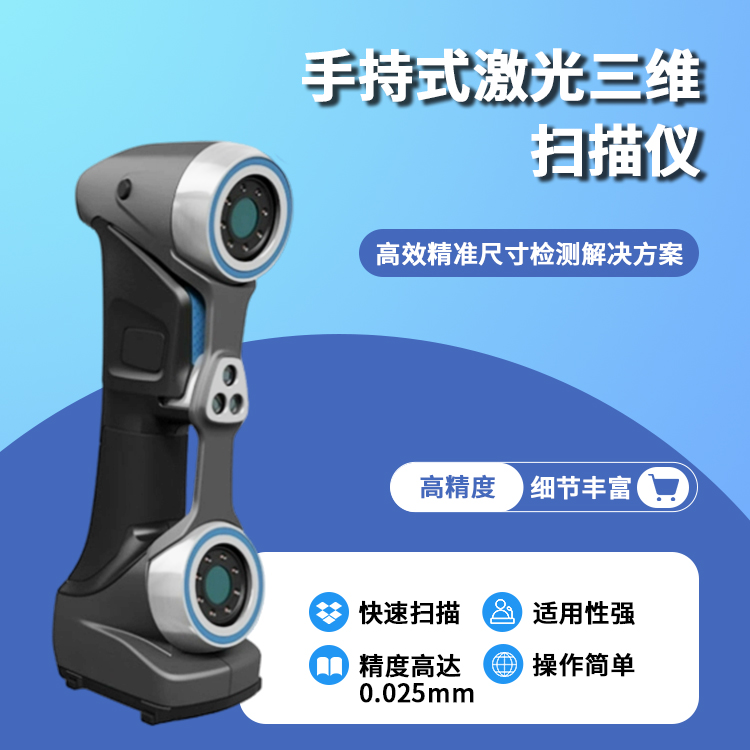

手持式三维扫描仪采用非接触式测量原理，通过发射激光或蓝光，快速获取塑料件表面的三维点云数据，再经过软件处理构建出高精度的三维模型。与传统测量工具相比，它能在短时间内完成对塑料件的全面扫描，无论是简单的平面、孔位，还是复杂的曲面、型腔，都能测量，有效避免了接触式测量可能对塑料件表面造成的损伤，尤其适合检测易变形的薄壁塑料件。

尺寸检测是对所有设计记录上标示的产品尺寸进行的测量，检验产品形状、位置、尺寸是否在合格范围以内。塑料件3D 尺寸检测公差检测，手持式三维扫描仪生成的三维模型可与设计图纸中的 CAD 模型进行对比分析，通过检测软件（Gom Inspect 、 Polyworks 、 Geomagic Control X等）自动计算出各个关键尺寸的偏差值，如长度、宽度、高度、孔径、直线度、平面度、圆度、圆柱度、平行度、垂直度、倾斜度、位置度、同轴度、对称度、圆跳动和全跳动等多项指标。检测结果以直观的色彩云图形式呈现，红色区域表示尺寸超差，蓝色区域表示尺寸未达标准，操作人员能快速定位不合格部位，为生产工艺调整提供准确依据。这种数字化的检测方式不仅提高了尺寸检测的精度，还大幅缩短了检测时间，传统需要数小时完成的检测任务，使用手持式三维扫描仪往往只需几十分钟就能完成。​

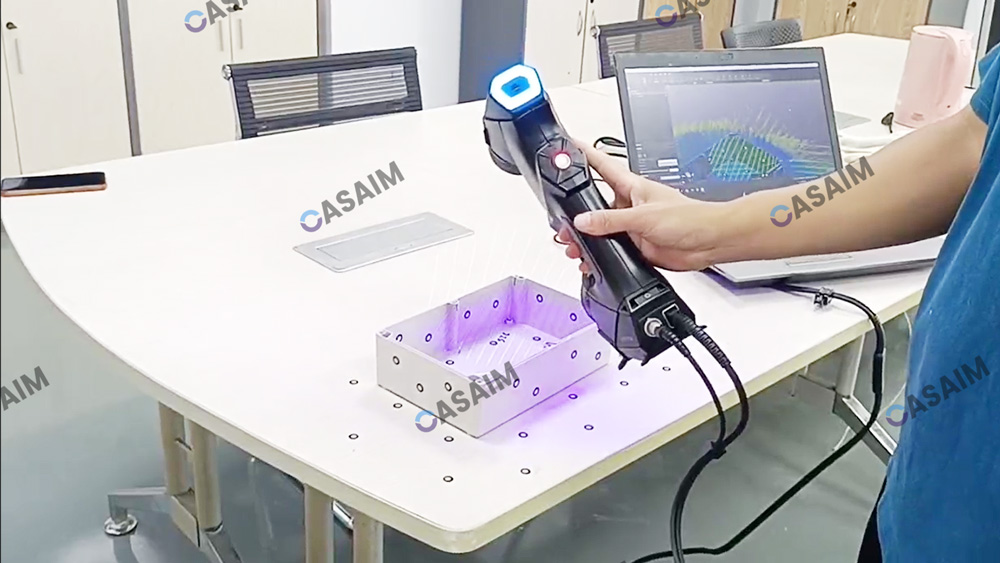

在实际应用中，手持式三维扫描仪的便携性为塑料件测量尺寸带来了极大便利。操作人员可以手持设备在生产现场对塑料件进行扫描，无需将工件搬运到专门的检测室，尤其适合大型塑料件或无法移动的塑料组件的检测。同时，其快速扫描的特点使得在线检测成为可能，能够实时监控生产过程中塑料件的尺寸和形位公差变化，及时发现生产异常，减少不合格品的产生，降低生产成本。
