STM32标准库学习笔记

news 2025/8/17 16:27:14

前言

（此文为我许久之前学习32标准库笔记的备份，不包含代码，仅图文）

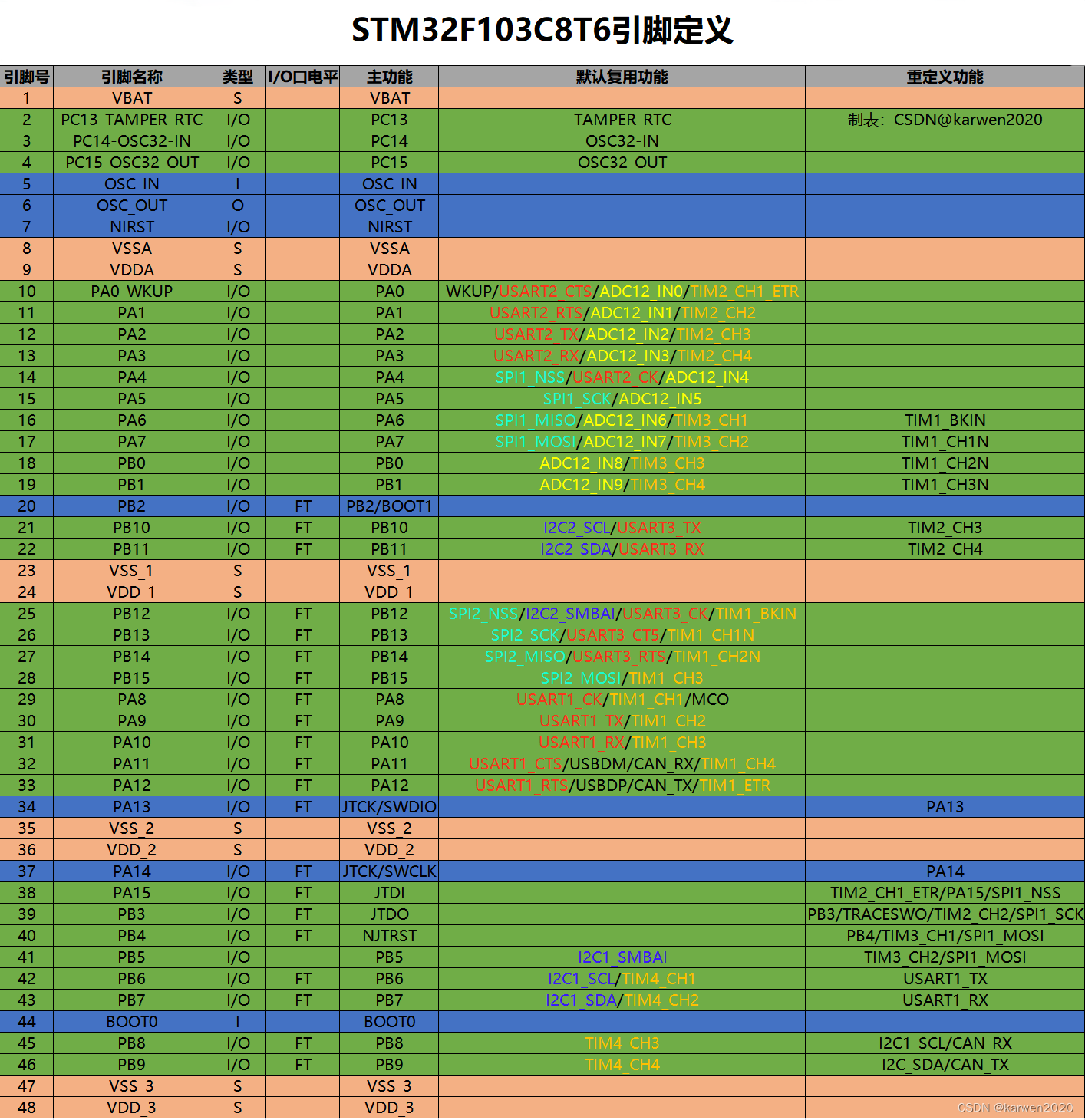

以下先以STM32F103c8t6为例子

如果有时候不弹出代码提示格，按一下 ctrl+alt+空格 就可以了

Keil MDK STM32全系列 PACK包 下载地址汇总（持续更新...）转载_mdk 离线dfp 下载-CSDN博客

Keil MDK STM32全系列 PACK包 下载地址汇总（持续更新...）转载_mdk 离线dfp 下载-CSDN博客

MDK5.29，5.30，5.31，5.32，5.33, 5.34，5.35, 5.36, 5.37和各种pack软件包镜像下载（2022-05-04）_arm.mbedtls.1.6.0.pack下载-CSDN博客

MDK5.29，5.30，5.31，5.32，5.33, 5.34，5.35, 5.36, 5.37和各种pack软件包镜像下载（2022-05-04）_arm.mbedtls.1.6.0.pack下载-CSDN博客

各种调试接口（SWD、JTAG、Jlink、Ulink、STlink）的区别：

浅论各种调试接口（SWD、JTAG、Jlink、Ulink、STlink）的区别_swd jtag 区别-CSDN博客

浅论各种调试接口（SWD、JTAG、Jlink、Ulink、STlink）的区别_swd调试是什么意思-CSDN博客

————————

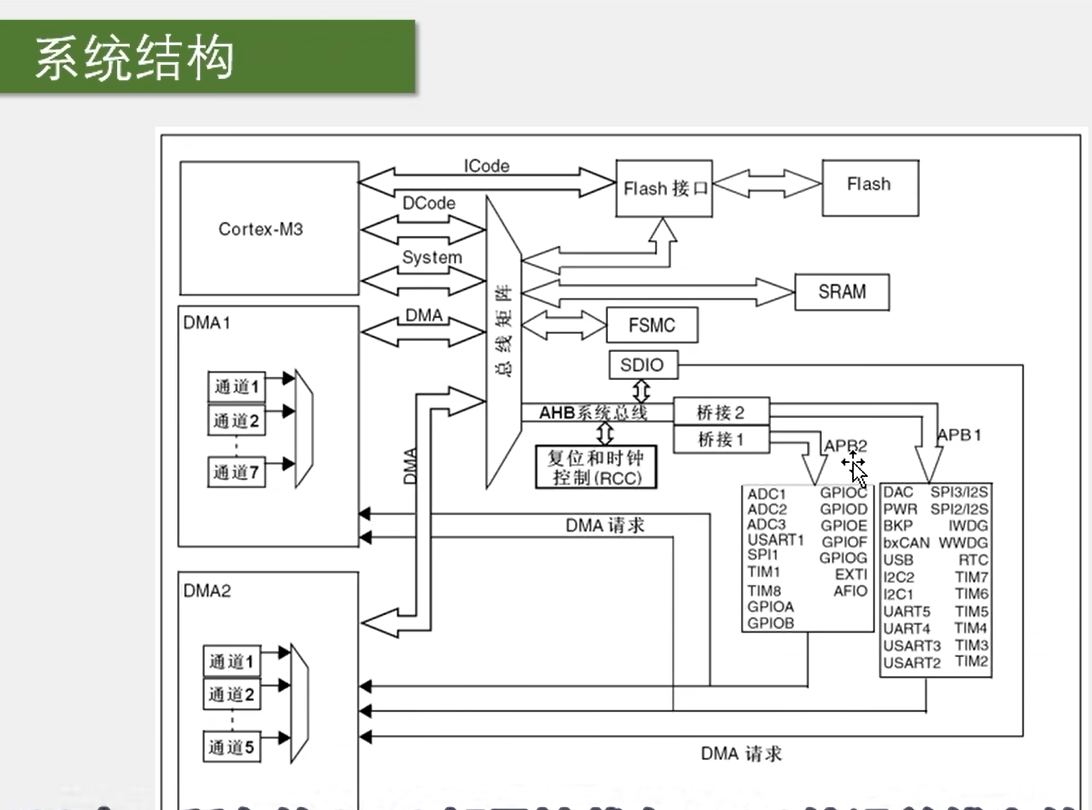

STM32系统结构：

————————

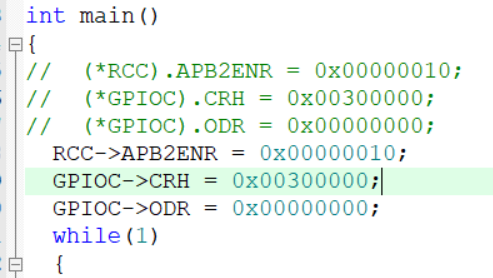

直接使用寄存器配置点灯：

（上图注释部分与非注释部分作用一样，表明此处为结构体指针）

C语言结构体与结构体指针的使用_c 结构体指针-CSDN博客

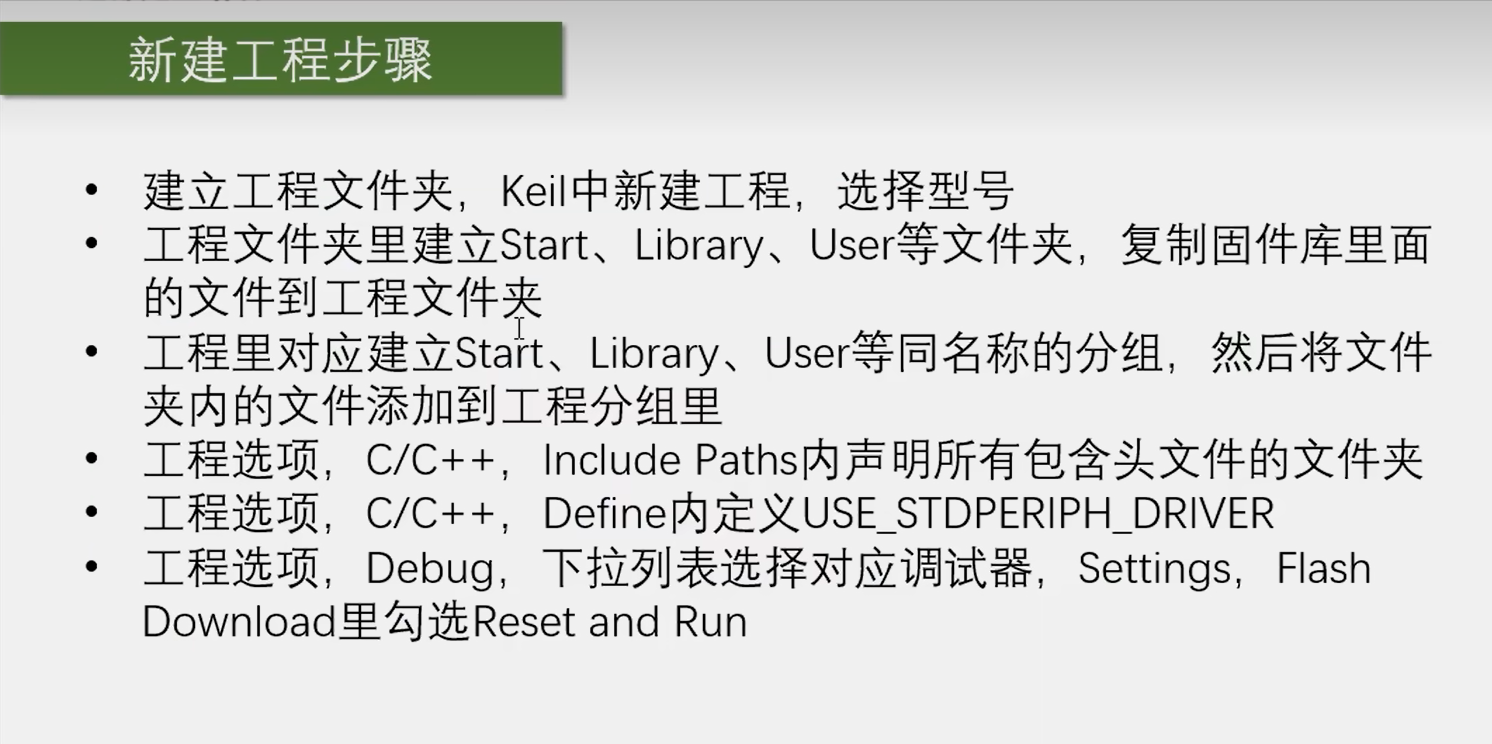

新建工程：

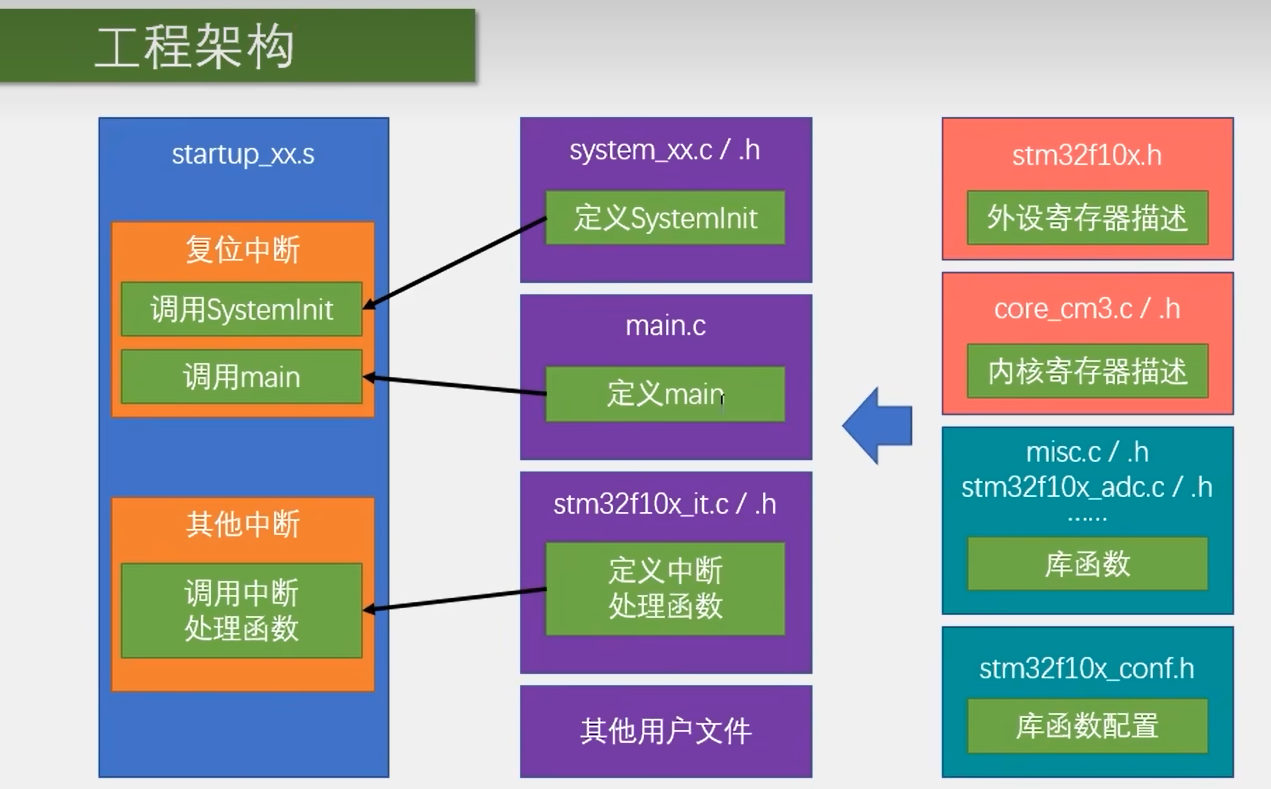

工程架构（标准库中的那些文件是干嘛用的）：

————————

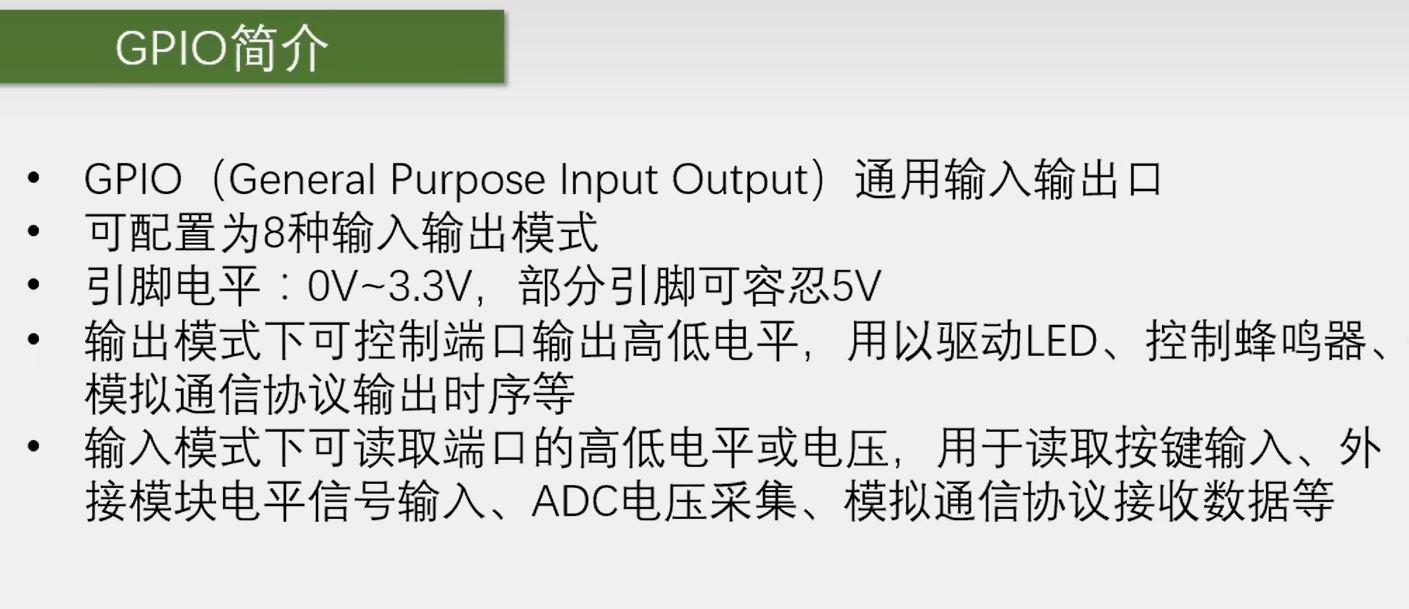

GPIO：

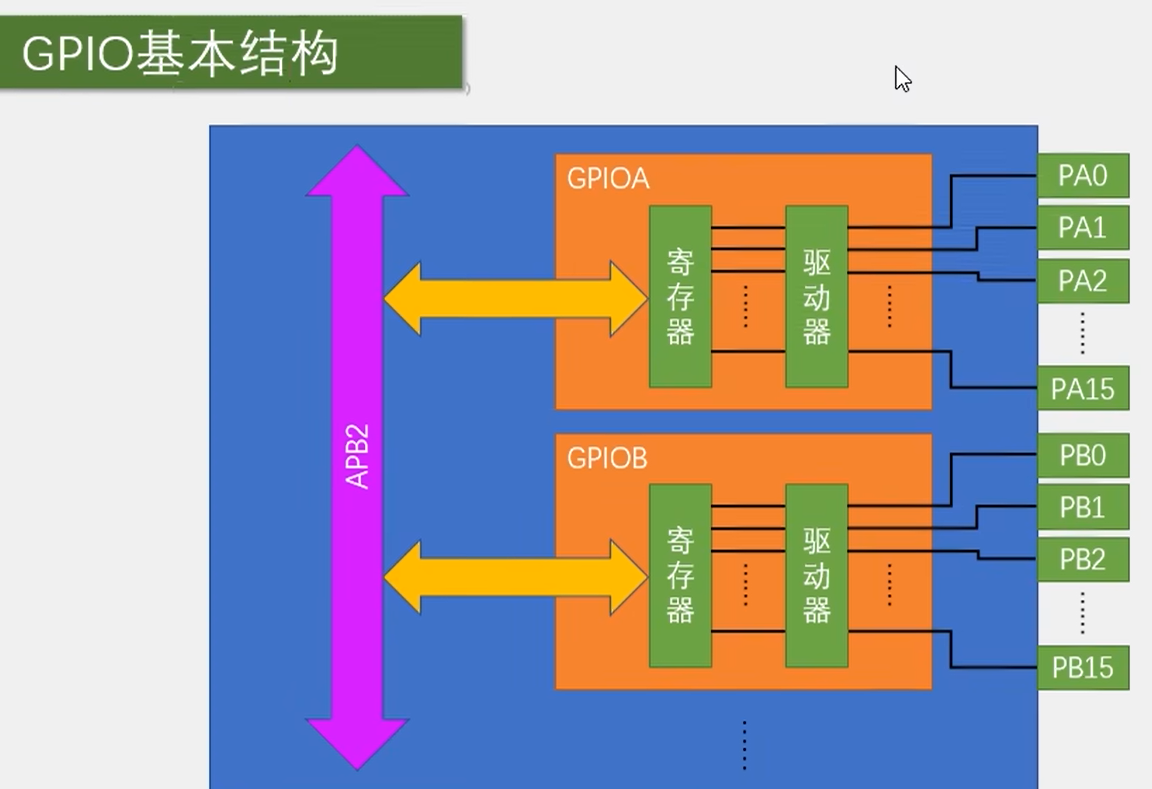

GPIO基本结构：

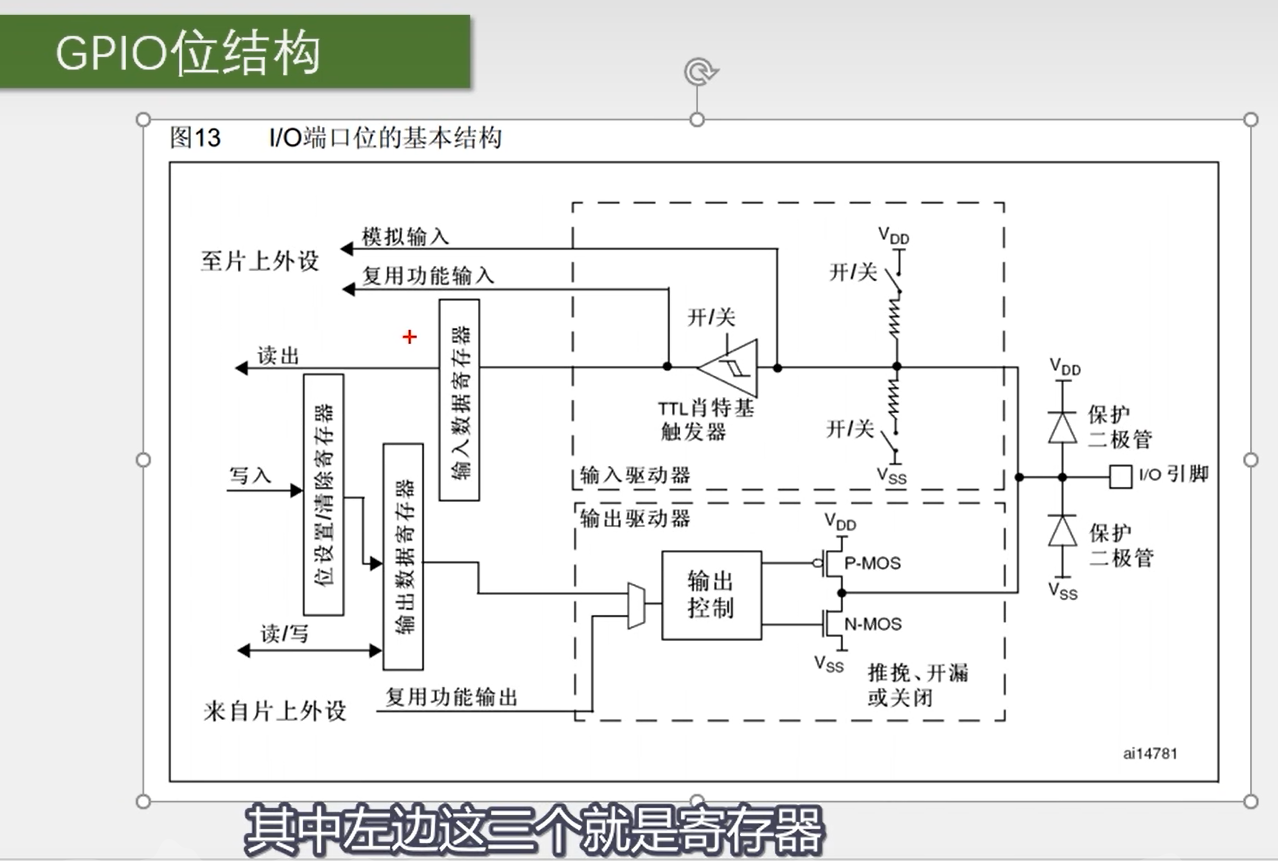

GPIO位结构图：

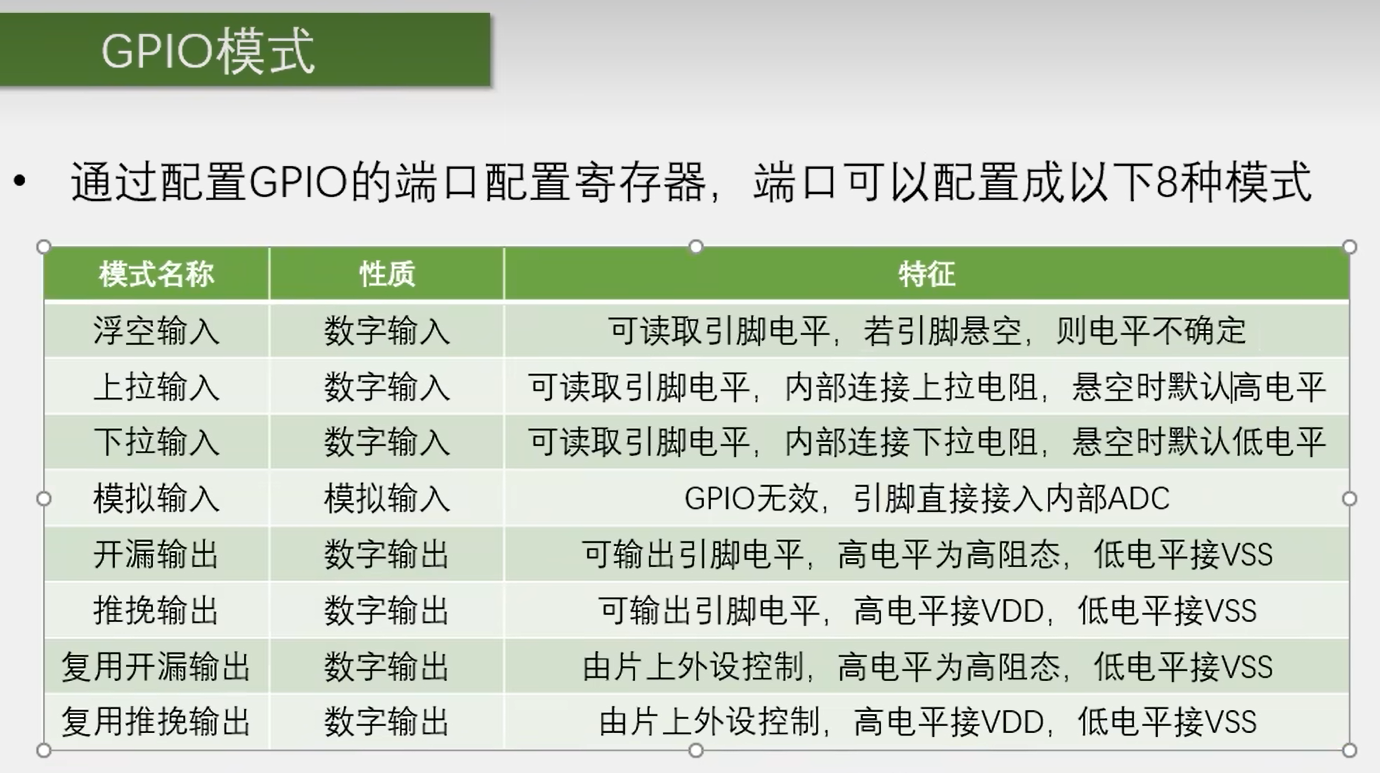

GPIO模式：

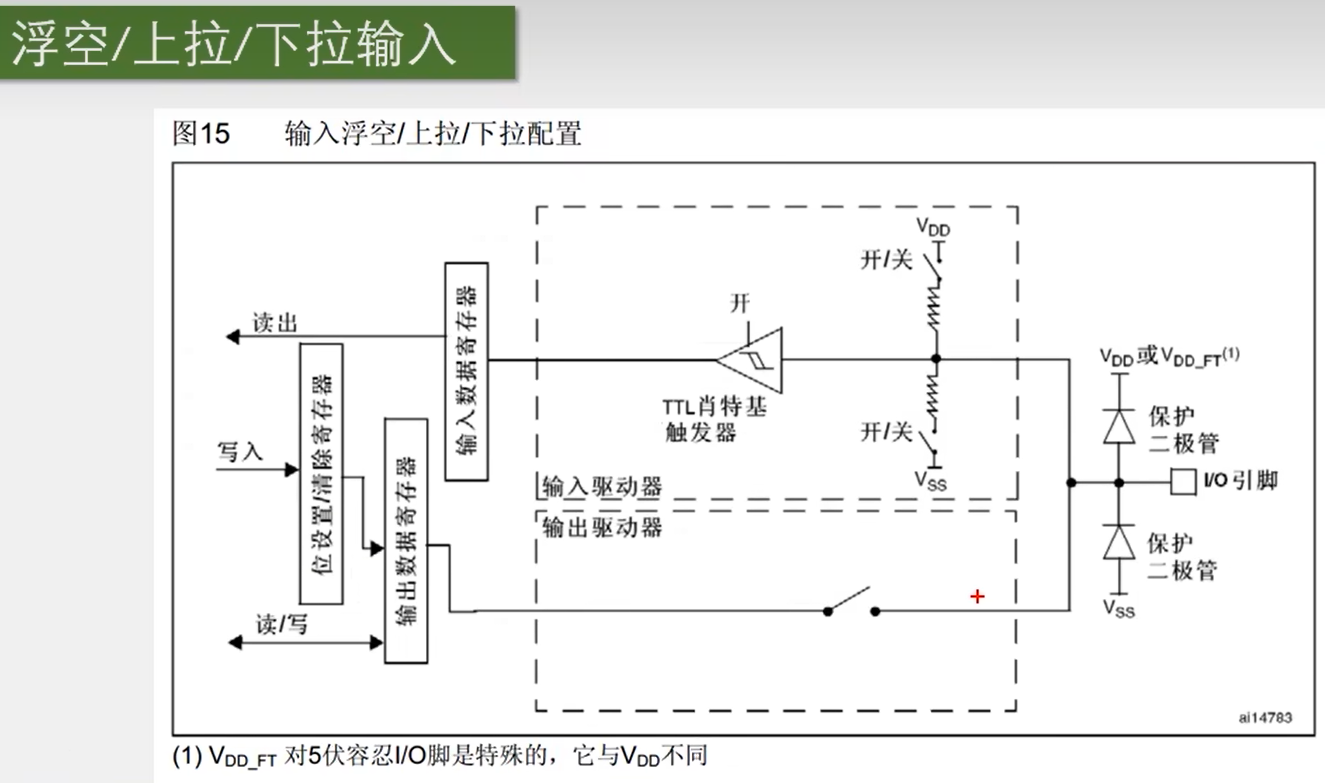

浮空输入/上拉输入/下拉输入：

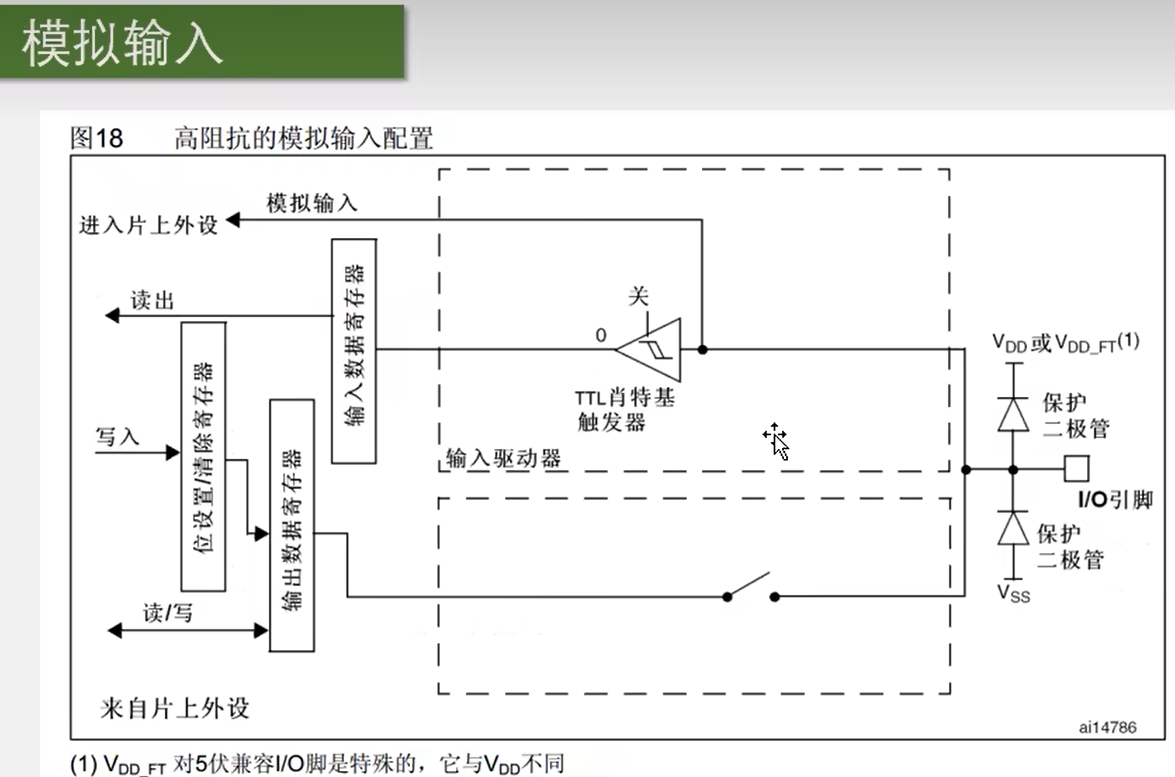

模拟输入：

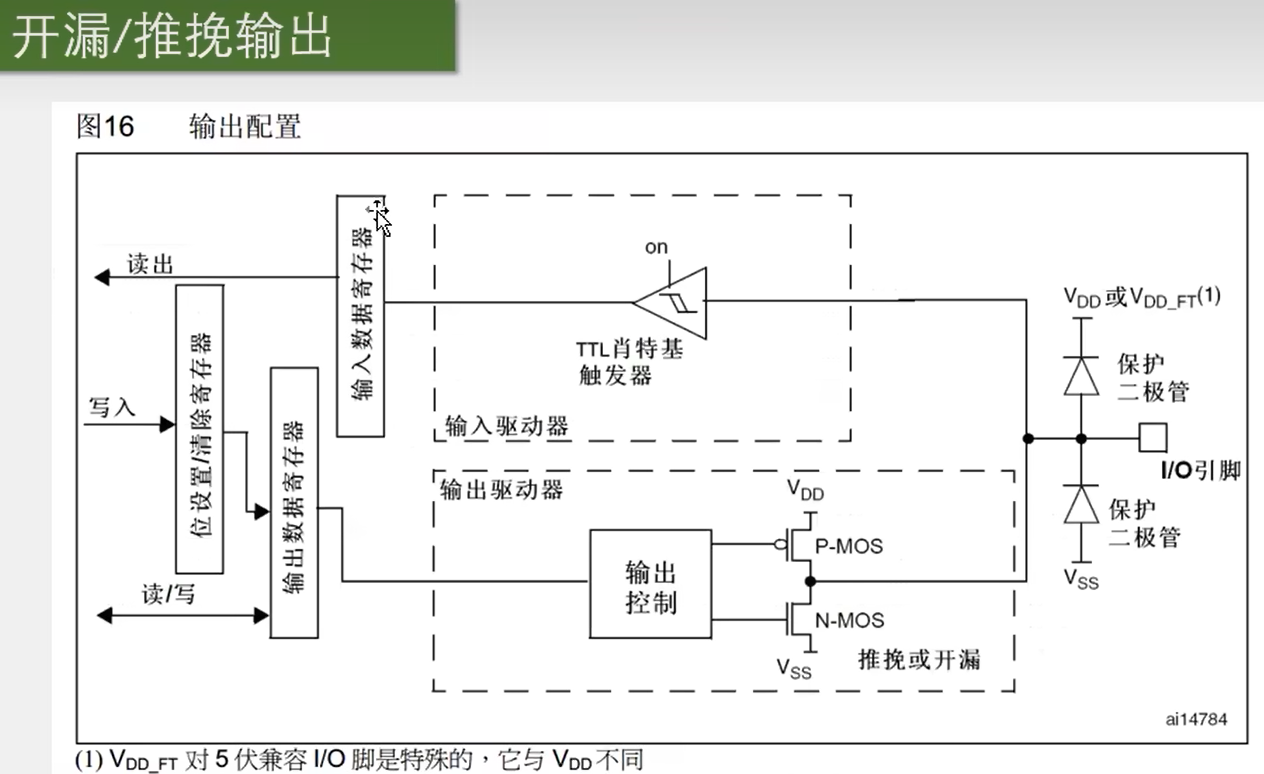

开漏输出/推挽输出：

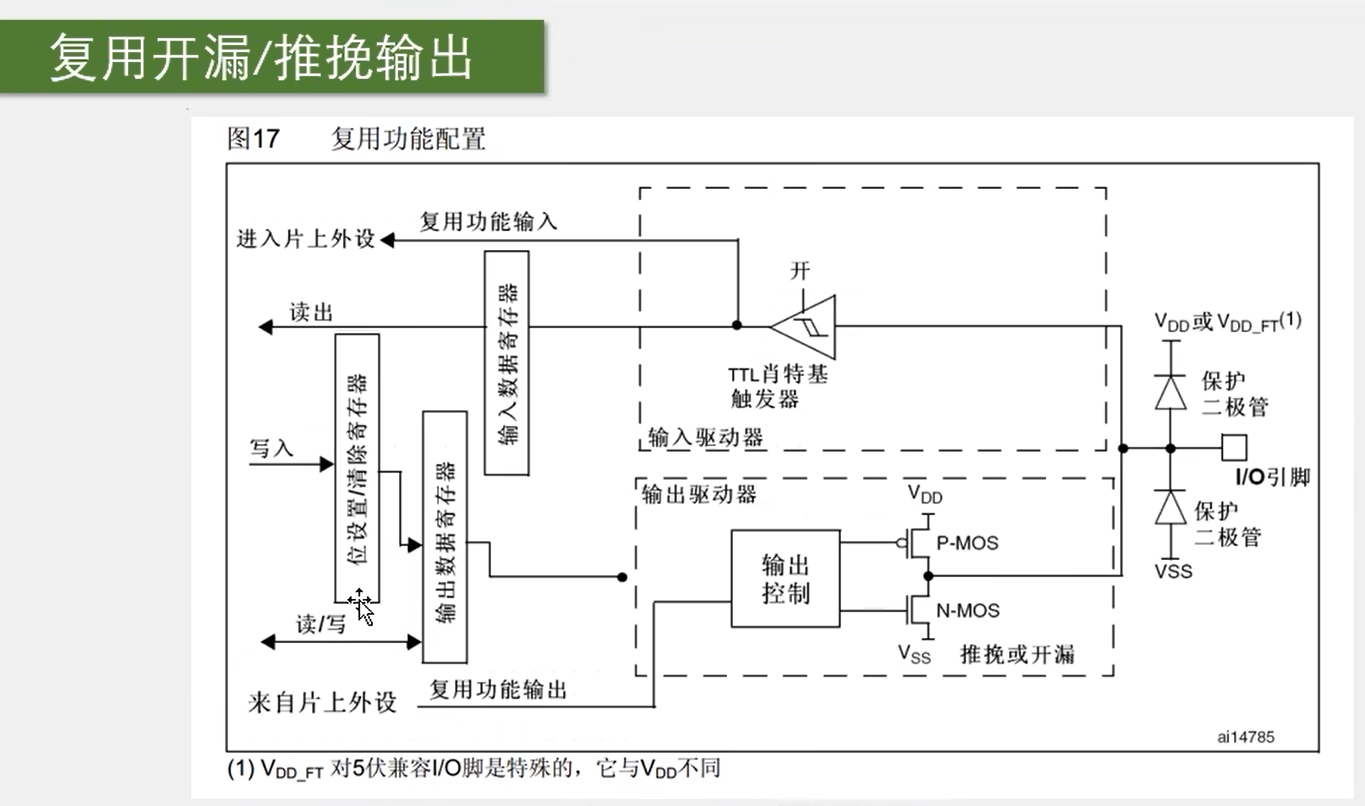

复用开漏输出/复用推挽输出：

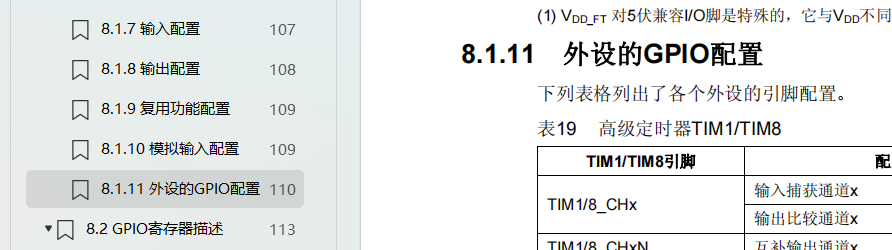

GPIO外设的推荐配置可以参考这里：

NVIC：

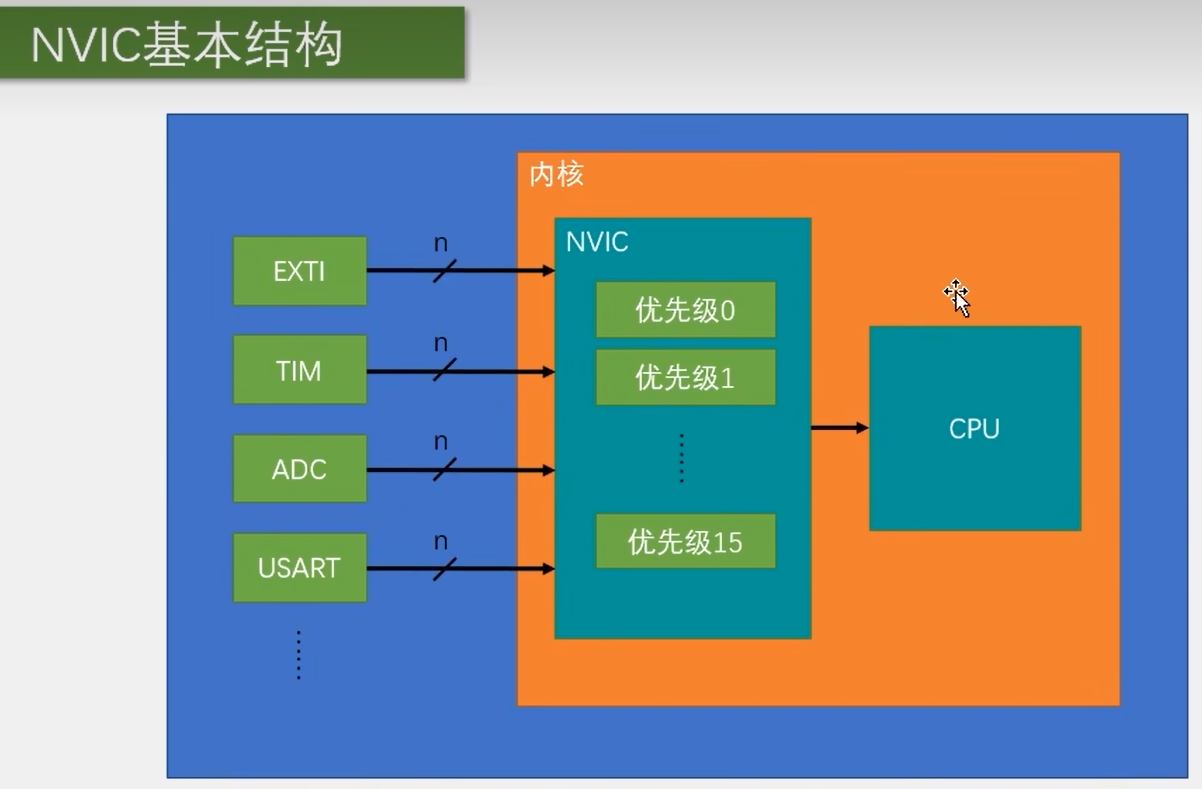

NVIC基本结构（用来管理中断的）：

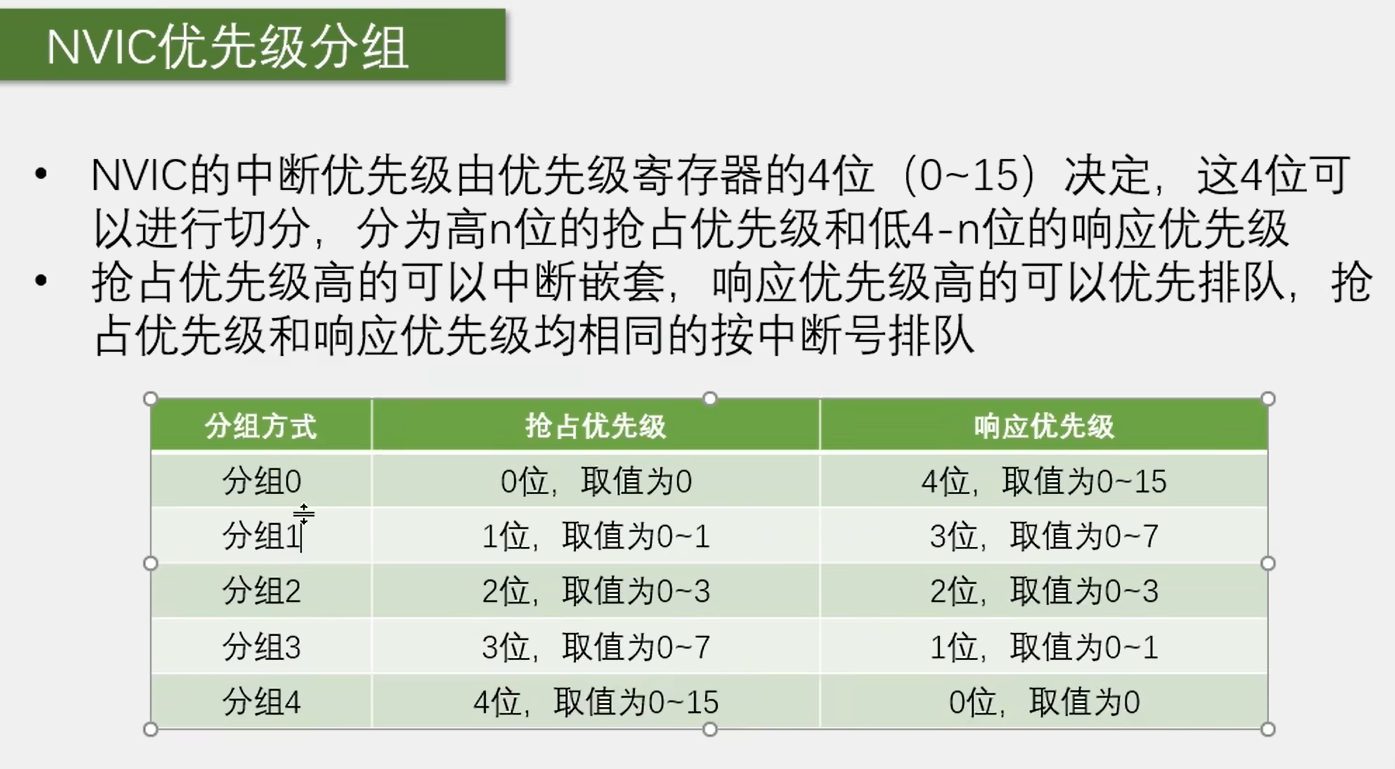

NVIC优先级分组：

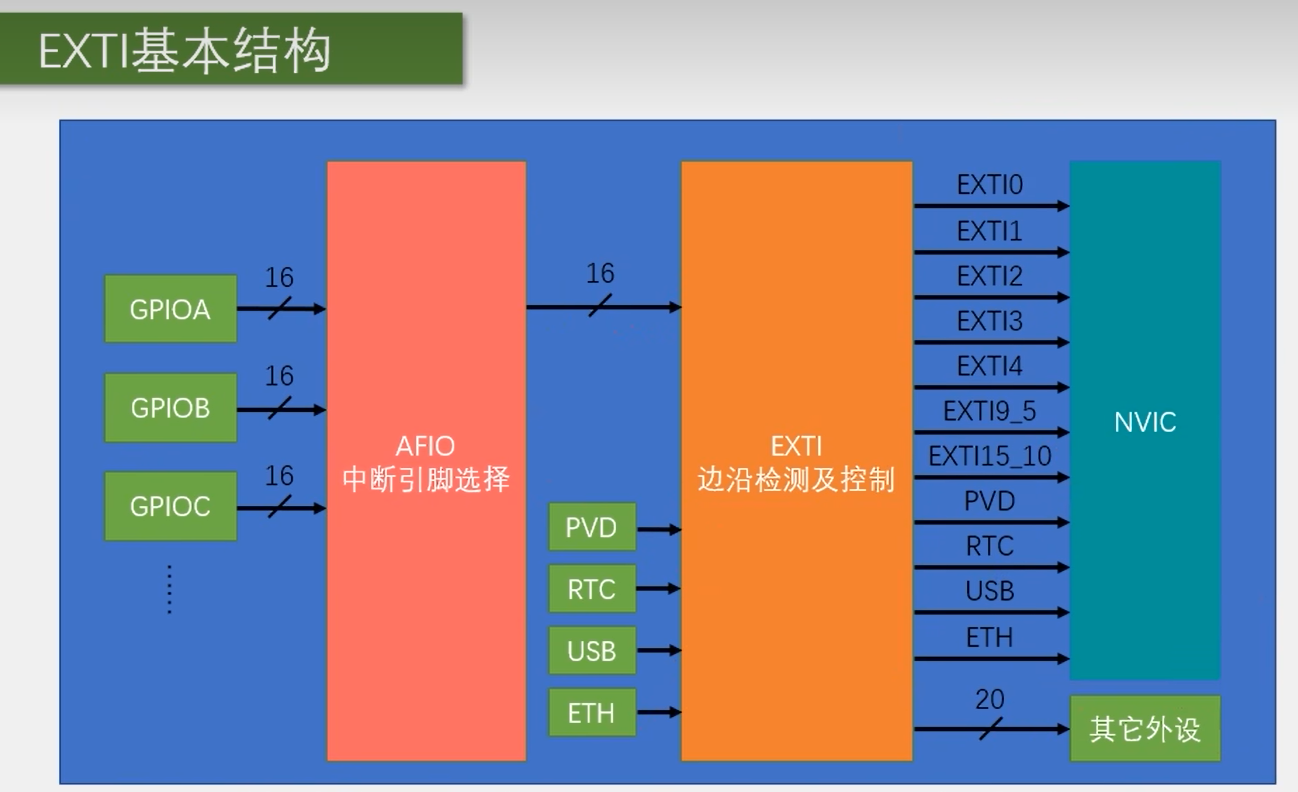

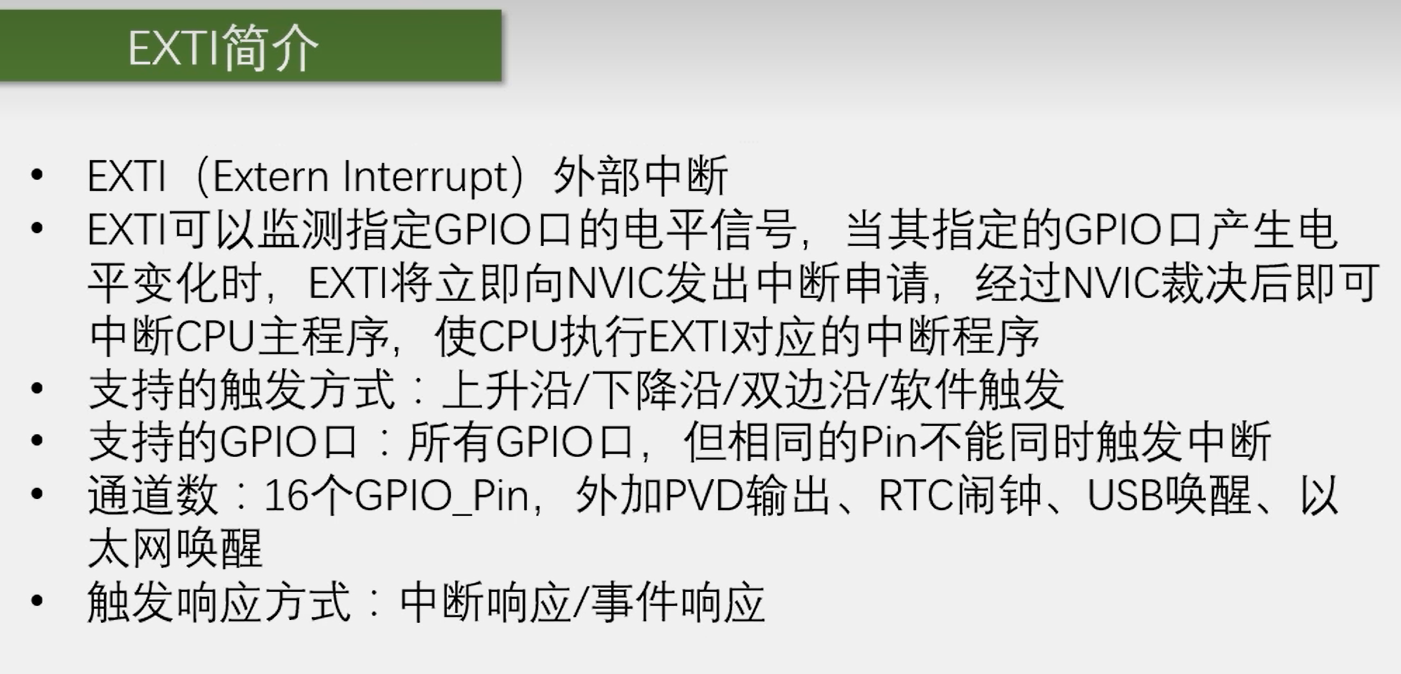

外部中断（EXTI）：

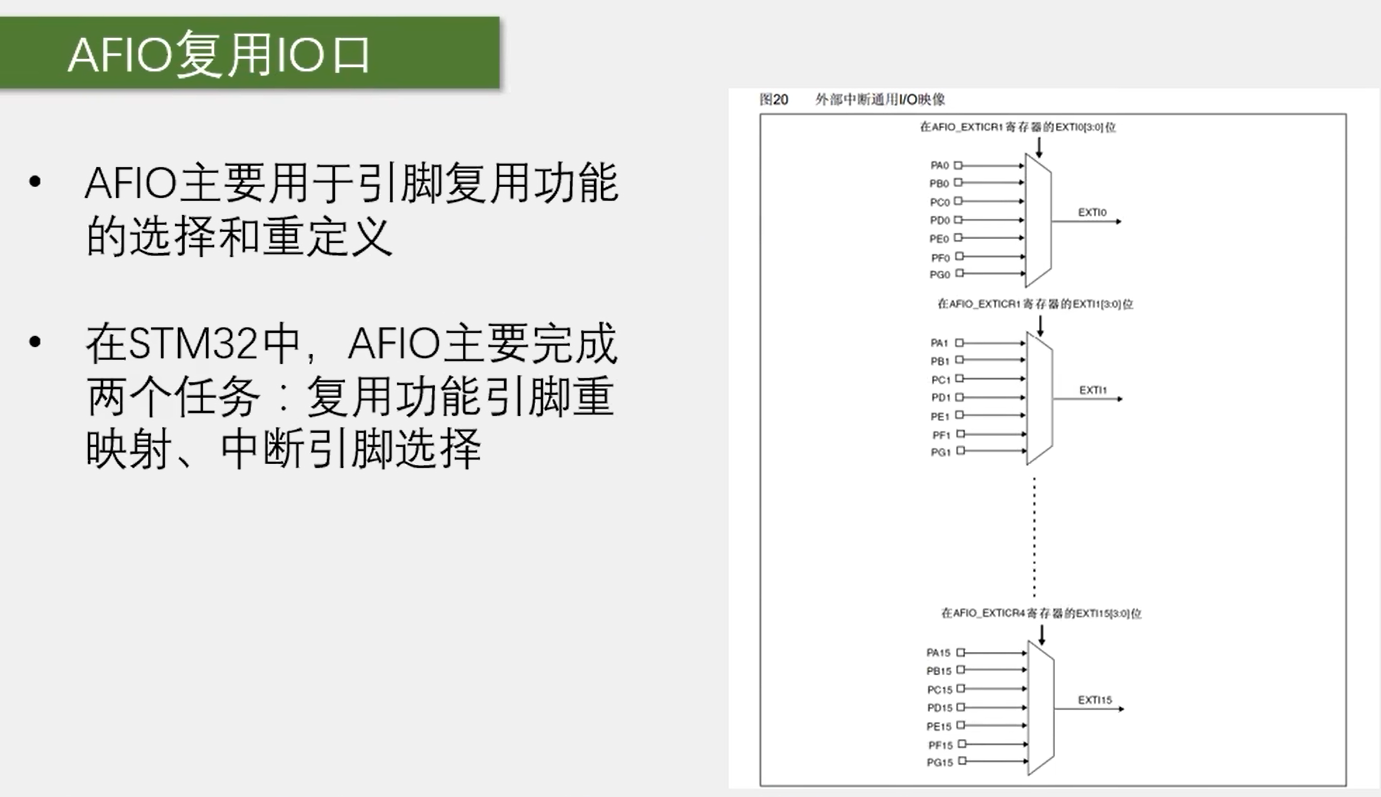

AFIO（数据选择器）：（例：在PA0，PB0，PC0...中选一个接入EXTI，这就是为什么所有GPIO口都能触发中断，但相同的Pin不能同时触发中断的原因）

中断优先级：1.先判断抢占优先级，高抢占优先级可以打断低抢占优先级的中断

2.如果抢占优先级相同，再判断响应优先级，高响应优先级不能打断低响应优先级

————————

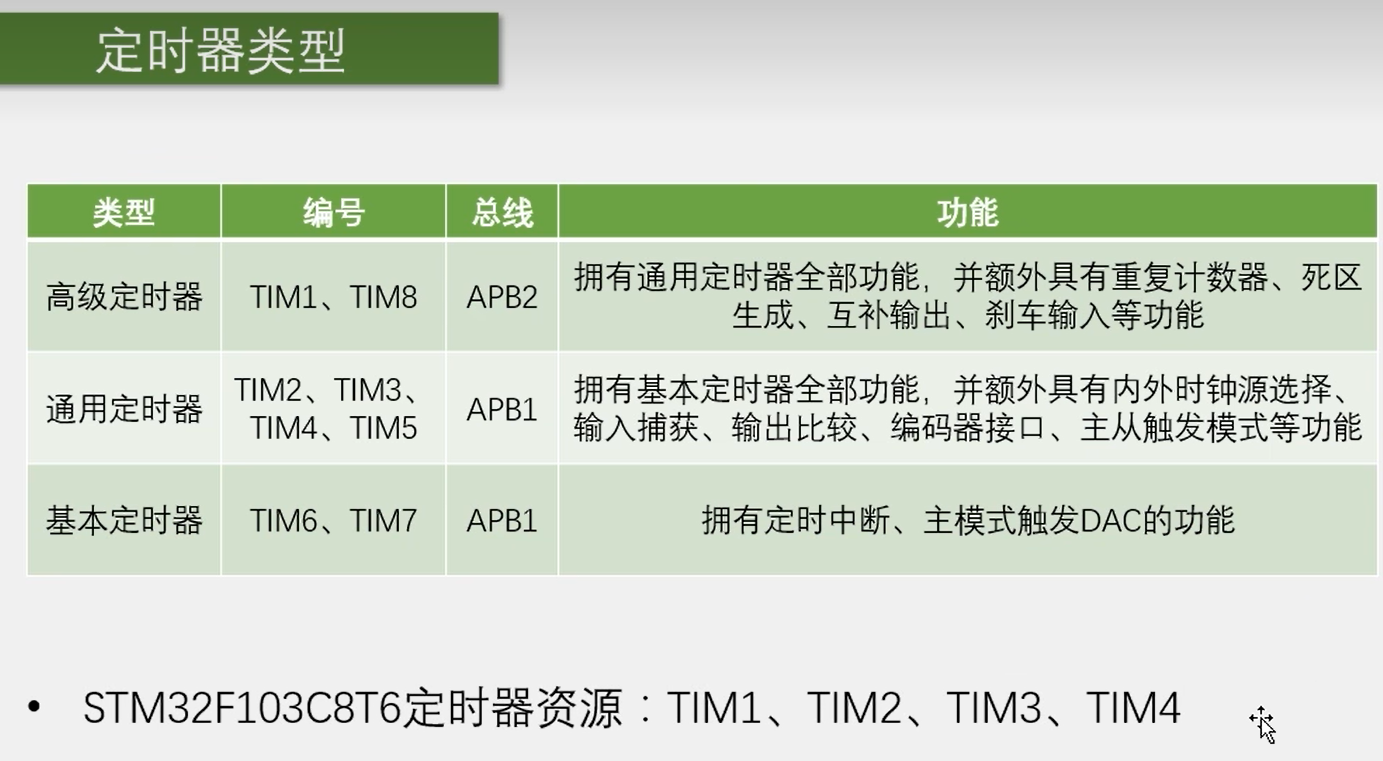

定时器：

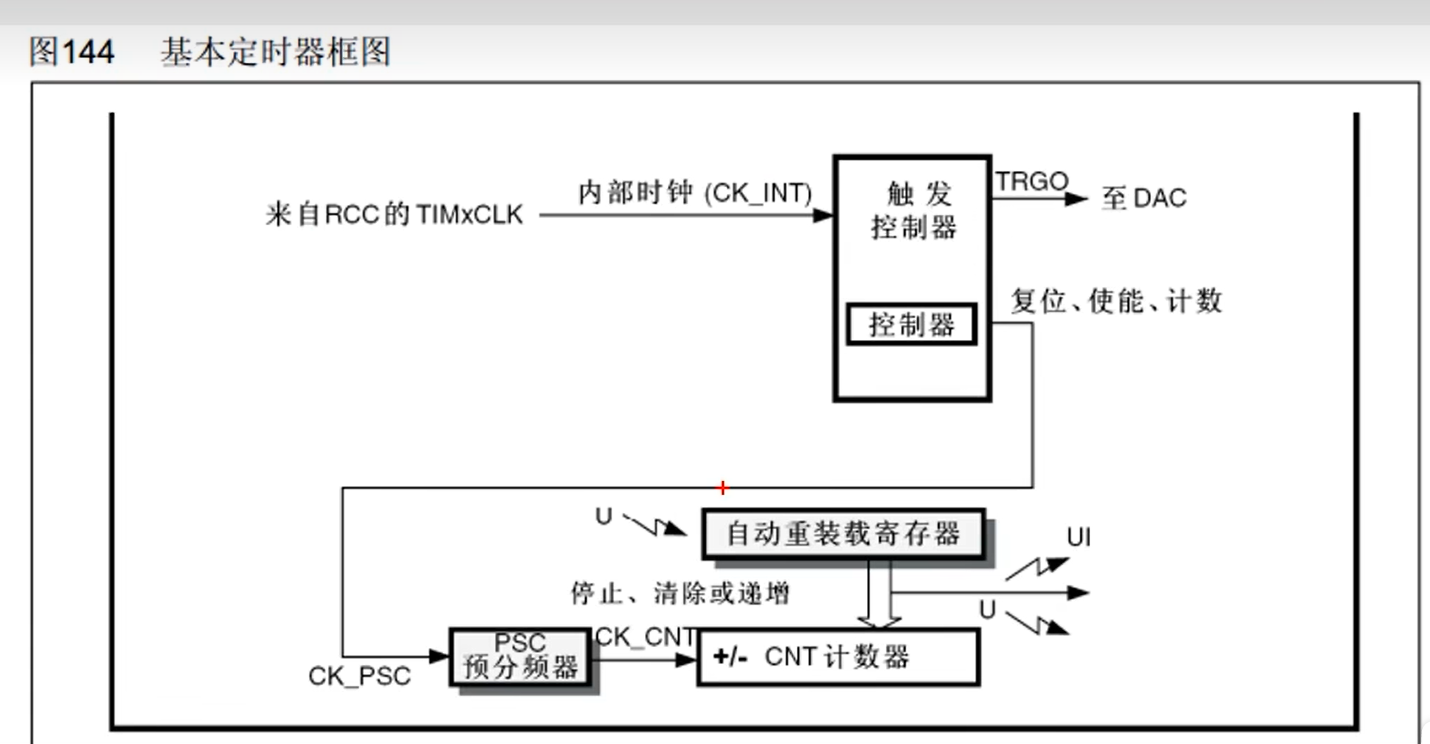

基本定时器框图：

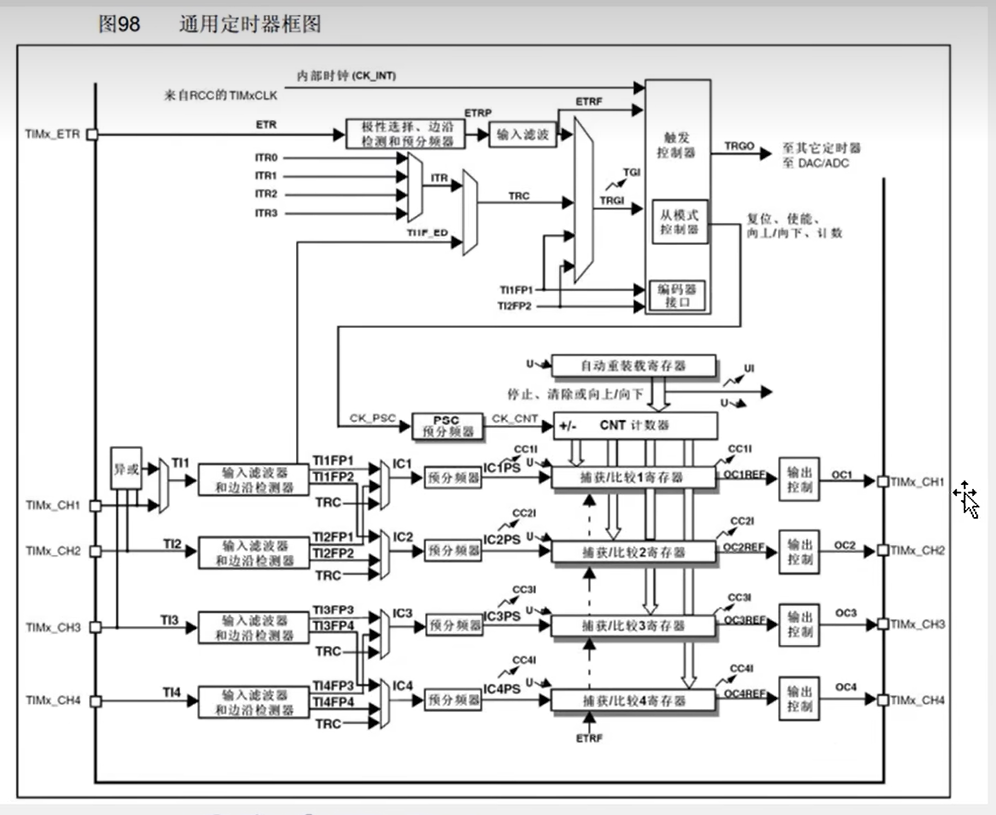

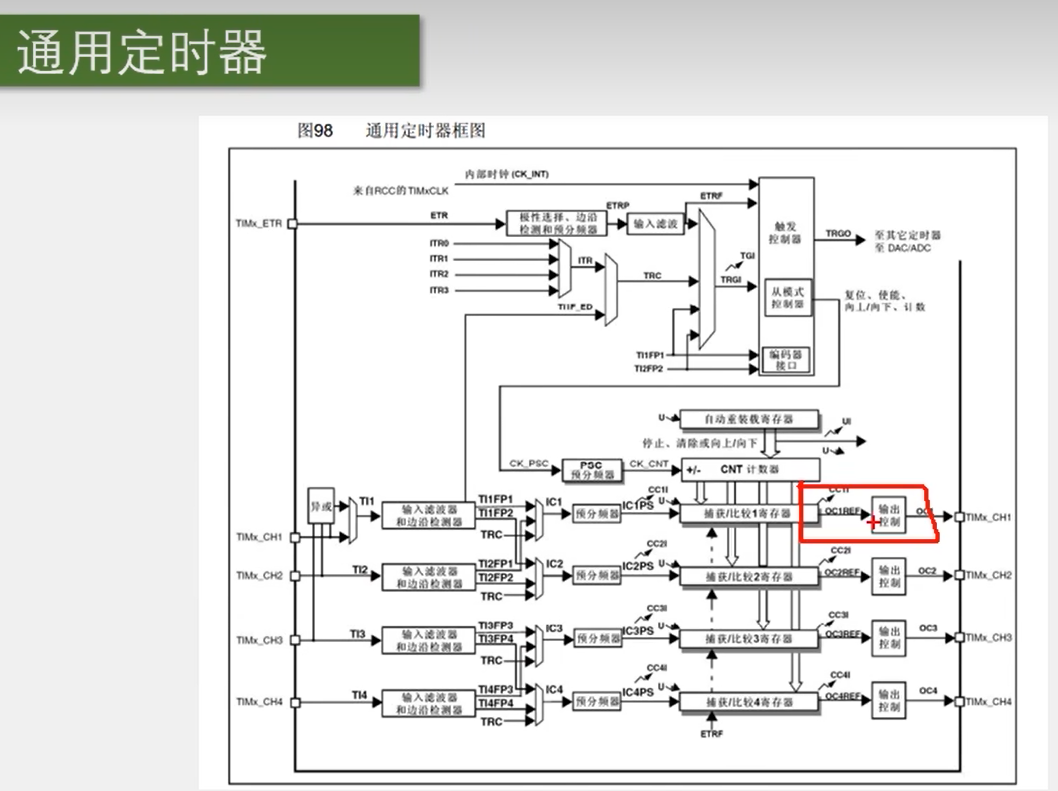

通用定时器框图：

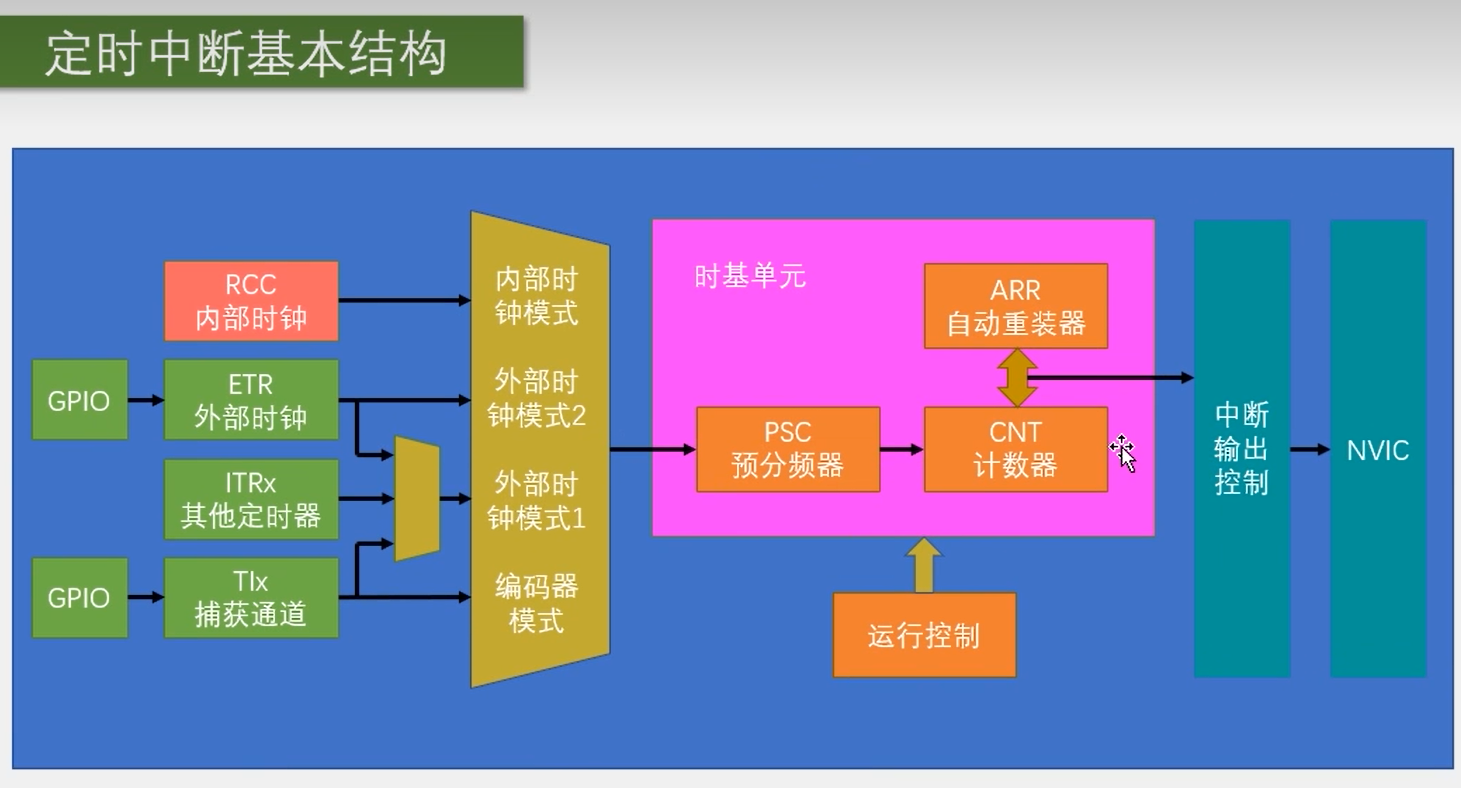

定时中断基本结构：

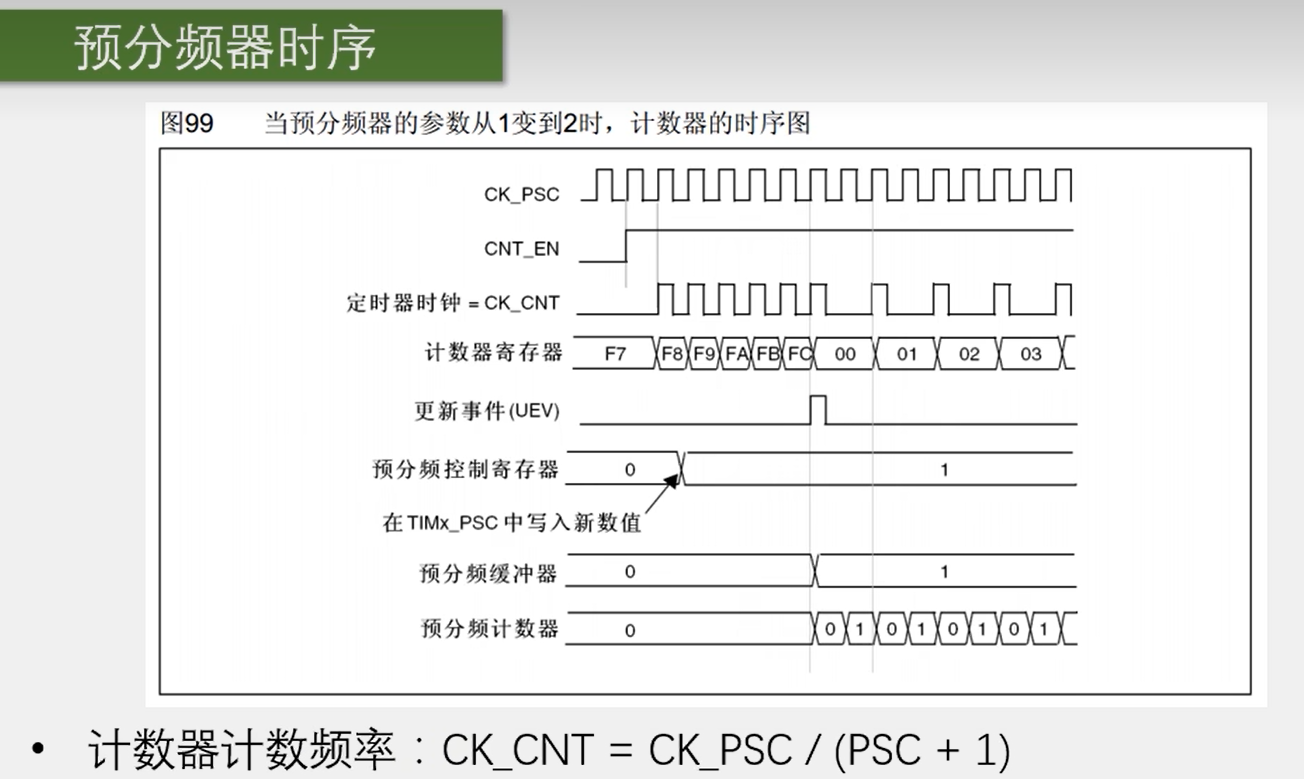

预分频器时序：

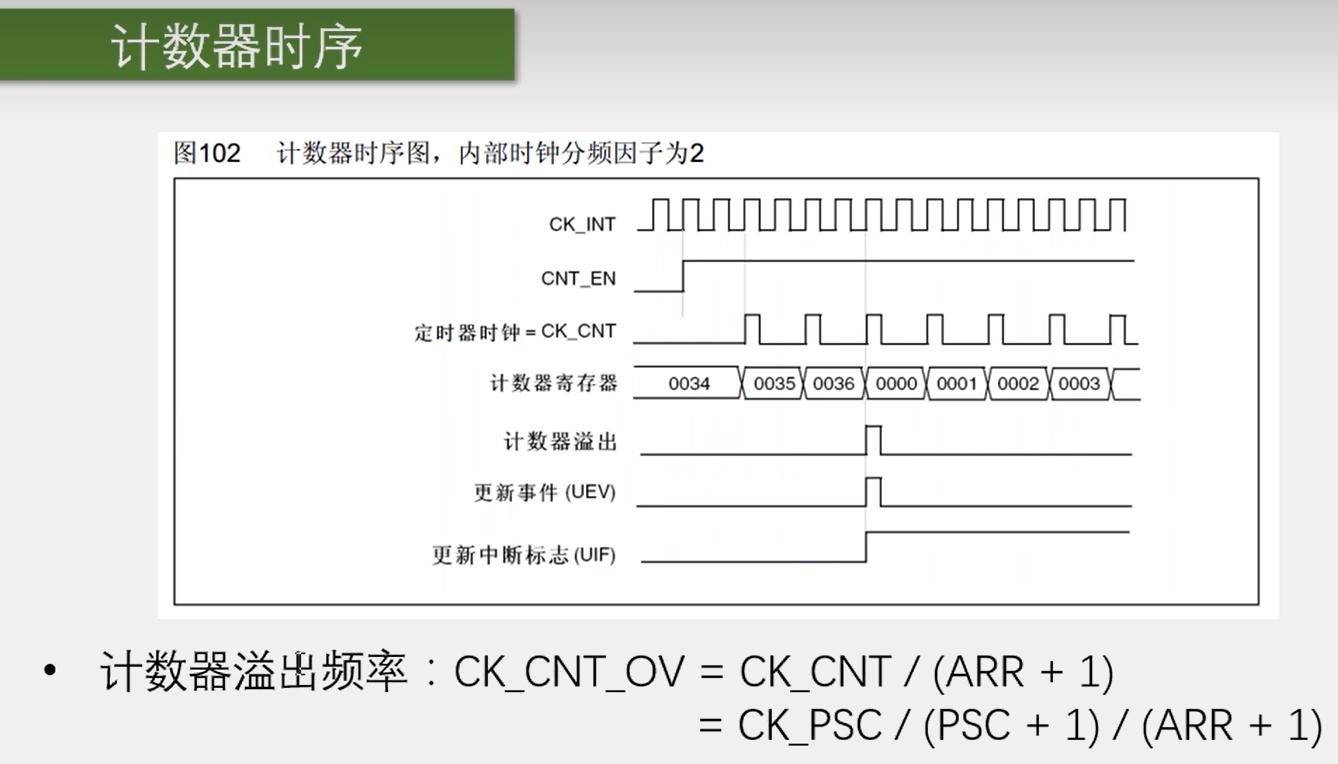

计数器时序：

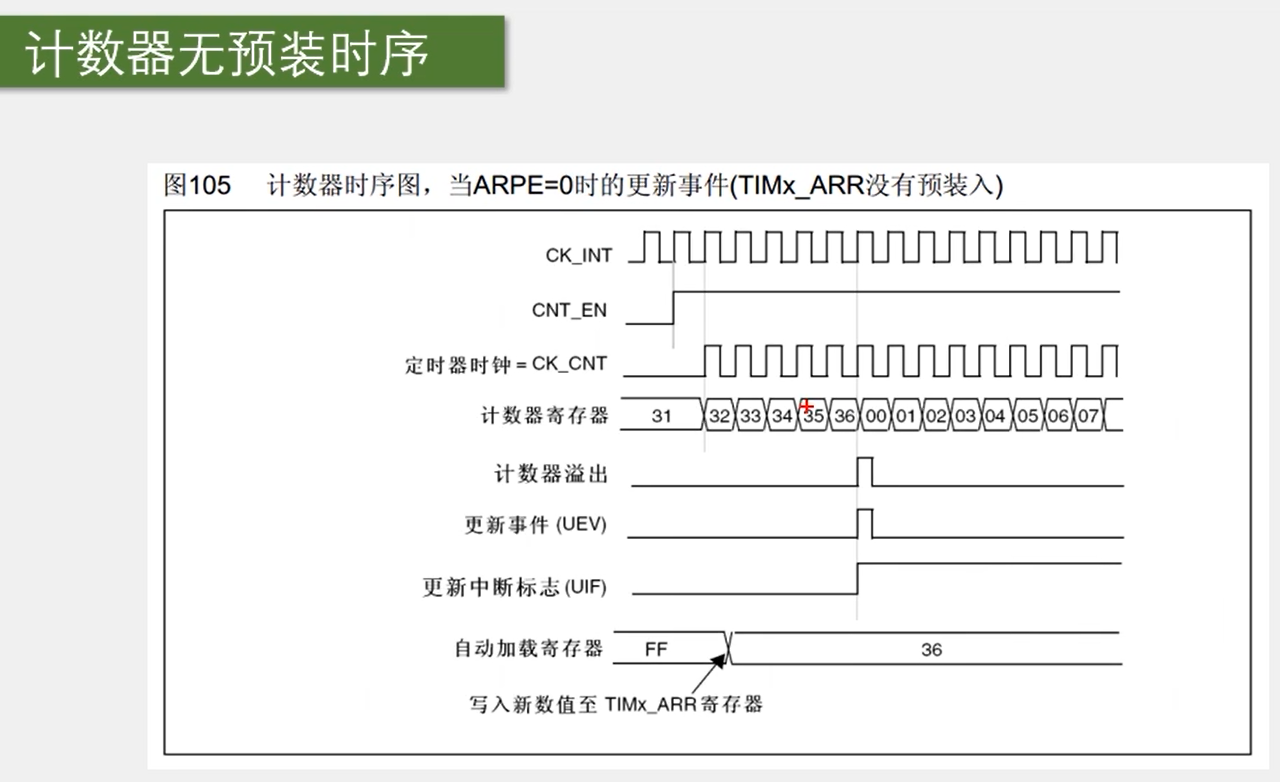

无预装 自动重装影子寄存器 时序图：

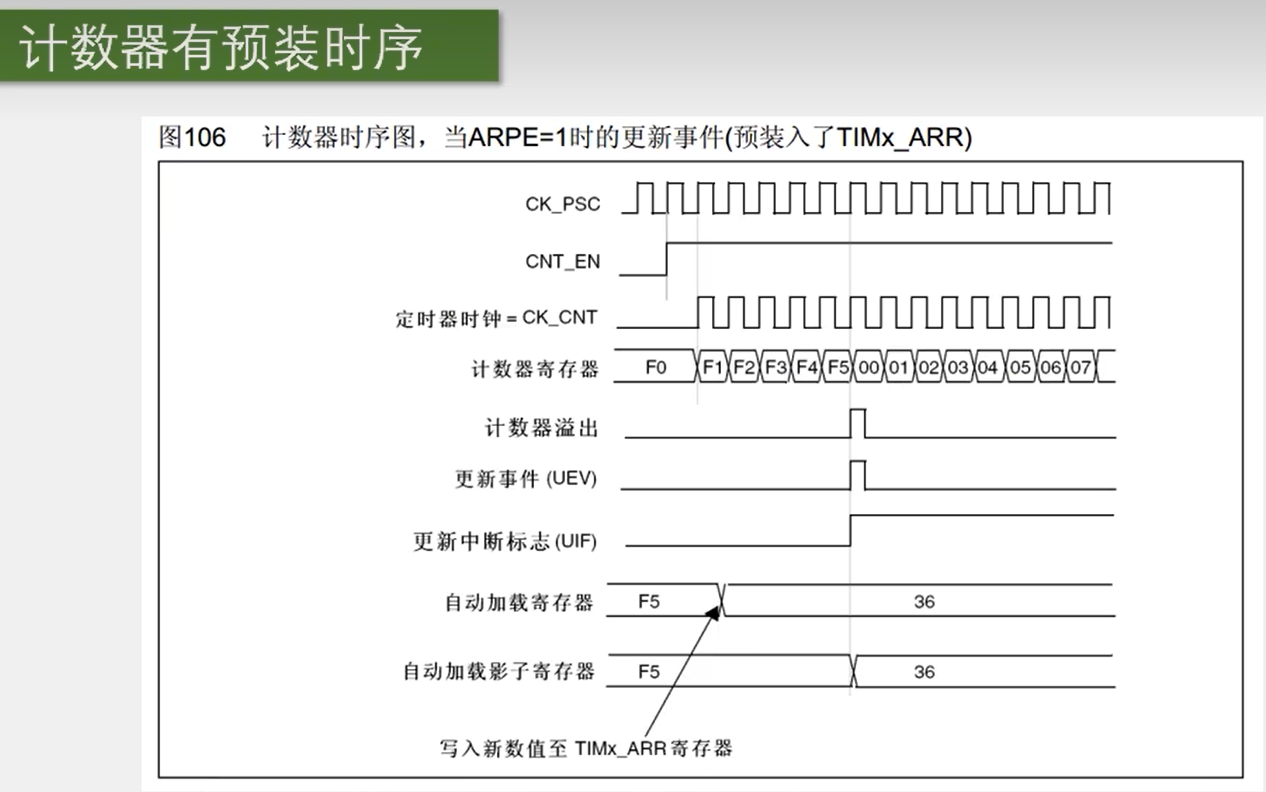

有预装 自动重装影子寄存器 时序图：

通用定时器输出比较：

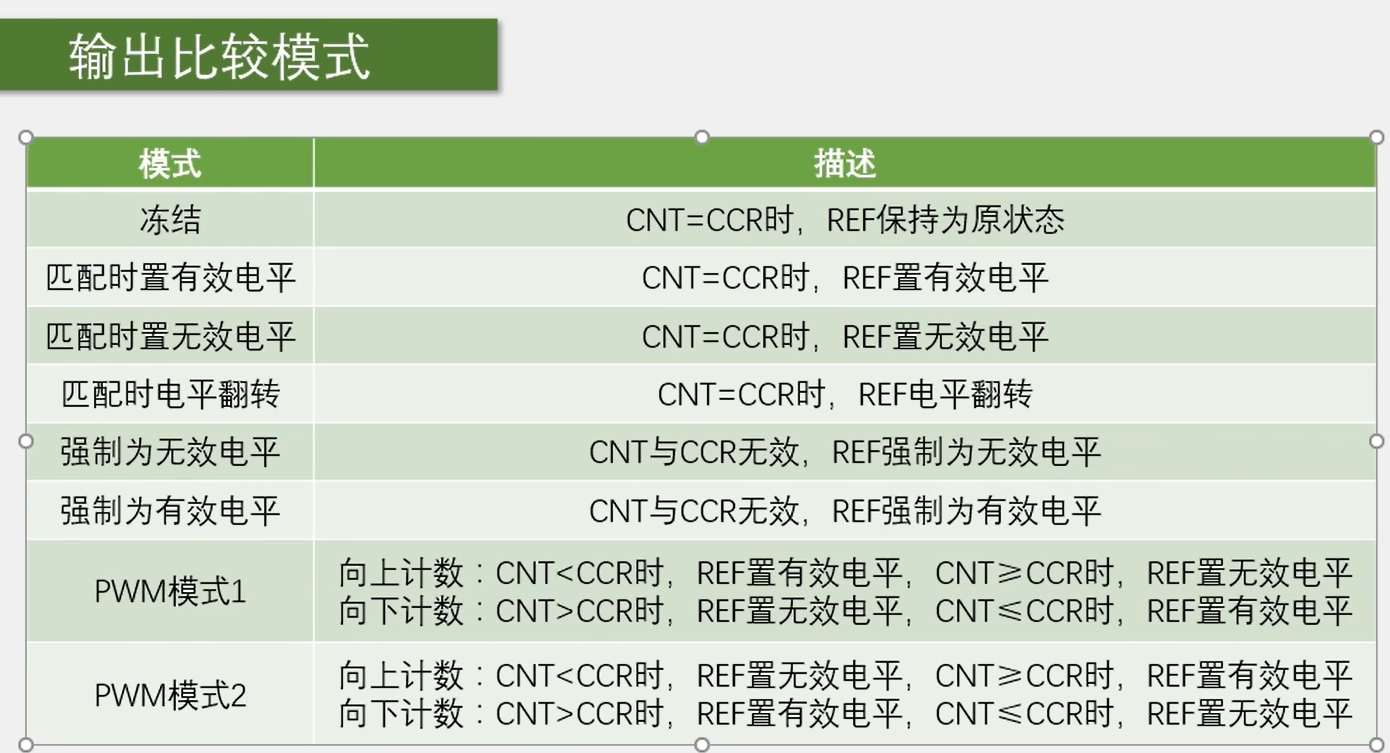

输出比较模式（8种）：

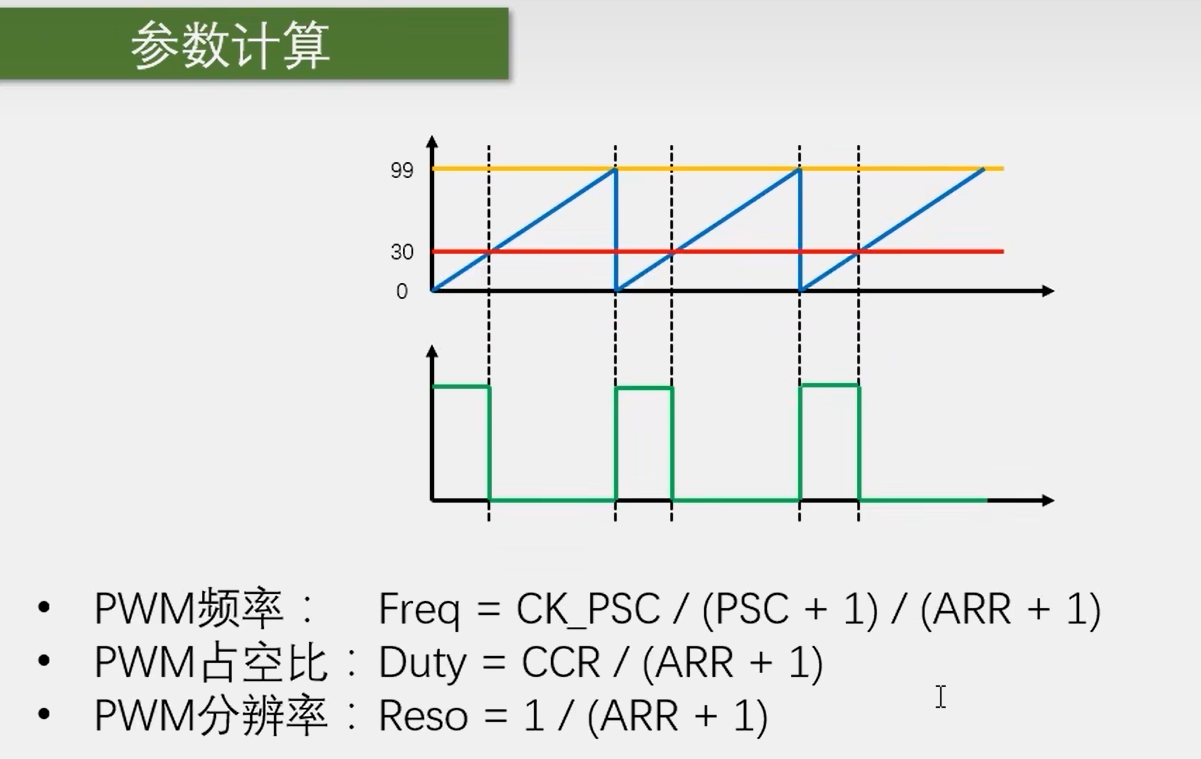

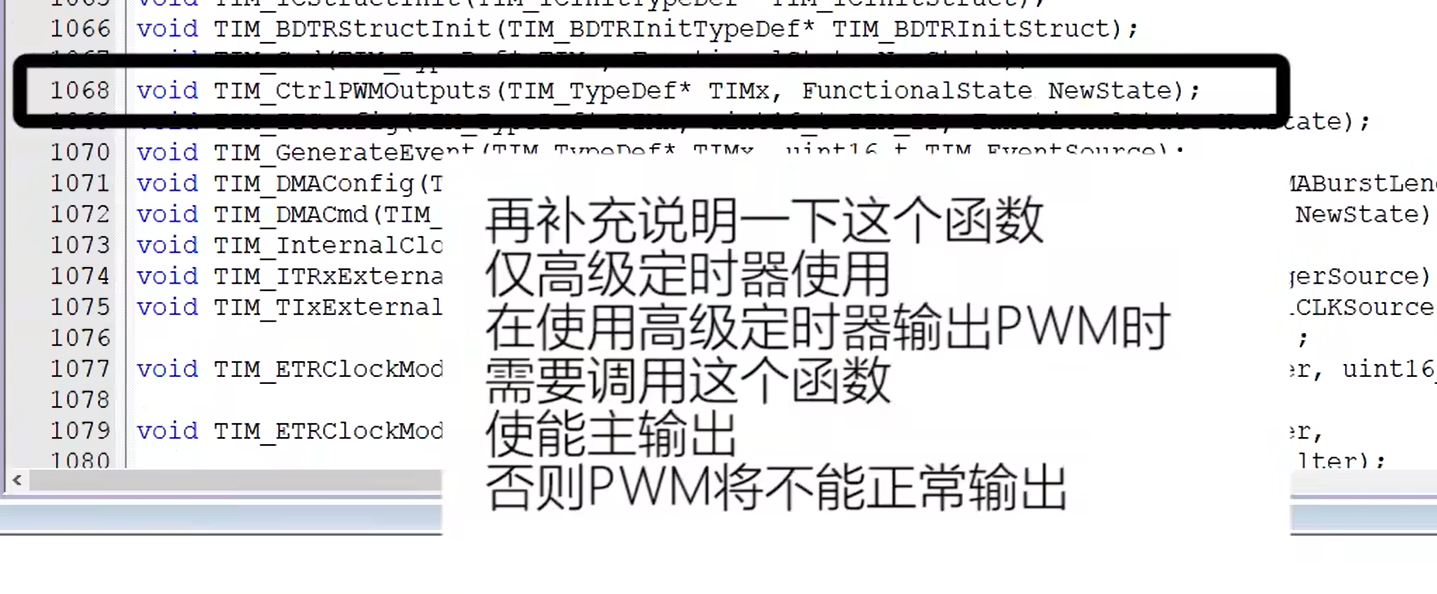

PWM：

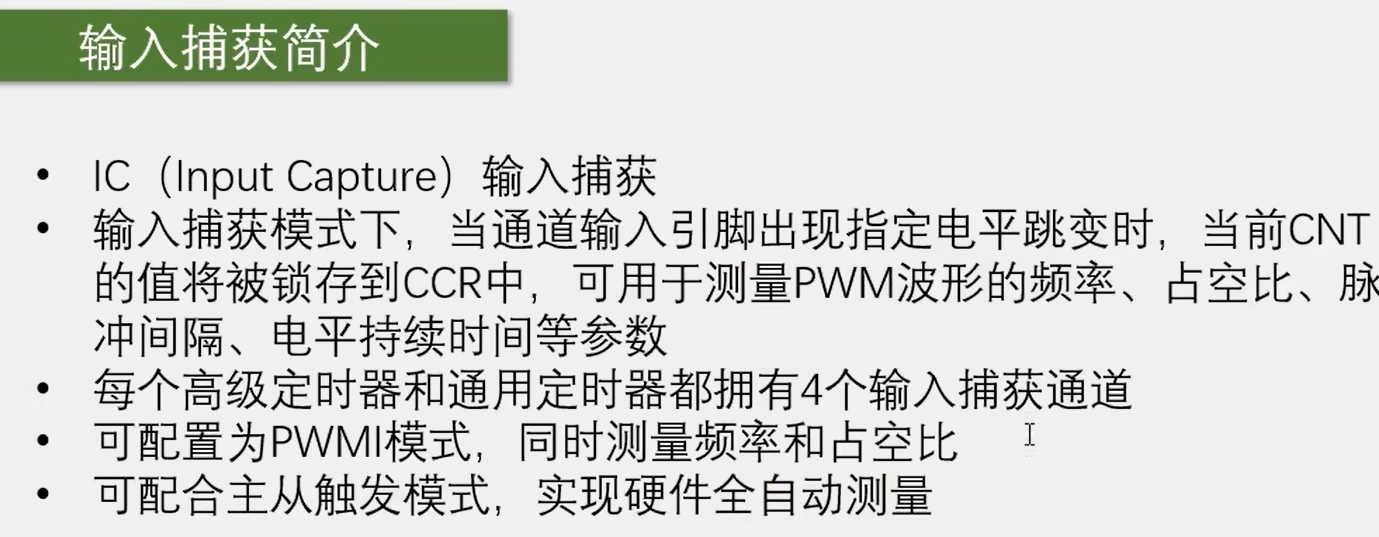

输入捕获：

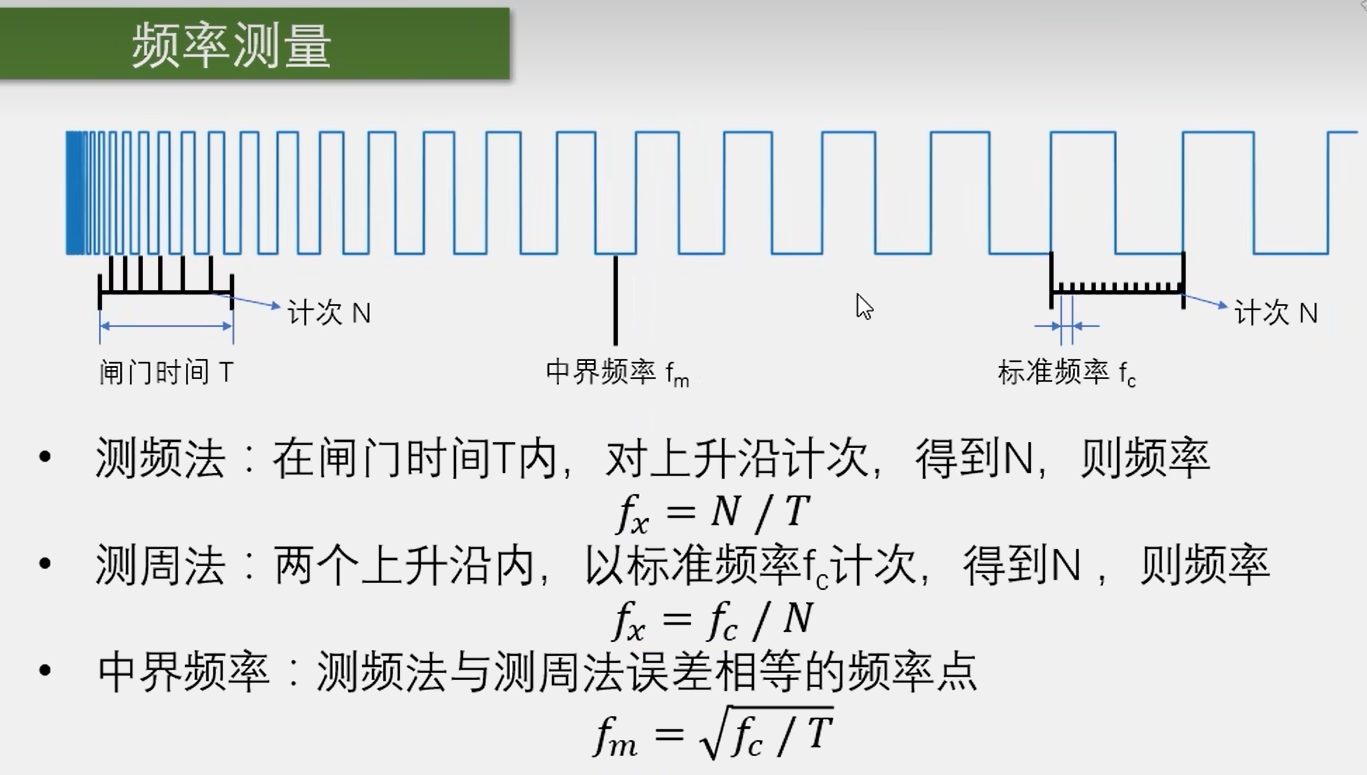

测量频率的两种方法：

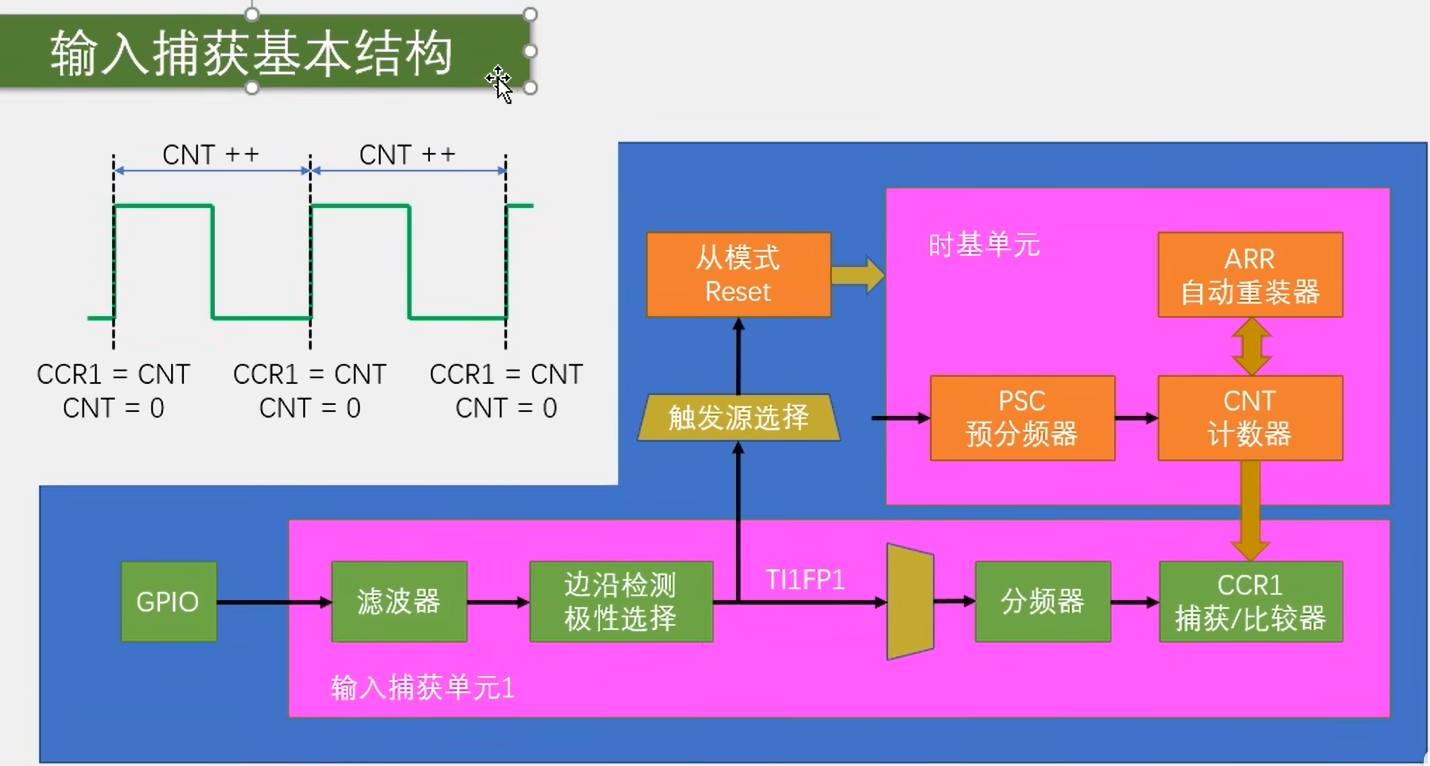

输入捕获基本结构：

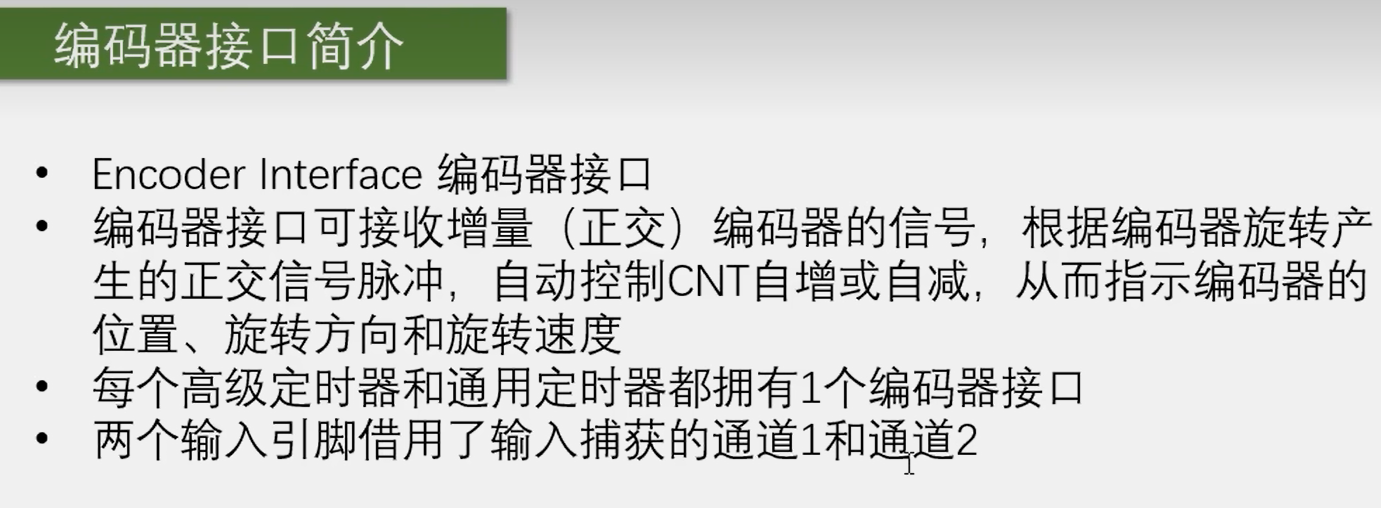

定时器编码器接口：

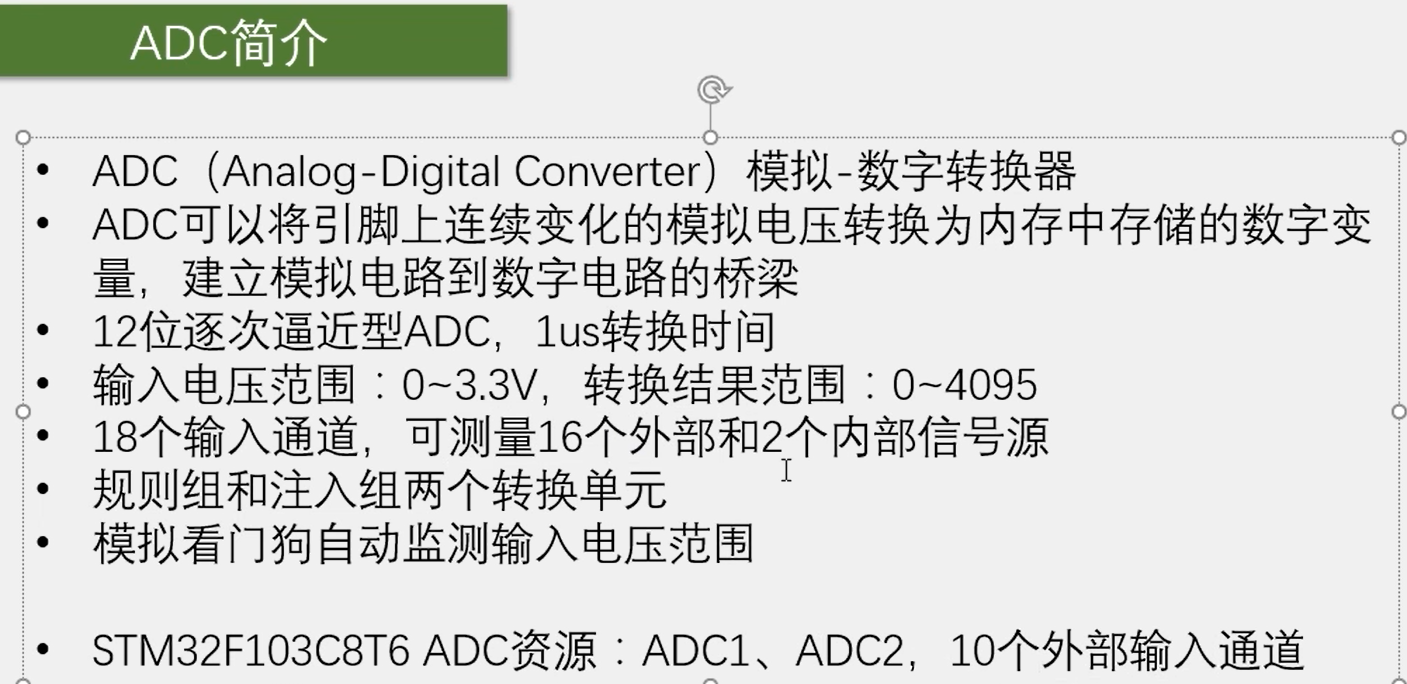

ADC：

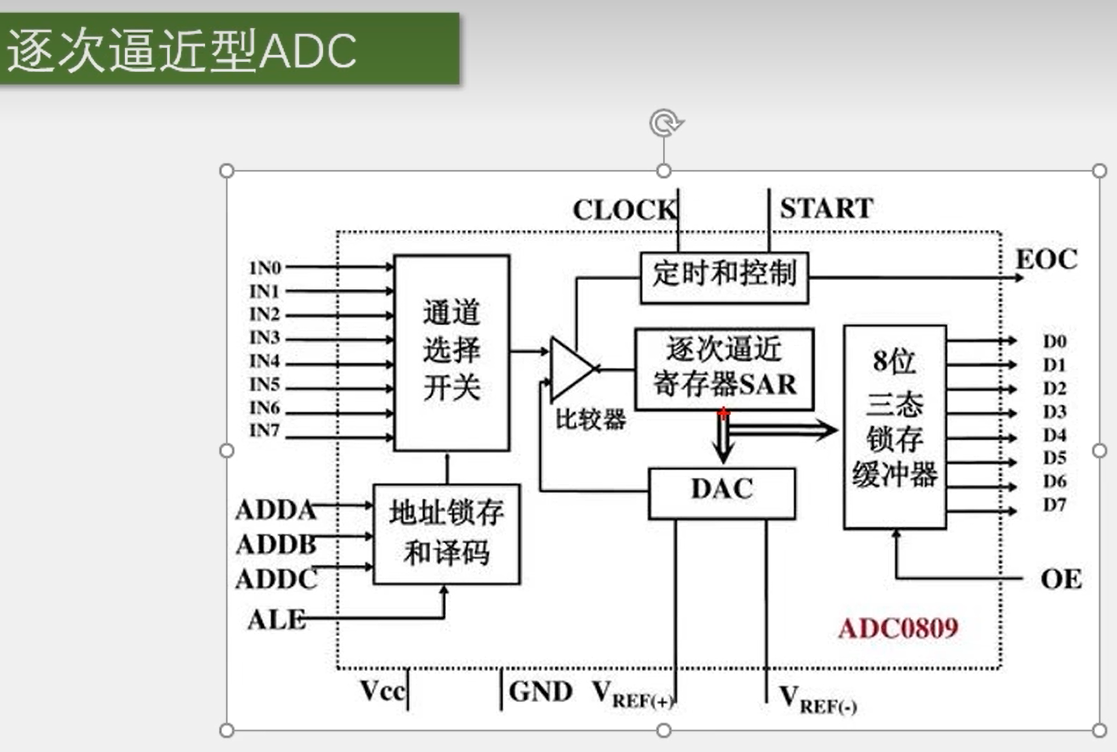

逐次逼近ADC：

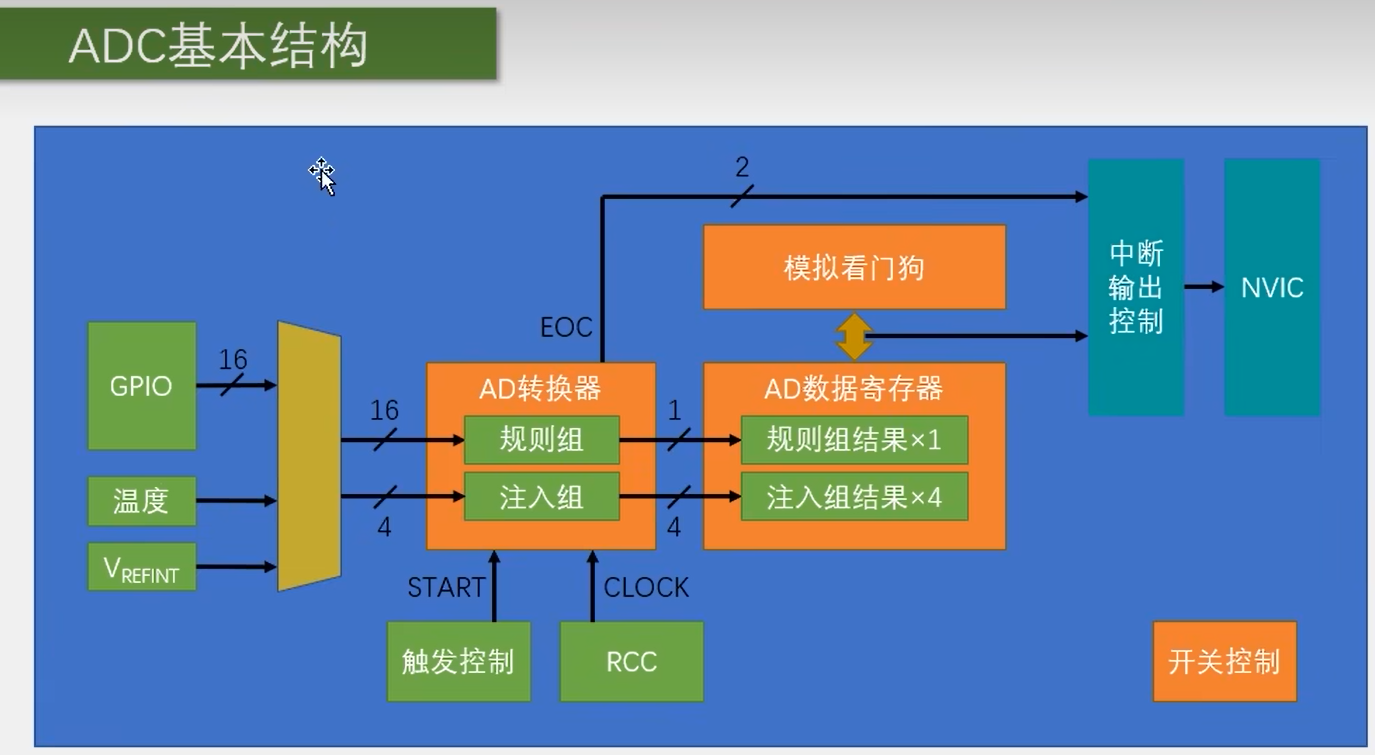

ADC基本结构图：

————————

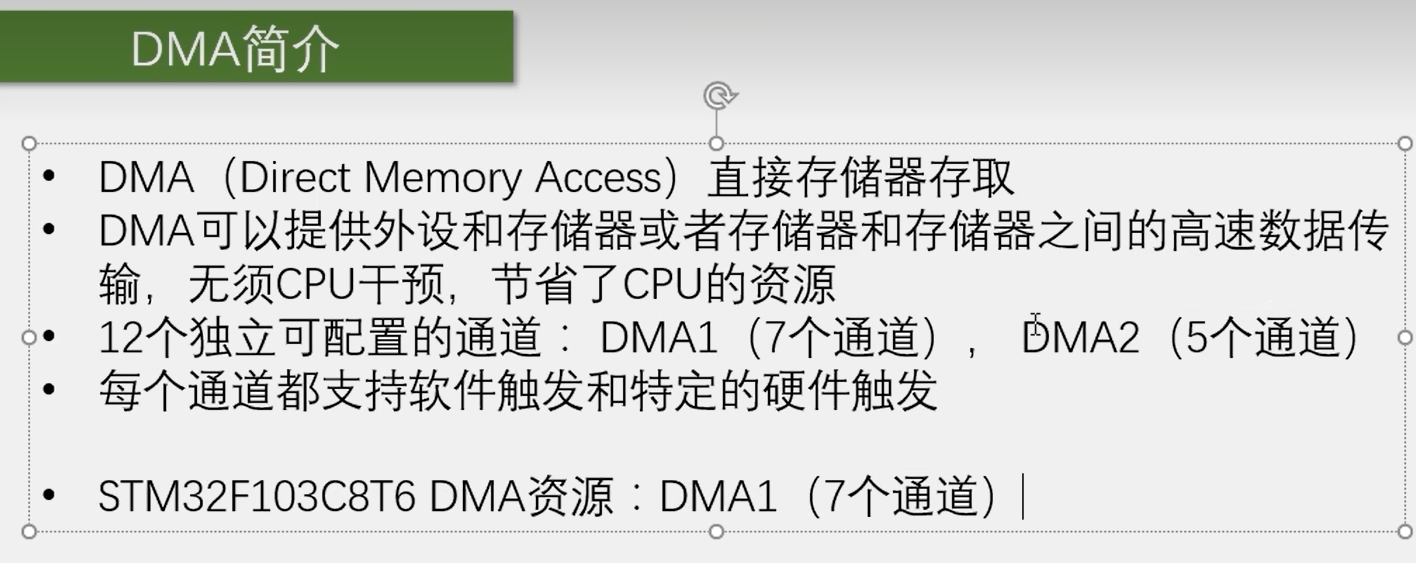

DMA（数据转运小助手）：

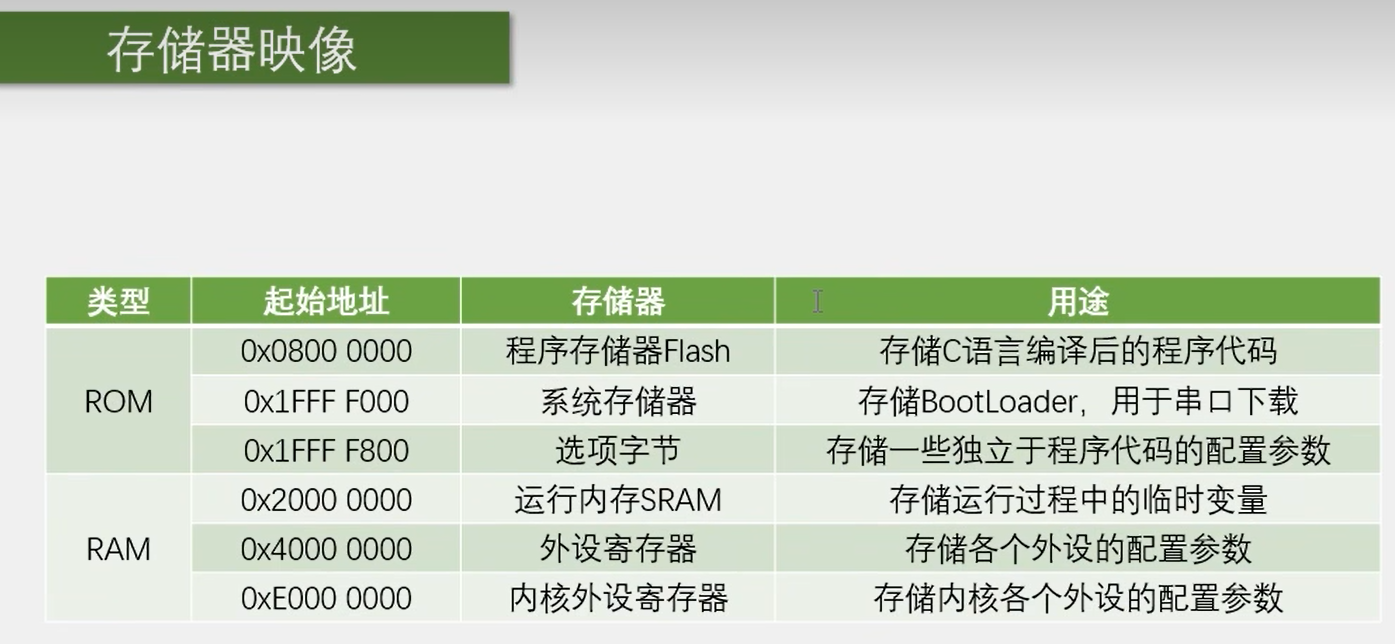

STM32的存储器映像：

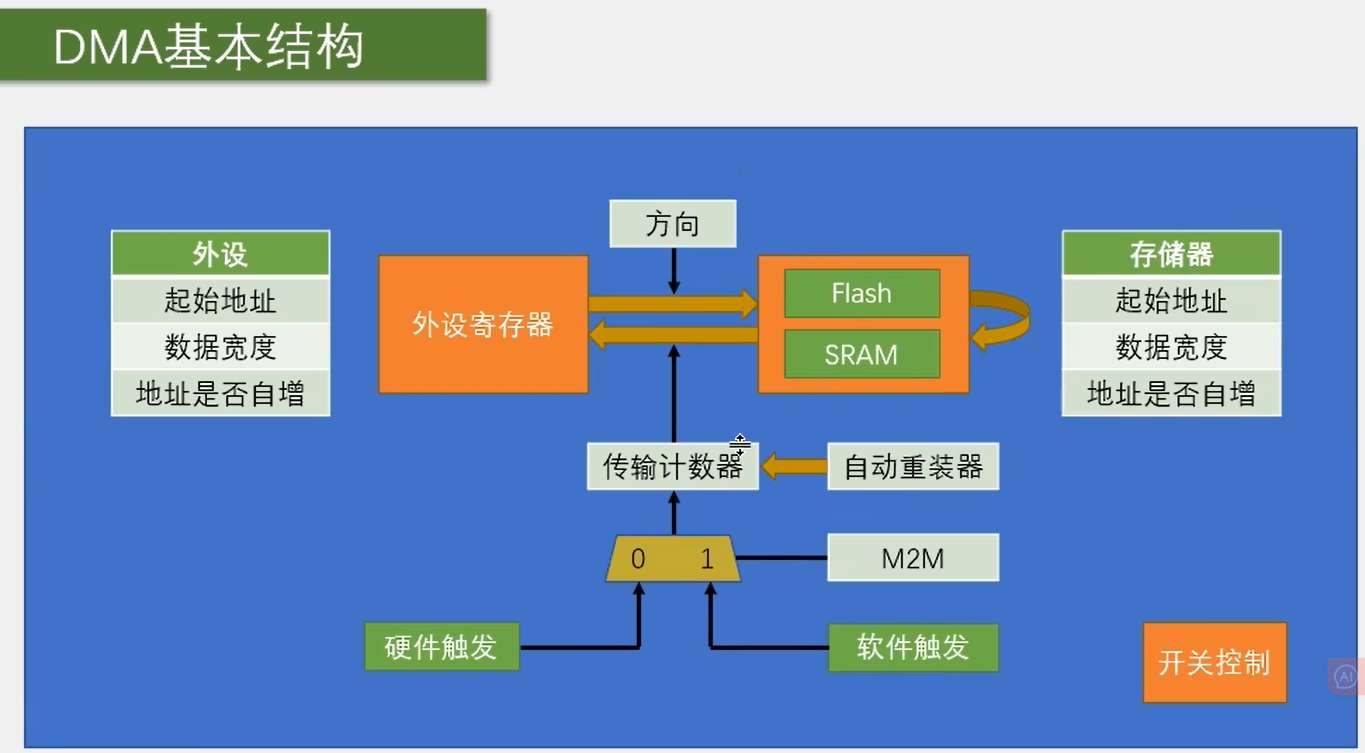

DMA基本结构：

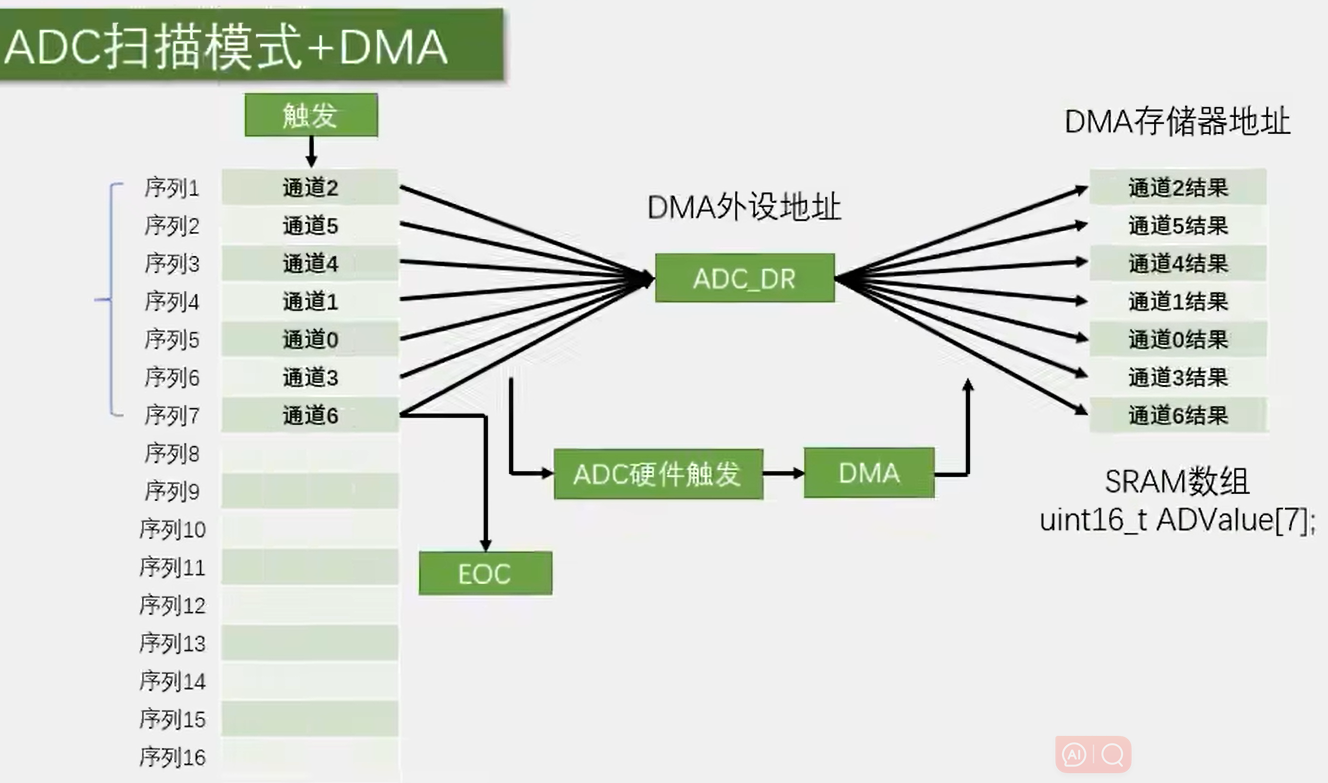

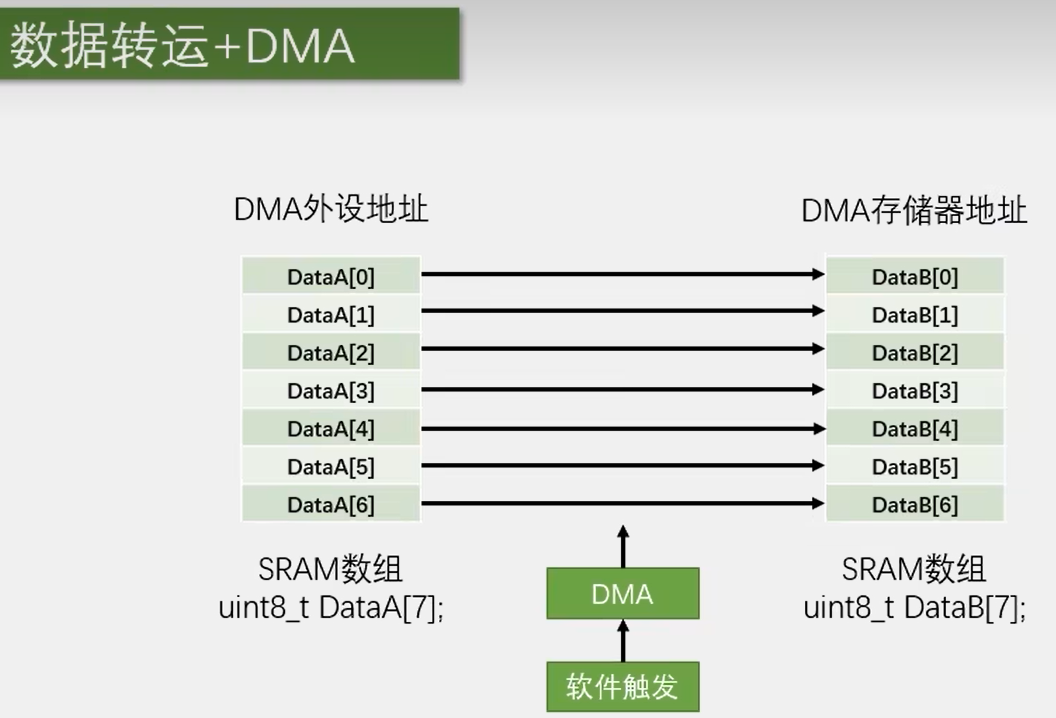

DMA转运数据的实际例子：

————————

串口通信：

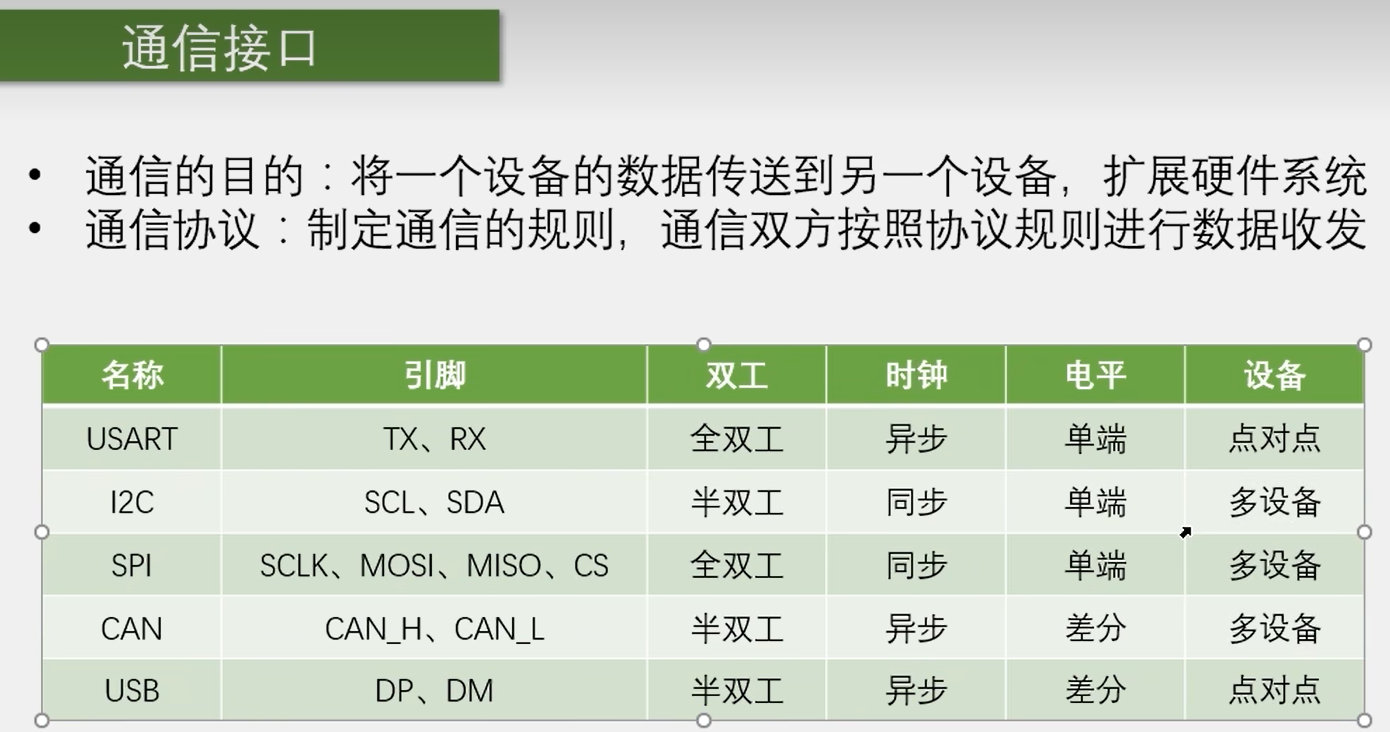

通信接口：

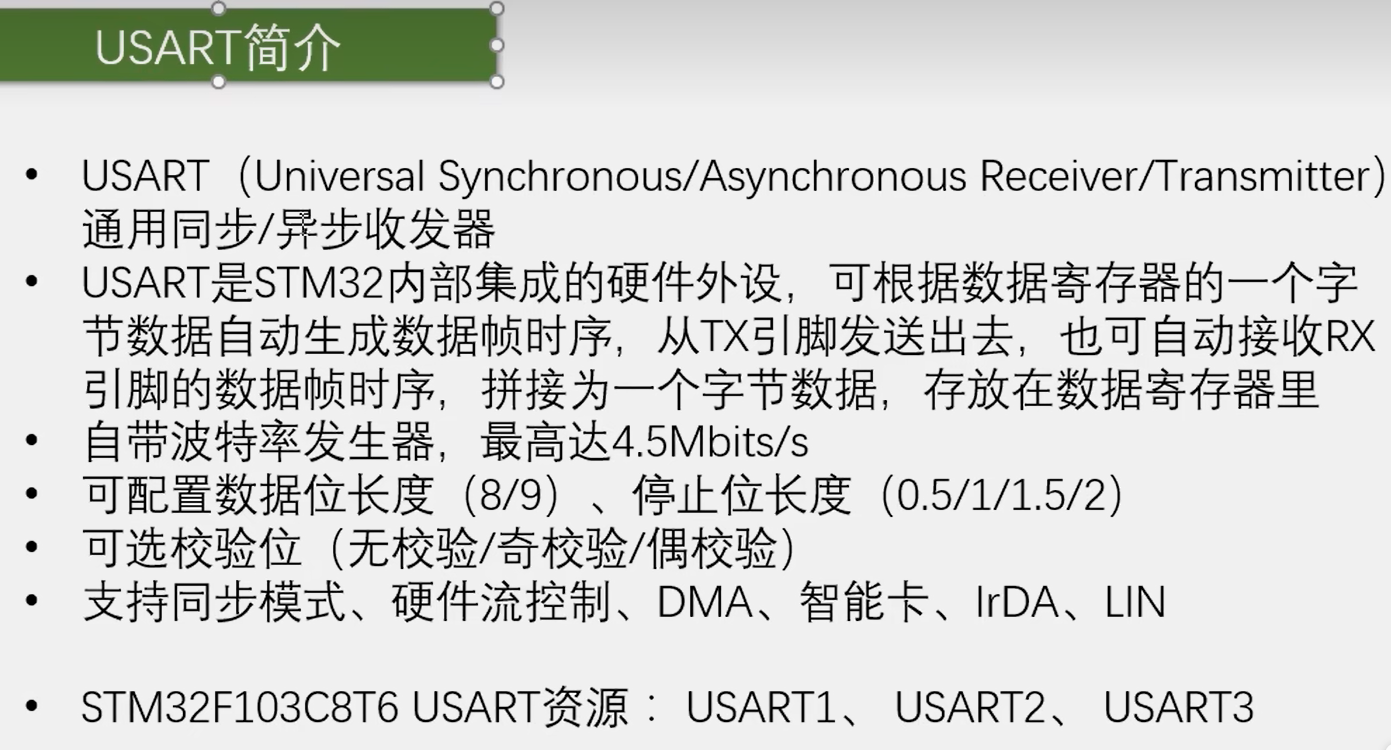

USART外设：

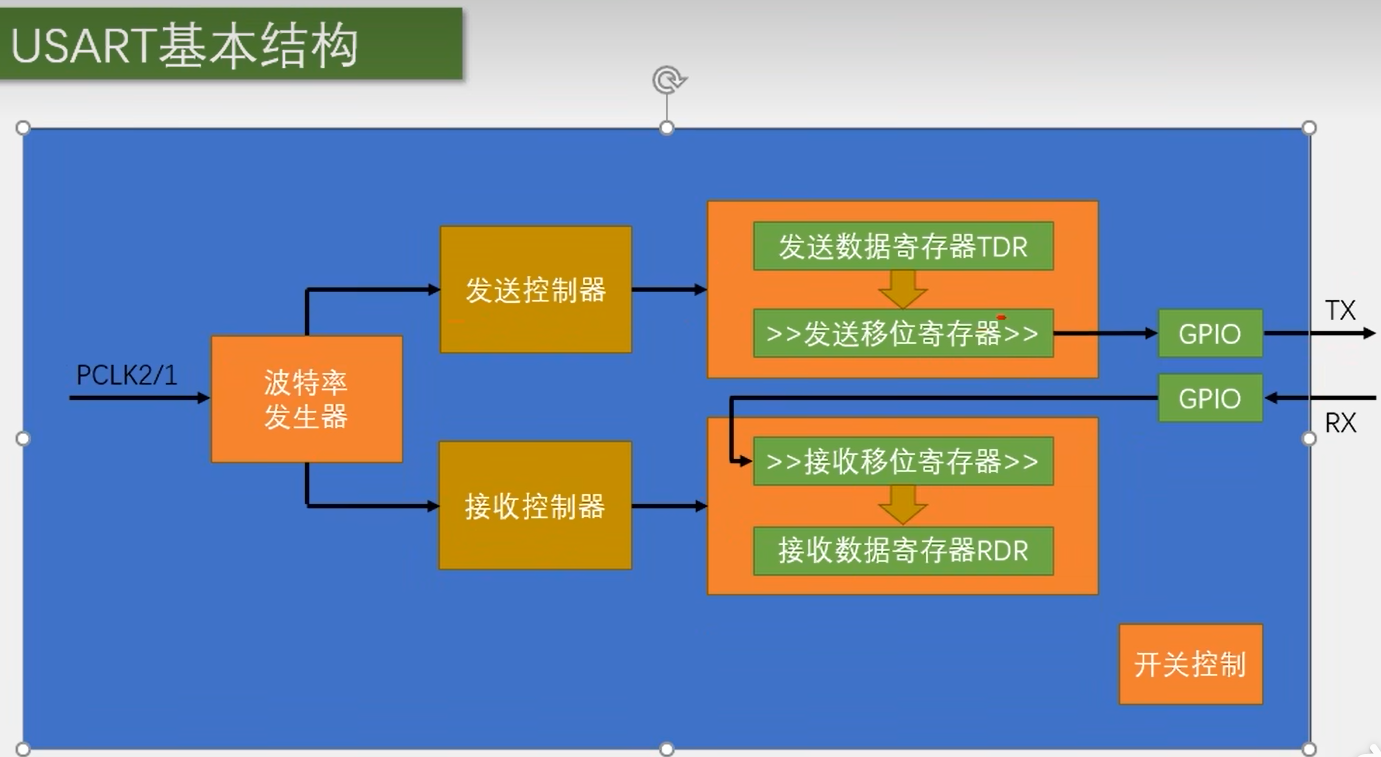

USART基本结构：

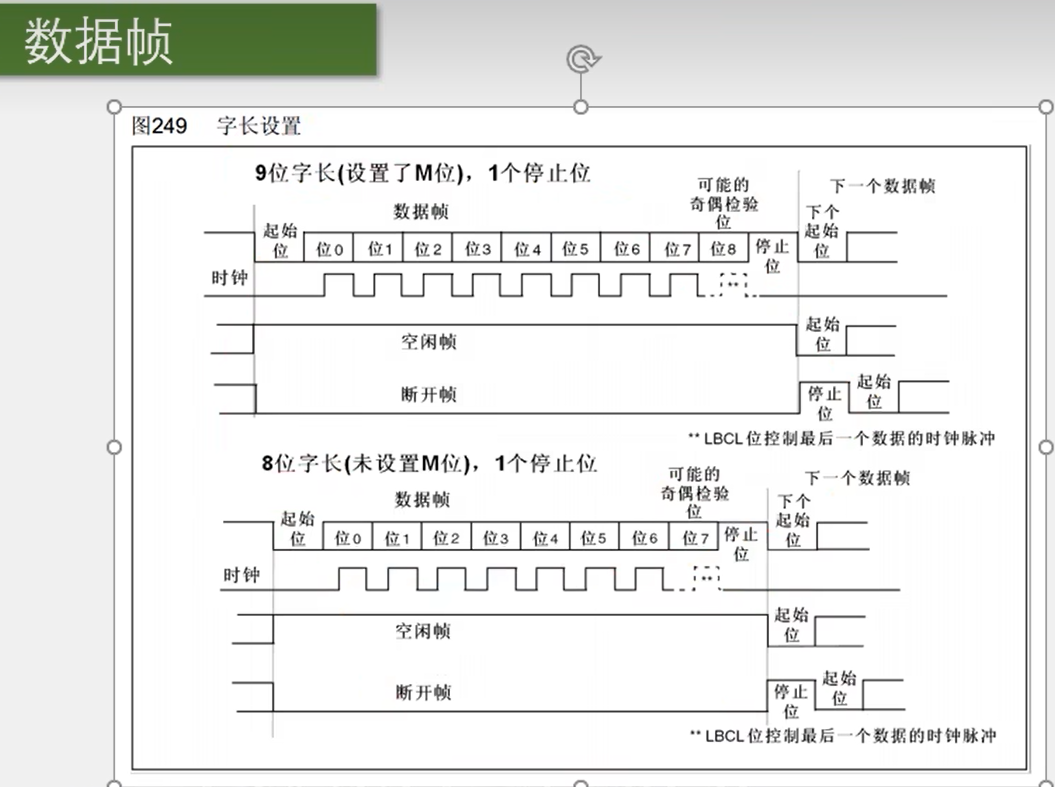

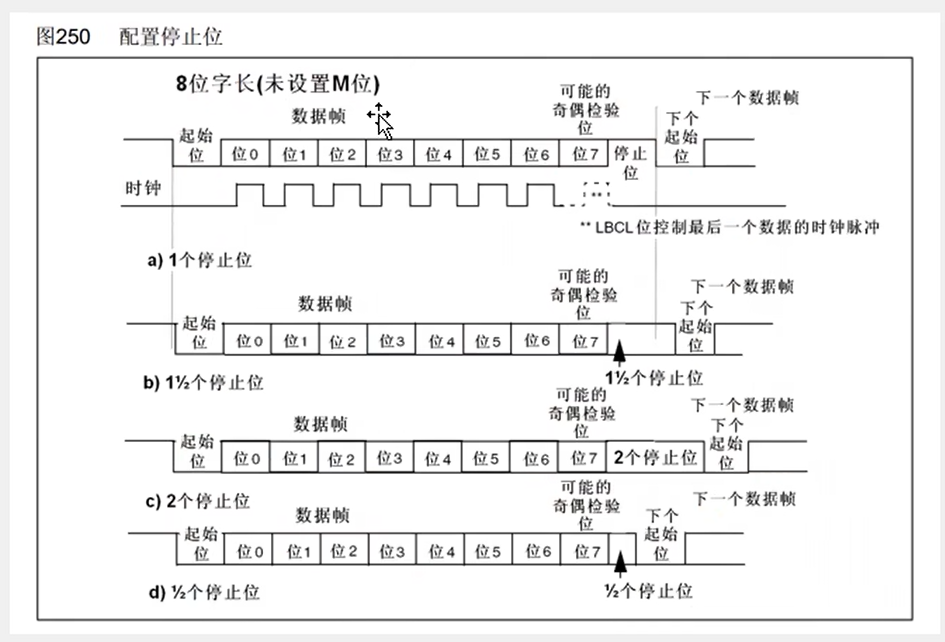

数据帧：

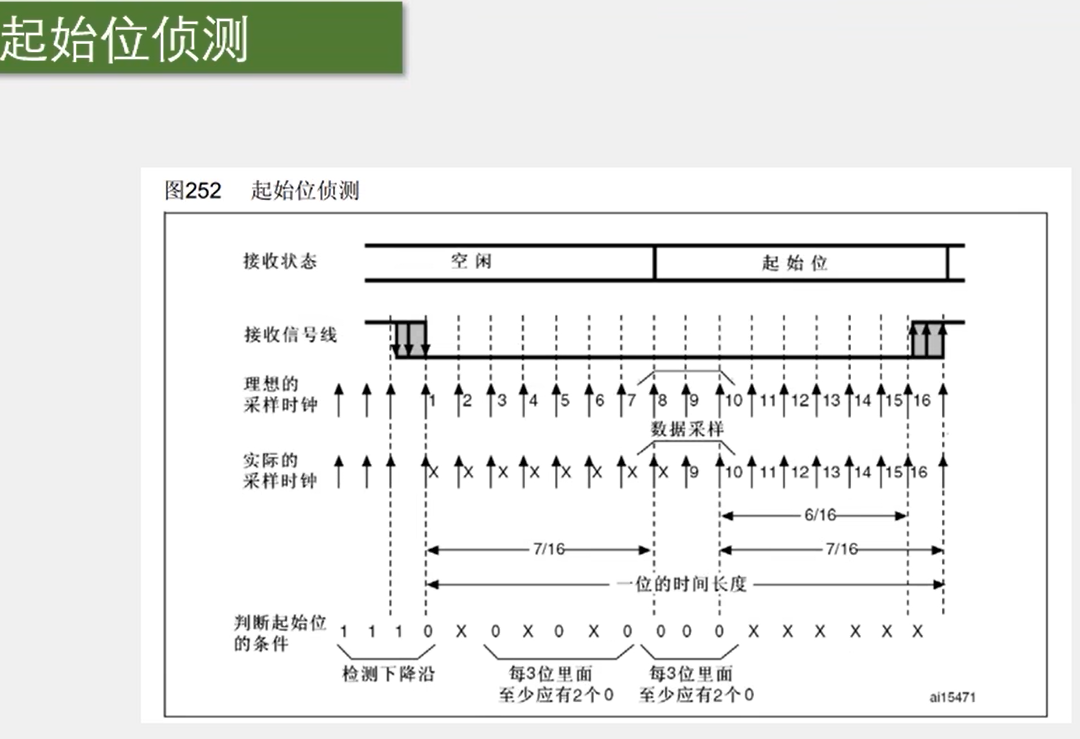

起始位侦测：（不光是起始位，每一位都有16次采样，减少噪声的影响）

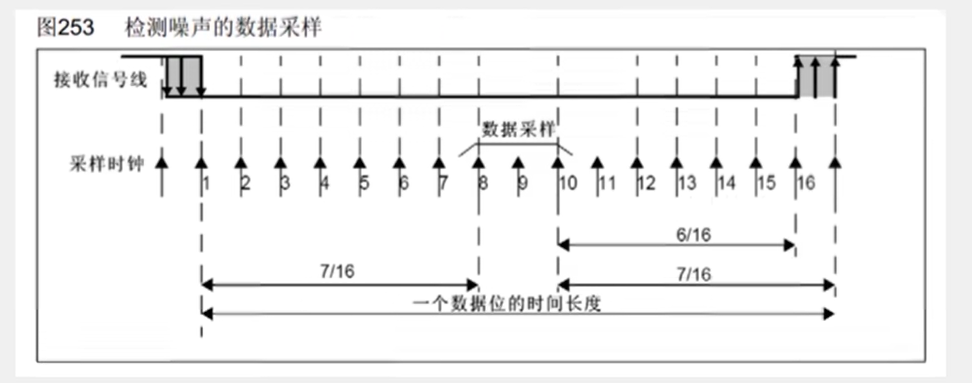

数据采样：

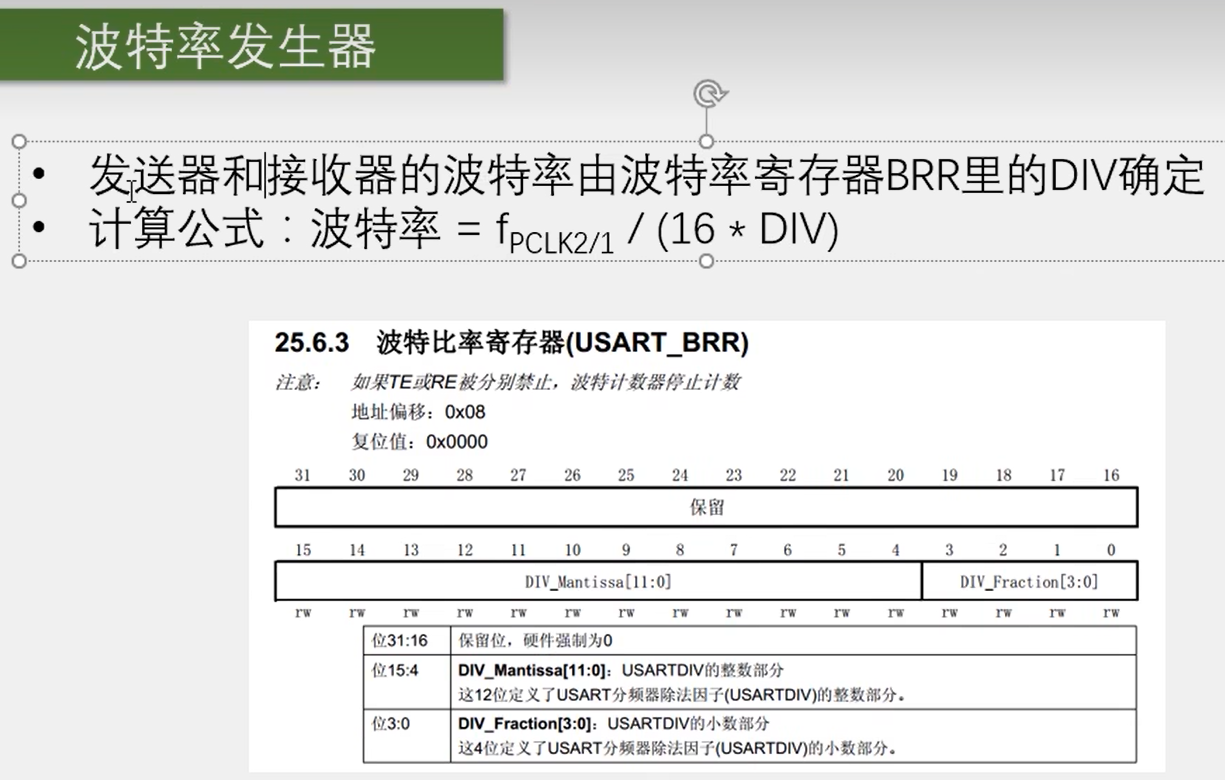

波特率发生器：

————————

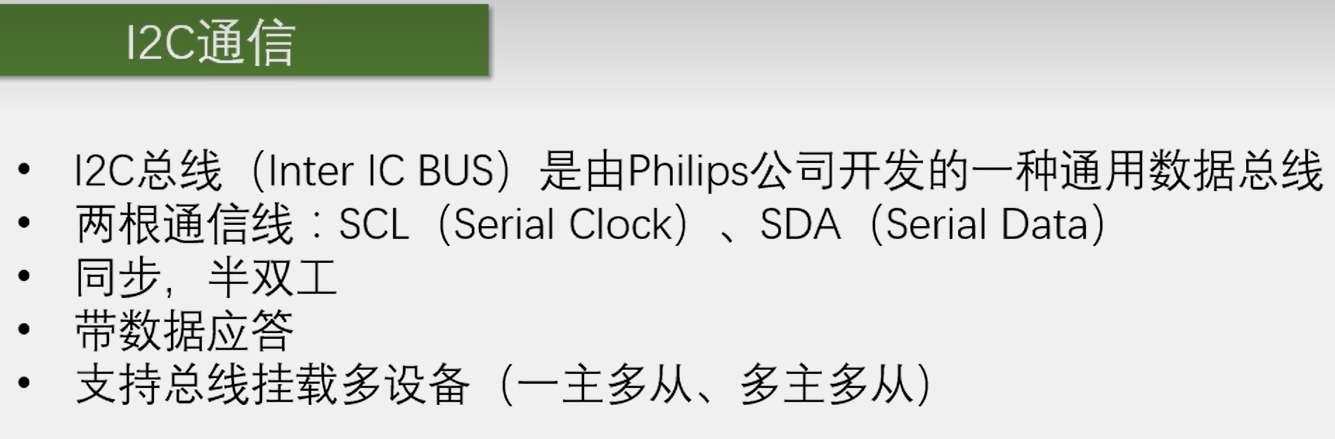

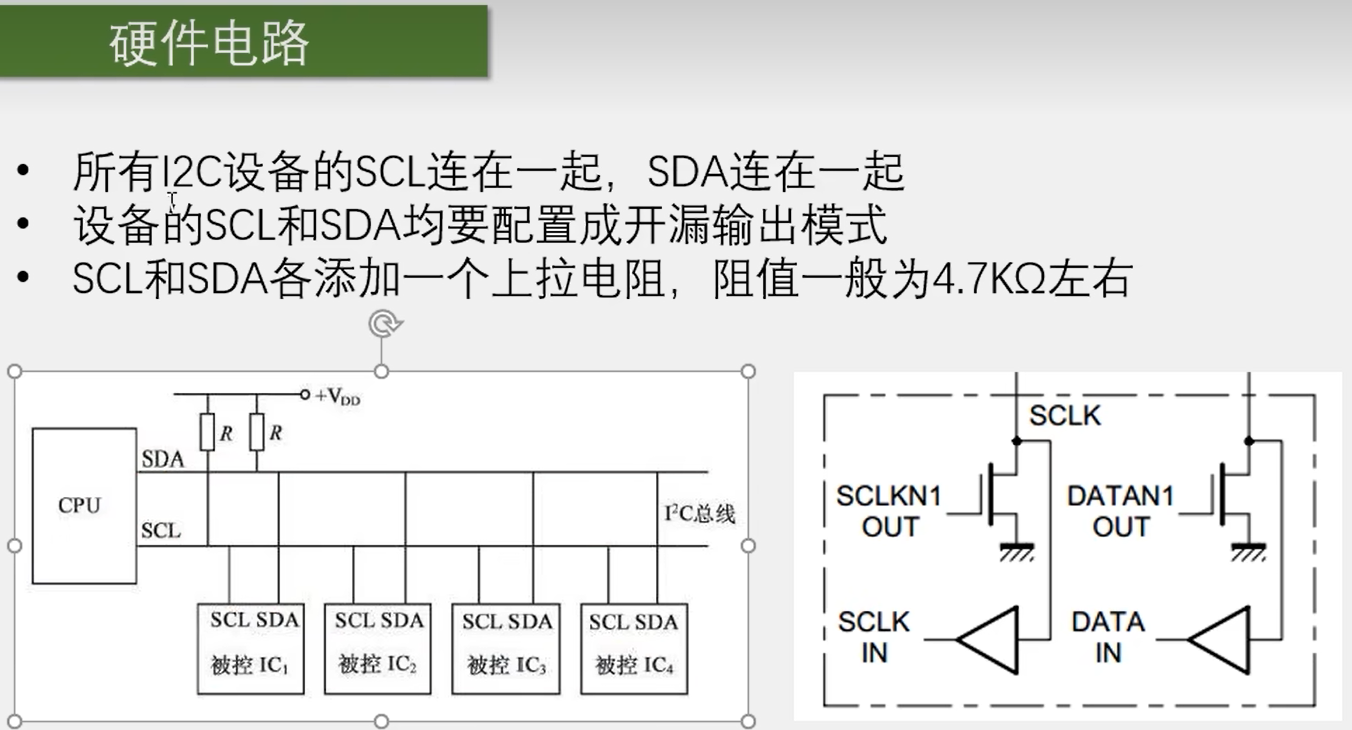

I2C通信：

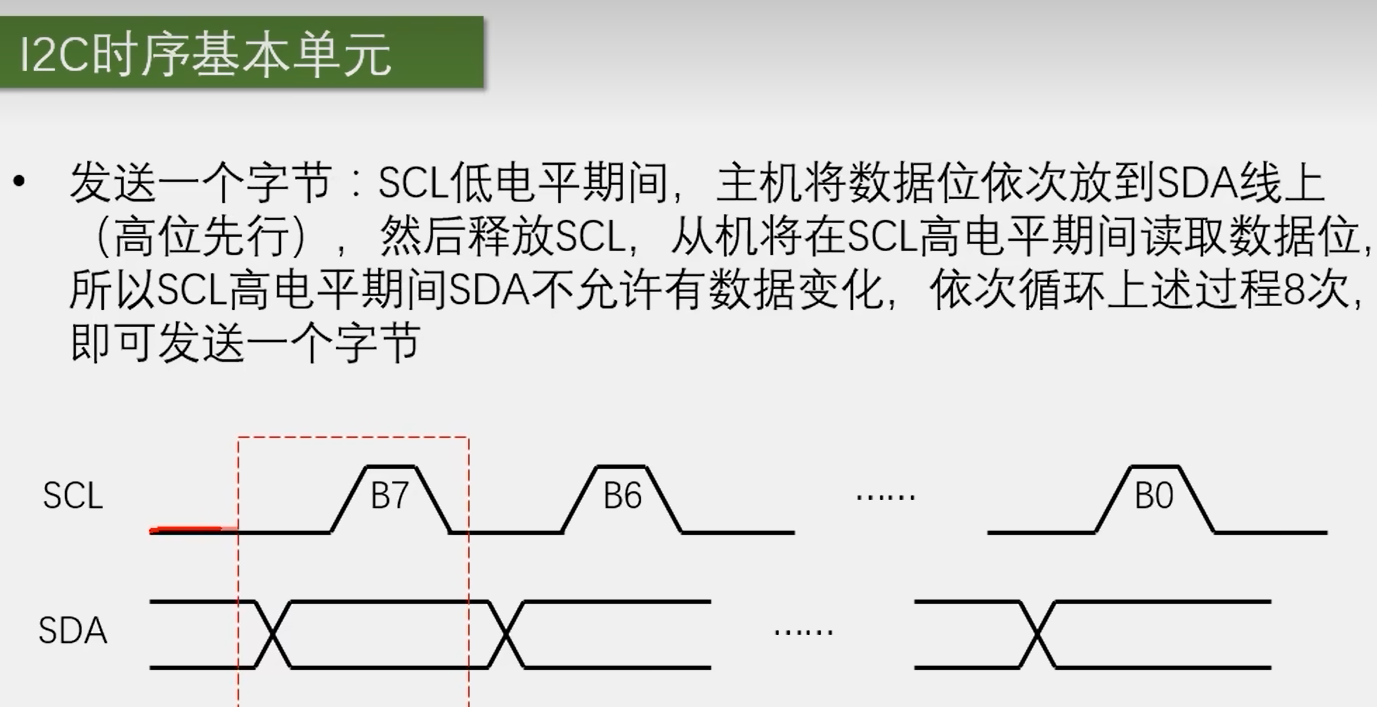

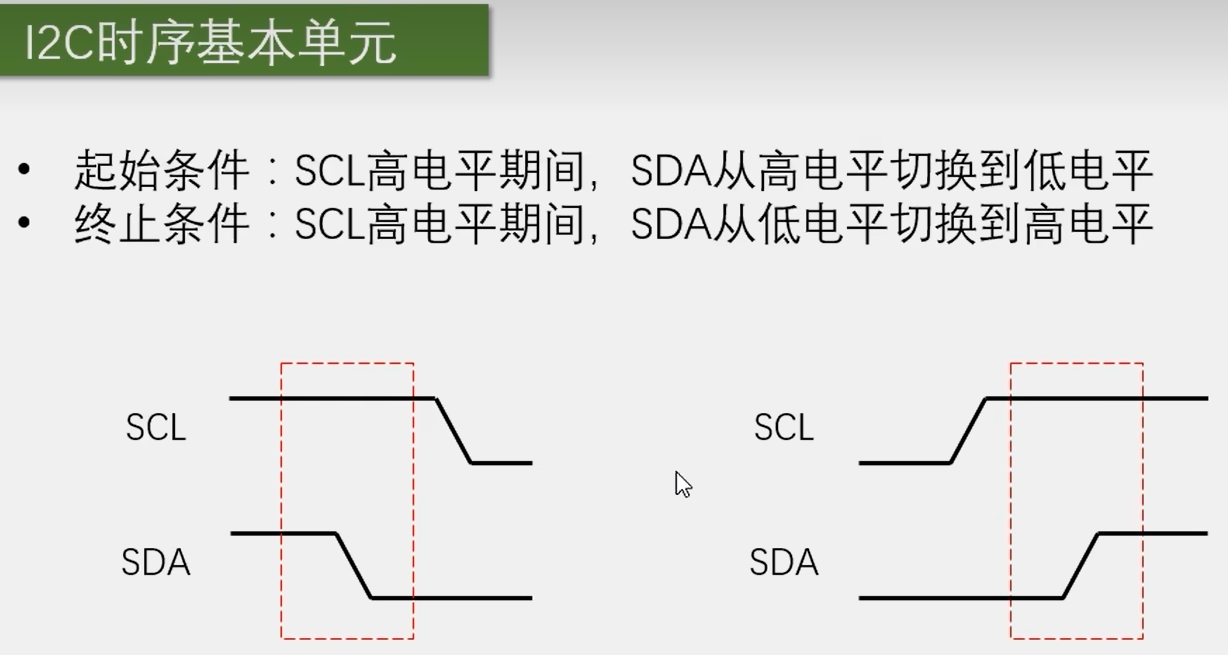

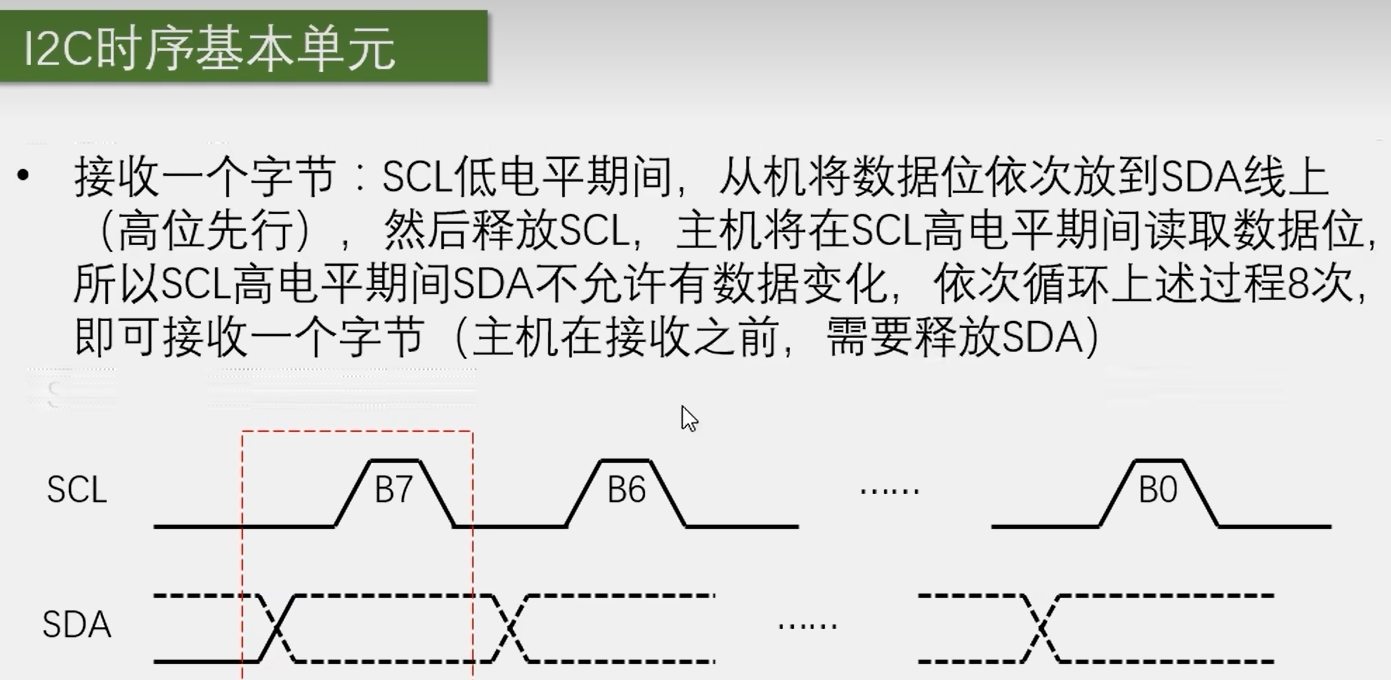

I2C时序：

（注意：串口通信是低位先行，I2C是高位先行）

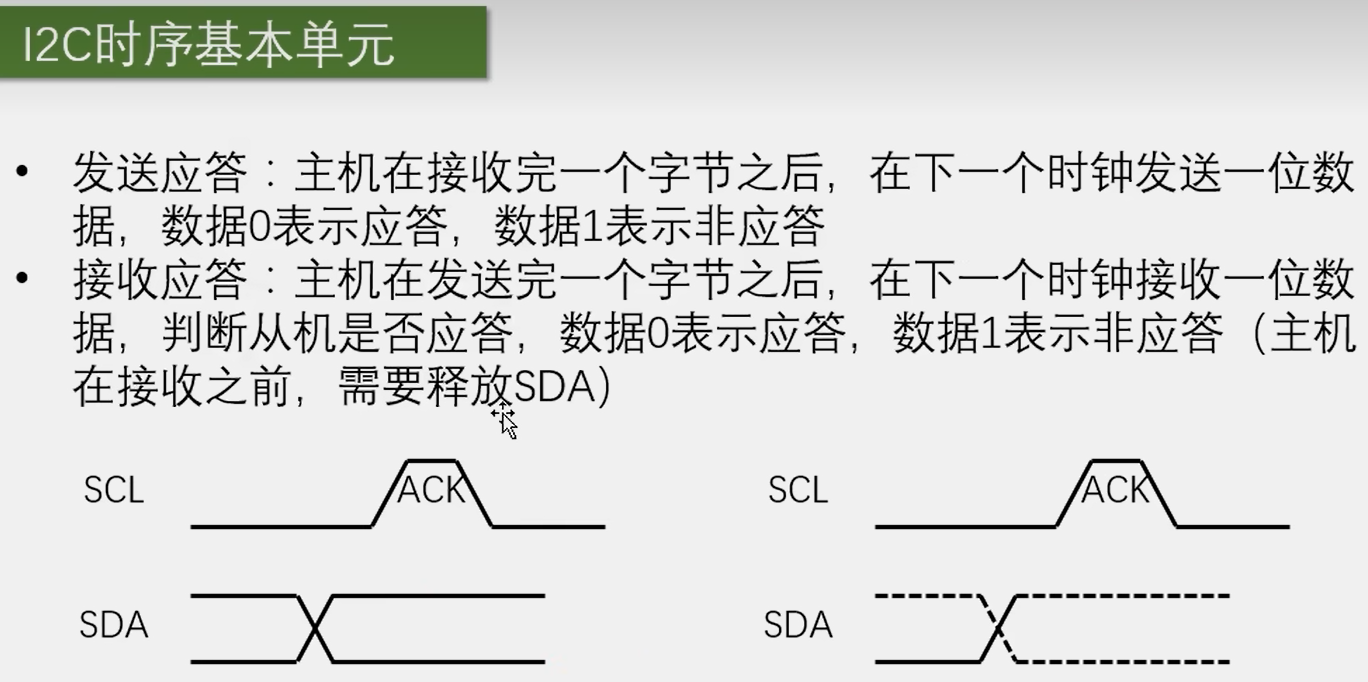

应答：（注意：如果对SDA没有操作，SDA在上拉电阻的作用下默认为高电平，就是默认为1，也就是如果没有从机应答，那么默认就是非应答了）

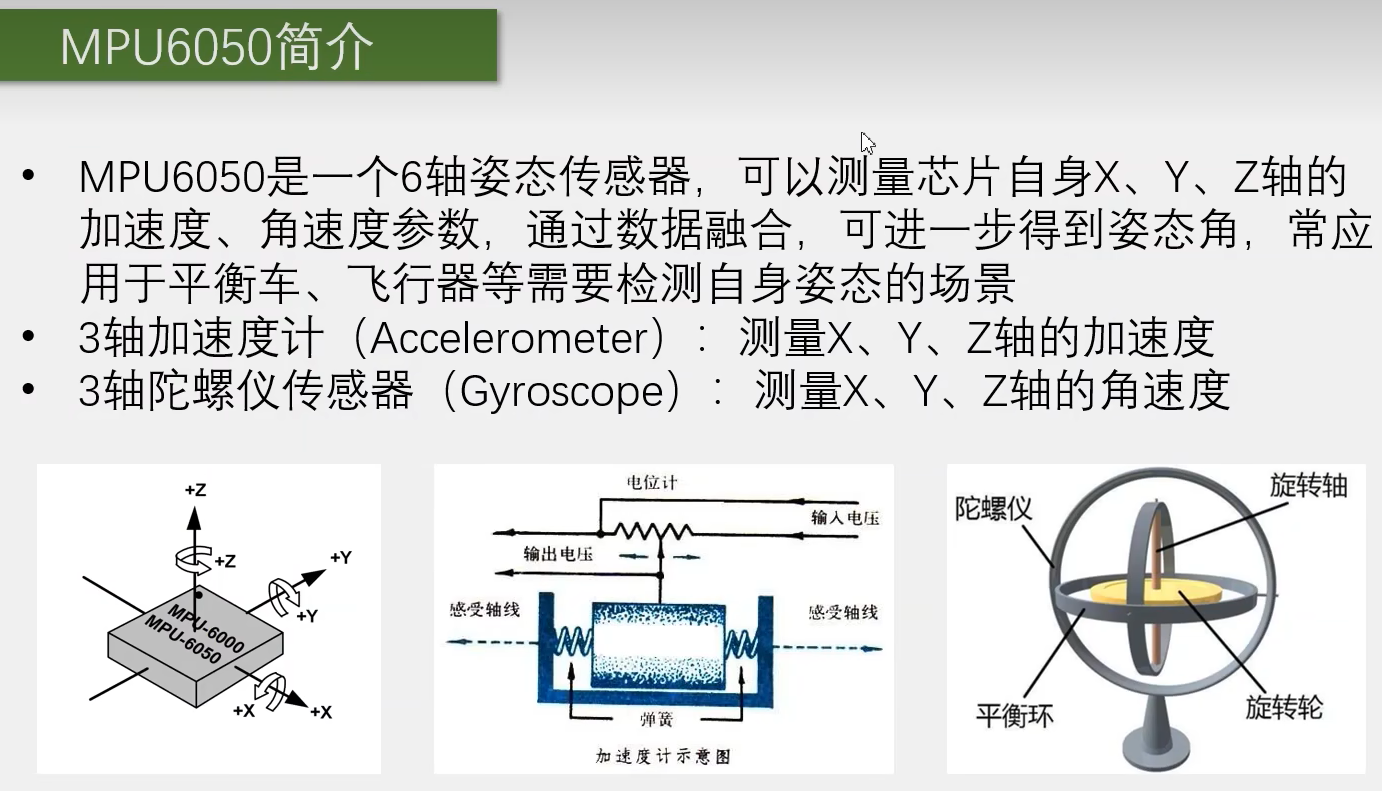

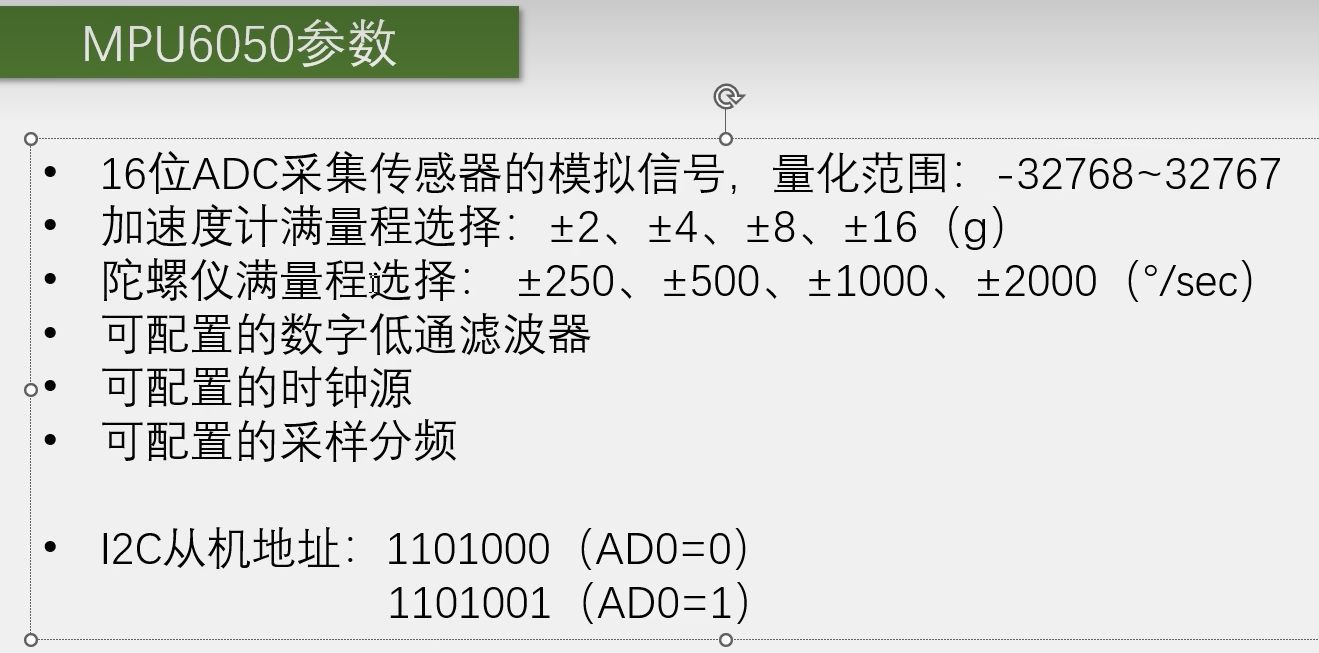

MPU6050（陀螺仪）：

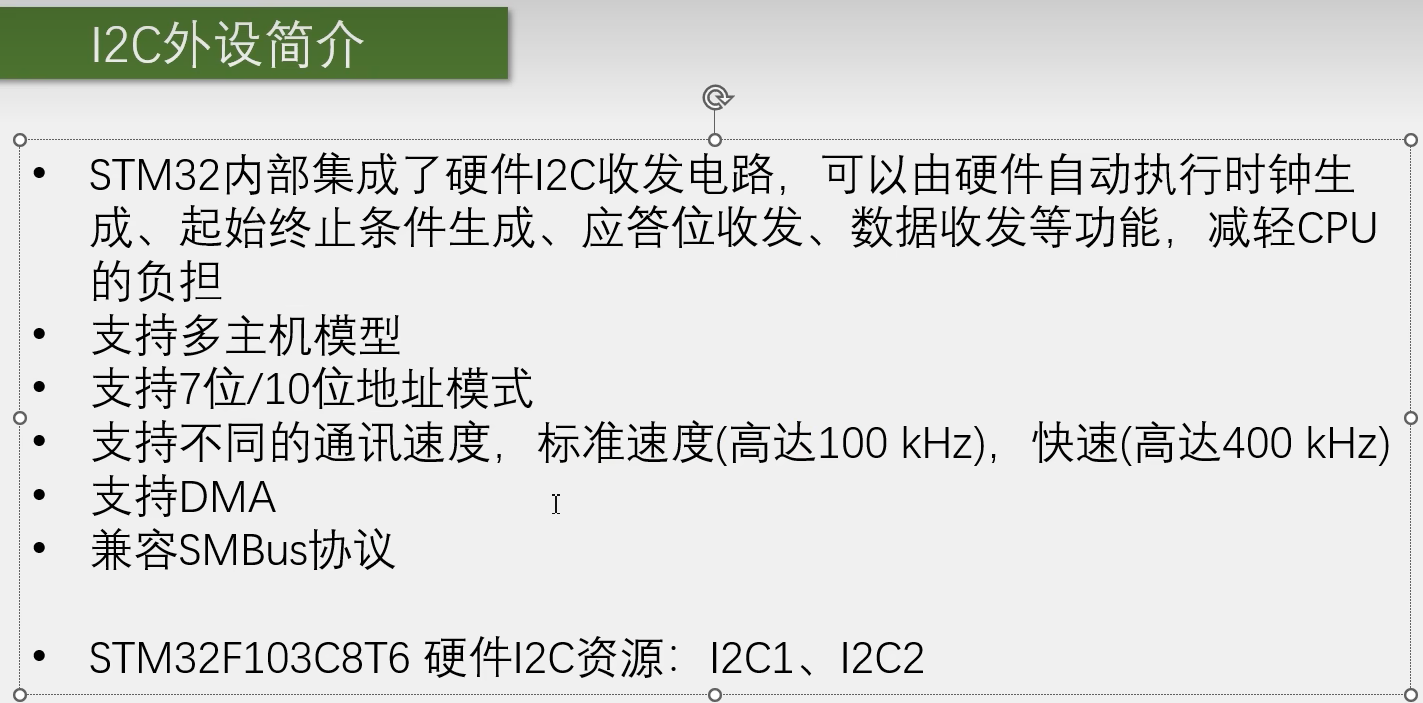

STM32的I2C外设：

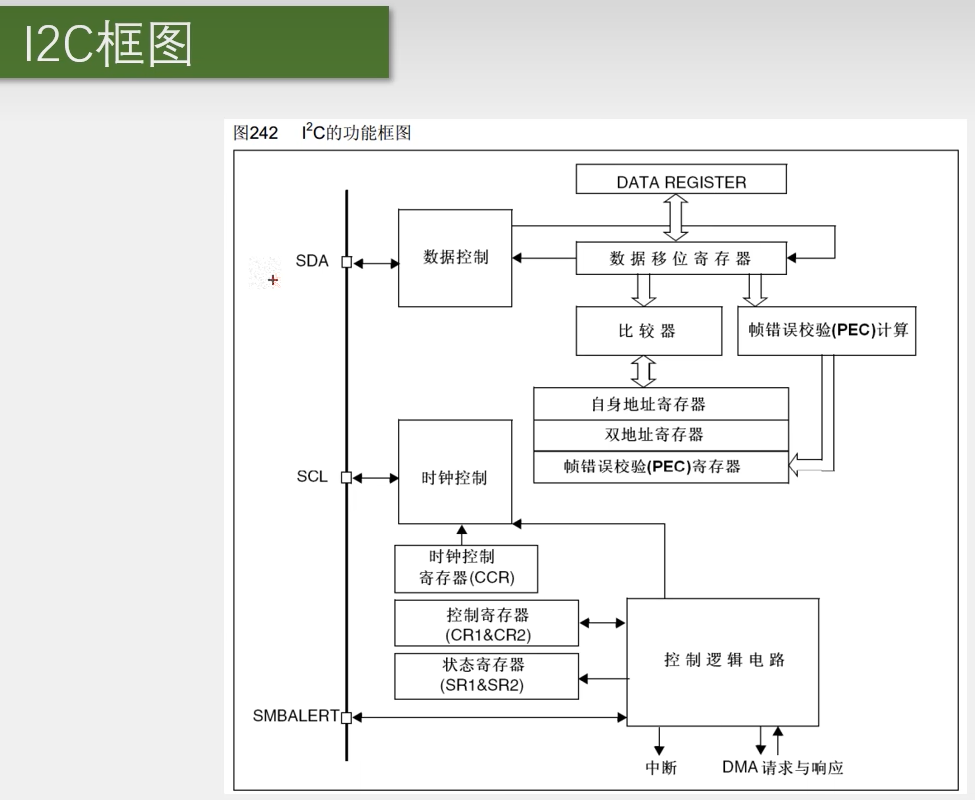

I2C框图：

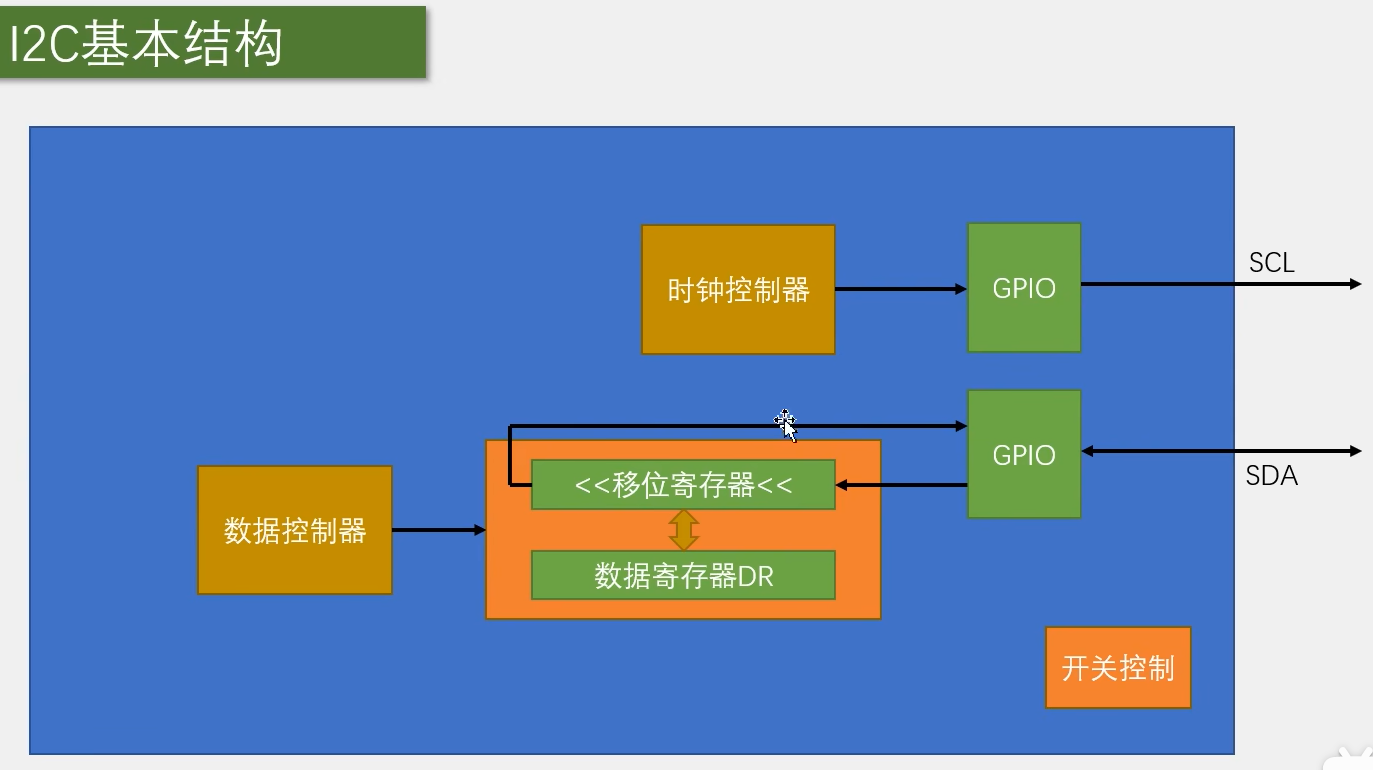

I2C基本结构：

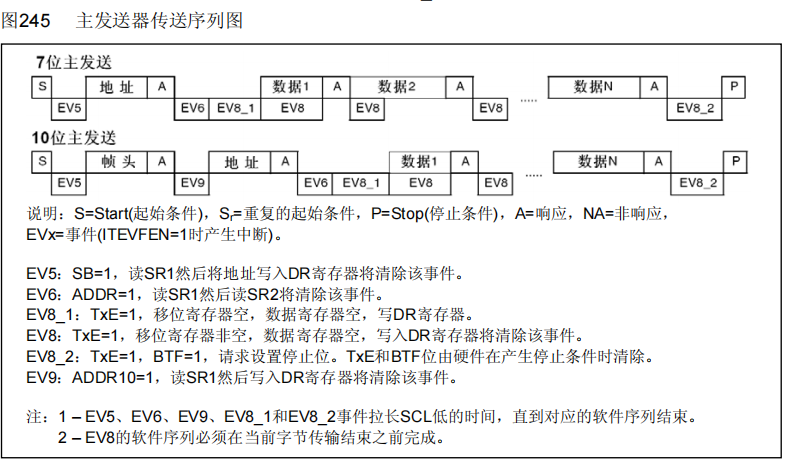

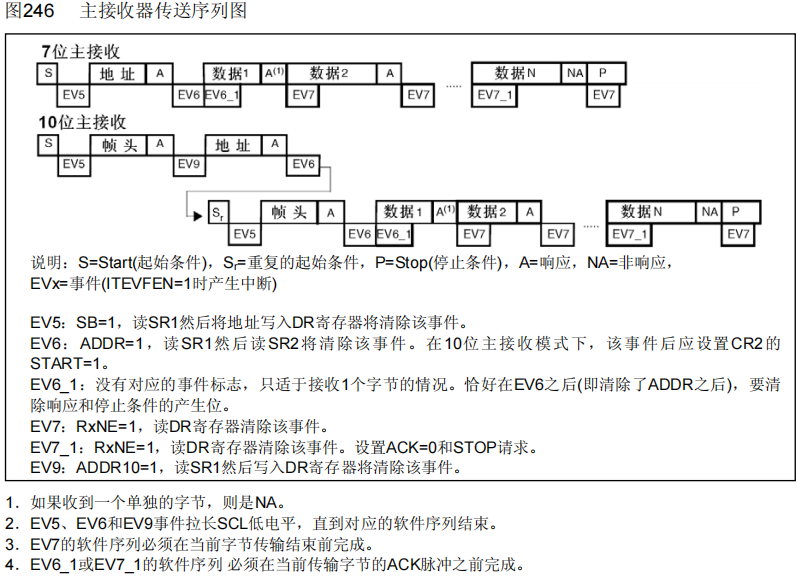

硬件I2C：

————————

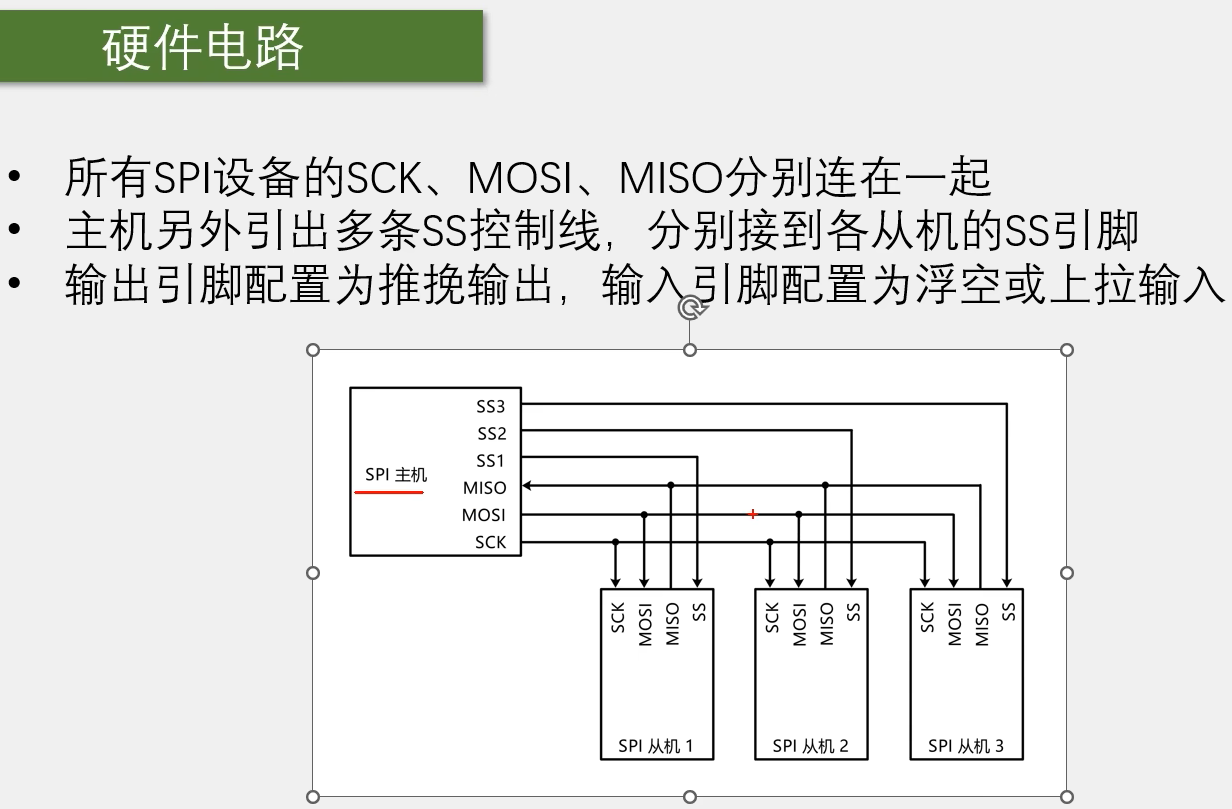

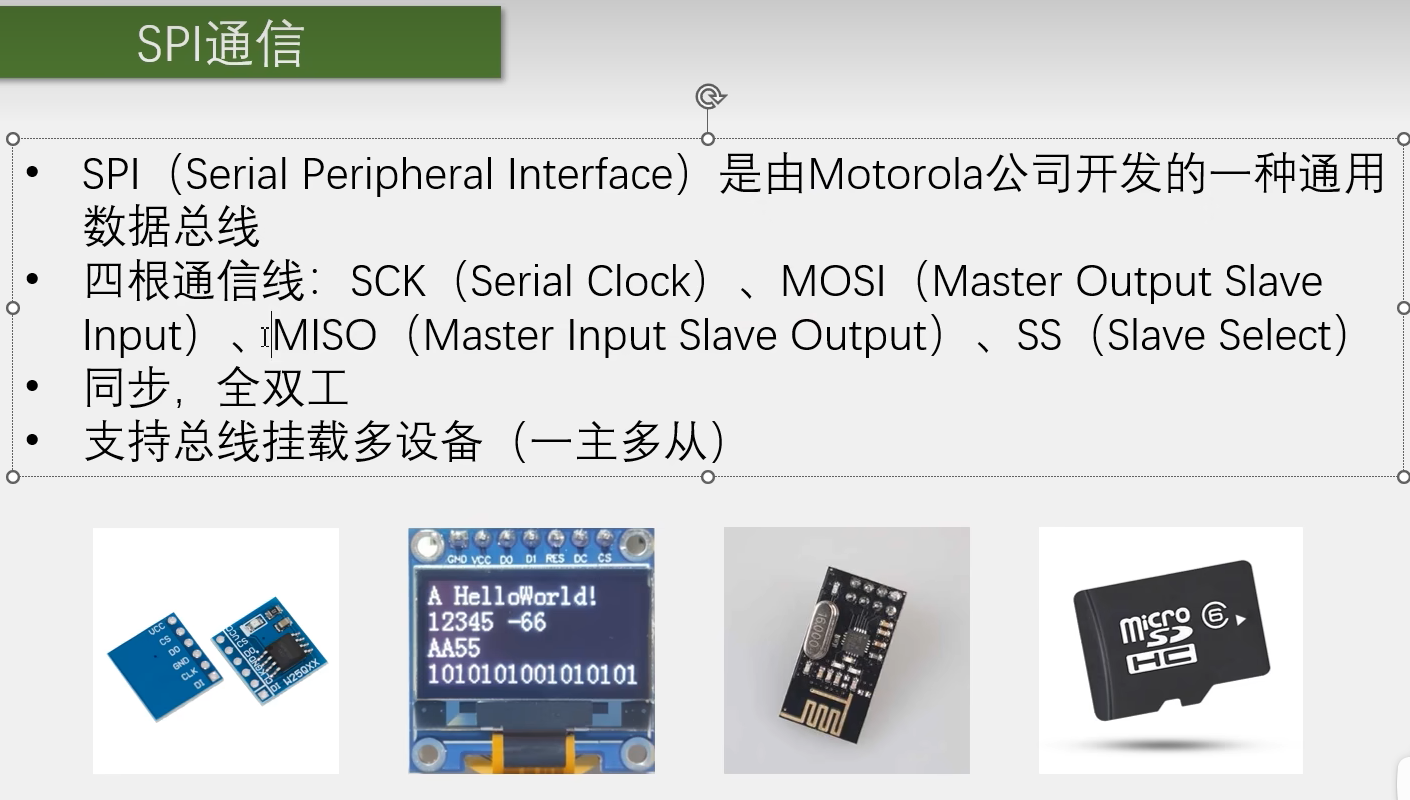

SPI：

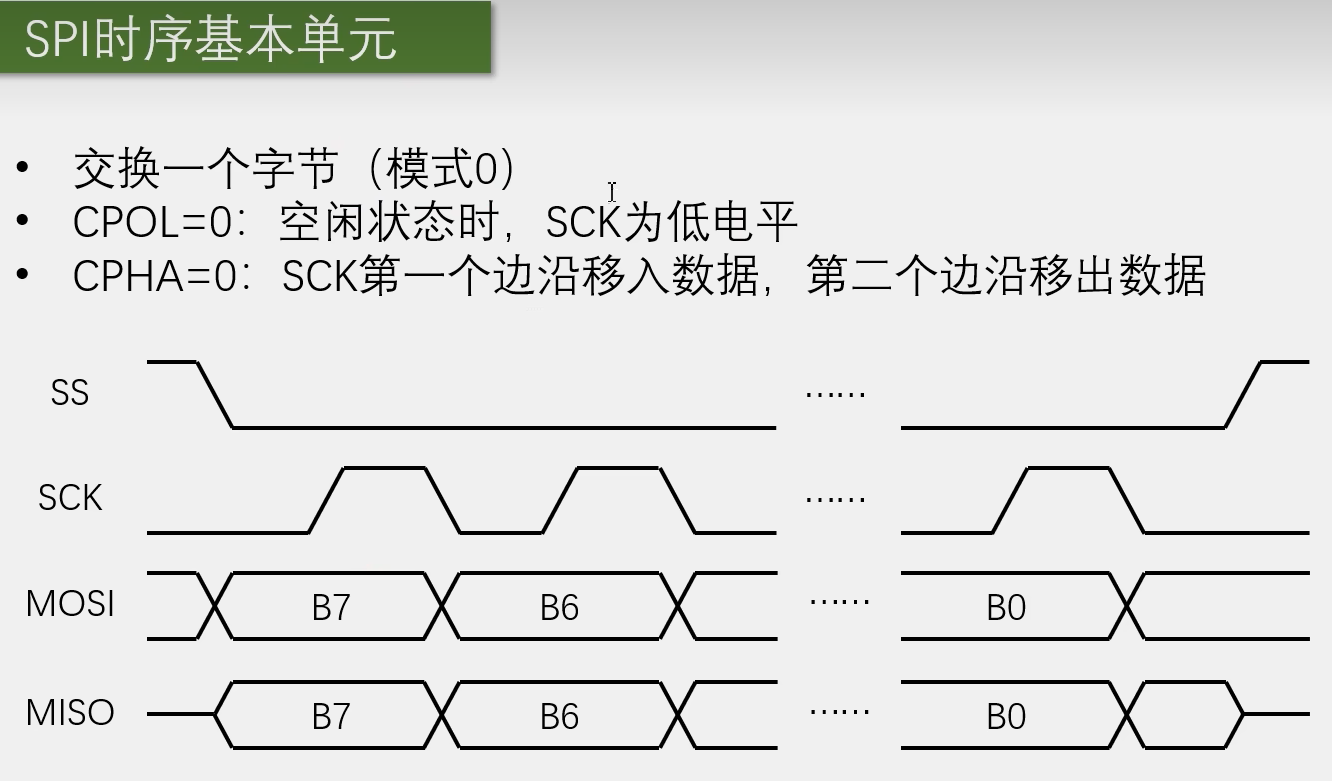

SPI数据交换模式0：

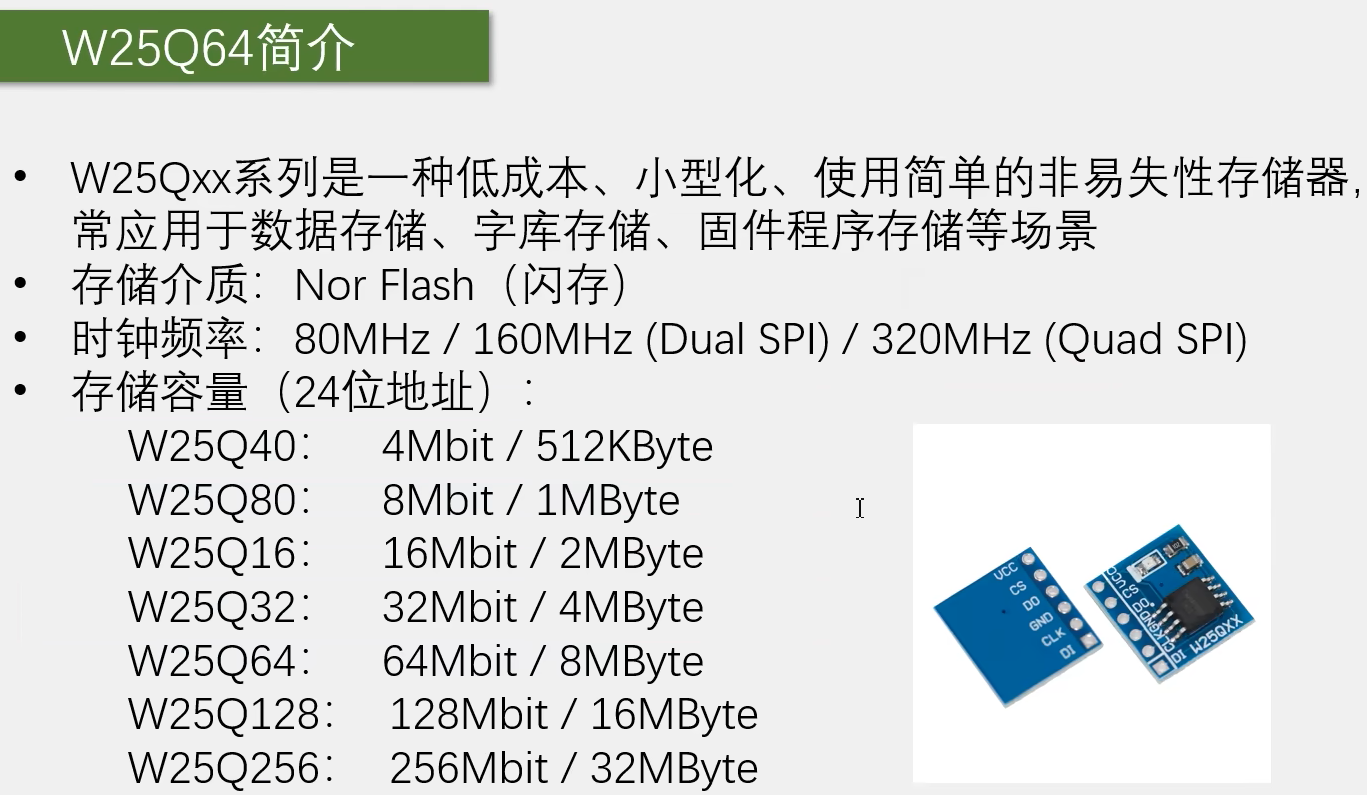

W25Q64芯片（非易失性存储器）：

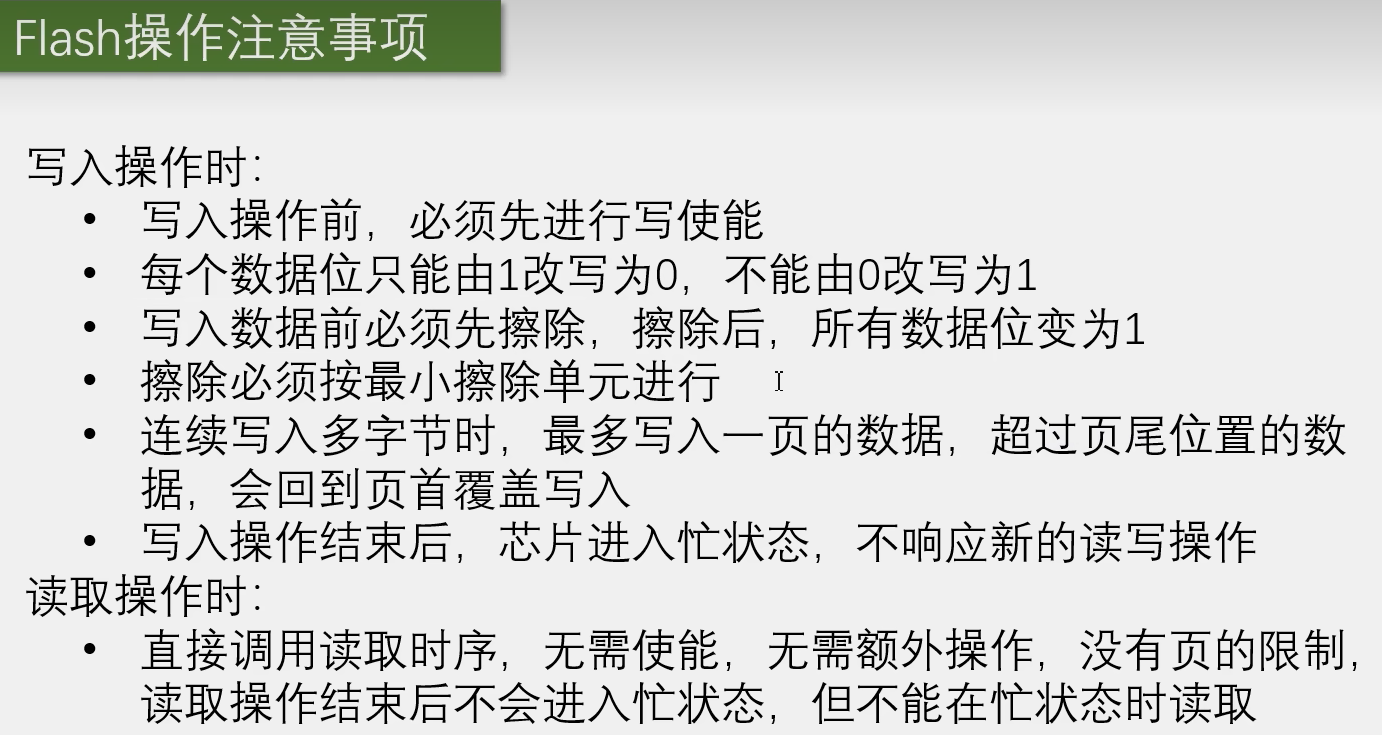

flash操作注意：

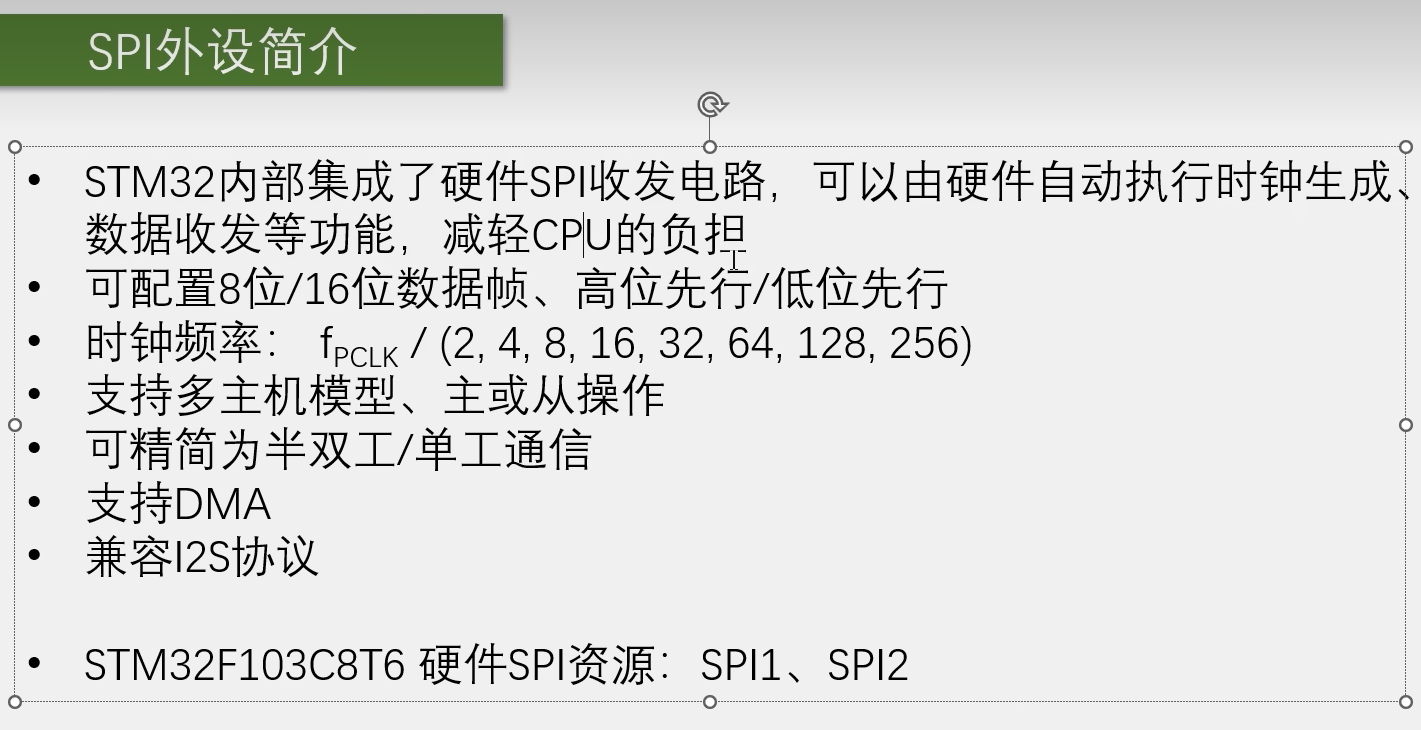

硬件SPI外设：

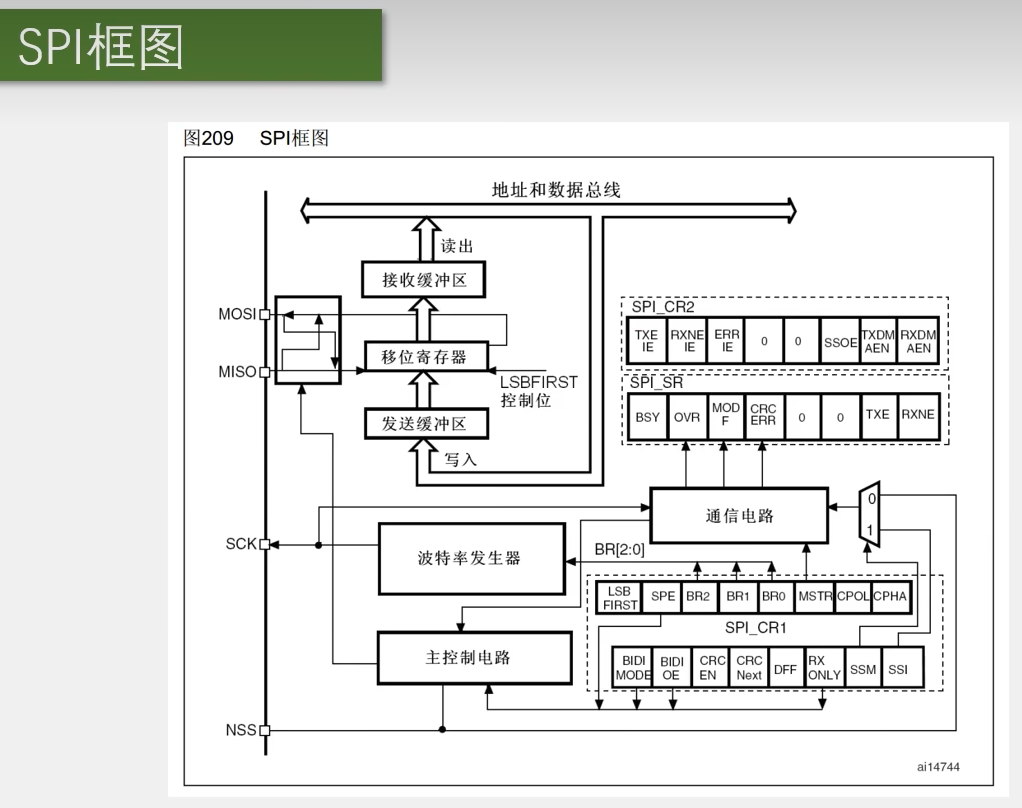

SPI框图：

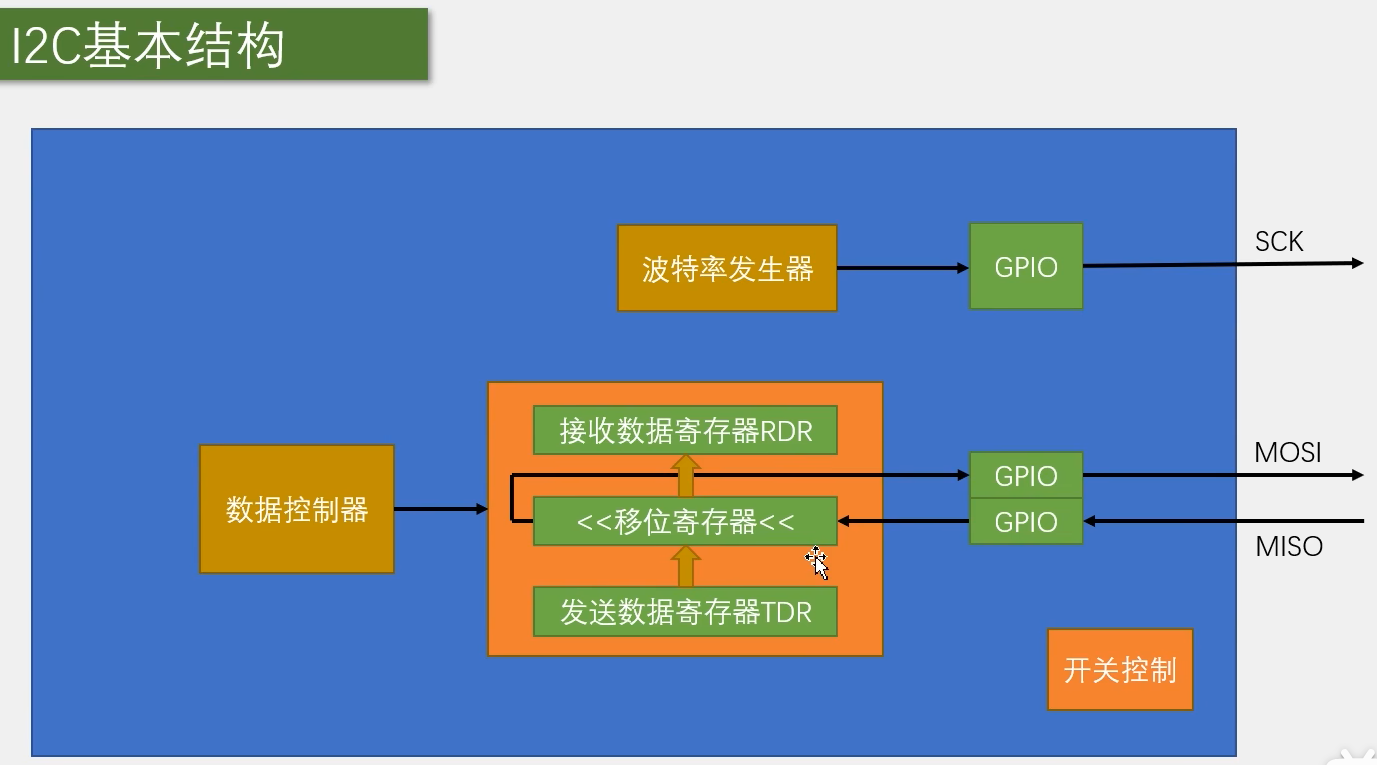

SPI基本结构（图中标题打错了）：

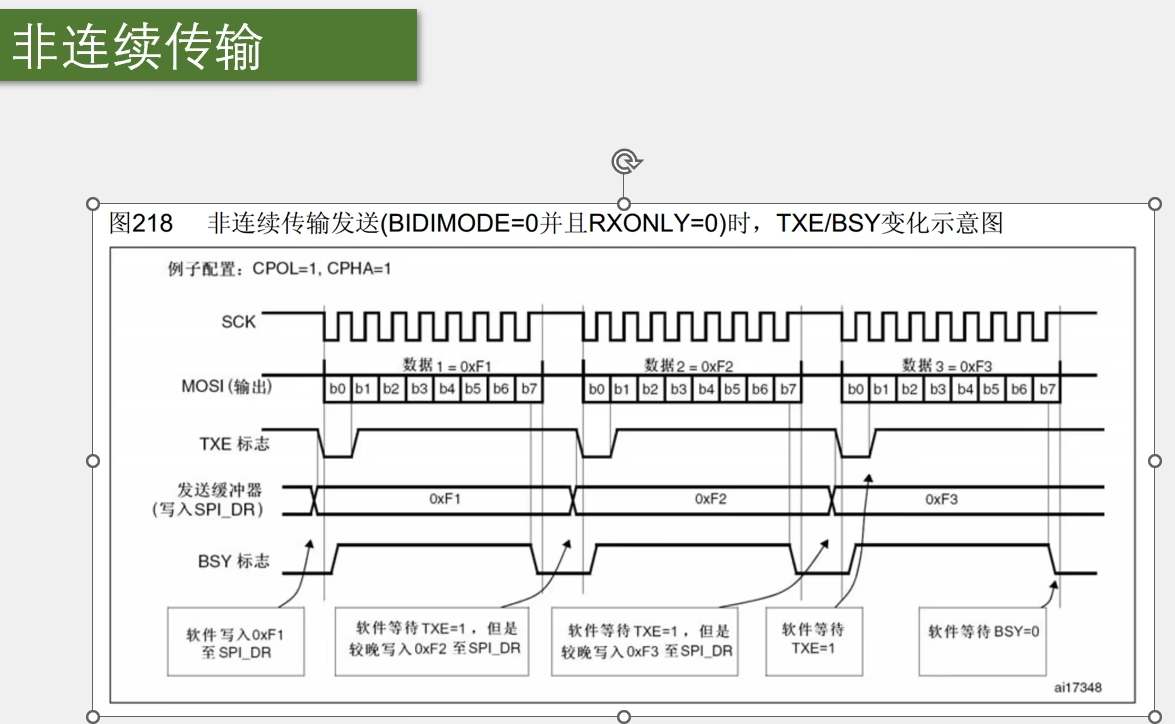

非连续传输：

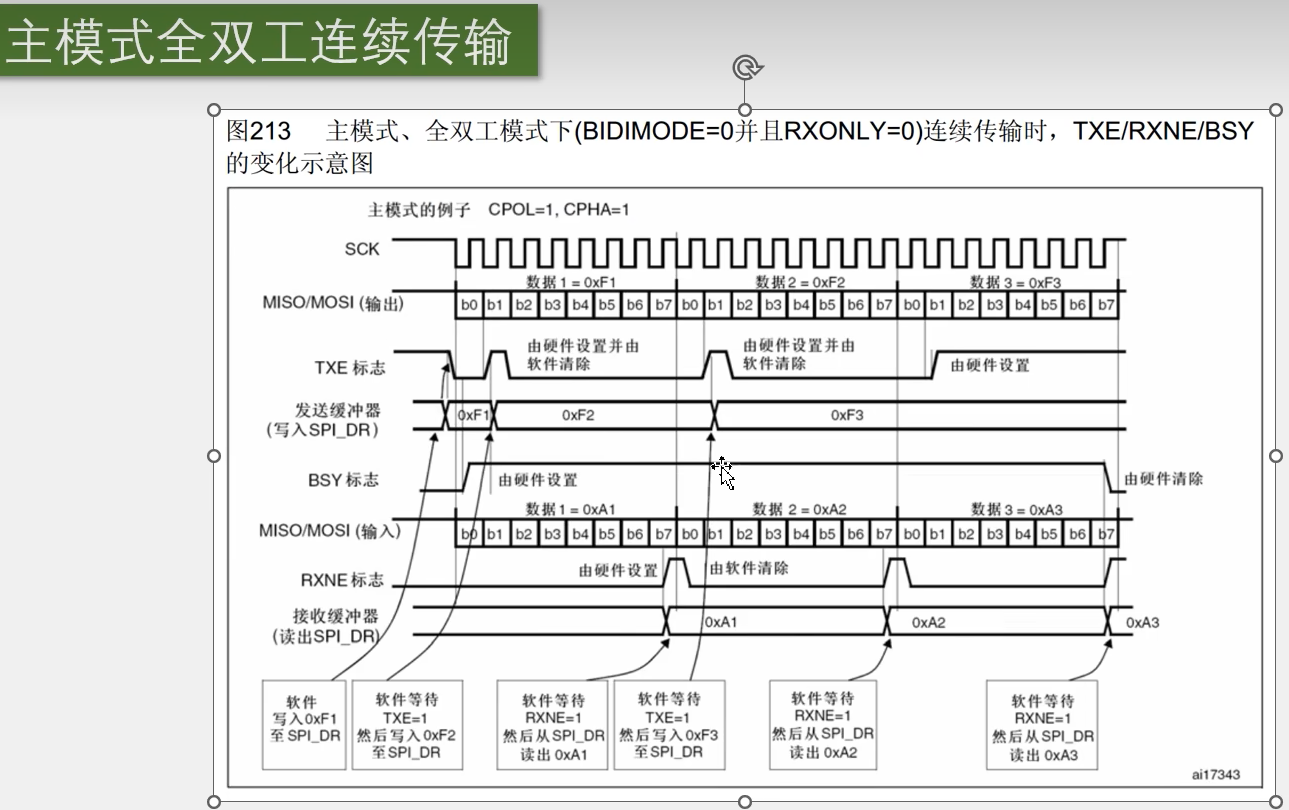

连续传输：

————————

RTC：

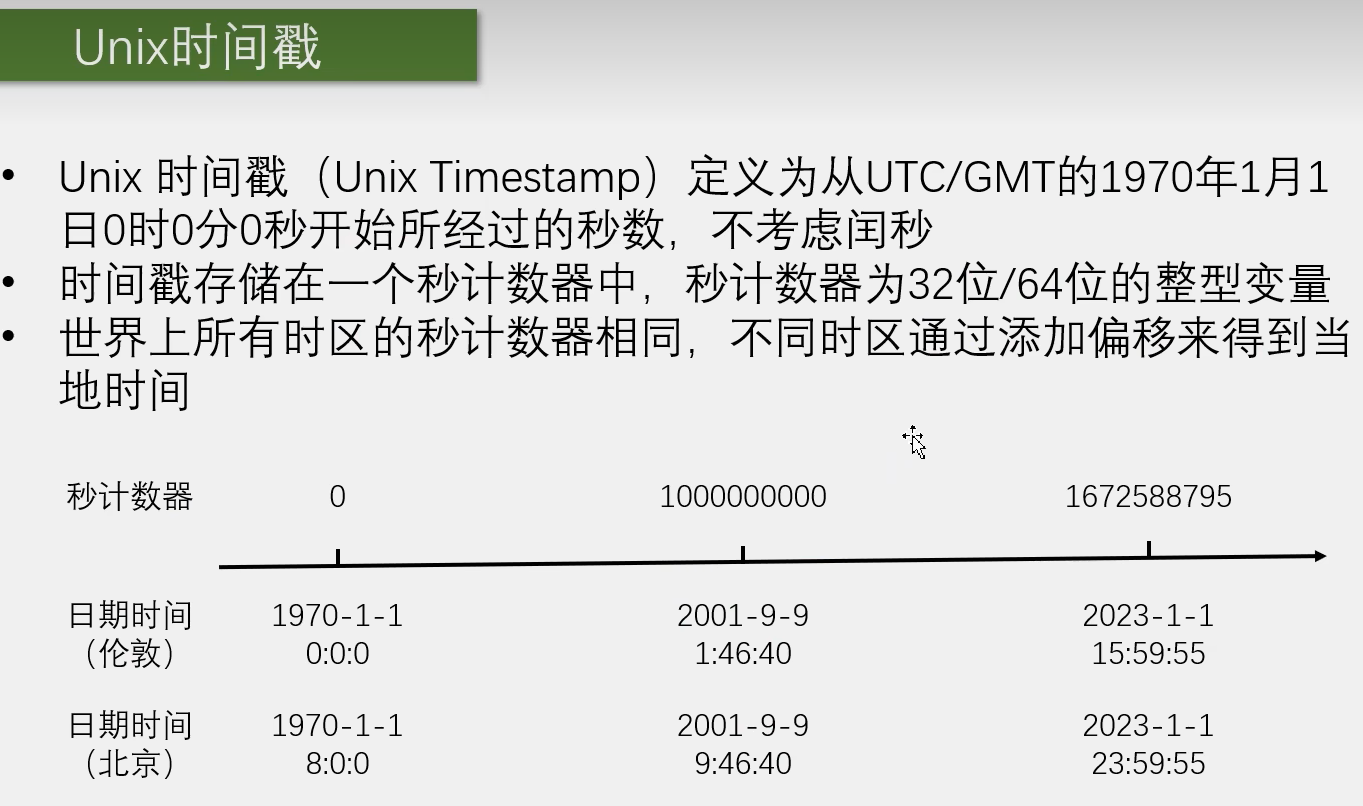

Unix时间戳：

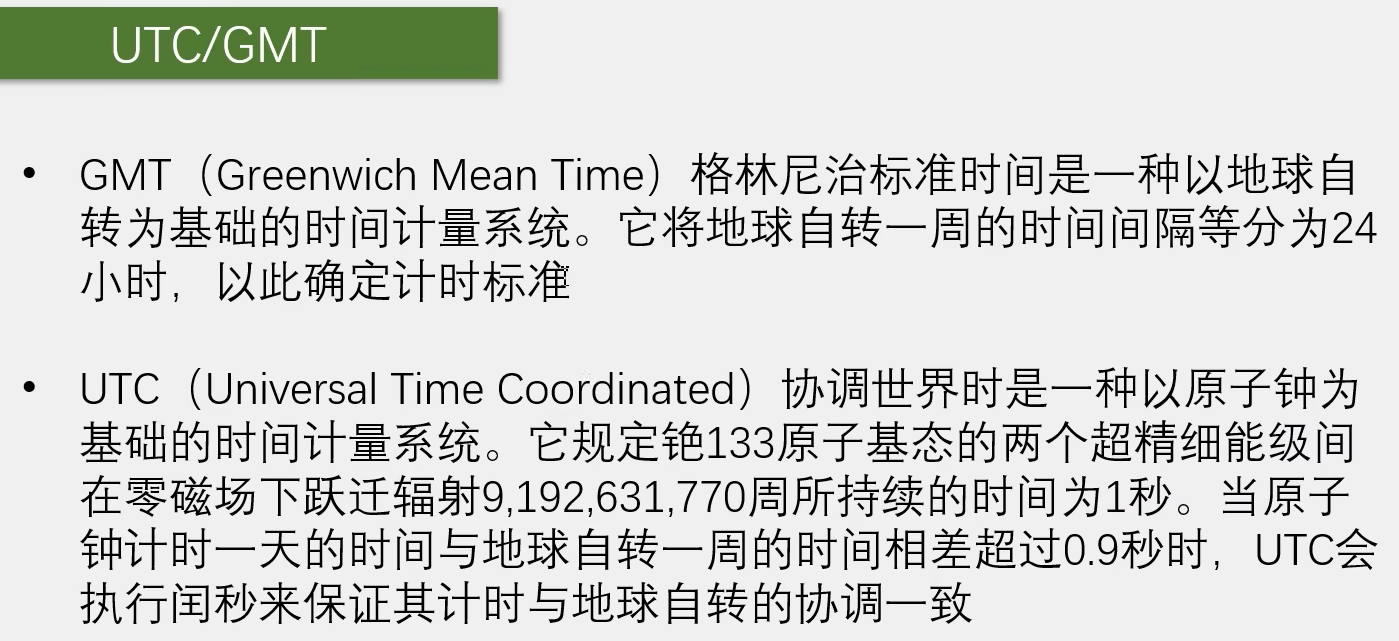

UTC / GMT：

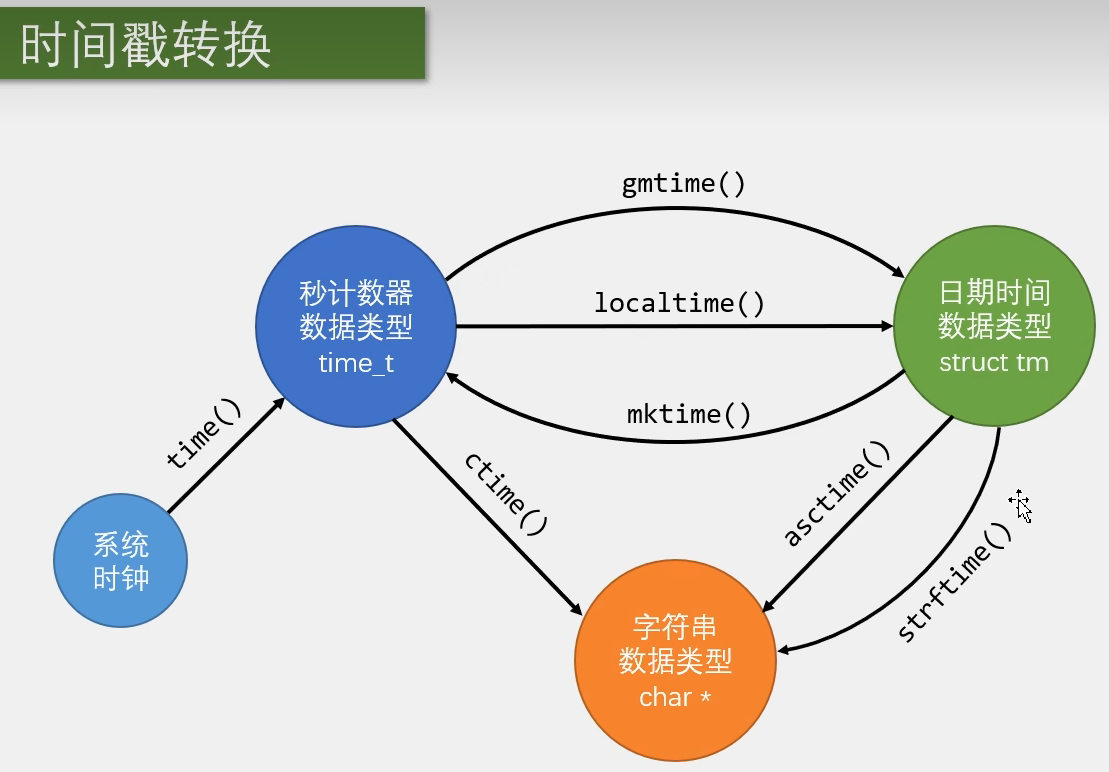

Time.h 中各函数的作用：

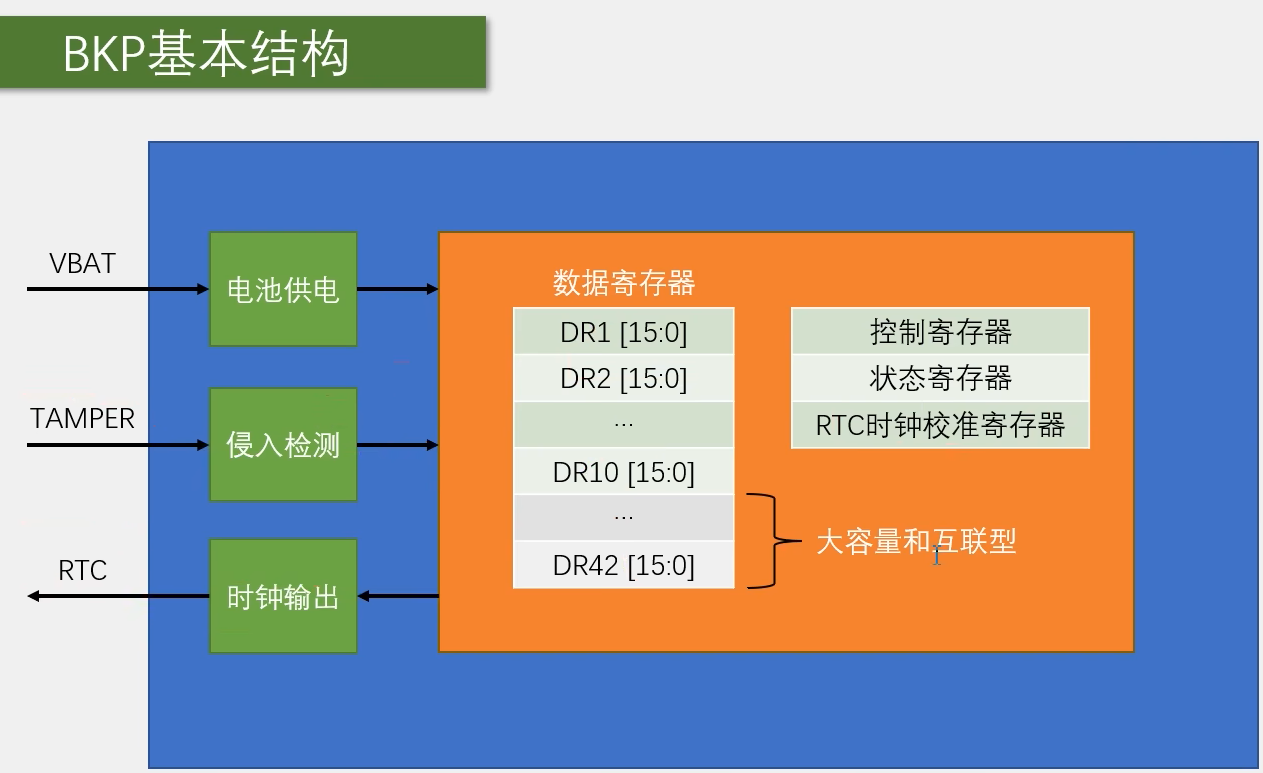

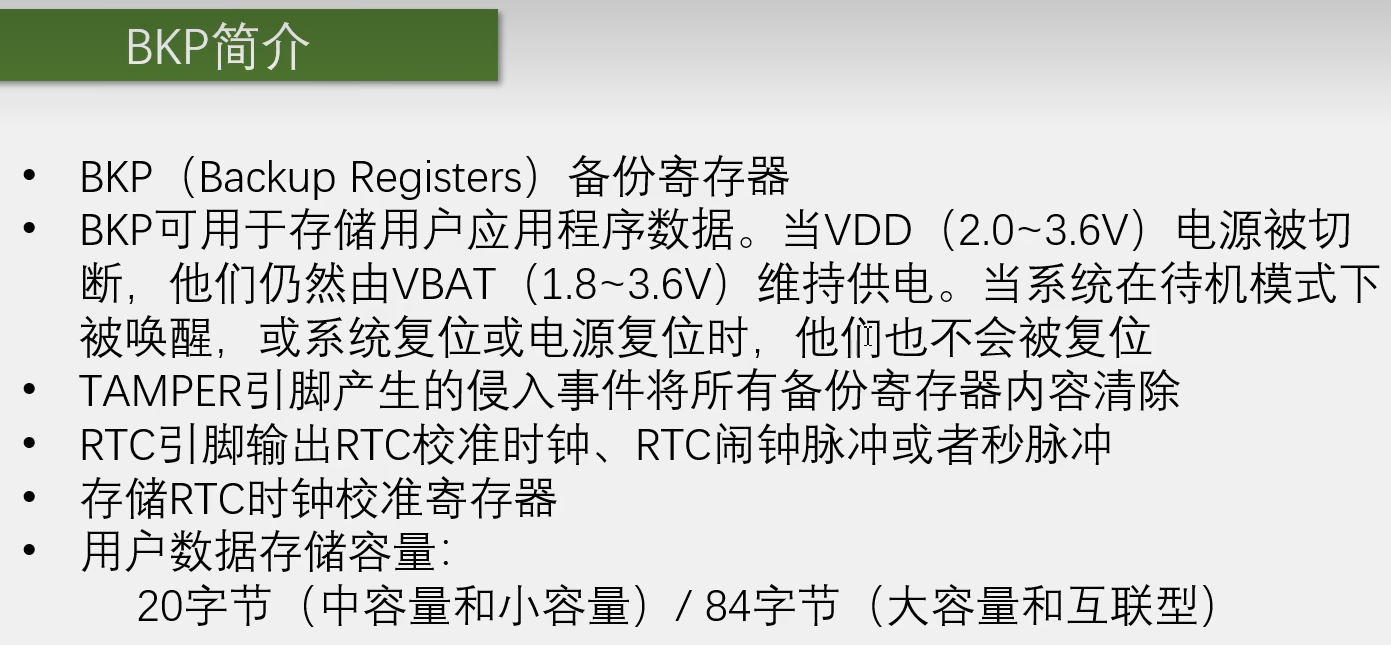

BKP：

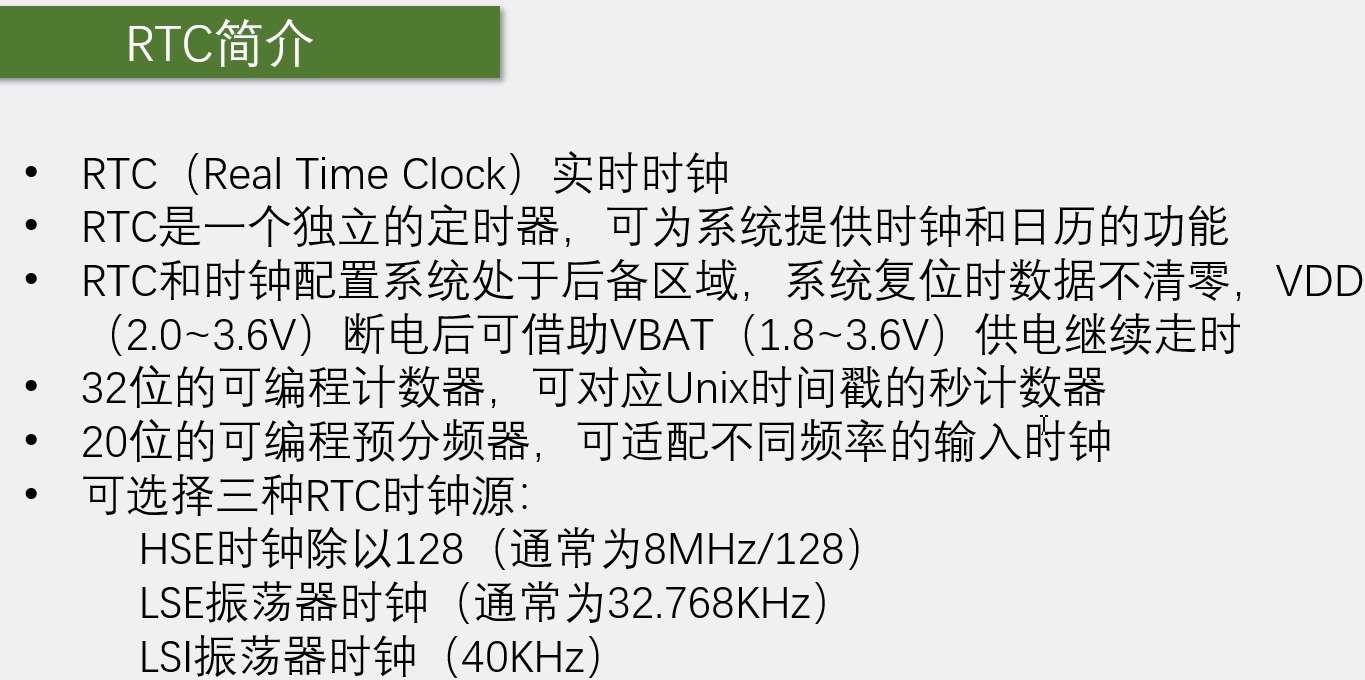

RTC：

RTC框图：

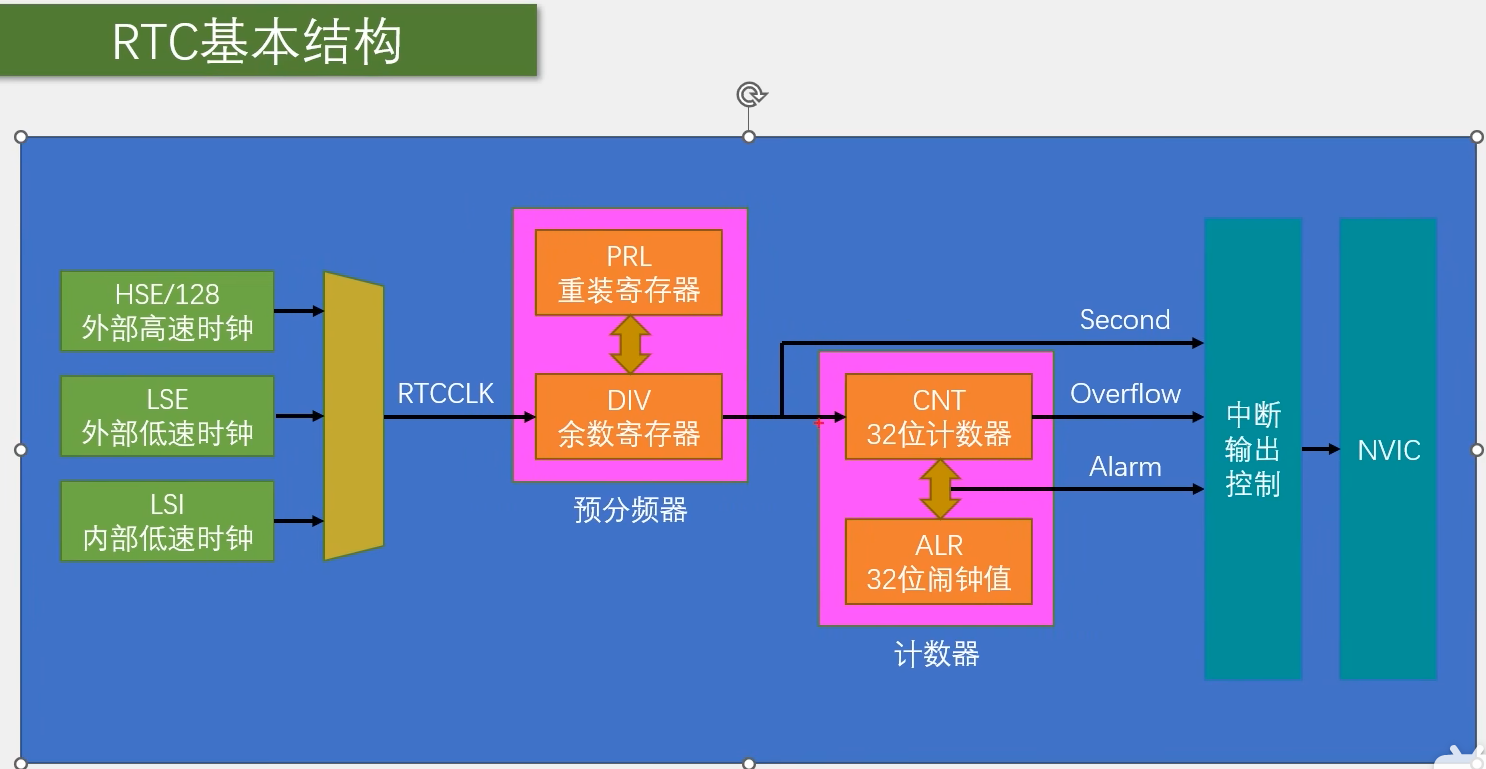

RTC基本结构：

部分外部硬件电路：

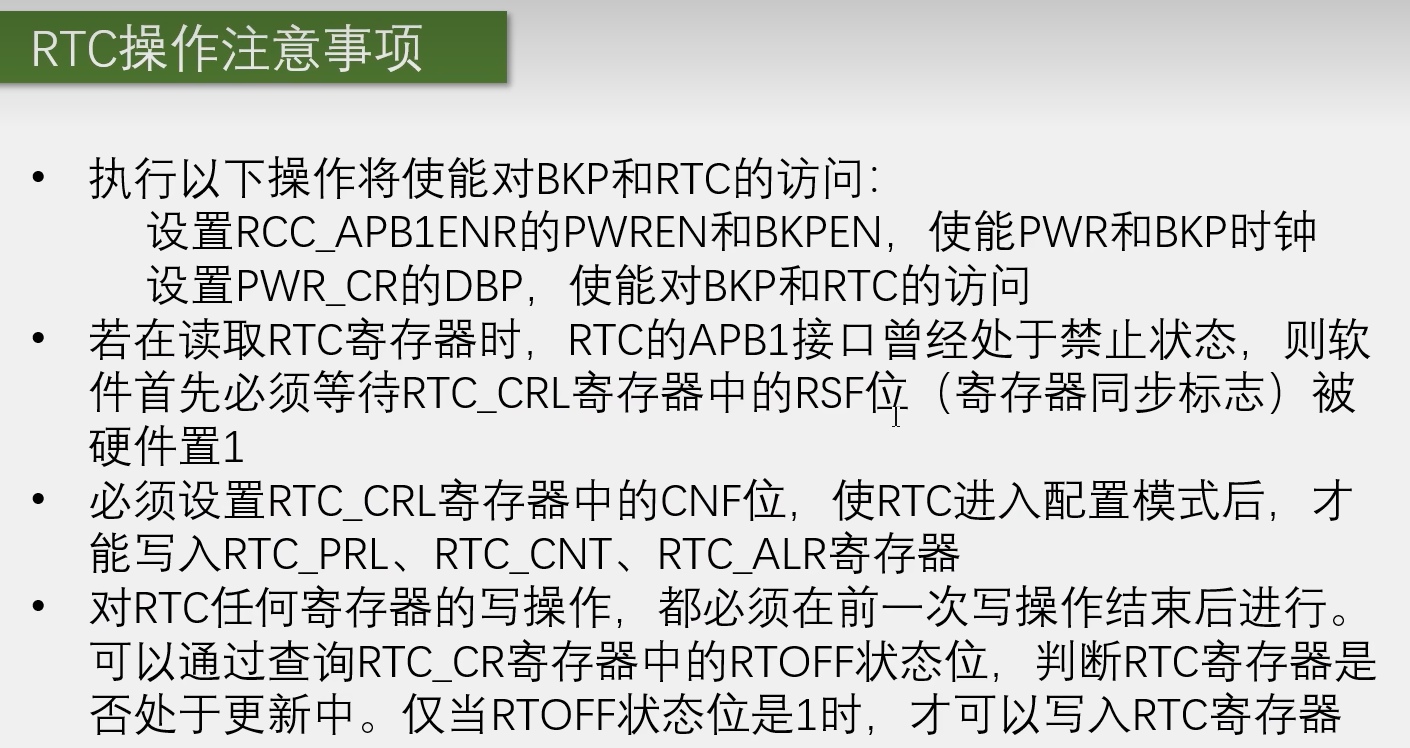

RTC操作注意事项：

————————

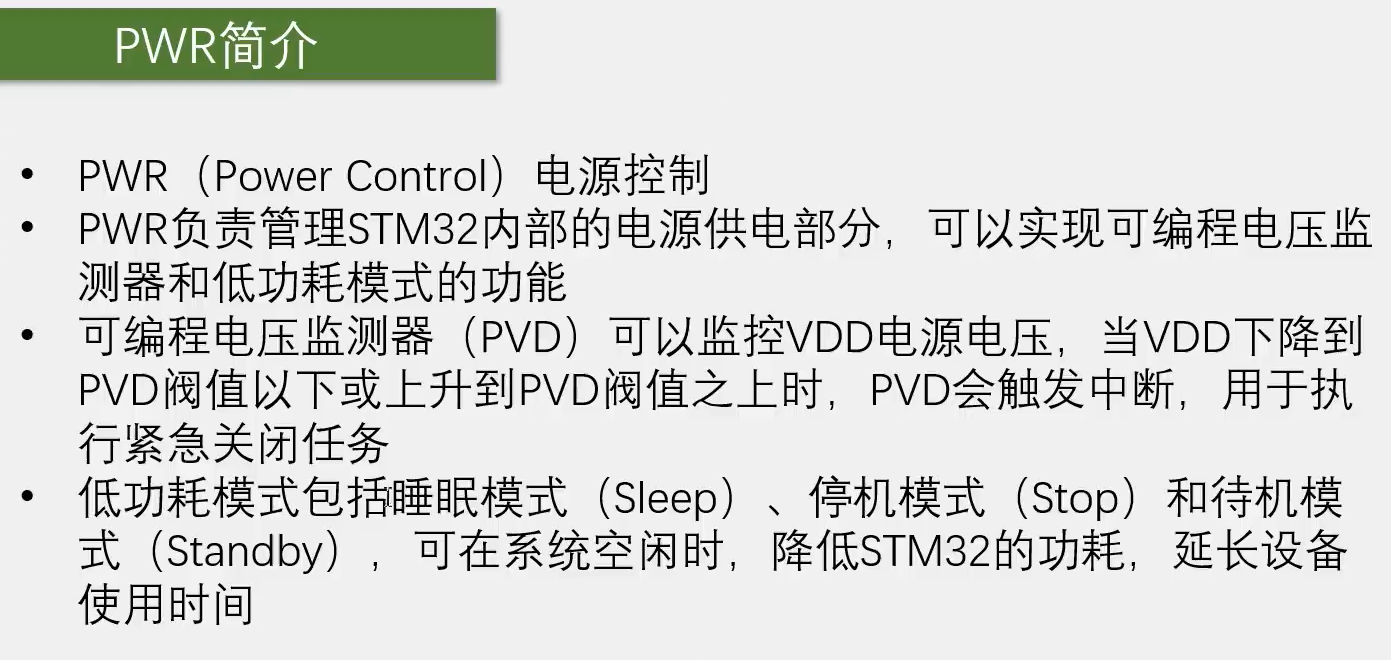

PWR电源控制：

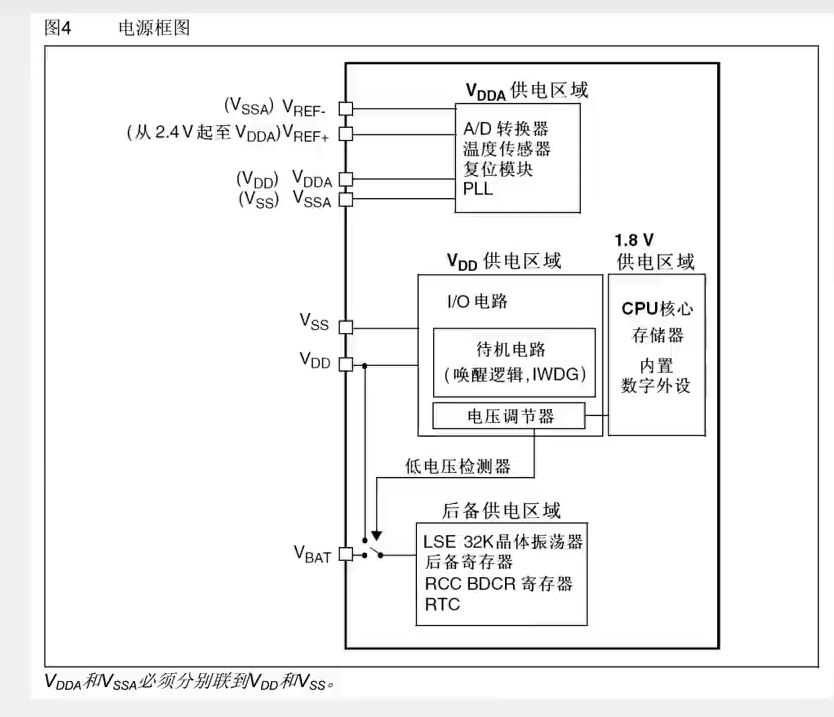

电源框图：

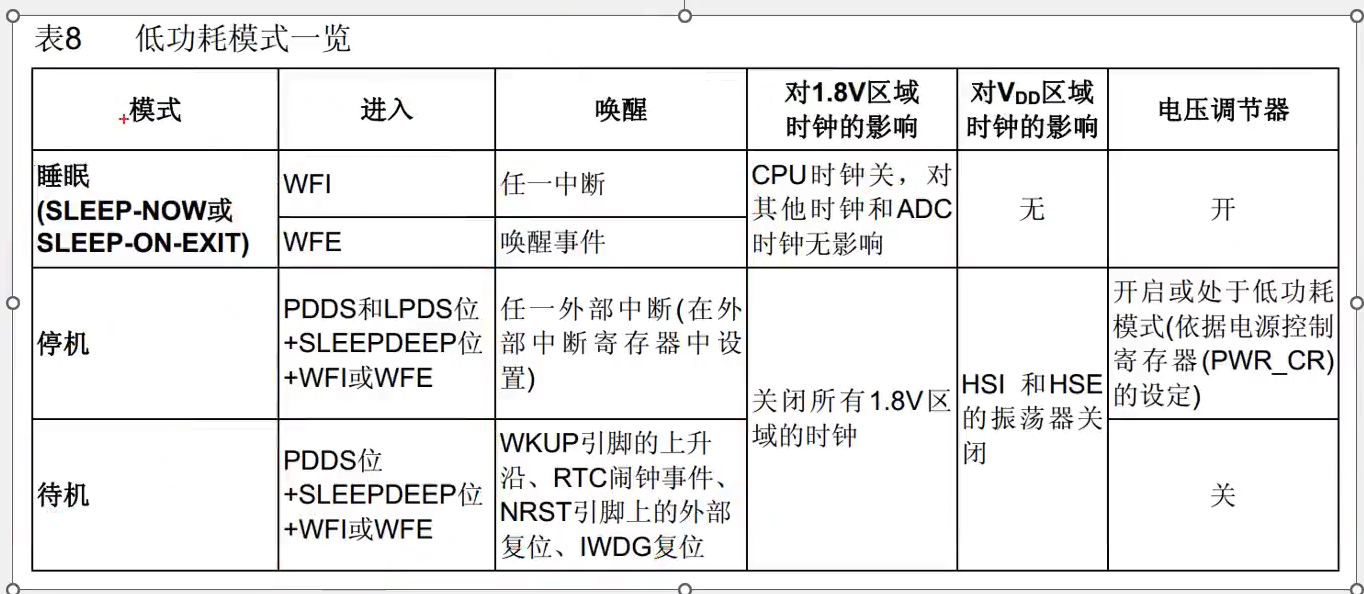

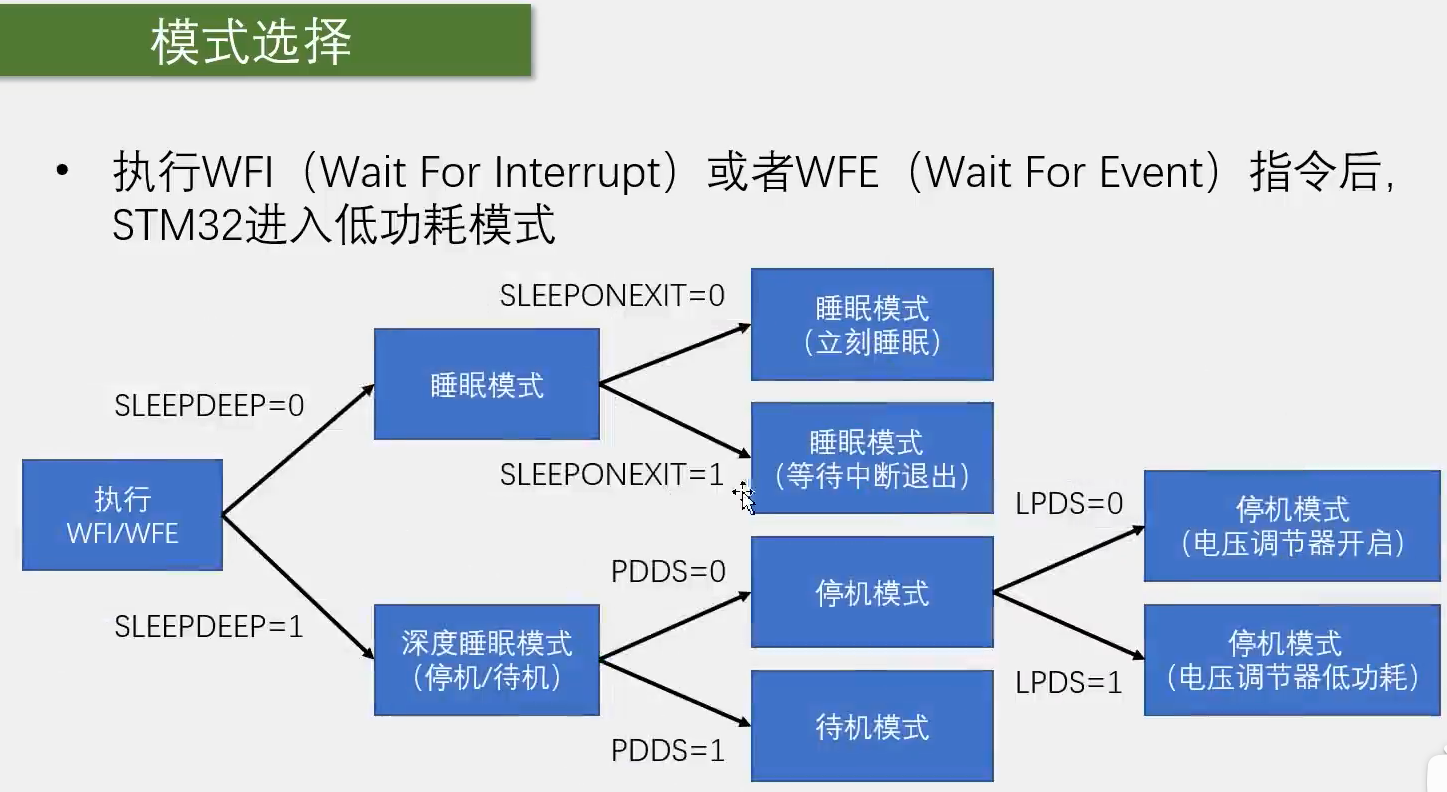

低功耗模式：

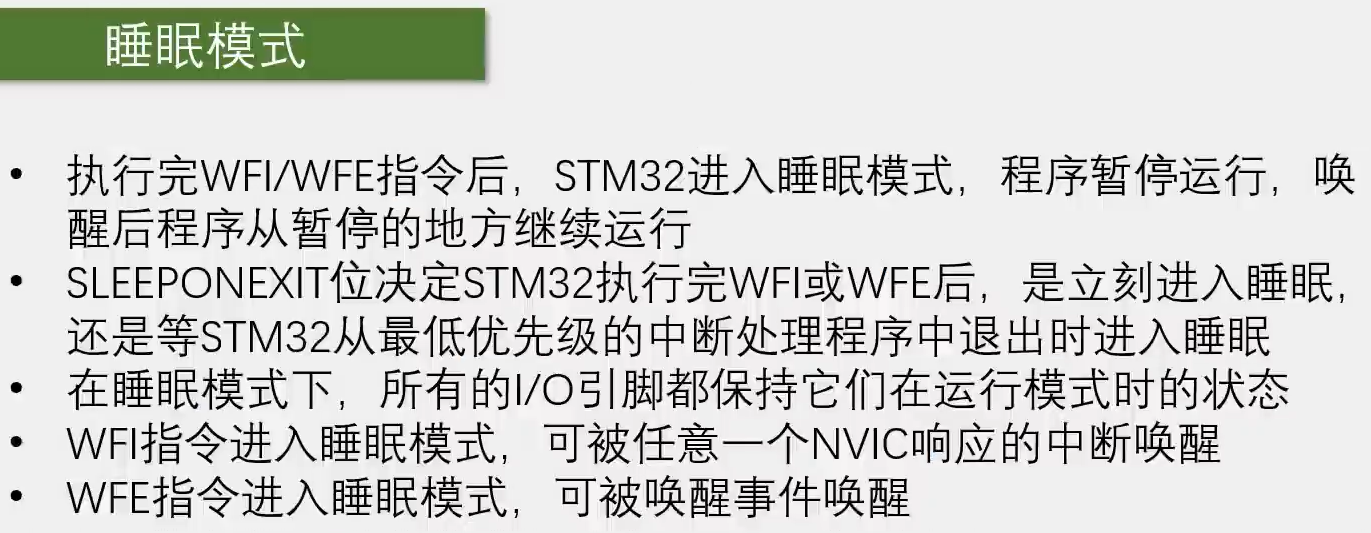

睡眠模式：

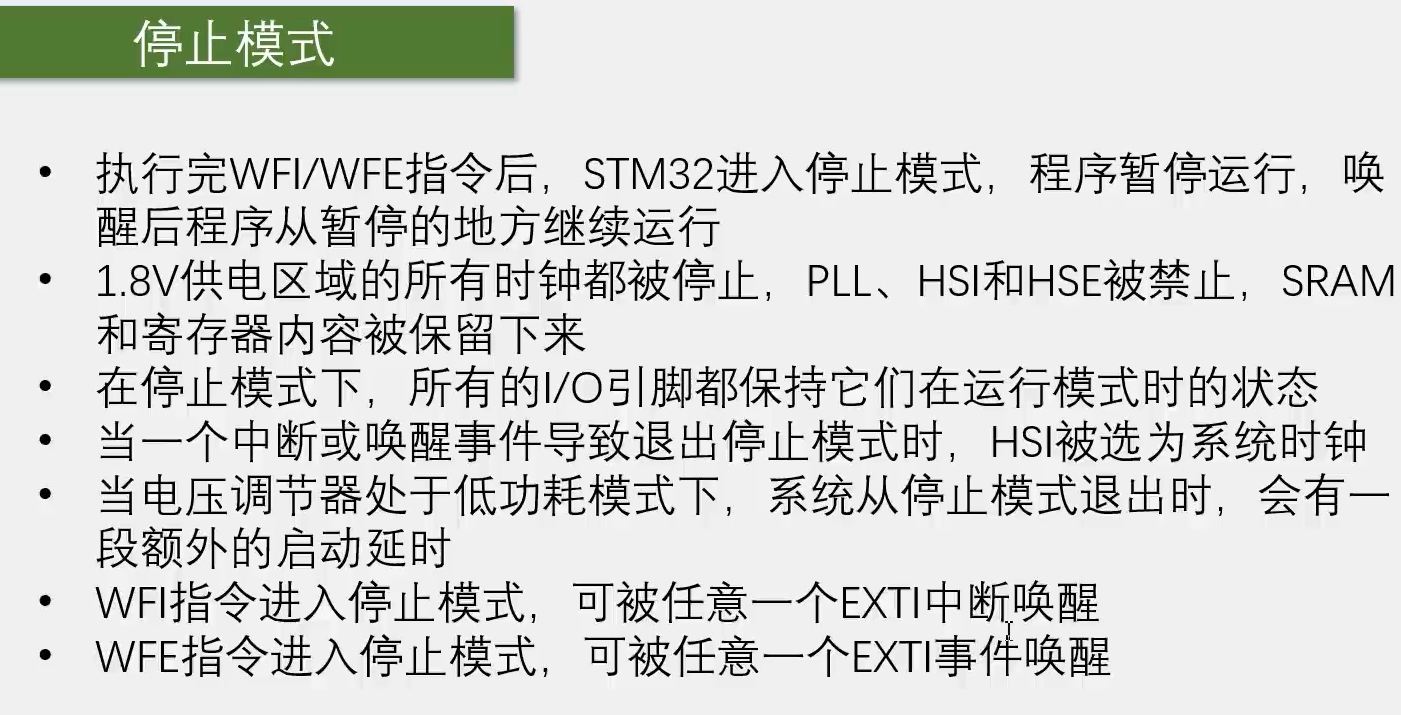

停止模式：

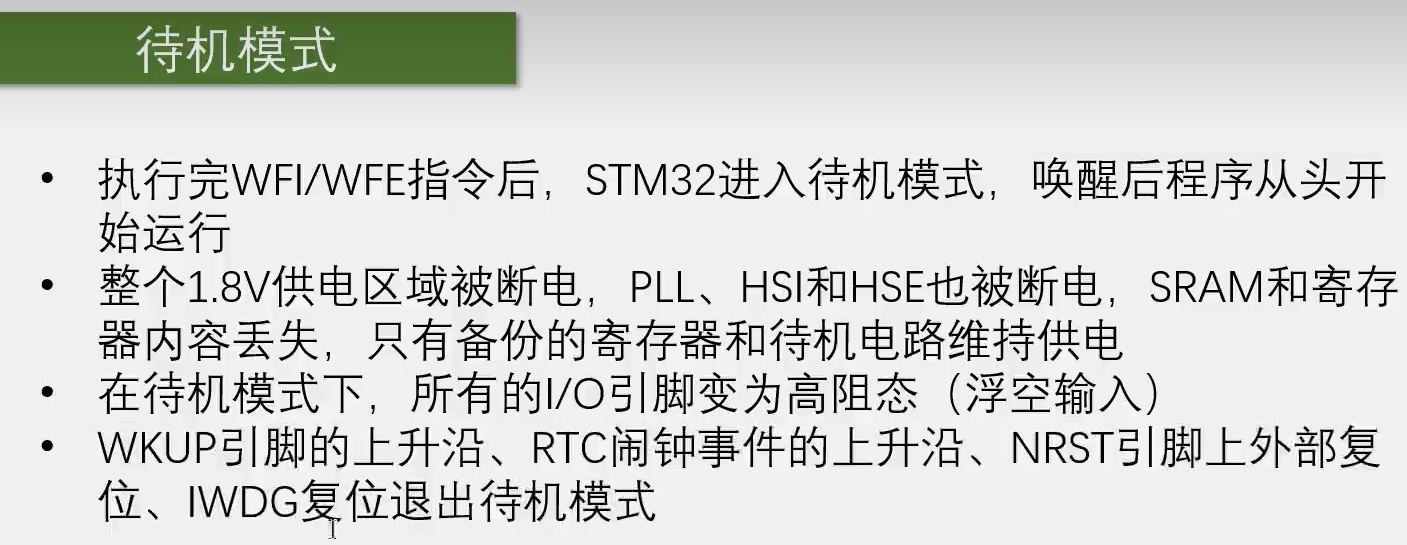

待机模式：

WDG（看门狗）：

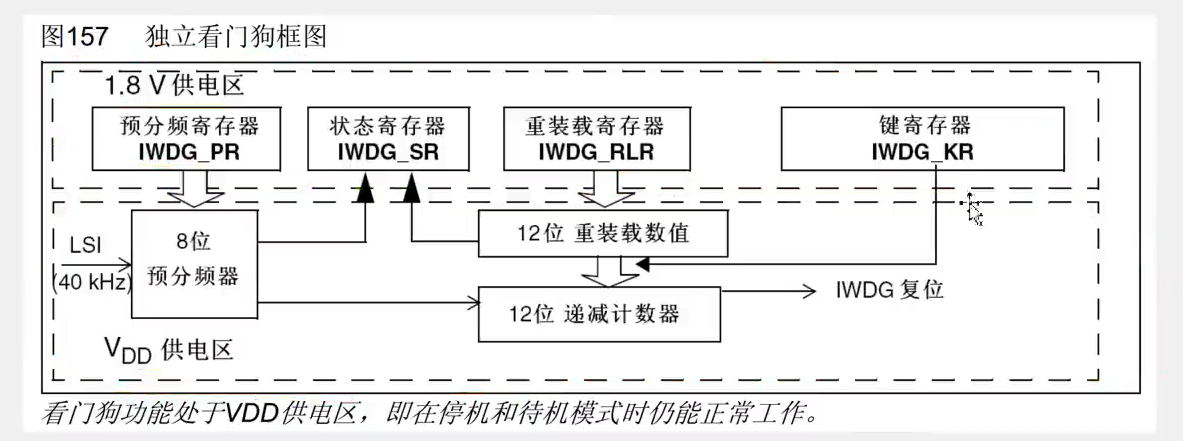

独立看门狗框图：

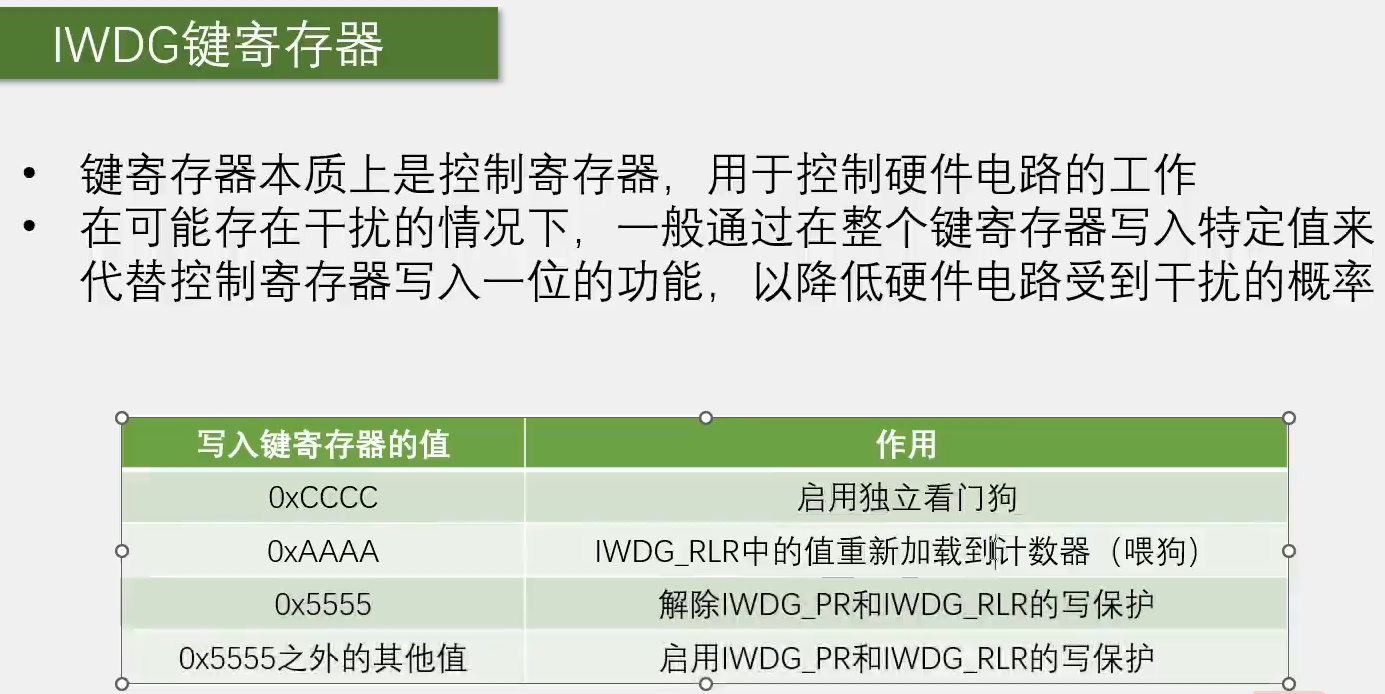

键寄存器：

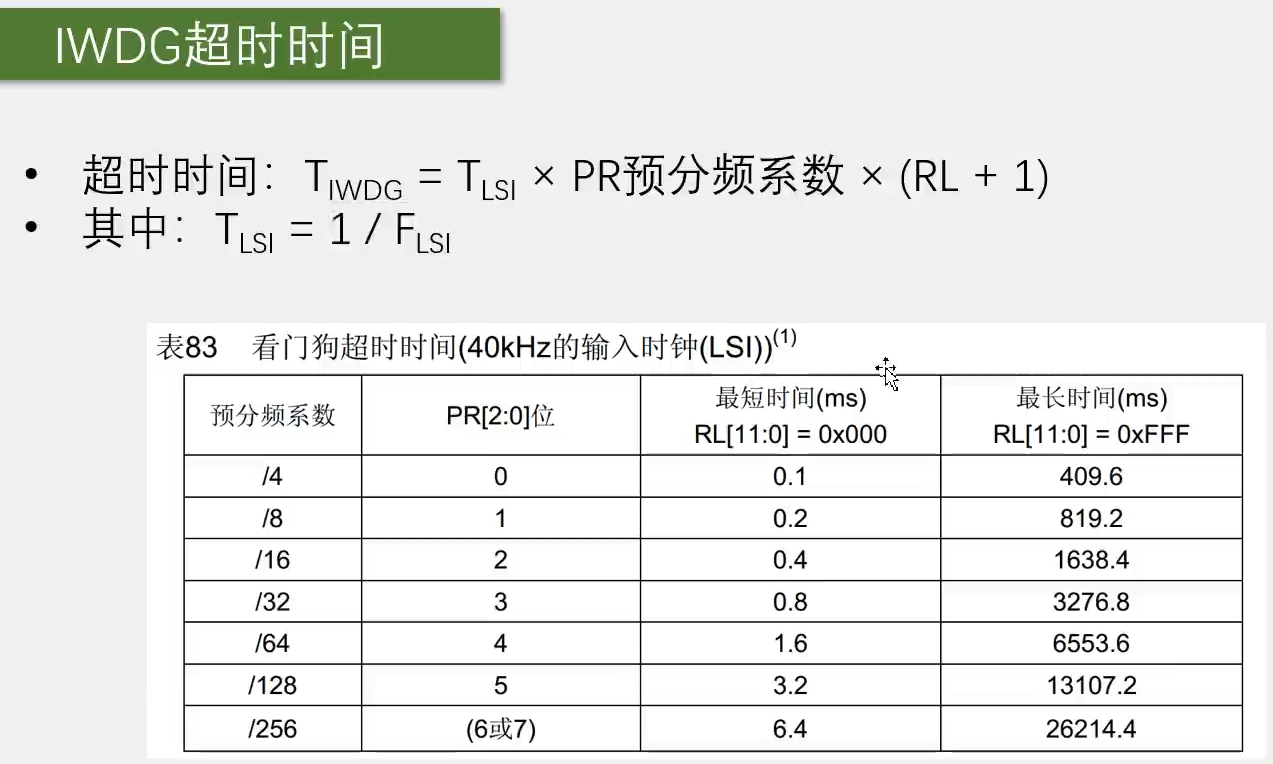

独立看门狗超时时间：

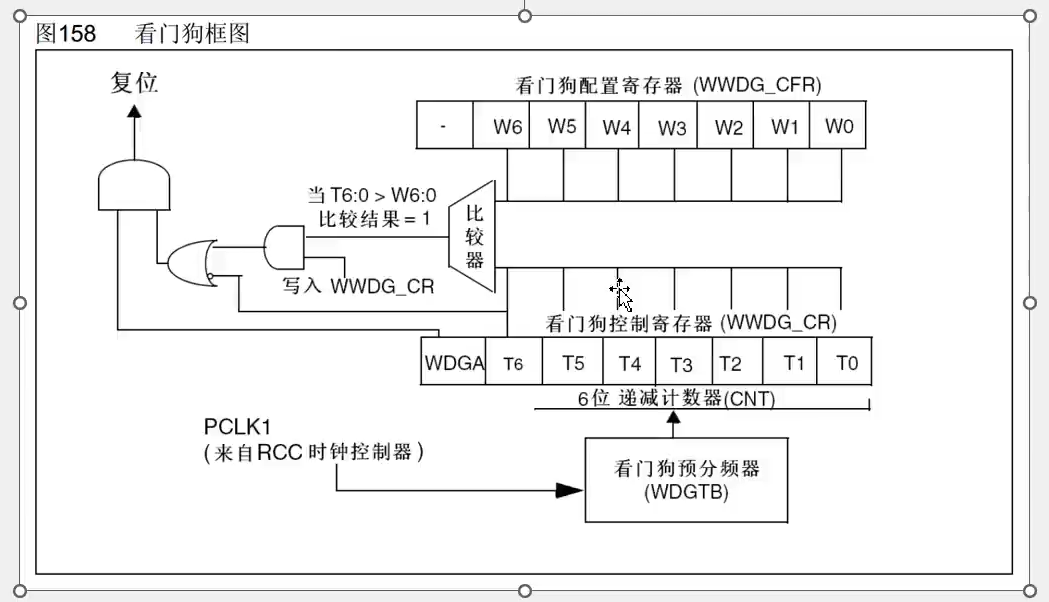

窗口看门狗框图：

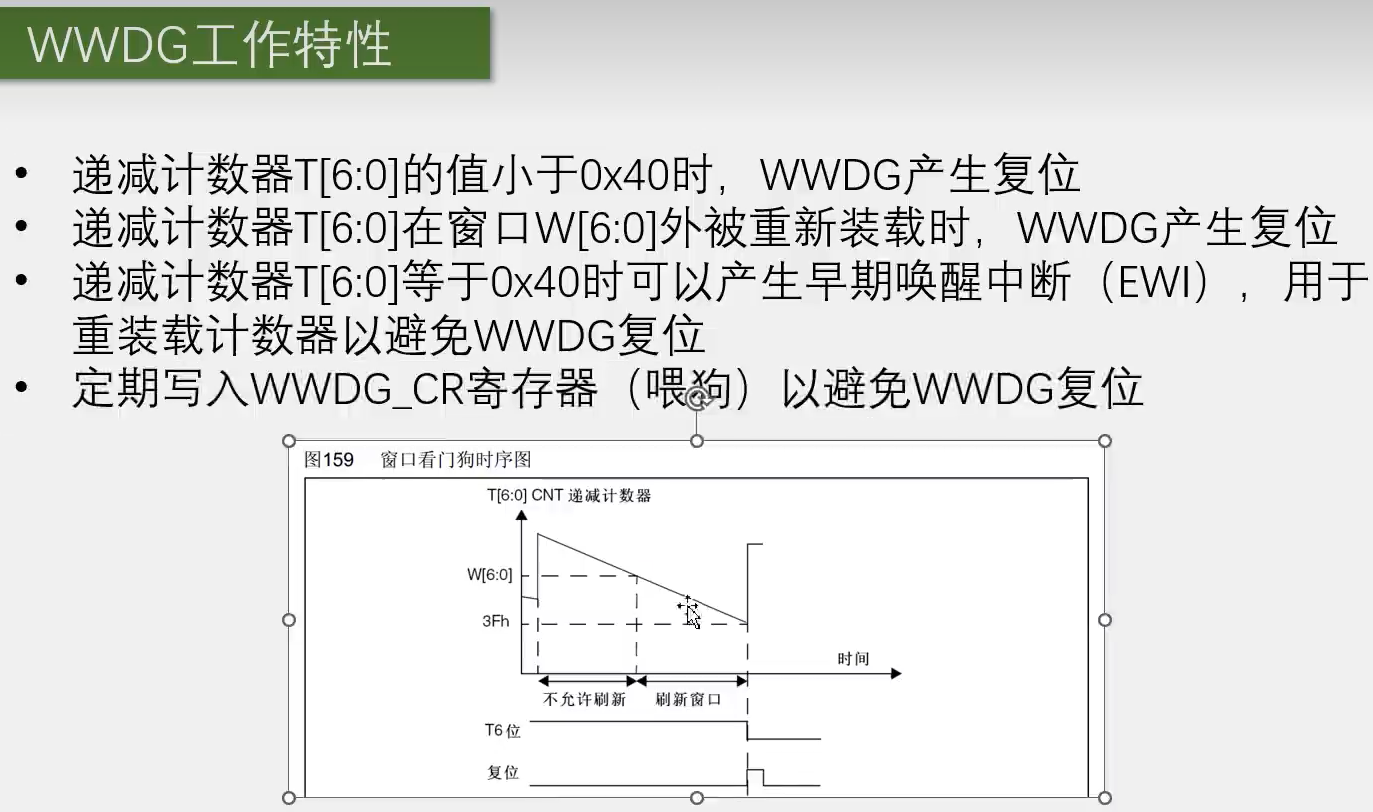

窗口看门狗工作特性：

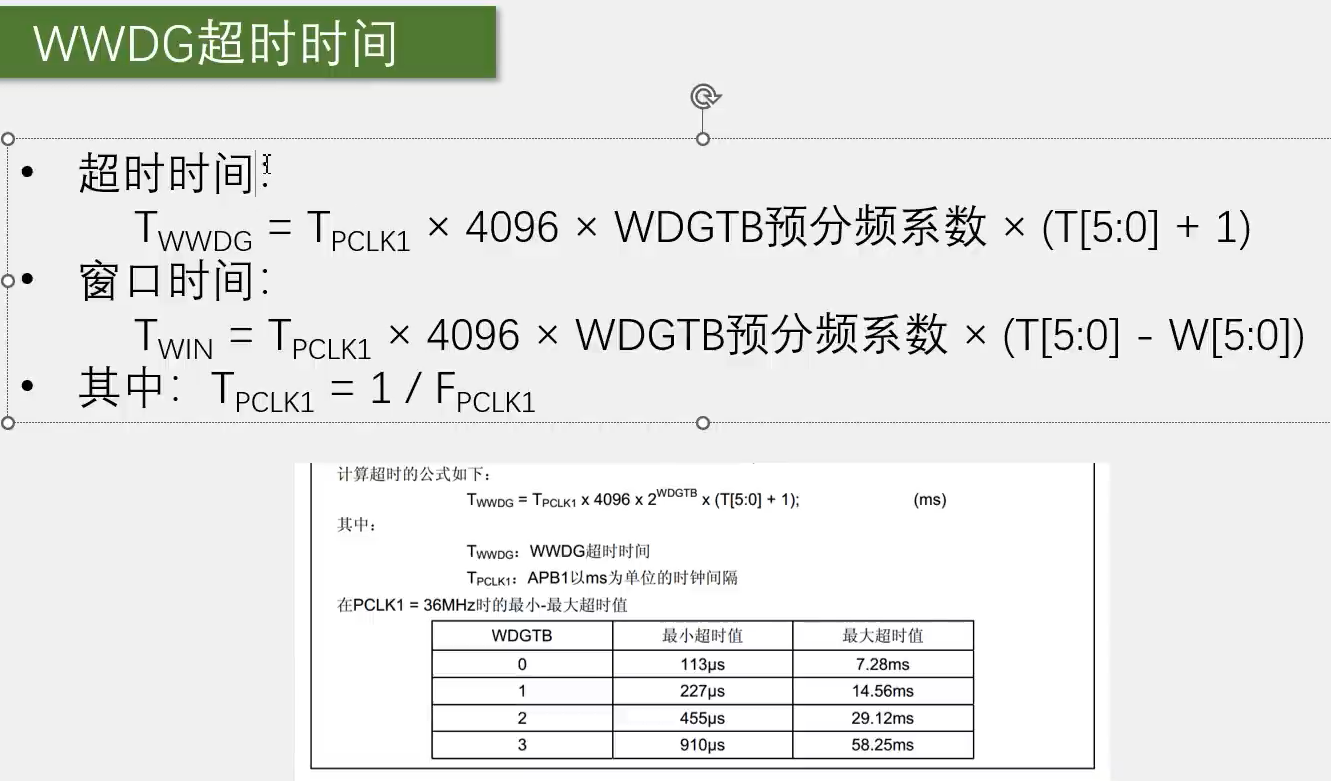

窗口看门狗超时时间：（PCLK1的时钟信号进到窗口看门狗预分频器之前先进行了一个固定的4096分频，所以计算时间时需要固定乘一个4096）

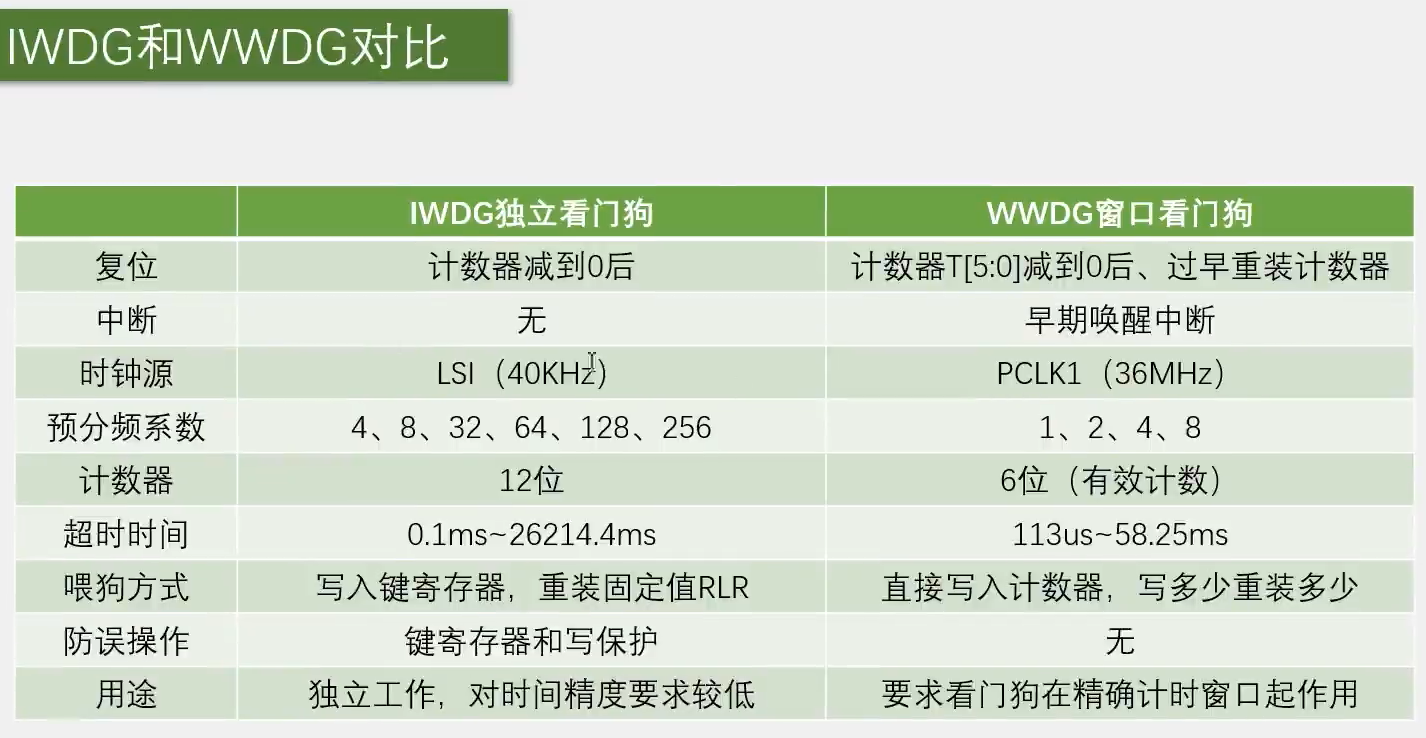

两种看门狗的差别：

————————

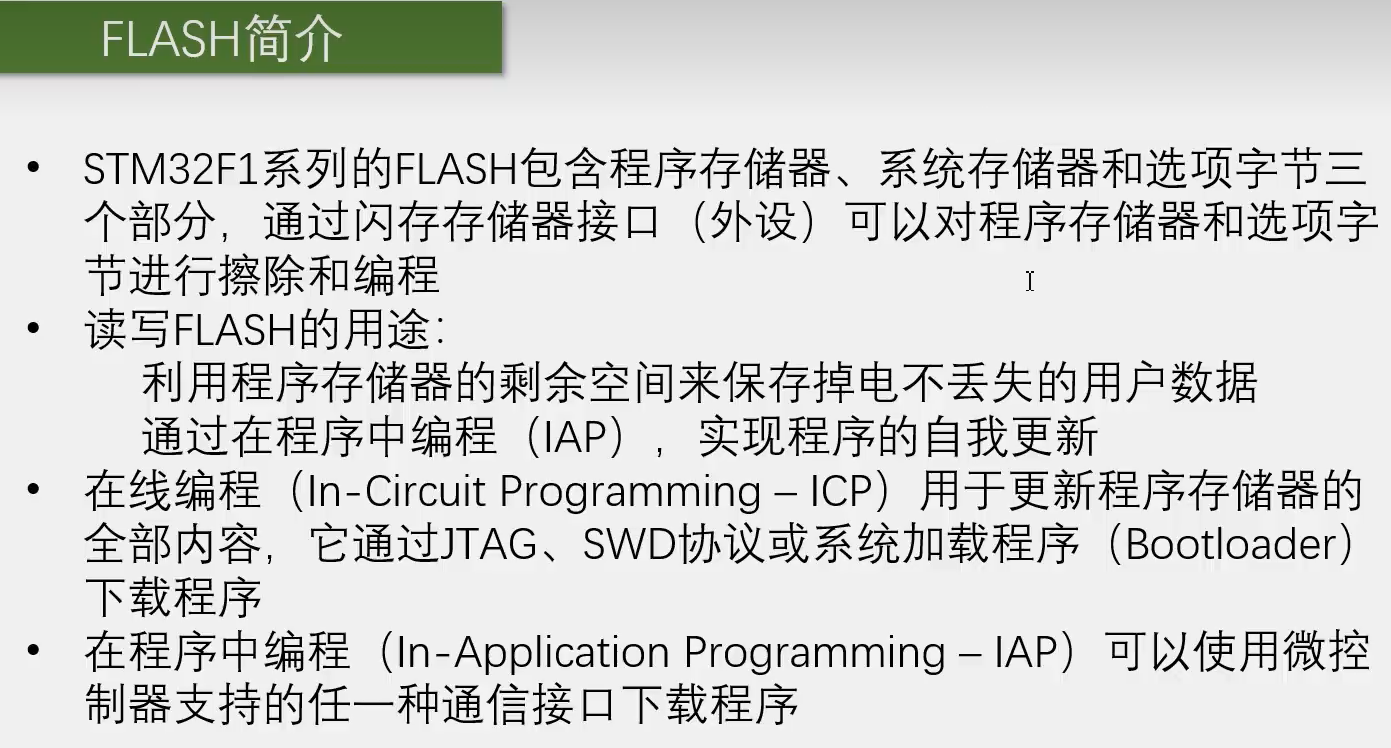

Flash闪存：

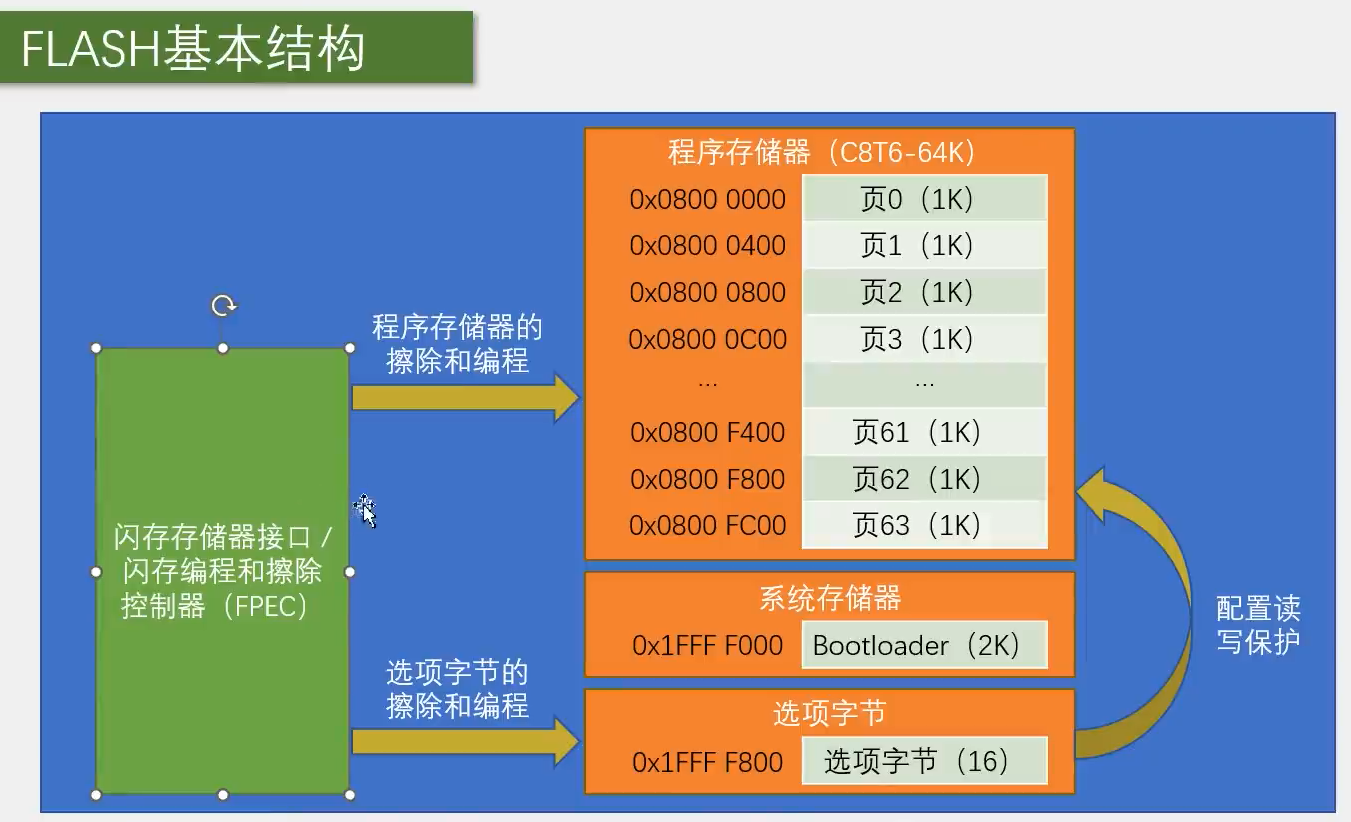

Flash基本结构：

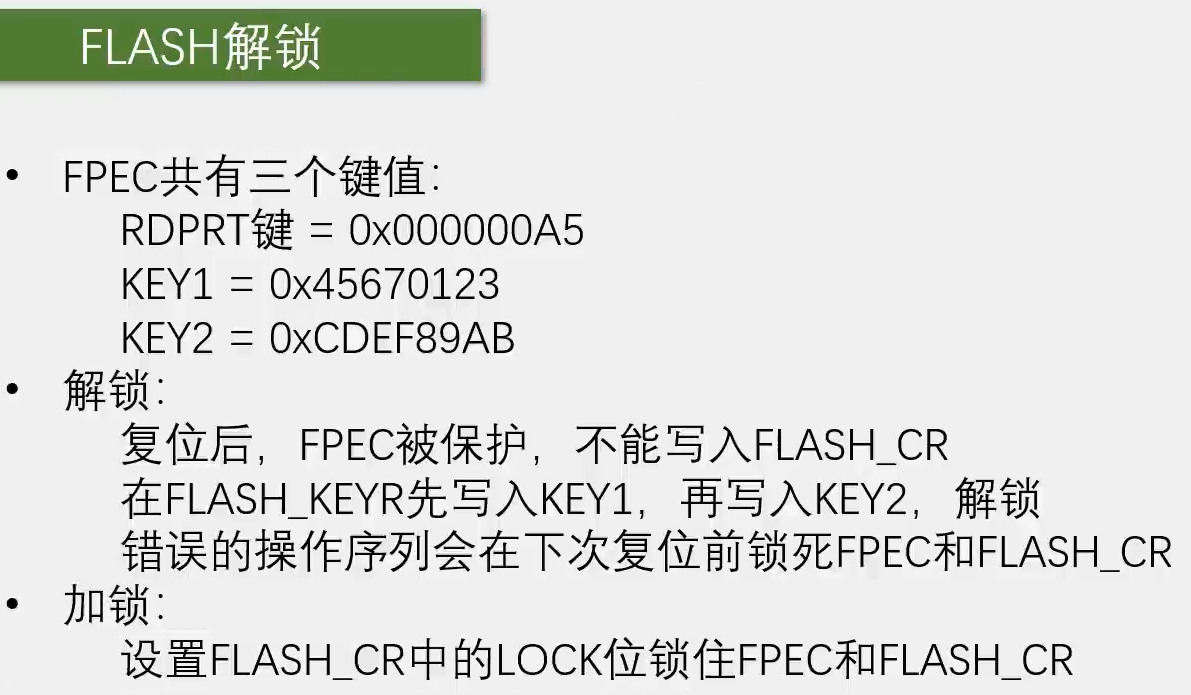

Flash解锁（在键寄存器写入特定的值）：

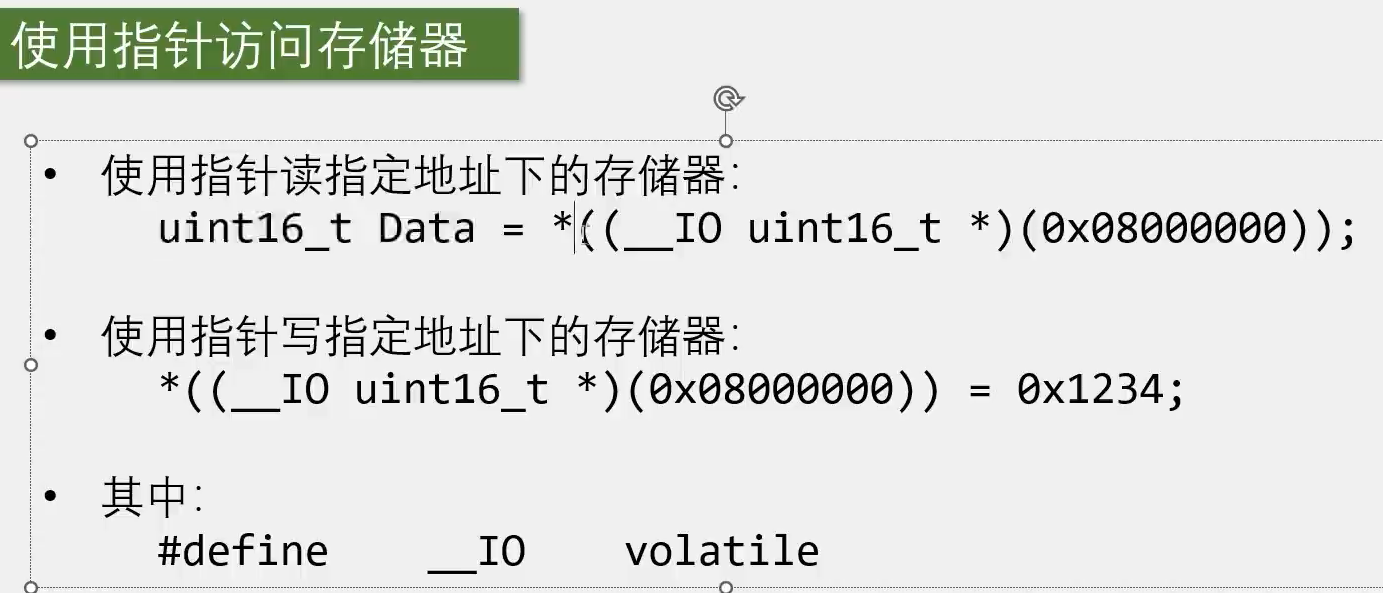

使用指针访问寄存器（volatile 的作用是防止编译器优化）：

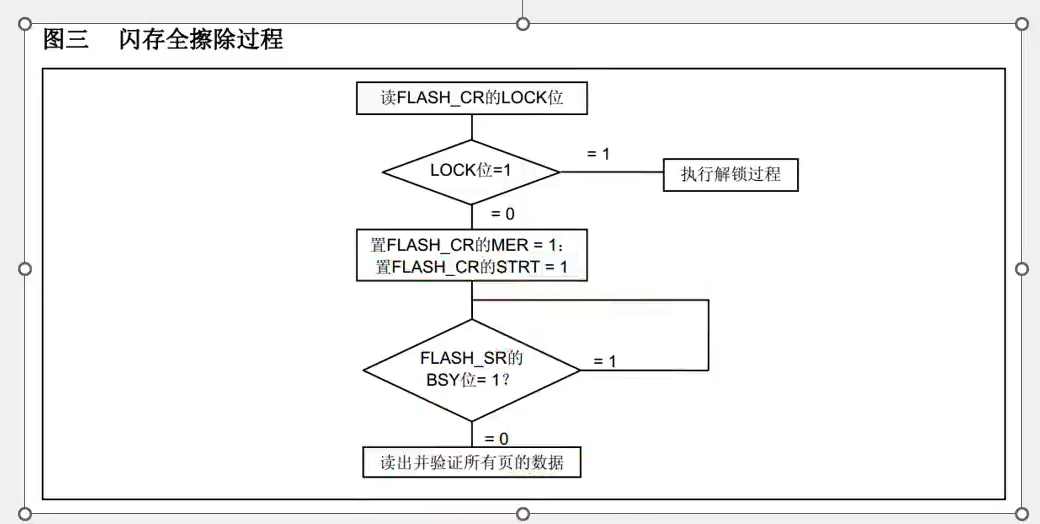

闪存全擦除：

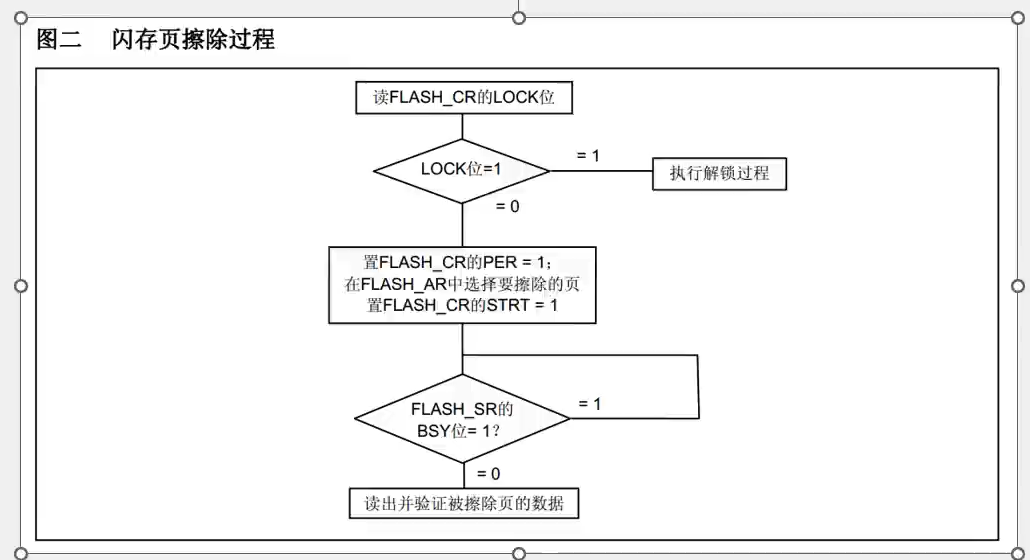

闪存页擦除：

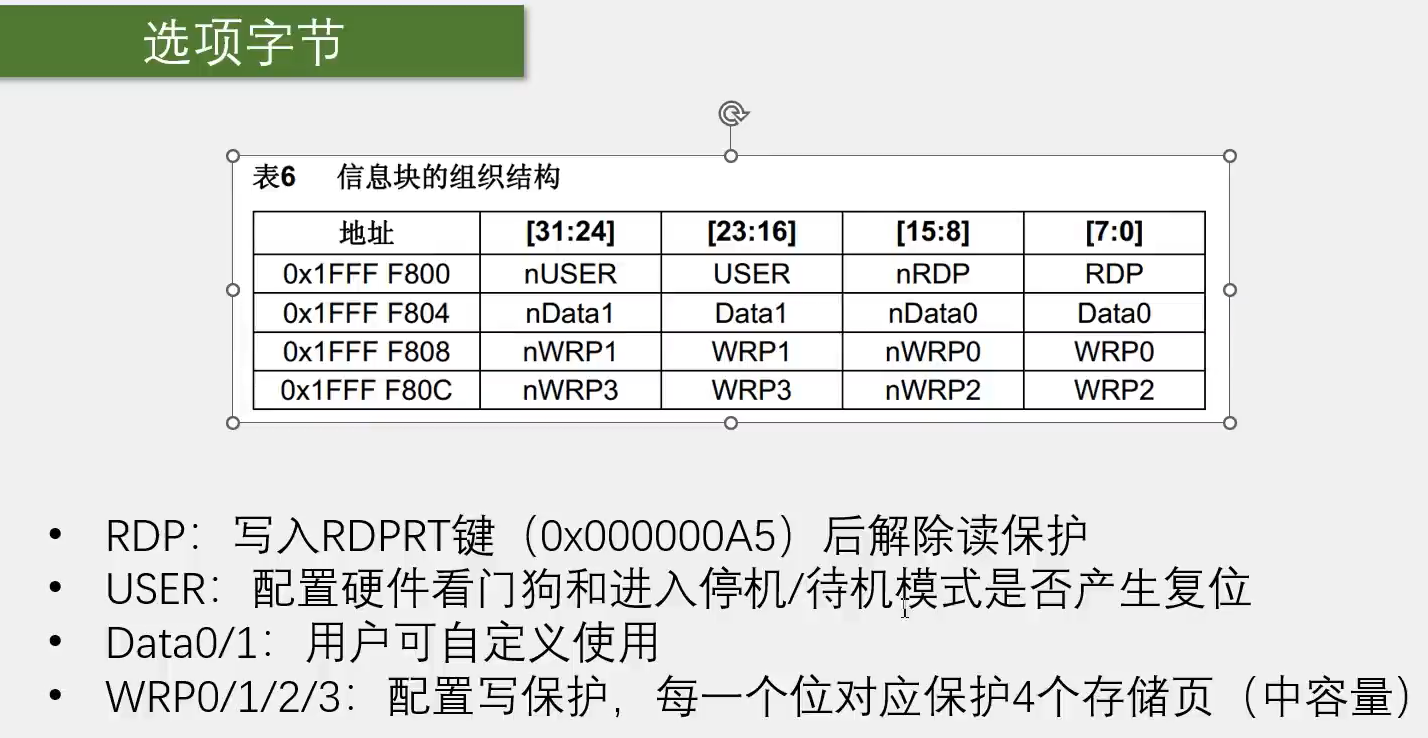

选项字节：

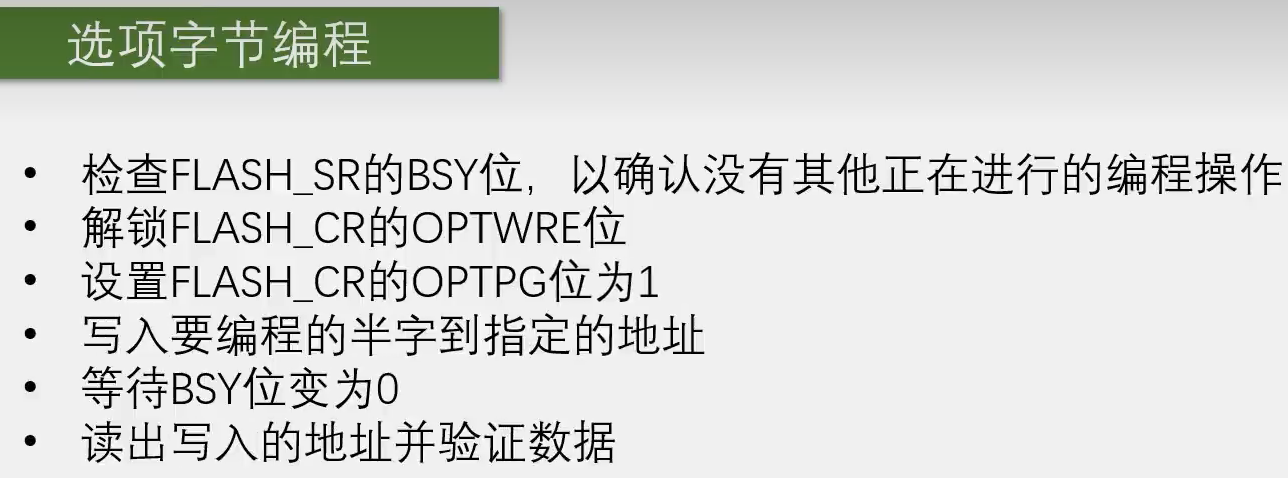

选项字节编程：

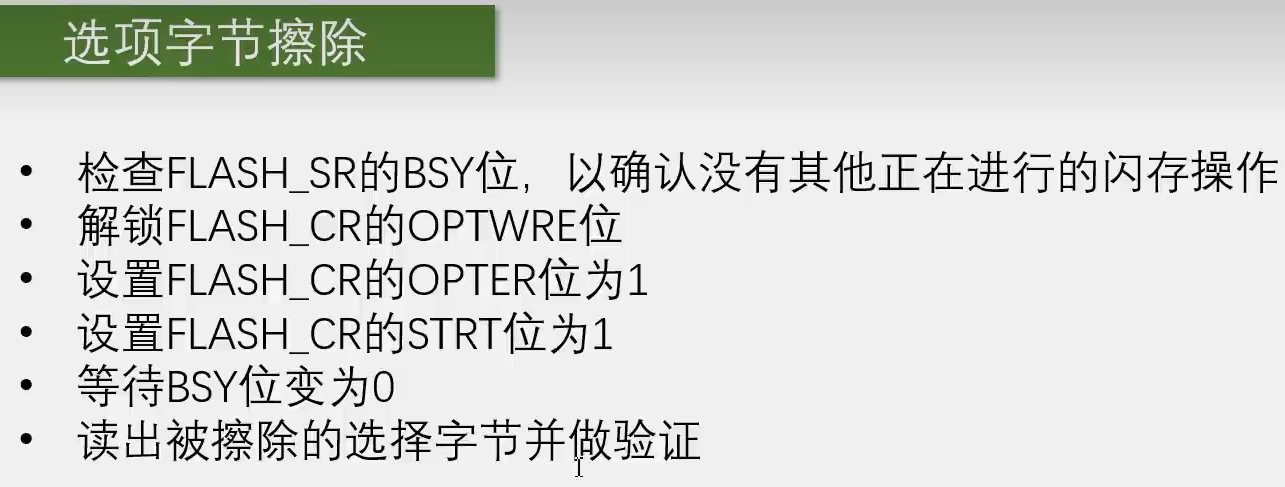

选项字节擦除：
