ITM（仪器跟踪宏单元）是什么？

ITM（仪器跟踪宏单元）是什么？

ITM（Instrumentation Trace Macrocell，仪器跟踪宏单元）是ARM Cortex-M处理器中内置的一种高性能调试跟踪模块，用于实时捕获程序运行时的关键数据（如变量值、函数调用、异常事件等），无需暂停CPU即可输出调试信息。以下是其核心解析：

---

1. 基本功能

• 实时跟踪：
  通过硬件级接口（如SWO引脚）输出程序执行日志、变量变化、中断触发等数据，不影响芯片正常运作。
• 低侵入性：
  相比传统断点调试（暂停CPU），ITM实现非阻塞式数据采集，适合实时系统（如电机控制、医疗设备）。
• 多数据源支持：
  可同时输出软件生成的调试消息（printf重定向）、硬件事件（如中断）、PC采样等。

---

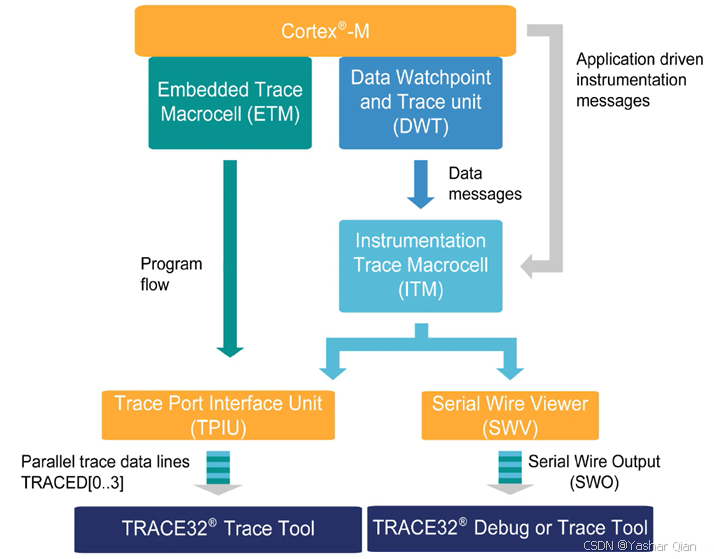

2. 核心组件

• ITM模块：
  ARM Cortex-M内核的硬件单元，集成在芯片内部。
• SWO（Serial Wire Output, 串行线输出）引脚：
  专用单线输出引脚（与SWD调试接口复用），用于传输跟踪数据。
• TPIU（Trace Port Interface Unit, 跟踪端口接口单元）：
  将ITM数据转换为标准格式（如SWV或E
