基本电子元件：碳膜电阻器
碳膜电阻器（Carbon Film Resistor）是一种常见的固定电阻器件，广泛应用于电子电路中。它是通过在陶瓷基体表面沉积一层碳薄膜，然后用激光或螺旋切割调节电阻值而制成的。

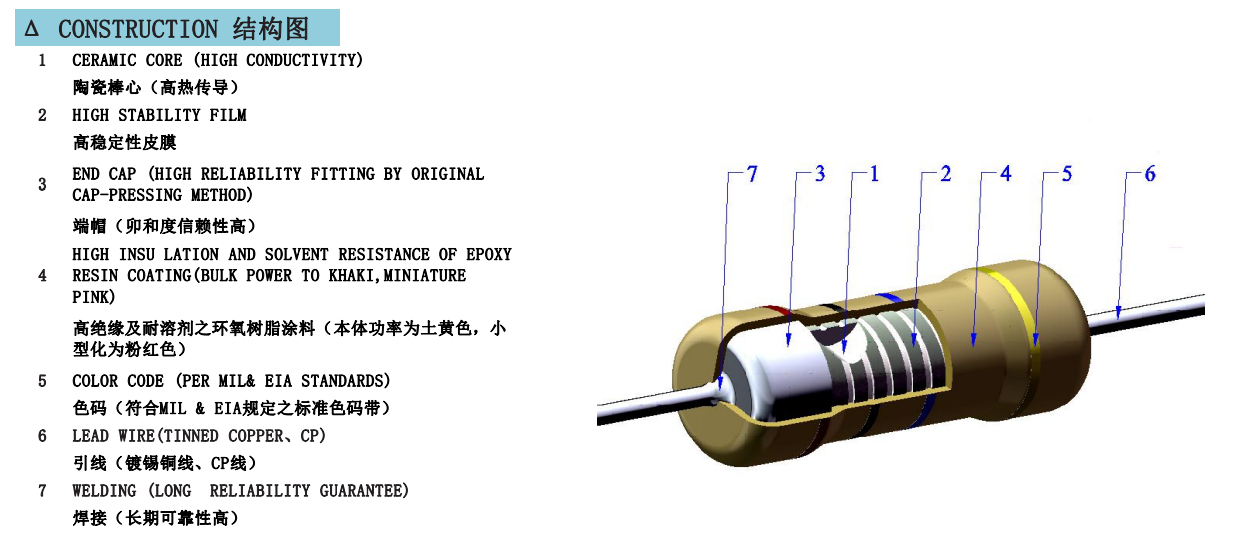

一、结构与材料
结构组成：
- 陶瓷棒：电阻器的骨架，绝缘耐高温。
- 碳膜：导电层，决定了电阻值。
- 保护层：防止氧化和机械损伤。
- 引脚：与电路连接，焊接用。
二、电气性能
| 参数 | 典型数值范围 |
|---|---|
| 电阻值范围 | 1 Ω ～ 10 MΩ 以上 |
| 容差（误差） | ±5%、±10% 常见 |
| 功率额定 | 1/8W、1/4W、1/2W、1W 等 |
| 最大工作电压 | 200V ～ 700V |
| 温度系数 | ±(200～1000 ppm/℃) |
🔍 注意：碳膜电阻的温度稳定性和精度不如金属膜电阻。
三、特点与优缺点
优点：
- 成本低，制造简单
- 适合大批量生产
- 阻值范围广泛
- 良好的频率特性（中频应用）
缺点：
- 温度系数较大，精度不高
- 不适合高精度、高稳定性场合
- 易受湿度影响

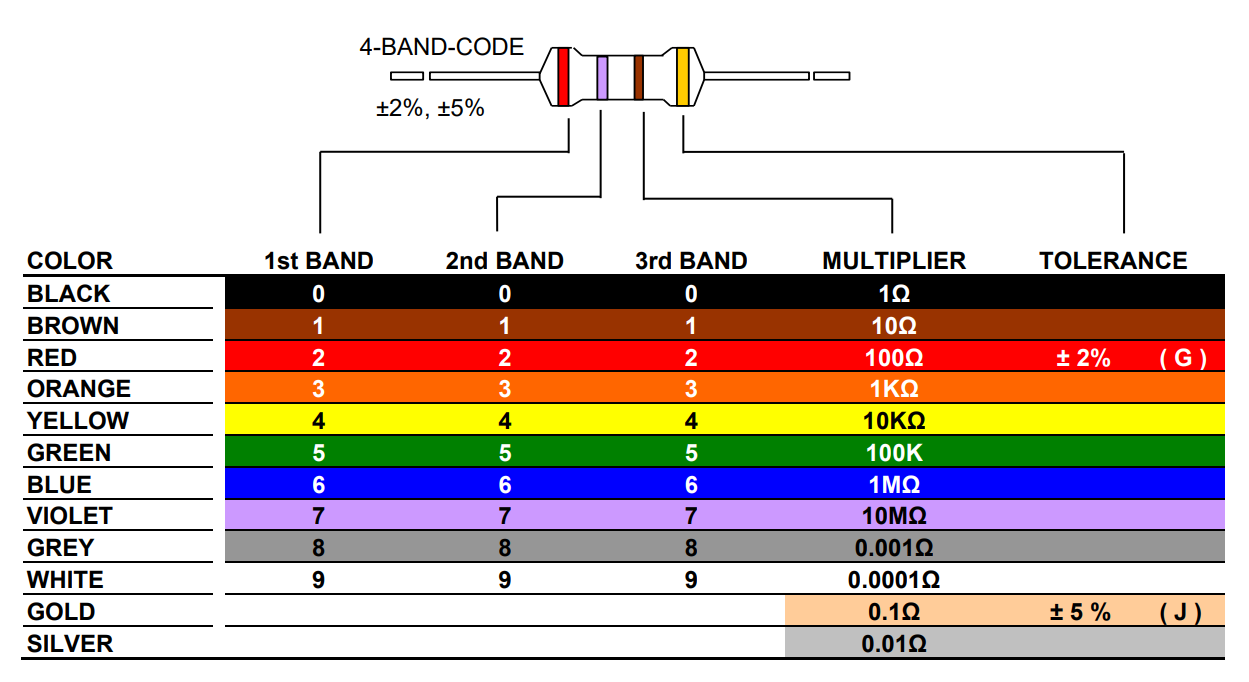

四、识别方法
最常见的是通过色环标识来读出电阻值（如：黄紫红金 = 4.7kΩ，±5%）。
五、常见应用
- 一般电子产品的限流、分压
- 家用电器中的控制电路
- 教学电路和低成本项目
六、对比金属膜电阻
| 特性 | 碳膜电阻 | 金属膜电阻 |
|---|---|---|
| 成本 | 低 | 略高 |
| 精度 | 低（±5%、±10%） | 高（±1%、±0.1%） |
| 温度稳定性 | 较差 | 较好 |
| 噪声 | 稍大 | 小 |
| 典型用途 | 一般电路 | 精密电路 |
