基本电子元件：电阻器
电阻器（Resistor）是电子电路中最基础、最常用的元件之一，主要功能是限制电流、分压、分流或消耗电能（将电能转化为热能）。以下从核心原理、分类、参数、应用及特性等方面详细解析。
一、基本原理与结构
- 核心功能：阻碍电流通过，其阻碍能力称为“电阻”（Resistance），单位为欧姆（Ω），常用单位有千欧（kΩ，1kΩ = 10³Ω）、兆欧（MΩ，1MΩ = 10⁶Ω）。
- 工作原理：当电流流过电阻器时，导体内部的自由电子与晶格碰撞，产生能量损耗（表现为发热），遵循欧姆定律：I=U/R（电流 = 电压 ÷ 电阻）。
- 结构组成：通常由电阻体（导电材料，如碳膜、金属膜）、电极（连接引脚）和外壳（绝缘保护）组成。电阻体的材料、长度、横截面积决定电阻值（公式：R = ρL/S，ρ 为电阻率，L 为长度，S 为横截面积）。
二、主要参数

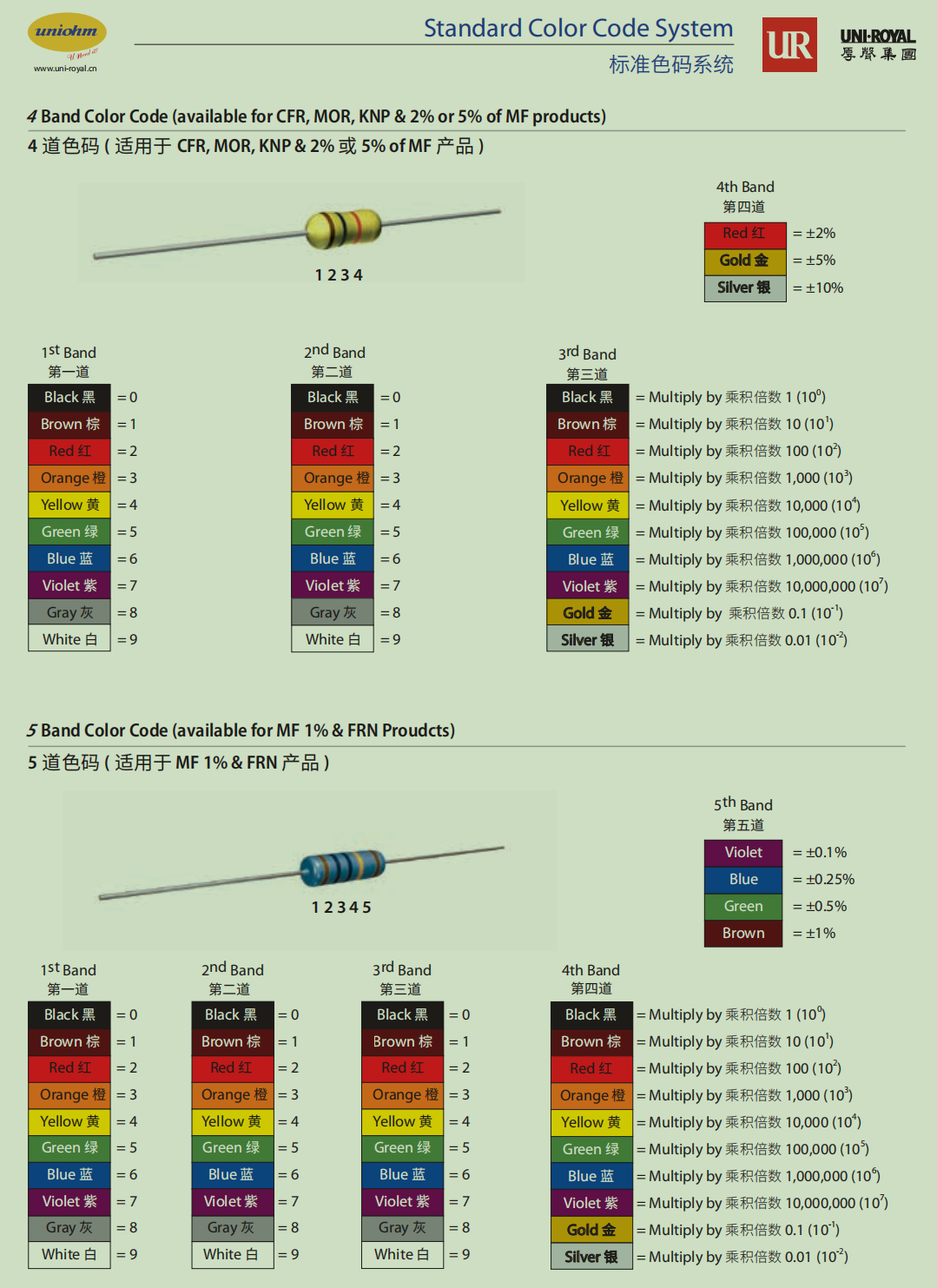

- 标称电阻值：电阻器标注的电阻大小（如 10kΩ、220Ω），部分通过色环、数字代码表示（例如 “103” 代表 10×10³Ω = 10kΩ；色环 “棕黑红金” 代表 10×10²Ω±5% = 1000Ω±5%）。
- 额定功率：电阻器长期工作时允许消耗的最大功率（如 1/8W、1W、5W），超过会因过热烧毁（公式：P = U²/R = I²R）。
- 精度：实际电阻值与标称值的偏差范围（如 ±1%、±5%、±10%），精密电路（如仪器仪表）需选择高精度（±0.1% ~ ±1%）。
- 温度系数：电阻值随温度变化的速率（单位：ppm/℃），分为正温度系数（PTC，温度升高电阻增大）和负温度系数（NTC，温度升高电阻减小），影响电路稳定性（如基准电路需低温度系数）。
- 最大工作电压：电阻器不被击穿的最高电压（与功率、电阻值相关，公式：U=√(P×R)），高压电路需关注此参数。
三、分类（按材料与结构）
1.按材料类型
- 碳膜电阻器：
- 电阻体为碳膜，成本低、性能稳定，功率范围小（1/16W ~ 2W），精度中等（±5% ~ ±10%）。
- 应用：普通电路（如照明、小家电）。
- 金属膜电阻器：
- 电阻体为金属合金膜（如镍铬），精度高（±0.1% ~ ±5%）、温度系数小（稳定性好），功率范围 1/16W ~ 5W。
- 应用：精密电路（如放大器、仪表）。
- 金属氧化膜电阻器：
- 电阻体为金属氧化物（如锡氧化物），耐高温（可长期工作在 155℃ 以上）、耐潮湿，功率较大（1W ~ 10W）。
- 应用：高温环境或大功率电路（如电源电路）。
- 线绕电阻器：
- 电阻体为合金丝（如康铜丝）绕在陶瓷骨架上，功率大（1W ~ 数百 W）、精度高（±0.01% ~ ±5%），但高频性能差（存在电感）。
- 应用：大功率电路（如电机驱动）、精密仪器的基准电阻。
- 贴片电阻器：
- 小型化（尺寸如 0201、0402、0603、0805、1206 等），采用薄膜或厚膜工艺，适合自动化焊接，广泛用于手机、电脑等高密度电路。
2.按特性与用途
- 固定电阻器：电阻值不可调，如上述碳膜、金属膜电阻，是电路中最常用的类型。
- 可变电阻器：
- 电阻值可手动调节，由电阻体、滑动触点和引脚组成（如电位器，用于调节音量、亮度）。
- 分类：单圈电位器（小范围调节）、多圈电位器（精密微调）。
- 特种电阻器：
- 热敏电阻（PTC/NTC）：电阻值随温度显著变化，用于温度检测、过流保护（如 PTC 在电流过大时发热，电阻骤增，切断电路）。
- 光敏电阻：电阻值随光照强度变化，用于光控电路（如路灯自动开关）。
- 压敏电阻：电压超过阈值时电阻骤降，用于防雷、过压保护（如电源输入端，吸收瞬间高压）。
四、典型应用场景
- 限流：串联在电路中限制电流（如 LED 串联电阻，防止电流过大烧毁 LED）。
- 分压：多个电阻串联，将高电压分成低电压（如传感器信号调理、电源电压采样）。
- 分流：多个电阻并联，分担电流（如大功率电路中，用多个小功率电阻并联替代大功率电阻）。
- 负载：模拟实际电路的负载（如测试电源时，用电阻作为假负载消耗电能）。
- 定时电路：与电容组成 RC 电路，通过充放电控制时间（如 555 定时器的延时电路）。
五、使用注意事项
- 功率匹配：根据电路实际功率（P = U×I）选择额定功率，建议留有余量（实际功率 ≤70% 额定功率），避免过热烧毁。
- 精度选择：普通电路（如照明、电机控制）用 ±5% ~ ±10% 即可，精密电路（如 AD 采样、基准源）需 ±1% 以内。
- 高频特性：高频电路避免使用线绕电阻（电感影响信号），优先选薄膜电阻或贴片电阻。
- 焊接规范：手工焊接时避免高温长时间加热（尤其是贴片电阻），防止电阻体损坏。
电阻器是电子电路的 “电流调节器”，其选型需结合电阻值、功率、精度、环境温度等因素，合理使用可确保电路稳定、安全地工作。
