【一句话或一张图讲清楚】系列——AXI总线

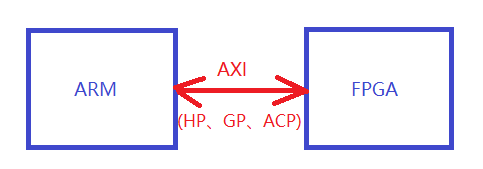

什么是AXI

三种AXI总线

总线名称	地址	突发
AXI	有(内存映射)	有，1~256
AXI-Lite	有(内存映射)	无，单次
AXI-Stream	无	无限

信号命名

AR开头：读(R, Read)地址(A, Address)信号

AW开头：写(W, Write)地址(A, Address)信号

R开头：读(R, Read)数据信号

W开头：写(W, Write)数据信号

B开头：应答(B, Back)信号

T开头：流(T, sTream)信号

主从

发起读或写操作，产生地址和控制信号的是主机

握手

VALID：发送方数据有效

READY：接收方准备好

不论是地址或者数据的传输都在VALID和READY信号为高电平的时候发生。

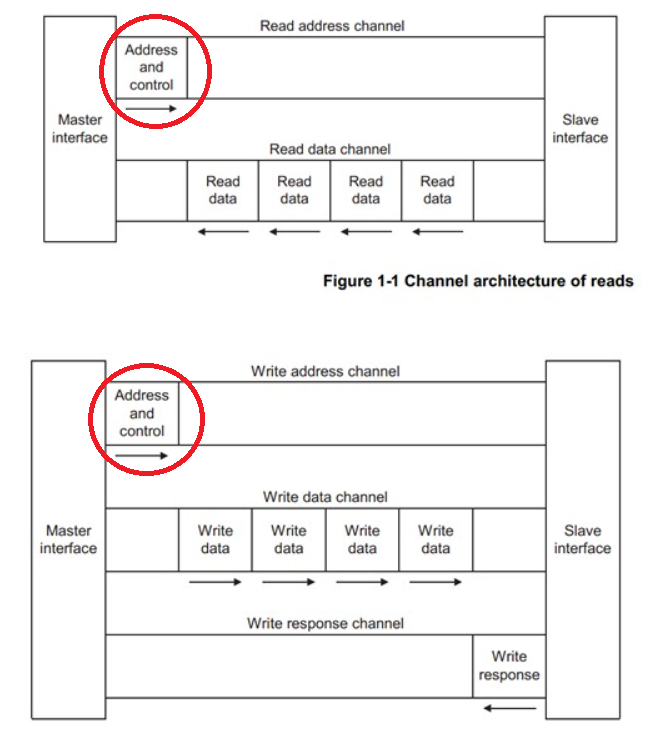

通道

读地址、写地址、读数据、写数据、响应
