三格电子——Profinet 协议 IO-Link 主站网关IO-Link 系列集线器如何组网使用

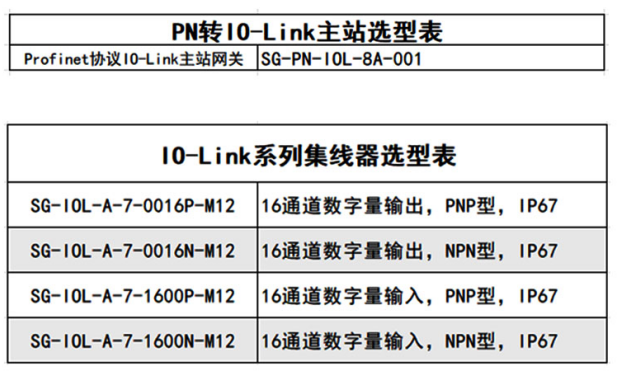

一、如何选型

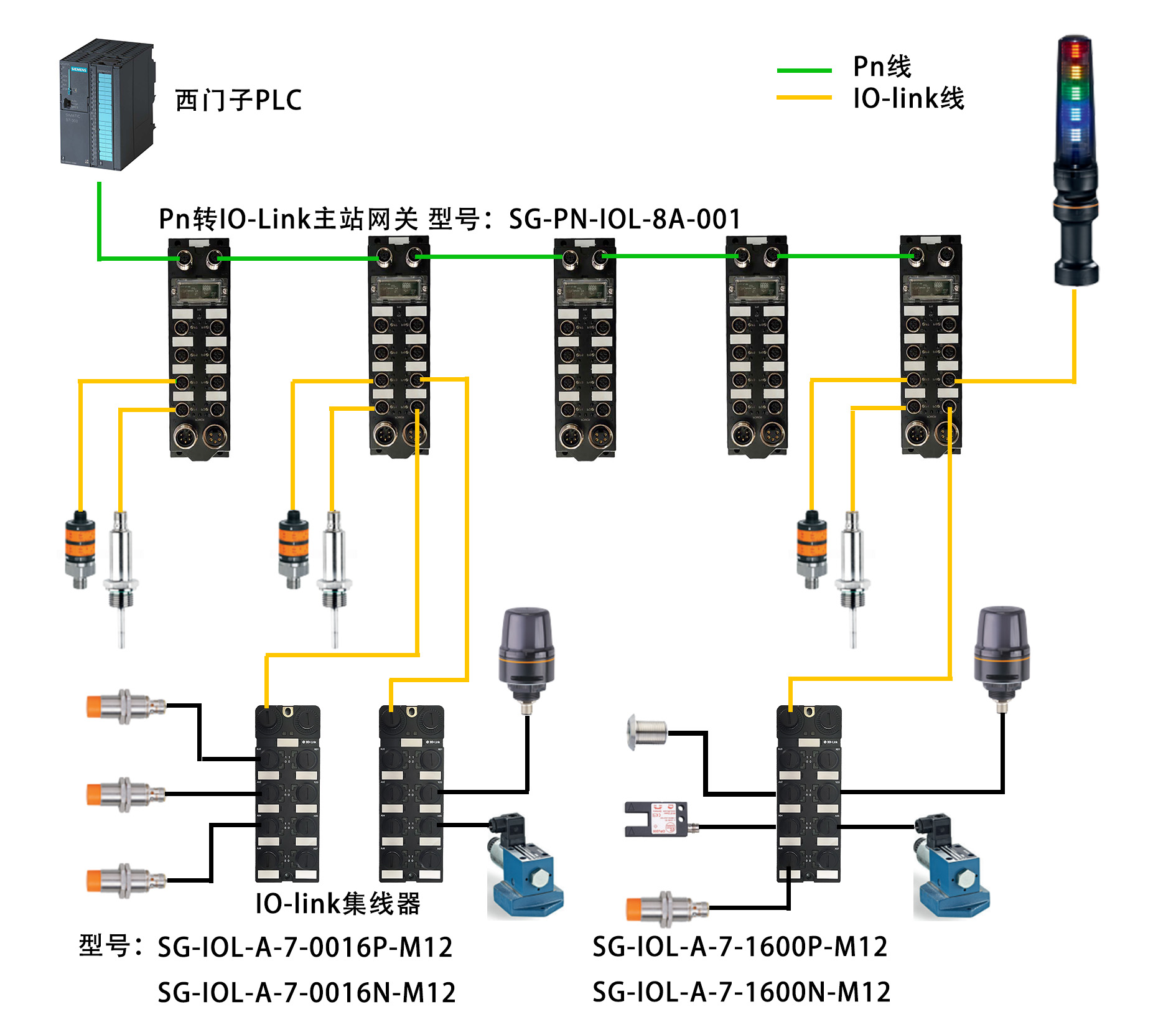

二、如何布线联网

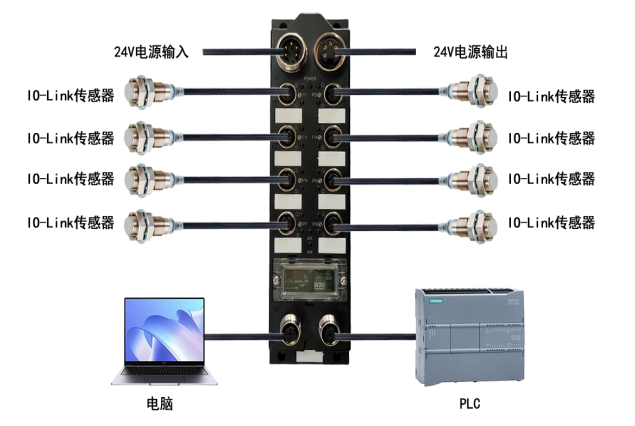

Profinet 协议 IO-Link 主站网关可以直接链接IOLINK传感器，也可以通过IOLINK集线器链接传感器

三、产品介绍

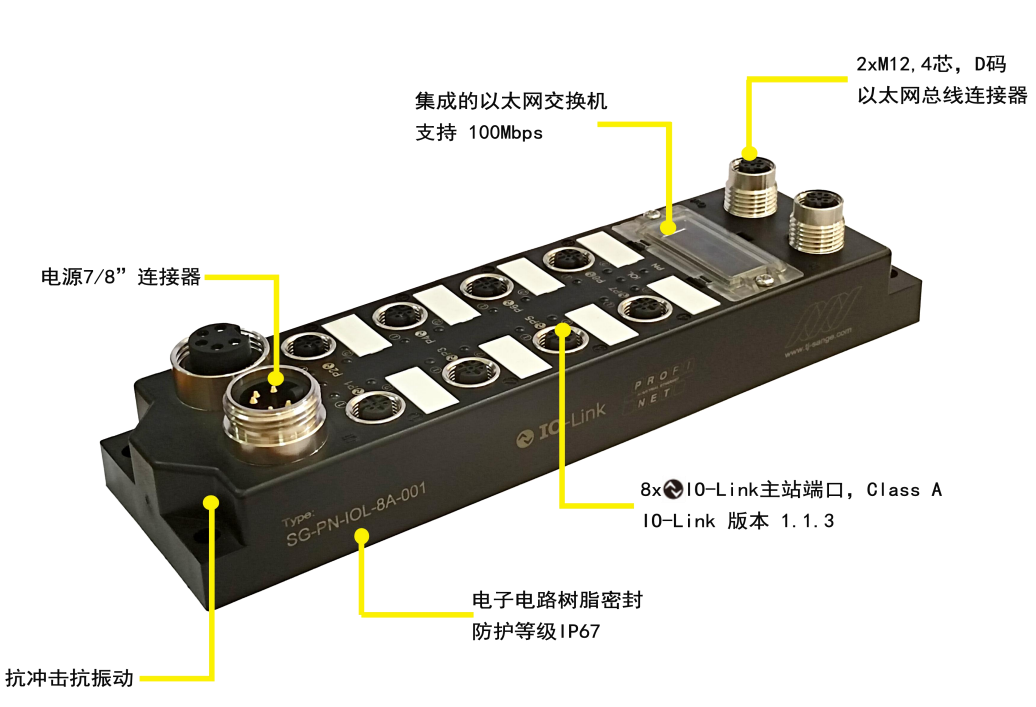

1、Profinet 协议 IO-Link 主站网关

SG-PN-IOL-8A-001 网关是 Profinet 从转 IO-Link 主的网关设备，可以将 IO-Link 从站设备接入 Profinet 系统，通过该网关可实现传感器及驱动器与控制 器之间的信息交互。网关有两个百兆网口和 8 个 IO-Link 端口，两个百兆网口支 持 100BASE-TX，MDI/MDIX 自侦测, 内部集成以太网交换机，方便将设备组成 菊花链。8 个 IO-Link 端口是 Class-A 规范的接口形式，符合 IO-Link V1.1.3 版本 要求，支持 COM1、COM2、COM3 三种通讯速率，可以连接各品牌的 IO-Link 传感器及IO-Link 从站设备，同样也可连接普通开关量信号的传感器和执行器等。

产品特点 （1）高达 IP67 防护等级。 （2）符合 IO-Link V1.1.3 标准。 （3）主站支持 COM1、COM2、COM3 三种通讯速率。 （4）IO-Link 通道可连接标准的 IO-Link 设备和标准开关量信号。（5）每个 IO-Link 端口附带一个输入通道。 （6）单个 IO-Link 端口最大支持 1A 输出电流。 （7）LED 状态显示通道通讯状态。

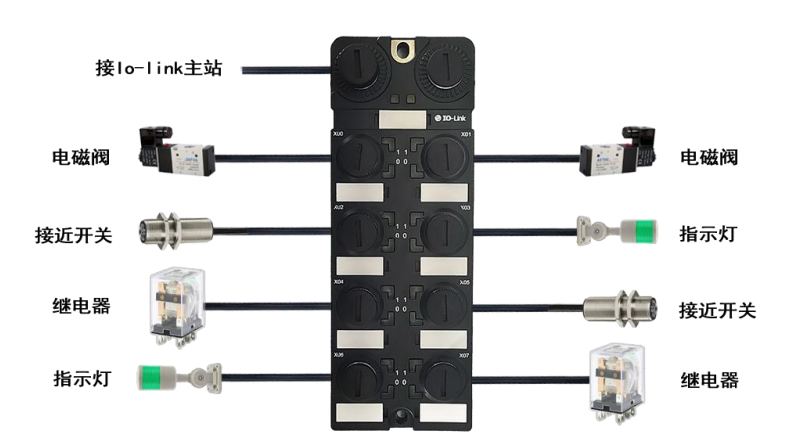

2、IO-Link 系列集线器

产品用途 IO-Link 系列集线器是一系列数字量输入输出 I/O 设备，可以将标准开关量 信号接入到此设备。通过此集线器方便的将大量的 I/O 点位接入到 IO-Link 主站， 进而接入到 PLC 控制系统。 IO-Link 通信接口和 8 个 I/O 接口(16 个 IO 点位)均采用 M12 规范的接口形 式。协议符合 IO-Link V1.1 版本要求，支持 COM2 通讯速率，可以连接各品牌 的 IO-Link 主站。

产品特点 （1）高达 IP67 防护等级。 （2）符合 IO-Link V1.1 标准。 （3）支持 COM2 通讯速率。（4）I/O 通道可连接标准开关量信号。 （5）单个 I/O 端口最大支持 500mA 输出电流，模块总限流 2A。 （6）LED 状态显示通讯状态以及 I/O 点位状态。
