基于有限状态机的测试（五）：关键技术（自适应区分序列、识别序列）

news 来源：原创 2025/6/14 8:52:57

要验证现实状态机模型B和理想状态机模型A的相似性，以及B中各个状态迁移的正确性，核心问题在于如何判断被测对象所处的状态。围绕这一问题发展出来的种种技术，就成为了基于有限状态机的测试方法中的关键部分。

本篇我们继续讨论这些关键技术。

7. 复位序列

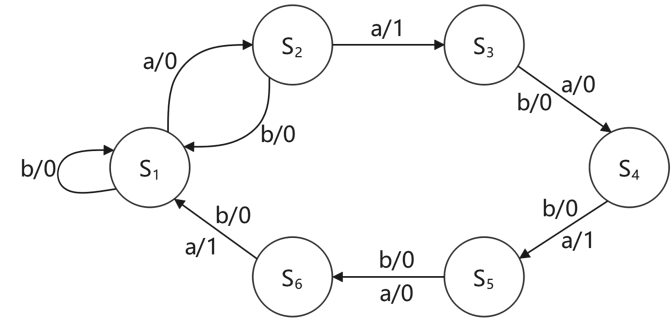

严格来说，自适应区分序列并不是一个输入序列，而是一棵决策树。例如，对于图7所示状态机A：

图7

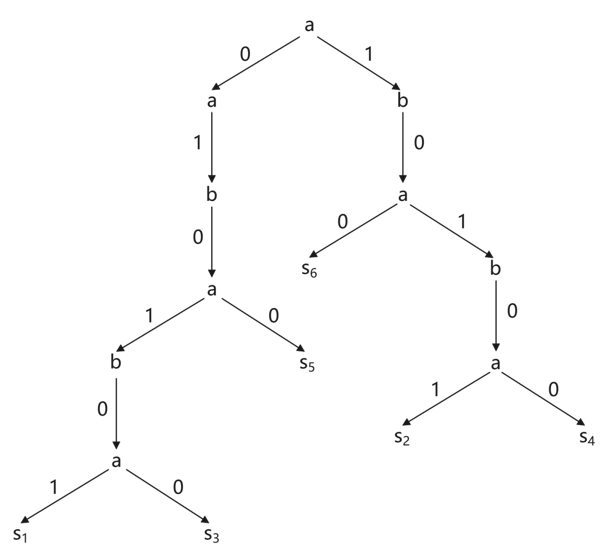

其自适应区分序列如图8所示：

图8

决策过程如下：

(1) 首先尝试给A输入a。如果输出是0，说明初始状态可能是s1、s3或s5，当前状态可能是s2（对应初始状态s1）、s4（对应初始状态s3）或s6（对应初始状态s5）；

(2) 然后输入a，输出必然为1，当前状态可能是s3（对应初始状态s1）、s5（对应初始状态s3）或s1（对应初始状态s5）；

(3) 然后输入b，输出必然为0，当前状态可能是s4（对应初始状态s1）、s6（对应初始状态s3）或s1（对应初始状态s5）；

(4) 然后输入a：

(4.1) 如果输出为0，则当前状态只能是s2（对应初始状态s5），这就找到了一个叶节点，说明状态机的初始状态是s5。也就是说，当输入序列aaba对应的输出是0100的时候，就能识别出状态机的初始状态是s5；

(4.2) 如果输出为1，则当前状态可能是s5（对应初始状态s1）或s1（对应初始状态s3）。

(4.3) 继续输入b，输出必然为0，当前状态可能是s6（对应初始状态s1）或s1（对应初始状态s3）。

(4.4) 继续输入a：

(4.4.1) 如果输出为1，则当前状态只能是s1（对应初始状态s1）。也就是说，当输入序列aababa对应的输出是010101的时候，就能识别出状态机的初始状态是s1；

(4.4.2) 如果输出为0，则当前状态只能是s2（对应初始状态s3）。也就是说，当输入序列aababa对应的输出是010100的时候，就能识别出状态机的初始状态是s3。

最初输入a的时候，如果输出是1，则进入决策树的右侧分支，后续过程和左侧分支类似。

并非所有最简状态机都存在自适应区分序列。比如图6所示的最简状态机就不存在自适应区分序列，因为决策树既不能从输入a开始，也不能从输入b开始。

图6

一个状态机有可能并不存在预设区分序列，但却存在自适应区分序列。图7所示状态机就是这样的一个例子。

图7

假设这个状态机存在预设区分序列，那么预设区分序列只能从a开始，因为初始状态和当前状态的可能集合都是{s1, s2, s3, s4, s5, s6}，如果从b开始，就会让当前可能状态s1、s2、s6发生归并。而输入a之后，初始状态区分和当前状态区分都是 $\pi\left ( a \right )=\sigma \left ( a \right )=\left \{ \left \{ s_1,s_3,s_5 \right \},\left \{ s_2,s_4,s_6 \right \} \right \}$ ，这时，下一个输入字符是什么呢？仍然只能是a，因为一旦输入b，就会让当前可能状态集合{s2,s4,s6}中发生归并。连续输入两个a之后，初始状态区分为 $\pi\left ( aa \right )=\left \{ \left \{ s_1,s_3,s_5 \right \},\left \{ s_2,s_4,s_6 \right \} \right \}$ ，并没有实现进一步的区分。后续输入更多字符的情况也是类似的。因此这个状态机不存在预设区分序列。

如果一个输入a不会导致当前可能状态集合C发生归并，我们称输入a对C而言是“有效”的，也就是说， $\forall s_i,s_j \in C,i\neq j$ ，都有 $\lambda(s_i , a) = \lambda(s_j, a)$ 或 $\delta(s_i , a) = \delta(s_j, a)$ 。在自适应区分序列的输入决策过程中，每一步所面对的当前可能状态集合都是唯一确定的，每一步输入都只需要对这个集合是有效的。而预设区分序列的工作过程中，由于缺少输出的反馈信息，每一步所面对的当前可能状态集合有多个，每一步输入必须对所有这些集合都是有效的。这就是为什么有的状态机存在自适应区分序列，却不存在预设区分序列的原因。

仍然以图7所示状态机为例，来说明判定自适应区分序列是否存在的方法。

输入第一个a之后，当前状态区分为 $\pi_1=\left \{ \left \{ s_1,s_3,s_5 \right \},\left \{ s_2,s_4,s_6 \right \} \right \}$ ，其中包括两个当前可能状态集合。对第一个集合{s1,s3,s5}而言，输入b是有效的，且输入b之后，s1仍然在该集合中，s3和s5则会迁移到第二个集合中。这样，当前状态区分就更新为 $\pi_2=\left \{ \left \{ s_1\right \},\left \{s_3,s_5 \right \},\left \{ s_2,s_4,s_6 \right \} \right \}$ ；
$\pi_2$ 中包括三个当前可能状态集合，对第三个集合{s2,s4,s6}而言，输入a是有效的，且输入a之后，s2和s4会迁移到第二个集合中，s6则会迁移到第一个集合中。这样，当前状态区分就更新为 $\pi_3=\left \{ \left \{ s_1\right \},\left \{s_3,s_5 \right \},\left \{ s_2,s_4\right \},\left \{s_6 \right \} \right \}$ ；
$\pi_3$ 中包括四个当前可能状态集合，对第二个集合{s3,s5}而言，输入b是有效的，且输入b之后，s3会迁移到第三个集合中，s4则会迁移到第四个集合中。这样，当前状态区分就更新为 $\pi_4=\left \{ \left \{ s_1\right \},\left \{s_3\right \},\left \{s_5 \right \},\left \{ s_2,s_4\right \},\left \{s_6 \right \} \right \}$ ；
$\pi_4$ 中包括五个当前可能状态集合，对第四个集合{s2,s4}而言，输入a和b都是有效的。如果输入b，s2会迁移到第一个集合中，s4则会迁移到第三个集合中。这样，当前状态区分就更新为 $\pi_5=\left \{ \left \{ s_1\right \},\left \{s_3\right \},\left \{s_5 \right \},\left \{ s_2\right \},\left \{s_4\right \},\left \{s_6 \right \} \right \}$ 。至此，每一个当前可能状态集合中都只有一个状态，这时我们就能确定自适应区分序列是存在的。

显然，如果理想模型A存在自适应区分序列，那么其任一状态都存在唯一输入输出序列。但反之不然。假定其状态si的唯一输入输出序列是xi，那么该状态的划分集可以取为{xi}。由于自适应区分序列是从唯一的根节点生长出来的决策树，任意两个状态的区分序列都会有共同的前缀，所以 $\left \{ \left \{ x_i \right \},i=1,\cdots ,n \right \}$ 是划分序列簇（由此也可知，唯一输入输出序列不能用于构造划分序列簇，因为不同状态的唯一输入输出序列不一定有共同的前缀）。因此，可以利用每个状态自己的唯一输入输出序列验证现实模型B与A的状态相似性，以及B是否正确实现了每个迁移。

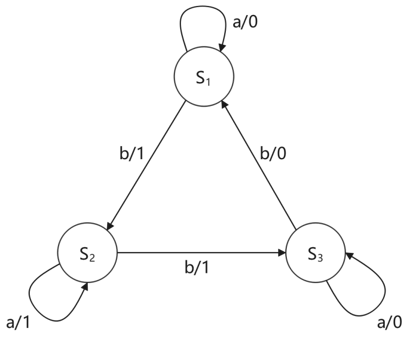

仍然以图1所示状态机A为例：

图1

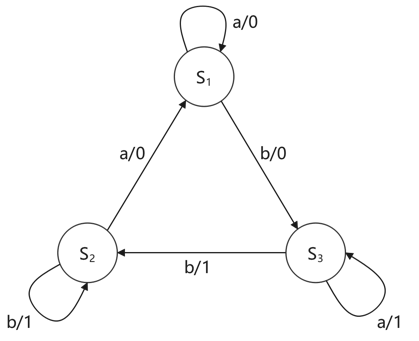

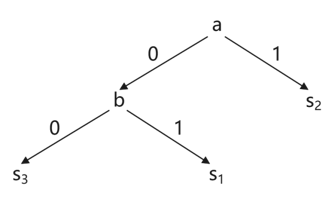

其自适应区分序列如图9所示：

图9

则状态s1的唯一输入输出序列x1=ab，状态s2的唯一输入输出序列x2=a，状态s3的唯一输入输出序列x3=ab。以下输入序列可以从初始状态s1开始遍历A的所有状态（最终回到s1），并验证B与A的相似性：

$x_1 \tau(t_1,s_2)x_2 \tau(t_2,s_3)x_3 \tau(t_3,s_1)x_1=abababab$

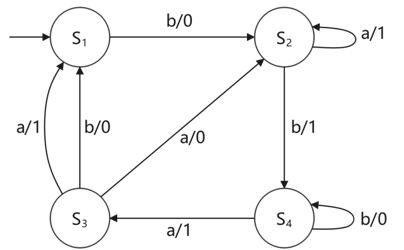

实际上，验证各个状态和迁移的输入序列中经常存在冗余，比如两个输入序列是完全相同的，或者一个输入序列是另一个输入序列的前缀。去除这些冗余，检查序列就可以得到简化。看另一个例子，假设A如图10所示：

图10

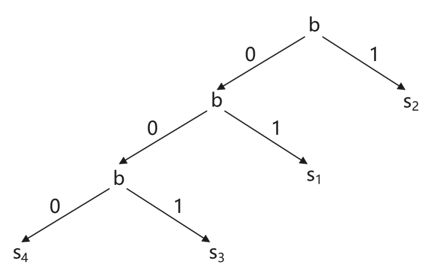

A的自适应区分序列如图11所示：

图11

则状态s1的唯一输入输出序列x1=bb，状态s2的唯一输入输出序列x2=b，状态s3的唯一输入输出序列x3=bbb，状态s4的唯一输入输出序列x4=bbb。同时，假设B具备重置能力，重置输入字符为r。则如下一组输入序列可以分别验证s1、s2、s3、s4在B中存在对应的相似状态：

{rbb, rbb, rabbb, rbbbbb}

如下一组输入序列可以验证各个迁移的正确性：

{rbb, rbbbbb, rbbabbb, rbbaab, rabbb, raab, rabbb, rbab, rbbbbbb}

合并这些输入序列中的重复或互相包含的部分，最终得到检查序列为：raabrabbbrbabrbbabbbrbbbbbb

8. 识别序列

为了验证B与A相似，我们需要针对A的每一个状态si，测试其划分集Zi中的每一个输入序列，确认B的输出是否与A相同。假定Zi中有两个输入序列z1和z2，那么我们就需要先让B进入某个状态si'，然后给B输入z1，再让B回到si'，最后给B输入z2。如果这个过程中B的输出都跟A相同，那么si'就与si相似。但问题是，如果B不能输出状态消息，也没有重置能力，甚至不存在区分序列，那么如何确保输入z1之后，B能回到si'呢？

这时候，我们还有一种办法，就是利用“识别序列”。

仍然以如图1所示状态机A为例：

图1

我们的目标是验证A的状态s1与B中某个状态相似。已知s1的划分集是{a, b}。设B的初始状态是q0，给B输入aaa，使B的状态依次迁移至q1、q2、q3，并且观察到对应输出为000。由于B最多只有3个不同的状态（一致性测试的基本假设），q0~q3中必然有两个状态是相同的，假设这两个状态是qi和qj（i≠3且j≠3）。因为B进入qi和qj之后收到的输入都是a，所以这两个状态各自的后继状态qi+1和qj+1也是相同的。以此类推，可知最后一个状态q3也必然与q0~q2中某个状态qk相同。既然当B处于qk状态时，输入a对应的输出是0，那么，在B处于q3状态时输入a，对应的输出也必然是0。因此，我们只需要测试当B处于q3状态时，给B输入b的情况。如果这时B的输出是1，我们就足以断定B的状态q3与A的状态s1相似。因此，aaab就是状态s1的识别序列。如果给B输入aaab对应的输出是0001，那么输入aaa之后B的状态就是与s1相似的状态s1’。

如果A有n个状态，状态si的划分集Zi={z1,z2}，设 $t_i=\delta(s_i,z_1)$ ，则序列 $\left (z_1 \tau\left ( t_i,s_i \right ) \right )^n z_2$ 是状态si的识别序列。

不失一般性，设A的状态si的划分集 $Z_i=\left \{ z_1,z_2,\cdots ,z_l \right \}$ ， $t_{ir} =\delta(s_i,z_r)$ ， $z'_r=z_r \tau(t_{ir},s_i)$ ，即是说， $z'_r$ 可以让A从si状态先迁移到 $t_{ir}$ 状态，再回到si状态。定义如下输入序列：

$\beta _r =\begin{cases} null & \text{ if } r=1 \\ \left (\beta_{r-1}z'_{r-1} \right )^n \beta_{r-1} & \text{ if } r>1 \end{cases}$

则序列 $\beta_l z_l$ 是状态si的识别序列。如果这个序列测试通过了，我们就可以断定，B在输入 $\beta _l$ 之后进入的状态，与A的si状态是相似的。

设状态si的识别序列是 $I_i$ ，且 $t_i=\delta(s_i,I_i)$ ，则如下序列可以验证B是否与A相似：

$I_1 \tau (t_1,s_2)I_2 \tau (t_2,s_3)I_3\cdots I_n \tau (t_n,s_1) I_1$

如何利用识别序列验证迁移的正确性呢？既然 $\beta _l$ 可以确保让B进入与si相似的状态 $s'_i$ （在B的输出与A相符的前提下），那么对于迁移 $s_i \overset{a/0}{\rightarrow}s_j$ 的验证，我们就可以先利用 $\beta _l$ 让B进入 $s'_i$ ，然后给B输入a，验证输出是否为0，继而使用 $s_j$ 的划分集验证后继状态是否为 $s'_j$ 。
