DMC-E 系列总线控制卡----雷赛板卡介绍（四）

第 4 章 硬件及驱动程序的安装

4.1 硬件安装步骤

4.1.1 硬件设置

DMC-E 系列总线运动控制卡（ PCI 接口）上有 2 组拨码开关 S1 、 S2 、 S3 、 S5 ，用于设置

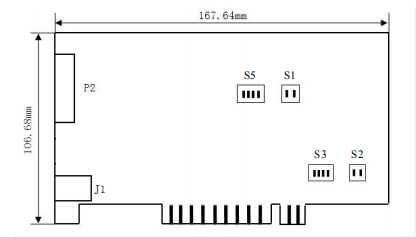

控制卡的工作参数。各拨码开关位置如图 4.1 所示：

图 4.1 DMC-E 系列总线控制卡（ PCI 接口）拨码开关位置

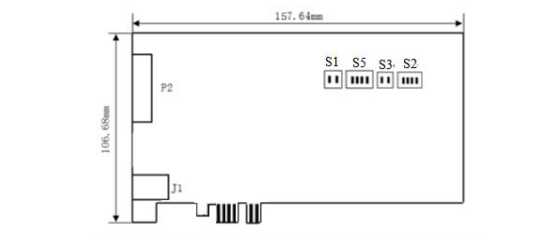

DMC-E 系列总线运动控制卡（ PCIe 接口）的各拨码开关位置，如图 4.2 所示：

图 4.2 DMC-E 系列总线控制卡（ PCIe 接口）拨码开关位置

拨码开关 S1 用于设置总线卡接线板输出口初始电平， S5 用于设置控制卡卡号。设置方法

如表 4.1 、 4.2 所示。

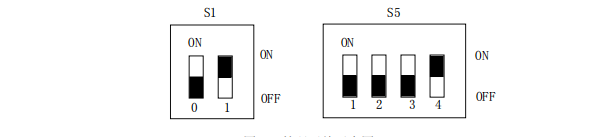

图 4.3 拨码开关示意图

表 4.1 拨码开关 S1 设置卡初始电平

注意： 1 ）拨码开关 S1 出厂默认值全部为 ON ，即 OUT0 ～ 7 初始电平为高电平。

2 ）拨码开关 S1 的设置只是设置输出口的初始电平，不影响输出口高低电平与逻辑值
