从“连不上网”到“玩转路由”：路由器配置与静态路由实战（小白也能轻松掌握）
一、先聊点实在的：为啥你需要懂“路由”？🤔
你有没有遇到过这些情况？
公司里财务部门的电脑能访问打印机🖨️，销售部门的电脑却搜不到？
家里连了两台路由器，主卧的手机能连WiFi追剧📺，次卧的平板却连不上客厅的NAS存储？
学网络时听说“不同网段要互通”，可到底啥是“网段”？又怎么让它们“互通”？
其实这些问题的核心，都绕不开一个词——路由。今天咱们就从“路由是啥”开始，用最通俗的语言带新手朋友一步步搞懂路由器配置和静态路由，以后遇到跨网段通信问题，自己就能动手解决～
二、基础认知：先搞懂“路由”到底是啥？🚦
2.1 一句话说清“路由”：数据包的“导航地图”🗺️
你在手机上发一条微信消息给朋友，消息会拆成无数个“数据包”在网络里跑。可网络里设备那么多（路由器、交换机、服务器），数据包咋知道该走哪条路？
这时候“路由”就像导航软件——路由就是帮数据包找“正确路径”的过程，而路由器就是“指路牌”，它里面的“路由表”，就是数据包的“导航地图”，写着“去A网段往B方向走”“去C网段往D方向走”。
2.2 为啥需要“静态路由”？适合新手的“手动导航”📝
路由分两种：静态路由和动态路由。
动态路由：路由器会主动和其他路由器“聊天”💬，自动更新路由表（比如小区路由器自动同步信号）；
静态路由：咱们手动给路由器“写导航规则”，相当于直接告诉它“要去A网段，就把数据包发给B地址”。
为啥新手先学静态路由？
简单：步骤固定，不用记复杂协议；
稳定：手动设的路径不会变，小网络（家庭、小公司）用着靠谱；
打基础：搞懂静态路由，再学动态路由（比如RIP、OSPF）会轻松很多～
三、路由器基础配置：给“指路牌”做初始化🔧
想让路由器帮数据包指路，得先把它“调教”好——设时间、起名字、开远程登录，就像给汽车装方向盘、贴车牌一样。
3.1 第一步：给路由器设“正确时间”（时区+日期）⏰
路由器的时间超重要！比如日志记录故障、证书有效期，都得靠准确时间判断。要是时间错了，出问题都查不到具体什么时候发生的～
<R1> system-view # 从“用户视图”（<R1>）进“系统视图”（[R1]），配置全局参数的入口
[R1] clock timezone CST add 08:00:00 # 设时区为中国标准时间（CST），东八区（比UTC快8小时）
[R1] clock datetime 14:30:00 2025-09-19 # 手动设时间：2025年9月19日14点30分（按实际时间改）3.2 第二步：给路由器“起名字+配管理IP”🏷️
起名字：方便区分设备（比如家里的路由器叫“客厅路由”“卧室路由”，企业里叫“R1-财务区”“R2-销售区”）；
配管理IP：后续远程登录、管理路由器，全靠这个IP地址。
3.2.1 设设备名称
[R1] sysname R1
# 把当前路由器命名为“R1”，后续配置时一眼能认出来，避免搞混3.2.2 配接口IP（IPv4为例，连接设备的关键）🔌
路由器靠“接口”连其他设备（比如连交换机、连另一台路由器），每个接口必须配“IP地址”，就像给每个“门”贴上门牌号，不然别人找不到它～
[R1] interface GigabitEthernet 0/0/1 # 进入“千兆以太网接口0/0/1”（GE0/0/1），这是路由器的一个“门”
[R1-GigabitEthernet0/0/1] ip address 10.1.1.1 24 # 给这个门贴门牌：IP地址10.1.1.1，子网掩码255.255.255.0（用24表示）
[R1-GigabitEthernet0/0/1] undo shutdown # 开门！路由器接口默认是“关着”的，必须手动开启才能用
[R1-GigabitEthernet0/0/1] quit # 退出接口视图，回到系统视图3.2.3 IPv6接口配置（未来主流）🌐
现在很多校园网、企业新网络开始用IPv6，配置逻辑和IPv4类似，但要先开IPv6功能（默认是关的）：
[R1] ipv6 # 全局启用IPv6功能（必做！不然没法配IPv6地址）
[R1] interface GigabitEthernet 1/0/0 # 进入另一个接口GE1/0/0
[R1-GigabitEthernet1/0/0] ipv6 address 1::1/64 # 配IPv6门牌1::1，前缀长度64（类似IPv4的子网掩码）
[R1-GigabitEthernet1/0/0] undo shutdown # 开门启用接口
[R1-GigabitEthernet1/0/0] quit # 退出接口视图3.3 第三步：开“远程登录”（Telnet），不用插线也能管📱
总不能每次配置都把电脑搬去插路由器吧？开启Telnet后，只要在同一个网络，坐在工位上就能远程登录路由器，超方便～
[R1] telnet server enable # 启用Telnet服务（默认关着，不开没法远程登）
[R1] user-interface vty 0 4 # 进入“虚拟终端”（VTY），0-4表示能同时有5个人远程登录（比如运维团队多人协作）
[R1-ui-vty0-4] authentication-mode password # 设登录方式：密码认证（简单易上手，新手优先用）
[R1-ui-vty0-4] set authentication password cipher Huawei@123 # 设登录密码：Huawei@123，cipher表示加密存（安全，别人看不到明文）
[R1-ui-vty0-4] user privilege level 3 # 设用户级别为3级（最高级，能执行所有命令，方便运维）
[R1-ui-vty0-4] quit # 退出VTY视图四、静态路由实战：手动给数据包“画导航图”🖌️
路由器初始化好了，接下来就是核心——设置静态路由，让不同网段的设备能互通。咱们以“图1-1（IPv4）”和“图1-2（IPv6）”为例，一步步来，保证新手也能看懂～

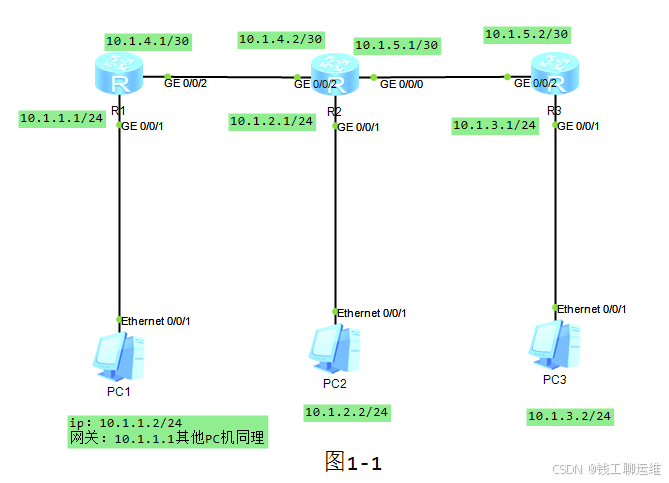

4.1 先看IPv4拓扑（图1-1）：3个路由器+3个网段🔗
拓扑说明（记不住没关系，跟着配置逻辑走）：
R1连PC1（网段10.1.1.0/24），R1通过GE0/0/2接口连R2（网段10.1.4.0/30）；
R2连PC2（网段10.1.2.0/24），R2通过GE0/0/0接口连R3（网段10.1.5.0/30）；
R3连PC3（网段10.1.3.0/24）；
目标：让PC1能ping通PC2和PC3（跨网段通信成功）。
4.1.1 R1的静态路由配置：告诉R1“去PC2/PC3网段怎么走”🚶
R1只认识自己连的10.1.1.0/24和10.1.4.0/30网段，要去PC2的10.1.2.0/24、PC3的10.1.3.0/24，得咱们手动教它“往R2的方向发”～
# 先确认R1的接口配置（之前配过的可以跳过，没配就按下面来）
[R1] interface GigabitEthernet 0/0/1 # 连PC1的接口
[R1-GigabitEthernet0/0/1] ip address 10.1.1.1 24
[R1-GigabitEthernet0/0/1] undo shutdown
[R1-GigabitEthernet0/0/1] quit[R1] interface GigabitEthernet 0/0/2 # 连R2的接口
[R1-GigabitEthernet0/0/2] ip address 10.1.4.1 30 # 10.1.4.0/30是点对点网段，只需要2个可用IP（够R1和R2通就行）
[R1-GigabitEthernet0/0/2] undo shutdown
[R1-GigabitEthernet0/0/2] quit# 核心：配置静态路由规则
[R1] ip route-static 10.1.2.0 24 10.1.4.2 # 规则1：要去10.1.2.0/24（PC2网段），把数据包发给10.1.4.2（R2的GE0/0/2接口IP）
[R1] ip route-static 10.1.3.0 24 10.1.4.2 # 规则2：要去10.1.3.0/24（PC3网段），也发给10.1.4.2（都走R2这条路）4.1.2 R2的静态路由配置：中间路由器要“双向指路”↔️
R2是中间“中转站”，既要知道“去PC1网段怎么走”，也要知道“去PC3网段怎么走”，不然数据包到这就卡住了～
# R2的接口配置（先确保接口通）
[R2] interface GigabitEthernet 0/0/1 # 连PC2的接口
[R2-GigabitEthernet0/0/1] ip address 10.1.2.1 24
[R2-GigabitEthernet0/0/1] undo shutdown
[R2-GigabitEthernet0/0/1] quit[R2] interface GigabitEthernet 0/0/2 # 连R1的接口
[R2-GigabitEthernet0/0/2] ip address 10.1.4.2 30 # 和R1的10.1.4.1对应，组成点对点网段
[R2-GigabitEthernet0/0/2] undo shutdown
[R2-GigabitEthernet0/0/2] quit[R2] interface GigabitEthernet 0/0/0 # 连R3的接口
[R2-GigabitEthernet0/0/0] ip address 10.1.5.1 30
[R2-GigabitEthernet0/0/0] undo shutdown
[R2-GigabitEthernet0/0/0] quit# R2的静态路由：双向指路
[R2] ip route-static 10.1.1.0 24 10.1.4.1 # 去PC1网段（10.1.1.0/24），发给R1的10.1.4.1
[R2] ip route-static 10.1.3.0 24 10.1.5.2 # 去PC3网段（10.1.3.0/24），发给R3的10.1.5.24.1.3 R3的静态路由配置：和R1逻辑对称🟰
R3和R1一样，只认识自己的网段，要去PC1、PC2网段，都往中间的R2发就行～
# R3的接口配置
[R3] interface GigabitEthernet 0/0/1 # 连PC3的接口
[R3-GigabitEthernet0/0/1] ip address 10.1.3.1 24
[R3-GigabitEthernet0/0/1] undo shutdown
[R3-GigabitEthernet0/0/1] quit[R3] interface GigabitEthernet 0/0/2 # 连R2的接口
[R3-GigabitEthernet0/0/2] ip address 10.1.5.2 30 # 和R2的10.1.5.1对应
[R3-GigabitEthernet0/0/2] undo shutdown
[R3-GigabitEthernet0/0/2] quit# R3的静态路由
[R3] ip route-static 10.1.1.0 24 10.1.5.1 # 去PC1网段，发给R2的10.1.5.1
[R3] ip route-static 10.1.2.0 24 10.1.5.1 # 去PC2网段，也发给R2的10.1.5.14.1.4 检查配置结果

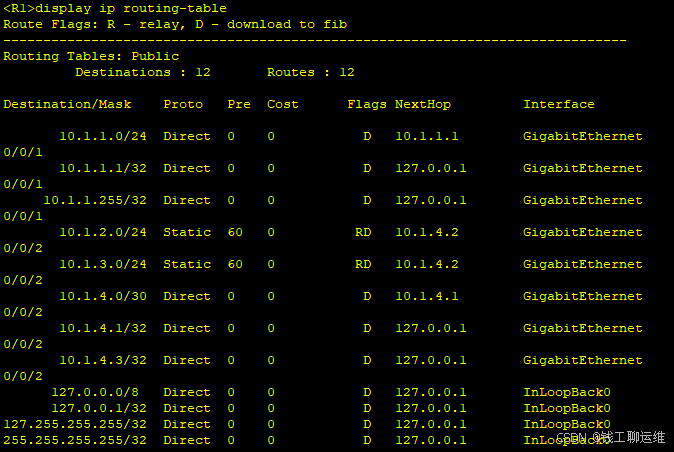

我们先在R1上查看静态路由表的信息，可以看到两条静态路由信息，下一跳都指向10.1.4.2。

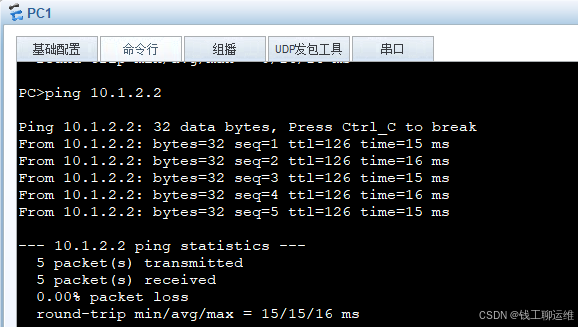

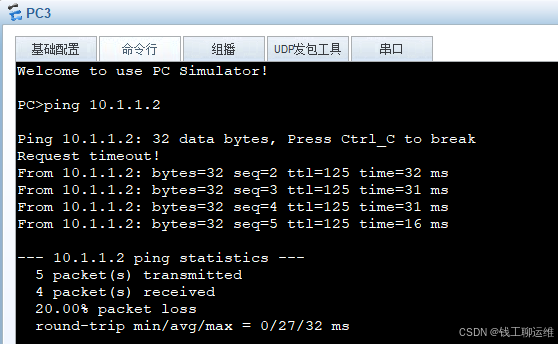

PC1,PC2,PC3能两两互通，实验成功🧪

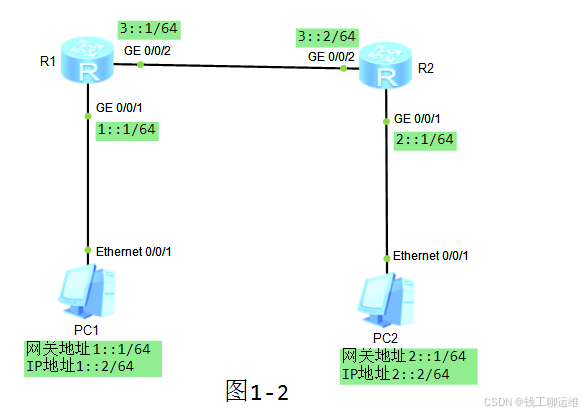

4.2 IPv6静态路由（图1-2）：简化版拓扑，重点看差异✨
拓扑说明（IPv6配置和IPv4逻辑一样，就是地址格式变了）：
R1连PC1（IPv6网段1::/64），R1通过GE0/0/2连R2（网段3::/64）；
R2连PC2（IPv6网段2::/64）；
目标：PC1能ping通PC2的IPv6地址（2::2）。
4.2.1 R1的IPv6静态路由配置
# 先开IPv6功能+配接口（IPv6必须先全局启用，不然配不了）
[R1] ipv6 # 全局启IPv6（必做步骤，别漏了）
[R1] interface GigabitEthernet 0/0/1 # 连PC1的接口
[R1-GigabitEthernet0/0/1] ipv6 enable #在接口启用ipv6功能
[R1-GigabitEthernet0/0/1] ipv6 address 1::1 64 # PC1网段是1::/64，接口IP设1::1
[R1-GigabitEthernet0/0/1] undo shutdown
[R1-GigabitEthernet0/0/1] quit[R1] interface GigabitEthernet 0/0/2 # 连R2的接口
[R1-GigabitEthernet0/0/2] ipv6 enable #在接口启用ipv6功能
[R1-GigabitEthernet0/0/2] ipv6 address 3::1 64 # 和R2的3::2组成IPv6点对点网段
[R1-GigabitEthernet0/0/2] undo shutdown
[R1-GigabitEthernet0/0/2] quit# 配置IPv6静态路由：告诉R1去PC2网段怎么走
[R1] ipv6 route-static 2:: 64 3::2 # 要去2::/64（PC2网段），把IPv6数据包发给3::2（R2的GE0/0/2接口IP）4.2.2 R2的IPv6静态路由配置
# R2的IPv6基础配置
[R2] ipv6 # 启IPv6（别忘！）
[R2] interface GigabitEthernet 0/0/1 # 连PC2的接口
[R2-GigabitEthernet0/0/1] ipv6 enable #在接口启用ipv6功能
[R2-GigabitEthernet0/0/1] ipv6 address 2::1 64 # PC2网段2::/64，接口IP设2::1
[R2-GigabitEthernet0/0/1] undo shutdown
[R2-GigabitEthernet0/0/1] quit[R2] interface GigabitEthernet 0/0/2 # 连R1的接口
[R2-GigabitEthernet0/0/2] ipv6 address 3::2 64 # 和R1的3::1对应
[R2-GigabitEthernet0/0/2] undo shutdown
[R2-GigabitEthernet0/0/2] quit# R2的IPv6静态路由：去PC1网段怎么走
[R2] ipv6 route-static 1:: 64 3::1 # 要去1::/64（PC1网段），发给3::1（R1的GE0/0/2接口IP）4.3.3 检查配置结果

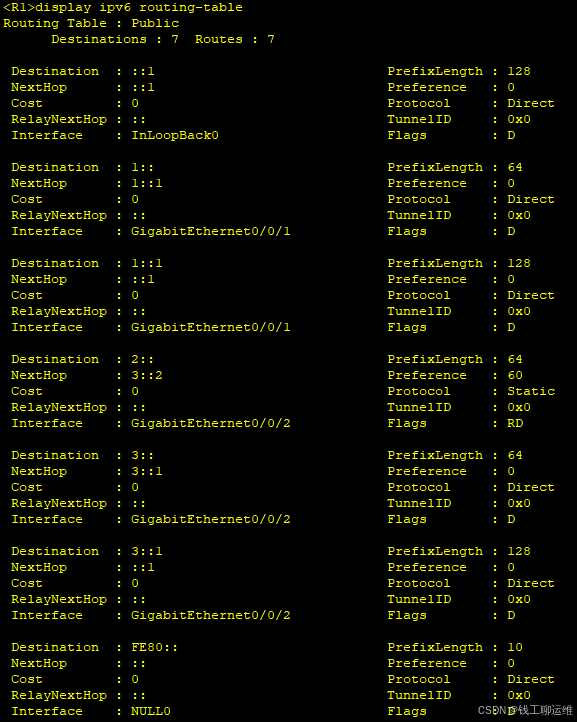

使用display ipv6 routing-table命令查看路由器的IP路由表。
使用ping ipv6命令验证连通性，PC1可以ping通PC2。
五、验证与故障排查：配置完了，怎么确认通不通？✅
配置完别着急关窗口！先验证是否生效，遇到问题也别慌，按下面步骤排查：
5.1 基础检查：接口状态和直连连通性
# 查看接口状态和IP配置
[R1] display ip interface brief # 查看所有接口的IP地址和状态
# 确认接口物理和协议状态都是Up，如果有Down的接口，检查网线连接和undo shutdown配置# 测试直连连通性
[R1] ping 10.1.4.2 # 测试R1到R2的直连连通性（IPv4）
[R1] ping ipv6 3::2 # 测试R1到R2的直连连通性（IPv6）5.2 路由表检查：确认静态路由已生效
# 查看IPv4路由表
[R1] display ip routing-table # 查看IPv4路由表
# 确认静态路由条目（10.1.2.0/24和10.1.3.0/24）出现在路由表中，且下一跳正确# 查看IPv6路由表
[R1] display ipv6 routing-table # 查看IPv6路由表
# 确认静态路由条目（2::/64）出现在路由表中，且下一跳正确5.3 端到端连通性测试
# 在PC1上测试到PC2和PC3的连通性
C:\> ping 10.1.2.2 # 从PC1 ping PC2的IPv4地址
C:\> ping 10.1.3.2 # 从PC1 ping PC3的IPv4地址# IPv6测试
C:\> ping 2::2 # 从PC1 ping PC2的IPv6地址5.4 常见故障排查思路
物理连接问题：检查网线是否插好，接口指示灯是否正常
接口配置问题：确认接口IP地址配置正确，且已undo shutdown
静态路由配置错误：检查目的网段、掩码和下一跳地址是否正确
防火墙/ACL阻挡：检查是否有访问控制列表或防火墙规则阻挡了流量
路由环路：使用tracert命令检查数据包路径，避免环路
# 使用tracert命令追踪路径
C:\> tracert 10.1.3.2 # 追踪从PC1到PC3的路径（IPv4）
C:\> tracert -6 2::2 # 追踪从PC1到PC2的路径（IPv6）六、总结与进阶学习建议🎯
通过本文，你已经学会了：
路由器基础配置（时间、命名、接口IP、远程登录）
IPv4和IPv6静态路由的配置方法
多路由器环境下的静态路由规划
网络连通性的验证和故障排查方法
静态路由是小规模网络的最佳选择，但随着网络规模扩大，手动维护会变得困难。这时候可以考虑学习：
动态路由协议：如RIP、OSPF（IPv4）和OSPFv3（IPv6）
路由冗余技术：如VRRP、浮动静态路由
策略路由：根据源地址、应用类型等灵活选择路径
记住网络技术的黄金法则：理论+实战=真本事。多在模拟器（如eNSP、HCL）或实验环境中练习，遇到问题多查多问，你一定能从"网络小白"成长为"路由高手"！
