免杀对抗--PE文件结构

news 来源：原创 2025/6/9 10:50:58

前言

欢迎来到我的博客

个人主页:北岭敲键盘的荒漠猫-CSDN博客

本文整理windows执行文件PE的结构

帮助大家更好的了解Windows的免杀对抗

理解PE

PE就是Windows的可执行程序，常见的后缀有exe，dll，sys等。

我们所说的PE文件结构可以这么理解。

PE文件就是一大坨二进制数据，我们学习PE文件结构实际上就是去分辨哪个区域的二进制数据是做什么的。

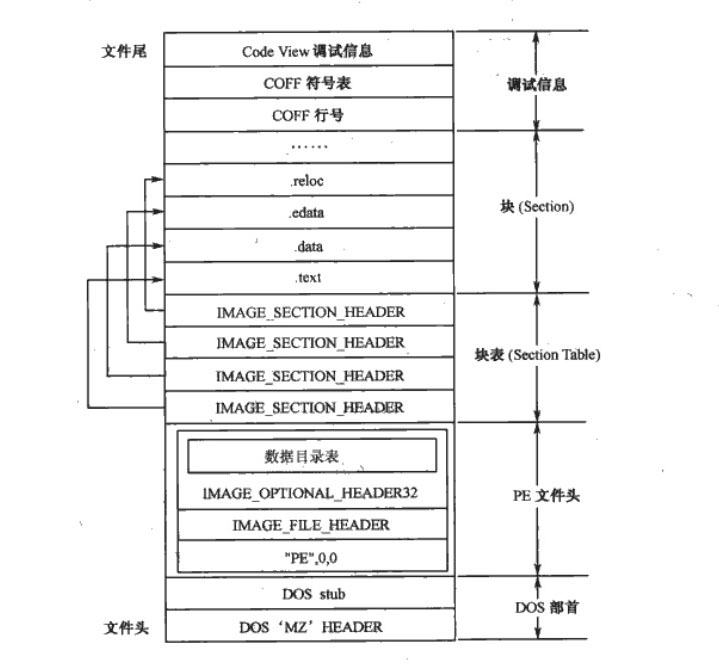

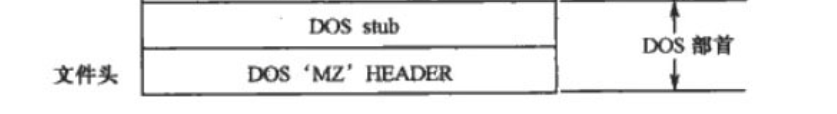

图解PE文件

这个结构要从下往上看哈。

PE文件查看工具

前面说了，学PE文件结构实际上就是学PE文件这一大坨的二进制数据中，哪部分是做什么内容。

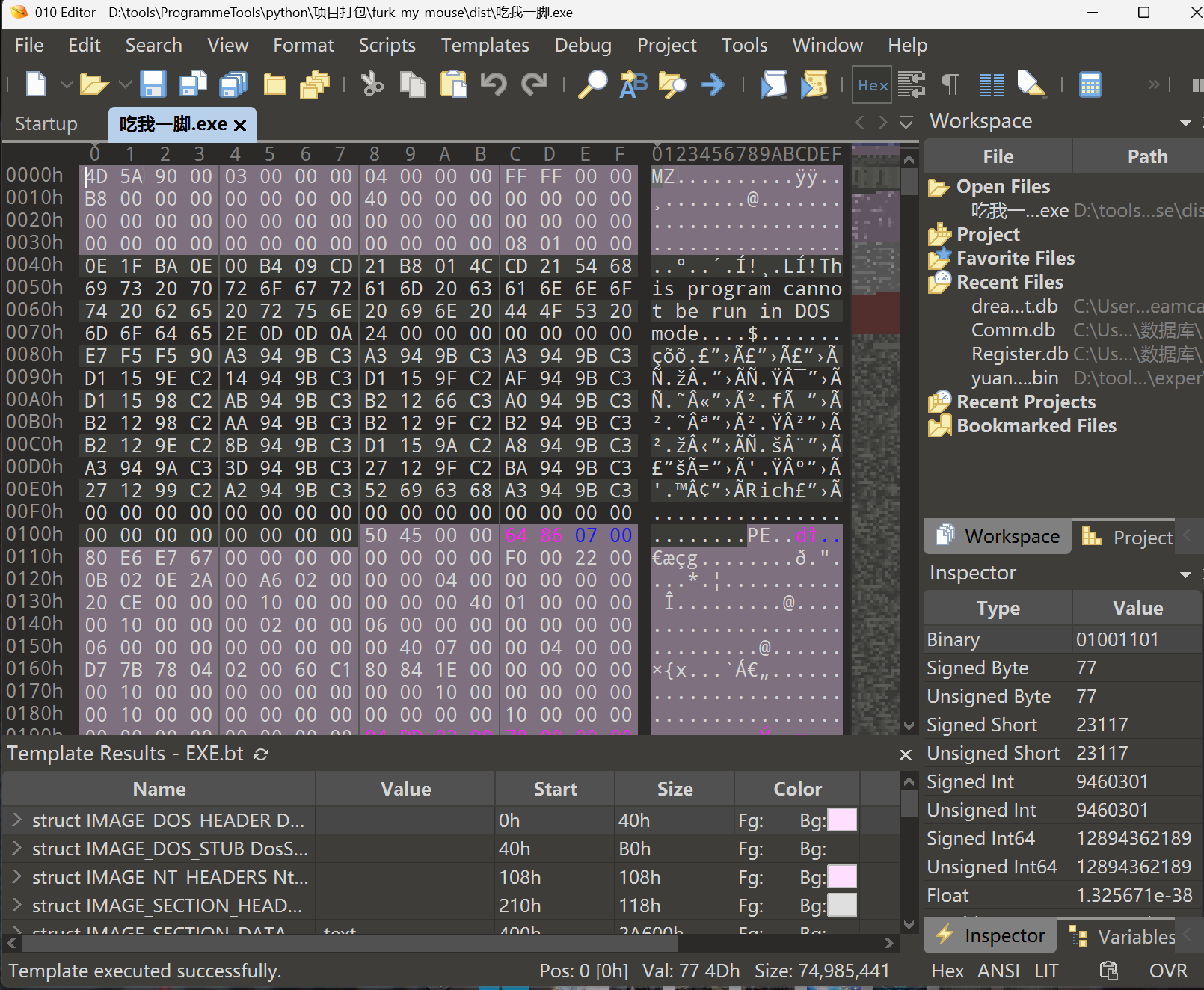

010 Editor

如果要看程序的二进制数据可以用010 editor查看。

打开010直接拖进去就行了。

010还有各种插件，用来辅助识别常见的后缀的各个区块

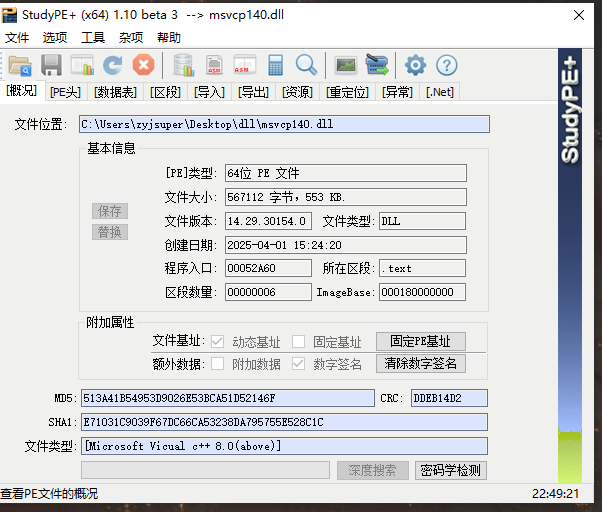

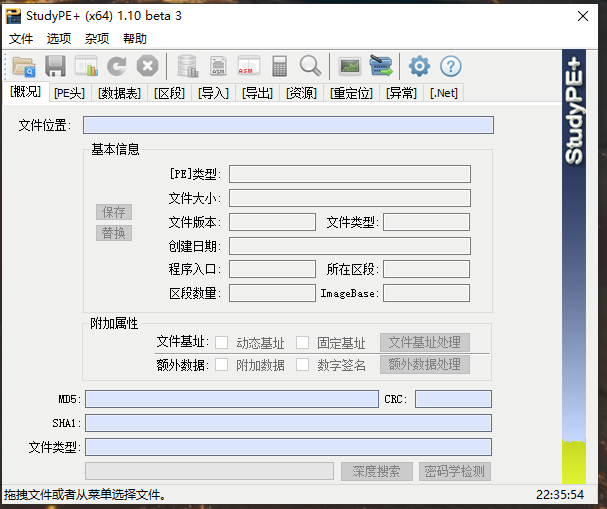

studyPE

有这样一个情况，我们拿一个PE文件就010打开，看里面一坨一坨的二进制，那肯定是相当麻烦，所以就可以用一些辅助工具直接帮我们分析。

studyPE是一个比较推荐的工具。

用起来也比较简单，我们直接把exe,dll之类的拖进去就可以了。

可以很方便的看到PE的文件结构。

winnt.h简介

C语言点进去，在里面能看见PE的全部结构。

PE文件结构

DOS部首

作用:

兼容早期MS-DOS系统，确保PE文件在DOS环境下运行时能显示提示信息（如“此程序不能在DOS模式下运行”）。

总大小不确定

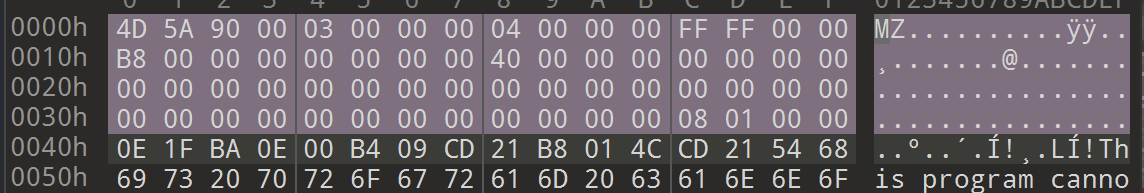

DOS MZ头

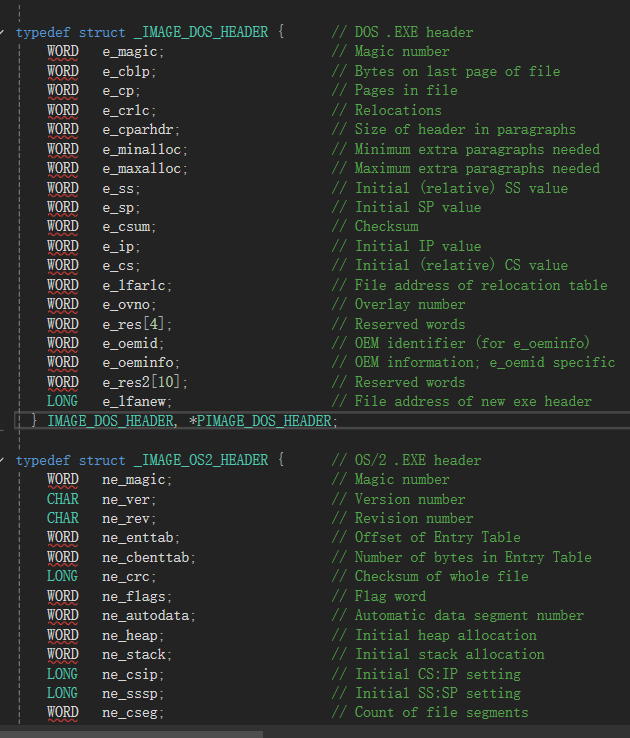

全部结构如下：

typedef struct _IMAGE_DOS_HEADER {      // DOS .EXE headerWORD   e_magic;                     // Magic numberWORD   e_cblp;                      // Bytes on last page of fileWORD   e_cp;                        // Pages in fileWORD   e_crlc;                      // RelocationsWORD   e_cparhdr;                   // Size of header in paragraphsWORD   e_minalloc;                  // Minimum extra paragraphs neededWORD   e_maxalloc;                  // Maximum extra paragraphs neededWORD   e_ss;                        // Initial (relative) SS valueWORD   e_sp;                        // Initial SP valueWORD   e_csum;                      // ChecksumWORD   e_ip;                        // Initial IP valueWORD   e_cs;                        // Initial (relative) CS valueWORD   e_lfarlc;                    // File address of relocation tableWORD   e_ovno;                      // Overlay numberWORD   e_res[4];                    // Reserved wordsWORD   e_oemid;                     // OEM identifier (for e_oeminfo)WORD   e_oeminfo;                   // OEM information; e_oemid specificWORD   e_res2[10];                  // Reserved wordsLONG   e_lfanew;                    // File address of new exe header} IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;

字节长度：64字节

粉色区域部分，一行16字节，四行，共64字节。

关键结构如下:

e_magic：

占用2字节

固定值0x5A4D（ASCII为"MZ"），标识DOS可执行文件

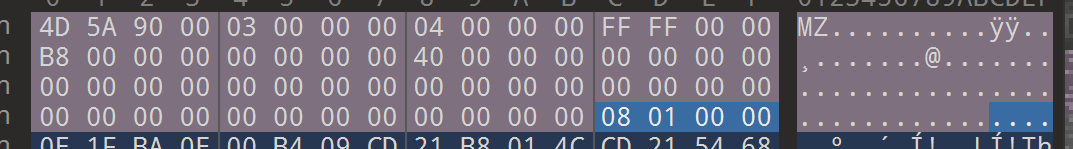

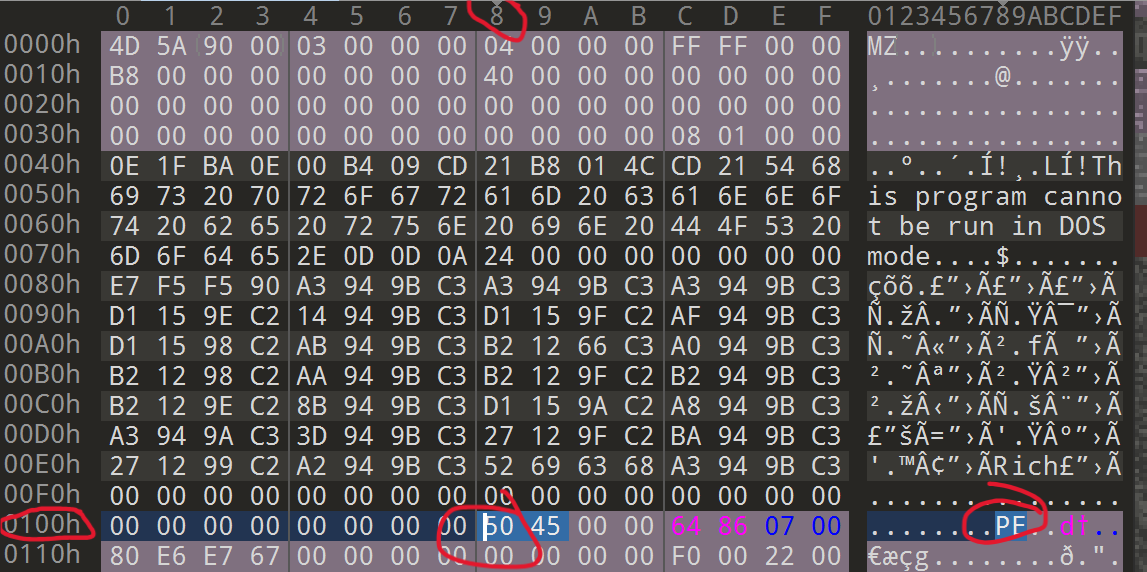

e_lfanew：

指向NT头的偏移地址（位于DOS头偏移0x3C处

用于指向PE文件头的位置。

因为DOS stub的大小不确定。

而需要知到下一个PE文件头的位置，就需要使用这个记录下PE文件的位置。

这四个字节要倒着读，即00 00 01 08也就是108

所以DOS stub之后的PE部分的开头就是108位置。

DOS stub

大小:不确定

直观理解:

实际上就是DOS跟win16位系统执行的程序。

当本现代程序出现在了老版系统中的时候就会执行这些老版的程序，报出错误，告诉老系统这个程序是新版程序，不能在他的系统中执行。

避免了出现不可预见的错误。

PE文件头

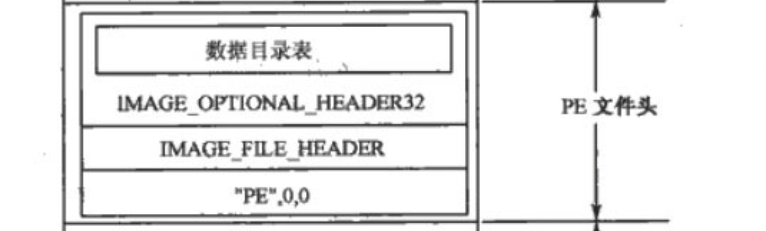

宏观图标

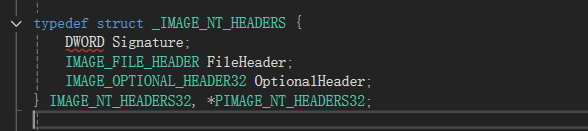

代码层面

主要三部分。

Signature

大小:固定4字节

作用:标识PE文件头的初始部分。

描述:

可以通过MZ头后的e_lfanew找到这个部分。

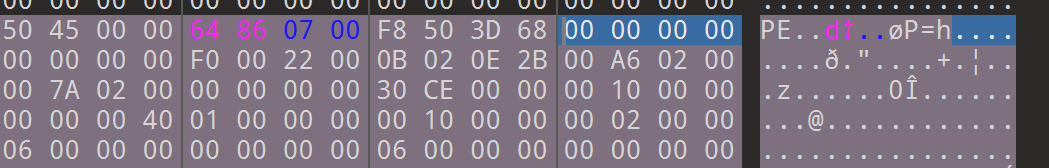

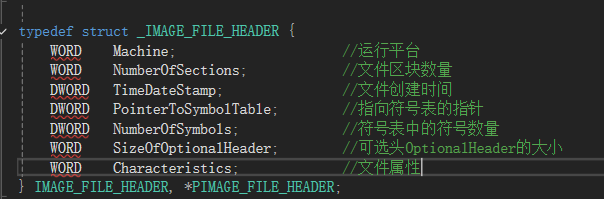

FileHeader

大小：固定20字节

结构包括如下部分

Machine

大小:2字节

作用:描述这个程序可以执行在哪个平台上。

0：代表任意都可以

64平台:86 64

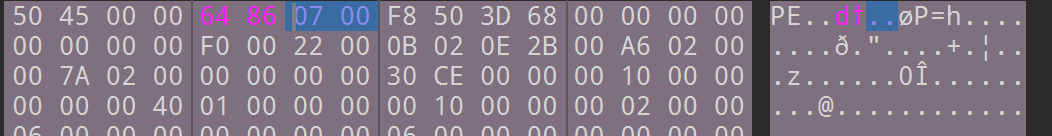

NumberOfSections

大小:2字节

作用:

描述程序有几个区块(节表)，区块可以理解为程序的分类箱。.text箱子存放代码，.rsrc箱子存放图片等资源，.data存放变量等。他们的权限又不同，比如.text中的代码肯定是要有执行权限的，但是给.rsrc一个执行权限那就有点搬石头打自己脚了。

2字节，图中倒着读代表了7个区块。

TimeDateStamp

大小:4字节

作用:

记录程序的创建时间戳。

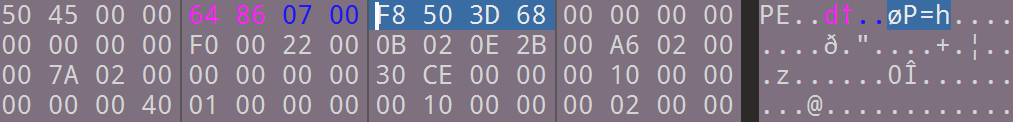

PE文件采用小端存储，真实我们要的时间戳是68 3D 50 F8

转化为十进制1748848888

转化为真实时间:2025/06/02 15:21:28

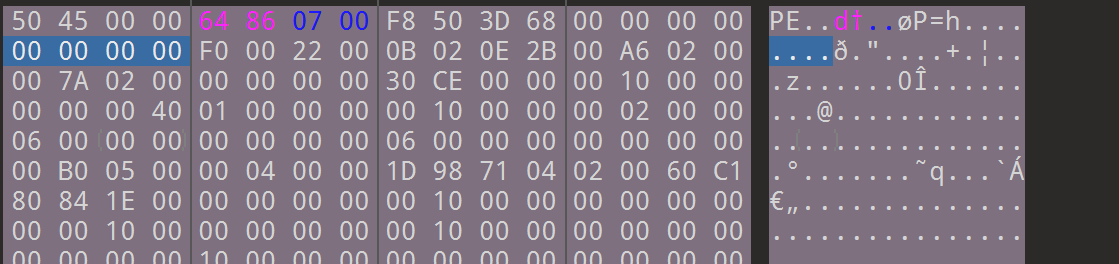

PointerToSymbolTable

大小:4字节

作用:COFF 符号表的 RVA 偏移量，如果 COFF 符号表不存在，则该值为 0

不怎么用，没啥必要。

这里位00 00 00 00就是没有

NumberOfSymbols

大小:4字节

作用:COFF 符号表中的符号个数

跟上面一样用处不大，这里也是0

SizeOfOptionalHeader

大小:2字节

作用:标识_IMAGE_OPTIONAL_HEADER的大小

F0转化为10进制为240

一般来说，32位是E0(224)，64位是F0(240)。

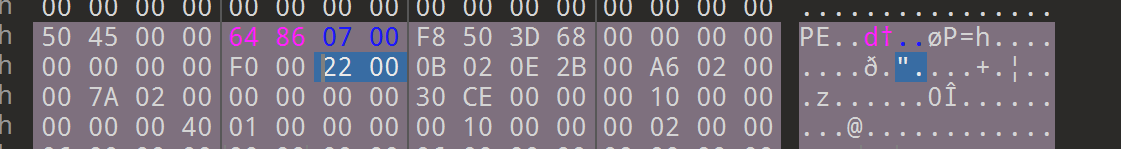

Characteristics

大小:2字节

作用:描述文件属性

读取方法:

把16进制转化为2进制，这里是0022转化为0000 0000 0010 0010

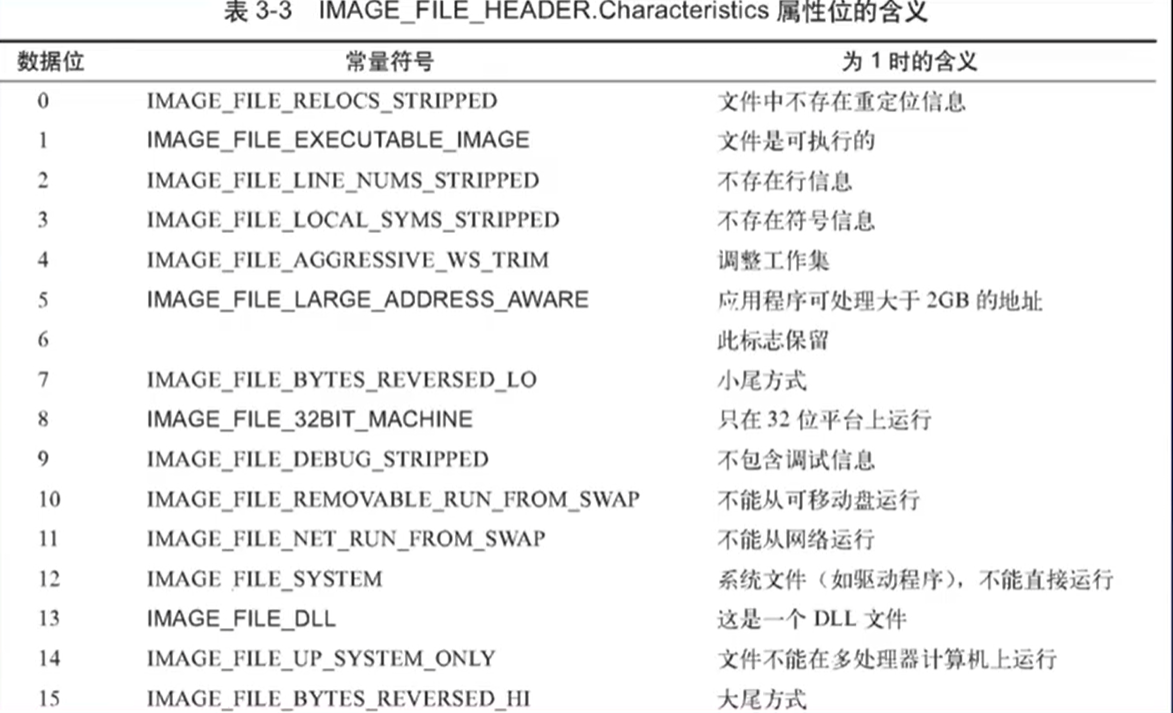

对照着这个图比对1的位置

在1，5处为1，所以这个文件属性对应数据位为1，5的属性

1：文件可执行

5：应用程序可处理大于2GB的地址

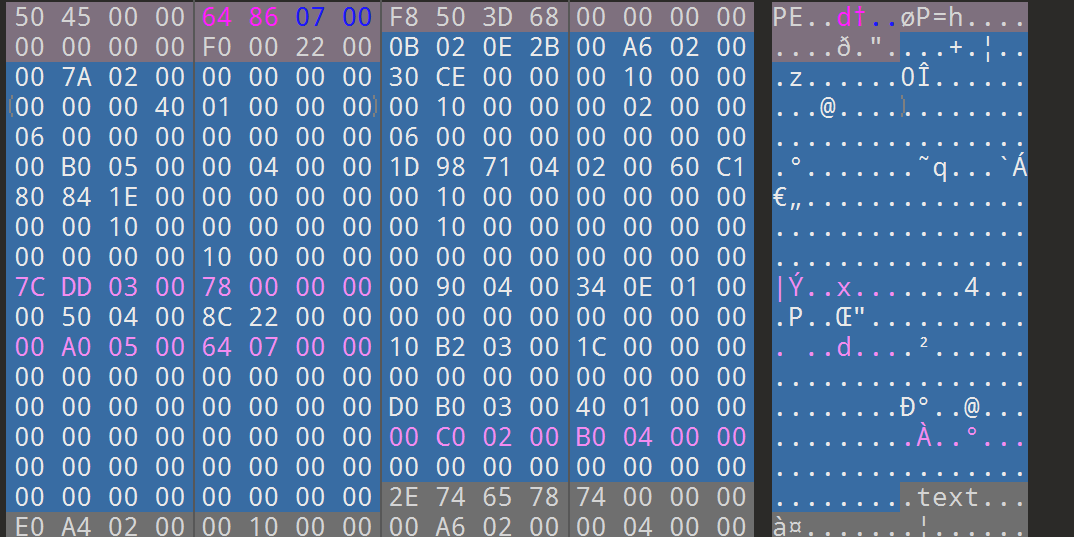

OptionalHeader

大小:由SizeOfOptionalHeader标识，本程序为240字节。

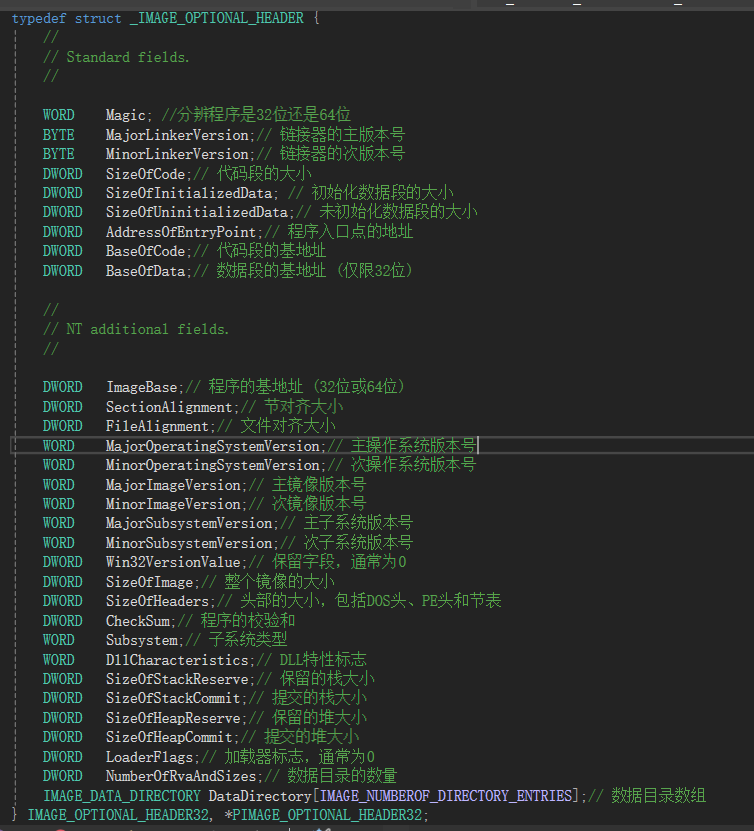

代码层面

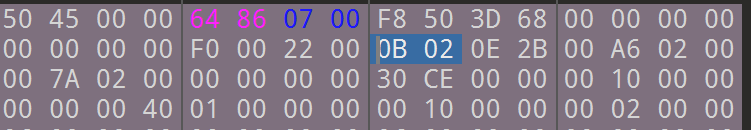

Magic

大小:2字节

作用:描述这个程序是32位还是64位

32位:10BH

64位:20BH

ROM映射文件:107H

这个程序是020B是64位的。

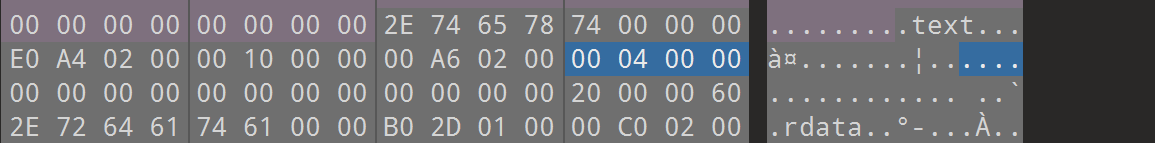

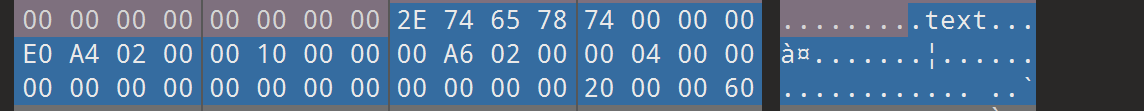

节表

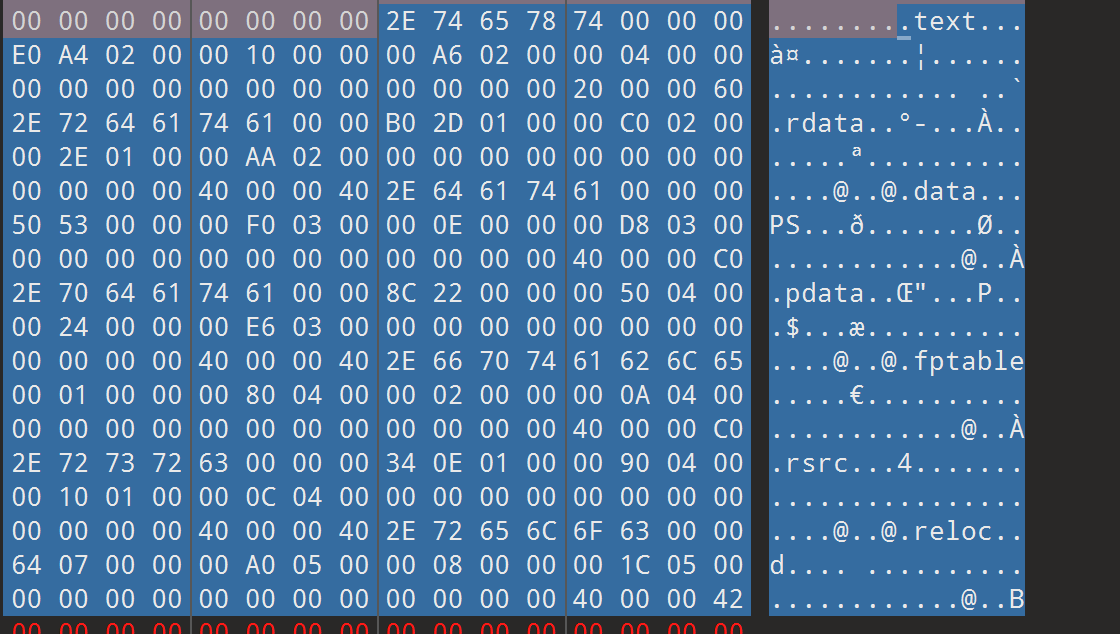

IMAGE_SECTION_HEADERS

情况:

由多个IMAGE_SECTION_HEADER构成。

大小:

一个IMAGE_SECTION_HEADER40字节，有多个。

数量:

由FileHeader中的NumberOfSections决定。

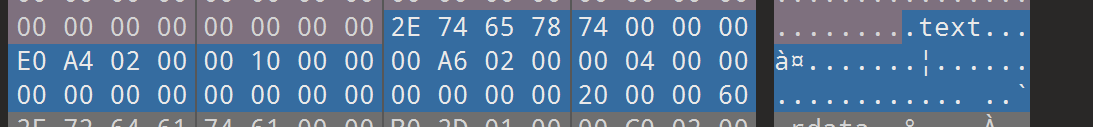

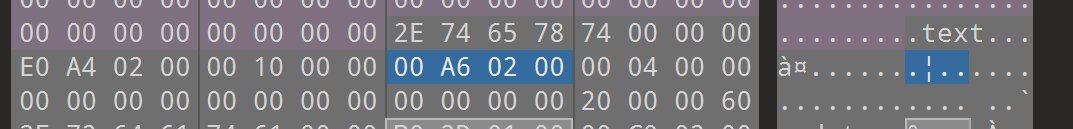

一个IMAGE_SECTION_HEADER的结构:
typedef struct _IMAGE_SECTION_HEADER {BYTE    Name[IMAGE_SIZEOF_SHORT_NAME];union {DWORD   PhysicalAddress;DWORD   VirtualSize;} Misc;DWORD   VirtualAddress;DWORD   SizeOfRawData;DWORD   PointerToRawData;DWORD   PointerToRelocations;DWORD   PointerToLinenumbers;WORD    NumberOfRelocations;WORD    NumberOfLinenumbers;DWORD   Characteristics;
} IMAGE_SECTION_HEADER, *PIMAGE_SECTION_HEADER;

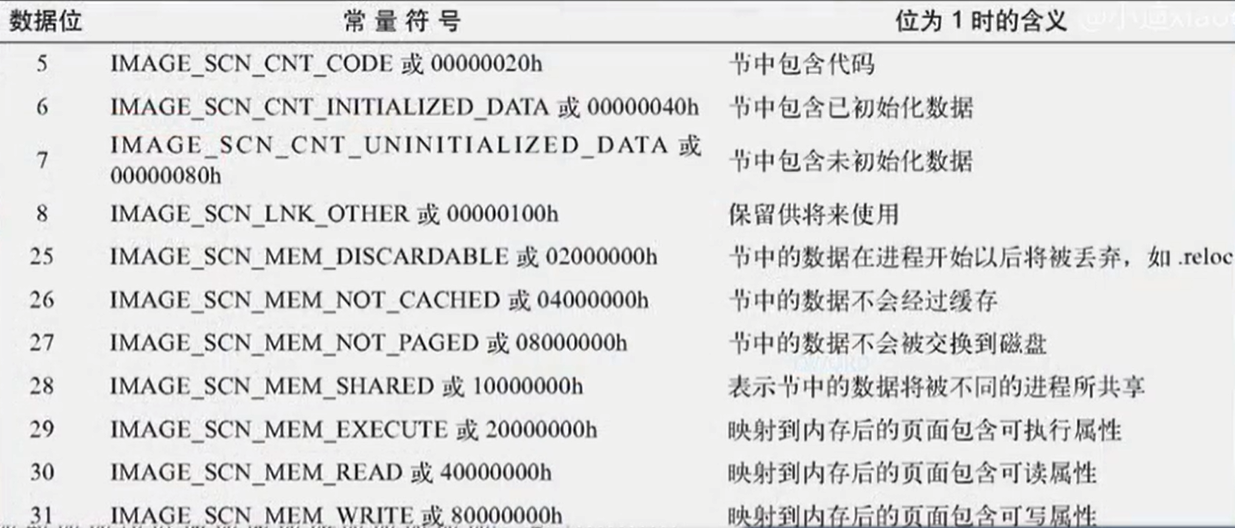

功能简介

1. 基础信息字段

字段名	数据类型	功能描述
`Name`	`BYTE[8]`	节名称（ASCII字符串），长度≤8字节，不足则用`0`填充（如`.text`、`.data`）。
`Misc`	`Union`	联合体，包含两个等效成员：<br> • `VirtualSize`：节在内存中的实际大小（未对齐）<br> • `PhysicalAddress`（极少用）。
`VirtualAddress`	`DWORD`	节加载到内存后的相对虚拟地址（RVA），需按`SectionAlignment`对齐。

2. 文件与内存布局字段

字段名	数据类型	功能描述
`SizeOfRawData`	`DWORD`	节在磁盘文件中的实际大小，需按`FileAlignment`对齐。
`PointerToRawData`	`DWORD`	节在磁盘文件中的起始偏移量，用于定位原始数据。
`PointerToRelocations`	`DWORD`	重定位表在文件中的偏移（仅OBJ文件有效，PE文件中通常为0）。
`PointerToLinenumbers`	`DWORD`	行号表在文件中的偏移（仅调试信息有效）。
`NumberOfRelocations`	`WORD`	重定位条目数量（仅OBJ文件有效）。
`NumberOfLinenumbers`	`WORD`	行号条目数量（仅调试信息有效）。
