大实验：基于赛灵思csg324100T，pmodMAXsonar的危险距离警报

news 来源：原创 2025/6/9 10:50:37

实验五危险距离报警器实验报告

实验目的

利用NEXYS A7及verilog代码制作危险距离报警器，借助pmod模块MaxSonar实现测距功能。应用场景包括：倒车入库刮蹭警示、汽车盲区检测防误伤、极端天气水位警报等。

实验内容

原理描述

1. 流水灯实现

通过计数器cnt和led_control，实现0.2s为周期的循环流水灯。每到一个周期，流水灯向下移动一位，用case语句实现不同LED的点亮。
舍弃reset端，确保流水灯通电后自动循环。

2. 三色灯原理

Nexys A7三色LED每种颜色高电平点亮，紫色由红蓝同时高电平实现。
本实验让三色灯在距离小于10英寸时闪烁（紫色），用计数器count_1调节闪烁频率。
通过判断距离的BCD码（two0&&three0）来判定是否小于10英寸。

3. CLOSE显示

reset为0时，调用close模块显示“CLOSE”，reset为1时进行测距。
close模块通过数码管动态扫描显示CLOSE。

4. Pmod MaxSonar测距模块

超声波测距，有效范围6_{255英寸（15}648cm），1英寸分辨率。
输出方式：UART、模拟、PWM。实验采用PWM测脉冲宽度，1英寸对应147us高电平。
每49ms输出一次测距结果。
与FPGA连接后，Verilog检测高电平时间，计算距离，并显示在数码管上。

Verilog HDL设计源代码

 input clk,input reset,//控制信号，控制选择工作模式还是关闭模式input ultra_sound_signal,  //接受超声波的信号output reg rx,//与MaxSonar的RX端口连接output reg [6:0] sseg,//控制每段LED的亮灭output reg [7:0] an,//控制哪一个八位数码管工作output reg [15:0]led,//控制流水灯output reg [1:0]color_1,//控制第一个三色灯output reg [1:0]color_2//控制第二个三色灯
);reg [23:0] time_; // 反射波的传播时间，23bits足够存储
wire[3:0]one,two,three; //所测量的英寸数的个位、十位、百位
reg [32:0]count;//计clk的周期，每加一就计一个周期
reg [7:0]distance; //所测的距离
wire [7:0]an_distance;//由子模块scan_seg_disp传入的，用于控制哪一个八位数码管工作
wire [6:0]sseg_distance;//由子模块scan_seg_disp传入的，用于控制每段LED的亮灭
wire [7:0]an_close;//由子模块close传入的，用于控制哪一个八位数码管工作
wire [6:0]sseg_close;//由子模块close传入的，用于控制每段LED的亮灭///用于得到distance的代码块///
always@(posedge clk,negedge reset)
begin
if(!reset)beginrx <= 0;end
else if(time_ >= 0 &&time_ <=2000)beginrx <= 1;time_ <= time_ + 1;end
else if(time_ == 4900000)begindistance <= count *255 / 3750000;time_ <= time_ + 1;end
else if(time_ == 5000000)begintime_ <= 0;end
else begintime_ <= time_ + 1;rx <= 0;end
endalways@(posedge clk)
beginif(time_ >=2000 && time_ <= 3850000 && ultra_sound_signal == 1)count <= count + 1;            if(time_ == 4900000)count <= 0;
end
///选择使用close还是scan_seg_disp传入的控制数码管的信号///
always@(posedge clk)
beginif(reset==1'b0)beginan<=an_close;sseg<=sseg_close;endelse if(reset==1'b1)beginan<=an_distance;sseg<=sseg_distance;end
end
实现流水灯的代码块
reg [23:0] cnt; always@(posedge clk )beginif(cnt<24'd999_9999)cnt<=cnt+1'b1;elsecnt<=0;endreg [4:0] led_control;//状态切换和状态赋值always@(posedge clk)beginif(cnt==24'd999_9999)led_control<=led_control+1'b1;elseled_control<=led_control;endalways@(posedge clk)begincase(led_control)5'b00000:led<=16'b1000000000000000;5'b00001:led<=16'b0100000000000000;5'b00010:led<=16'b0010000000000000;5'b00011:led<=16'b0001000000000000;5'b00100:led<=16'b0000100000000000;5'b00101:led<=16'b0000010000000000;5'b00110:led<=16'b0000001000000000;5'b00111:led<=16'b0000000100000000;5'b01000:led<=16'b0000000010000000;5'b01001:led<=16'b0000000001000000;5'b01010:led<=16'b0000000000100000;5'b01011:led<=16'b0000000000010000;5'b01100:led<=16'b0000000000001000;5'b01101:led<=16'b0000000000000100;5'b01110:led<=16'b0000000000000010;5'b01111:led<=16'b0000000000000001;5'b10000:led<=16'b0000000000000001;5'b10001:led<=16'b0000000000000010;5'b10010:led<=16'b0000000000000100;5'b10011:led<=16'b0000000000001000;5'b10100:led<=16'b0000000000010000;5'b10101:led<=16'b0000000000100000;5'b10110:led<=16'b0000000001000000;5'b10111:led<=16'b0000000010000000;5'b11000:led<=16'b0000000100000000;5'b11001:led<=16'b0000001000000000;5'b11010:led<=16'b0000010000000000;5'b11011:led<=16'b0000100000000000;5'b11100:led<=16'b0001000000000000;5'b11101:led<=16'b0010000000000000;5'b11110:led<=16'b0100000000000000;5'b11111:led<=16'b1000000000000000;endcaseend
//用于实现三色灯的代码块/
reg [23:0]count_1;
always@(posedge clk)
beginif(count_1<24'd10000001)count_1<=count_1+1;else if(count_1==24'd10000001)count_1<=1'b0;
end    always@(posedge clk)
beginif(count_1<24'd10000000&&count_1>24'd6000000&&two==3'd0&&three==3'd0&&reset==1'b1)begincolor_1<=2'b11;color_2<=2'b11;    endelse begincolor_1<=2'b00;color_2<=2'b00;    end
end
//三个子模块的实例化/
bintobcd8 bintobcd_1(
.clk(clk),
.rst(reset),
.bin(distance),
.one(one),
.ten(two),
.hun(three)
);
scan_seg_disp scan_seg_disp_1(
.clk(clk),
.rst(reset),
.one(one),
.ten(two),
.hun(three),
.an_d(an_distance),
.sseg_d(sseg_distance)
);
close close1(
.clk(clk),
.sseg_c(sseg_close),
.an_c(an_close)
);
endmodule
///将二进制表示的distance转化为十进制数（左移加三法）///
module bintobcd8(input clk, rst,input [7:0] bin,output reg [3:0]one,ten,hun);reg [17:0] shift_reg;reg [3:0] count;//这里count是用来表示移位次数的always@(posedge clk, negedge rst)if(!rst) begin//复位one=0;ten=0;hun=0;shift_reg=0;count=0;endelse beginif (count == 0)shift_reg = {10'd0, bin};if (count < 4'd8) begincount = count+1;if (shift_reg[11:8]>4)//[11:8]与[15:12]是移位的8位shift_reg[11:8]= shift_reg[11:8]+2'b11;if (shift_reg[15:12]>4)shift_reg[15:12] = shift_reg[15:12]+2'b11;shift_reg[17:1] = shift_reg[16:0];endelse if (count==4'd8)  beginone= shift_reg[11:8];ten = shift_reg[15:12];hun= {2'b00,shift_reg[17:16]};count = count+1;endelse count = count-9;end
endmodule///将得到的距离的BCD码转换为数码管显示
module scan_seg_disp (input clk, rst,input [3:0] one, ten, hun,output reg [7:0] an_d,//控制8位数码管output reg [6:0] sseg_d//控制8位数码管的每一段，这里不包含小数);localparam N=20;reg [N-1:0] cnt;reg [3:0] hex;always @(posedge clk , negedge rst)//敏感列表里应该与计数器里的保持一致，这样才能同时激活运行beginif(!rst) begin//复位cnt = 0;  hex = 4'd10;endelse begin//分频cnt = cnt + 1;case (cnt[N-1:N-2])2'b00:beginhex = one;an_d = 8'b11111110;end2'b01:beginhex = ten;an_d = 8'b11111101;end2'b11:beginhex = hun;an_d = 8'b11111011;endendcaseendendalways@ (*)case(hex)当相应的管脚为低电平0时，点亮该段Led。4'h0:sseg_d[6:0] = 7'b0000001;4'h1:sseg_d[6:0] = 7'b1001111;4'h2:sseg_d[6:0] = 7'b0010010;4'h3:sseg_d[6:0] = 7'b0000110;4'h4:sseg_d[6:0] = 7'b1001100;4'h5:sseg_d[6:0] = 7'b0100100;4'h6:sseg_d[6:0] = 7'b0100000;4'h7:sseg_d[6:0] = 7'b0001111;4'h8:sseg_d[6:0] = 7'b0000000;4'h9:sseg_d[6:0] = 7'b0000100;default:sseg_d[6:0] = 7'b1111111;endcase
endmodule
///当reset置为0时，用于显示close的模块//
module close(input clk,output [6:0]sseg_c,output [7:0]an_c);
wire [25:0]slow_clk;//模块的实例化，close模块的功能由这两个子模块承担
slow_clk slow_clk1(.clk(clk),.slow_clk(slow_clk)
);
LED LED1(.clk(clk),.slow_clk(slow_clk),.control(sseg_c),.an_LED(an_c)
);endmodule
/close模块让数码管显示的功能由此模块承担/
module LED(input clk,input [25:0]slow_clk,output reg [6:0]control,output reg [7:0]an_LED
);
wire [6:0]controlE=7'b0110000;
wire [6:0]controlS=7'b0100100;
wire [6:0]controlO=7'b0000001;
wire [6:0]controlL=7'b1110001;
wire [6:0]controlC=7'b0110001;always@(posedge clk)//控制三段数码管的亮灭，使人眼看到的三段数码管常亮beginif(slow_clk[19:17]==3'b000)beginan_LED<=8'b11111110;control<=controlE;endelse if(slow_clk[19:17]==3'b010)beginan_LED<=8'b11111101;control<=controlS;endelse if(slow_clk[19:17]==3'b100)beginan_LED<=8'b11111011;control<=controlO;endelse if(slow_clk[19:17]==3'b110)beginan_LED<=8'b11110111;control<=controlL;end    else if(slow_clk[19:17]==3'b111)beginan_LED<=8'b11101111;control<=controlC;endend
endmodule
//close模块的分频工作由这个模块承担
module slow_clk(//分频input clk,output reg [25:0]slow_clk
);always@(posedge clk)slow_clk<=slow_clk+1;
endmodule

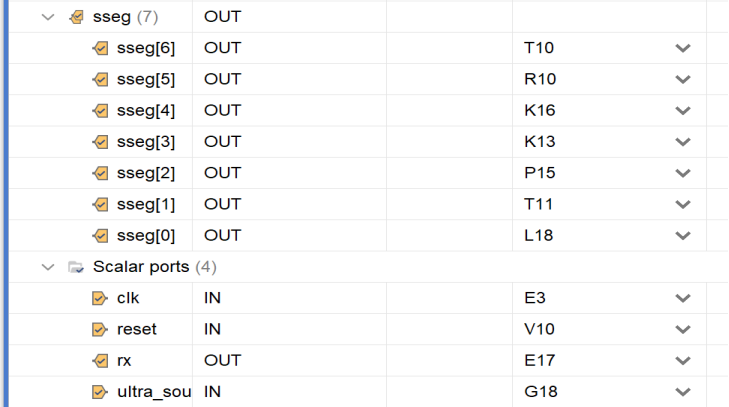

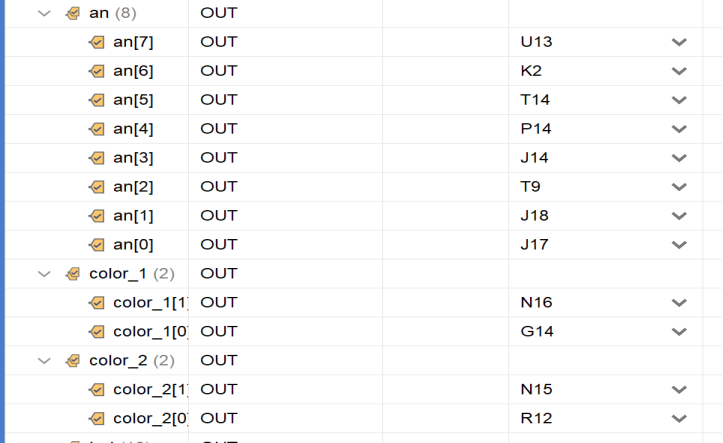

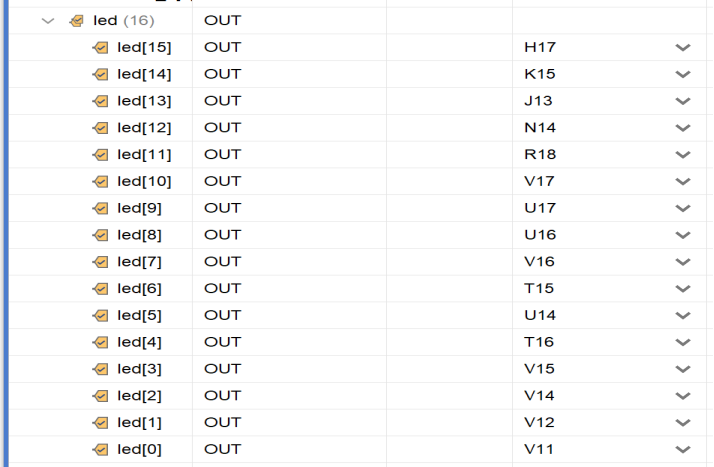

XDC文件配置

在这里插入图片描述

（4）下板测试

Ps：流水灯不便使用单张照片演示，以下图片的拍摄过程中流水灯在一直运行，作装饰用。

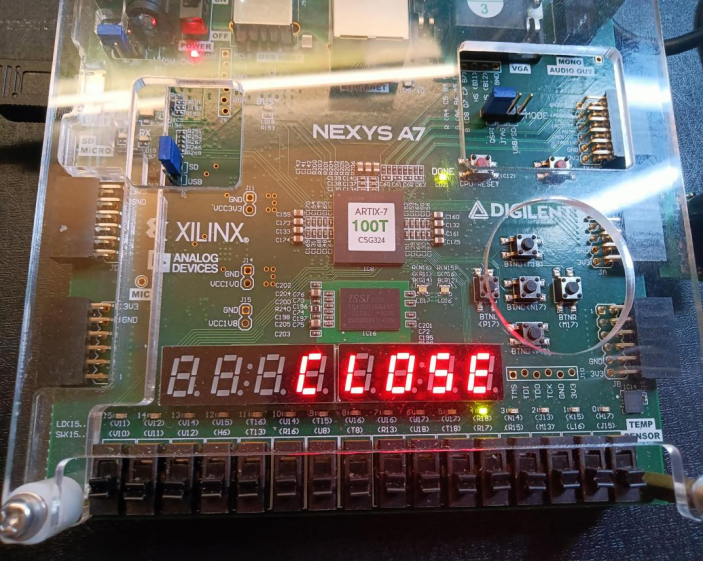

①当reset（v10端口）置为0时，不工作，显示CLOSE
在这里插入图片描述

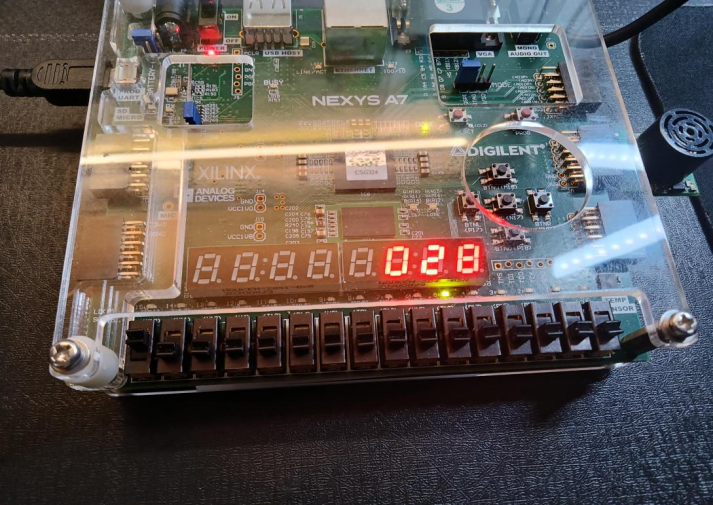

②当reset（v10端口）置为1时，开始工作，显示距离，单位为英寸

③当reset（v10端口）置为1时，开始工作，显示距离，且当距离小于10英寸时三色灯闪烁（紫光）

3.实验体会

①.通过对pmod模块MaxSonar的使用，我们更深刻的理解了FPGA的可扩展性——通过连接不同的pmod模块可以实现各种各样的功能。

 ②.搞清楚硬件的工作原理是重中之重，最初我们认为MaxSonar与老式的测距仪器相同——即发送超声波与接受超声波，之后经过查资料发现它的原理与老式的不同。经过这次教训，后来我们便更注重硬件的工作原理，少走了很多弯路。③.经过这次实验，我们对verilog语言的认识更进了一步，解决了实验过程中很多的代码问题，诸如并行驱动问题、数据截断问题、模块调用问题，等等。④.硬件的使用应与现实生活紧密结合起来，最好可以提供一些解决现实问题的思路，将硬件功能与硬件应用结合起来，例如本实验的硬件实现的功能便是测距，在此基础上，结合现实问题，我们联想到了这个功能可能用于水位检测，车辆盲区检测等场景。

⑤.两个人的实验我们合理分工，各自攻坚，遇到问题时共同思考交流学习，认识到团队协作的重要性。

⑥.学会查找资料并耐心阅读，有很多外文的，需要我们运用翻译工具，之前一直不知道WPS里PDF可以划词翻译，发现以后效率提高了不少。
