工商业储能站能量管理系统
Acrel-2000MG 储能能量管理系统是安科瑞专门针对工商业储能 电站研制的本地化能量管理系统，可实现了储能电站的数据采集、数 据处理、数据存储、数据查询与分析、可视化监控、报警管理、统计 报表、策略管理、历史曲线等功能。其中策略管理，支持多种控制策 略选择，包含计划曲线、削峰填谷、需量控制、防逆流等。该系统不 仅可以实现下级各储能单元的统一监控和管理，还可以实现与上级调 度系统和云平台的数据通讯与交互，既能接受上级调度指令，又可以 满足远程监控与运维，确保储能系统安全、稳定、可靠、经济运行。
同时，系统对电池组性能进行实时监测及历史数据分析、根据分 析结果采用智能化的分配策略对电池组进行充放电控制，优化了电池 性能，提高电池寿命。
系统支持 Windows 操作系统，数据库采用 SQL Server。适用于当
前工商业小型储能电站项目的应用。
应用范围
适用于工商业储能电站、新能源配储电站
预置策略
包括：计划曲线、削峰填谷、逆功率保护、需量控制等。也可为 客户的任何特殊需求定制开发专属运行控制策略。
（1）系统运行策略：系统启停、状态和状态转换逻辑，系统状 态包含待机、停机、运行故障等。
（2）谷电峰用策略：支持设置谷电价、平电价、峰电价和尖峰 电价的时段，包括夏季和非夏季等，以便实现在谷电价或平电价时段
内充电，在峰电价时段内放电。
（3）需量控制策略：支持设置变压器的申报需量更改；当储能 电站在充电时，需要控制储能电站的充电功率，以便变压器的负荷功 率低于申报的需量值。
（4）负荷跟踪策略：在储能电站放电时，秒级调节 PCS 的调度 指令，以便储能电站的放电功率接近变压器负荷的功率。
（5）计划曲线策略：按照每 15 分钟一个功率设定点的模式，对 单日24 小时内共 96 个点的储能电站充放电功率进行设定，包括可设 定的功率值和充放电等。
（6）备用电源策略：支持手动输入储能电站的备电 SOC 百分比； 在储能电站放电时，如果电池的 SOC 达到设定的百分比时，停止放电。
（7）防逆流策略：在储能电站放电时，实时监测用户配电变压 器的电流，控制储能电站的放电功率，防止储能电站向配电变压器高
压侧倒送电能。
智能策略
可结合分时电价，光伏功率，负载功率，储能状态和限制，制定 储能充放策略，实现动态调整，在保障储能安全的前提下，达成来自
电网用电成本最低的目标。
智能联动
通过采集环境、消防报警信息，EMS 可以直接下发指令给 PCS 及相关设备，实现本地快速联动，保障储能系统安全。根据客户需求， 定制开发。

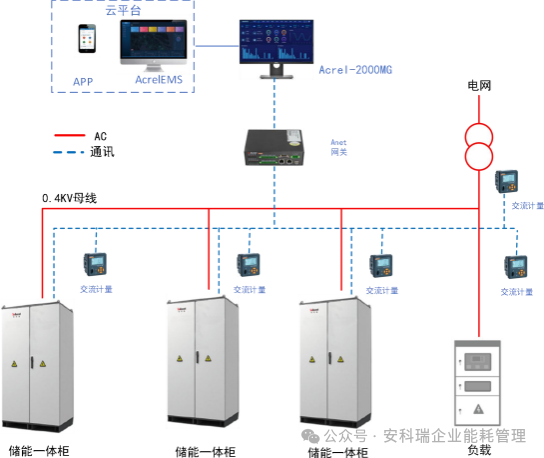

配置方案
| 序号 | 设备 | 型号 | 图片 | 说明 |
| 1 | 能量 管理 系统 | Acrel-2000MG | 内部设备的数据采集与监控，由通信管理机、工业平板电脑、串口服务器、遥信模块及相关通信辅件组成。 数据采集、上传及转发至服务器及协同控制装置 策略控制：计划曲线、需量控制、削峰填谷、备用电源等 | |
| 2 | 工控机 | IPC-710/EC0-18 17 | 系统软件运行载体 | |
| 3 | 显示器 | 21.5英寸液晶 显示器 | 系统软件显示载体 | |
| 4 | UPS 电源 | UPS2000-A-2 KTTS | 为监控主机提供后备电源 | |
| 5 | 打印机 | HP108AA4 | 用以打印操作记录，参数修改记录、参数越限、复限，系统事故，设备故障，保护运行等记录，以召唤打印为主要方式 | |
| 6 | 音箱 | R19U | 播放报警事件信息 | |
| 7 | 工业 网络 交换机 | D-LINKDES-10 16A16 |
| 提供16口百兆工业网络交换机解决了通信实时性、网络安全性、本质安全与安全防爆技术等技术问题 |
| 8 | GPS 时钟 | ATS1200GB |
| 利用gps同步卫星信号，接收1pps和串口时间信息，将本地的时钟和gps卫星上面的时间进行同步 |
| 9 | 交流 计量 电表 | AMC96L-E4/KC(I I) |
| 电力参数测量(如单相或者三相的电流、 电压、有功功率、无功功率、视在功率、频率、功率因数等)、复费率电能计量、 四象限电能计量、谐波分析以及电能监测和考核管理。多种外围接口功能：带有 RS485/MODBUS-RTU协议；带开关量输入 |
| 和继电器输出可实现断路器开关的“遥信”和“遥控”的功能 | ||||
| 10 | 直流 计量 电表 | PZ96L-DE |
| 可测量直流系统中的电压、电流、功率、正向与反向电能。可带RS485通讯接口、模拟量数据转换、开关量输入/输出等功 能 |
| 11 | 电能 质量 监测 | APView500 | 防孤岛保护装置，当外部电网停电后断开和电网连接 | |
| 12 | 防孤 岛装置 | AM5SE-IS |
| 实时监测电压偏差、频率偏差、三相电压不平衡、电压波动和闪变、谐波等电能质量，记录各类电能质量事件,定位扰动源。 |
| 13 | 箱变 测控 装置 | AM6-PWC |
| 置针对光伏、风能、储能升压变不同要求研发的集保护，测控，通讯一体化装置，具备保护、通信管理机功能、环网交换机功能的测控装置 |
| 14 | 通信 管理机 | ANet-2E8S1 | 能够根据不同的采集规约进行水表、气 表、电表、微机保护等设备终端的数据采集汇总； 提供规约转换、透明转发、数据加密压缩、数据转换、边缘计算等多项功能； 实时多任务并行处理数据采集和数据转发，可多链路上送平台据； | |
| 15 | 串口 服务器 | Aport |
| 功能：转换“辅助系统”的状态数据，反馈到能量管理系统中。 1）空调的开关，调温，及完全断电（二次开关实现） 2）上传配电柜各个空开信号 3）上传UPS内部电量信息等 4）接入电表、BSMU等设备 |
| 16 | 遥信 模块 | ARTU-K16 |
| 1）反馈各个设备状态，将相关数据到串口服务器； 2）读消防I/O信号，并转发给到上层（关机、事件上报等） 3）采集水浸传感器信息，并转发给到上层（水浸信号事件上报） 4）读取门禁程传感器信息，并转发给到 |
| 上层（门禁事件上报） |
