GSV1201S(2201S)#ACP@支持 DisplayPort 1.2 到 HDMI 1.4 转换且集成嵌入式 MCU

GSCoolink GSV1201S 是一款专为 Type-C 扩展坞、加密狗和传输线设计的高性能 DisplayPort 1.2 至 HDMI 1.4 转换器，其核心优势在于高度集成化和低功耗设计。以下是基于最新技术资料的深度解析：

一、核心技术架构与功能特性

1. 协议支持与带宽匹配

   • DP 1.2 输入：支持 HBR2（10.8Gbps）双通道传输，兼容 DisplayPort Alt Mode，可通过 Type-C 接口接收来自笔记本电脑或移动设备的视频信号18。
   • HDMI 1.4 输出：TMDS 3Gbps×3 通道（9Gbps 总带宽），支持 4K@30Hz（RGB 4:4:4）或 4K@60Hz（YUV 4:2:0）输出，满足主流显示器需求16。
   • 带宽优化：通过动态色彩空间转换（444→422/420）和分辨率适配，在 HDMI 1.4 带宽限制下实现 4K 信号传输。

2. 嵌入式 MCU 与系统集成

   • 增强型微控制器：集成 ARM Cortex-M0 + 内核和 SPI 闪存，无需外部 MCU 即可实现 EDID 协商、HDCP 1.4 加密、电源管理（PD 3.0）及协议转换逻辑，显著降低 BOM 成本1。
   • 灵活配置能力：支持用户自定义 EDID 注入（通过烧录工具如昂科 AP8000 离线编程），可适配老旧显示器或特殊分辨率需求。
   • 多接口管理：内置 4 路 CC 通道和双功能电源端口（DRP），支持 Type-C 接口的正反插检测、100W 反向供电及 DP 模式自动切换18。

3. 安全与可靠性设计

   • HDCP 1.4 全链路加密：在 DP 接收端和 HDMI 发送端同时实现 HDCP 1.4，确保蓝光、流媒体等加密内容的安全传输1。
   • 信号完整性优化：集成动态均衡器（EQ）和预加重技术，支持长达 15 米 HDMI 线缆的稳定传输，降低信号衰减风险810。
   • 工业级标准：QFN48 封装（6mm×6mm），工作温度范围 - 20°C 至 + 85°C，适用于车载、工业控制等严苛环境110。

二、应用场景与方案优势

1. 典型应用案例

   • Type-C 扩展坞：如将笔记本电脑的 Type-C 接口扩展为 HDMI+USB 3.0+PD 供电，支持多设备同时连接，无需外部供电18。
   • 车载娱乐系统：通过 DP Alt Mode 接收手机信号，转换为 HDMI 输出至车载显示器，兼容车载以太网（MOST）协议810。
   • 工业监控设备：在工厂环境中，将 DP 信号转换为 HDMI，驱动多台 4K 显示器显示生产数据，支持宽温工作和长时间稳定运行110。

2. 差异化竞争优势

   • 集成 PD 3.0 控制器：直接处理 Type-C 接口的电源协商，支持 100W 供电和反向充电，无需额外 PD 芯片，简化设计流程18。
   • SDP 透传功能：保留 DisplayPort 源设备的 SDP（Source DisplayPort）数据包，确保多显示器配置下的音频同步和分辨率一致性。
   • 小尺寸封装：QFN48 封装比同类方案（如 Lontium LT8711H-C 的 QFN64）节省 30% PCB 面积，适合高密度集成的便携设备18。

三、技术实现细节与限制

1. 色彩空间转换

   • 444→422/420 压缩：HDMI 1.4 带宽限制下，通过硬件级 CSC（色彩空间转换）模块实现 4K@60Hz YUV 4:2:0 输出，画面质量损失可忽略。
   • 色域兼容性：支持 sRGB、Rec.709 色域转换，可通过固件配置输出色域参数。

2. EDID 管理机制

   • 动态 EDID 协商：自动读取显示器 EDID 并反馈给源设备，确保分辨率、刷新率匹配。若显示器不支持 4K，可通过内置闪存写入预设 EDID 强制输出 4K@30Hz。
   • EDID 烧录工具：昂科 AP8000 等编程器支持离线写入 EDID，适合批量生产。

3. 功耗与散热设计

   • 低功耗架构：采用动态电压调整（DVS）和门控时钟技术，典型工作功耗低于 1W，无需散热片即可稳定运行18。
   • 电源效率：PD 3.0 控制器支持 90% 以上的电源转换效率，减少能量损耗9。

四、市场定位与选型建议

1. 竞品对比分析

   型号	协议支持	分辨率	集成功能	封装尺寸	典型应用
   GSV1201S	DP1.2→HDMI1.4	4K@30Hz	PD3.0、HDCP1.4、CSC	QFN48	扩展坞、加密狗
   Lontium LT8711H-C	DP1.2→HDMI2.0a	4K@30Hz(YUV)	PD2.0、HDCP2.2	QFN64	车载、工业
   ITE IT6563FN	DP1.2→HDMI2.0	4K@60Hz(YUV)	多通道矩阵切换	QFN88	多屏显示设备

2. 选型关键指标

   • 分辨率需求：若需 4K@60Hz 输出，需选择 HDMI 2.0 方案（如 IT6563FN），但 GSV1201S 的 4K@30Hz 已满足多数办公场景。
   • 加密要求：传输蓝光等加密内容时，需确认设备支持 HDCP 2.2（GSV1201S 仅支持 HDCP 1.4）。
   • 成本控制：GSV1201S 的集成度可减少约 15% 的 BOM 成本，适合对价格敏感的消费电子市场。

3. 技术升级方向

   • 更高集成度：GSCoolink 后续型号（如 GSV2201S）已支持 HDMI 2.0 和 4K@60Hz，采用 QFN64 封装，适合高端扩展坞。
   • 低功耗优化：下一代方案可能引入 RISC-V MCU 和 DSC（Display Stream Compression），在 HDMI 1.4 带宽下实现 4K@60Hz RGB 输出。

五、注意事项与使用建议

1. 信号传输限制

   • HDMI 线缆长度：使用标准高速 HDMI 线时，建议长度不超过 10 米；若需更长距离，需搭配信号放大器。
   • YUV 4:2:0 限制：部分专业图形软件可能对 YUV 压缩敏感，建议优先使用 4K@30Hz RGB 模式。

2. 固件与配置

   固件更新：通过 GSCoolink 官网或烧录工具获取最新固件，修复潜在兼容性问题（如特定设备的 EDID 协商失败）。

3. 电源管理

   • 供电优先级：当扩展坞连接多个设备时，需确保 PD 控制器优先分配功率给主显示器，避免因供电不足导致分辨率降级。
   • 反向充电：支持 100W PD 输入时，可同时为笔记本电脑充电，但需注意设备的功率承受上限。

综上，GSCoolink GSV1201S 凭借其高集成度、低功耗和灵活配置能力，成为 Type-C 扩展坞和加密狗市场的主流选择。在应用场景中，其性价比优势仍将持续，尤其适合对成本敏感且需快速上市的消费电子设备。对于更高分辨率或加密需求，可考虑 GSCoolink 的 HDMI 2.0 系列产品（如 GSV2201S）。

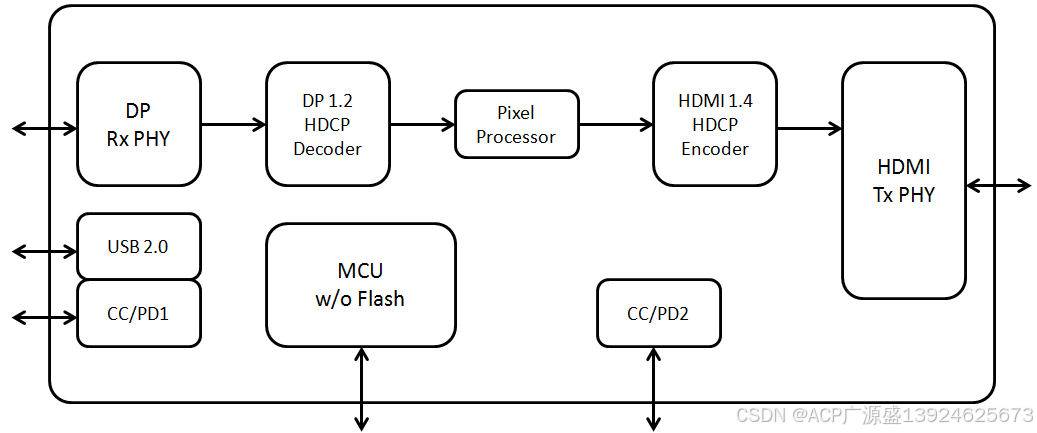

Gscoolink GSV1201Sis a high-performance, low-power,USB Type-C Alternate Mode DisplayPort 1.2to HDMI 1.4converter. By integrating enhanced microcontrollerand flash, GSV1201Shas created a cost-effective solution that provides time-to-market advantages. The DisplayPort Receiver supports up to 10.8Gbps (HBR2, 2-lane) and HDMI Transmitter supports up to 9Gbps (TMDS, 3G3Lane). Integrated Power Delivery 3.0 controller handles Type-C CC interface for USB power managementand DisplayPort mode entry. The superior architecture of GSV1201Sprovides economical smaller footprint solutions using QFN48, targeting applicationof Type-C Hub, Type-C Dongle, Cable.GSV1201Ssupports all DisplayPort SDP packets pass-through to HDMI output.HDCP 1.4 isimplemented in GSV1201Sfor both DisplayPort Rx and HDMI Tx.Color Space Conversion, 444/422-420 Converteraresupported atHDMI Tx in TMDS mode.
