CCW 软件新手入门：从硬件组态到程序编辑完整指南

对于刚接触工业自动化编程的小伙伴来说，一款好用的编程软件能大大提高工作效率，CCW（Connected Components Workbench）软件就是其中之一。它操作相对简便，功能却十分强大，今天就带大家从头到尾梳理一遍 CCW 软件的基本使用流程，从安装到最终的程序编辑，每一步都讲得明明白白，新手也能轻松跟上！

一、软件安装：简单几步，轻松搞定

CCW 软件的安装过程非常友好，不需要复杂的设置，新手完全不用慌。

安装时直接选择默认安装即可，不需要额外修改安装路径或其他参数。特别贴心的是，它的标准版无需授权就能正常使用，省去了申请授权、激活软件的麻烦，下载完成后按照提示一步步点击 “下一步”，等待安装进度条走完，软件就安装成功啦。

二、硬件组态：搭建 PLC “骨架”

软件安装好后，我们首先要做的就是硬件组态，简单说就是在软件里 “还原” 实际的 PLC 硬件结构，为后续编程打基础。

1. 打开软件

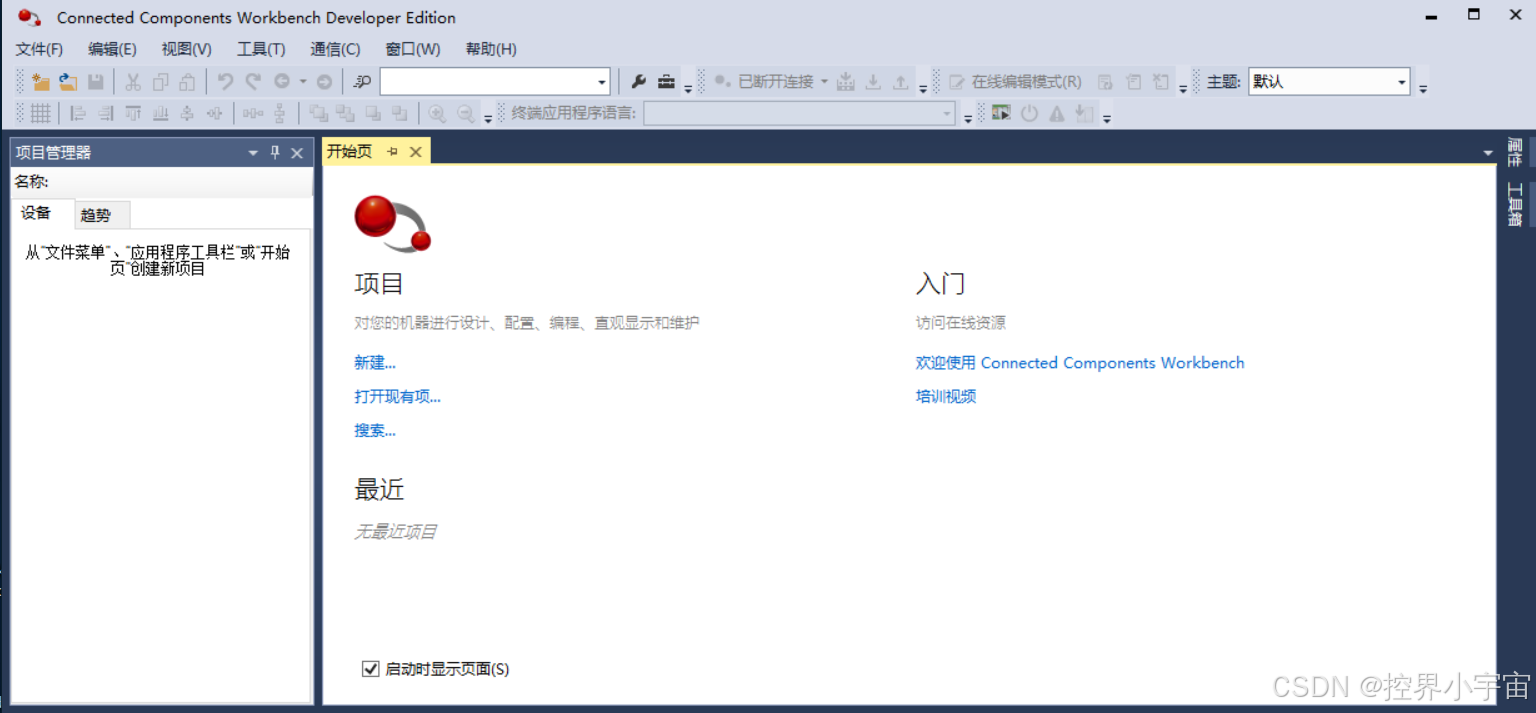

安装完毕后，找到 CCW 软件的启动文件（具体路径可根据自己的安装目录查找，一般在默认程序文件夹中），双击打开软件。打开后就能看到 CCW 的主界面，界面布局清晰，后续的操作大多围绕主界面展开。

2. 添加 PLC 主体

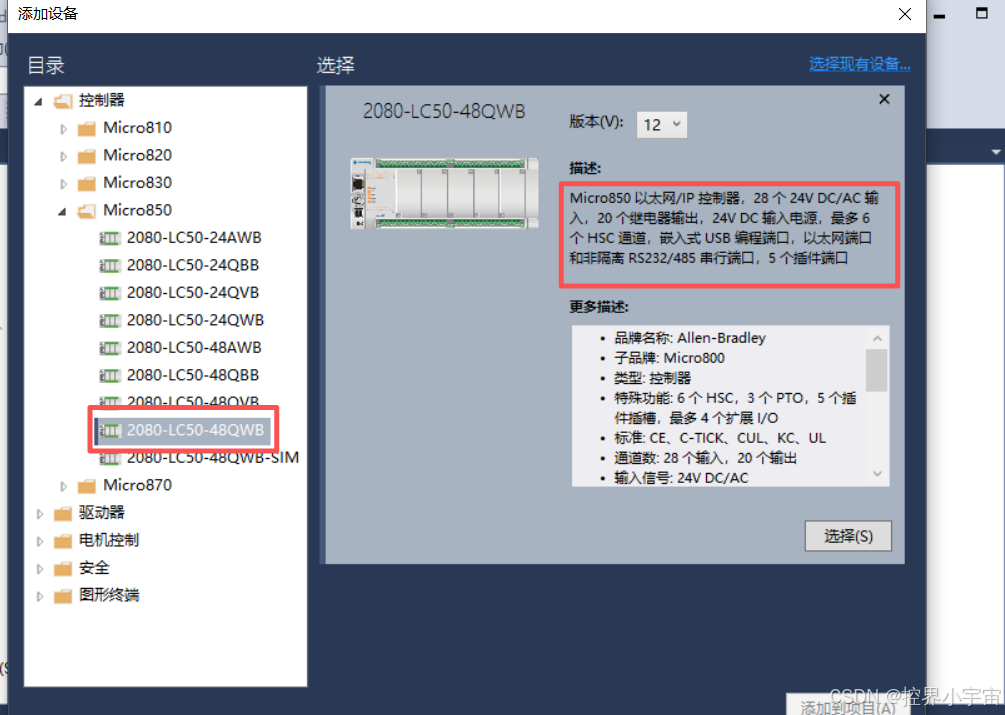

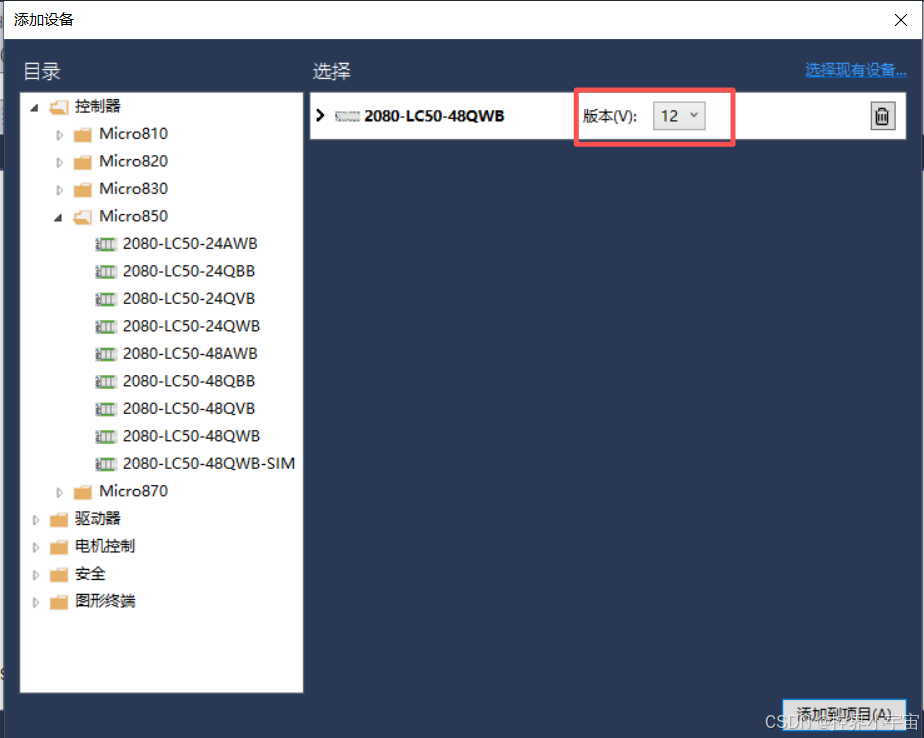

在软件主界面的新建中，我们可以对 PLC 硬件进行组态，第一步就是添加 PLC 主体。这里以常用的 Micro850 系列 PLC 为例，在添加设备中找到 Micro850，然后选择具体型号2080-LC50-48QWB，双击该型号就能将其添加到软件中。

添加时会提示选择软件版本，直接默认选择当前版本即可，不需要额外调整。添加成功后，在软件主界面上就会显示出这个 PLC 的实际模型，就像在电脑上 “搭建” 出了一个虚拟的 PLC 硬件。

3. 添加扩展模块

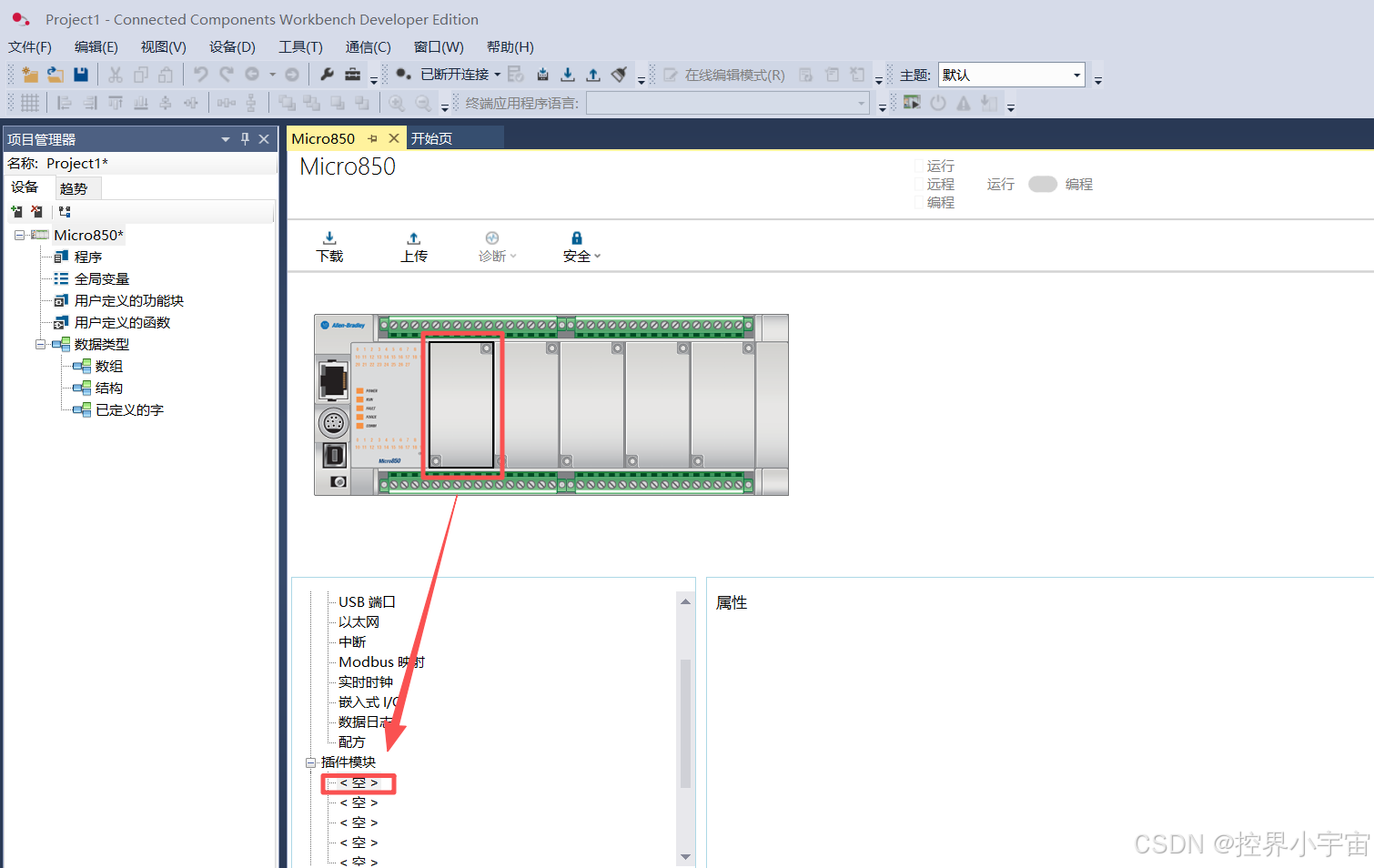

PLC 主体添加好后，还可以根据实际需求添加插件模块。用鼠标右键点击 PLC 主体上的模块空白位置，会弹出一个菜单，在菜单中选择需要添加的模块类型即可。

每添加一个模块，主界面下方都会清晰显示出该模块的位置和型号，方便我们核对。需要注意的是，单个 PLC 主体最多可以添加 5 个插件模块，如果需要更多模块，就需要额外添加拓展模块，确保硬件组态与实际现场的硬件配置一致。

三、变量添加：给程序 “传递信息”

变量就像是程序的 “信息载体”，无论是输入信号、输出信号还是中间计算数据，都需要通过变量来实现。在 CCW 软件中，变量管理主要通过 “项目管理器” 来完成。

1. 认识项目管理器中的变量相关选项

打开项目管理器，里面默认包含四个核心选项，其中和变量直接相关的是 “全局变量”：

• 程序：用于建立和编辑主程序、子程序；

• 全局变量：所有程序都能调用的变量，在这里统一设置；

• 用户定义的功能块：自定义程序功能块，后续可添加到主程序中；

• 数据类型：根据需求建立结构数据，满足复杂的数据存储需求。

2. 编辑全局变量

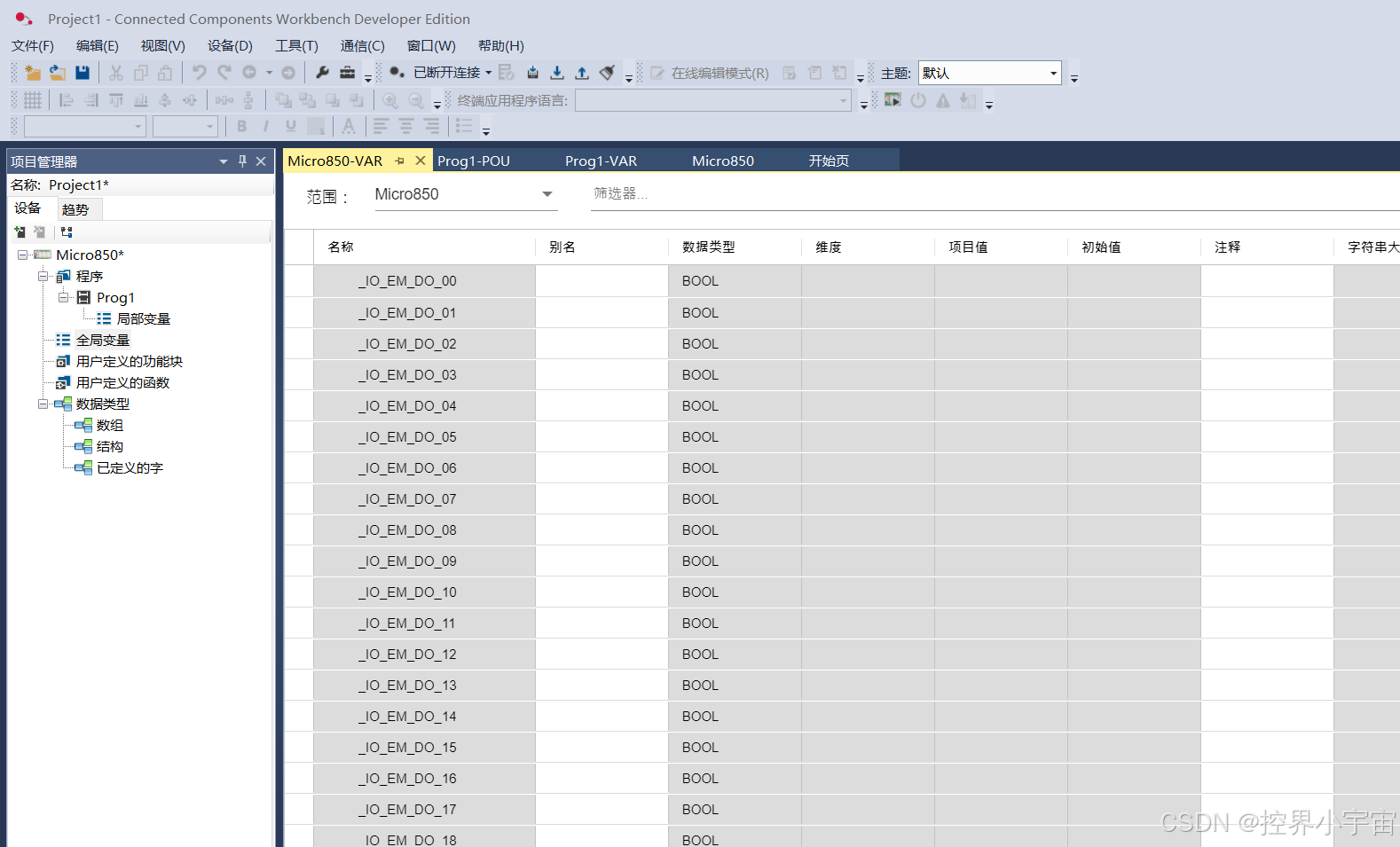

双击 “全局变量”，会弹出变量编辑窗口。窗口中已经存在一部分变量，这些是 PLC 实际硬通道的名称和系统变量，不可修改，我们只能在这些变量的基础上添加自定义变量。

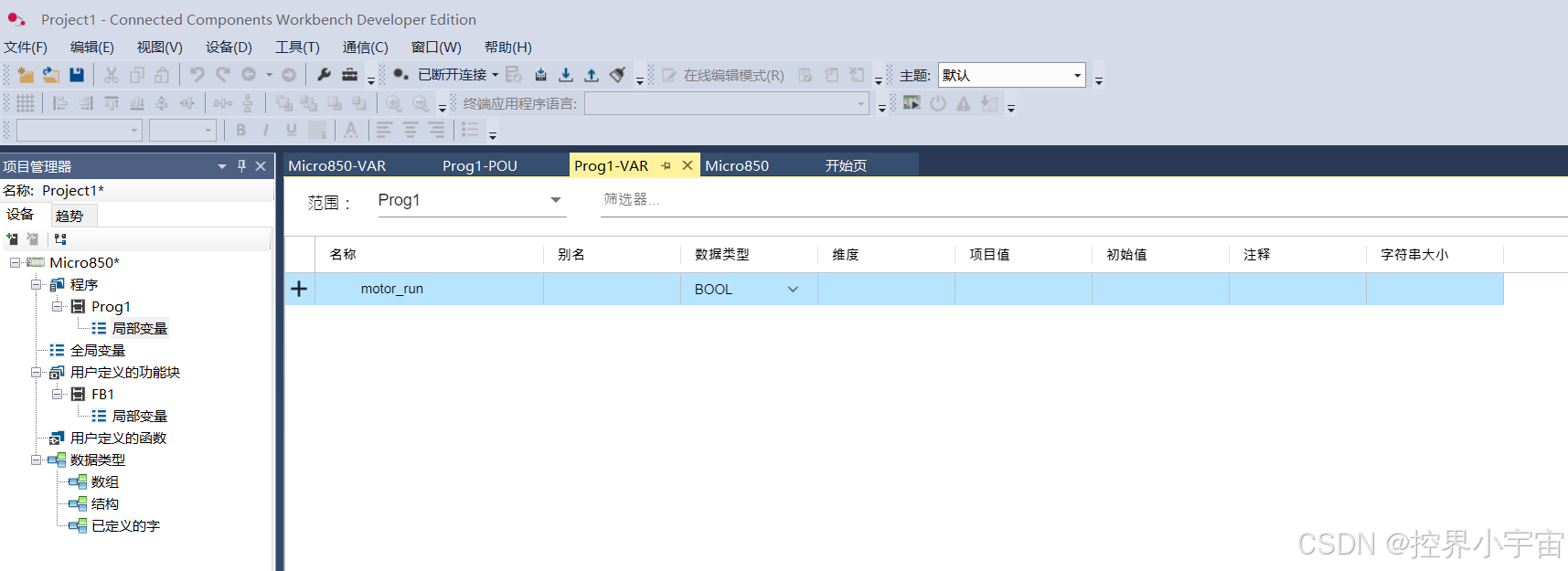

新建一个变量，主要需要设置三项内容：

• 变量名称：根据变量用途起一个易懂的名字（比如 “电机启动信号”）；

• 数据类型：根据信号类型选择，比如 BOOL 型（布尔值，只有 0 和 1）、INT 型（整数）等；
• 注释：简要说明变量的用途，方便后续自己或他人查看程序时理解。

如果是 PLC 内部硬通道的变量，还可以根据需求建立 “别名”，让变量名称更贴合实际应用场景。

3. 快速生成变量

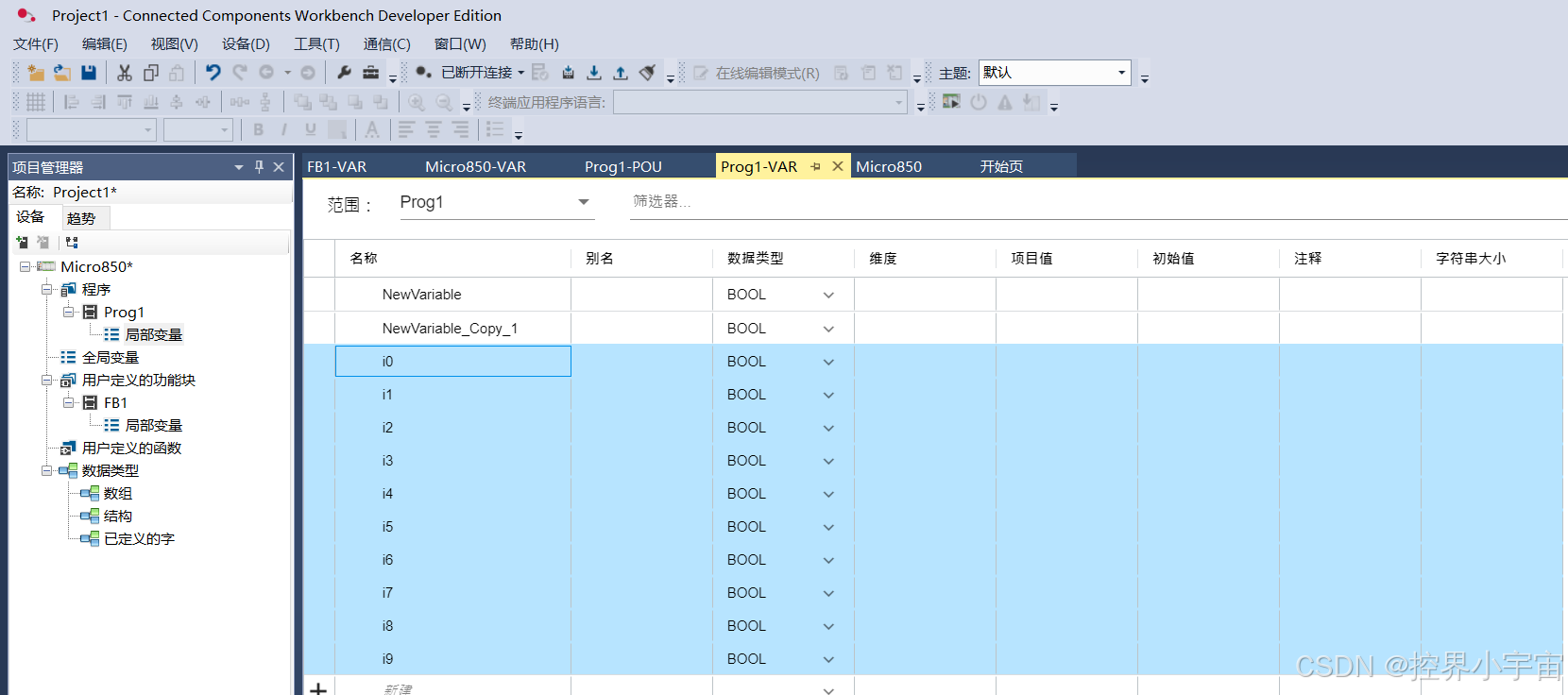

如果需要批量创建同类型的变量，不需要一个个手动添加，用 “快速声明” 功能就能高效完成。比如我们需要创建 10 个 BOOL 型的输入变量，点击 “快速声明”，设置变量前缀为 “i”、编号从 0 到 9、后缀为空、数据类型为 BOOL 型，点击确认后，软件会自动生成 i0~i9 这 10 个变量，大大节省了时间。

四、新建功能块：打造程序 “功能单元”

功能块就像是程序的 “小模块”，可以将重复使用的逻辑封装成一个功能块，后续在主程序中直接调用，减少重复编程，提高代码复用率。

1. 创建功能块

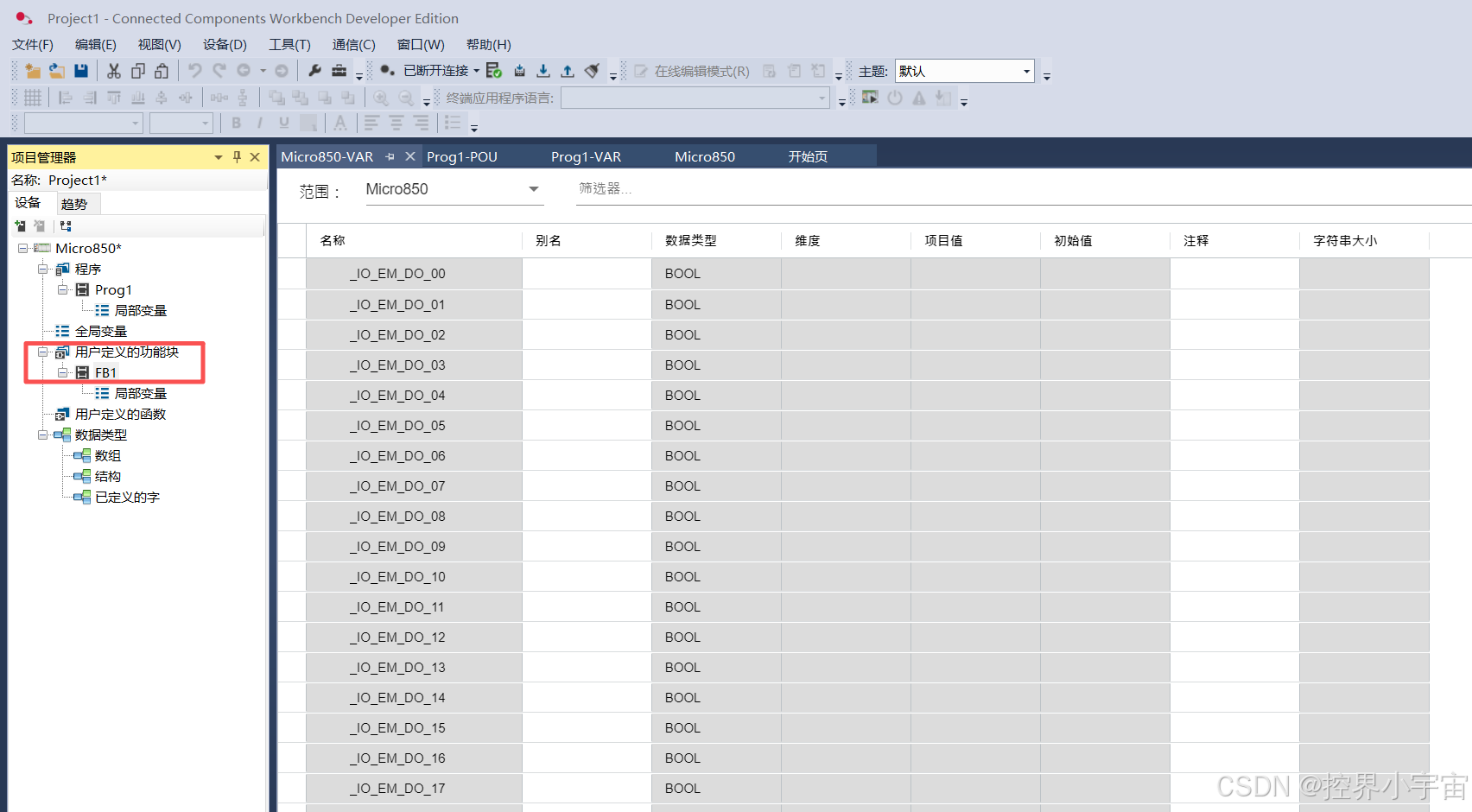

在项目管理器中，右键点击 “用户定义的功能块”，然后选择 “添加梯形图”（CCW 支持多种编程方式，梯形图是最常用的一种）。点击后，软件会自动生成一个可编辑的功能块（默认命名为 FB1），以及一个对应的局部变量表。

2. 定义局部变量

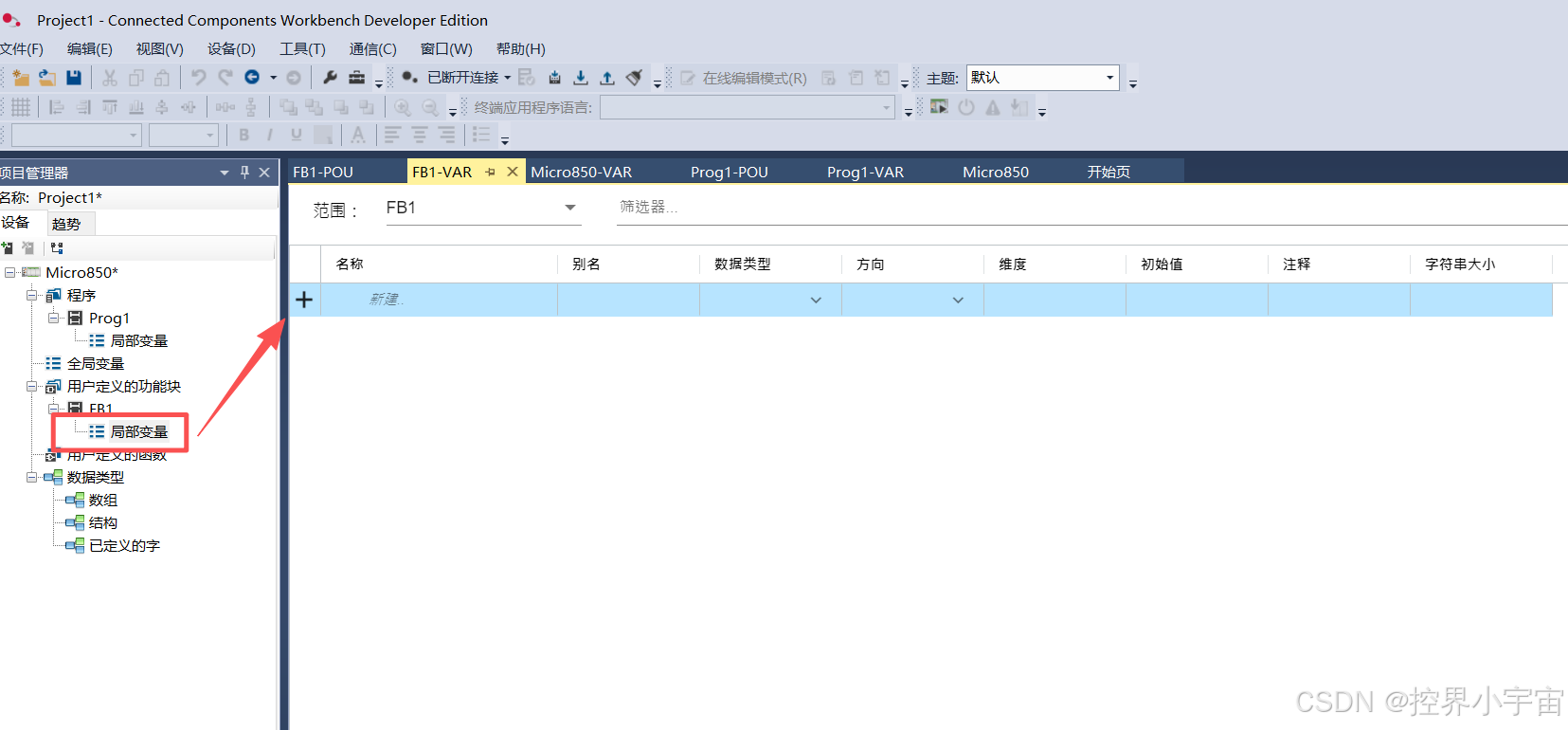

双击 “局部变量表”，可以定义功能块内部的变量类型。在 “方向” 一栏中，我们可以设置变量是 “输入变量”（外部给功能块传值）、“输出变量”（功能块给外部传值）还是 “中间变量”（仅在功能块内部使用）。局部变量只在当前功能块中有效，不会影响其他程序，保证了程序的独立性。

3. 编辑功能块逻辑

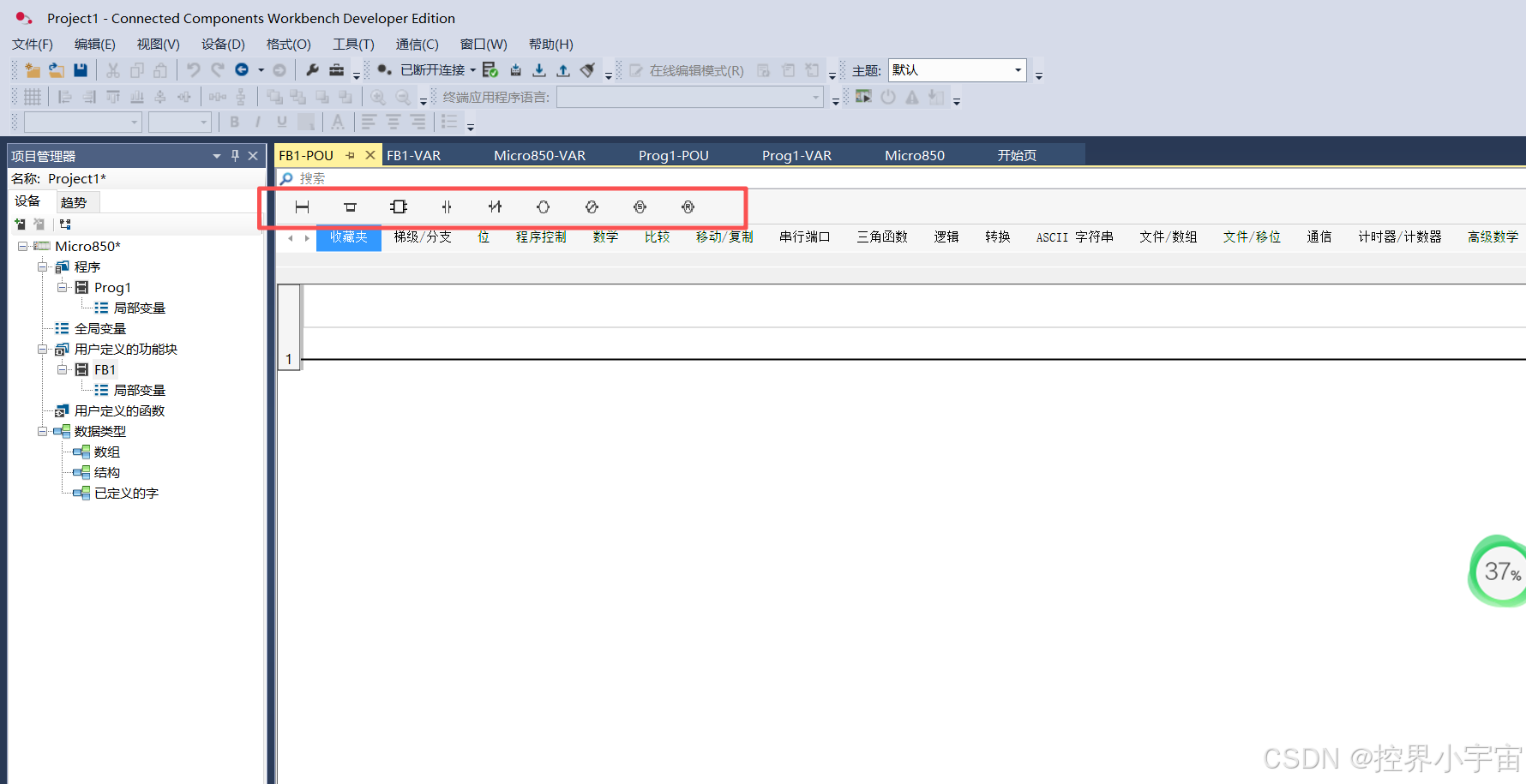

双击功能块 FB1，进入功能块的程序编辑界面。编辑程序需要用到 “工具箱”，里面包含了各种基本指令（比如常开触点、常闭触点、线圈、计算指令等）。如果不小心关闭了工具箱，在菜单栏的 “视图” 选项中找到 “工具箱”，点击就能重新打开。

根据实际功能需求，将工具箱中的指令拖动到梯形图网格中，搭建出功能块的逻辑，比如 “当输入信号为 1 时，输出信号为 1” 这样的简单逻辑，或者更复杂的计算、判断逻辑。

五、编辑程序：组合功能，实现需求

当功能块和变量都准备好后，就可以开始编辑主程序了，将各个功能块和变量组合起来，实现最终的控制需求。

1. 创建主程序

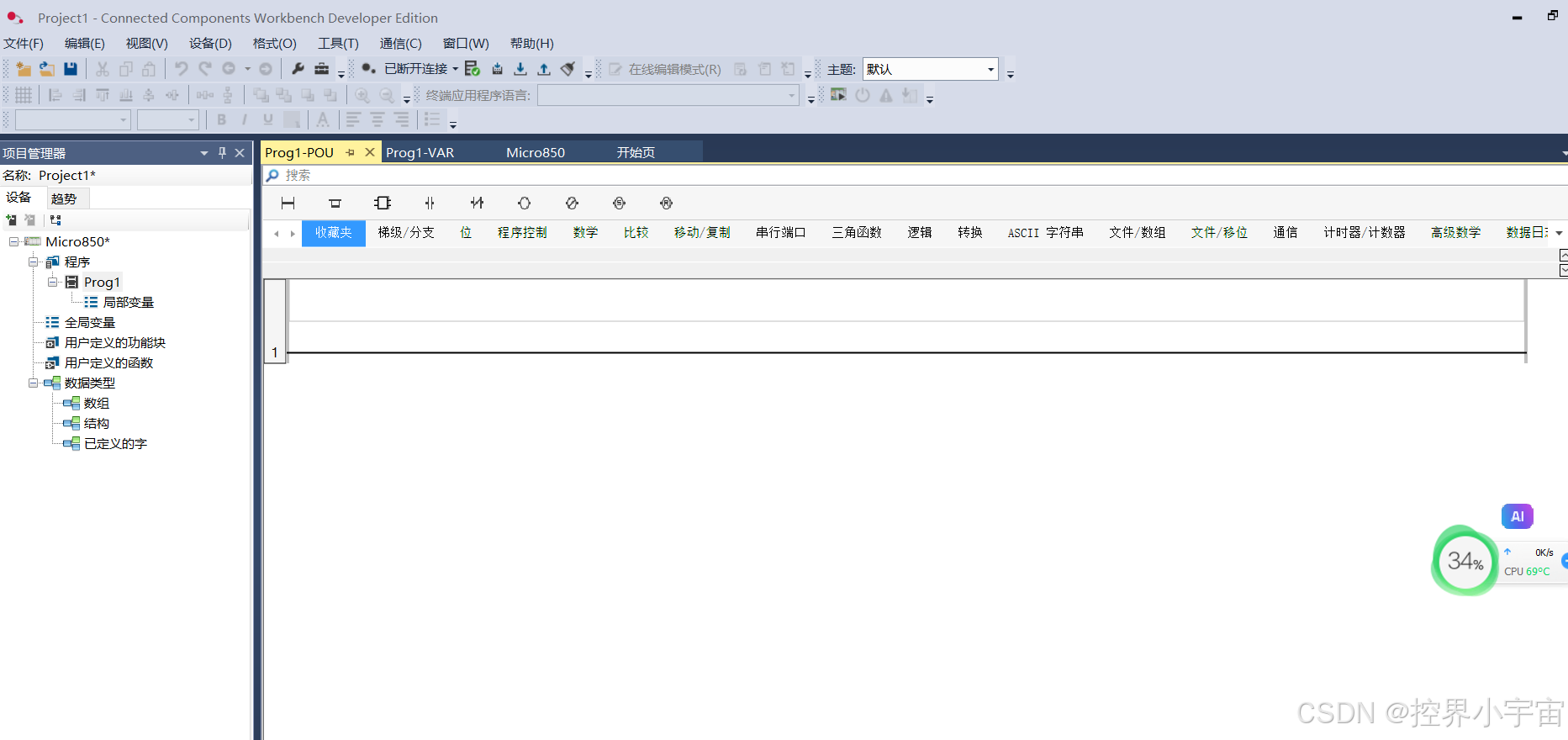

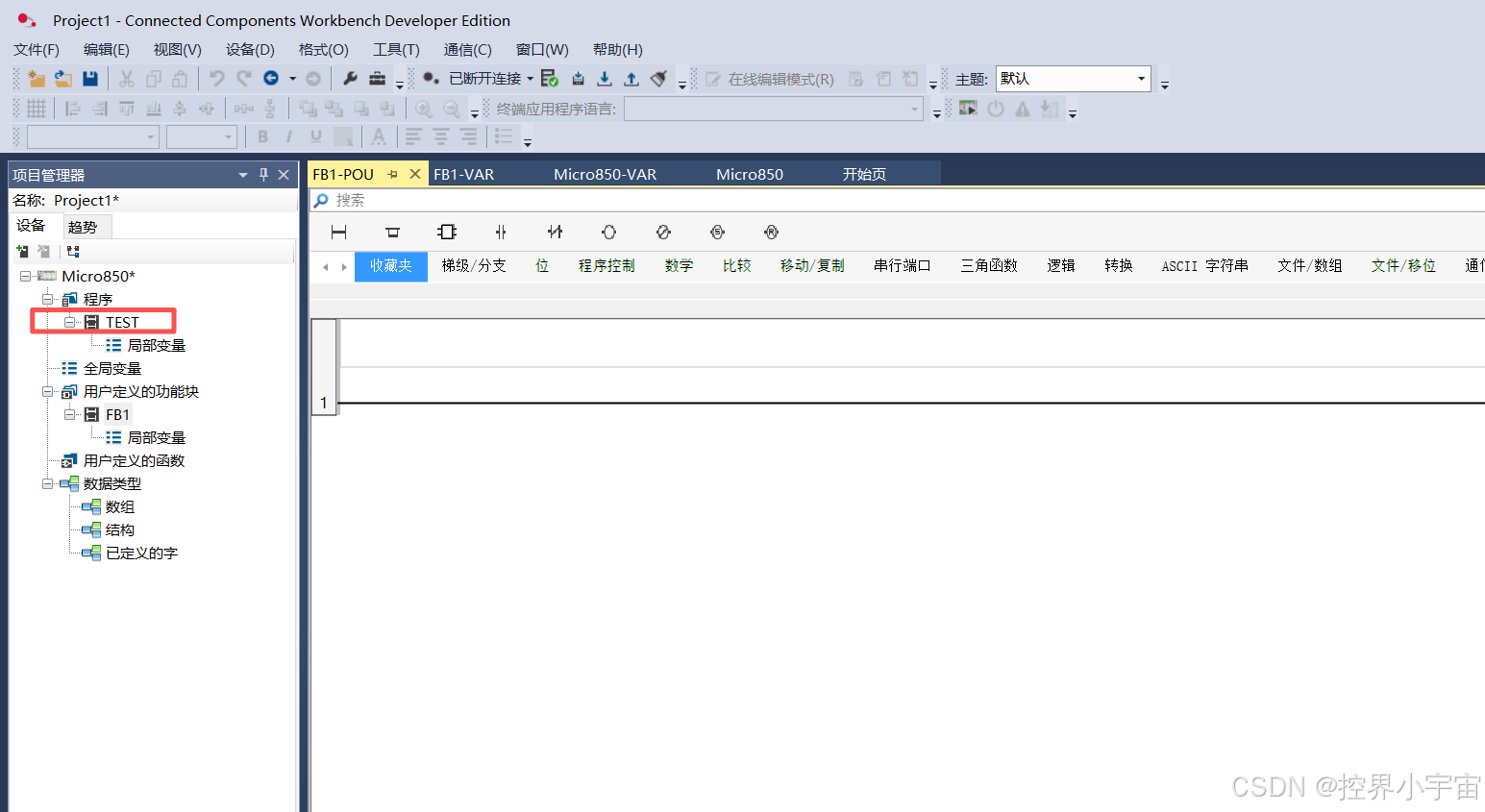

在项目管理器中选中 “程序”，右键点击，选择 “梯形图” 建立主程序。创建后会生成一个程序块（默认命名为 TEST）和一个局部变量表。主程序的局部变量可以根据需求定义，也可以直接调用之前创建的全局变量，灵活度很高。

双击程序块 TEST，进入主程序的编辑界面，准备开始搭建主程序逻辑。

2. 添加功能块到主程序

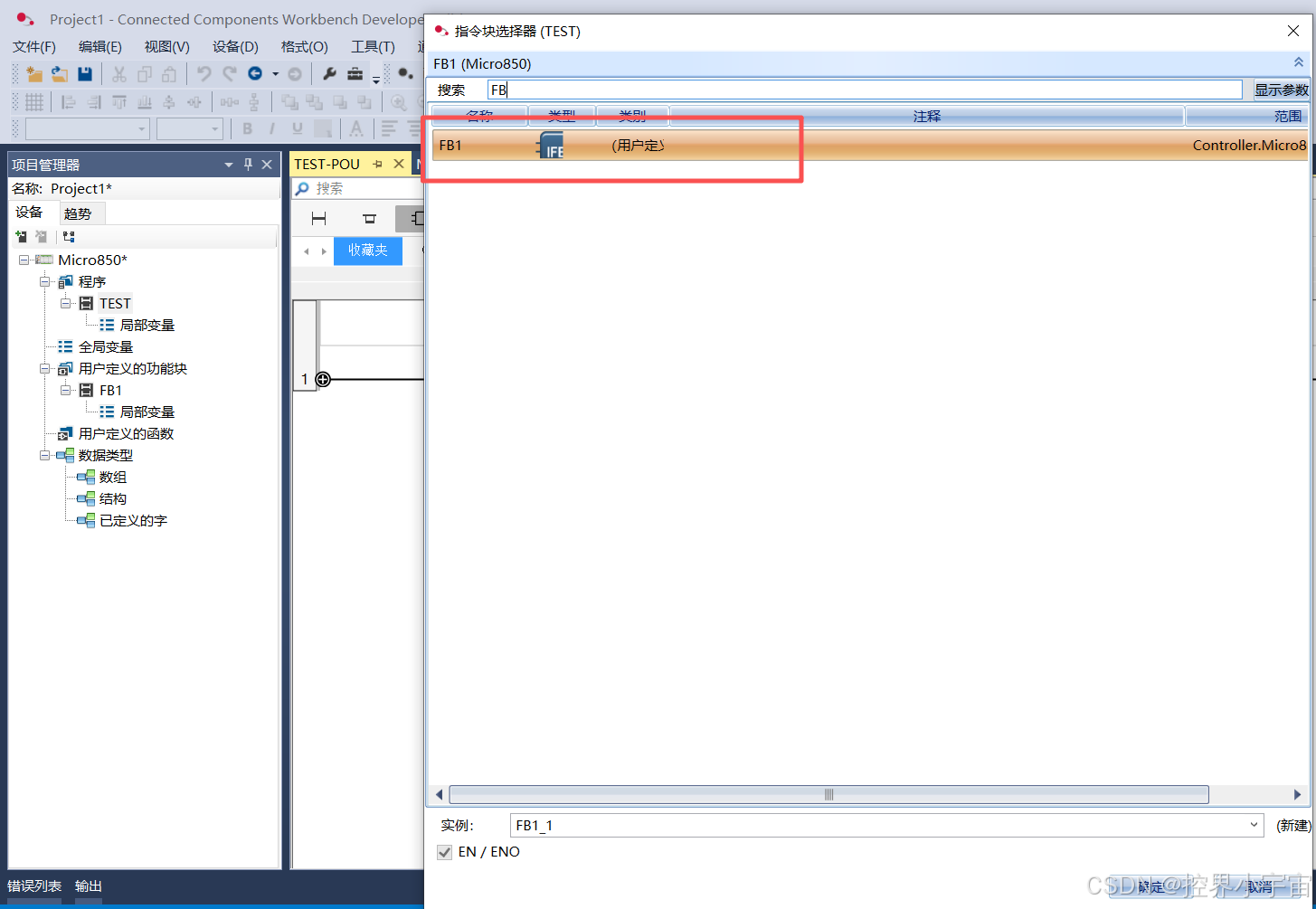

在编辑界面的工具箱中，将 “功能块” 拖动到梯形图网格中，然后在弹出的选择框中找到我们之前编辑好的功能块 FB1，选中并添加。

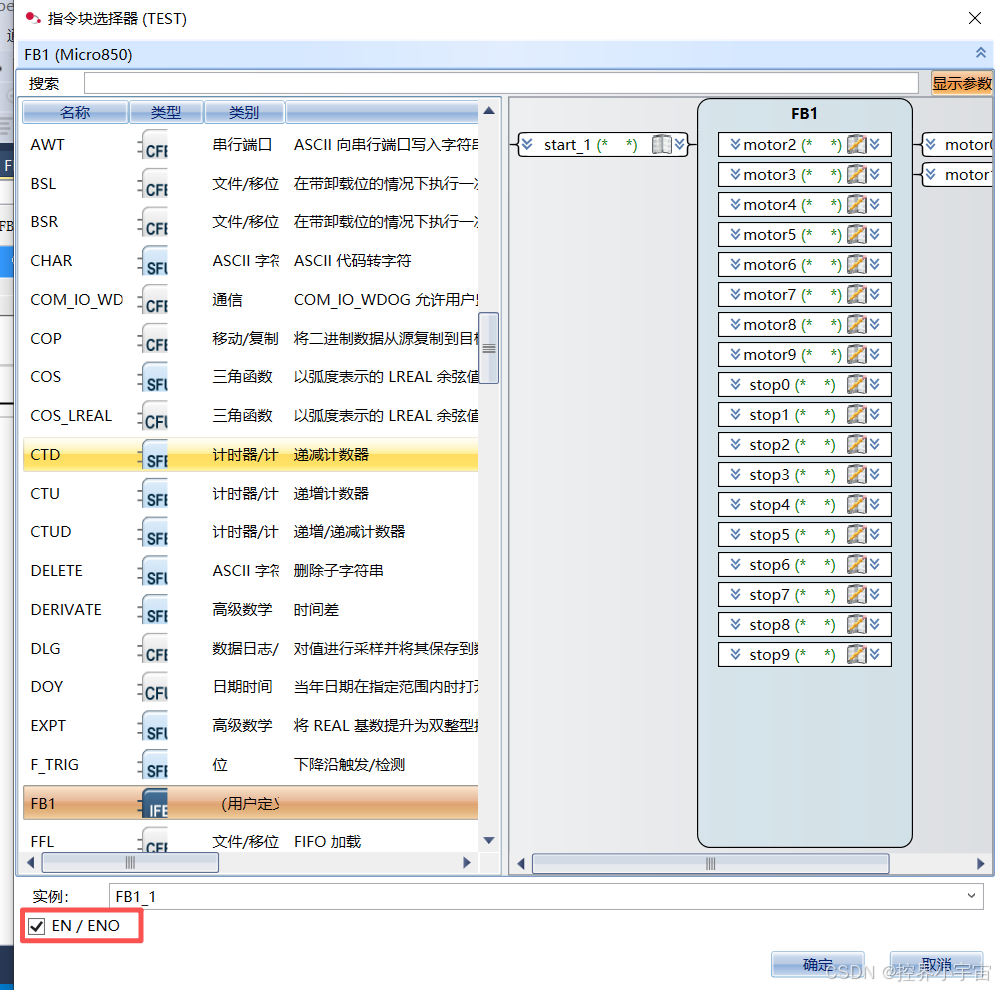

这里有一个非常重要的细节：选中 FB1 后，一定要在下方将EN/ENO 选项勾选！这个选项默认是不勾选的，如果不勾选，添加到梯形图中的功能块会少两个关键引脚（EN 是使能端，ENO 是使能输出端），后续无法正常实现逻辑控制，很多新手容易在这里踩坑，一定要注意！

3. 为功能块引脚分配变量

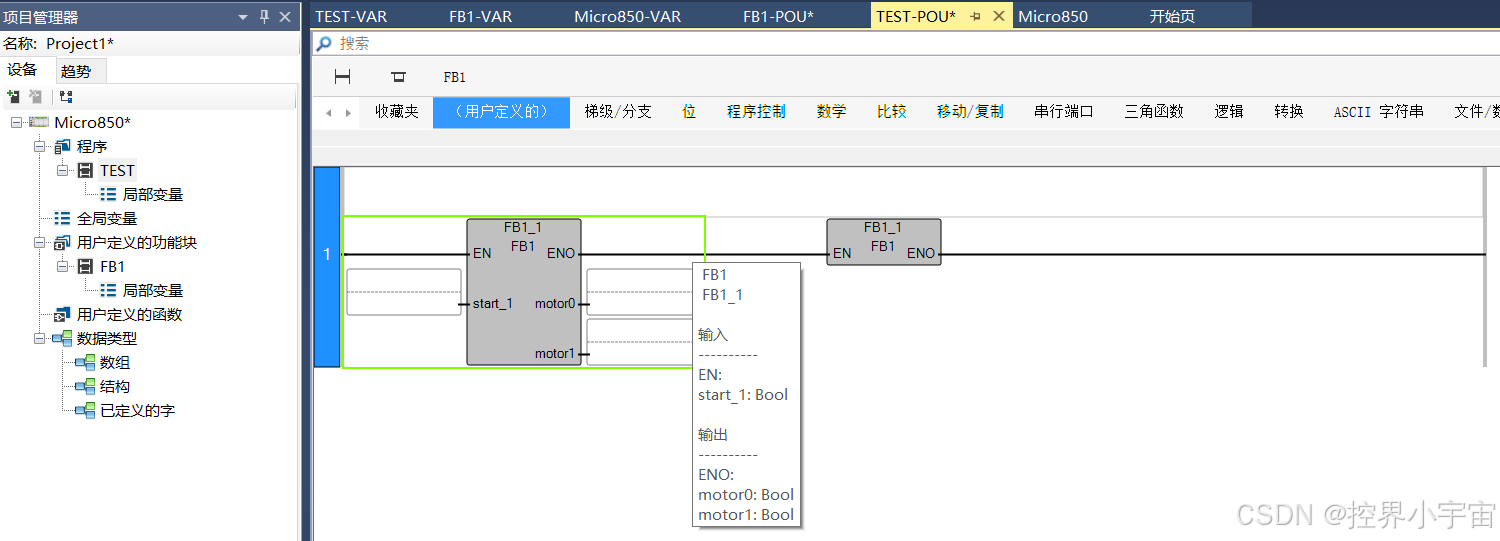

功能块添加好后，需要为它的各个引脚分配变量，让功能块能接收到外部信号并输出控制信号。

双击引脚旁边的空圈（比如 I1 左侧的空圈），会弹出变量选择窗口。窗口中包含了用户全局变量、局部变量、系统变量、自定义的字等多种类型的变量，我们可以根据实际需求选择。比如这里我们直接选择 PLC 的 I/O 实际硬通道（比如输入通道 I0、I1，输出通道 Q0 等），点击确认后，变量就分配完成了。其他引脚也按照同样的方法分配对应的变量即可。

4. 程序生成与检查

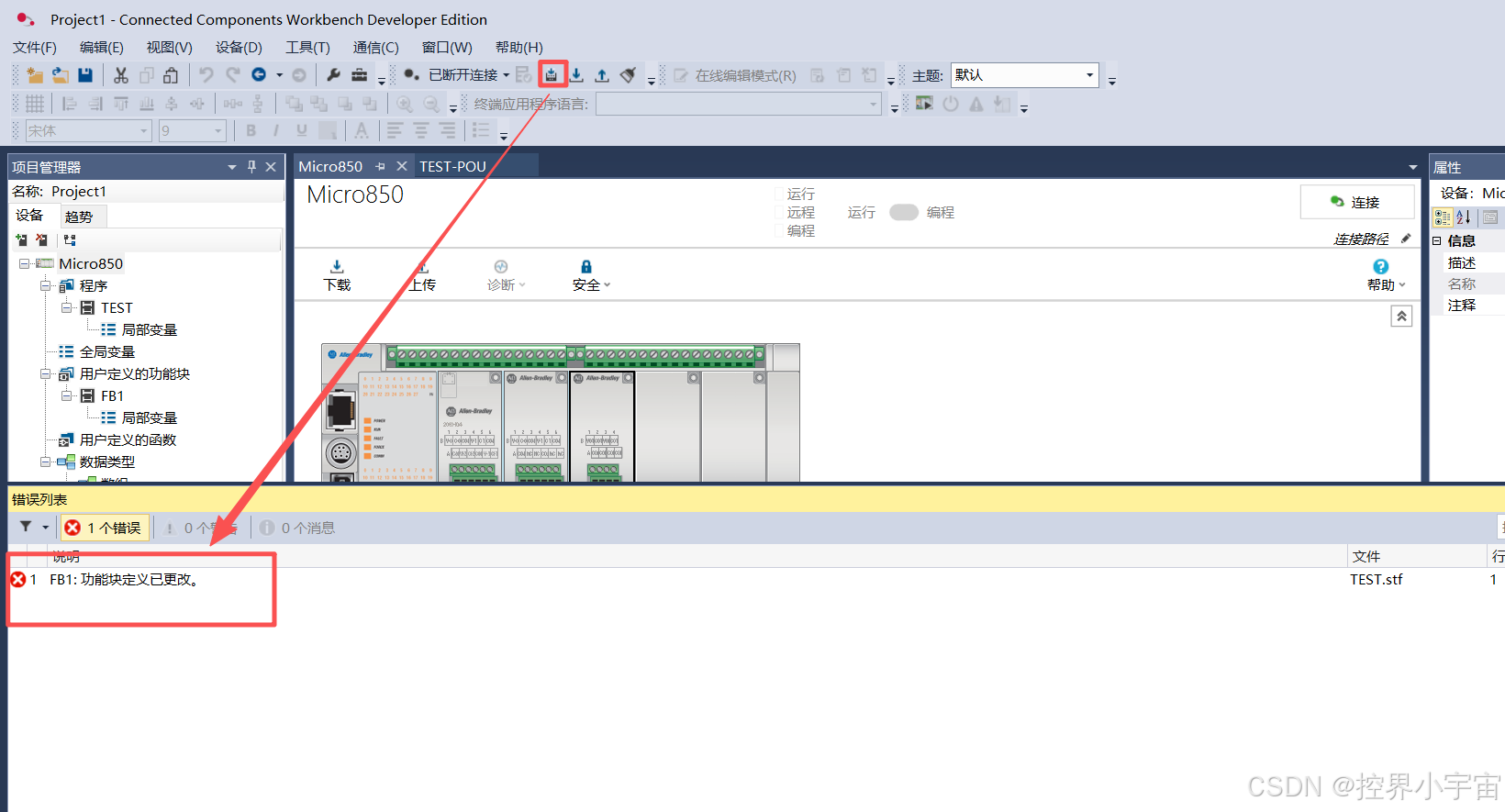

主程序编辑完毕后，需要对程序进行 “生成”，检查程序是否有错误。点击软件界面上的 “生成” 图标（一般是一个齿轮形状的图标），软件会自动对程序进行编译和检查。

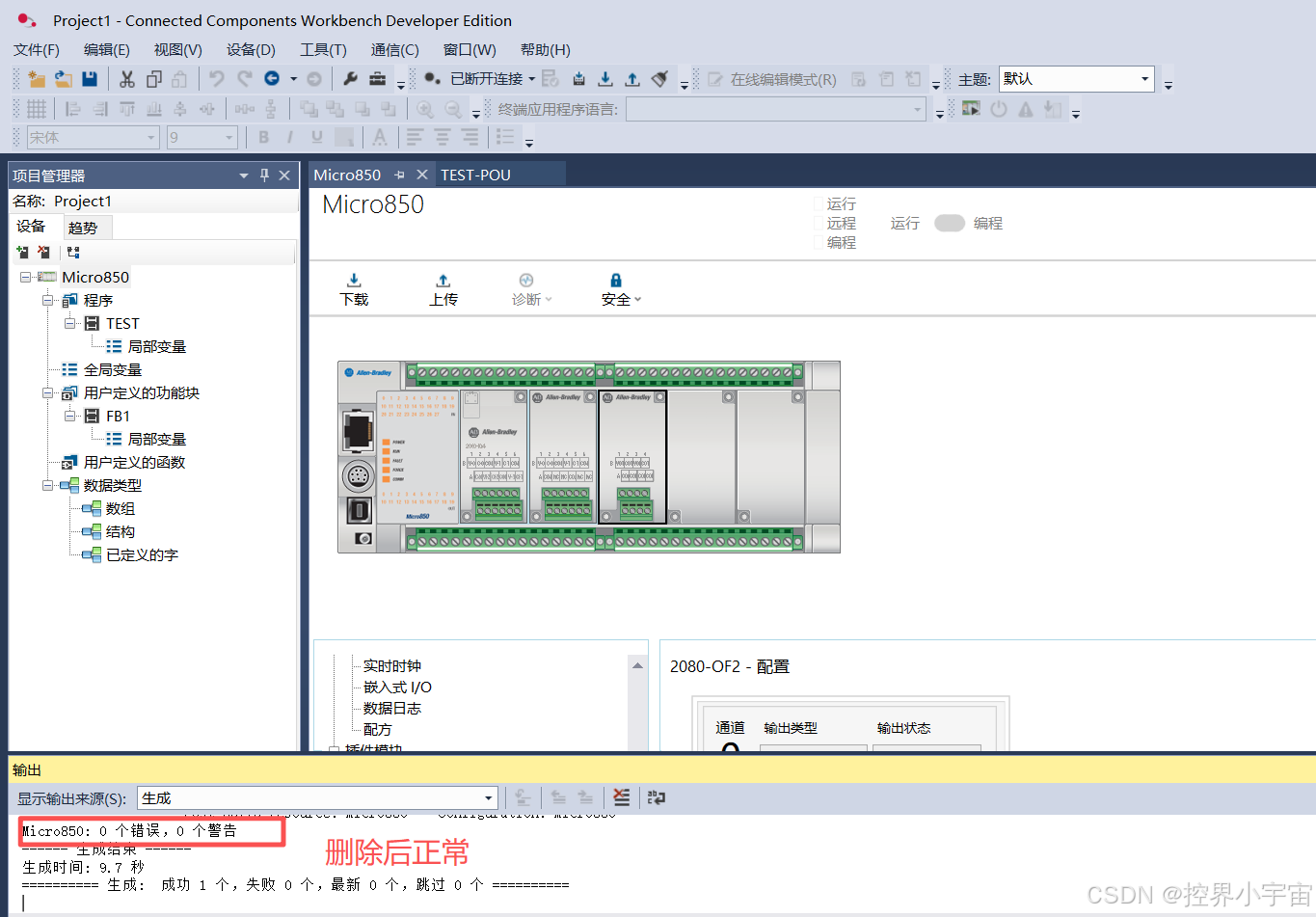

生成完成后，在界面下方的 “输出栏” 中会显示生成结果。如果显示 “没有错误，没有警告”，说明程序编写正确，可以进行后续的下载和调试；如果有错误或警告，需要根据输出栏中的提示修改程序，直到生成成功。

写在最后

以上就是 CCW 软件从安装到程序编辑的完整基本流程啦。其实 CCW 软件的操作逻辑很清晰，只要跟着步骤一步步来，新手也能快速上手。当然，这只是基础操作，后续还有程序下载、在线调试、故障排查等更多内容等着我们去探索。

如果在操作过程中遇到问题，不妨多尝试几遍，或者查阅 CCW 的官方帮助文档，很多疑问都能迎刃而解。希望这篇文章能帮到刚接触 CCW 软件的小伙伴，祝大家在工业自动化编程的路上越走越顺！
