引言🐱‍🚀

       WPF（Windows Presentation Foundation）提供了强大的图形渲染能力，从简单的2D图形到复杂的3D场景都能轻松应对。本文将深入探讨WPF中的混合几何图形绘制、路径图形应用以及3D模型创建。WPF的图形系统基于DirectX，支持硬件加速，能够创建令人惊艳的视觉界面。无论是数据可视化、游戏开发还是企业级应用，掌握WPF图形编程都是.NET开发者的重要技能。

1. 混合几何图形绘制🐱‍🏍

1.1 CombineGeometry实现Xor填充双椭圆

MainWindow.xaml

<Window x:Class="WpfGeometryDemo.MainWindow"xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"Title="混合几何图形" Height="400" Width="600"><Grid><Grid.ColumnDefinitions><ColumnDefinition Width="*"/><ColumnDefinition Width="*"/></Grid.ColumnDefinitions><!-- Xor填充双椭圆 --><Border Grid.Column="0" BorderBrush="Gray" BorderThickness="1" Margin="10"><Canvas><Path Fill="LightBlue" Stroke="Black" StrokeThickness="1"><Path.Data><CombinedGeometry GeometryCombineMode="Xor"><CombinedGeometry.Geometry1><EllipseGeometry Center="150,120" RadiusX="80" RadiusY="50"/></CombinedGeometry.Geometry1><CombinedGeometry.Geometry2><EllipseGeometry Center="120,150" RadiusX="50" RadiusY="80"/></CombinedGeometry.Geometry2></CombinedGeometry></Path.Data></Path></Canvas></Border></Grid>
</Window>

MainWindow.xaml.cs

using System.Windows;
using System.Windows.Controls;
using System.Windows.Media;
using System.Windows.Shapes;namespace WpfGeometryDemo
{public partial class MainWindow : Window{public MainWindow(){InitializeComponent();CreateXorEllipses();}private void CreateXorEllipses(){// 创建第一个椭圆（水平方向）EllipseGeometry ellipse1 = new EllipseGeometry();ellipse1.Center = new Point(150, 120);ellipse1.RadiusX = 80;ellipse1.RadiusY = 50;// 创建第二个椭圆（垂直方向）EllipseGeometry ellipse2 = new EllipseGeometry();ellipse2.Center = new Point(120, 150);ellipse2.RadiusX = 50;ellipse2.RadiusY = 80;// 使用Xor模式组合几何图形CombinedGeometry combinedGeometry = new CombinedGeometry();combinedGeometry.Geometry1 = ellipse1;combinedGeometry.Geometry2 = ellipse2;combinedGeometry.GeometryCombineMode = GeometryCombineMode.Xor;// 创建Path并设置属性Path path = new Path();path.Fill = new SolidColorBrush(Colors.LightBlue);path.Stroke = new SolidColorBrush(Colors.Black);path.StrokeThickness = 1;path.Data = combinedGeometry;// 添加到CanvasCanvas canvas = new Canvas();canvas.Children.Add(path);this.Content = canvas;}}
}

代码解析：

• CombinedGeometry 用于将两个几何图形组合成一个单一的几何图形

• GeometryCombineMode.Xor 表示异或操作，只显示两个几何图形不重叠的部分

• 第一个椭圆水平方向（RadiusX > RadiusY），第二个椭圆垂直方向（RadiusY > RadiusX）

• 通过调整Center属性控制椭圆的位置，实现交叉效果

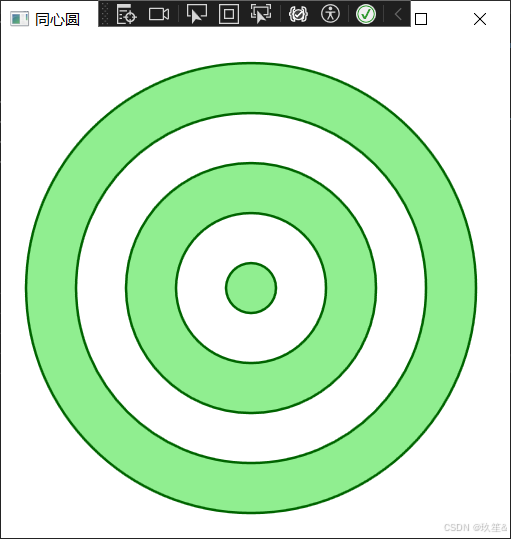

1.2 GeometryGroup实现EvenOdd填充同心圆

xml

<Window x:Class="WpfGeometryDemo.ConcentricCirclesWindow"xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"Title="同心圆" Height="400" Width="400"><Grid><Path Fill="LightGreen" Stroke="DarkGreen" StrokeThickness="2"><Path.Data><GeometryGroup FillRule="EvenOdd"><EllipseGeometry Center="200,200" RadiusX="180" RadiusY="180"/><EllipseGeometry Center="200,200" RadiusX="140" RadiusY="140"/><EllipseGeometry Center="200,200" RadiusX="100" RadiusY="100"/><EllipseGeometry Center="200,200" RadiusX="60" RadiusY="60"/><EllipseGeometry Center="200,200" RadiusX="20" RadiusY="20"/></GeometryGroup></Path.Data></Path></Grid>
</Window>

cs

using System.Windows;
using System.Windows.Controls;
using System.Windows.Media;
using System.Windows.Shapes;namespace WpfGeometryDemo
{public partial class ConcentricCirclesWindow : Window{public ConcentricCirclesWindow(){InitializeComponent();// 如果需要用代码创建，取消下面的注释CreateConcentricCircles();}private void CreateConcentricCircles(){// 创建GeometryGroup并设置填充规则GeometryGroup geometryGroup = new GeometryGroup();geometryGroup.FillRule = FillRule.EvenOdd;// 创建5个同心圆，半径递减double[] radii = { 180, 140, 100, 60, 20 };System.Windows.Point center = new System.Windows.Point(200, 200);foreach (double radius in radii){EllipseGeometry circle = new EllipseGeometry();circle.Center = center;circle.RadiusX = radius;circle.RadiusY = radius;geometryGroup.Children.Add(circle);}// 创建PathPath path = new Path();path.Fill = new SolidColorBrush(Colors.LightGreen);path.Stroke = new SolidColorBrush(Colors.DarkGreen);path.StrokeThickness = 2;path.Data = geometryGroup;// 添加到界面Canvas canvas = new Canvas();canvas.Children.Add(path);this.Content = canvas;}}
}

代码解析：

• GeometryGroup 可以将多个几何图形组合在一起作为一个整体处理

• FillRule.EvenOdd 确定填充区域的规则：从点向任意方向绘制射线，如果与路径相交的次数为奇数，则点在内部

• 五个同心圆从外到内半径逐渐减小，由于EvenOdd规则，相邻圆环区域不会被填充

• 这种技术常用于创建环形图或特殊填充效果

1.3 CombineGeometry与GeometryGroup对比

特性	CombineGeometry	GeometryGroup
组合方式	两个几何图形的布尔运算	多个几何图形的简单集合
组合模式	Union, Xor, Intersect, Exclude	无布尔运算，仅集合
填充规则	由组合结果决定	可设置EvenOdd或NonZero
适用场景	需要图形剪裁、合并的复杂形状	多个独立但需要统一处理的图形
性能	相对较高，涉及复杂计算	相对较低，简单组合

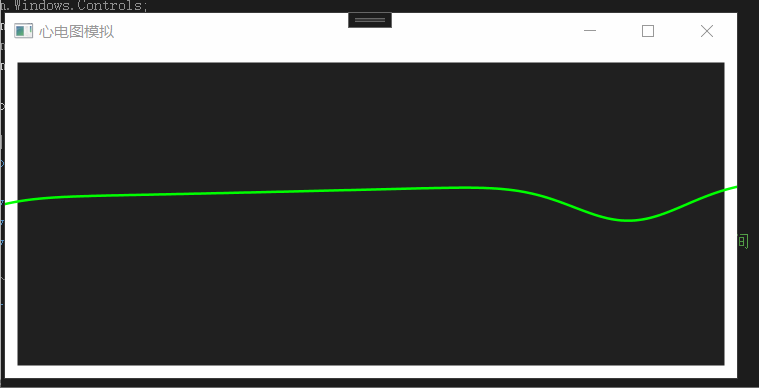

2. 使用Polyline绘制心电图🐱‍👓

xml

<Window x:Class="WpfGeometryDemo.ECGWindow"xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"Title="心电图模拟" Height="300" Width="600"><Grid><Canvas x:Name="mainCanvas" Background="Black" Margin="10"><!-- 网格背景 --><Canvas.Resources><DrawingBrush x:Key="GridBackground" Viewport="0,0,20,20" ViewportUnits="Absolute" TileMode="Tile"><DrawingBrush.Drawing><DrawingGroup><GeometryDrawing Brush="#FF202020"><GeometryDrawing.Geometry><RectangleGeometry Rect="0,0,20,20"/></GeometryDrawing.Geometry></GeometryDrawing><GeometryDrawing Brush="#FF404040"><GeometryDrawing.Geometry><GeometryGroup><LineGeometry StartPoint="0,0" EndPoint="0,20"/><LineGeometry StartPoint="0,0" EndPoint="20,0"/></GeometryGroup></GeometryDrawing.Geometry></GeometryDrawing></DrawingGroup></DrawingBrush.Drawing></DrawingBrush></Canvas.Resources><Canvas.Background><StaticResource ResourceKey="GridBackground"/></Canvas.Background><!-- 心电图曲线 --><Polyline x:Name="ecgLine" Stroke="Lime" StrokeThickness="2"/></Canvas></Grid>
</Window>

cs

using System;
using System.Collections.Generic;
using System.Windows;
using System.Windows.Controls;
using System.Windows.Media;
using System.Windows.Shapes;
using System.Windows.Threading;namespace WpfGeometryDemo
{public partial class ECGWindow : Window{private DispatcherTimer timer;private double xOffset = 0;private List<Point> points = new List<Point>();public ECGWindow(){InitializeComponent();InitializeECG();}private void InitializeECG(){// 初始化心电图数据点for (int i = 0; i < 600; i++){double x = i * 2;double y = GenerateECGValue(i);points.Add(new Point(x, y));}// 设置PolylineecgLine.Points = new PointCollection(points);// 创建动画定时器timer = new DispatcherTimer();timer.Interval = TimeSpan.FromMilliseconds(50);timer.Tick += Timer_Tick;timer.Start();}private double GenerateECGValue(double x){// 模拟心电图波形：P波、QRS复合波、T波double normalizedX = x / 100.0;// 基础心率double baseLine = 100 + Math.Sin(normalizedX * 0.5) * 10;// P波（心房收缩）double pWave = 30 * Math.Exp(-Math.Pow((normalizedX % 6 - 1), 2) * 10);// QRS复合波（心室收缩）double qrsComplex = 80 * (Math.Exp(-Math.Pow((normalizedX % 6 - 2), 2) * 50) -Math.Exp(-Math.Pow((normalizedX % 6 - 2.1), 2) * 100) +Math.Exp(-Math.Pow((normalizedX % 6 - 2.3), 2) * 80));// T波（心室恢复）double tWave = 40 * Math.Exp(-Math.Pow((normalizedX % 6 - 4), 2) * 8);return baseLine + pWave + qrsComplex + tWave;}private void Timer_Tick(object sender, EventArgs e){// 滚动心电图xOffset += 5;if (xOffset > 1200) xOffset = 0;// 更新点集points.Clear();for (int i = 0; i < 600; i++){double x = i * 2 - xOffset;double y = GenerateECGValue(i + xOffset / 2);points.Add(new Point(x, y));}ecgLine.Points = new PointCollection(points);}}
}

代码解析：

• 使用DrawingBrush创建网格背景，模拟真实心电图仪的外观

• Polyline的Points属性用于存储心电图的所有数据点

• 通过数学函数模拟真实心电图的P波、QRS复合波和T波形态

• DispatcherTimer实现动画效果，通过不断更新点集实现心电图滚动

• 这种方法可以扩展到实时数据显示，如医疗监控系统

3. 🐱‍🐉3D三棱锥-动态特效版

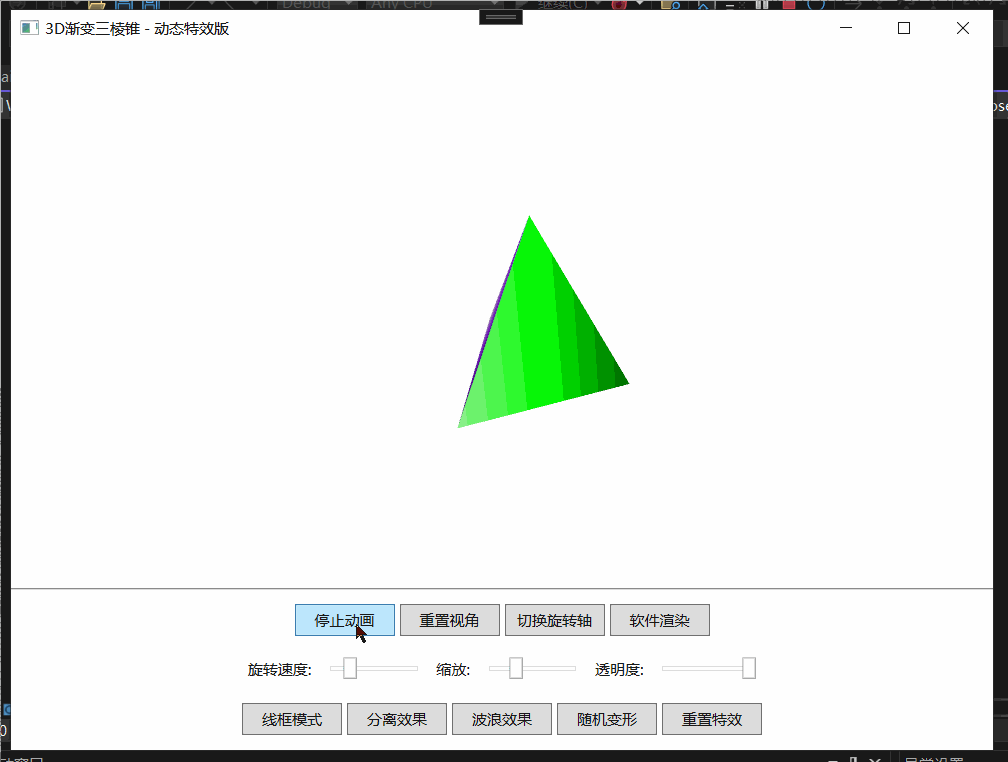

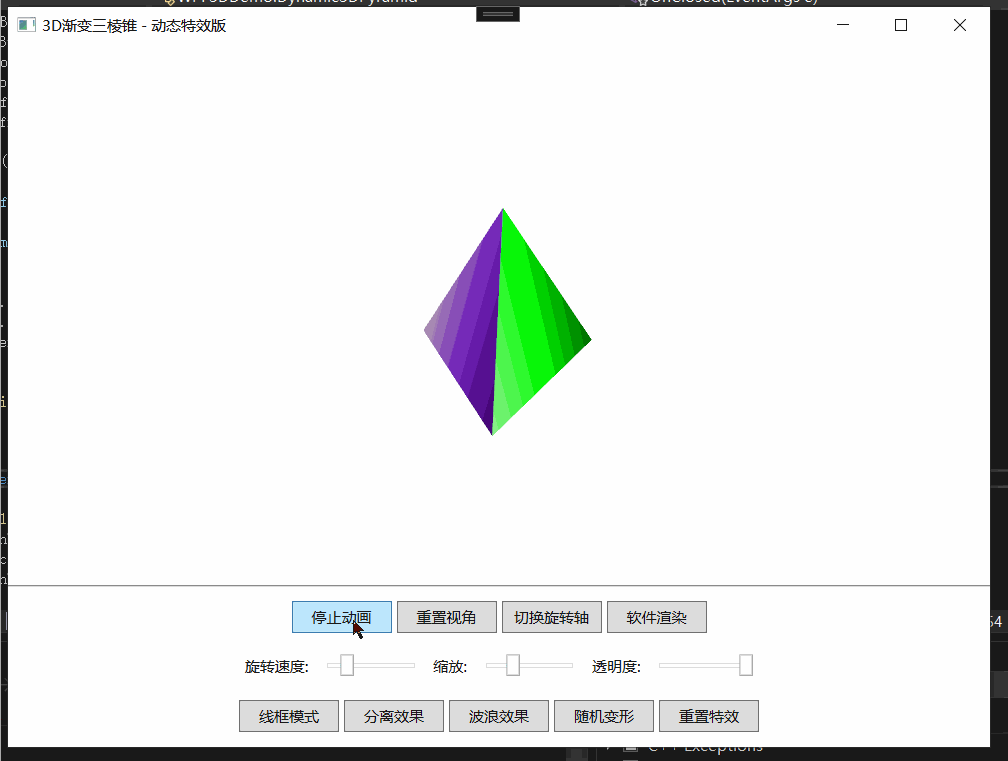

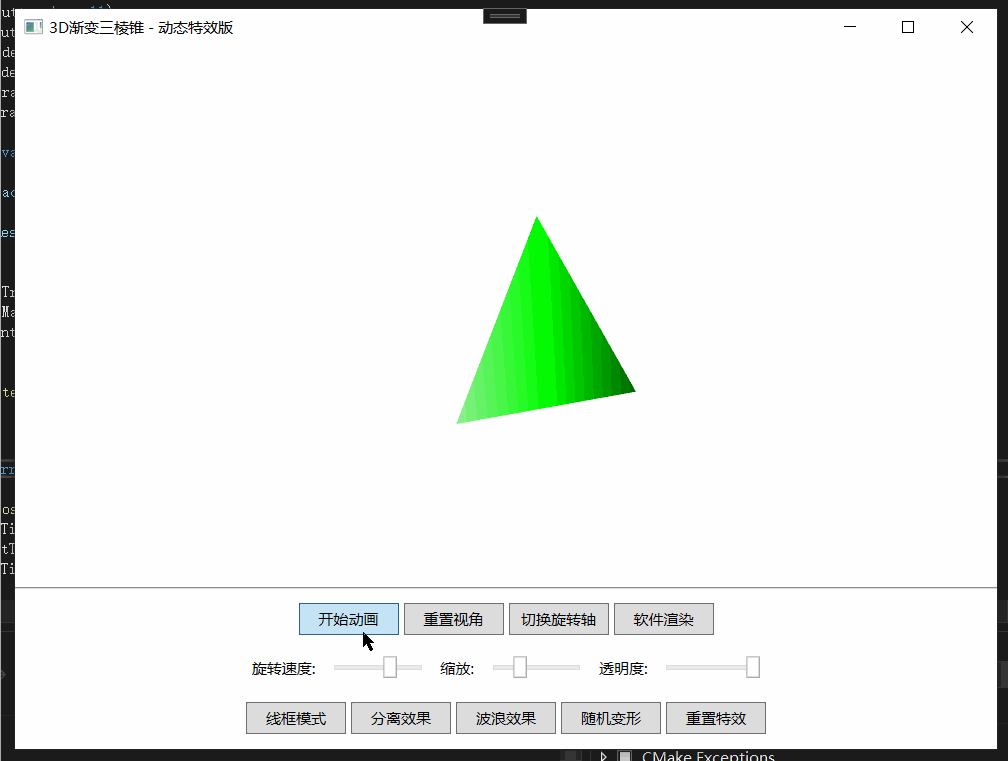

3.1 项目简介

       这是一个基于WPF 3D图形技术开发的动态三棱锥演示程序，不仅实现了基础的3D模型展示，还集成了多种高级特效和交互功能。

核心功能：

       🎯 渐变色彩三棱锥模型
       🔄 实时旋转动画系统
       🎨 多种视觉特效（分离、波浪、线框等）
       ⚙️ 动态参数调节
       🖱️ 完整的用户交互控制

3.2 技术架构图

                                           WPF 3D应用程序

├─────────────────────────────────────────┤

 Viewport3D (3D视图容器)

├─ Camera (视角系统)

├─ ModelVisual3D (模型可视化)

└─ Lights (光照系统)

├─────────────────────────────────────────┤

 GeometryModel3D (几何模型)

├─ MeshGeometry3D (网格几何)

├─ Material (材质系统)

└─ Transform3D (变换系统)

3.3 模型构建深度解析

3.3.1 三棱锥几何结构设计

       三棱锥的几何构建是整个项目的基础，需要精确计算顶点坐标和面朝向：

// 三棱锥顶点数学模型
// 底面为等边三角形，顶点在底面正上方
Point3D A = new Point3D(0, 0, 0);      // 底面顶点A
Point3D B = new Point3D(1, 0, 0);      // 底面顶点B
Point3D C = new Point3D(0.5, 0, 0.866); // 底面顶点C (等边三角形高=√3/2≈0.866)
Point3D D = new Point3D(0.5, 1, 0.288); // 锥顶D (位于底面重心正上方)

关键设计思想：

• 底面朝向：使用顺时针顶点顺序，确保法向量朝下

• 侧面朝向：使用逆时针顶点顺序，确保法向量朝外

• 背面剔除：利用WPF的背面剔除机制优化性能

3.3.2 网格创建核心代码

private MeshGeometry3D CreatePyramidFaceMesh(int faceIndex)
{var mesh = new MeshGeometry3D();switch (faceIndex){case 0: // 底面三角形 (ABC) - 顺时针mesh.Positions.Add(new Point3D(0, 0, 0));      // Amesh.Positions.Add(new Point3D(1, 0, 0));      // B  mesh.Positions.Add(new Point3D(0.5, 0, 0.866)); // C// 纹理坐标映射mesh.TextureCoordinates.Add(new Point(0, 1));mesh.TextureCoordinates.Add(new Point(1, 1)); mesh.TextureCoordinates.Add(new Point(0.5, 0));// 三角形索引 - 顺时针顺序mesh.TriangleIndices.Add(0);mesh.TriangleIndices.Add(1); mesh.TriangleIndices.Add(2);break;case 1: // 侧面1 (ABD) - 逆时针mesh.Positions.Add(new Point3D(0, 0, 0));      // Amesh.Positions.Add(new Point3D(1, 0, 0));      // Bmesh.Positions.Add(new Point3D(0.5, 1, 0.288)); // D// 面朝向取反：改为逆时针顺序mesh.TriangleIndices.Add(0);mesh.TriangleIndices.Add(2);  // 注意索引顺序变化mesh.TriangleIndices.Add(1);break;// 其他面类似...}return mesh;
}

3.4 材质与渐变系统

3.4.1 智能渐变材质生成

       每个面使用独特的颜色主题，通过线性渐变实现立体感：

private Material CreatePyramidFaceGradientMaterial(int faceIndex)
{GradientStopCollection gradientStops = new GradientStopCollection();// 为不同面分配不同的颜色主题switch (faceIndex){case 0: // 底面 - 深海蓝色系gradientStops.Add(new GradientStop(Color.FromRgb(0, 0, 128), 0.0));   // 深蓝gradientStops.Add(new GradientStop(Color.FromRgb(0, 0, 255), 0.5));   // 纯蓝  gradientStops.Add(new GradientStop(Color.FromRgb(100, 149, 237), 1.0)); // 矢车菊蓝break;case 1: // 侧面1 - 火焰红色系gradientStops.Add(new GradientStop(Color.FromRgb(139, 0, 0), 0.0));   // 深红gradientStops.Add(new GradientStop(Color.FromRgb(255, 0, 0), 0.5));   // 纯红gradientStops.Add(new GradientStop(Color.FromRgb(255, 99, 71), 1.0)); // 番茄红break;// 其他面颜色配置...}// 创建水平渐变画笔LinearGradientBrush gradientBrush = new LinearGradientBrush(gradientStops){StartPoint = new Point(0, 0.5),  // 从左到右渐变EndPoint = new Point(1, 0.5)};return new DiffuseMaterial(gradientBrush);
}

3.4.2 动态材质管理系统

       为实现实时特效，建立了完整的材质管理机制：

// 材质存储字典
private Dictionary<GeometryModel3D, Material> originalMaterials = new Dictionary<GeometryModel3D, Material>();
private Dictionary<GeometryModel3D, Material> wireframeMaterials = new Dictionary<GeometryModel3D, Material>();
private Dictionary<GeometryModel3D, Material> currentMaterials = new Dictionary<GeometryModel3D, Material>();// 透明度动态更新
private void UpdateMaterialOpacity(double opacity)
{foreach (var face in pyramidFaces){if (originalMaterials.ContainsKey(face)){var originalMaterial = originalMaterials[face];// 重新生成带透明度的材质var newMaterial = CreateMaterialWithOpacity(originalMaterial, opacity);originalMaterials[face] = newMaterial;// 根据当前模式应用材质if (!isWireframeMode){face.Material = newMaterial;currentMaterials[face] = newMaterial;}}}
}

3.5 动画系统架构

3.5.1 多计时器动画引擎

       项目采用多计时器架构，分别处理不同类型的动画：

// 核心动画计时器 - 60FPS渲染
animationTimer = new DispatcherTimer(DispatcherPriority.Render);
animationTimer.Interval = TimeSpan.FromMilliseconds(16); // ≈60FPS
animationTimer.Tick += AnimationTimer_Tick;// 波浪效果计时器 - 20FPS (节省性能)
waveEffectTimer = new DispatcherTimer(DispatcherPriority.Render);
waveEffectTimer.Interval = TimeSpan.FromMilliseconds(50);
waveEffectTimer.Tick += WaveEffectTimer_Tick;// 爆炸效果计时器 - 60FPS (需要平滑动画)
explosionTimer = new DispatcherTimer(DispatcherPriority.Render);
explosionTimer.Interval = TimeSpan.FromMilliseconds(16);
explosionTimer.Tick += ExplosionTimer_Tick;

3.5.2 旋转变换系统

private void SetupTransformSystem()
{var transformGroup = new Transform3DGroup();// 1. 旋转变换rotateTransform = new AxisAngleRotation3D(currentRotationAxis, 0);var rotation = new RotateTransform3D(rotateTransform);// 设置旋转中心为三棱锥重心rotation.CenterX = 0.5;rotation.CenterY = 0.25; rotation.CenterZ = 0.5;transformGroup.Children.Add(rotation);// 2. 缩放变换scaleTransform = new ScaleTransform3D(1, 1, 1);scaleTransform.CenterX = 0.5;scaleTransform.CenterY = 0.25;scaleTransform.CenterZ = 0.5;transformGroup.Children.Add(scaleTransform);mainModelGroup.Transform = transformGroup;
}

3.5.3 动画更新逻辑

private void AnimationTimer_Tick(object? sender, EventArgs e)
{if (isAnimating && rotateTransform != null){// 角度累积，自动回环rotationAngle += rotationSpeed;if (rotationAngle >= 360) rotationAngle = 0;// 应用旋转变换rotateTransform.Angle = rotationAngle;// 强制重绘InvalidateVisual();}
}

3.6 高级特效实现原理

3.6.1 分离爆炸效果

       分离效果是最复杂的特效，涉及位移、旋转和随机抖动的组合：

private void ApplyExplosionProgress(double progress, bool isRestoring)
{// 使用缓动函数实现自然动画var easedProgress = EaseOutCubic(progress);// 爆炸参数配置var maxExplosionDistance = 1.2;    // 最大分离距离var maxRotation = 60.0;            // 最大旋转角度  var maxJitter = 0.3;               // 随机抖动强度// 每个面的分离方向和旋转轴定义var faceExplosionData = new[]{new { Direction = new Vector3D(0, -1, 0), RotationAxis = new Vector3D(1, 0, 1) },   // 底面 - 向下分离new { Direction = new Vector3D(-0.5, 0.5, -0.5), RotationAxis = new Vector3D(0, 1, 1) }, // 侧面1new { Direction = new Vector3D(0.5, 0.5, 0.5), RotationAxis = new Vector3D(1, 0, 0) },  // 侧面2new { Direction = new Vector3D(-0.5, 0.5, 0.5), RotationAxis = new Vector3D(0, 0, 1) }  // 侧面3};for (int i = 0; i < pyramidFaces.Count; i++){var face = pyramidFaces[i];var explosionData = faceExplosionData[i];// 计算当前进度下的变换值var currentDistance = maxExplosionDistance * easedProgress;var currentRotation = maxRotation * easedProgress;var currentJitter = maxJitter * easedProgress * (1 - easedProgress); // 抖动强度在中间最强ApplyFaceExplosion(face, explosionData, currentDistance, currentRotation, currentJitter);}
}

缓动函数实现：

private double EaseOutCubic(double x)
{return 1 - Math.Pow(1 - x, 3);  // 立方缓出，创造自然减速效果
}

3.6.2 波浪变形效果

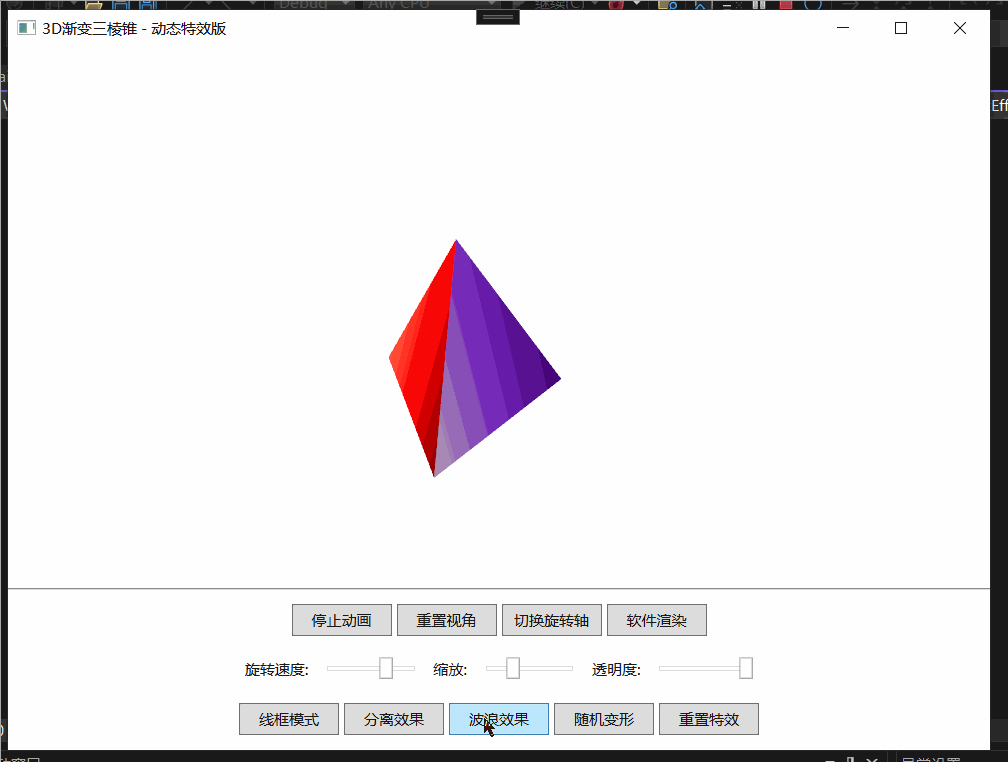

波浪效果基于顶点到中心的距离计算正弦波偏移：

private void ApplyWaveEffect(double time)
{var waveAmplitude = 0.1;    // 波浪幅度var waveFrequency = 3.0;    // 波浪频率foreach (var face in pyramidFaces){if (face.Geometry is MeshGeometry3D mesh && originalPositions.ContainsKey(face)){var originalPos = originalPositions[face];var newPositions = new Point3DCollection();for (int i = 0; i < mesh.Positions.Count; i++){var originalPoint = originalPos[i];// 计算顶点到三棱锥中心的距离var distanceFromCenter = Math.Sqrt(Math.Pow(originalPoint.X - 0.5, 2) +Math.Pow(originalPoint.Y - 0.25, 2) + Math.Pow(originalPoint.Z - 0.5, 2));// 基于距离和时间计算正弦波偏移var waveOffset = Math.Sin(distanceFromCenter * waveFrequency + time) * waveAmplitude;// 应用均匀的三维偏移var newPoint = new Point3D(originalPoint.X + waveOffset,originalPoint.Y + waveOffset, originalPoint.Z + waveOffset);newPositions.Add(newPoint);}mesh.Positions = newPositions;}}
}

3.6.3 线框模式实现

线框模式通过创建半透明材质实现：

private Material CreateWireframeMaterial(Material originalMaterial)
{if (originalMaterial is DiffuseMaterial diffuseMaterial){if (diffuseMaterial.Brush is LinearGradientBrush originalBrush){var transparentBrush = new LinearGradientBrush();transparentBrush.StartPoint = originalBrush.StartPoint;transparentBrush.EndPoint = originalBrush.EndPoint;// 复制渐变节点，但降低透明度foreach (var stop in originalBrush.GradientStops){var color = stop.Color;color.A = (byte)(currentOpacity * 128); // 半透明transparentBrush.GradientStops.Add(new GradientStop(color, stop.Offset));}return new DiffuseMaterial(transparentBrush);}}// 默认返回灰色半透明材质return new DiffuseMaterial(new SolidColorBrush(Color.FromArgb((byte)(currentOpacity * 128), 128, 128, 128)));
}

3.7 状态管理与用户体验

3.7.1 复杂状态机设计

为管理多种特效的交互，实现了完整的状态系统：

// 状态变量定义
private bool isAnimating = false;          // 旋转动画状态
private bool useSoftwareRendering = false; // 渲染模式状态
private bool isWireframeMode = false;      // 线框模式状态
private bool isExploded = false;           // 分离效果状态
private bool isWaveEffectActive = false;   // 波浪效果状态
private bool isExploding = false;          // 分离动画进行中
private bool isRestoring = false;          // 恢复动画进行中// 状态切换逻辑
private void ToggleWireframe_Click(object sender, RoutedEventArgs e)
{isWireframeMode = !isWireframeMode;foreach (var face in pyramidFaces){if (isWireframeMode){// 切换到线框材质face.Material = wireframeMaterials[face];wireframeButton.Content = "实体模式";  // 更新按钮文字}else{// 切换回实体材质  face.Material = originalMaterials[face];wireframeButton.Content = "线框模式";}}
}

3.7.2 实时参数控制

通过Slider控件实现实时参数调节：

private void RotationSpeedSlider_ValueChanged(object sender, RoutedPropertyChangedEventArgs<double> e)
{rotationSpeed = e.NewValue;  // 0.1 ~ 5.0Debug.WriteLine($"旋转速度已设置为: {rotationSpeed}");
}private void ScaleSlider_ValueChanged(object sender, RoutedPropertyChangedEventArgs<double> e)
{if (scaleTransform != null){scaleTransform.ScaleX = e.NewValue;  // 0.1 ~ 3.0scaleTransform.ScaleY = e.NewValue; scaleTransform.ScaleZ = e.NewValue;}
}private void OpacitySlider_ValueChanged(object sender, RoutedPropertyChangedEventArgs<double> e)
{currentOpacity = e.NewValue;  // 0.1 ~ 1.0UpdateAllMaterialsOpacity(currentOpacity);
}

3.8 性能优化与最佳实践

3.8.1 渲染模式优化

private void ToggleRenderingMode_Click(object sender, RoutedEventArgs e)
{useSoftwareRendering = !useSoftwareRendering;if (useSoftwareRendering){RenderOptions.ProcessRenderMode = RenderMode.SoftwareOnly;renderModeButton.Content = "硬件渲染";Debug.WriteLine("切换到软件渲染模式 - 兼容性更好");}else{RenderOptions.ProcessRenderMode = RenderMode.Default; renderModeButton.Content = "软件渲染";Debug.WriteLine("切换到硬件渲染模式 - 性能更优");}
}

3.8.2 资源管理与内存优化

protected override void OnClosed(EventArgs e)
{base.OnClosed(e);// 停止所有计时器，防止内存泄漏animationTimer?.Stop();waveEffectTimer?.Stop(); explosionTimer?.Stop();// 清理资源引用pyramidFaces.Clear();originalPositions.Clear();originalMaterials.Clear();Debug.WriteLine("应用程序资源已清理");
}

3.8.3 空值安全编程

// 使用可空类型和空值检查
private AxisAngleRotation3D? rotateTransform = null;
private DispatcherTimer? animationTimer = null;private void AnimationTimer_Tick(object? sender, EventArgs e)
{if (isAnimating && rotateTransform != null)  // 安全访问{// 业务逻辑...}
}

3.9 调试与开发技巧

3.9.1 调试输出系统

// 在整个生命周期中添加调试信息
Debug.WriteLine("3D场景初始化完成");
Debug.WriteLine($"旋转速度已设置为: {rotationSpeed}");
Debug.WriteLine($"透明度已设置为: {currentOpacity}");

3.9.2 用户引导系统

protected override void OnContentRendered(EventArgs e)
{base.OnContentRendered(e);MessageBox.Show("3D彩色三棱锥已加载完成！\n\n使用说明：\n" +"- 点击'开始动画'让三棱锥旋转\n" + "- 使用滑块调整旋转速度、缩放和透明度\n" +"- 尝试各种特效：线框模式、分离效果、波浪效果、随机变形\n" +"- 点击'重置视角'恢复默认视角\n" +"- 点击'重置特效'恢复三棱锥原状\n\n" +"分离效果现在是渐进动画，点击'分离效果'开始，再次点击恢复","使用说明",MessageBoxButton.OK,MessageBoxImage.Information);
}

4. 总结与展望🎉

       本文通过三个典型实例展示了从2D几何图形到3D模型渲染的完整技术栈。
       2D图形方面，我们学习了CombineGeometry和GeometryGroup的使用，理解了不同填充规则x的视觉效果，这对于创建复杂图标和自定义图形控件具有重要意义。心电图实例演示了如何将数学函数与图形绘制结合，实现动态数据可视化，这种技术可以扩展到各种实时监控系统。
       3D开发部分，我们从头构建了一个三棱锥模型，详细讲解了MeshGeometry3D的各个属性及其在3D渲染中的作用。特别值得注意的是，WPF的3D系统虽然不如专业的游戏引擎强大，但对于业务应用中的3D展示需求已经完全足够，且与WPF的数据绑定和动画系统无缝集成。掌握这些技术后，开发者可以创建出极具吸引力的用户界面，提升应用程序的整体用户体验。
未来，随着硬件性能的不断提升和开发工具的完善，WPF在图形和可视化方面的应用将会更加广泛。
