一、准备工作
我这里是使用的库卡仿真软件进行测试。
准备工作：
1.安装EthernetKRL选项包
2.准备好KUKA Router软件
3.TCP通信助手
以下是详细步骤
二、机械臂端配置
1.安装EthernetKRL选项包

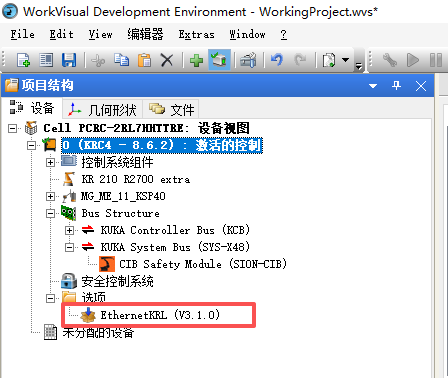

通过WorkVisual安装EthernetKRL选项包或者直接通过示教器进行安装，确保选项包安装完成。
2.修改配置文件

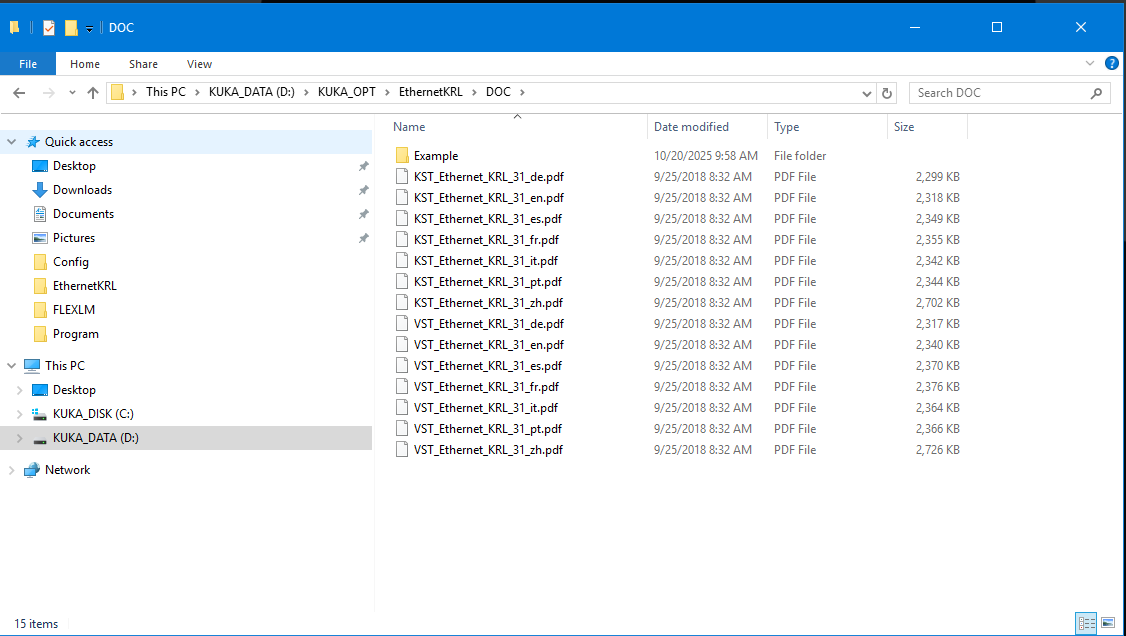

EthernetKRL选项包安装完成之后，D盘中会多一个D:\KUKA_OPT\EthernetKRL目录，此目录包含有说明书，配置文件，以及示例程序。下图是说明书目录：D:\KUKA_OPT\EthernetKRL\DOC

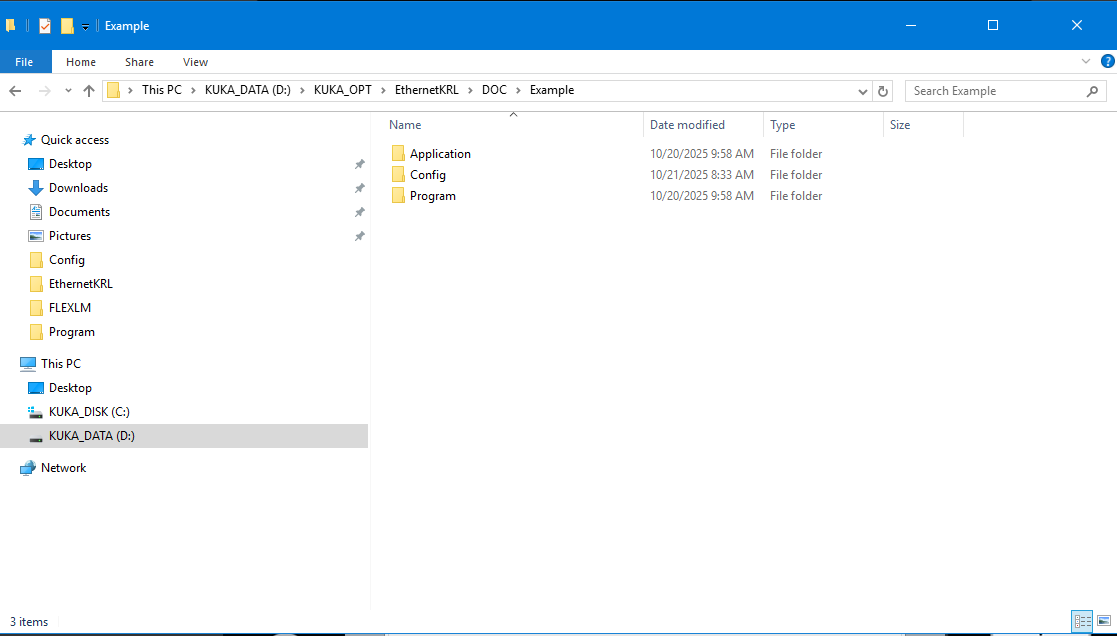

此D:\KUKA_OPT\EthernetKRL\DOC\Example目录下，有三个文件夹。Application里面包含一个上位机程序，Config里面包含6个xml文件，Program里面包含5个库卡的示例程序。如下下图所示：

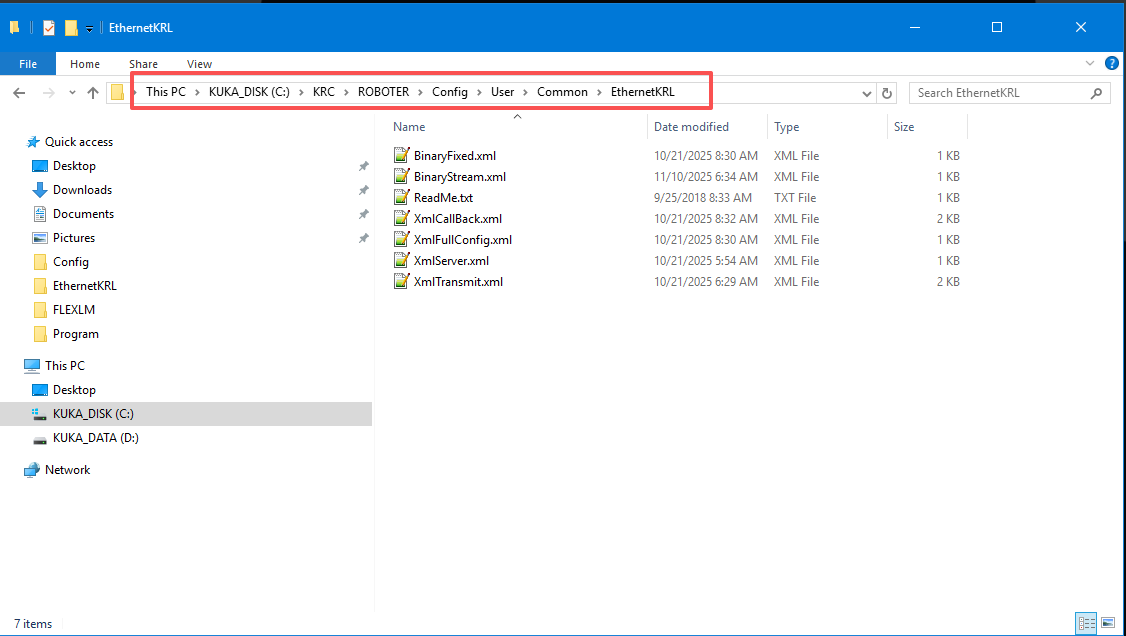

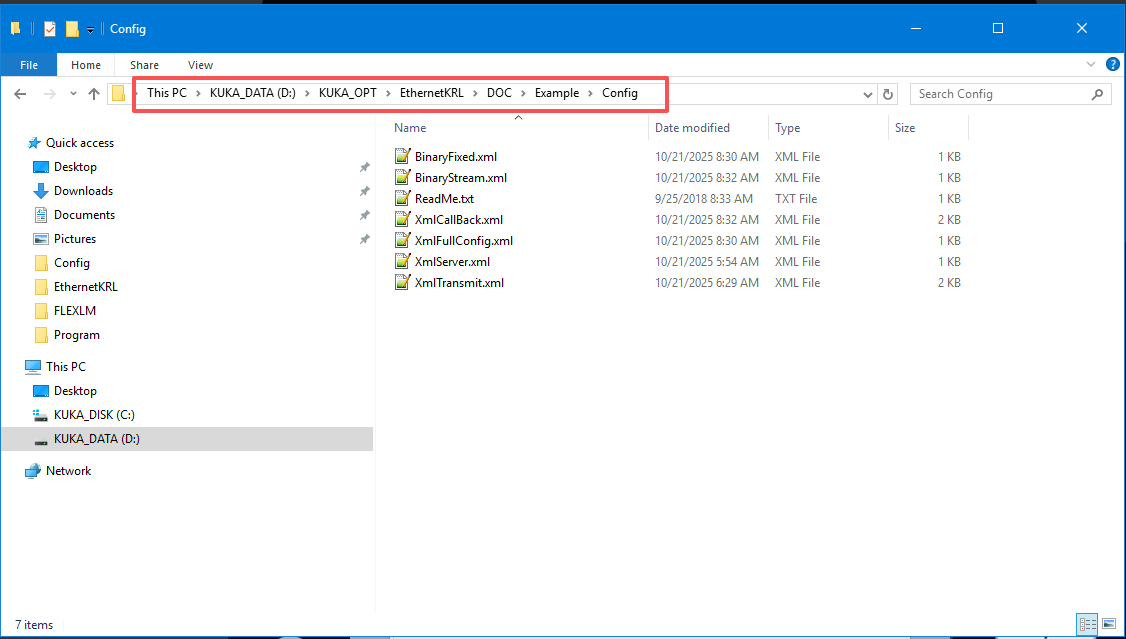

将D:\KUKA_OPT\EthernetKRL\DOC\Example\Config目录下的xml文件复制到C:\KRC\ROBOTER\Config\User\Common\EthernetKRL目录下。想采用哪种通信方式，复制哪一种xml文件过去即可，我这里为了方便都复制过到cC盘目录下了。如下图所示：

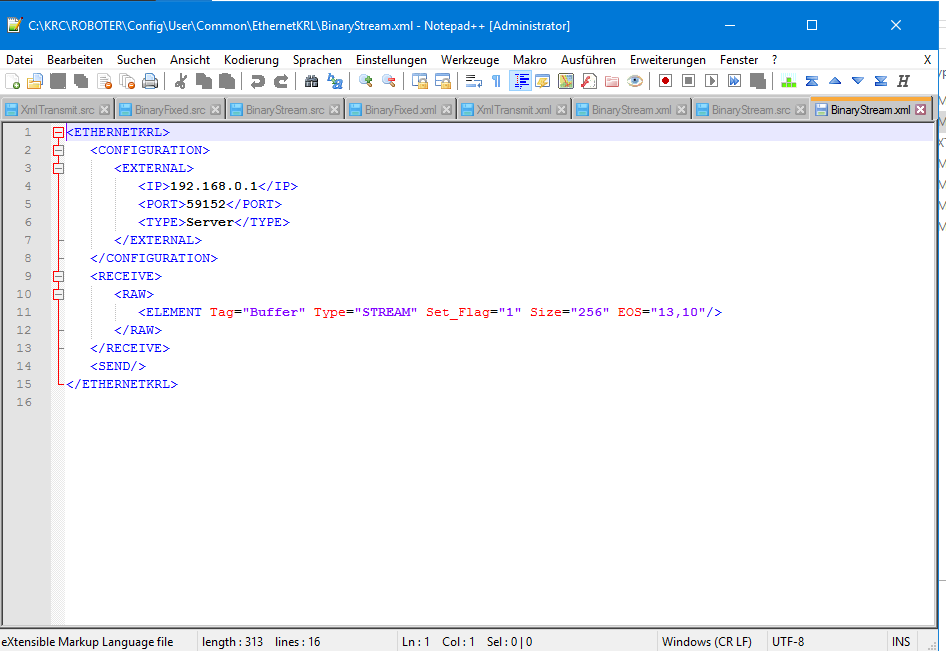

我这里采用的BinaryStream进行的测试。对BinaryStream.xml文件进行修改，我这里机器人作为客户端，TCP通讯助手作为服务器。原文件只进行了如下修改。
IP：192.168.0.1
PORT：59152
TYPE：Server
EOS=“13,10”这一句代表字符串末尾需要为换行符（CR,LF或者0d，0a）。
（服务器IP地址实际为192.168.1.106，地址修改为真实的服务器地址反而还连接不上，查看其他资料，使用仿真的情况其他人也遇到过类似问题，将地址设为192.168.0.1就可以连接上服务器。待后续上实体机器人测试一下）。
以上步骤完成，机械臂端配置就已经完成。
三、测试

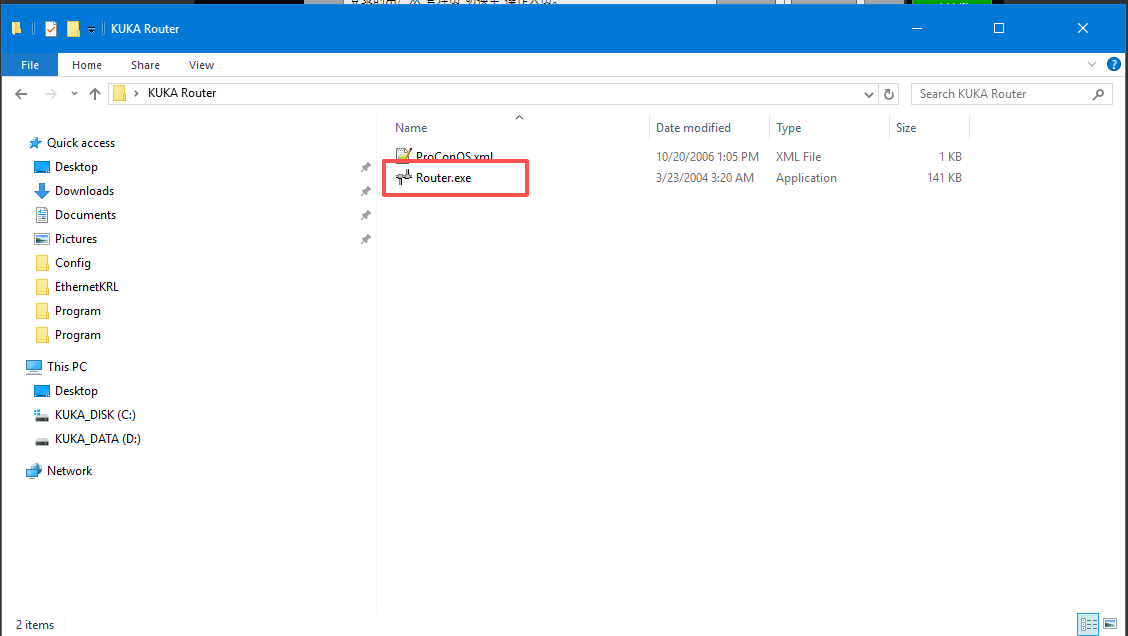

1.开启KUKA Router软件
打开Router软件，只需要进行如下填写
Target host：192.168.1.106
Source Port：59152

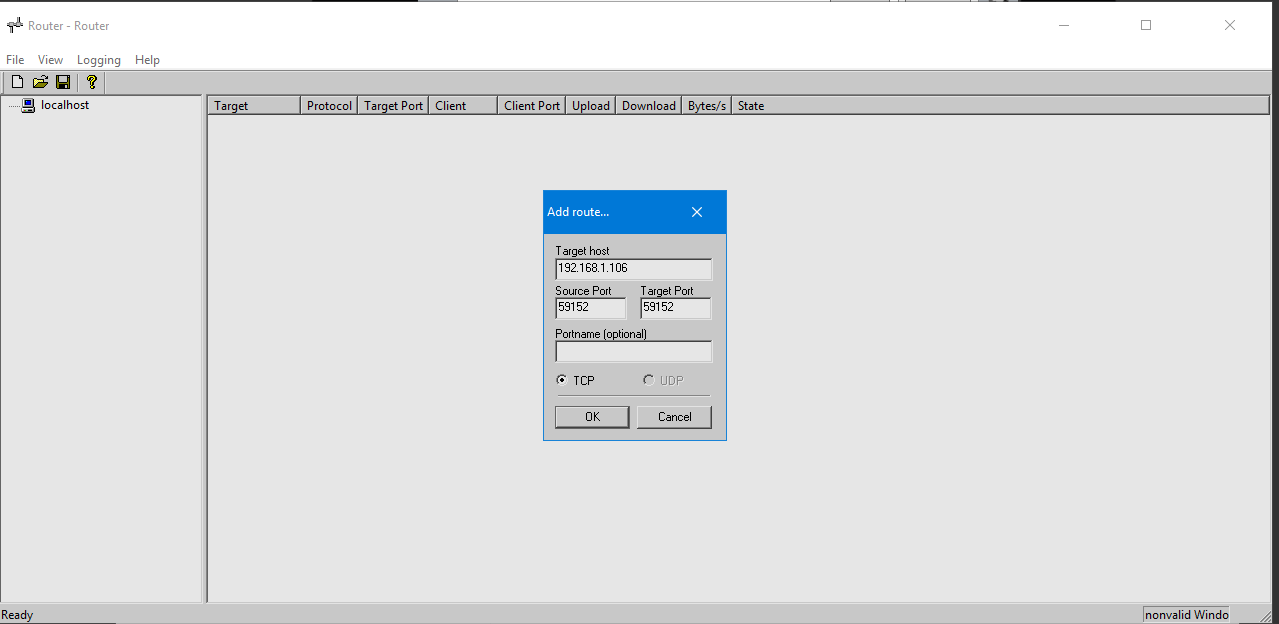

Target Port会自动变为59152，填写ip地址的是使用数字键盘的小数点会变为逗号，确保IP地址和端口号没有错误。这一步没操作的话，进行仿真测试的时候，会显示连接不上。如下图所示：
2.选择并修改测试程序

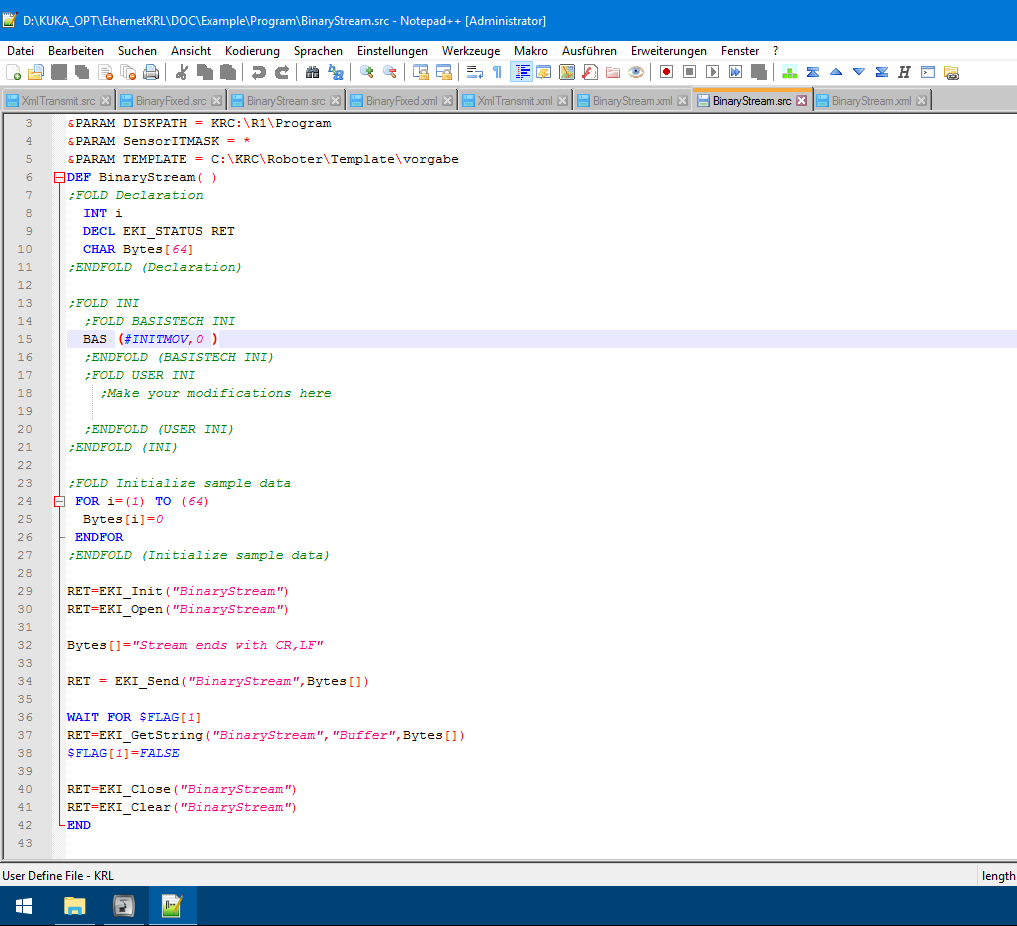

D:\KUKA_OPT\EthernetKRL\DOC\Example\Program此目录下给的示例程序之一BinaryStream.src如下图所示：

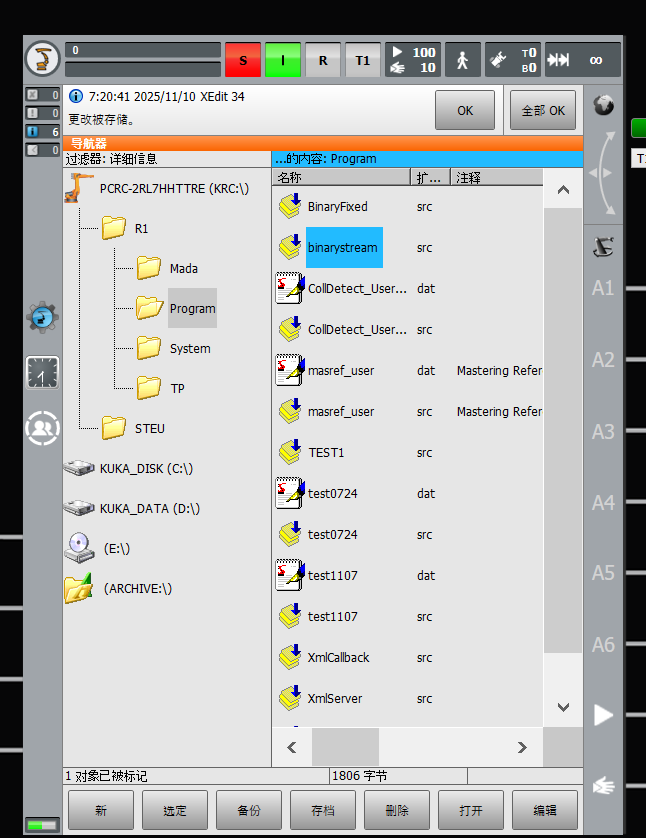

将这个程序复制到C:\KRC\ROBOTER\KRC\R1\Program下，我们在示教器界面就可以直接选择程序并运行了。如下图所示：

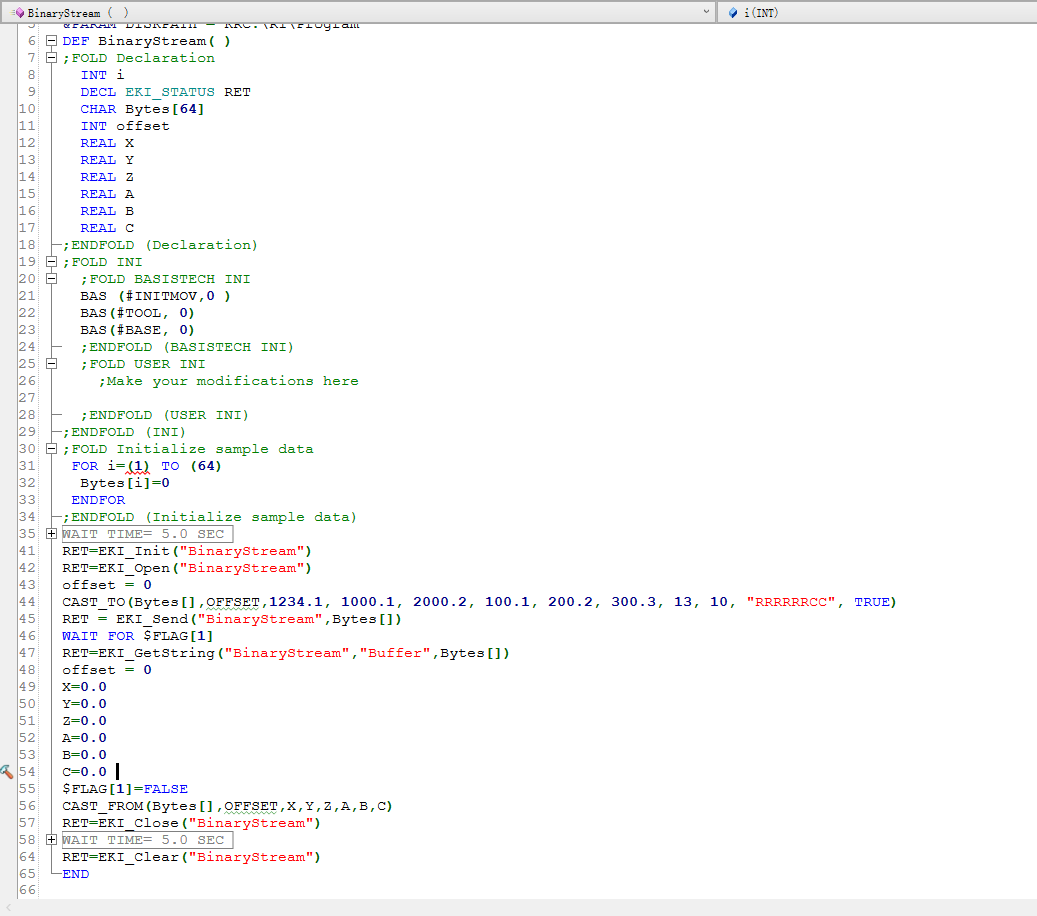

示例程序是发送一个字符串，我这里将示例程序进行了修改，发送一组数据给服务器，并接受服务器发来的数据。
3.开启TCP通讯助手

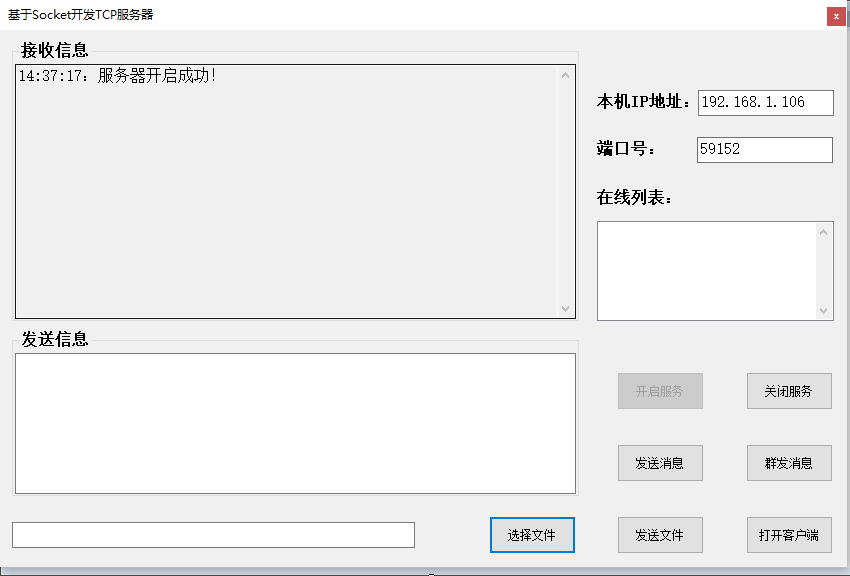

开启服务器。
4.运行机械臂程序并查看数据

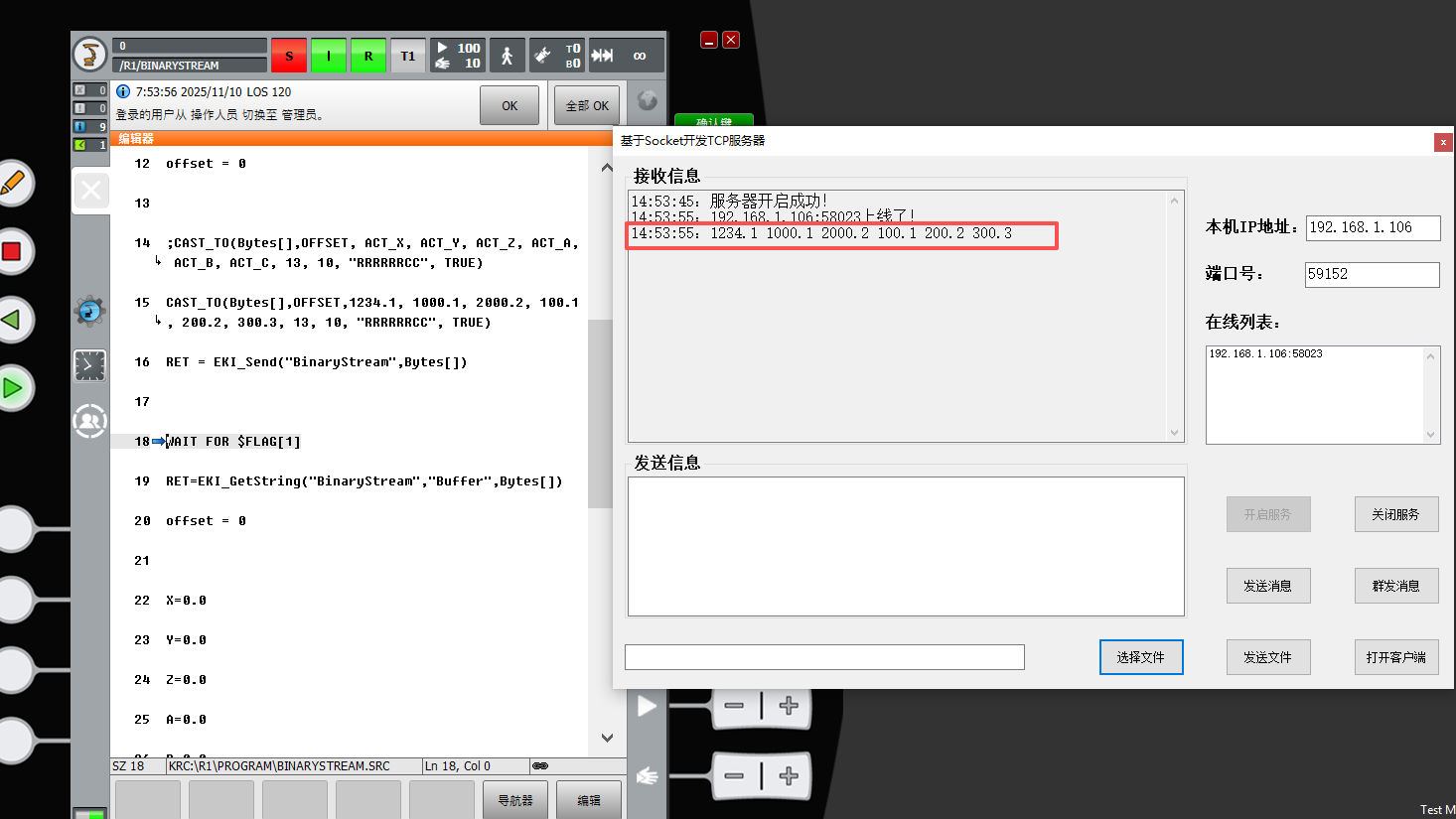

此时机械臂已经将数据发到服务器，一直处于等待服务器发数据的状态中，如下图所示：

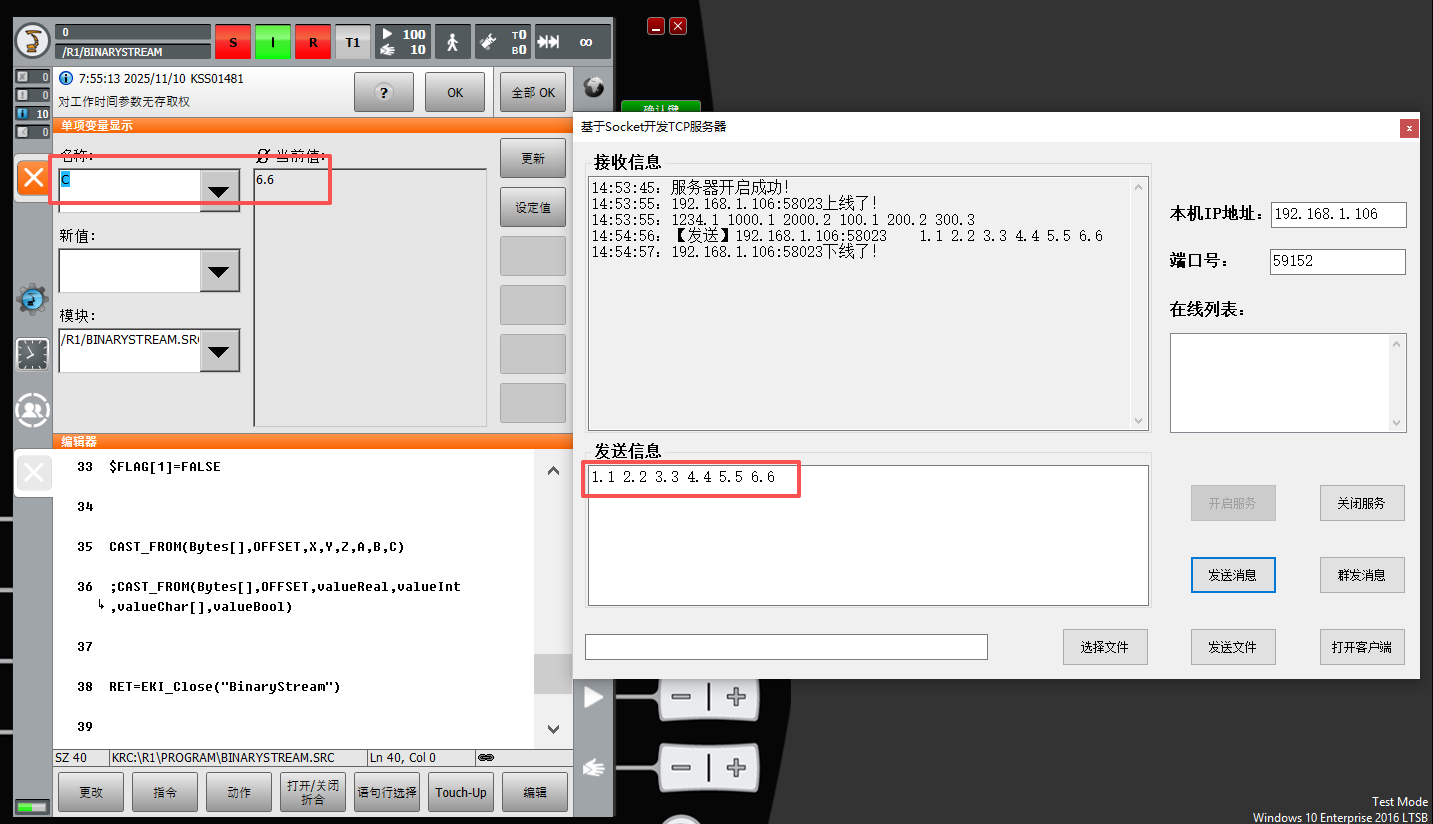

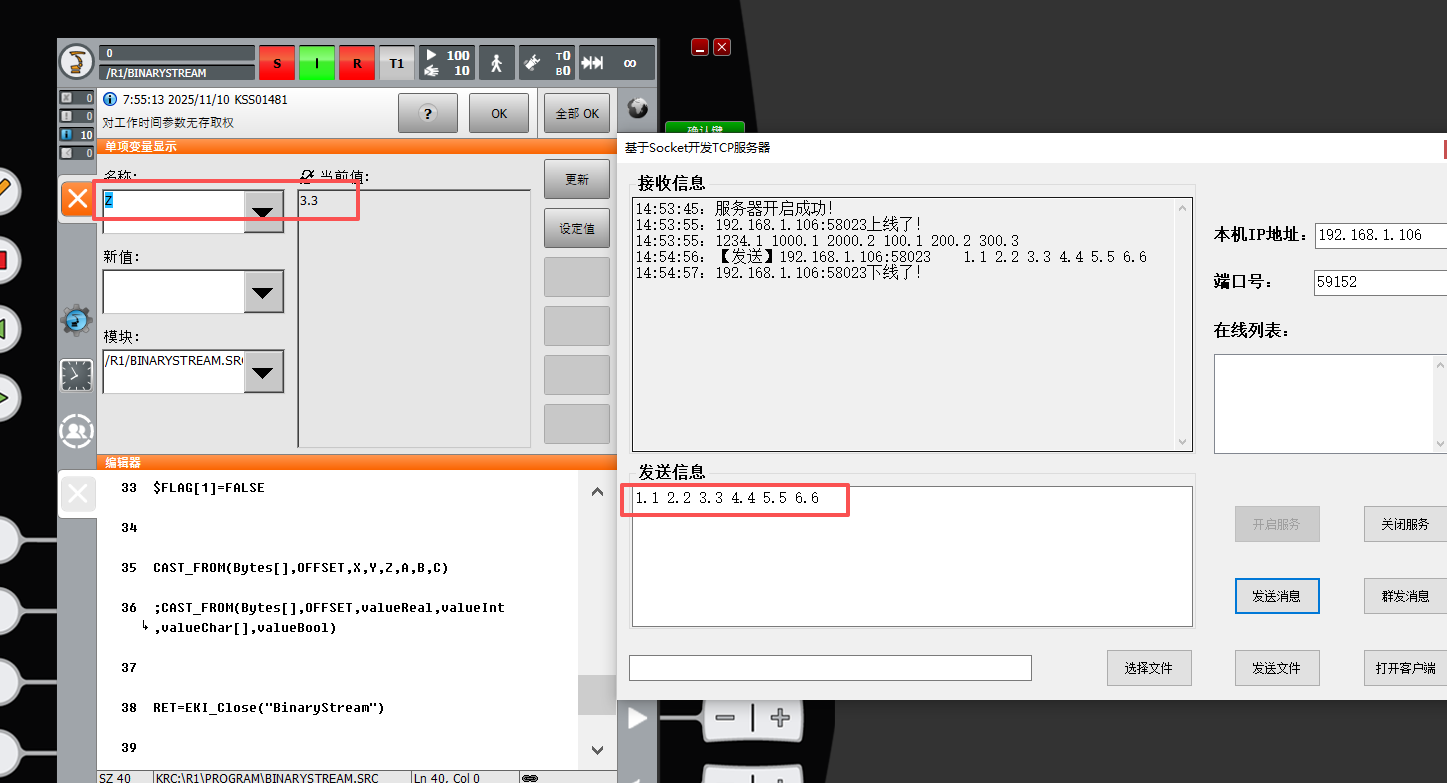

我通过服务器下发1.1 2.2 3.3 4.4 5.5 6.6给机械臂，机械臂将这几个浮点数分别赋值给X,Y,Z,A,B,C，通过监控机械臂变量，可以看到数据已经传递过来了。
