RT-Thread开发实战 --- PIN设备的使用

线程管理

详细内容可以参考官方教程。

具体的API如下：

API	描述
rt_thread_create	创建一个动态线程
rt_thread_delete	从系统中把使用 rt_thread_create() 创建出来的线程删除
rt_thread_init	初始化静态线程对象
rt_thread_detach	对于用 rt_thread_init() 初始化的线程，使用 rt_thread_detach() 将使线程对象在线程队列和内核对象管理器中被脱离
rt_thread_startup	创建（初始化）的线程状态处于初始状态，并未进入就绪线程的调度队列，我们可以在线程初始化 / 创建成功后调用该函数接口让该线程进入就绪态
rt_thread_self	在程序的运行过程中，相同的一段代码可能会被多个线程执行，在执行的时候可以通过该函数接口获得当前执行的线程句柄
rt_thread_yield	调用该函数后，当前线程会把自己挂到这个优先级队列链表的尾部，然后激活调度器进行线程上下文切换
rt_thread_sleep	调用该函数可以使当前线程挂起一段指定的时间，当这个时间过后，线程会被唤醒并再次进入就绪状态
rt_thread_delay	调用该函数可以使当前线程挂起一段指定的时间，当这个时间过后，线程会被唤醒并再次进入就绪状态
rt_thread_mdelay	调用该函数可以使当前线程挂起一段指定的时间，当这个时间过后，线程会被唤醒并再次进入就绪状态
rt_thread_suspend	该函数只能使用来挂起当前线程（即自己挂起自己），不可以在线程A中尝试挂起线程B
rt_thread_resume	恢复线程就是让挂起的线程重新进入就绪状态，并将线程放入系统的就绪队列中
rt_thread_control	当需要对线程进行一些其他控制时，例如动态更改线程的优先级，可以调用该函数接口
rt_thread_idle_sethook	设置空闲钩子函数，就可以在系统执行空闲线程时，自动执行空闲钩子函数来做一些其他事情
rt_thread_idle_delhook	删除空闲钩子函数
rt_scheduler_sethook	在系统线程切换时，这个钩子函数将被调用

创建自己的线程

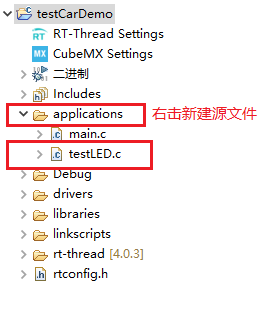

1. 新建一个C文件，编写好一个框架，用于下一小节点亮LED

2. 代码如下：

/** Copyright (c) 2006-2021, RT-Thread Development Team** SPDX-License-Identifier: Apache-2.0** Change Logs:* Date           Author       Version* 2025-11-09     DrsonXu      1.0*/#include <rtthread.h>#define DBG_TAG "testLED"
#define DBG_LVL DBG_LOG
#include <rtdbg.h>#define THREAD_PRIORITY     25
#define THREAD_STACK_SIZE   512
#define THREAD_TIMESLICE    5static rt_thread_t tid1 = RT_NULL;/*线程的入口函数*/
static void thread_entry(void *parameter)
{/*打印10次信息后，退出*/int count = 1;for (count = 0; count < 10; ++count){LOG_D("Hello My Thread!");rt_thread_mdelay(1000);}rt_kprintf("test LED thread exit\n");
}/* 点亮LED示例 */
int testLED_sample(void)
{/*创建一个线程，用于打印信息*/tid1 = rt_thread_create("testLED",thread_entry,RT_NULL,THREAD_STACK_SIZE,THREAD_PRIORITY,THREAD_TIMESLICE);/*启动线程*/if (tid1 != RT_NULL){rt_thread_startup(tid1);}return 0;
}/*导出到msh命令列表中*/
MSH_CMD_EXPORT(testLED_sample, test LED sample);

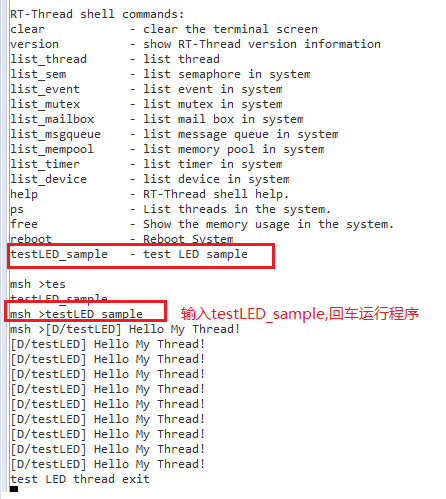

3. 运行效果


PIN设备

详细可参考官方文档

具体API如下：

API	描述
rt_pin_get()	获取引脚编号
rt_pin_mode()	设置引脚模式
rt_pin_write()	设置引脚电平
rt_pin_read()	读取引脚电平
rt_pin_attach_irq()	绑定引脚中断回调函数
rt_pin_irq_enable()	使能引脚中断
rt_pin_detach_irq()	脱离引脚中断回调函数

获取引脚编号

1. 使用API
2. 使用宏定义
3. 查看驱动文件

引脚模式

宏定义	描述
PIN_MODE_OUTPUT	推挽输出
PIN_MODE_OUTPUT_OD	开漏输出，硬件需要外加上拉电阻
PIN_MODE_INPUT	输入
PIN_MODE_INPUT_PULLUP	上拉输入，引脚悬空时为高电平
PIN_MODE_INPUT_PULLDOWN	下拉输入，引脚悬空时为低电平

引脚电平

值	描述
PIN_LOW	低电平
PIN_HIGH	高电平

中断触发模式

宏定义	描述
PIN_IRQ_MODE_RISING	上升沿触发
PIN_IRQ_MODE_FALLING	下降沿触发
PIN_IRQ_MODE_RISING_FALLING	双边沿触发
PIN_IRQ_MODE_HIGH_LEVEL	高电平触发
PIN_IRQ_MODE_LOW_LEVEL	低电平触发

中断使能值

值	描述
PIN_IRQ_ENABLE	开启中断
PIN_IRQ_DISABLE	关闭

点亮LED

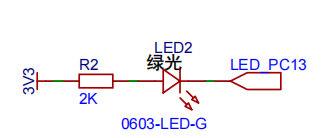

1. 硬件原理图

2. 修改testLED.c文件，代码如下：

/** Copyright (c) 2006-2021, RT-Thread Development Team** SPDX-License-Identifier: Apache-2.0** Change Logs:* Date           Author       Version* 2025-11-09     DrsonXu      1.0*/#include <rtthread.h>#define DBG_TAG "testLED"
#define DBG_LVL DBG_LOG
#include <rtdbg.h>#include <rtdevice.h>
#include "drv_common.h"#define THREAD_PRIORITY     25
#define THREAD_STACK_SIZE   512
#define THREAD_TIMESLICE    5/*定义LED引脚*/
#define LED_PIN             GET_PIN(C, 13)static rt_thread_t tid1 = RT_NULL;/*线程的入口函数*/
static void thread_entry(void *parameter)
{/*配置GPIO引脚*/rt_pin_mode(LED_PIN, PIN_MODE_OUTPUT);while(1){/*低电平，点亮LED*/rt_pin_write(LED_PIN, PIN_LOW);rt_thread_mdelay(500);/*高电平，熄灭LED*/rt_pin_write(LED_PIN, PIN_HIGH);rt_thread_mdelay(500);}/*不会到达这里*/rt_kprintf("test LED thread exit\n");
}/* 点亮LED示例 */
int testLED_sample(void)
{/*创建一个线程，用于打印信息*/tid1 = rt_thread_create("testLED",thread_entry,RT_NULL,THREAD_STACK_SIZE,THREAD_PRIORITY,THREAD_TIMESLICE);/*启动线程*/if (tid1 != RT_NULL){rt_thread_startup(tid1);}return 0;
}/*导出到msh命令列表中*/
MSH_CMD_EXPORT(testLED_sample, test LED sample);

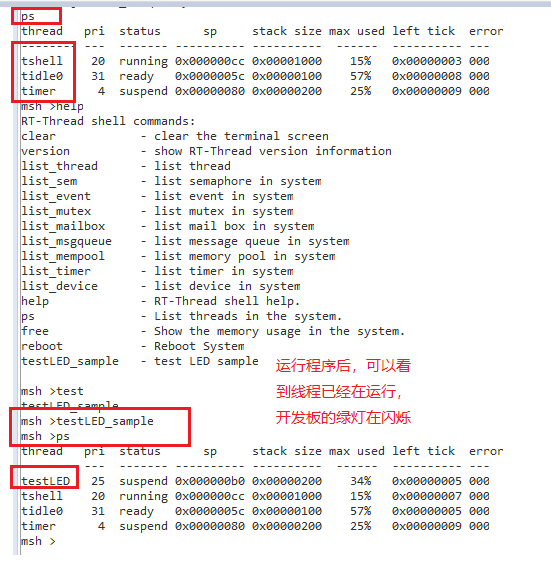

3. 效果如下：
