BIM+GIS协同：RVT文件转3DTiles的技术路径与场景落地
RVT（Revit）文件在GIS（地理信息系统）中的应用主要涉及BIM（建筑信息模型）与GIS的融合，实现建筑模型在三维地理空间中的可视化、分析与共享。下面带大家了解一下RVT文件和如何在GISBox软件中转为3DTiles格式。
一、什么是RVT文件？
RVT文件是Autodesk Revit软件使用的项目文件格式，专门用于存储建筑信息模型（BIM）数据。它包含了建筑项目的三维几何模型、构件属性、设计参数以及关联的图纸和视图信息，支持建筑、结构、机电等多专业协同设计。RVT文件是Revit工作的核心载体，通过参数化设计实现模型的动态关联和修改，广泛应用于建筑设计、施工和运维的全生命周期管理。
二、RVT在GIS中的应用场景
- 城市建模与规划：将RVT模型与地理数据结合，用于城市规划、设施管理和交通模拟。
- 室内导航与设施管理：通过GIS集成RVT楼层平面图，实现室内路径规划和设备运维可视化。
- 灾害模拟与应急响应：结合GIS分析建筑在灾害中的影响，辅助疏散规划和资源分配。
- 文化遗产保护：利用RVT模型记录历史建筑数据，支持数字化修复与虚拟展示。
- 基础设施管理：整合机电模型与地下管线数据，用于施工协调和健康监测。
三、RVT格式转3DTiles

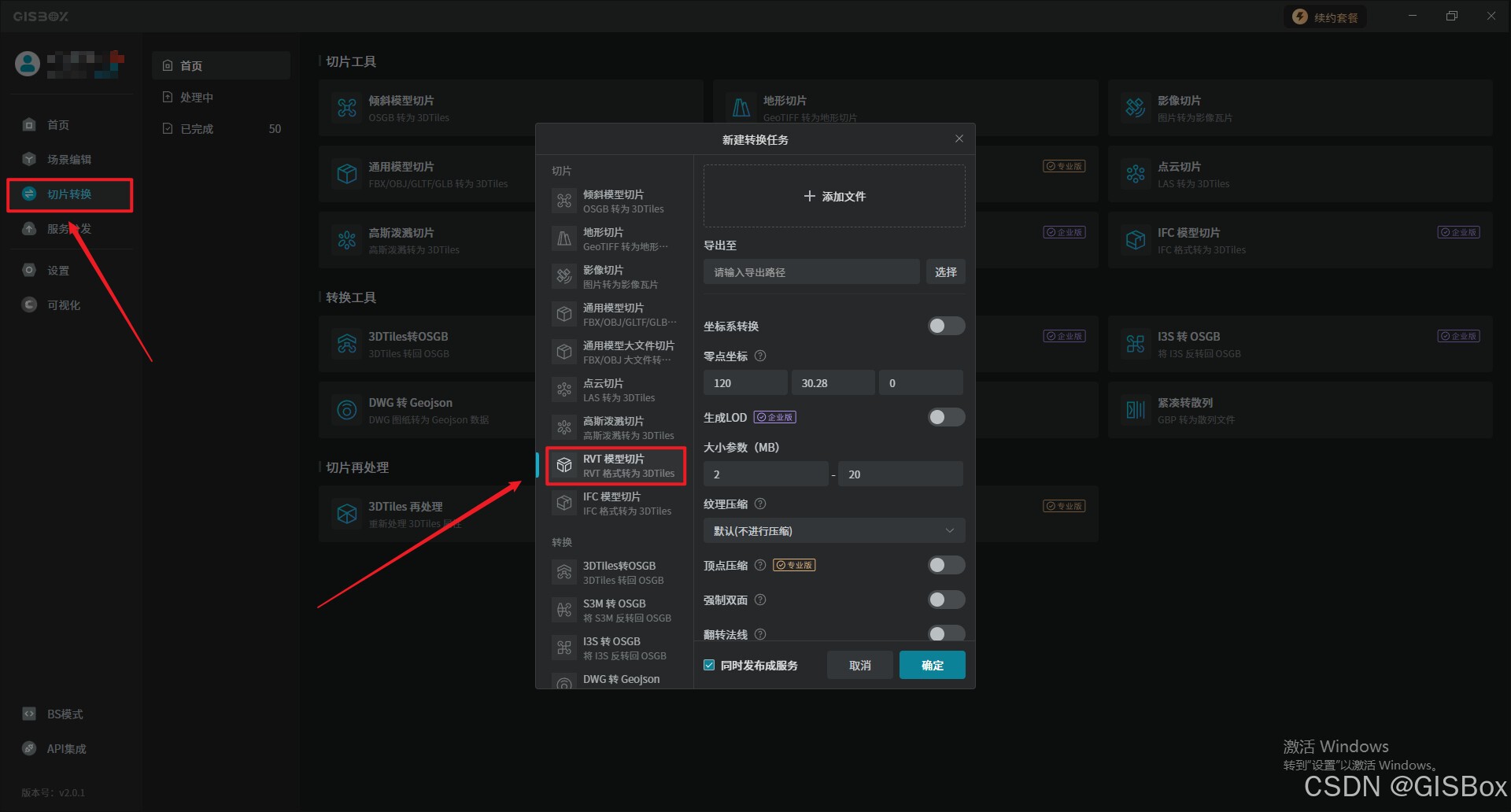

1、首先打开“GISBox”软件，在“切片转换”中选择“RVT模型切片”，进行新建转换任务。

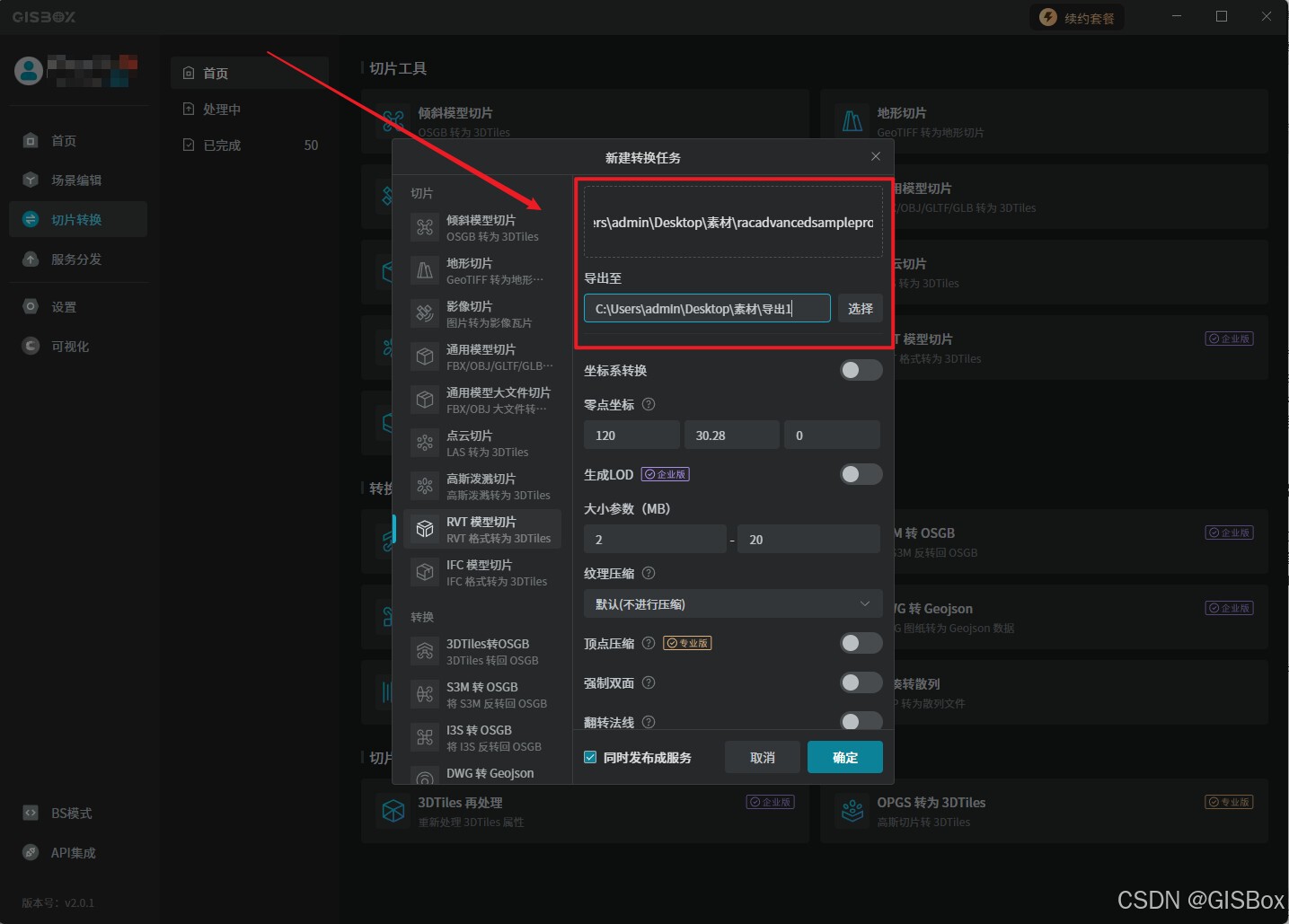

2、将本地的.rvt格式文件添加进去，并选择合适文件导出路径，无特殊要求，一般放至空文件夹中。

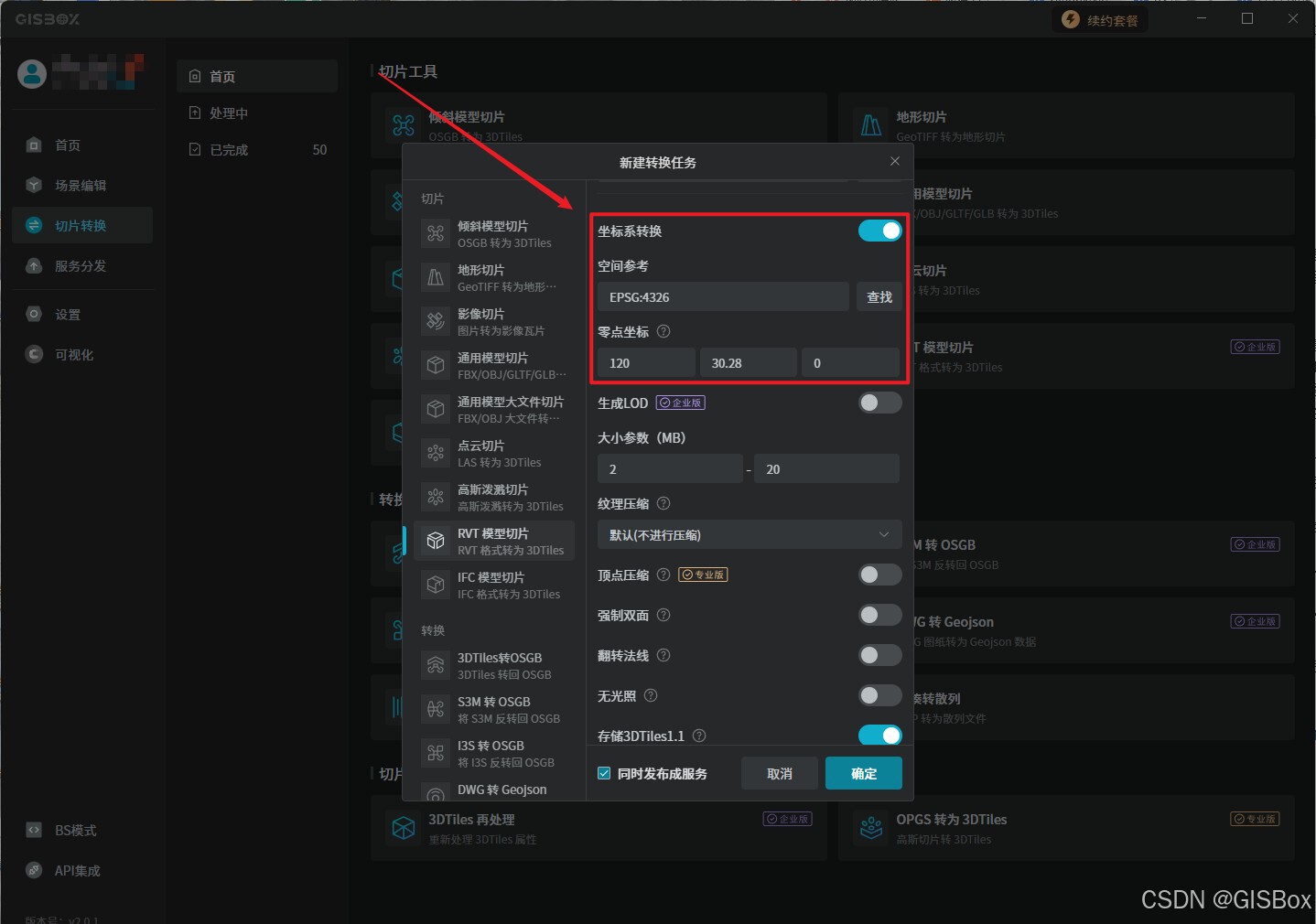

3、“空间参考”这边是默认为EPSG:4326，“零点坐标”可设设置为RVT文件在3D空间中的基础参考点。

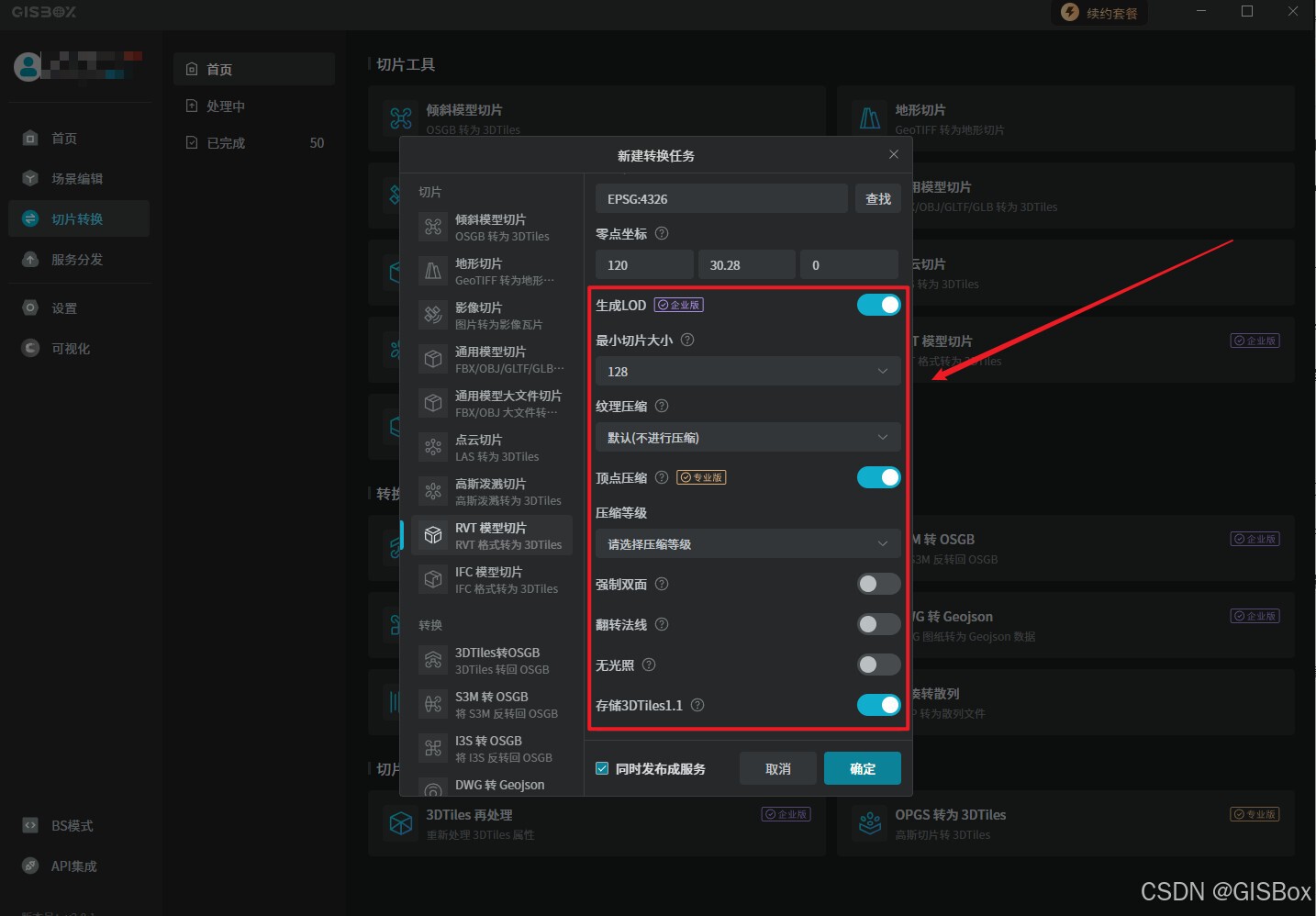

4、下面主要是对性能优化的设置，主要包括：生成LOD、纹理压缩、顶点压缩、强制双面等。
- 生成LOD：开启生成LOD后，可以调节最小切片的大小，一般默认为128。
- 纹理压缩（四种选择项）：
【默认】保持原始纹理格式，不进行压缩；
【webp】Google 开发的现代图像格式，可减少约 30% 文件大小，但在旧版浏览器可能不支持；
【uastc】高质量 GPU 纹理压缩格式，无损压缩、色彩保真度高，压缩率较低，更适合性能较高的设备或有高质量要求的场景；
【etc1s】基础 GPU 纹理压缩格式，压缩率高但有轻微失真，移动设备兼容性好，占用资源少，更适合低端设备或需要节省性能开销的场景。
- 顶点压缩：企业版可用，只需花费19.9元/月，开启后可以大量节省传输数据。
- 强制双面：开启后会强制正反面都显示，一般默认关闭。
- 默认法线：不同建模软件生成的模型可能会有不同的法线方向，避免法线方向出现错误的情况。
- 无光照：开启后模型的渲染部分不参与渲染引擎的默认光照计算，显示的效果更加真实。

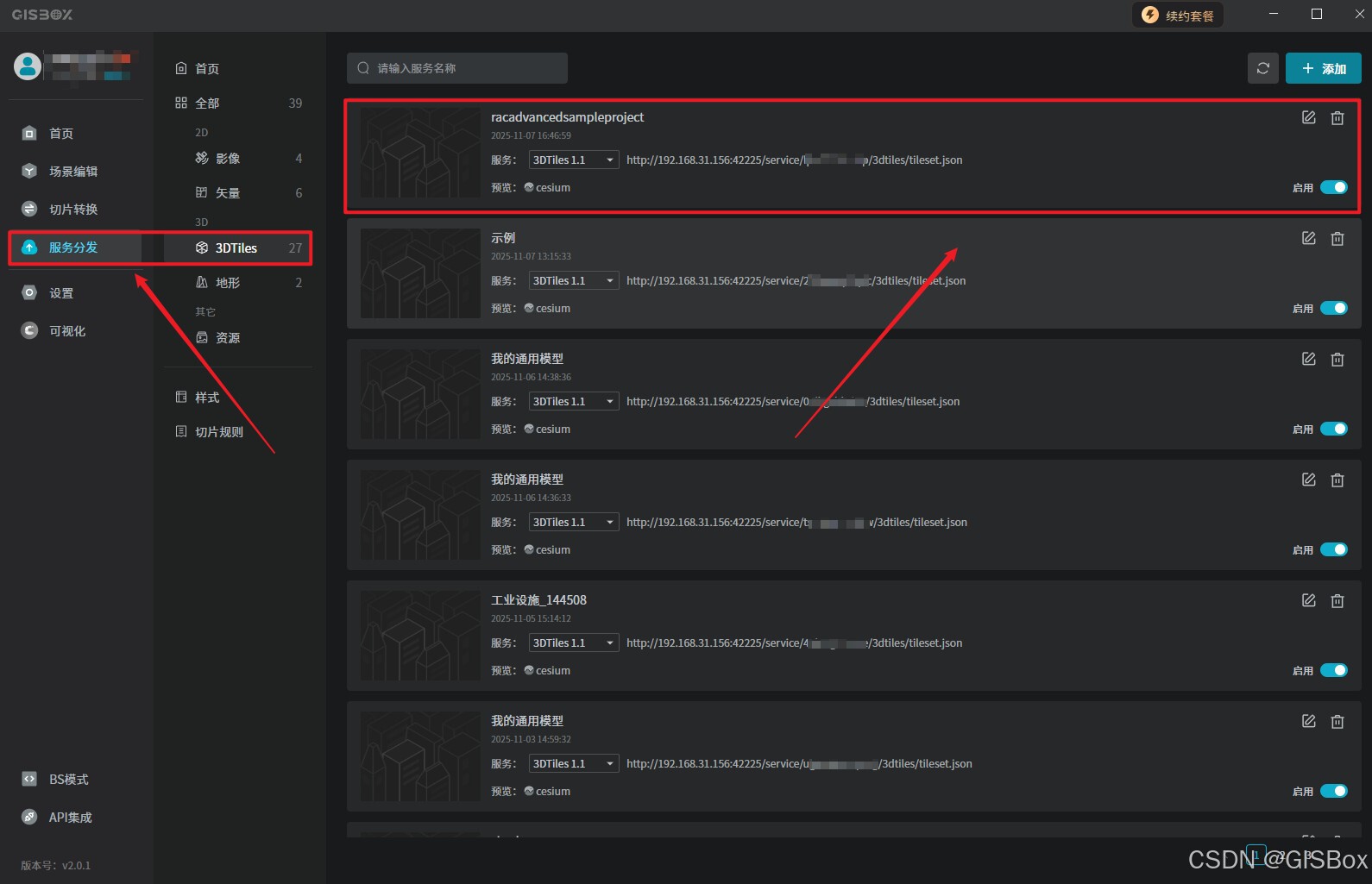

5、设置完成后，勾选“同时发布成服务”，“服务分发”的“3DTiles服务”中会自动添加相对应的服务。

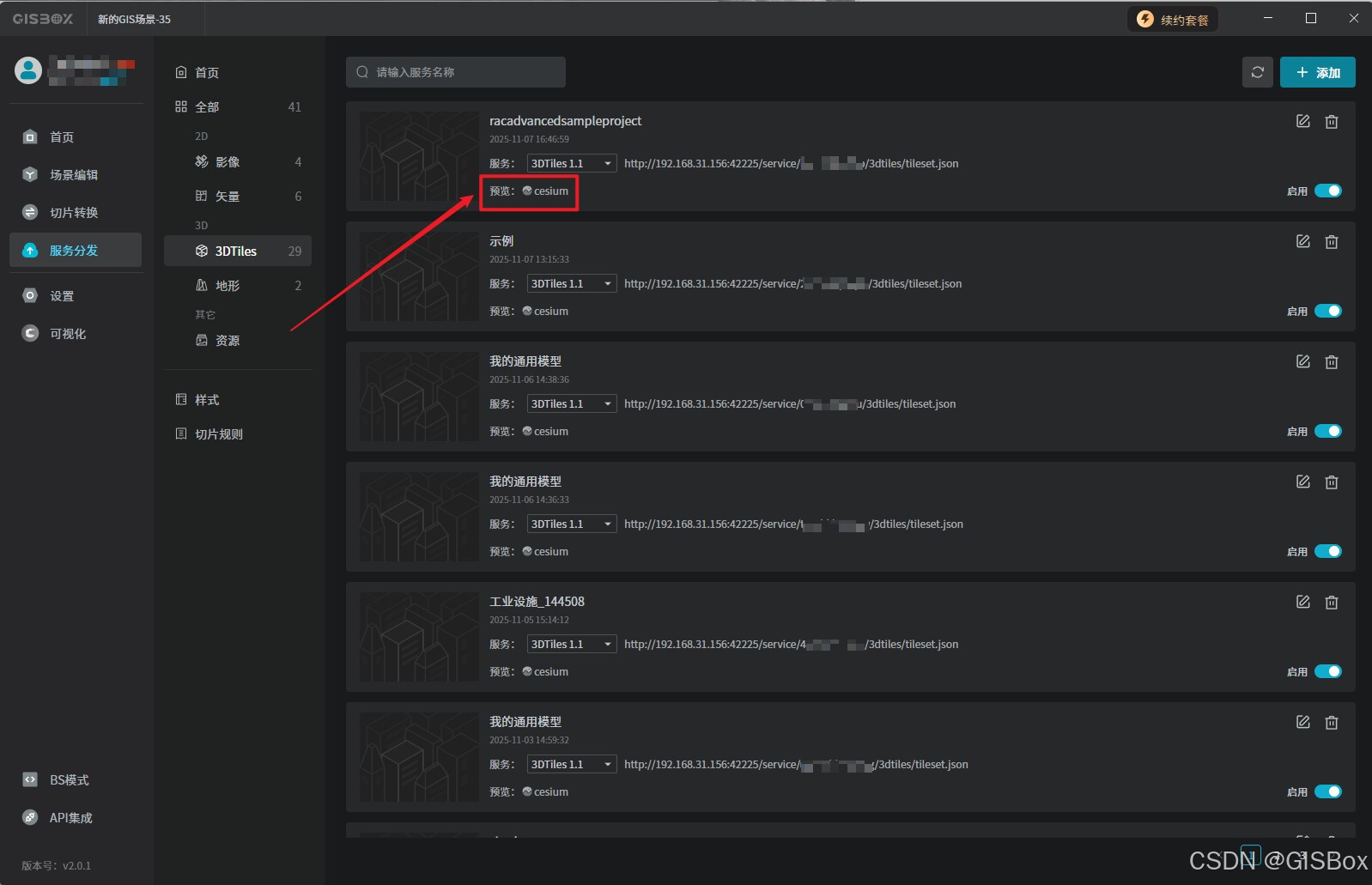

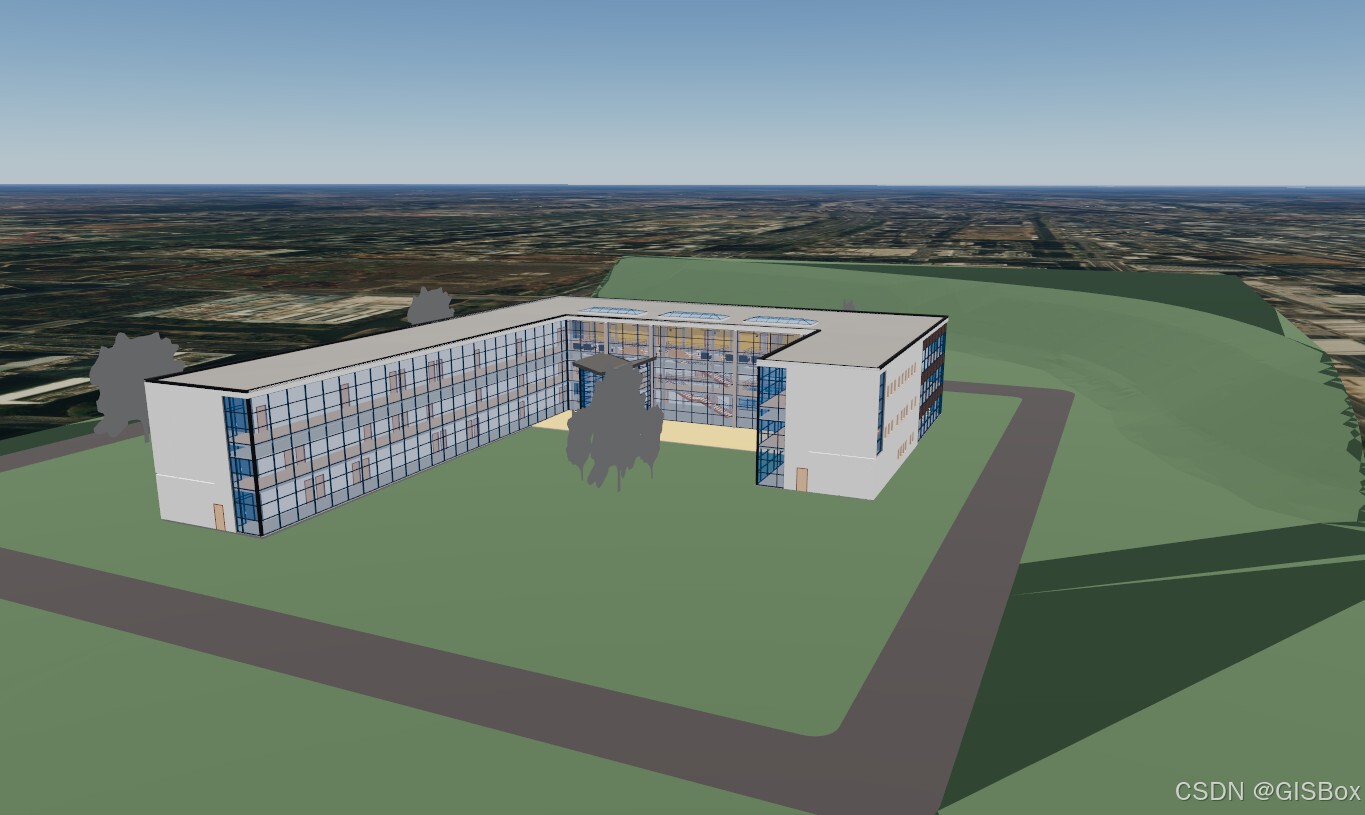

6、点击“cesium”预览框架，用户可以直接在Web网页中直接浏览其渲染效果。

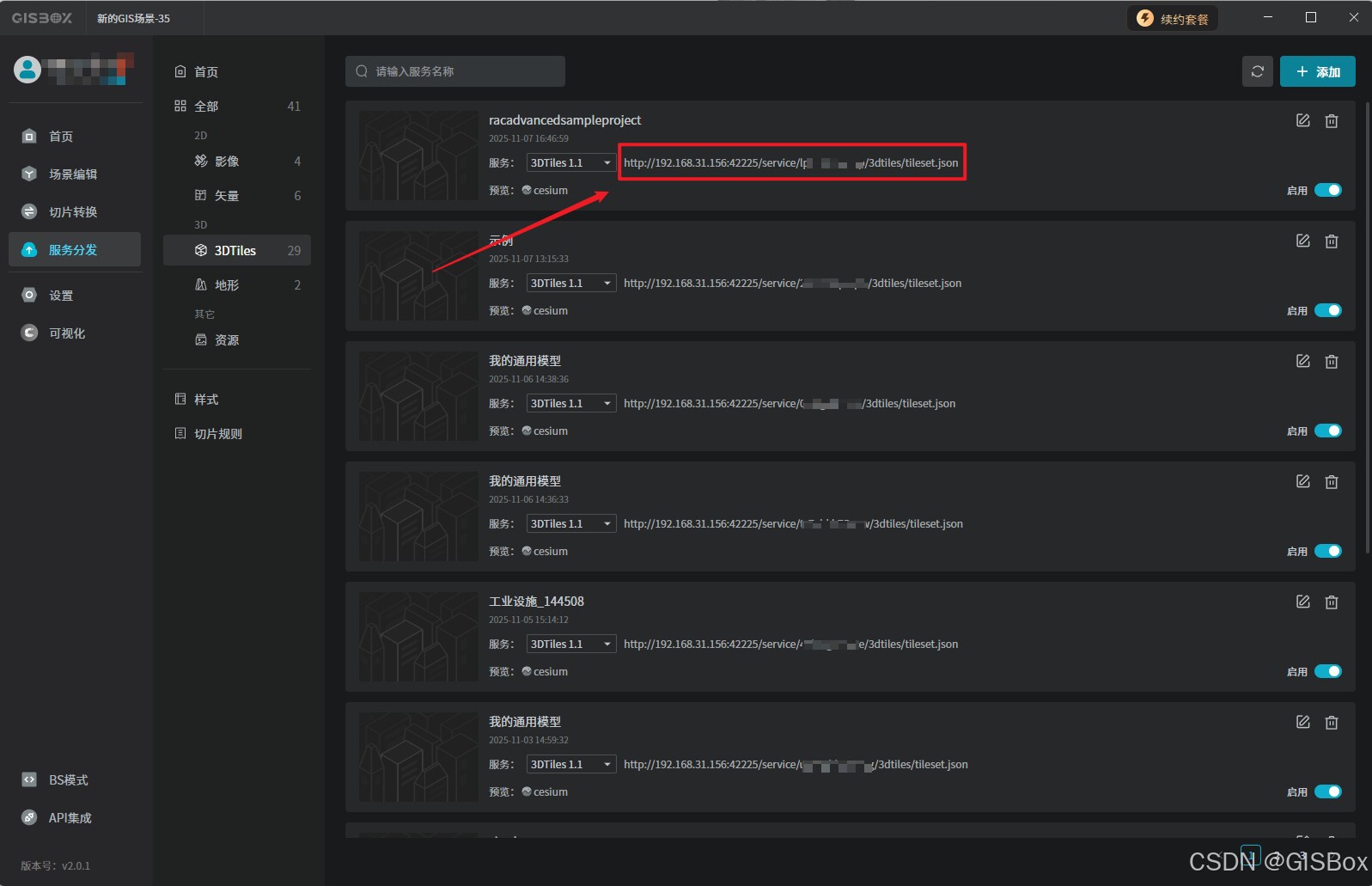

7、复制生成的服务地址可以直接应用到Cesium引擎或数字孪生项目中，如：山海鲸可视化。
四、总结
综上所述，RVT文件作为BIM数据的核心载体，通过与GIS的融合，在城市规划、设施管理、灾害模拟等多领域展现了重要价值。本文详细介绍了RVT文件的定义、应用场景，并系统阐述了通过GISBox软件将RVT格式转换为3DTiles的完整流程，包括参数设置、性能优化及服务发布等关键步骤。这一转换过程为BIM模型在Web端的高效可视化与共享提供了可行方案，进一步推动了建筑信息在数字孪生、智慧城市等领域的深度应用。
