门禁系统入门：原理、核心组成及工程量计算
小区门口的人脸识别、写字楼的刷卡通行、工厂车间的指纹核验——门禁系统早已渗透到我们工作生活的各个场景。作为智能化建筑的"第一道防线"，它不仅守护安全，更串联起考勤、安防联动等多种功能。不少工程人、技术小白想系统掌握其知识却苦于资料零散，今天就结合2025年最新技术和施工规范，从原理到线缆选型到CAD快速看图工程量计算，讲透门禁系统。
一、3分钟看懂门禁系统核心原理
门禁系统的本质是"身份核验-指令执行"的闭环控制体系，核心逻辑可概括为"三重验证+一次执行"。简单来说，就是通过前端设备确认使用者身份，经核心部件判断权限后，控制执行机构完成开门动作，同时记录操作日志。
以当下主流的人脸识别门禁为例，完整流程是：使用者面向识别设备→3D结构光摄像头采集面部特征（防照片攻击）→特征数据加密传输至控制器→控制器与后台数据库比对（本地+云端双重核验）→核验通过后发送开锁信号至电锁→电锁吸合开门，同时门磁检测门状态并反馈→开门后闭门器自动关门，系统记录通行时间与人员信息。整个过程最快可在0.3秒内完成，且支持断网时本地缓存10万条记录。
二、拆解门禁系统7大核心组成，功能与选型干货
一套完整的门禁系统并非单一设备，而是由前端识别、核心控制、执行机构、辅助设备四大类共7个核心部件组成。每个部件都有其不可替代的作用，选型时需结合场景匹配。
1. 前端识别设备：身份核验的"眼睛"
作为系统的"入口把关人"，负责采集使用者身份信息，主流类型有三类：
射频卡读卡器：性价比之选，常用NXP S50 M1卡，支持10厘米内感应，适合小区、办公楼等通用场景。2025年新款如多奥DAIC-MJ-RW增加了防复制功能，可识别加密卡与普通卡。
生物识别设备：安全等级更高，包括指纹、人脸、指静脉等。人脸识别是当前主流，海康威视DS-K1T671M支持口罩识别，低温环境下识别率仍达99.2%；指静脉识别适合工厂等油污较多场景，如大华DH-AS6200，不受手指干湿影响。
移动识别终端：适配年轻化场景，支持手机NFC、蓝牙开锁，如狄耐克NK-R08，可对接企业微信实现权限统一管理。
2. 门禁控制器：系统的"大脑"
这是门禁系统的核心中枢，相当于计算机的CPU，负责接收信息、判断权限、发送指令和存储日志。选型时需关注接口数量和联网方式：
小型场景可选单门控制器，如多奥DAIC-MJ-MB，支持2000用户容量；写字楼、工厂等多门场景建议选四门或八门控制器，如中控智慧C3-400，可级联控制32道门。2025年的控制器普遍支持TCP/IP联网，部分高端型号如霍尼韦尔VC7000还具备边缘计算能力，可本地处理人脸识别数据，降低网络延迟。
门禁控制器的放置方式：集中vs分散
控制器的安装布局直接影响系统稳定性和施工成本，实际项目中集中放置与分散放置各有适配场景，核心区别及造价影响如下：
布局区别：集中放置是将所有控制器统一安装在中心机房或弱电井内，如写字楼常将多门控制器集中部署在一层弱电间；分散放置则是将单门/双门控制器就近安装在对应门体的弱电盒内，工厂车间、大型园区等多区域场景常用此方式。集中式需通过长距离线缆连接前端设备，分散式则缩短了设备间的布线距离。
核心性能差异：集中式的优势是便于统一管理和维护，控制器集中供电稳定性更高，且后期增减门点时只需在机房调整配置；但一旦核心控制器故障可能导致多门瘫痪，且长距离信号传输易受干扰（需额外增加信号放大器）。分散式则具备“故障隔离”优势，单门控制器故障不影响其他区域，信号传输稳定；但需在各点位单独配置安装盒和电源，维护时需逐个区域排查。
造价影响分析：从初期成本看，集中式可减少控制器数量（如32道门用4台八门控制器即可），设备采购成本比分散式低15%-20%，但需大量长距离供电和信号线缆（如从机房到100米外的门体需铺设RVV2×1.5线缆），布线及人工成本高30%左右；分散式设备数量多但单台成本低，线缆用量减少60%以上（多为5-10米短距离布线），尤其适合大跨度场景，综合施工成本更低。从后期运维看，集中式故障排查时间比分散式短40%，年维护成本低2000-5000元/千门。
重点提醒：控制器需安装在干燥通风的弱电井内，避免直接暴露在潮湿或高温环境，否则易出现数据丢失问题。
3. 电控锁：执行开门的"手"

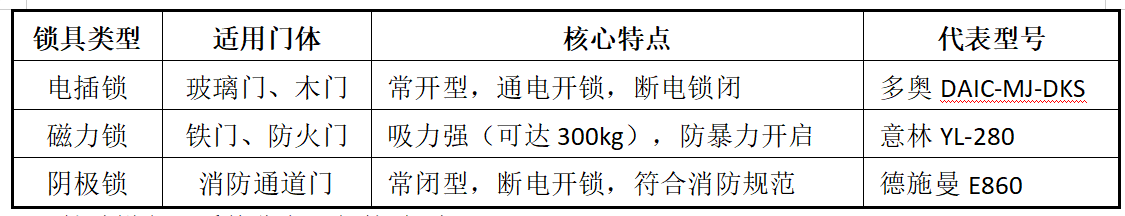

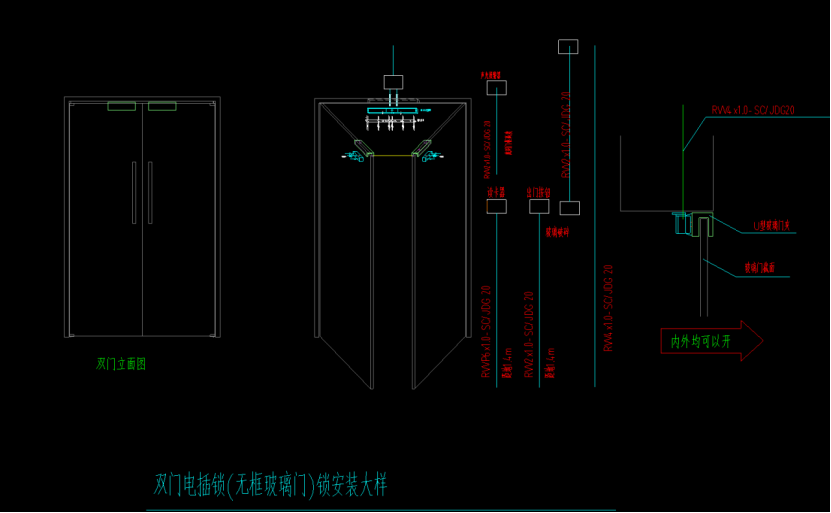

作为执行机构，根据门体类型选择不同锁具，这是施工中最易出错的环节：
4. 辅助设备：系统稳定运行的"保障"
电源：需为整个系统提供稳定供电，建议选12V/5A开关电源，如明纬NES-60-12，具备过流、过压保护，避免电锁因电压不稳损坏。
门磁：检测门的开关状态，如门未关严或被非法开启，会立即向控制器发送报警信号，多奥DAIC-MJ-MC可精准检测门体位移。
出门按钮：供内部人员快速出门，选防水型按钮如施耐德XB2-BA31，安装在距门1.2米高度，方便操作。
闭门器：确保门开启后自动关闭，玻璃门选液压式，如盖泽TS500，关门速度可调节，避免夹手。
三、线缆选型：施工不踩坑的关键规范
线缆是门禁系统的"神经"，选对规格型号直接影响系统稳定性。结合《智能化建筑布线规范》和2025年施工经验，按传输类型分类说明：
1. 供电线缆：避免压降是核心
门禁系统供电分为220V交流输入和12V直流输出两部分：
220V电源线：必须用三芯阻燃线缆（火线、零线、地线），截面积≥1.0mm²，推荐RVV3×1.0，如远东电缆。重点是必须接地，否则会产生电源干扰导致控制器死机。
12V直流线：从电源到控制器、电锁的线缆，推荐RVV2×1.0。特别注意：电锁到控制器的距离超过50米时，需加粗至1.5mm²或多股并联，最长不超过100米，否则会因压降导致电锁吸力不足。
2. 信号线缆：抗干扰是关键

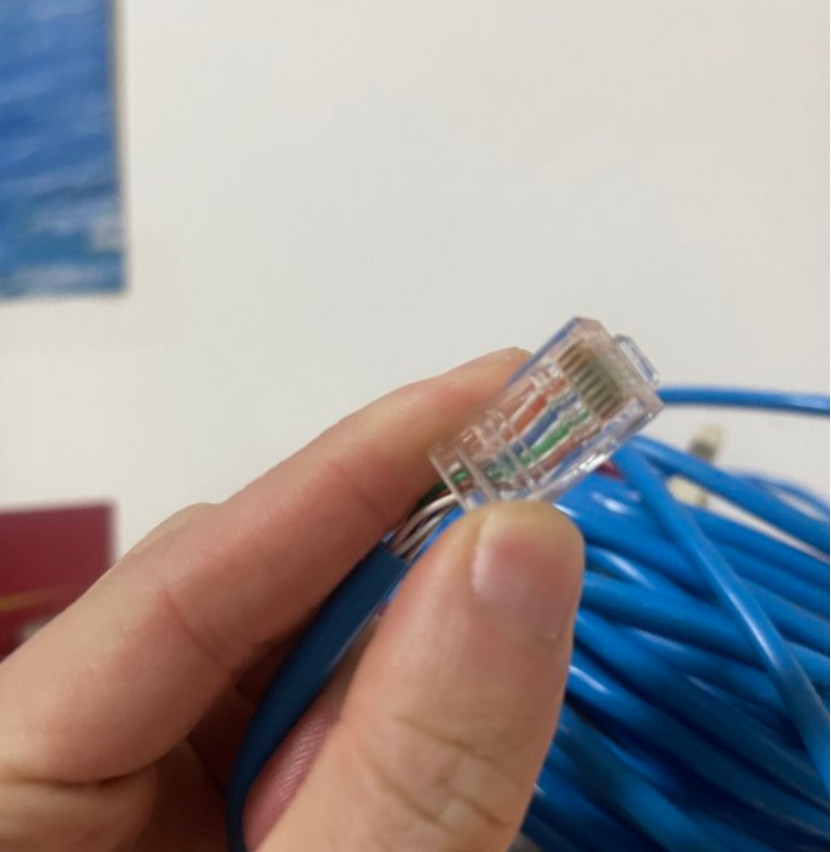

读卡器到控制器：传输身份识别信号，推荐超五类非屏蔽网线（CAT5e）或RVVP4×0.5屏蔽线缆。数据线Data0和Data1需双绞敷设，减少电磁干扰。距离控制在80米内，超过则选用RS485输出的读卡器。
门磁/出门按钮到控制器：属于开关量信号传输，用RVV2×0.5即可，距离不超过100米，施工时与强电线间距≥30cm，避免干扰。
3. 联网线缆：兼容网络架构
控制器与交换机、后台服务器的联网线，同计算机网络布线一致，推荐超五类或六类网线（CAT6），如安普AMP。距离≤100米，超过则需加交换机中继。若为户外布线，需选用带屏蔽层的室外网线，防止雨水侵蚀和信号干扰。
四、实例应用
以读卡器为例，计算门禁控制系统的相关设备

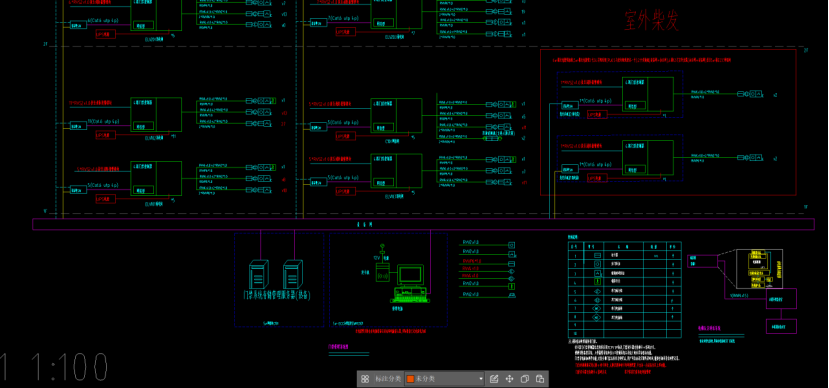

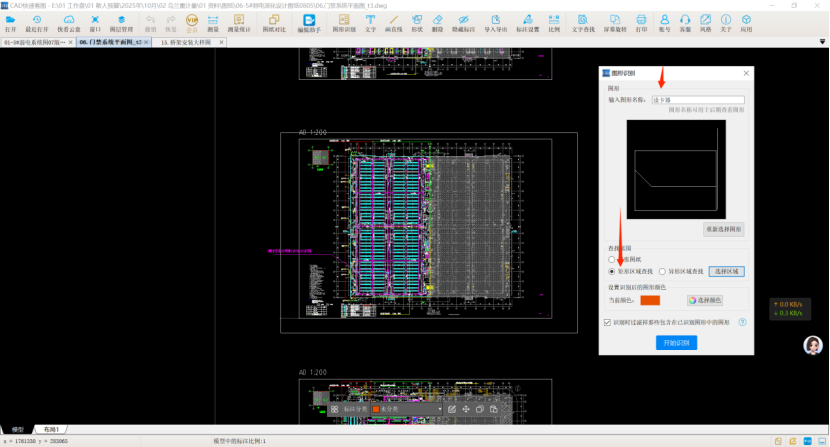

使用CAD快速看图的图形识别命令，框选图例后，点击右键，在弹出对话框内，输入相关信息，框选图纸范围，以二层为例。
点击开始识别，即可的到二层图纸中读卡器工程量，双击坐标点，可以反查。
至此，门禁系统的核心知识已系统呈现。从身份核验的精准识别，到控制器的智能决策，再到执行机构的稳定动作与传输线路的可靠连接，每一环节都需严格遵循技术规范。2025年的门禁系统更强调智能化与场景适配性，施工时需结合项目需求（如小区的性价比、工厂的高安全性），在设备选型、控制器布局（集中/分散）、线缆规格（供电/信号/联网）等方面综合考量。建议工程人员在实施前做好现场勘查，严格按照《智能化建筑布线规范》施工，重点关注电源稳定性、信号抗干扰及消防兼容性，确保系统长期稳定运行。随着智慧安防的深入发展，门禁系统将更深度融入楼宇自控、视频监控等大系统，成为智慧城市建设的重要基石。掌握本文所述技术要点，将为项目落地提供坚实保障。
