WinCC的CS架构部署

---

• 文档目的
  • 明确 WinCC C/S 架构中多用户项目（1 台服务器 + 多台客户机）的配置标准、部署步骤及问题排查方法
  • 解决 “客户机无法连接服务器”“权限不足”“项目激活失败” 等常见问题，确保系统稳定运行。
• 适用范围
  • 架构类型：WinCC C/S 架构（多用户项目，非分布式项目）；

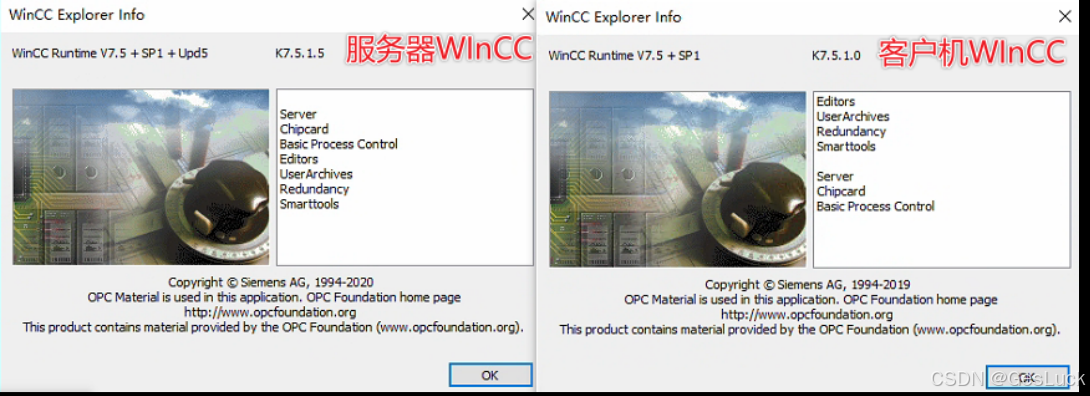

  • 软件版本：WinCC V7.5 SP1（含 Upd5 补丁，服务器：K7.5.1.5；客户机：K7.5.1.0）；
• 应用场景
  • 小型 / 中小型监控系统，需多台客户机访问同一服务器项目，无需客户机本地组态。

---

• WInCC项目类型说明

项目类型	适用场景	核心特点	性能
单用户项目	单台电脑独立监控	项目本地运行	\
多用户项目	1 台服务器 + 多台客户机（小型系统）	服务器组态所有功能，客户机无本地项目，仅远程访问	一台服务器上可运行 32台客户机 每台客户机只能连接 1 台服务器
客户机项目	多台服务器 + 多台客户机（分布式系统）	客户机有本地项目，可连接多台服务器，负载均衡	每台服务器最多可以连接 32台客户机 每台客户机最多可以连接 12 台服务器

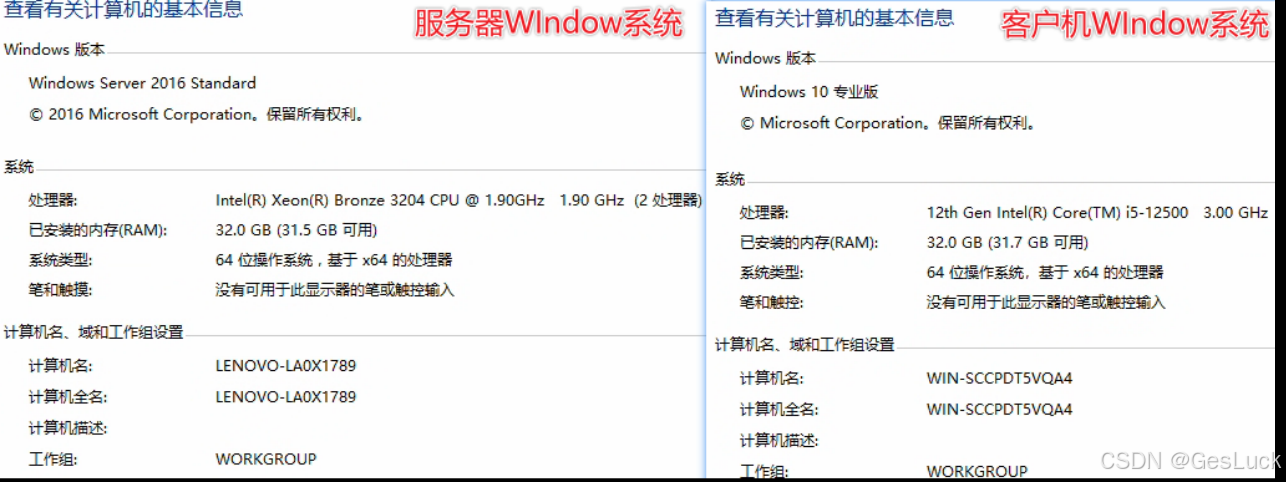

• 多用户项目环境

设备	系统配置	软件配置
服务器	操作系统：Windows Server 2016 Standard 64-bit 内存：16G 计算机名：LENOVO-LA0X1789 用户：Administrator 密码：admin	1. WinCC V7.5 SP1 Upd5（K7.5.1.5） 2. 需安装 SQL Server（关联 WinCC 数据库）
客户机	操作系统：Windows 10 专业版 64-bit 内存：16G 计算机名：DESKTOP-3JNIV4O 用户：Administrator 密码：admin	WinCC V7.5 SP1（K7.5.1.0） 需安装 “WinCC Client Installation” 组件

---

一、软件安装

服务器软件安装

1. 操作系统：
   • 需开启 “.NET Framework 3.5”“.NET Framework 4.6” 功能（WinCC 依赖）
2. WinCC 安装
   • 安装包：WinCC V7.5 SP1 + Upd5 补丁（K7.5.1.5），选择 “完整安装”（含 SQL Server、SIMATIC NET 组件）。
   • 关键组件：（必须勾选）
     • “WinCC Server”
     • “WinCC Runtime”
     • “SQL Server Express”（项目数据库依赖）。
3. 计算机名与用户
   • 计算机名：设置为LENOVO-LA0X1789（避免特殊字符，长度≤15 位）。
   • 管理员用户：启用Administrator账号，设置密码admin（无空密码，否则限制远程访问）。

---

客户机软件安装

1. WinCC 安装
   • 安装包：WinCC V7.5 SP1（K7.5.1.0），选择 “客户机安装”（仅安装WinCC Client“WinCC Runtime”“SIMATIC Shell”）。
   • 注意：无需安装 SQL Server（客户机不存储项目数据）。
2. 计算机名与用户
   • 计算机名：设置为DESKTOP-3JNIV4O（与服务器命名规则一致）。
   • 客户机用户：创建laser04账号，密码laser04（推荐与服务器用户同名，减少权限问题）。

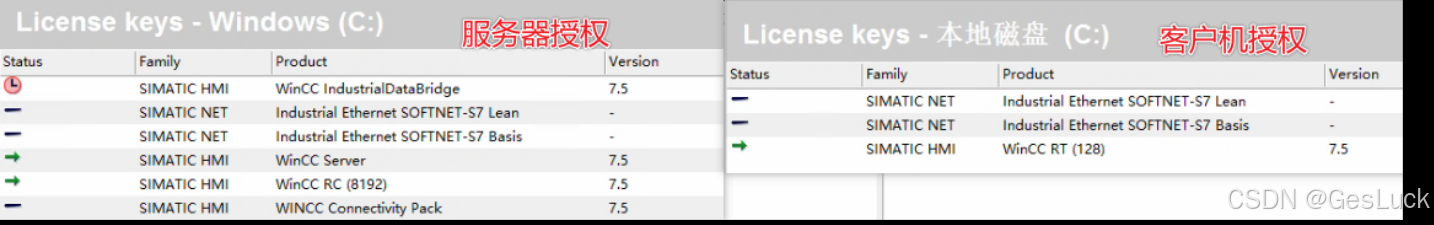

软件授权

• 服务器
  1. SIMATIC HMI WinCC RT（不限点）
  2. SIMATIC NET Industrial Ethernet 打开 “SIMATIC License
     Manager”，查看授权状态为 “有效”，无 “未授权” 提示

---

• 客户机
  1. SIMATIC NET SOFTNET-S7 Lean
  2. SIMATIC HMI WinCC RT（128 点）

二、通讯条件（连接前提）

1. 静态 IP 设置
   • 服务器：IP192.168.1.14，子网掩码255.255.255.0，网关192.168.1.1，DNS 192.168.1.1。
   • 客户机：IP192.168.1.20（同网段，不重复），其他参数与服务器一致。

---

2. Ping 测试（优先用计算机名，而非 IP）
   • 客户机 ping 服务器：打开 CMD，输入ping LENOVO-LA0X1789，需满足 “发送 4 包、接收 4 包、丢失 0%、延迟 < 1ms”。
   • 服务器 ping 客户机：输入ping DESKTOP-3JNIV4O，标准同上。

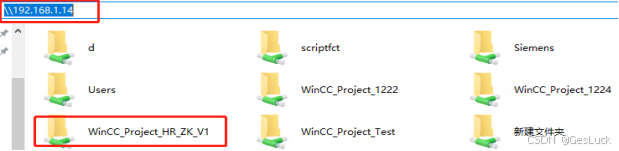

3. 共享文件夹访问：
   • 服务器：找到 WinCC 项目文件夹（如D:\WinCC_Project_HR_ZK_V1），右键→“属性→共享”，添加Everyone用户并授予 “读写权限”。
   • 客户机：打开 “此电脑”，地址栏输入\LENOVO-LA0X1789\WinCC_Project_HR_ZK_V1，验证能否正常打开（无权限报错）。

三、账户配置（90% 故障源于权限，必细查）

方案 1：服务器与客户机 “同名用户” 配置（推荐，减少冲突）

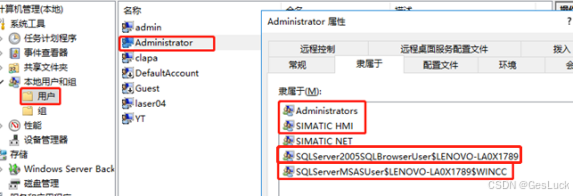

步骤 1：服务器用户配置

1. 打开 “服务器→计算机管理”（右键 “此电脑”→“管理”）。
2. 展开 “本地用户和组→用户”，右键选择目标用户（如laser04，无则新建）→“属性→隶属于”。
3. 点击 “添加”，依次加入 3 个关键用户组（必须全部添加，缺一不可）：
   • Administrators（管理员组，确保系统操作权限）；
   • SIMATIC HMI（WinCC 核心权限组，控制远程访问）；
   • SQLServer2005MSSQLUSER$LENOVO-LA0X1789$WinCC（SQL 数据库组，确保项目数据读写权限）。
4. 点击 “确定”，重启服务器（使权限生效）。

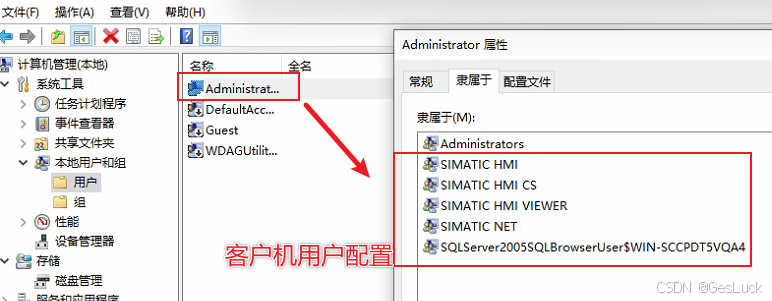

步骤 2：客户机用户配置

1. 同服务器步骤，打开 “客户机→计算机管理→本地用户和组”。
2. 右键laser04用户→“隶属于”，加入 3 个组：
   • Administrators；
   • SIMATIC HMI；
   • SQLServer2005MSSQLUSER$DESKTOP-3JNIV4O$WinCC（客户机计算机名对应的 SQL 组）。
3. 禁用 “Guest” 用户（右键 “Guest”→“属性”，勾选 “账户已禁用”），重启客户机。


方案 2：服务器与客户机 “不同名用户” 配置（备用）

1. 客户机创建本地用户（如client01），按 4.1.1 步骤加入 3 个关键组，设密码。
2. 服务器打开 “计算机管理→用户”，新建client01用户（与客户机同名），设相同密码，加入服务器端 3 个关键组。
3. 重启服务器与客户机，确保跨设备用户身份互通。

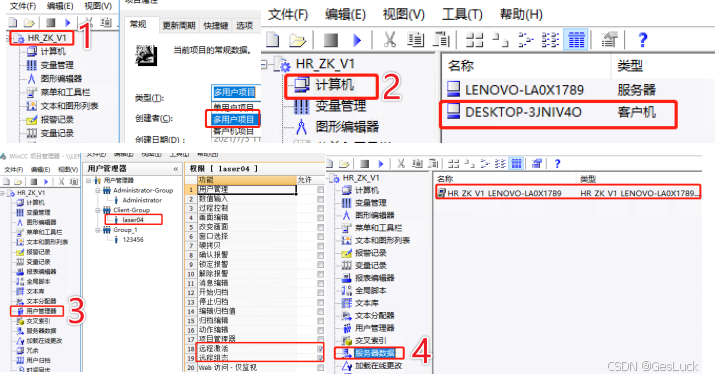

四、项目配置（服务器端核心操作）

配置步骤

1. 修改项目类型
   • 打开服务器 WinCC 项目→“项目管理器→计算机”→右键项目属性→将 “类型” 改为 “多用户项目” 必须设为多用户项目，否则客户机无法识别服务器角色
2. 添加客户机
   • 项目属性→“计算机” 选项卡→点击 “添加”→输入客户机计算机名（如 DESKTOP-3JNIV4O）→保存
3. 配置用户权限
   • 打开 “用户管理器”→新建客户机登录用户（如 user1）→分配至少2 个关键权限：
     • 1000：远程激活
     • 1001：远程组态 无此权限，客户机无法远程打开或操作项目
4. 生成服务器数据包
   • 项目管理器→“服务器数据”→点击 “生成服务器数据包”→保存至项目目录，客户机需通过此数据包识别服务器项目结构，缺失会导致 “找不到启动画面”

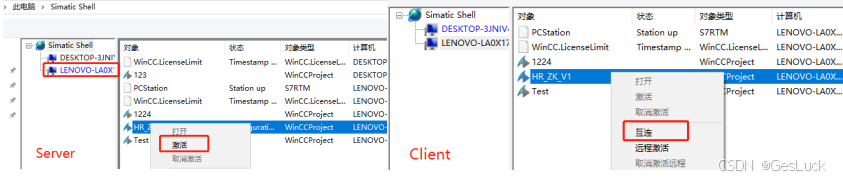

五、项目运行（严格按顺序操作）

服务器端操作

• 打开 “Simatic Shell”（通过 “此电脑→Simatic Shell” 进入）；
• 在服务器计算机名（LENOVO-LA0X1789）下找到目标项目（如 HR_ZK_V1）；
• 右键项目→选择 “激活”，等待项目启动（状态栏显示 “Server 激活”）。

客户机端操作

• 打开 “Simatic Shell”→找到服务器计算机名（LENOVO-LA0X1789）；
• 展开服务器目录，找到目标项目（HR_ZK_V1）；
• 右键项目→选择 “互连”（灰色则说明服务器未激活，需返回服务器检查）；
• 互连成功后，右键项目→“打开”→输入服务器配置的用户（如 user1）及密码，完成登录。

关键注意事项

• 启动顺序：必须先激活服务器项目，再操作客户机，否则客户机会提示 “服务器不可用”；
• Simatic Shell 路径：需通过系统自带 “Simatic Shell” 操作，不可直接双击项目文件启动。

运行状态验证

• 服务器端：打开 WinCC 项目管理器→“工具→服务器 / 客户机连接状态”；在 “客户端连接状态” 选项卡中，可查看客户机的连接状态（“已连接” 为正常，“断开” 需排查通讯或权限）；
• 客户机端：打开监控画面，验证数据同步（如变量值、报警信息）与服务器一致，操作指令（如启停按钮）可正常下发，反馈需完全同步（延迟≤100ms）。

六、常见问题（快速定位）

重启服务器、重新激活项目、重启客户机可解决大部分问题

1. 客户机 Simatic Shell 看不到服务器

   • Simatic Shell 网卡设置错误；（检查客户机 “Simatic Shell→网卡选择”，确保与服务器在同一网卡）
   • 网络未连通；（执行ping 服务器计算机名，排查网络）
   • 客户机用户未加入关键组（ 验证客户机WIndows用户是否在Administrators和SIMATIC HMI组）

2. 客户机项目不可互联（灰色）

   • 服务器未激活项目；（返回服务器，在 Simatic Shell 中激活项目）
   • 服务器项目未设为 “多用户项目” ；（检查服务器项目类型）

3. 客户机打开项目提示 “服务器不可用”


   • 服务器项目未激活；
   • 客户机禁用了 Guest 用户但未配置同名用户；
   • 共享文件夹权限不足（服务器项目文件夹权限）

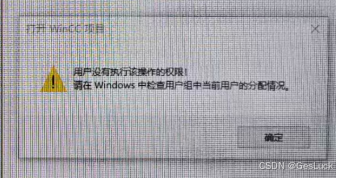

4. 提示 “没有操作的权限”


   • 客户机用户未分配 1000/1001 权限；
   • WIndows用户未加入SIMATIC HMI组

5. 客户机用户名密码不正确


   • WIndow系统用户配置问题（按照用户配置说明重新检查）

6. 客户机未找到启动画面


   • 服务器未生成 “服务器数据包” （服务器端 “项目管理器→服务器数据”→重新生成服务器数据包）
   • 客户机重新 “互连” 项目，自动加载数据包

7. 客户机连接正常但项目一直转圈（无法打开）

   • 客户机 WinCC 软件损坏；（打开客户机本机测试项目，看能否正常打开）
   • 客户机卸载 WinCC→重启→重新安装（注意备份授权，先导出再导入）
   • 服务器删除项目目录下.dfc和.lck锁文件→重启项目
   • 重启服务器

七、经验总结（避坑要点）

1. 用户配置是核心：90% 的权限问题源于 “用户未加入关键组” 或 “服务器 / 客户机用户名不一致”，调试时优先检查用户组和密码；
2. 启动顺序不能错：必须 “服务器先激活，客户机再互连”，反向操作会触发 “服务器不可用” 错误，无其他解决方案；
3. 共享与授权双检查：项目文件夹需确保客户机有读写权限，同时 WinCC 授权需匹配（服务器需 RT 授权，客户机需 Client 授权），缺一不可；
4. 故障排查优先级：先查通讯（ping 计算机名）→再查用户（组与密码）→最后查项目配置（类型、数据包），按此顺序可快速定位问题。

八、附录

参考链接：
WinCC 多用户项目配置
WinCC 权限问题排查

关键文件说明：

• 服务器数据包：项目目录下 “ServerData” 文件夹，客户机互连时自动读取；
• 锁文件：.dfc和.lck，项目异常关闭时生成，删除可解决 “项目无法激活” 问题。

---
