PCIe协议之唤醒篇之 WAKE# 信号

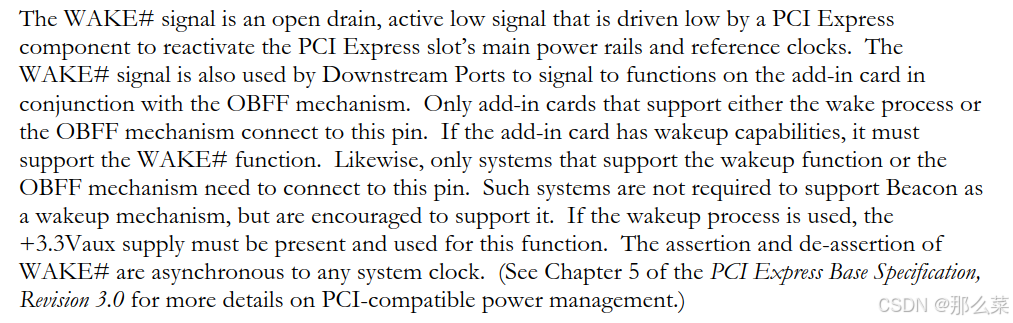

WAKE#信号是一种开漏极、低电平有效的信号，由PCI Express组件驱动为低电平，用于重新激活PCI Express插槽的主电源轨和参考时钟。

该信号还可被DSP下游端口，结合OBFF机制用于向扩展卡上的功能器件发出信号。

仅支持唤醒过程或OBFF机制的扩展卡需要连接此引脚。若扩展卡具备唤醒功能，则必须支持WAKE#信号功能。

同理，仅支持唤醒功能或OBFF机制的系统需要连接此引脚。此类系统不要求支持Beacon作为唤醒机制，但建议予以支持。

若采用唤醒过程，必须存在+3.3Vaux电源并用于此功能。

WAKE#信号的置位和解除置位与任何系统时钟均不同步。（更多关于PCI兼容电源管理的详细信息，请参阅《PCI Express基础规范3.0版》第5章。）

若插槽支持WAKE#信号，该信号会连接至平台的电源管理控制器。WAKE#信号可被并联至多个PCI Express扩展卡连接器，在电源管理控制器端形成单一输入连接；也可为每个连接器单独配置与电源管理控制器的独立连接。热插拔要求在各连接器之间隔离WAKE#信号，并在热插拔/热移除事件期间驱动该信号为无效状态。WAKE#信号的连接器引脚分配请参阅第6.1节。

为实现层级结构恢复，WAKE#信号的发起端与接收端必须使用辅助电源（+3.3Vaux）。系统供应商还须为WAKE#信号提供上拉电阻，其偏置电压基准由辅助电源提供，以支持链路重新激活。需注意，为兼容系统电源管理控制
