面向模块的综合技术之控制集优化（七）

面向模块的综合技术之控制集优化（七）

---

---

前言

---

控制集优化

---

1. 什么是控制集（Control Set）

Xilinx FPGA 里 一个触发器 的控制信号由 4 张票决定：

票名	可选值	说明
CLK	任意时钟 net	时钟域
CE	任意使能 net / 1’b1	高/低有效均可
SR	任意复位/置位 net / 1’b0	高/低有效 + 同步/异步
SR 类型	{SYNC, ASYNC}	由 always 敏感列表决定

只要 任意一张不同，就是 不同控制集。

对于7系列FPGA，每个SLICE中有8个触发器，这8个触发器共享时钟端口、时钟使能端口和置位/复位端口，因此，这8个触发器只有1个控制集

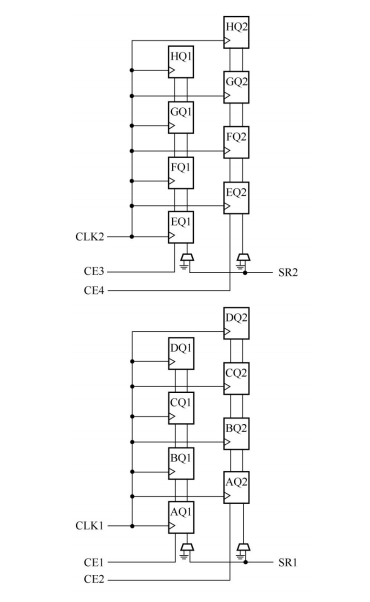

对于UltraScale系列FPGA，每个SLICE包含16个触发器。这16个触发器分为两组：对于上半部分的8个共享时钟端口和置位/复
位端口，每4个端口共享1个使能端口，所以有两组控制集；下半部分的8
个触发器亦是如此。

---

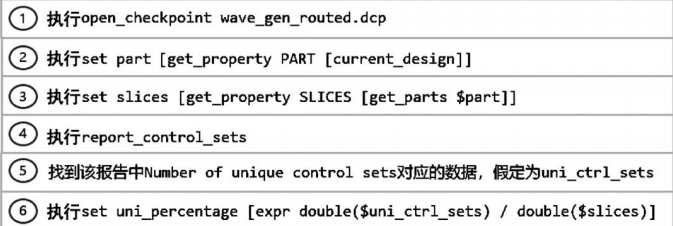

2. 控制集分析

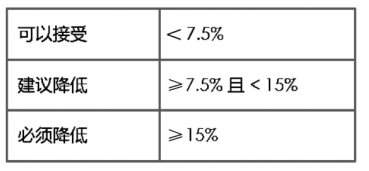

Xilinx给出了控制集百分比指导值

# 一键报表
report_control_sets -verbose -file ctrl.rpt
# 看数量
llength [lsort -unique [get_cells -hier -filter {PRIMITIVE_TYPE =~ FD*.*}]]

经验红线：

• 7-Series ≤ 8 个 / UltraScale ≤ 16 个
• 超过即开始优化，别等 place 失败再回头。

---

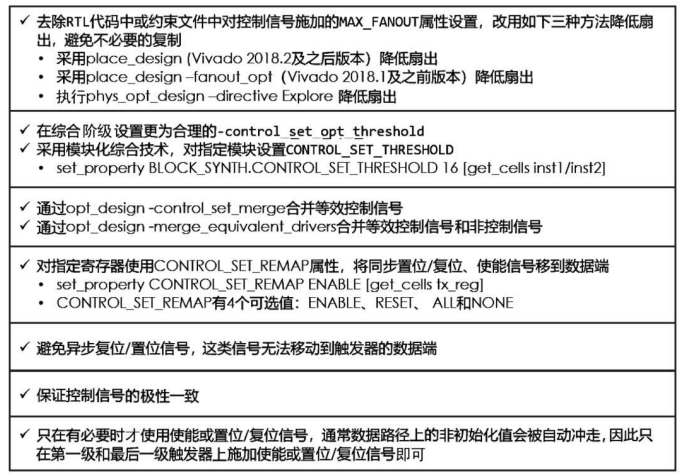

4. 优化四板斧

4.1 合并复位 —— 最大收益

// 优化前：五花八门
always @(posedge clk or negedge rst_a) ...
always @(posedge clk or posedge rst_b) ...// 优化后：统一低电平复位
always @(posedge clk or negedge rst_n)if (!rst_n) ...

• 高电平复位 → 加反相器宏：

assign rst_n = ~rst_p; /* synthesis keep */

• 异步复位 → 如非必要，改 同步释放；可省 SR 类型差异。

4.2 合并 CE —— 无 CE 就造“常有效”CE

wire ce_global = 1'b1;   // 常有效
(* keep *)
reg  a /* CE = ce_global */;
always @(posedge clk)if (ce_global) a <= d;

• 不要直接写 always @(posedge clk) a <= d;
  工具会生成 CE=1'b1 但线名不同 → 仍算独立控制集！

4.3 消灭“集合只有 1 个 FF”的孤岛

# 找出孤岛
report_control_sets -verbose -hierarchy | grep "Count.*1 "

• 孤岛常来自 IP 或手写代码；wrapper 一层，把它的 CE/RST 接到 全局同名牌。

4.4 用 SEQUENTIAL_LATE_CELL + set_case_analysis 告诉工具“常有效”

set_property SEQUENTIAL_LATE_CELL TRUE [get_cells a]
set_case_analysis 1 [get_pins a/ce_global]

防止工具把 1'b1 优化回独立线，导致控制集再次分裂。

---

5. 控制集与 retiming 的联动

// 优化前：不同控制集 → retiming 0 移动
// 优化后：同控制集 → 报告
Retiming moved 12 registers across 37 logic levels
WNS +0.38 ns

同控制集 = 同滑轨 → 寄存器可在 SLICE 内 横向滑、纵向滑，retiming/folding/clockEnableOpt 全开。

---
