【Canvas与旗帜】加拿大旗圆饼

news 2025/10/26 12:25:26

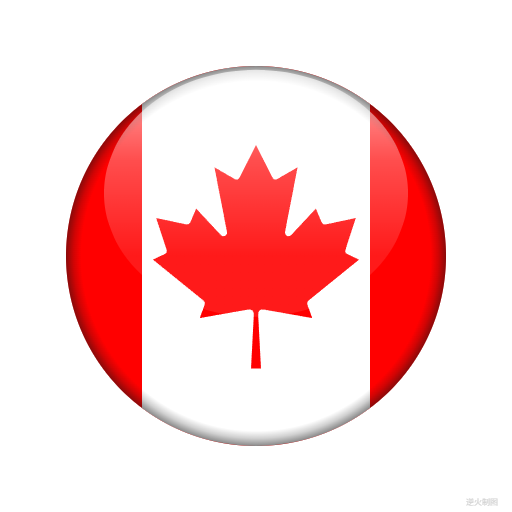

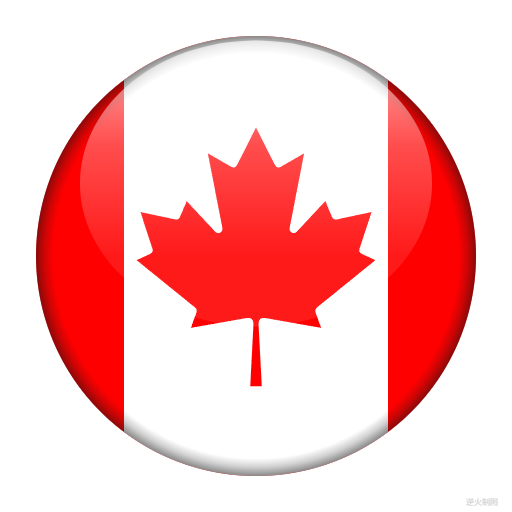

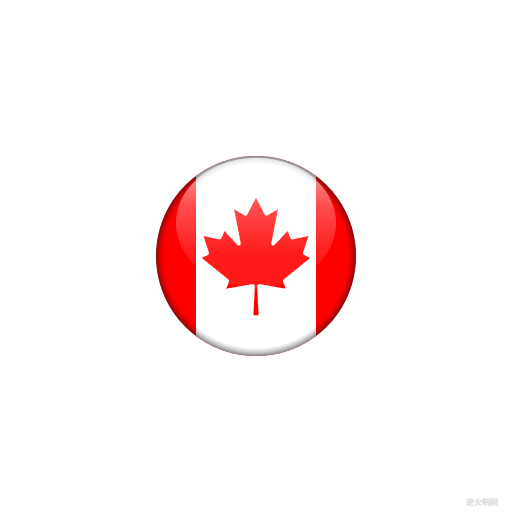

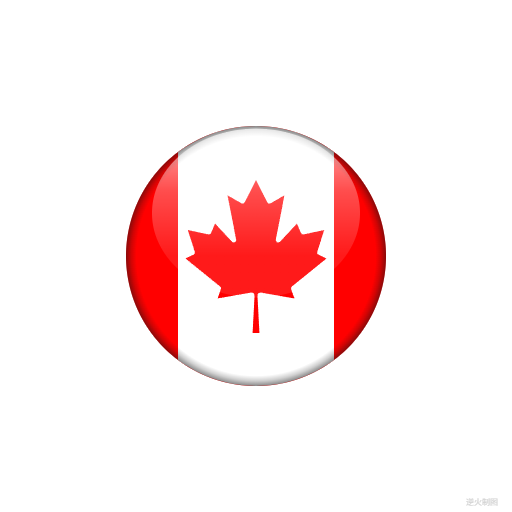

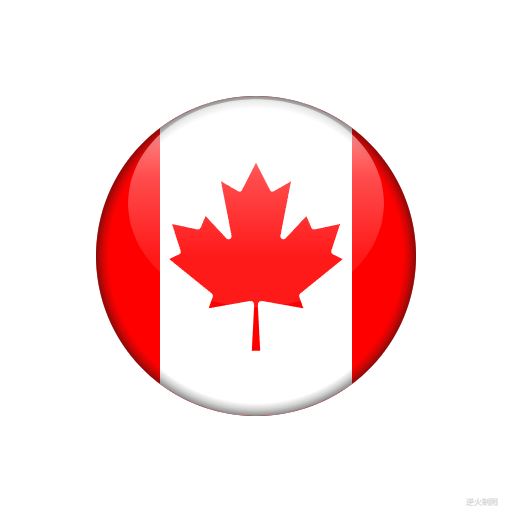

【成图】

1

2

3

4

5

【代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head><title>加拿大旗圆饼 Draft1</title><style type="text/css">.centerlize{margin:0 auto;width:1200px;}</style></head><body onload="init();"><div class="centerlize"><canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.</canvas></div></body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/// canvas的绘图环境
var ctx;// 高宽
const WIDTH=512;
const HEIGHT=512;// 舞台对象
var stage;//-------------------------------
// 初始化
//-------------------------------
function init(){// 获得canvas对象var canvas=document.getElementById('myCanvas');  canvas.width=WIDTH;canvas.height=HEIGHT;// 初始化canvas的绘图环境ctx=canvas.getContext('2d');  ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移// 准备stage=new Stage();    stage.init();// 开幕animate();
}// 播放动画
function animate(){    stage.update();    stage.paintBg(ctx);stage.paintFg(ctx);     // 循环if(true){//sleep(100);window.requestAnimationFrame(animate);   }
}// 舞台类
function Stage(){// 初始化this.init=function(){}// 更新this.update=function(){    }// 画背景this.paintBg=function(ctx){ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏    }// 画前景this.paintFg=function(ctx){// 底色/*ctx.save();ctx.fillStyle = "white";ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);ctx.restore();*/const R=220;//基准尺寸var ct=createPt(0,0);// ct=center// #1 ctx.save();    var r=R*1.00;drawSolidCircle(ctx,ct.x,ct.y,r,"red");ctx.restore();// #2 旗面ctx.save();    var r=R*1.00;ctx.beginPath();ctx.arc(ct.x,ct.y,r,0,Math.PI*2,false);ctx.clip();var h=2*r;var w=h*0.6;ctx.fillStyle="white";drawRect(ctx,ct.x,ct.y,w,h);ctx.fill();ctx.fillStyle="red";drawMapleLeave(ctx,ct.x,ct.y,h/2*400/480*0.7);ctx.fill();ctx.restore();// #3 边缘加深ctx.save();    var r=R*1.00;var gnt=ctx.createRadialGradient(0,0,0,0,0,r);gnt.addColorStop(0,"rgba(255,255,255,0)");gnt.addColorStop(0.92,"rgba(25,25,25,0.0)");gnt.addColorStop(0.96,"rgba(20,20,20,0.2)");gnt.addColorStop(1,"rgba(20,20,20,0.5)");drawSolidCircle(ctx,ct.x,ct.y,r,gnt);ctx.restore();// #4 椭圆形玻璃光ctx.save();    var r=R*1.00;var gnt=ctx.createLinearGradient(0,-r,0,0);gnt.addColorStop(0,"rgba(255,255,255,0.7)");gnt.addColorStop(0.5,"rgba(255,255,255,0.3)");gnt.addColorStop(1,"rgba(255,255,255,0.1)");ctx.fillStyle=gnt;drawTuoYuan(ctx,0,-r*0.33,r*1.6,r*1.3); ctx.fill();ctx.restore();    writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权}
}/*------------------------------------------------------------------------
专有函数:用于绘制加拿大枫叶轮廓
ctx：绘图上下文
x:枫叶中心点横坐标
y:枫叶中心点纵坐标
r:枫叶中心点到枫叶最上点的距离
------------------------------------------------------------------------*/
function drawMapleLeave(ctx,x,y,r){const R=400;var base=createPt(x,y);// ct=centervar a=getPosition(base,-18,406,r)var c=getPosition(base,-203,224,r)var b=getJoint(a.x,a.y,-Math.tan(getRadian(87)),c.x,c.y,-Math.tan(getRadian(10)));var e=getPosition(base,-372,13,r)var d=getJoint(c.x,c.y,-Math.tan(getRadian(70)),e.x,e.y,+Math.tan(getRadian(39)));var g=getPosition(base,-360,-137,r);var f=getJoint(e.x,e.y,-Math.tan(getRadian(25)),g.x,g.y,+Math.tan(getRadian(360-288)));var i=getPosition(base,-216,-171,r);var h=getJoint(g.x,g.y,+Math.tan(getRadian(12)),i.x,i.y,+Math.tan(getRadian(23+90)));var k=getPosition(base,-150,-320,r);var j=getJoint(i.x,i.y,+Math.tan(getRadian(360-313)),k.x,k.y,+Math.tan(getRadian(90-11)));var m=getPosition(base,0,-400,r);var l=getJoint(k.x,k.y,+Math.tan(getRadian(360-330)),m.x,m.y,+Math.tan(getRadian(117)));var n=getMirrorPt(l);var o=getMirrorPt(k);var p=getMirrorPt(j);var q=getMirrorPt(i);var rr=getMirrorPt(h);var s=getMirrorPt(g);var t=getMirrorPt(f);var u=getMirrorPt(e);var v=getMirrorPt(d);var w=getMirrorPt(c);var xx=getMirrorPt(b);var yy=getMirrorPt(a);var b1=createPt3(b,19/(R/r)/Math.tan(getRadian(77/2)),getRadian(93));var b2=createPt3(b,19/(R/r)/Math.tan(getRadian(77/2)),getRadian(170));var x1=getMirrorPt(b2);var x2=getMirrorPt(b1);var d1=createPt3(d,13/(R/r)/Math.tan(getRadian(109/2)),getRadian(110));var d2=createPt3(d,13/(R/r)/Math.tan(getRadian(109/2)),Math.PI+getRadian(39));var v1=getMirrorPt(d2);var v2=getMirrorPt(d1);var f1=createPt3(f,13/(R/r)/Math.tan(getRadian(97/2)),Math.PI-getRadian(25));var f2=createPt3(f,13/(R/r)/Math.tan(getRadian(97/2)),Math.PI+getRadian(72));var t1=getMirrorPt(f2);var t2=getMirrorPt(f1);var h1=createPt3(h,13/(R/r)/Math.tan(getRadian(101/2)),Math.PI+getRadian(12));var h2=createPt3(h,13/(R/r)/Math.tan(getRadian(101/2)),-getRadian(67));var r1=getMirrorPt(h2);var r2=getMirrorPt(h1);var radius=13/(R/r);var j1=createPt3(j,radius/Math.tan(getRadian(32/2)),Math.PI+getRadian(47));var j2=createPt3(j,radius/Math.tan(getRadian(32/2)),Math.PI+getRadian(47+32));var oj=createPt3(j1,radius,getRadian(47)-Math.PI/2);var p1=getMirrorPt(j2);var p2=getMirrorPt(j1);var pj=getMirrorPt(oj);var l1=createPt3(l,13/(R/r)/Math.tan(getRadian(87/2)),Math.PI+getRadian(30));var l2=createPt3(l,13/(R/r)/Math.tan(getRadian(87/2)),-getRadian(63));var n1=getMirrorPt(l2);var n2=getMirrorPt(l1);ctx.beginPath();ctx.moveTo(a.x,a.y);ctx.lineTo(b1.x,b1.y);ctx.quadraticCurveTo(b.x,b.y,b2.x,b2.y);ctx.lineTo(c.x,c.y);ctx.lineTo(d1.x,d1.y);ctx.quadraticCurveTo(d.x,d.y,d2.x,d2.y);ctx.lineTo(e.x,e.y);ctx.lineTo(f1.x,f1.y);ctx.quadraticCurveTo(f.x,f.y,f2.x,f2.y);ctx.lineTo(g.x,g.y);ctx.lineTo(h1.x,h1.y);ctx.quadraticCurveTo(h.x,h.y,h2.x,h2.y);ctx.lineTo(i.x,i.y);ctx.lineTo(j1.x,j1.y);ctx.arc(oj.x,oj.y,13/(R/r),Math.PI/2+getRadian(41),-getRadian(11),true);ctx.lineTo(k.x,k.y);ctx.lineTo(l1.x,l1.y);ctx.quadraticCurveTo(l.x,l.y,l2.x,l2.y);ctx.lineTo(m.x,m.y);ctx.lineTo(n1.x,n1.y);ctx.quadraticCurveTo(n.x,n.y,n2.x,n2.y);ctx.lineTo(o.x,o.y);ctx.lineTo(p1.x,p1.y);ctx.arc(pj.x,pj.y,13/(R/r),Math.PI+getRadian(11),getRadian(49),true);ctx.lineTo(q.x,q.y);ctx.lineTo(r1.x,r1.y);ctx.quadraticCurveTo(rr.x,rr.y,r2.x,r2.y);ctx.lineTo(s.x,s.y);ctx.lineTo(t1.x,t1.y);ctx.quadraticCurveTo(t.x,t.y,t2.x,t2.y);ctx.lineTo(u.x,u.y);ctx.lineTo(v1.x,v1.y);ctx.quadraticCurveTo(v.x,v.y,v2.x,v2.y);ctx.lineTo(w.x,w.y);ctx.lineTo(x1.x,x1.y);ctx.quadraticCurveTo(xx.x,xx.y,x2.x,x2.y);ctx.lineTo(yy.x,yy.y);ctx.closePath();
}// 得到左右镜像点，drawMapleLeave的跟班函数
function getMirrorPt(origin){return createPt(-origin.x,origin.y);
}// 取得按原图比例点的位置，drawMapleLeave的跟班函数
function getPosition(base,x,y,r){const R=400;return createPt(base.x+x/R*r,base.y+y/R*r);
}// 取得两直线交点，drawMapleLeave的跟班函数
function getJoint(x1,y1,k1,x2,y2,k2){var x=(y1-y2+k2*x2-k1*x1)/(k2-k1);var y=k1*(x-x1)+y1;return createPt(x,y);
}/*------------------------------------------------------------------------
常用函数:写出环形文字的函数
ctx：绘图上下文
x:环中心点横坐标
y:环中心点纵坐标
r:环半径
centerAngle：文字中心角度
fanAngle：左右辐角
text:文字
textSize：文字大小
textColor：文字颜色
textFont：文字字体
clockwise: 顺逆时针 false=顺时针，true=逆时针
------------------------------------------------------------------------*/
function loopText(ctx,x,y,r,centerAngle,fanAngle,text,textSize,textColor,textFont,clockwise){var arr=text.split("");var n=arr.length;var part=2*fanAngle/n;for(var i=0;i<arr.length;i++){var theta;if (clockwise==false){theta=centerAngle-fanAngle+part/2+i*part;// 顺时针的情况}else{theta=centerAngle+fanAngle-part/2-i*part;// 逆时针的情况}var p=createPt2(x,y,r,theta);ctx.save();ctx.translate(p.x,p.y);if(clockwise==false){ctx.rotate(theta+Math.PI/2);}else{ctx.rotate(theta-Math.PI/2);}writeText(ctx,0,0,arr[i],textSize+"px "+textFont,textColor)ctx.restore();}
}/*--------------------------------------------------
常用函数:绘制标准正五角星轮廓,可描边，可填充
ctx:绘图上下文
x:五角星中心横坐标
y:五角星中心纵坐标
R:五角星中心到顶点的距离
---------------------------------------------------*/
function draw5Star(ctx,x,y,R){var r=R*Math.sin(Math.PI/10)/Math.sin(Math.PI/10*7);var arr=[0,0,0,0,0,0,0,0,0,0];// 顶五点for(var i=0;i<5;i++){var theta=i*Math.PI/5*2-Math.PI/10;var x1=R*Math.cos(theta)+x;var y1=R*Math.sin(theta)+y;arr[i*2]=createPt(x1,y1);}// 内五点for(var i=0;i<5;i++){var theta=i*Math.PI/5*2+Math.PI/10;var x1=r*Math.cos(theta)+x;var y1=r*Math.sin(theta)+y;arr[i*2+1]=createPt(x1,y1);}ctx.beginPath();for(var i=0;i<arr.length;i++){ctx.lineTo(arr[i].x,arr[i].y);}ctx.closePath();
}/*----------------------------------------------------------
常用函数:用于绘制扇形
ctx:绘图上下文
x:扇形圆心心横坐标
y:扇形圆心纵坐标
rIn:扇形内径
rOut:扇形外径
startAngle:起始角度
endAngle:中止角度
----------------------------------------------------------*/
function drawFan(ctx,x,y,rIn,rOut,startAngle,endAngle){var a=createPt(x+rIn*Math.cos(startAngle),y+rIn*Math.sin(startAngle));var b=createPt(x+rOut*Math.cos(startAngle),y+rOut*Math.sin(startAngle));var c=createPt(x+rOut*Math.cos(endAngle),y+rOut*Math.sin(endAngle));var d=createPt(x+rIn*Math.cos(endAngle),y+rIn*Math.sin(endAngle));ctx.beginPath();ctx.moveTo(a.x,a.y);ctx.lineTo(b.x,b.y);ctx.arc(x,y,rOut,startAngle,endAngle,false);ctx.lineTo(c.x,c.y);ctx.lineTo(d.x,d.y);ctx.arc(x,y,rIn,endAngle,startAngle,true);ctx.closePath();
}/*------------------------------------------------------------------------常用函数：drawEllipse函数的套娃函数ctx：绘图上下文x:椭圆中心点横坐标y:椭圆中心点纵坐标width：椭圆宽height：椭圆高
------------------------------------------------------------------------*/
function drawTuoYuan(ctx,x,y,width,height){drawEllipse(ctx,x-width/2,y-height/2,width,height);
}/*------------------------------------------------------------------------常用函数：使用贝塞尔三次曲线拟近椭圆，该方法比原生的ellipse函数消耗小很多。ctx：绘图上下文x:椭圆左极点横坐标(注意不是中心点)y:椭圆左极点纵坐标(注意不是中心点)width：椭圆宽height：椭圆高注：该方法摘录自 张磊著《HTML5实验室-Canvas世界》，电子工业出版社出版
------------------------------------------------------------------------*/
function drawEllipse(ctx,x,y,width,height){var k=0.55228475;var ox=(width/2)*k;var oy=(height/2)*k;var xe=x+width;var ye=y+height;var xm=x+width/2;var ym=y+height/2;ctx.beginPath();ctx.moveTo(x,ym);ctx.bezierCurveTo(x,ym-oy,xm-ox,y,xm,y);ctx.bezierCurveTo(xm+ox,y,xe,ym-oy,xe,ym);ctx.bezierCurveTo(xe,ym+oy,xm+ox,ye,xm,ye);ctx.bezierCurveTo(xm-ox,ye,x,ym+oy,x,ym);ctx.closePath();
}/*----------------------------------------------------------
基础函数:用于从角度取得弧度，便于微调
degree:角度值，如30，60，90
返回值:弧度值，如PI/6,PI/3,PI/2
----------------------------------------------------------*/
function getRadian(degree){return degree/180*Math.PI;
}/*----------------------------------------------------------
基础函数:用于取得两点间距离
p1:起点
p1:终点
----------------------------------------------------------*/
function getDistance(p1,p2){return Math.sqrt((p1.x-p2.x)*(p1.x-p2.x)+(p1.y-p2.y)*(p1.y-p2.y));
}/*----------------------------------------------------------
基础函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){ctx.beginPath();ctx.moveTo(x-width/2,y-height/2);ctx.lineTo(x+width/2,y-height/2);ctx.lineTo(x+width/2,y+height/2);ctx.lineTo(x-width/2,y+height/2);ctx.closePath();
}/*----------------------------------------------------------
基础函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){ctx.fillStyle=style;ctx.beginPath();ctx.arc(x,y,r,0,Math.PI*2,false);ctx.closePath();ctx.fill();
}/*----------------------------------------------------------
基础函数:创建一个二维坐标点
base:基准点,入参必需有x和y两参数
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt3(base,radius,theta){var retval={};retval.x=base.x+radius*Math.cos(theta);retval.y=base.y+radius*Math.sin(theta);return retval;
}/*----------------------------------------------------------
基础函数:创建一个二维坐标点
baseX:基准点横坐标
baseY:基准点纵坐标
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt2(baseX,baseY,radius,theta){var retval={};retval.x=baseX+radius*Math.cos(theta);retval.y=baseY+radius*Math.sin(theta);return retval;
}/*----------------------------------------------------------
基础函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){var retval={};retval.x=x;retval.y=y;return retval;
}/*----------------------------------------------------------
基础函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {const date = Date.now();let currDate = null;while (currDate - date < milliSeconds) {currDate = Date.now();}
}/*----------------------------------------------------------
基础函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){ctx.save();ctx.textBaseline="bottom";ctx.textAlign="center";ctx.font = font;ctx.fillStyle=color;ctx.fillText(text,x,y);ctx.restore();
}/*-------------------------------------------------------------
了却心中夙愿，是人生快事一件。
如果消灭宿敌，只怕还要快乐许多。
--------------------------------------------------------------*/
//-->
</script>

END
