【FPGA】38译码器板级验证

一、硬件平台

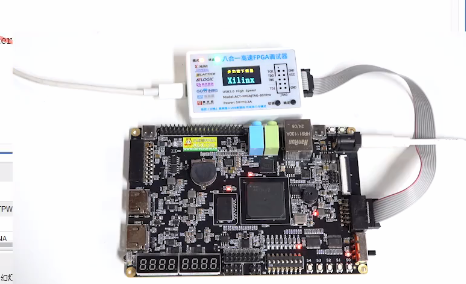

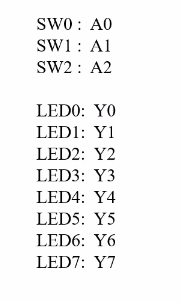

用拨码开关表示输入，led灯表示输出

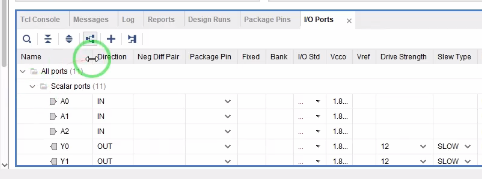

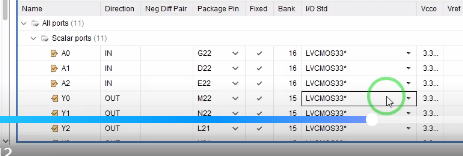

管脚对应

展开看不到就拉开name

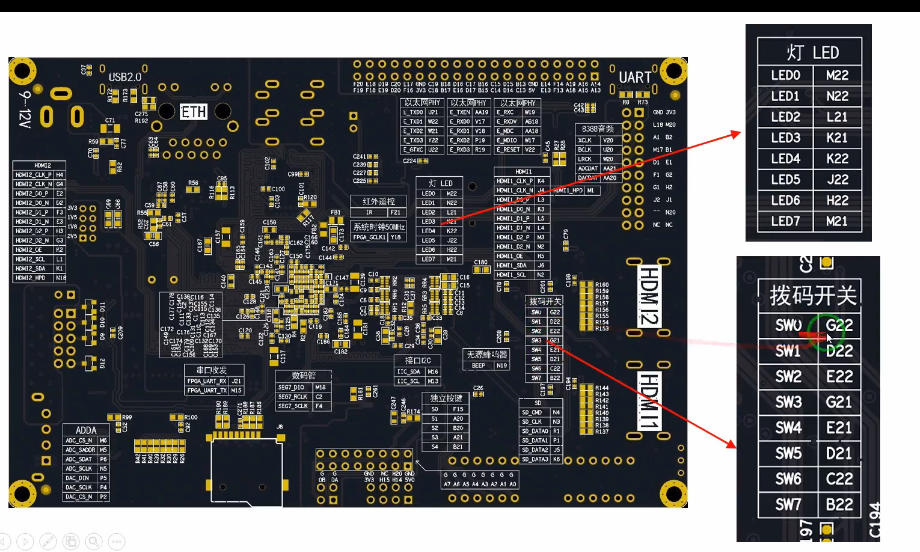

可以根据开发板后面的管脚编号进行分配

ctrl+s保存，并进行命名

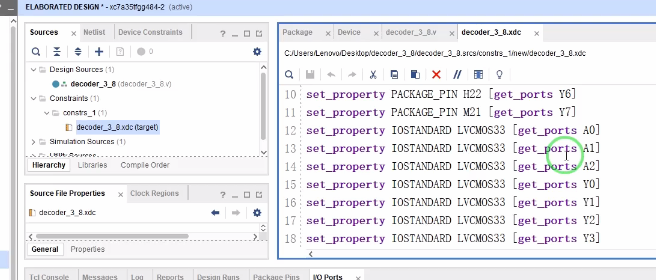

二、查看xdc文件

三、产生bit文件

点击

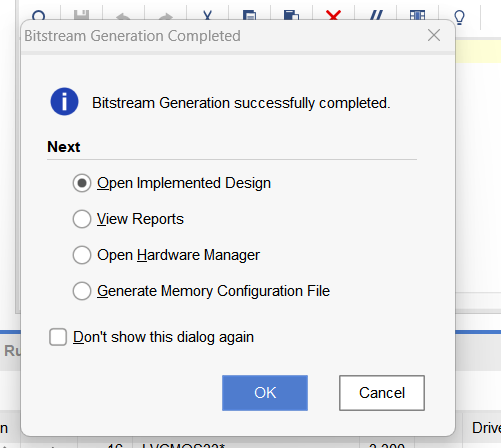

等待生成，然后点击取消

四、烧录

打开硬件管理器

找到对应芯片

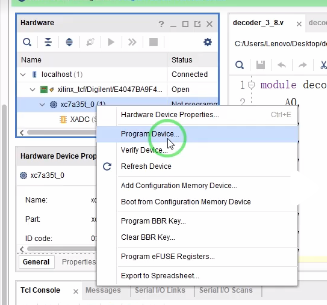

右键芯片型号点击program device

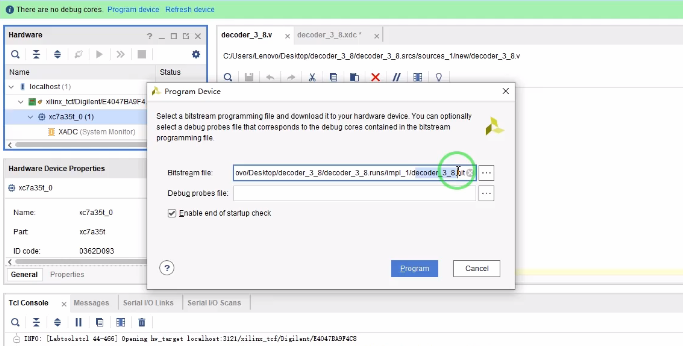

点击program就可以烧录

五、观察现象

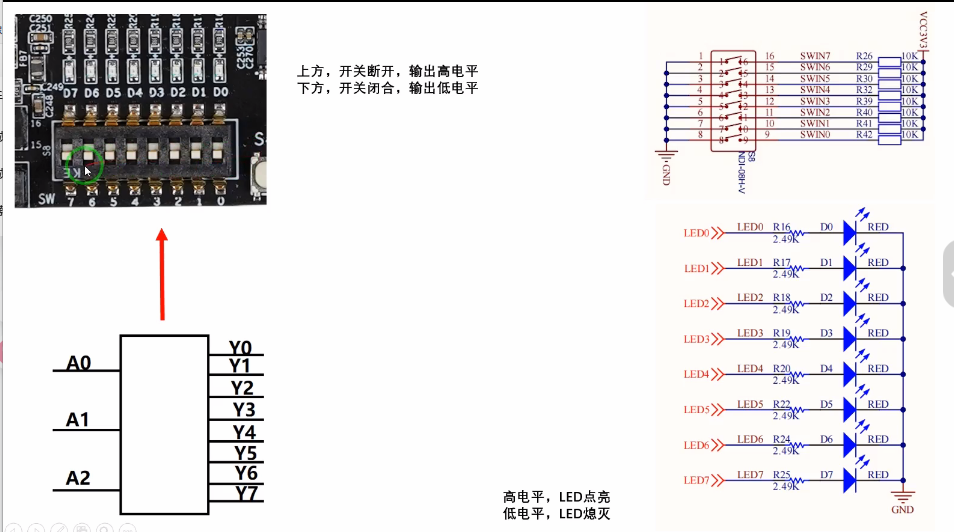

拨动开关观察是否符合仿真现象
