02_prometheus监控&Grafana展示

1.prometheus监控docker容器

1.1cAdvisor介绍

要监控docker状态，需要一个软件叫做cAdvisor，是Google开源的容器监控和性能分析工具，专门是为了容器而生，可以用于收集正在运行的容器资源和性能信息。

cadvisor不仅可以搜集⼀台机器上所有运⾏的容器信息，还提供基础查询界⾯和http接⼝，方便其他组件如Prometheus进⾏数据抓取。
cAdvisor可以对节点机器上的资源及容器进⾏实时监控和性能数据采集，包括CPU使⽤情况、内存使⽤情况、⽹络吞吐量及⽂件系统使⽤情况。
Cadvisor使用go语言开发，在k8s中集成kubelet 里作为默认项启动，官方标配

1.2 docker方式部署Cadvisor

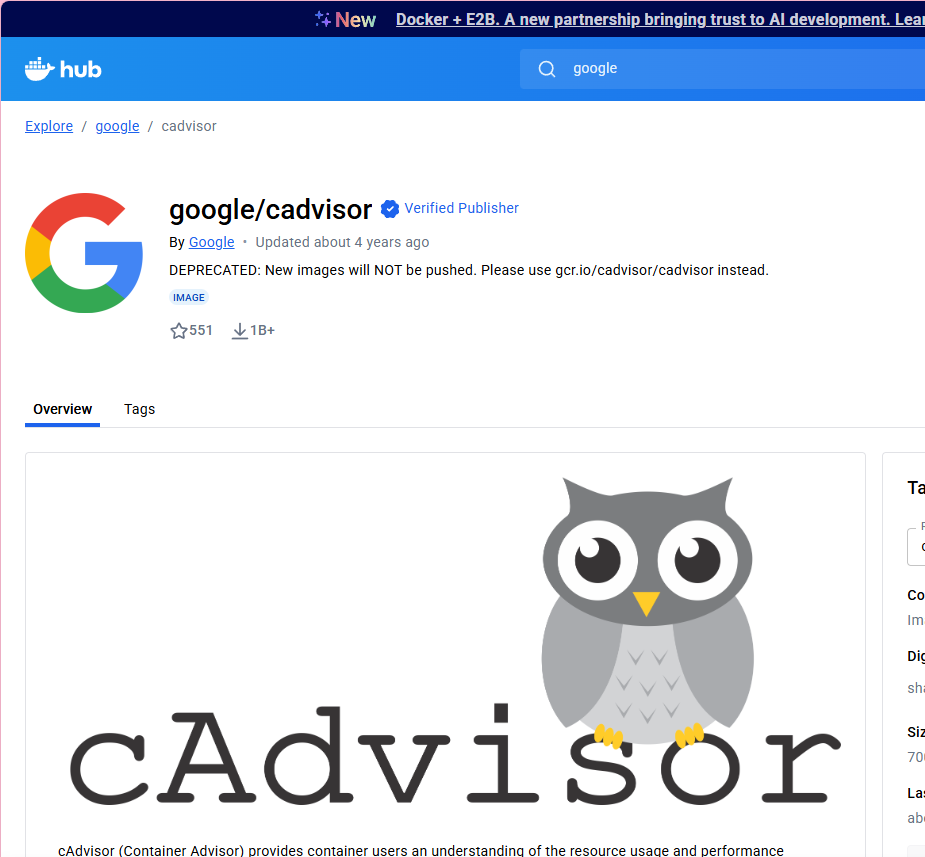

去官网上看看

在这里插入图片描述

拉取镜像

docker pull google/cadvisor:v0.32.0

运⾏单个cAdvisor来监控整个Docker主机，被监控端安装完Docker后，就可以添加cAdvisor容器了，这⾥假定被监控主机ip为172.16.213.31，执⾏如下命令部署cAdvisor容器服务：

docker run \
--volume=/:/rootfs:ro \
--volume=/var/run:/var/run:ro \
--volume=/sys:/sys:ro \
--volume=/var/lib/docker/:/var/lib/docker:ro \
--volume=/dev/disk/:/dev/disk:ro \
--publish=8080:8080 \
--detach=true \
--name=cadvisor \
--restart=always \
google/cadvisor:v0.32.0

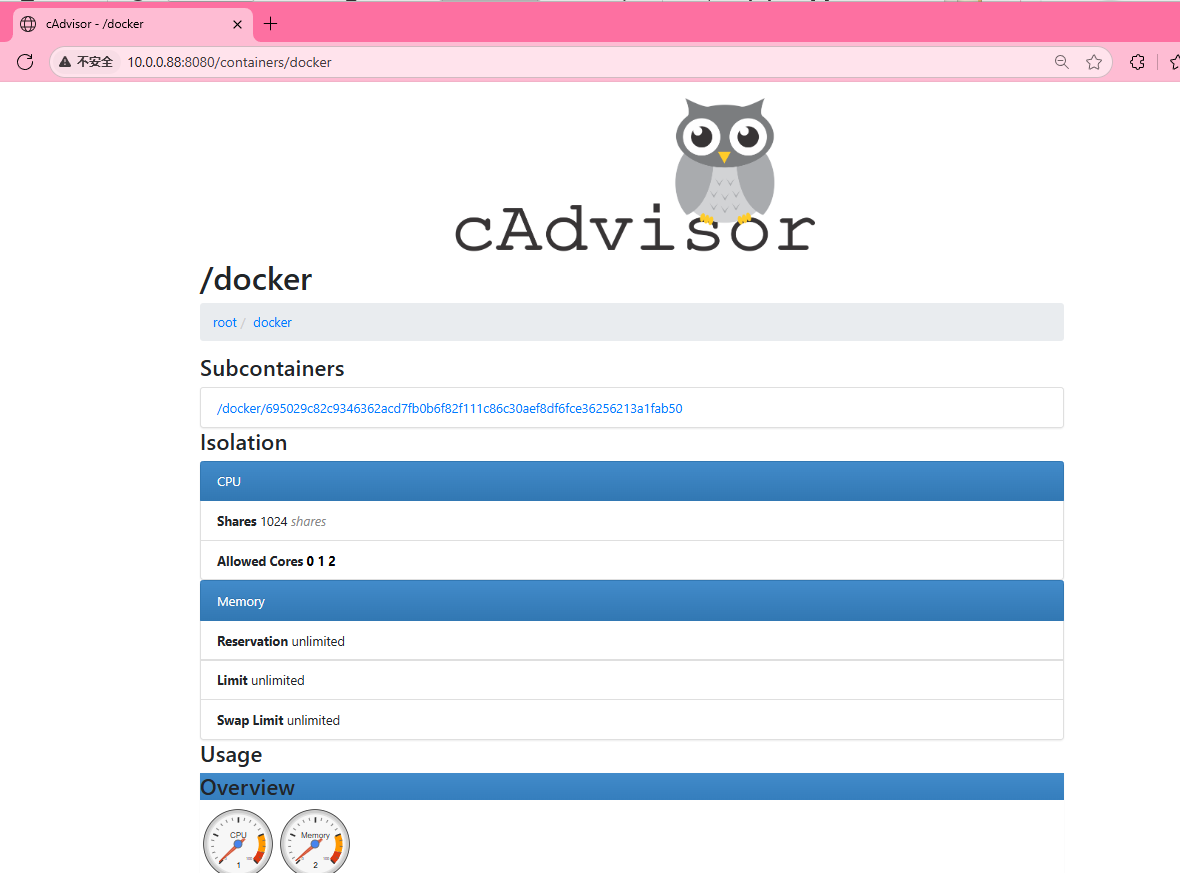

访问Cadvisor查询界面和http接口，可访问ip:8080打开web界面

在这里插入图片描述

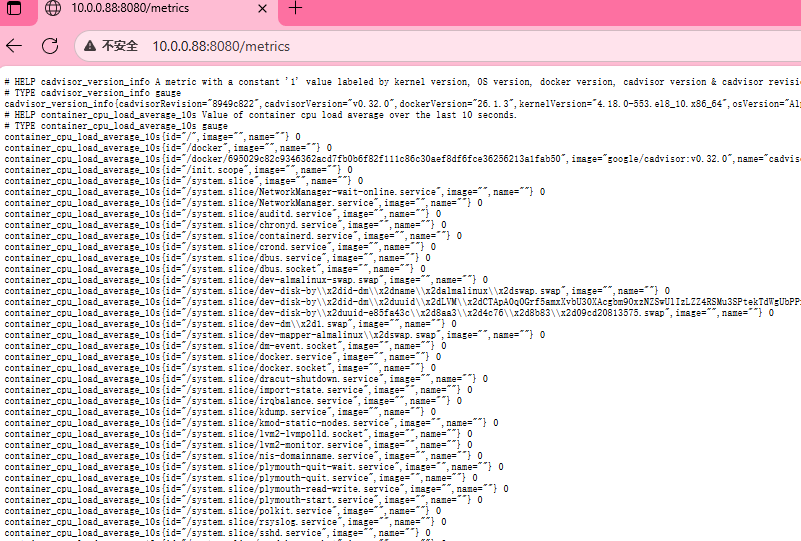

这个也提供了prometheus访问的接口，可以访问ip:8080/metrics

在这里插入图片描述

为了监控主机基础服务状态，还需要安装node-exporter服务，对node-exporter的安装：

配置prometheus

修改配置文件prometheus .yaml在默认的prometheus的static_configs下面添加新的主机ip

# 在最后一行添加
- job_name: "docker"static_configs:- targets: ["localhost:8080"]labels:instance: docker-test

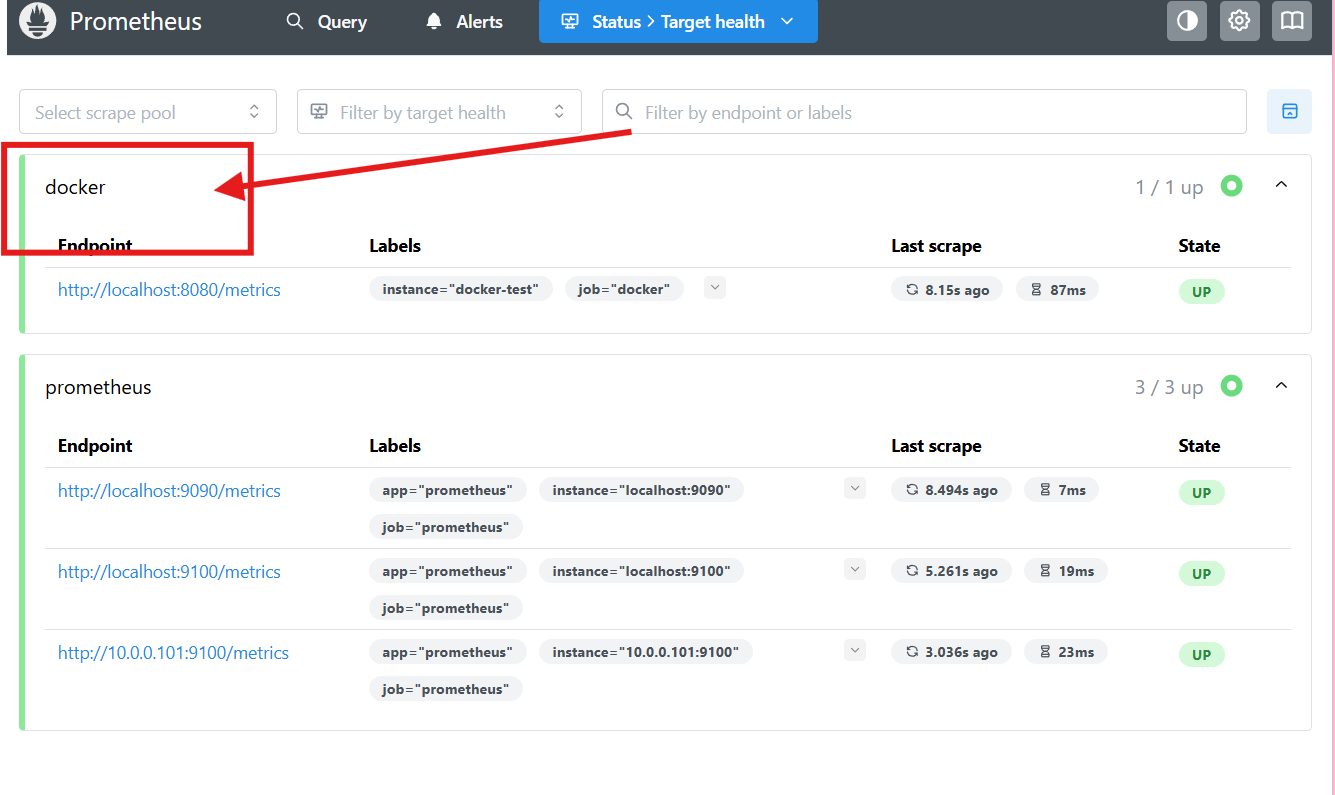

检查

在这里插入图片描述

2.Grafana和Promtheus监控可视化

2.1Grafana基础知识

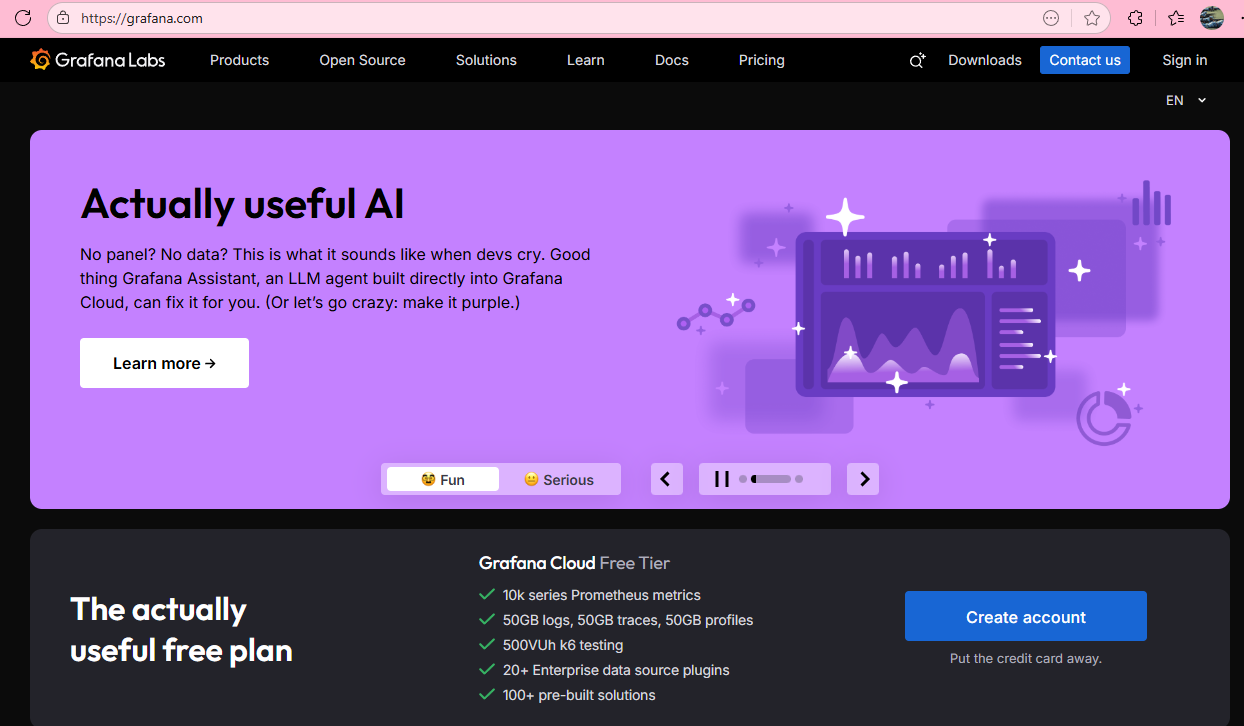

Grafana是一个开源的指标检查和可视化工具，官网https://grafana.com/，常用于展示设施的时间序列和应用程序运行分析，Grafana的dashboard展示非常好，绝对是运维提升可视化监控的一大利器

数据源（datasource）

数据的存储源，它定义了将⽤什么⽅式来查询数据展⽰在grafana上⾯，不同的datasource拥有不同的查询语法，grafana⽀持多种数据源，官⽅⽀持以下数据源：Graphite，InfluxDB，OpenTSDB，Prometheus，Elasticsearch，CloudWatch。每个数据源的查询语⾔和能⼒各不同，我们可以将来⾃多个数据源的数据组合到⼀个仪表盘中，但是每个⾯板都绑定到属于特定组织的特定数据源。

在这里插入图片描述

2.2Grafana的安装配置

Grafana的安装简单，也可以通过docker镜像的方式进行安装，还可以下载rpm进行安装。

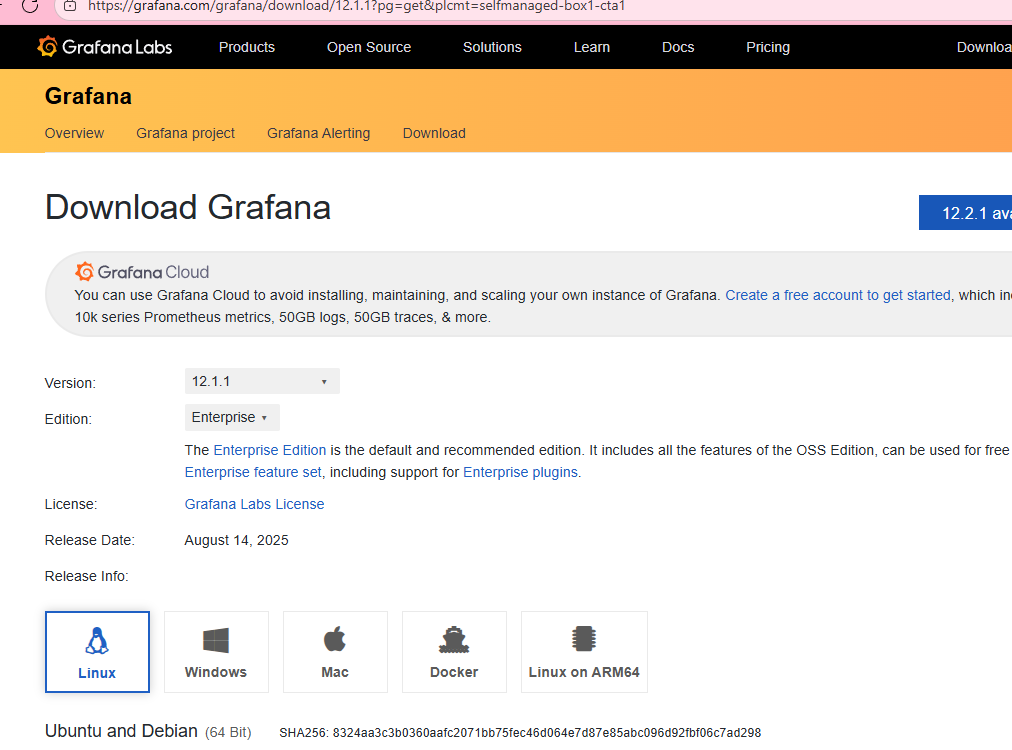

也可以从https://grafana.com/get 下载Grafana安装包，然后根据需要的系统平台性能下载即可，

在这里插入图片描述

[root@prometheus-333 prometheus]# yum localinstall grafana-enterprise_12.1.1_16903967602_linux_amd64.rpm [root@localhost ~]# systemctl enable grafana-server #开启⾃启动
[root@localhost ~]# systemctl start grafana-server #启动服务
[root@localhost ~]# systemctl status grafana-server #查看服务是否正常启动

Grafana的配置文件位于/etc/grafana/grafana.ini一般情况下无需要修改配置文件，安装就用。

2.3安装grafana插件

grafana提供了很多插件，通过https://grafana.com/grafana/plugins/查看，

查看有什么插件可以安装

grafana-cli plugins list-remote

安装⼀个clock-panel插件，这个插件是个时钟插件，可以在dashboard上显⽰时间⽤

grafana-cli plugins install grafana-clock-panel

2.4配置prometheus数据源

访问本地ip:3000端口

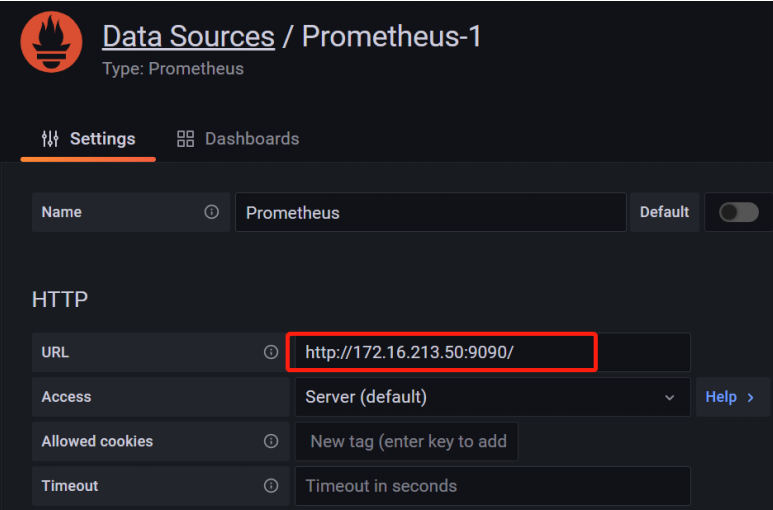

Grafana已经默认⾃带了Prometheus数据源，所以⽆需安装插件，直接使⽤即可。这⾥将添加Prometheus作为数据源，如下图所⽰，指定数据源类型为Prometheus并且设置Prometheus的访问地址即可：

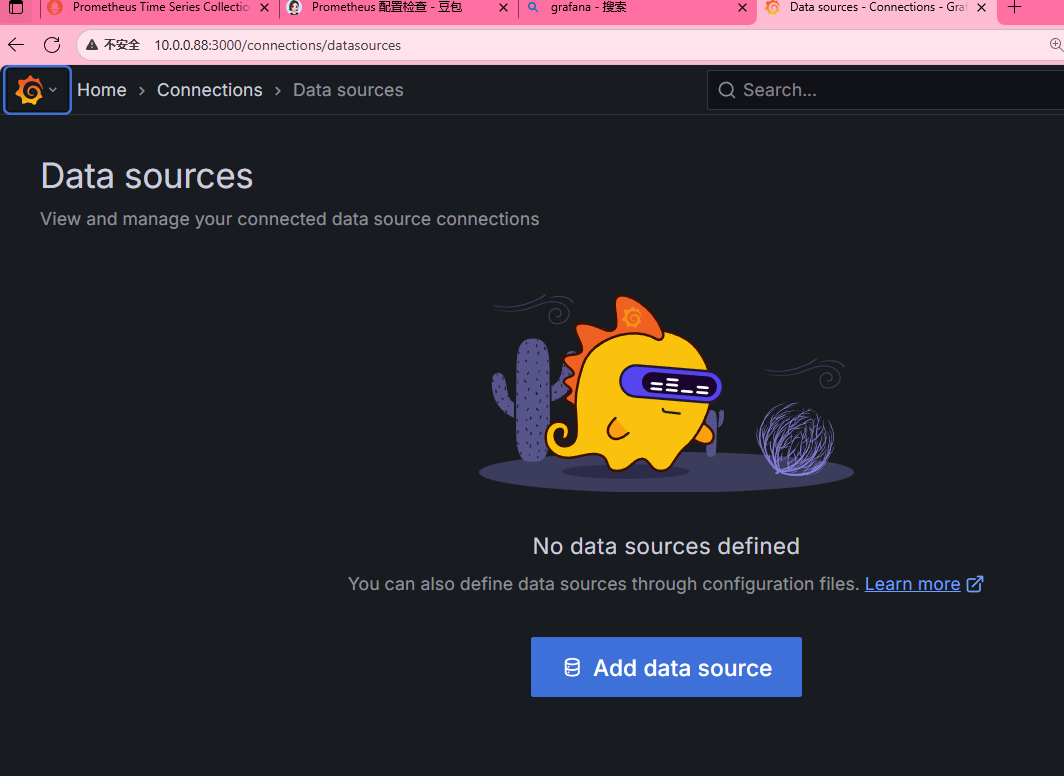

添加数据源Add Data Sources

在这里插入图片描述

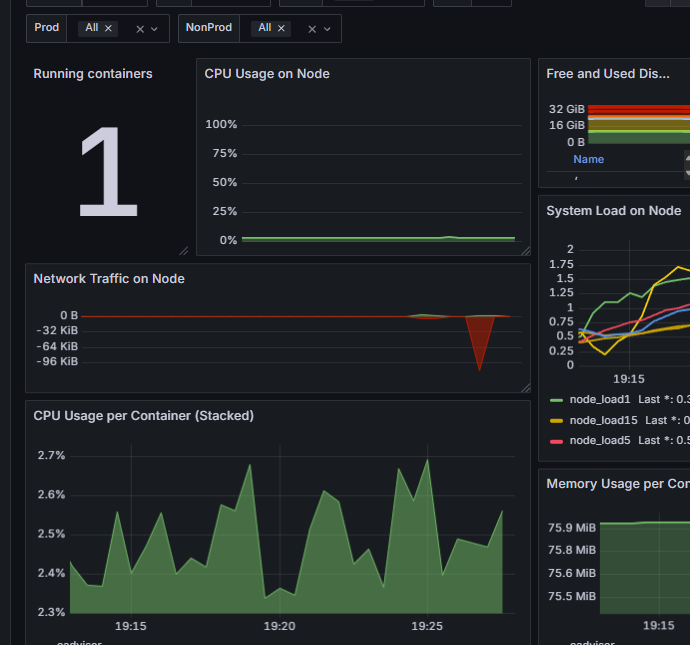

配置好数据源后就要进行对Dashboard进行选择官方模版
Grafana dashboards | Grafana Labs
这里有不错的dashboadr模版

1860 Node Exporter Full
9965 Blackbox Exporter 0.14 for Prometheus 监控展⽰看板
8919 1 Node Exporter for Prometheus Dashboard CN v20201010
10619 Docker Container & Host Metrics
193 Docker monitoring
14841 Docker monitoring
