EPLAN电气设计常见报错与解决方案（一）
EPLAN电气设计常见报错与解决方案（一）
在EPLAN的制图过程中，大家经常会遇到一些问题，比如在部件管理、PLC配置或者软件设置等方面都有可能出现问题，会给大家在绘图的时候带来一定的挑战。下面汇总了一些常见问题的原因与解决办法，希望对大家有所帮助。
部件与符号管理问题
部件和符号在EPLAN项目图纸设计中非常重要，经常遇到的问题大多是因为定义不完整或匹配错误。
部件功能模板定义不全：当你插入设备时，系统会提示“显示:已被选择的部件必须包含下列信息:宏、功能模板、符号文件以及符号编号”，这是因为部件的功能模板定义不完整。
解决方法与步骤

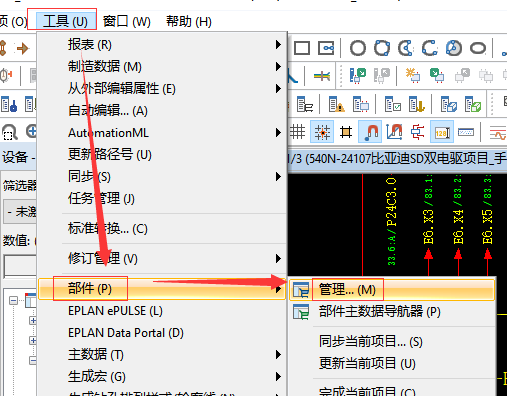

- 打开部件管理器：在 EPLAN 菜单栏中，依次点击 “工具 > 部件 > 管理”，打开“部件管理”对话框。
- 定位并编辑部件：在部件管理器的左侧部件列表中找到并选中那个报错的部件。

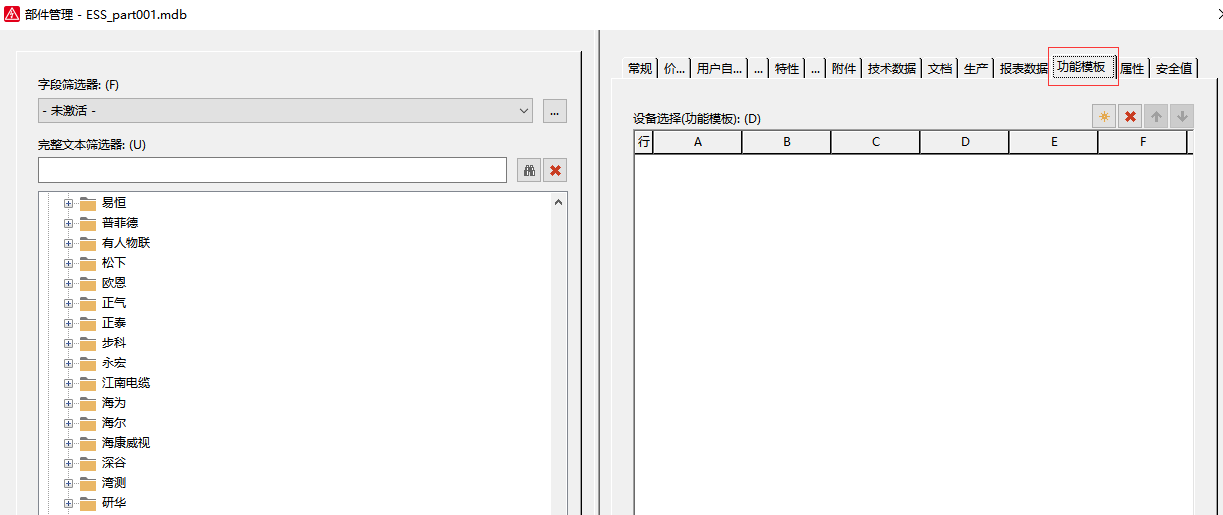

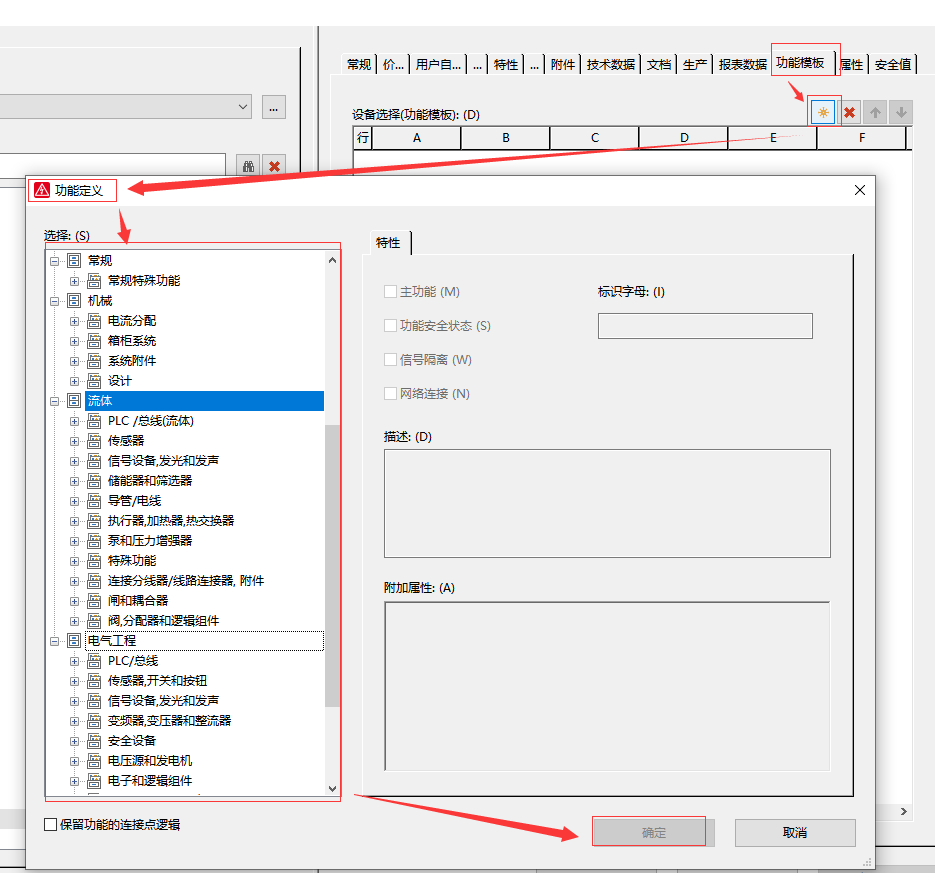

- 补全功能模板：在右侧的数据区域，切换到 “功能模板” 标签页。点击“新建”按钮，系统会弹出“功能定义”窗口。
- 选择正确功能定义：在左侧的树状结构中，根据部件的实际功能（例如：“电气工程 > 传感器、开关和按钮 > 开关/按钮常开触点(2个连接点) - 按钮常开触点”），选择最匹配的一项。
- 关联符号：在“符号”行中，点击扩展按钮，从符号库中选择该功能对应的标准图形符号。
- 定义连接点代号：在“连接点代号”中，根据部件手册准确输入各端子的代号（例如，对于常开触点，可能输入 11//12）。
- 保存并应用：完成功能模板设置后，点击“应用”或“确定”，然后关闭部件管理器。返回原理图，再次尝试插入该设备，错误提示应已消失。
有时候，即使功能模板已经设置好了，设备导航器里还是会显示蓝色三角形（符号功能）和白色立方体（部件功能）分开的情况。这通常是因为原理图里的符号“功能定义-类别”和分配的部件“功能定义-类别”不匹配（比如，“安全开关”符号错误地选了一个“断路器”部件）。这时候，需要重新选择功能类型完全一致的部件。
设备的功能连接点比部件提供的功能多：这个错误通常是指原理图中为设备放置的功能连接点数量（比如PLC的I/O点）超过了部件库中功能模板定义的数量。需要检查并修正部件功能模板定义，确保提供足够的功能点，或者在原理图中删除多余的功能点。
