单芯片USB拓展坞+百兆网卡+读卡器+100W快充芯片CH336F

简介

CH336F是符合USB2.0协议规范的3端口HUB、USB高速读卡器、USB PD快充和USB转以太网四合一控制器芯片，该芯片集成3口USB HUB、USB高速SD卡读卡器、USB PD快充和USB百兆以太网扩展功能。

CH336上行端口支持USB高速和全速，下行端口支持USB2.0高速480Mbps、全速12Mbps和低速1.5Mbps，在HUB内部为USB网卡、USB高速读卡器提供快速直达传输通道。CH336支持高性能的MTT模式，外围精简，可应用于计算机和工控机主板、外设、嵌入式系统等场景。

技术手册：https://www.wch.cn/downloads/CH336DS1_PDF.html

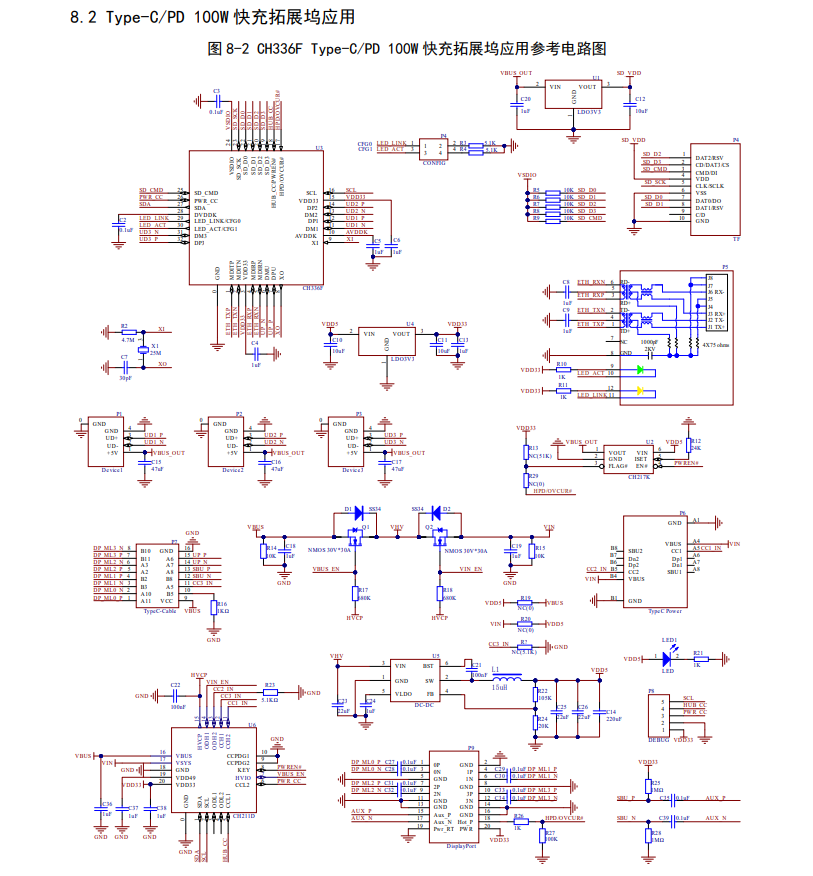

参考设计获取：[e-mail]

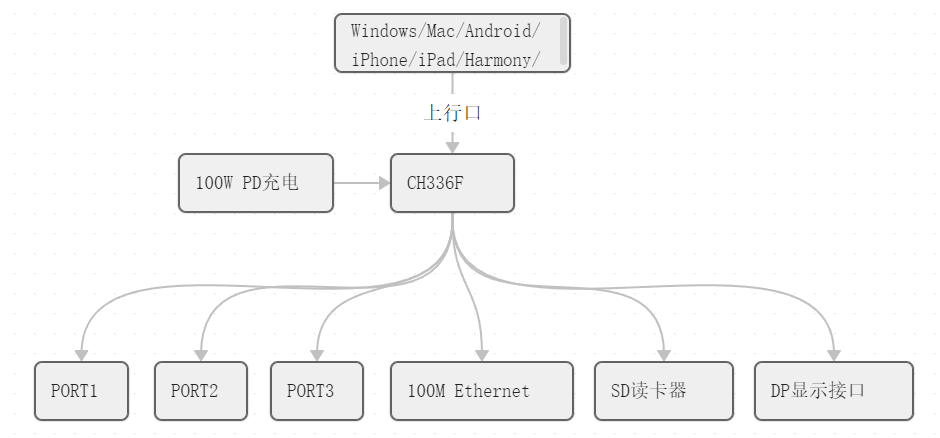

应用框图示意

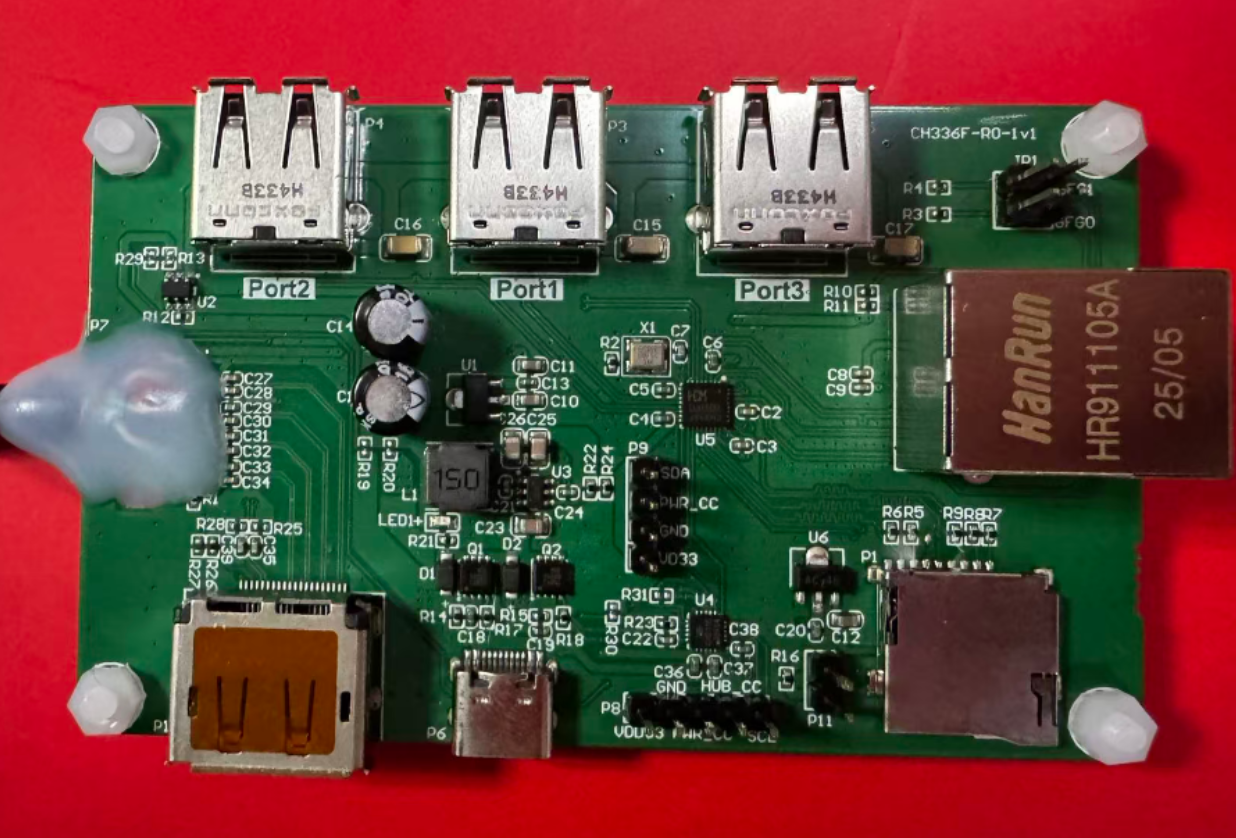

实物图

特点描述

USB集线器HUB

• 3口USB集线器，提供3个USB2.0下行端口，向下兼容USB1.1协议规范
• 支持高性能的MTT模式，为每个端口提供独立TT实现满带宽并发传输，总带宽是STT的4倍
• 自研的专用USB PHY，低功耗技术，支持自供电或总线供电
• 提供晶体振荡器，支持外部时钟输入，内置PLL为USB PHY提供480MHz时钟
• 非以太网应用场合可支持免晶振模式，节省外置晶体及电容

• 上行端口内置1.5KΩ上拉电阻，下行端口内置USB Host主机所需下拉电阻，外围精简

USB扩展网卡和USB高速读卡器

• 内置自研10M/100M以太网MAC+PHY，兼容IEEE 802.3 10BASE-T/100BASE-TX
• 支持CDC-ECM协议和CDC-NCM协议，免安装驱动程序或可选厂商驱动程序
• 10M/100M自动协商，支持UTP CAT5E、CAT6双绞线，支持Auto-MDIX，自动识别正负信号线
• 支持休眠模式和低功耗睡眠模式，支持网络低功耗配置和动态电源管理
• 支持通过魔术包和网络唤醒包等事件进行远程唤醒
• 支持IPv4/IPv6封包校验，支持IPv4 TCP/UDP/HEAD和IPv6 TCP/UDP封包校验生成和检查
• 支持SD卡和MMC卡，并将其转换成标准的USB大容量存储类设备
• 提供SDIO接口，兼容SD卡规范2.0，兼容MMC规范4.5

USB PD快充

• 支持USB PD2.0/3.0协议
• 支持最大100W对外输出
• 支持USB Type-C正反插检测与自动切换
• 支持VDM协商使得设备进入 Alternate Mode 模式输出 DP 信号
• 支持外加Type-C接口芯片CH211实现28V高压PDHUB和扩展坞

其它特征

• 内置信息存储器，针对行业特殊需求可批量定制厂商或产品信息及配置
• 处理器内核、高速USB和以太网等控制器和PHY收发器IP全自研，各模块紧密协同，效率高成本低，免除IP授权费
• 内置LDO线性降压调节器，可将USB总线电源电压转换为芯片的3.3V工作电源
• 提供QSOP24、QFN32等多种小体积、低成本、易加工的封装形式

应用说明

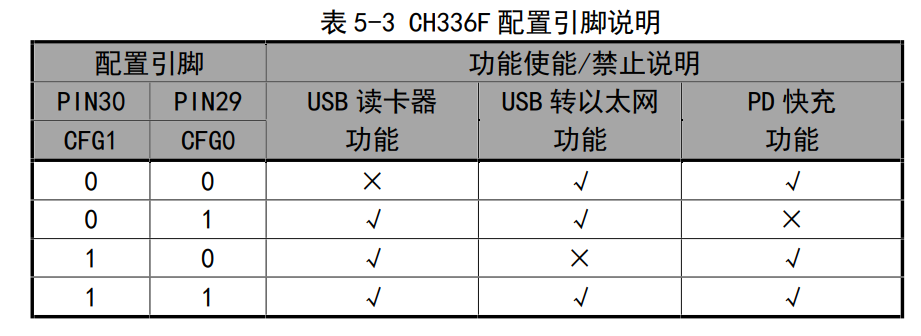

消费级产品，支持免驱应用，功能支持灵活配置，以太网出厂内置MAC，无需额外烧录，设计好电路贴片即用。
