单片机中的机器周期、指令周期、总线周期的联系和区别
目录
一、核心概念速览
二、详细分解说明
1. 总线周期
2. 机器周期
3. 指令周期
三、三者的联系与层级关系
四、如果这篇文章能帮助到你，请点个赞鼓励一下吧ξ( ✿＞◡❛)~
一、核心概念速览
首先，想象一个中央厨房（CPU） 为顾客（系统）准备菜肴（执行任务）：
| 概念 | 类比 | 说明 |
|---|---|---|
| 指令周期 | 完成一道菜的所有步骤 | CPU执行一条完整指令所需的时间 |
| 机器周期 | 完成一个特定步骤 | 完成一个基本操作（如取料、翻炒）的时间 |
| 总线周期 | 从仓库取送食材的过程 | CPU通过总线与内存/外设交换一次数据的时间 |
核心关系：指令周期 ≥ 机器周期 ≥ 总线周期≈时钟周期
二、详细分解说明
1. 总线周期
定义：CPU通过系统总线（地址、数据、控制总线）与存储器或I/O端口进行一次数据读写所需的时间。
工作内容：完成一次物理上的数据传输。例如，从内存的某个地址读取一个字节的数据，或者将一个字节的数据写入某个端口。
特点：这是最底层的、硬件级别的操作周期，由系统时钟驱动。
举例：在51单片机中，一个典型的总线周期可能需要2个系统时钟周期。
2. 机器周期
定义：CPU完成一个基本操作所需的时间。一个机器周期通常由若干个总线周期构成
工作内容：一条指令的执行被分解为多个阶段，每个阶段就是一个机器周期。最常见的划分是取指、译码、执行。
取指周期：将指令从内存读到指令寄存器。
译码周期：分析指令是什么操作。
执行周期：执行指令规定的操作（可能包含多个总线周期）。
特点：是衡量指令执行速度的一个传统单位（如老式51单片机的1个机器周期包含12个时钟周期）。
举例：在经典的8051架构中，1个机器周期 = 12个时钟周期。
3. 指令周期
定义：CPU取出并执行一条完整指令所需的全部时间。
工作内容：包括从内存中取出指令操作码、对指令译码、执行指令操作（可能包含多次内存读写），最后将结果写回。
特点：时间不固定：不同指令的复杂程度不同，其指令周期长度也不同。一条指令的指令周期由1个或多个机器周期组成。
举例：短指令：如NOP（空操作）指令，可能只需要1个机器周期。长指令：如MUL（乘法）指令，可能需要4个机器周期。

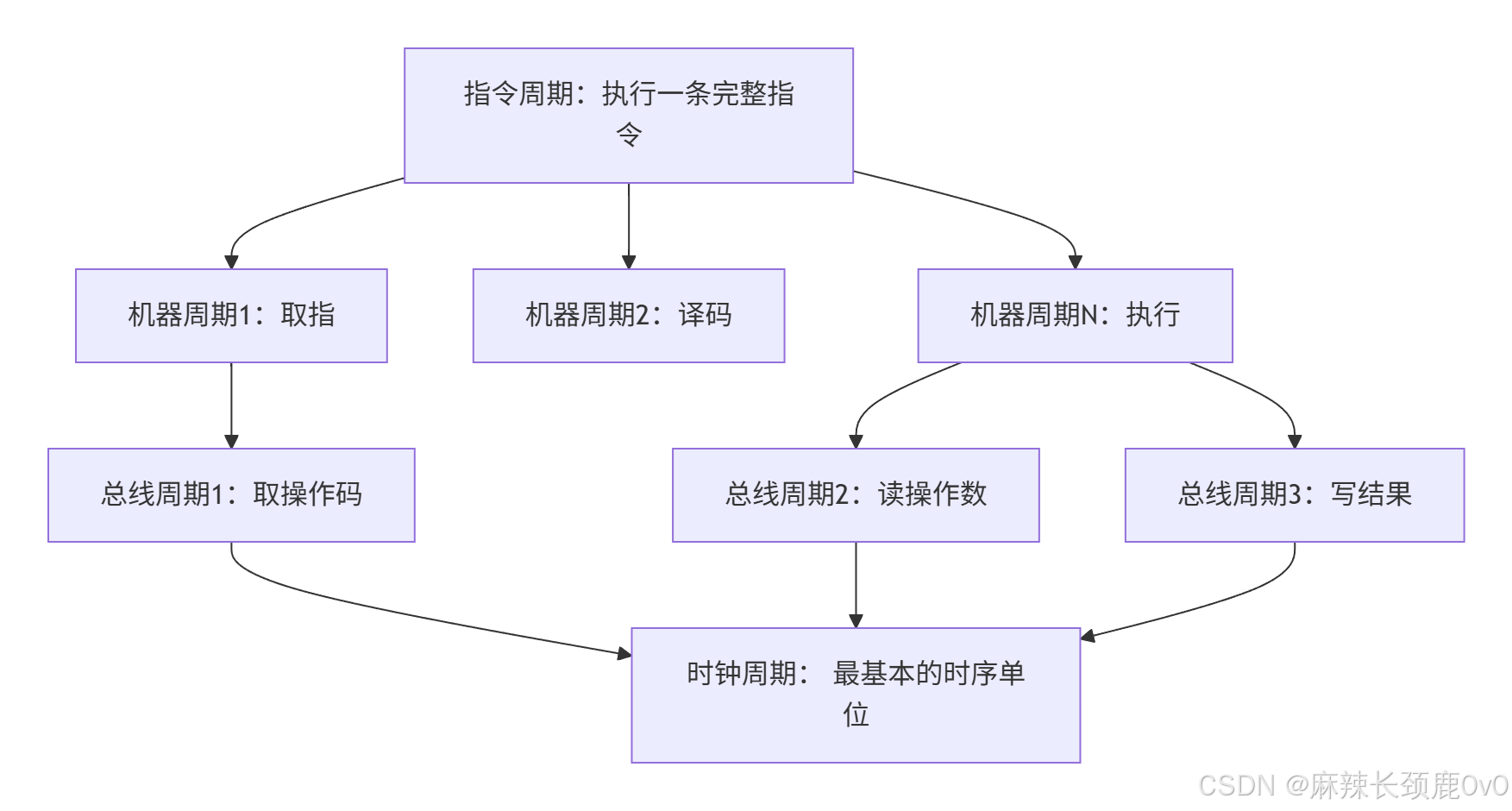

三、三者的联系与层级关系
包含关系：指令周期 > 机器周期 > 总线周期 ≈ 时钟周期
现代架构的演变：
在现代的ARM Cortex-M等高级单片机中，这种严格的层级关系已经模糊，普遍采用流水线和单周期指令技术。
流水线：在执行当前指令的同时，已经开始取下一条指令并译码，大大提高了吞吐率。
单周期指令：很多简单指令可以在1个时钟周期内完成，此时指令周期 = 机器周期 = 总线周期 = 1个时钟周期。
