xv6 源码精读（二）开启MMU、一致性映射页表

目录

一、armv8页表

1）页表类型

2）页表描述符（页表项）

3）页表翻译过程

二、页表基地址寄存器（TTBR——Translation Table Base Register）

三、一致性页表、使能MMU

3.1、一致性页表

3.2、TCR_EL1（Translation Control Register）

3.3、MAIR_EL1（Memory Attribute Indirection Register）

3.4、SCTLR_EL1（System Control Register）

四、xv6 启动阶段代码

五、总结

---

引言：

        本文分2部分，前半部分主要介绍armv8中MMU相关的一些背景知识，后半部分 分析xv6 aarch64中主核启动过程中enable MMU的实现细节。

一、armv8页表

1）页表类型

        armv8中，支持2级页表、3级页表、4级页表（level0 ~ level3），以4级页表为例，分别有以下几个类型的页表构成：

• PGD：page global directory (VA's bit[47] ~ bit[39])，页全局目录；
• PUD：page upper directory（VA's bit[38] ~ bit[30])，页上级目录；
• PMD：page middle directory（VA's bit[29] ~ bit[21])，页中间目录；
• PTE：page table entry（VA's bit[29] ~ bit[21])，页中间目录；

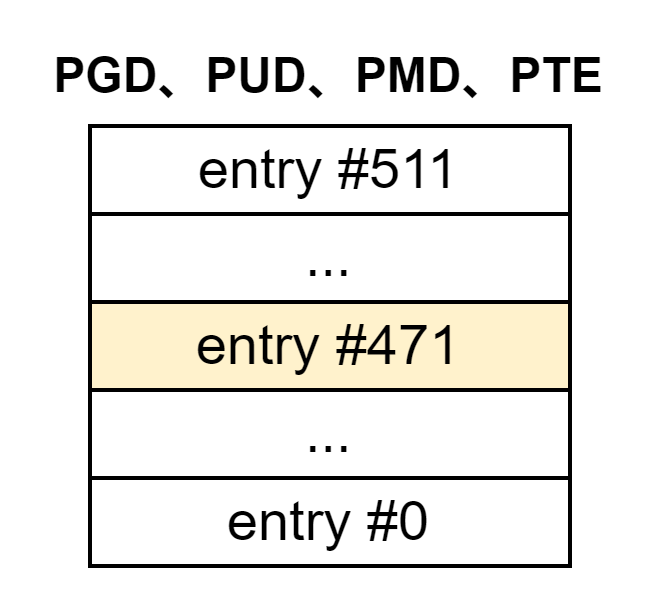

        以上4种类型的页表，大小都为4KB，每个页表中包含512个页表项，记录下一级页表地址、物理页地址。

        可能有些小伙伴会好奇：为什么每个页表由512个页表项组成，而不是1024个或其他个数的页表项组成？

        其实这个问题也很好理解，一个页的大小为4096字节，每个页表项都是一个个指针，指针的大小为8字节，所以页表能够容纳的页表项个数是512个（4096 ÷ 8 = 512）。

        若不考虑block mapping的话，PGD、PUD、PMD 这3类页表中记录的内容，都是下一级页表的物理基地址、以及一些页表属性，PTE页表中的页表项记录的是真正物理内存的4K对齐的物理地址、以及一些页表属性；

2）页表描述符（页表项）

        页表描述符（Translation table descriptor）分为两大类型：

        （1）Table descriptor format：此类描述符指向下一级页表的物理地址，且此类页表描述符只有Upper attributes；

        （2）Block/Page descriptor format：此类描述符指向VA对应PA所在物理页地址，此类描述符有Upper attribute、Lower attribute；

Table descriptor	Upper attribute；只存在于 level 0、1、2 级页表
Block descriptor	Upper/Lower attribute；只存在于 level 1、2 级页表
Page descriptor	Upper/Lower attribute；只存在于 level 3 级页表

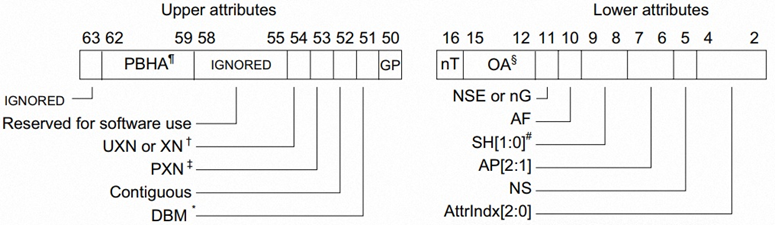

        在ARMv8的页表描述符中，不仅包含目标物理地址，还包含一大块用于描述该内存区域属性的字段，这些属性控制着内存区域的访问行为、缓存策略等。

        为了结构清晰，这些属性被分成两组：

        - Upper attribute：位于描述符的[63:50]位；

        - Lower attribute：位于描述符的[16:2]位；

2.1）Translation descriptor format（bit[0]、bit[1]）

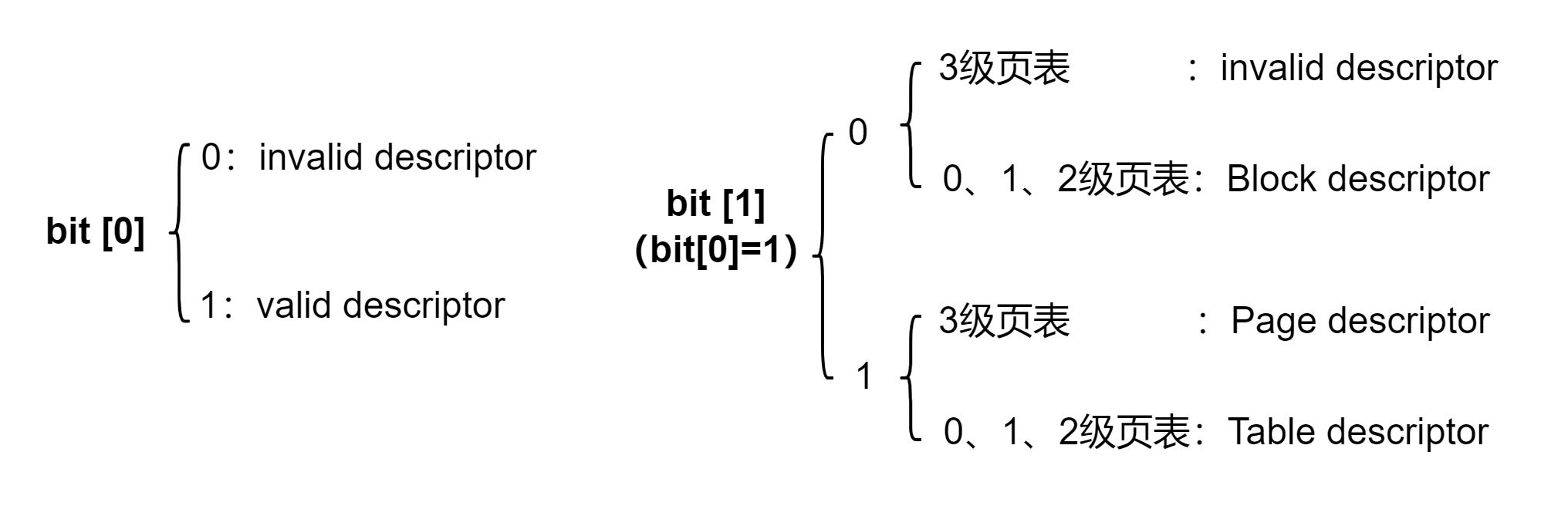

        页表中每个描述符的类型、是否有效，由页表描述符的 bit[0]、bit[1] 决定：

2.2）UXN or XN（bit[54]）

        系统仅有一级特权时，代表XN（Execute-never）；系统支持EL0/EL1两级特权时，代表UXN（Unprivileged execute-never）；置1代表用户态不可执行；内核加载ELF时，为用户态程序的Data段内存区域设置该字段时，可以控制用户态数据段不可执行；

2.3）nG（bit[11]）

        若nG为0，代表这块内存区域是全局的，任何进程都可以访问；

        若nG为1，代表内存区域是本地的，只能由当前进程访问（ASID）；

        页表项属性中的nG字段（non-global）用来设置对应TLB的类型。TLB的表项分成全局的、进程特有的。当设置nG为1时，表示这个页面对应的TLB表项是进程特有的；当为0时，表示这个TLB表项是全局的。

2.4）AF（bit[10]）

        Access Flag，当第一次访问页面时，硬件会自动设置这个访问位；Descriptors with AF set to zero can never be cached in a TLB；

        当DBM为1，stage1的AP2为1时，可以等同于writeable。

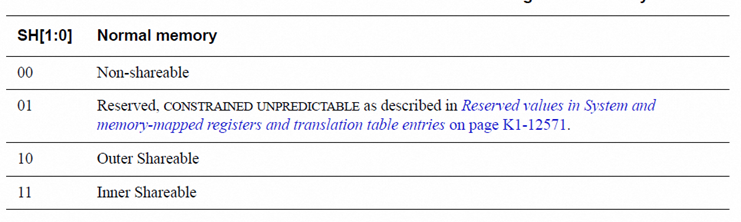

2.5）SH（bit[9:8]）

        Shareability attribute规定了内存的Shareability，即：是否是Shareable的，以及是Inner Shareable 还是 Outer Shareable。该字段的配置，会影响硬件 MESI 协议起作用的范围。

        对于同一Cluster内部，是Inner Shareable；对于两个Cluster之间，是Outer Shareable的；若这个字段配置错误，会导致缓存一致性出问题，比如对于Outer Shareable的物理内存相应页表想没有配置为Outer Shareable，那么对该物理内存的修改，外设的cache中的内存可能不会得到更新，造成缓存不一致的问题；

2.6）AP（bit[7:6]）

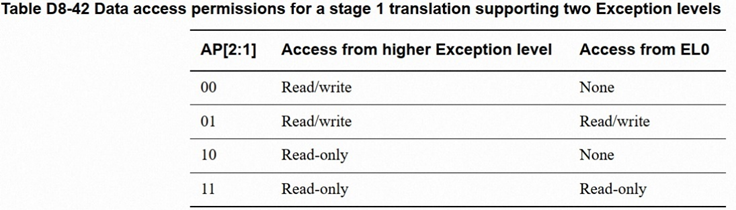

        Access permission，该字段控制CPU对页面的访问权限，具体如下所示：

2.7）NS（bit[5]）

        Non-secure，该字段用于标识物理内存是属于Non-Secure（REE侧访问）的还是Secure的（TEE侧访问）；

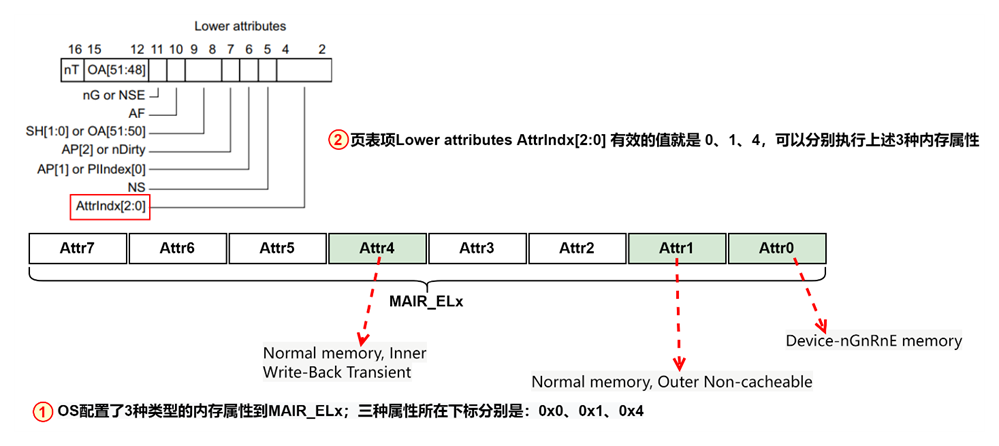

2.8）AttrIndex[2:0]（bit[4:2]）

        该字段是作为MAIR中的索引，用于查看具体的内存属性，MAIR_ELn寄存器分为8段，每一段用于描述不同的内存属性。AttrIndex字段可以控制对应内存区域是否使能cache等行为！

        Memory type（normal or device）信息不是直接填写在页表项中的，是记录在页表项中AttrIndex指向的MAIR_ELn寄存器中的。
        注：memory type信息不是直接编码记录在table entry中，但是TLB entry中会记录memory type信息。因此MAIR_ELn寄存器内容的修改，需要执行 ISB instruction barrier 和 TLB invalidate operation这两个操作后，才能确保可见！

3）页表翻译过程

        当CPU要访问一个虚拟地址VA上的内容、且该内容没有缓存在cache时，会进行地址翻译获取VA对应的PA，最终真正去访问物理地址上的内容。获取物理地址PA的过程就是由MMU硬件根据OS设置好的页表去自行翻译查找的。

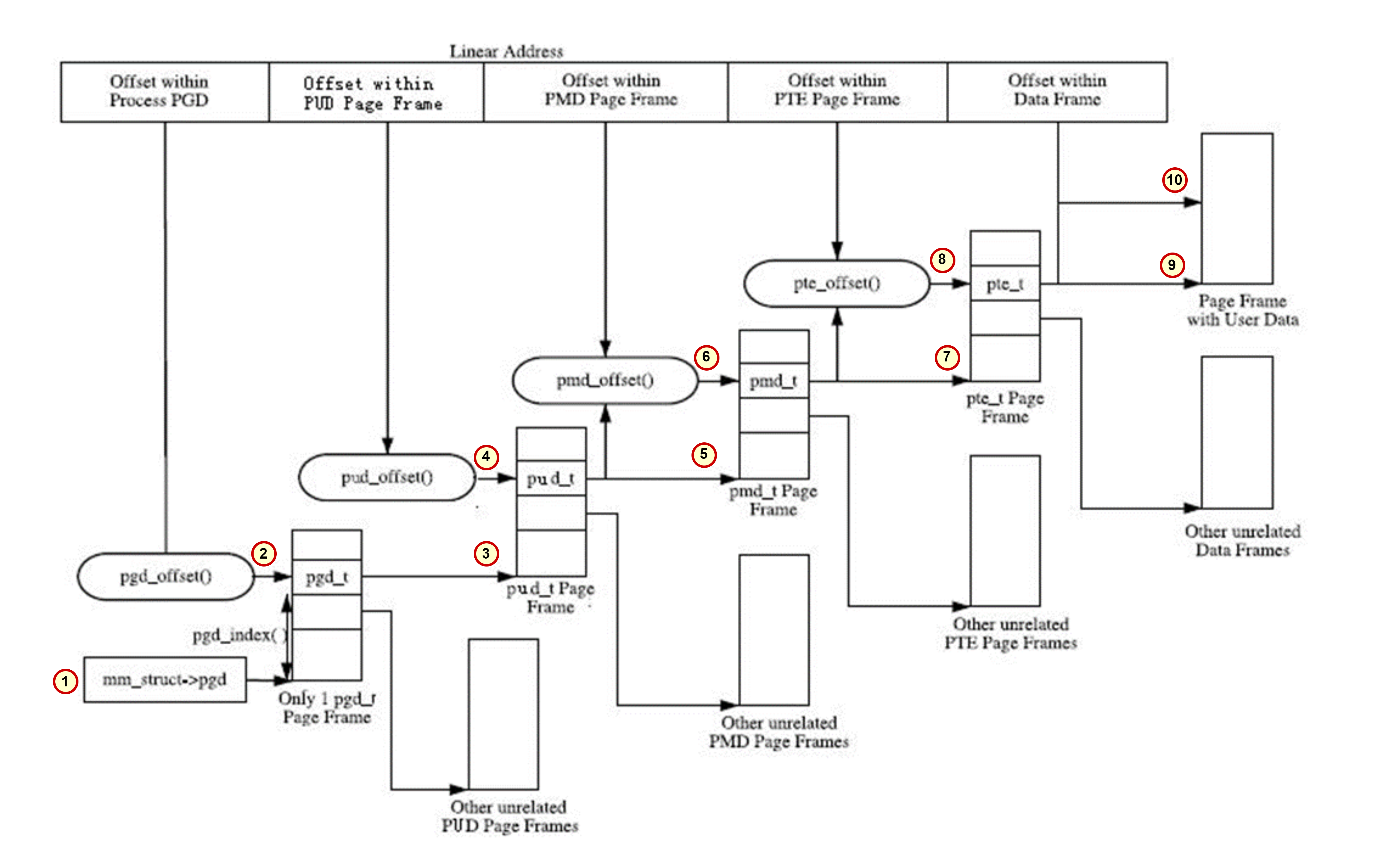

        整个页表翻译的过程如下（以4级页表为例）：

        step1：根据VA的最高位，选取对应的页表寄存器，获取pgd页表所在地址；

        step2 ~ step8：根据VA中对应位，获取在页表中的偏移位置，接着根据页表中记录的页表项内容获取下一级页表的基地址；

        step9 ~ step10：获取真是物理页基地址（4K对齐），并根据VA中的低12位与物理地址拼接获得最终VA对应的PA地址

二、页表基地址寄存器（TTBR——Translation Table Base Register）

        armv8中，MMU负责 “VA ---> PA” 的转换，在进行地址翻译的时候，首先需要获取PGD页表的地址，然后开始地址翻译。

        pgd页表的地址，记录在页表基地址寄存器中，由内核设置好每一级页表的内容后，将pgd的物理地址设置到页表基地址寄存器中。

        EL1中有2个页表基地址寄存器：ttbr0_el1、ttbr1_el1，分别指向 “用户态”、“内核态”的PGD页表。

        更准确的说法是：地址翻译时，虚拟地址的最高位用于标识地址的属性，其中最高位用于区分选取 ttbr0_el1、还是选取 ttbr1_el1作为页表基地址（仅适用于EL0、EL1）：

• 虚拟地址最高位为0：选取ttbr0_el1中记录的pgd进行翻译，表示该地址属于用户空间；
• 虚拟地址最高位为1：选取ttbr1_el1中记录的pgd进行翻译，表示该地址属于内核空间；

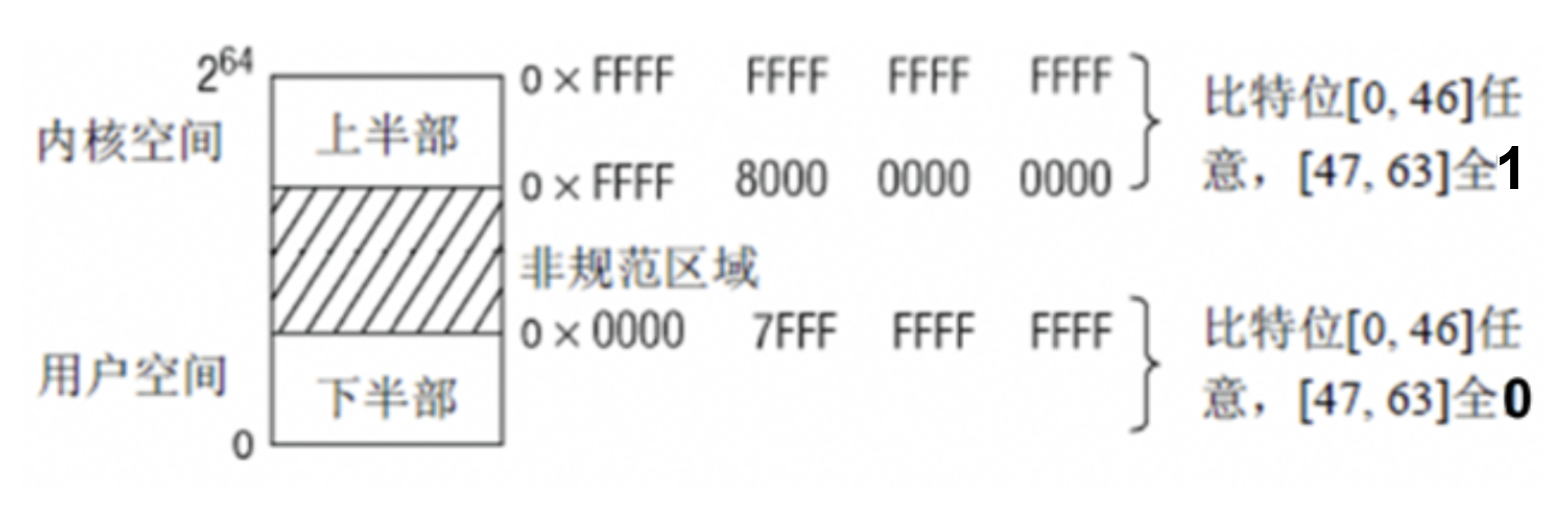

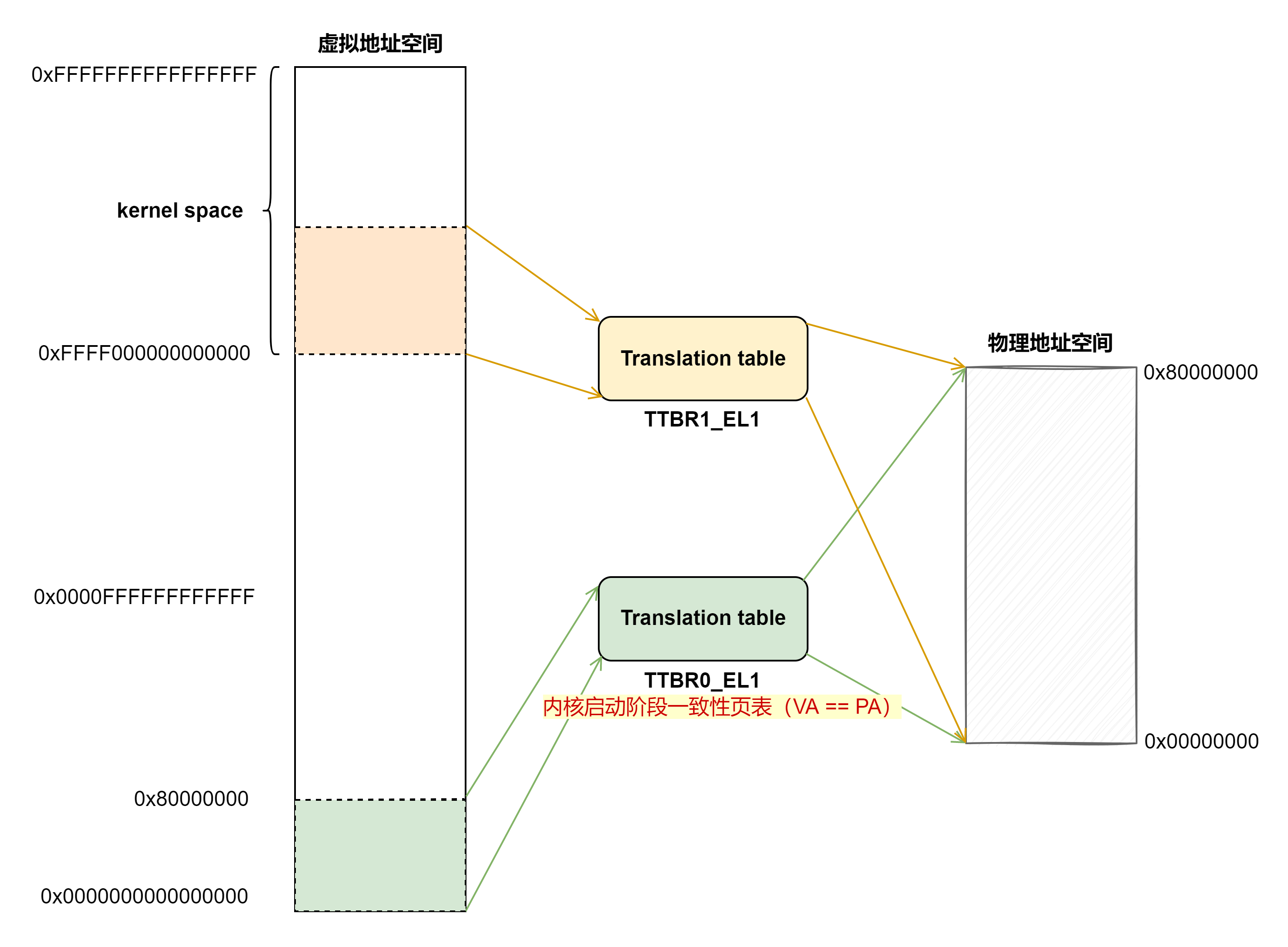

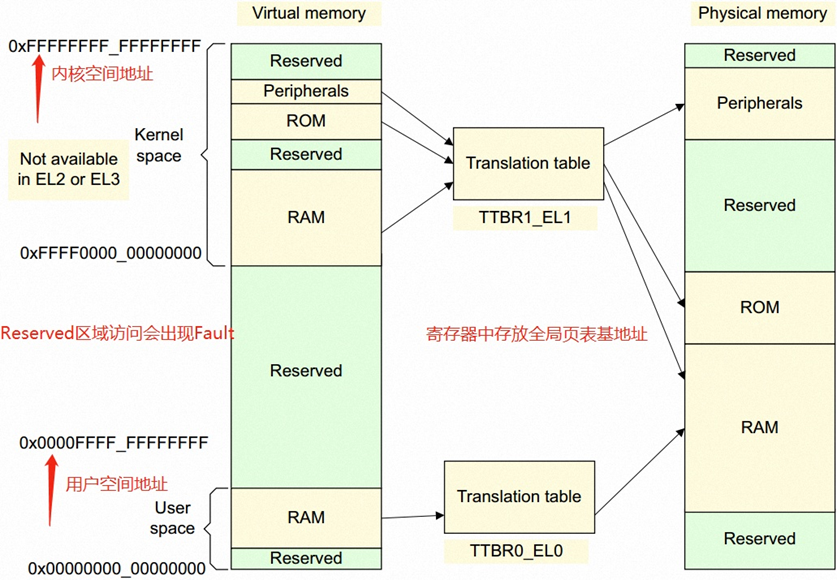

地址空间布局：

三、一致性页表、使能MMU

3.1、一致性页表

        当SoC上电后，前期BL1、BL2、BL31等初始化完毕跳转到uboot，并由uboot跳转到内核的那一刻，MMU通常情况下是关闭的。内核入口的汇编代码，一般是直接在物理内存上运行的，不需要MMU进行地址转换。

        为了运行效率（cache的使能前提，需要MMU enable）等考虑，在一定阶段，需要开启MMU，因此在开启MMU之前，需要先准备好页表。

        在armv8架构上，一般内核在开启MMU之前，会准备好两套页表：

        1) 一致性页表：PA == VA（VA 最高位为0）

        2）正常映射内核虚拟地址的页表：VA == 属于内核区域的高地址虚拟地址区域（VA 最高位为1）

        引入一致性页表的原因：

        在开启MMU的瞬间，由于CPU流水线的原因，可能先前预加载的指令还未执行，这些指令内存地址仍是PA，在使能MMU的那一瞬间，这些地址会需要经过MMU翻译，但若页表是以内核链接地址（高16位全1）建立的，那么这些PA在MMU翻译时就会报错！

        为了解决上述问题，在开启MMU之前，会额外建立一份“VA==PA”的页表，并且将页表基地址存放到 TTBR0_EL1中，这样在开启MMU的瞬间，就算流水线中执行/访问了一些物理地址上的指令或内存，也同样能够正常进行MMU翻译动作！（注：由于PA的高16位为0，因此将VA设置为PA后，在MMU翻译时，会以TTBR0_EL1寄存器中的页表进行翻译！）

        在使能MMU之前，除了配置页表寄存器（TTBR）之外，还需要配置其他几个寄存器：TCR、MAIR；用于设置页面大小、寻址大小、页表级别、内存属性等等。

3.2、TCR_EL1（Translation Control Register）

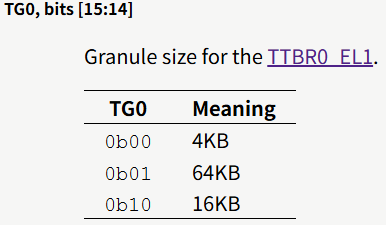

        - 页面粒度（TG0）

        TG0字段控制页面大小，常见设置为4KB；

        - 地址空间大小（T0SZ、T1SZ）

                决定 用户态、内核态的虚拟地址范围（VA），例如T0SZ=25表示用户态39位VA；

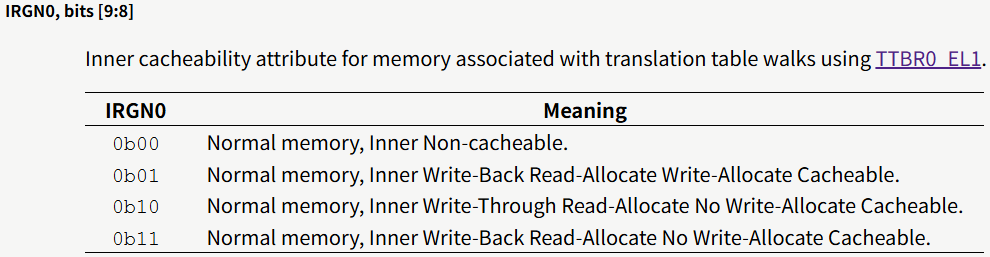

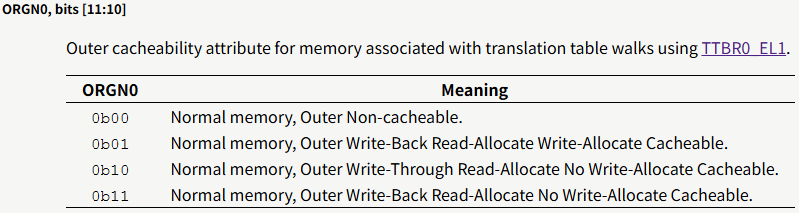

        - 内存属性（ORGN0、IRGN0）

        - 页表级别

        TCR_EL1支持xv6的3级页表，起始级别由T0SZ和TG0决定（例如，T0SZ=25，TG0=4KB，3级页表）。

        - ASID相关配置

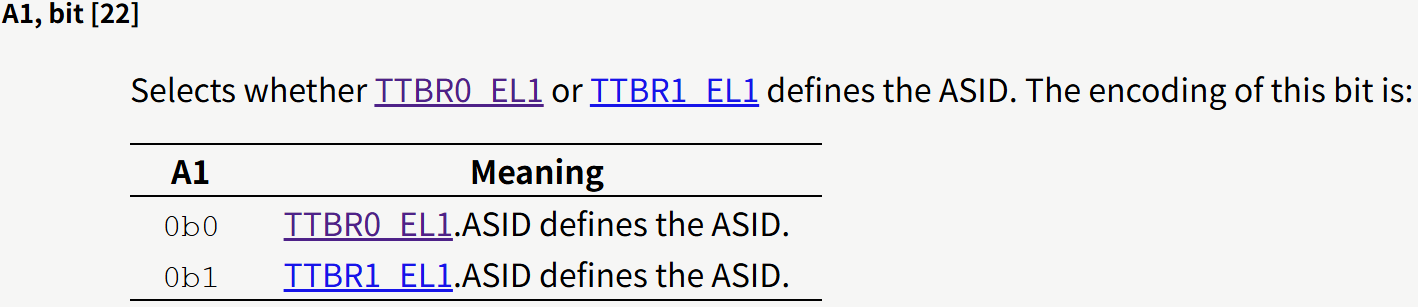

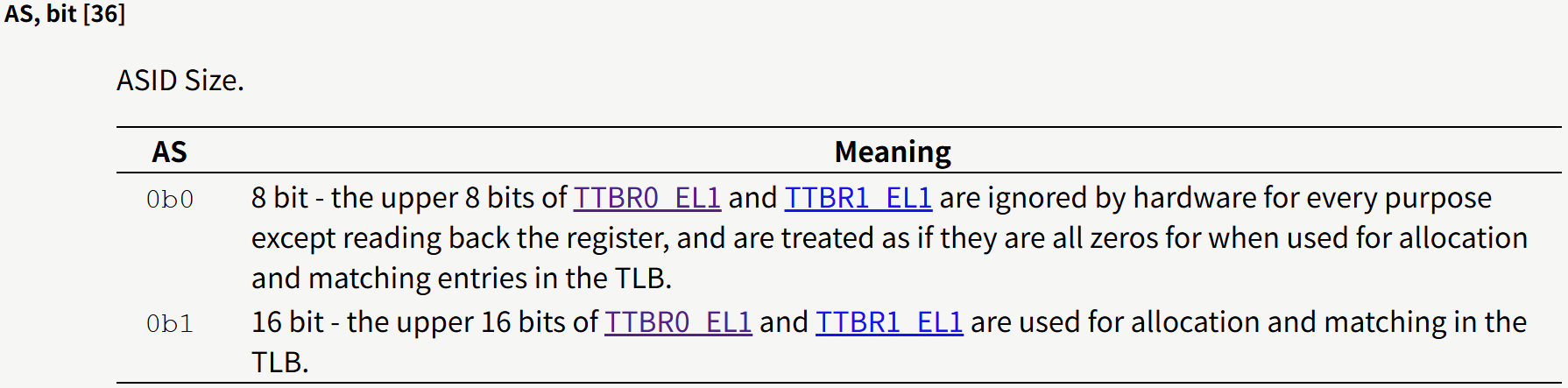

        AS字段决定了TTBR寄存器中，高8位、还是高16位存放ASID的信息；A1字段决定ASID字段保存在TTBR0_EL1还是TTBR1_EL1中；

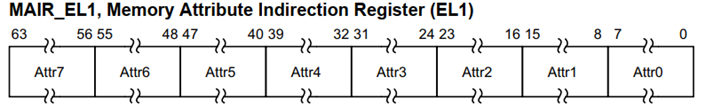

3.3、MAIR_EL1（Memory Attribute Indirection Register）

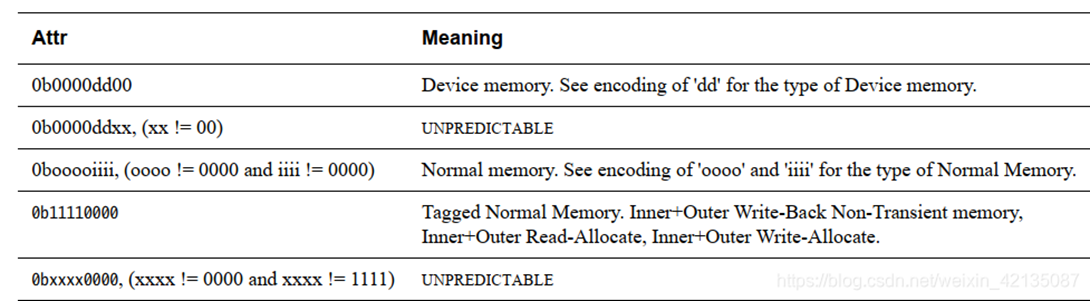

        mair_el1 寄存器，用于定义虚拟地址空间中不同区域的内存属性（memory type、Cacheability）。例如某个区域可以被标记为可读写、可执行、缓存等属性。ARM提供了页表项AttrIdx字段、MAIR_ELx来支持内存类型、内存Cacheability属性的配置。

        只要“MAIR_ELx配置的内存属性所处下标” 与 “页表项AttrIdx字段所代表的下标” 是一致的就行！

3.4、SCTLR_EL1（System Control Register）

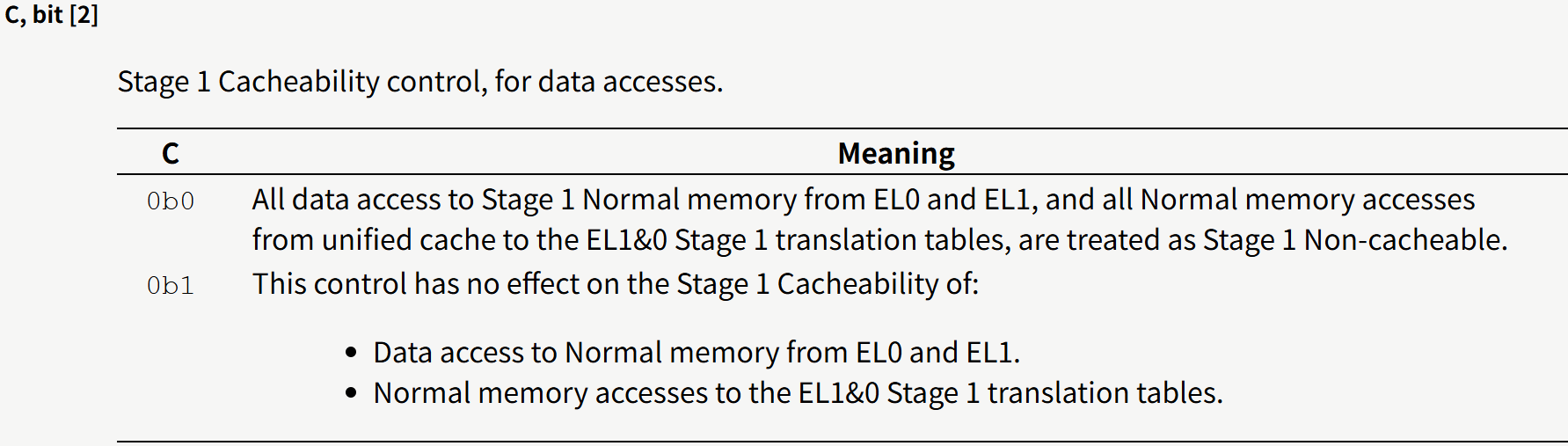

        SCTLR_EL1是一个系统寄存器，控制系统的种种行为，MMU、D-Cache、I-Cache的使能就是通过该寄存器中的指定字段来配置的；

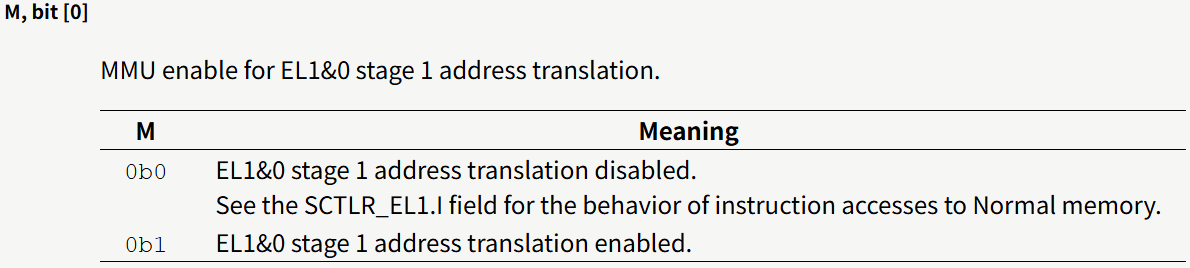

        - MMU使能

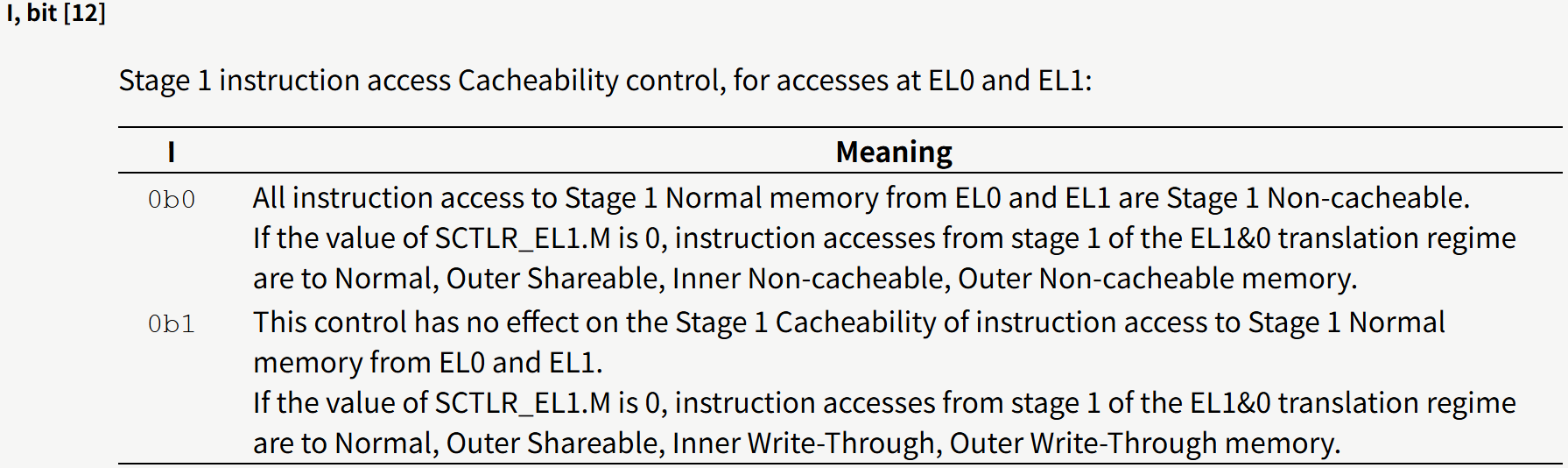

        - I-Cache使能

        - D-Cache使能

四、xv6 启动阶段代码

1）内核入口 _entry

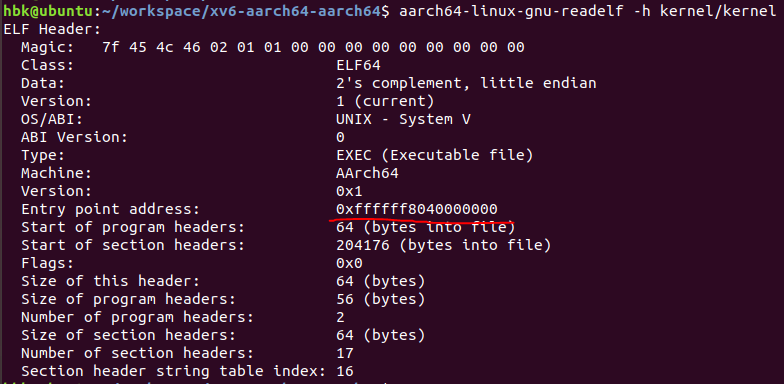

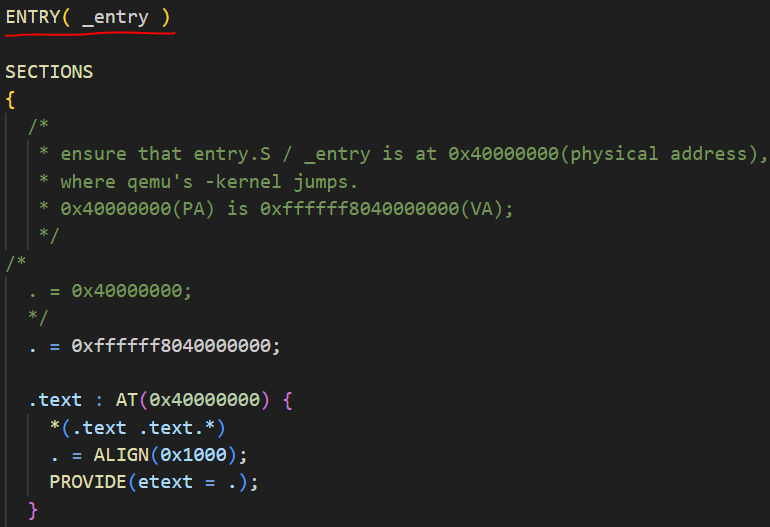

        内核入口定义在 kernel.ld 链接脚本中，通过readelf查看编译出来的 kernel elf 文件可见：内核的编译地址（即：虚拟地址）是0xffffff8040000000，这个也是通过链接脚本中指定的。

2）内核启动

        当CPU跳转到内核入口后，会根据 mpidr_el1 寄存器判断当前CPU是主核还是从核，跳转到不同代码label处执行，主核会跳转到entry label处，并将BSS段清0；

_entry:mrs x1, mpidr_el1and x1, x1, #0x3cbz x1, entry         // primaryb entryothers         // secondaryentry:// clear .bssadrp x1, bss_startldr w2, =bss_size
1:cbz w2, 2fstr xzr, [x1], #8sub w2, w2, #1b 1b
2:

3）设置一致性页表、内核页表

        xv6 开启MMU之前，会通过汇编设置两套页表：

        - 一致性页表（l1entrypgt）

                VA映射范围：[ 0x40000000,  PA(end) ]

                PA映射范围：[ 0x40000000,  PA(end) ]

                映射方式：block块映射（2M）、二级页表

        - 内核页表（l1kpgt）

                VA映射范围：[ 0xffffff8040000000,  PA(end) ]

                PA映射范围：[ 0x40000000,  PA(end) ]

                映射方式：block块映射（2M）、二级页表

        // set up entry pagetable//// Phase 1.// map the kernel code identically.// map [0x40000000,PA(end)) to [0x40000000,PA(end))// memory type is normal//// Phase 2.// map the kernel code.// map [0xffffff8040000000,VA(end)) to [0x40000000,PA(end))// memory type is normal.// Phase 1// map [0x40000000,PA(end)) to [0x40000000,PA(end))adrp x0, l2entrypgtmov x1, #0x40000000ldr x2, =V2P_WO(end)-1lsr x3, x1, #PXSHIFT(2)and x3, x3, #PXMASK   // PX(2, x1)lsr x4, x2, #PXSHIFT(2)and x4, x4, #PXMASK   // PX(2, x2)mov x5, #(PTE_AF | PTE_INDX(AI_NORMAL_NC_IDX) | PTE_VALID) // entry attrorr x6, x1, x5      // block entry
l2epgt_loop:str x6, [x0, x3, lsl #3]  // l2entrypgt[l2idx] = block entryadd x3, x3, #1          // next indexadd x6, x6, #0x200000   // next block, block size is 2MBcmp x3, x4b.ls l2epgt_loop    // if start va idx <= end va idxadrp x0, l1entrypgtlsr x3, x1, #PXSHIFT(1)and x3, x3, #PXMASK     // start va level1 indexmov x4, #(PTE_TABLE | PTE_VALID)  // entry attradrp x5, l2entrypgtorr x6, x4, x5    // table entrystr x6, [x0, x3, lsl #3]    // l1entrypgt[l1idx] = table entry// Phase 2// map [0xffffff8040000000,VA(end)) to [0x40000000,PA(end))adrp x0, l2kpgtmov x1, #0x40000000   // start paldr x2, =V2P_WO(end)-1   // end pamov x3, #KERNBASEadd x4, x1, x3    // start vaadd x5, x2, x3    // end valsr x6, x4, #PXSHIFT(2)and x6, x6, #PXMASK   // x6 = PX(2,x4)lsr x7, x5, #PXSHIFT(2)and x7, x7, #PXMASK   // x7 = PX(2,x5)mov x8, #(PTE_AF | PTE_INDX(AI_NORMAL_NC_IDX) | PTE_VALID) // entry attrorr x9, x1, x8      // block entry
l2kpgt_loop:str x9, [x0, x6, lsl #3]  // l2entrypgt[l2idx] = block entryadd x6, x6, #1          // next indexadd x9, x9, #0x200000   // next block, block size is 2MBcmp x6, x7b.ls l2kpgt_loop    // if start va idx <= end va idxadrp x0, l1kpgtlsr x5, x4, #PXSHIFT(1)and x5, x5, #PXMASK  // x5 = PX(1,x4)mov x6, #(PTE_TABLE | PTE_VALID)  // entry attradrp x7, l2kpgtorr x8, x6, x7    // table entrystr x8, [x0, x5, lsl #3]    // l1kpgt[l1idx] = table entry

        上述两套页表所在的内存，是内核data段的一块全局数组：

__attribute__((aligned(PGSIZE))) pte_t l1entrypgt[512];
__attribute__((aligned(PGSIZE))) pte_t l2entrypgt[512];
__attribute__((aligned(PGSIZE))) pte_t l1kpgt[512];
__attribute__((aligned(PGSIZE))) pte_t l2kpgt[512];

4）开启MMU，并跳转到内核编译地址（虚拟地址）

        在准备好2套页表后，分别将它们设置到 TTBR0_EL1、TTBR1_EL1中，并且配置好TCR_EL1、MAIR_EL1寄存器内容，采用39位虚拟地址大小、4K页面粒度；

        随后，通过设置sctlr_el1的bit[0]，将其置1，来使能MMU。

        值得注意的是：ldr x1, =_start 这条汇编语句，其作用是获取_start的链接地址（即：内核的虚拟地址），用于开启MMU后，通过 br x1 跳转到内核虚拟地址继续运行！这也是armv8中，内核开启MMU后，地址跳转的常用方式。

entryothers:  // secondary CPU starts here// load pagetableadrp x0, l1entrypgtadrp x1, l1kpgtmsr ttbr0_el1, x0       <<<<< 设置页表寄存器msr ttbr1_el1, x1// setup tcrldr x0, =(TCR_T0SZ(25)|TCR_T1SZ(25)|TCR_TG0(0)|TCR_TG1(2)|TCR_IPS(0))msr tcr_el1, x0// setup mairldr x1, =((MT_DEVICE_nGnRnE<<(8*AI_DEVICE_nGnRnE_IDX)) | (MT_NORMAL_NC<<(8*AI_NORMAL_NC_IDX)))msr mair_el1, x1isbldr x1, =_start   // x1 = VA(_start)// enable pagingmrs x0, sctlr_el1orr x0, x0, #1msr sctlr_el1, x0       <<<<< 开启MMU <<<<<br x1       // jump to higher address (0xffffff8000000000~)

五、总结

        本文借助xv6 aarch64的代码，介绍了 armv8 中内核启动阶段的MMU使能方式，以及页表、页表寄存器、一致性页表等相关基础概念。更多细节内容，感兴趣的小伙伴可参考官方文档、及linux内核启动阶段相关代码。
