Linux wlan网络协议栈-路由框架详解
明确文章具体内容框架流程

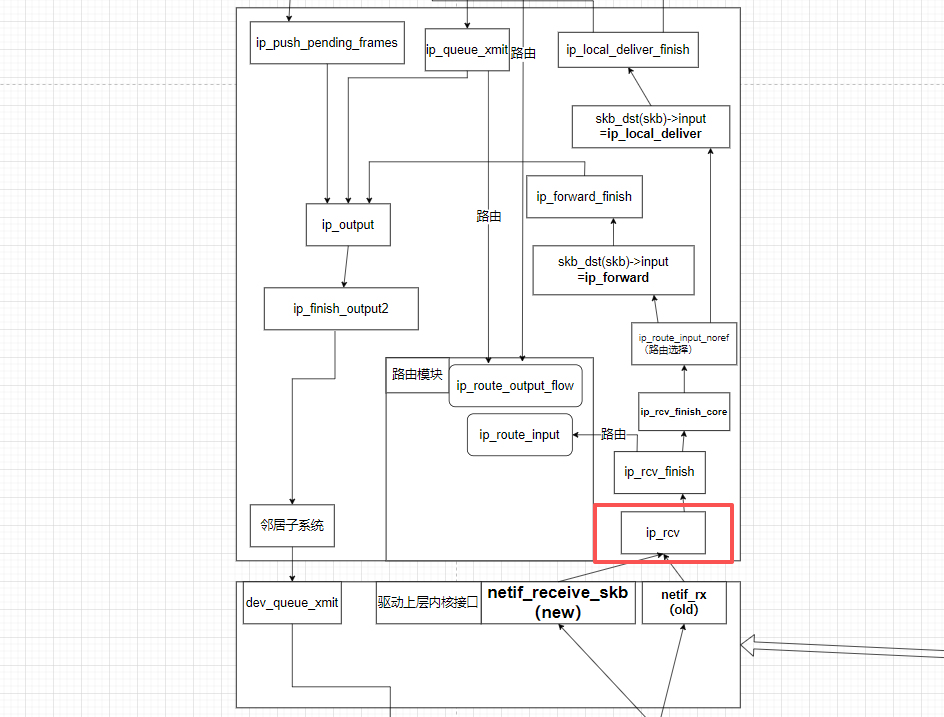

明确文章具体内容所属框架位置
代码位置

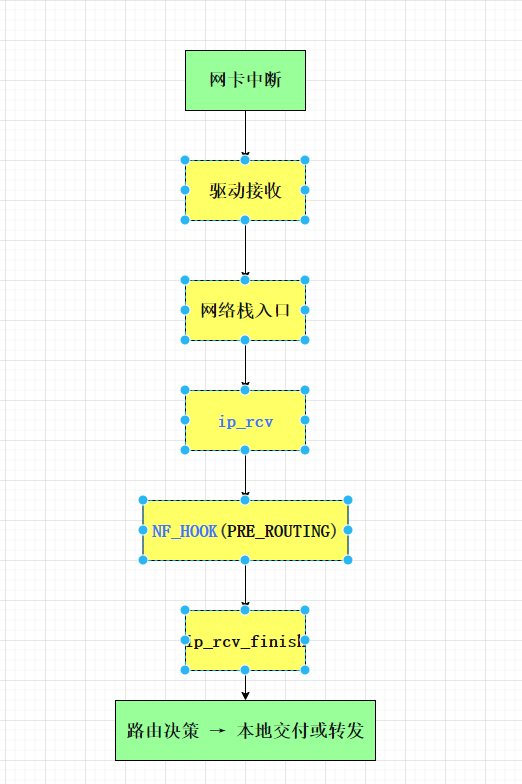

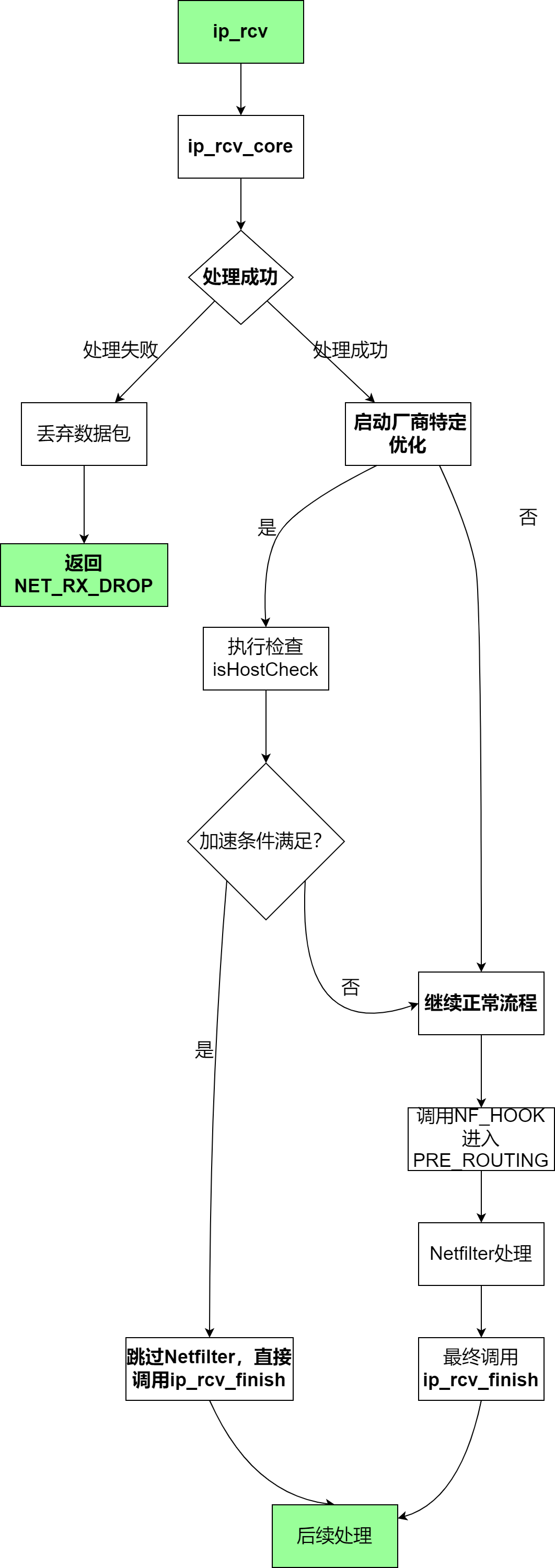

基础流程图
ip_rcv_finish为Netfilter PRE_ROUTING 处理后的回调函数，负责路由查找和后续调度
根据PRE_ROUTING钩子点的作用，我们也可以得来ip_rcv_finish和PRE_ROUTING的关系
-

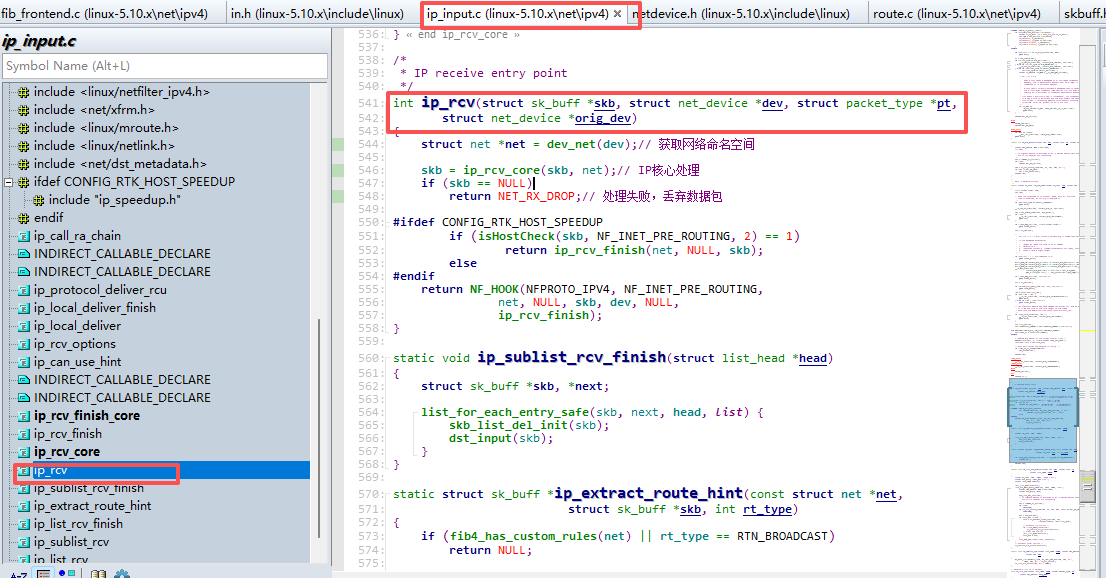

函数参数解析
struct sk_buff *skb // 数据包缓冲区
struct net_device *dev // 接收数据的网络设备
struct packet_type *pt // 包类型（对于IP协议固定）
struct net_device *orig_dev // 原始设备（用于桥接等场景） -

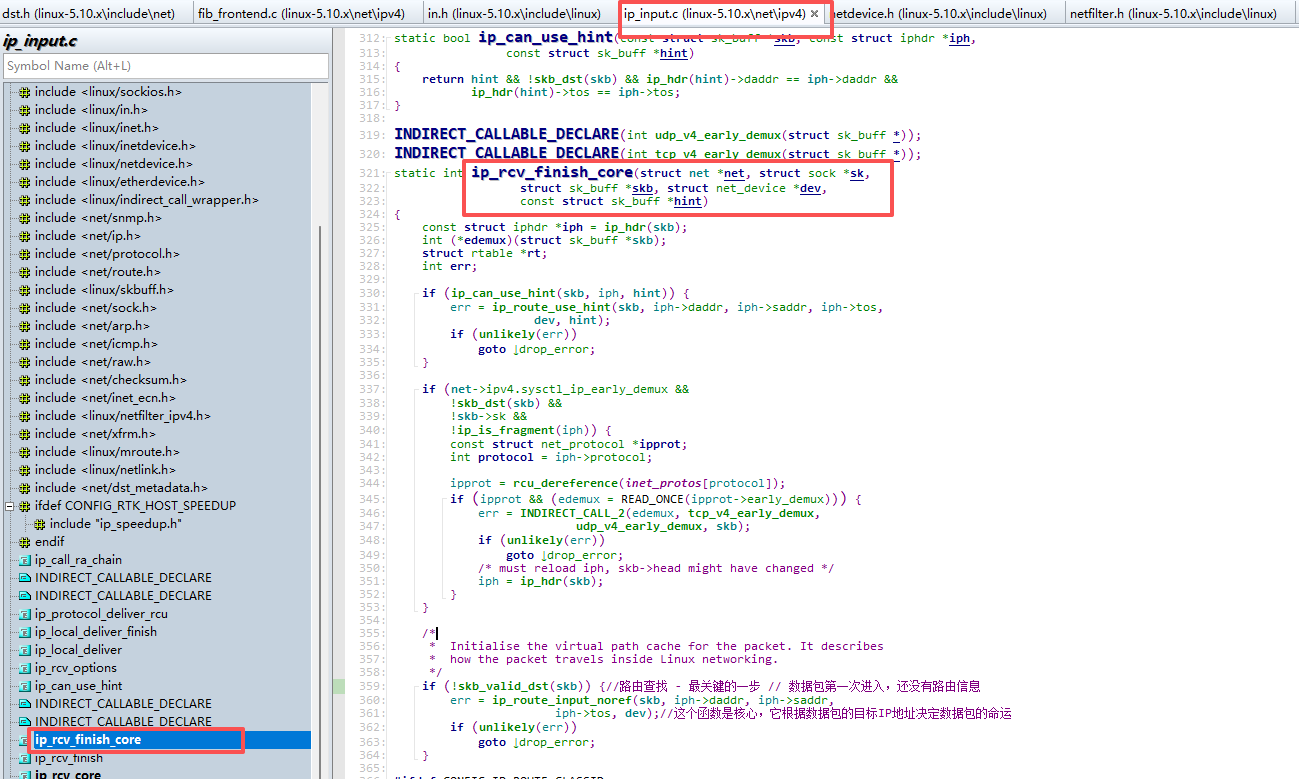

ip_rcv_core 的作用：确保IP包的基本合法性
检查数据包长度和完整性
验证IP头版本和校验和
处理IP选项
如果处理失败返回NULL -

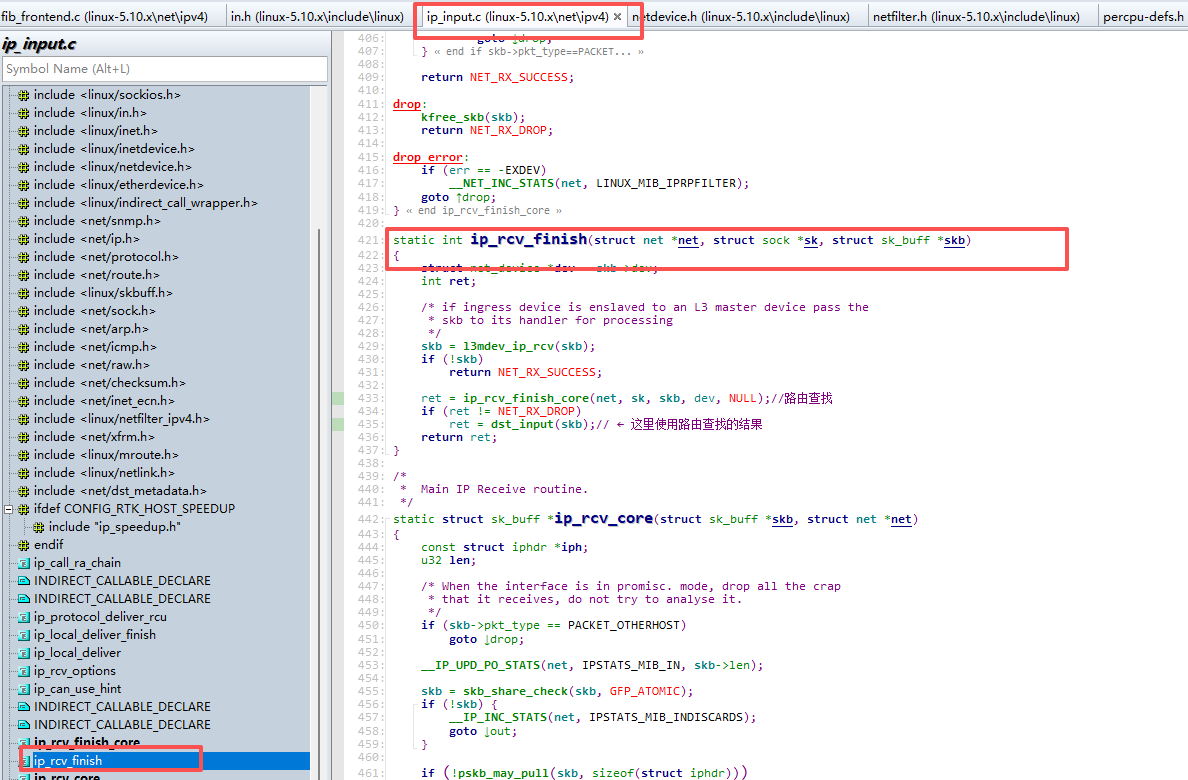

ip_rcv_finish：它决定了每个数据包的最终命运：是发给本机、转发出去、还是丢弃
-

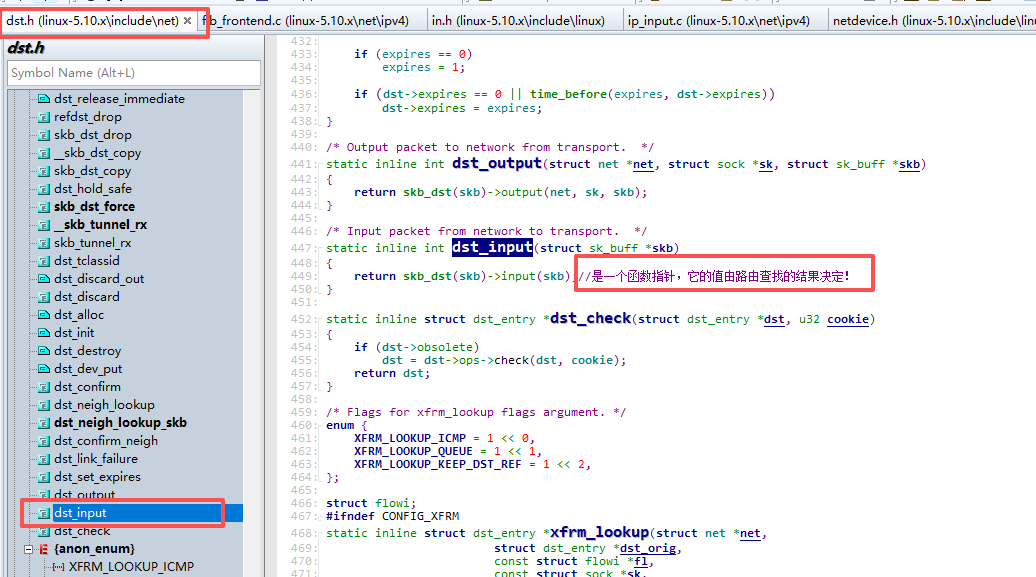

是一个函数指针，它的值由路由查找的结果决定！
-

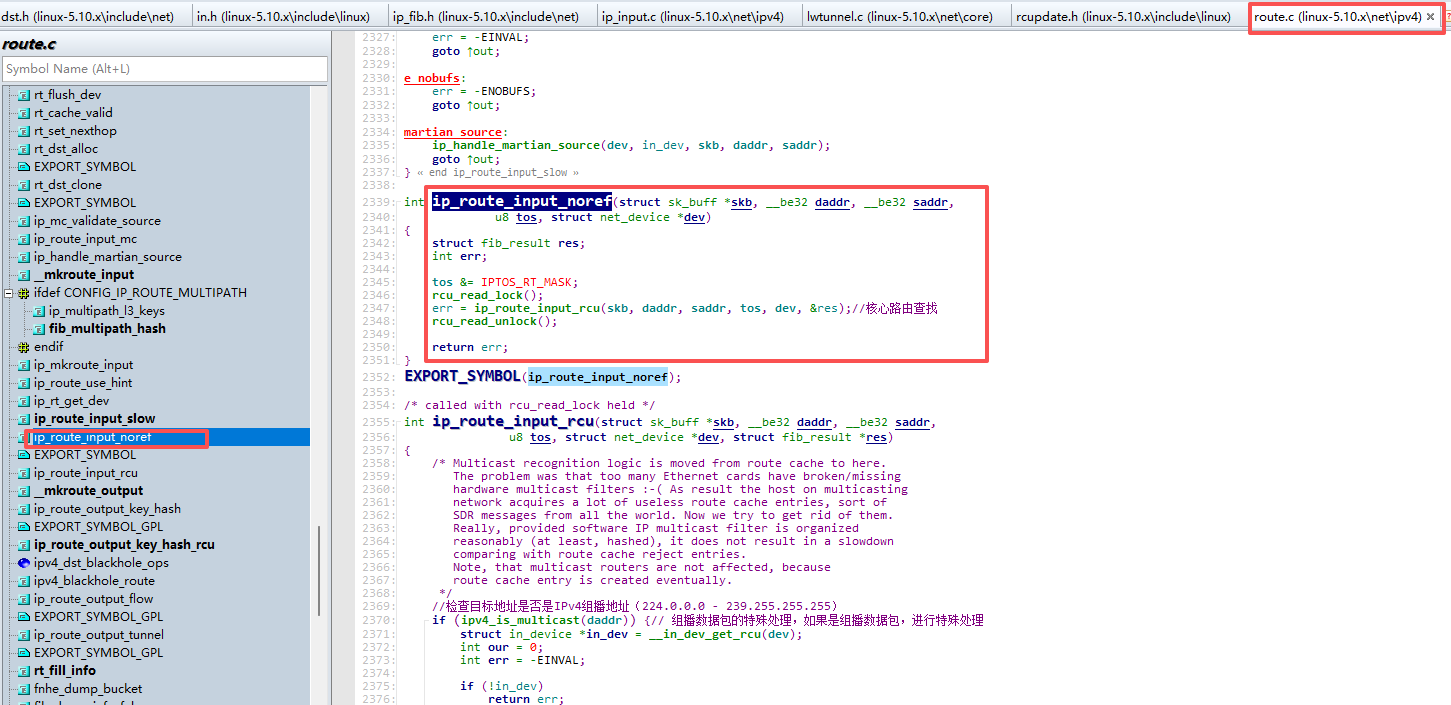

路由查找
-
这个函数是核心，它根据数据包的目标IP地址决定数据包的命运

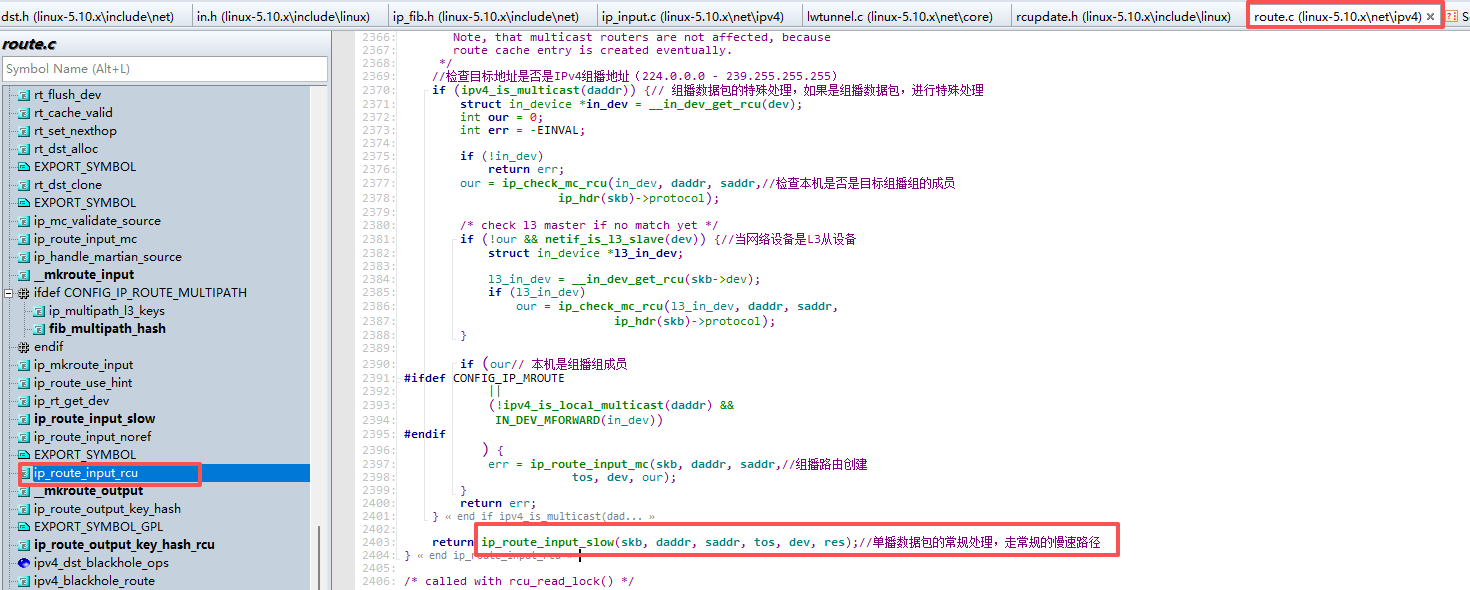

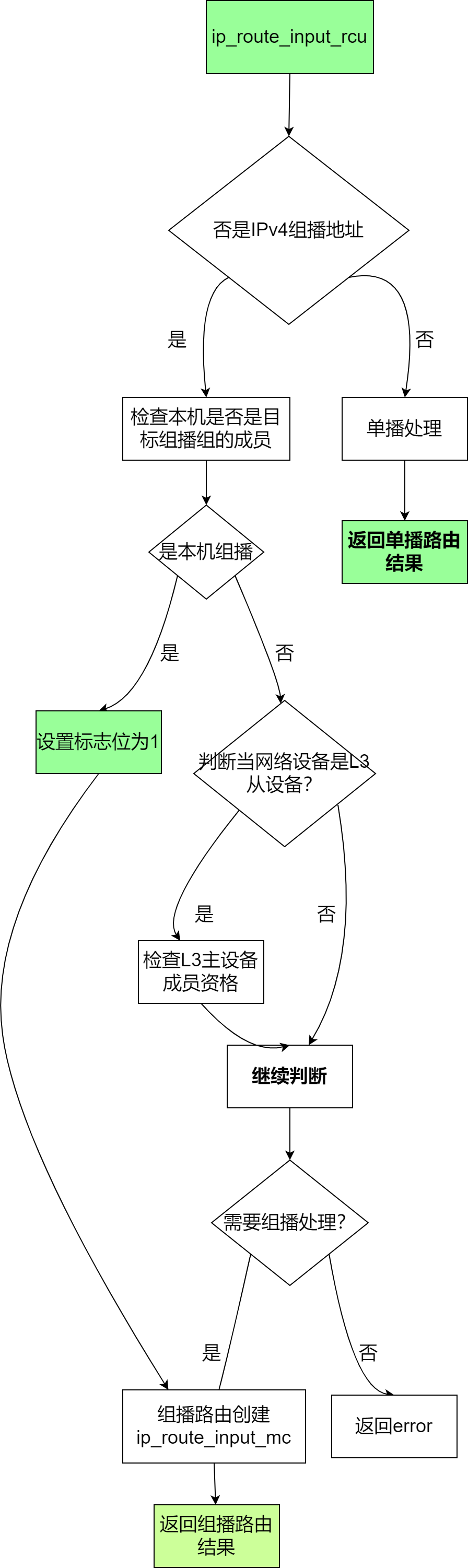

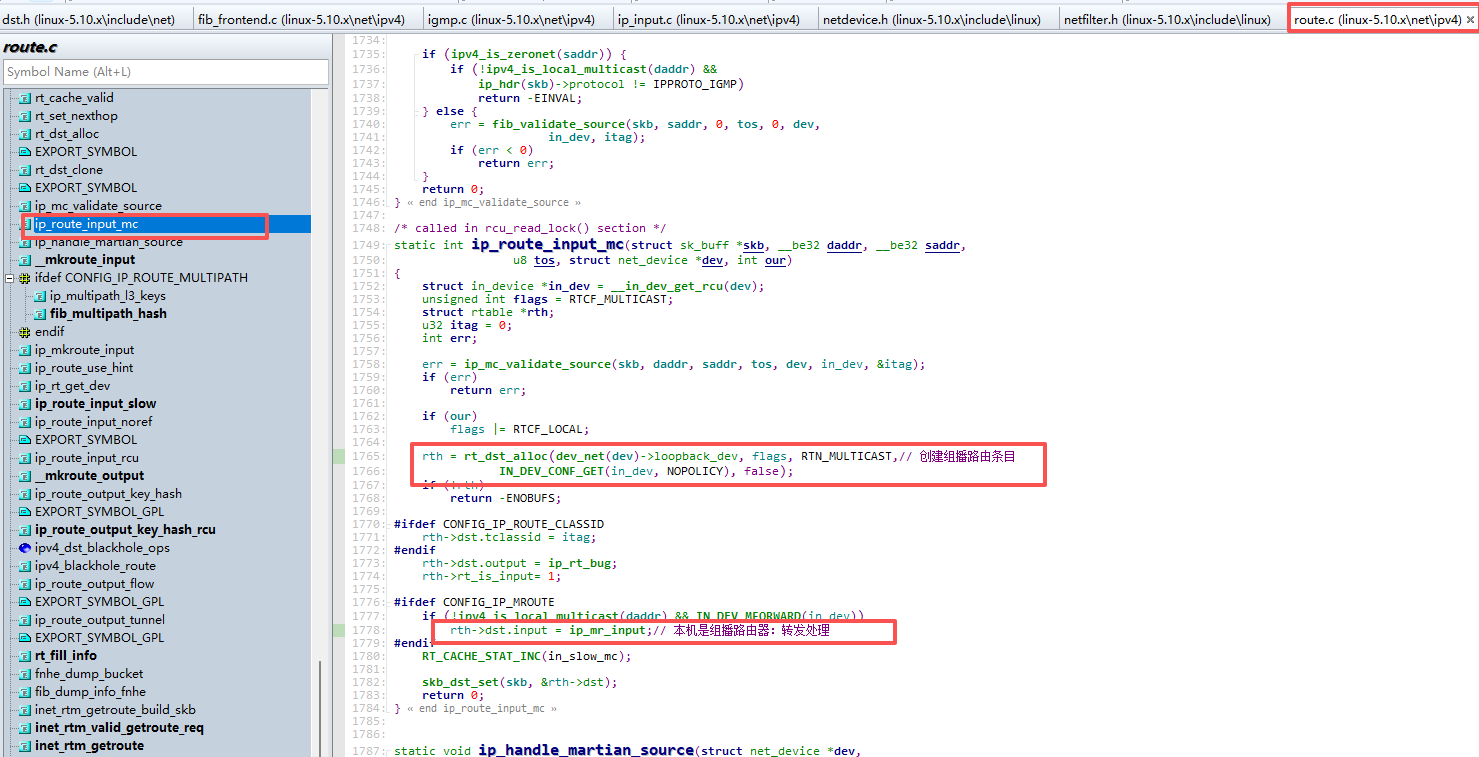

检查目标地址是否是IPv4组播地址
-
单播数据包的常规处理，走常规的慢速路径

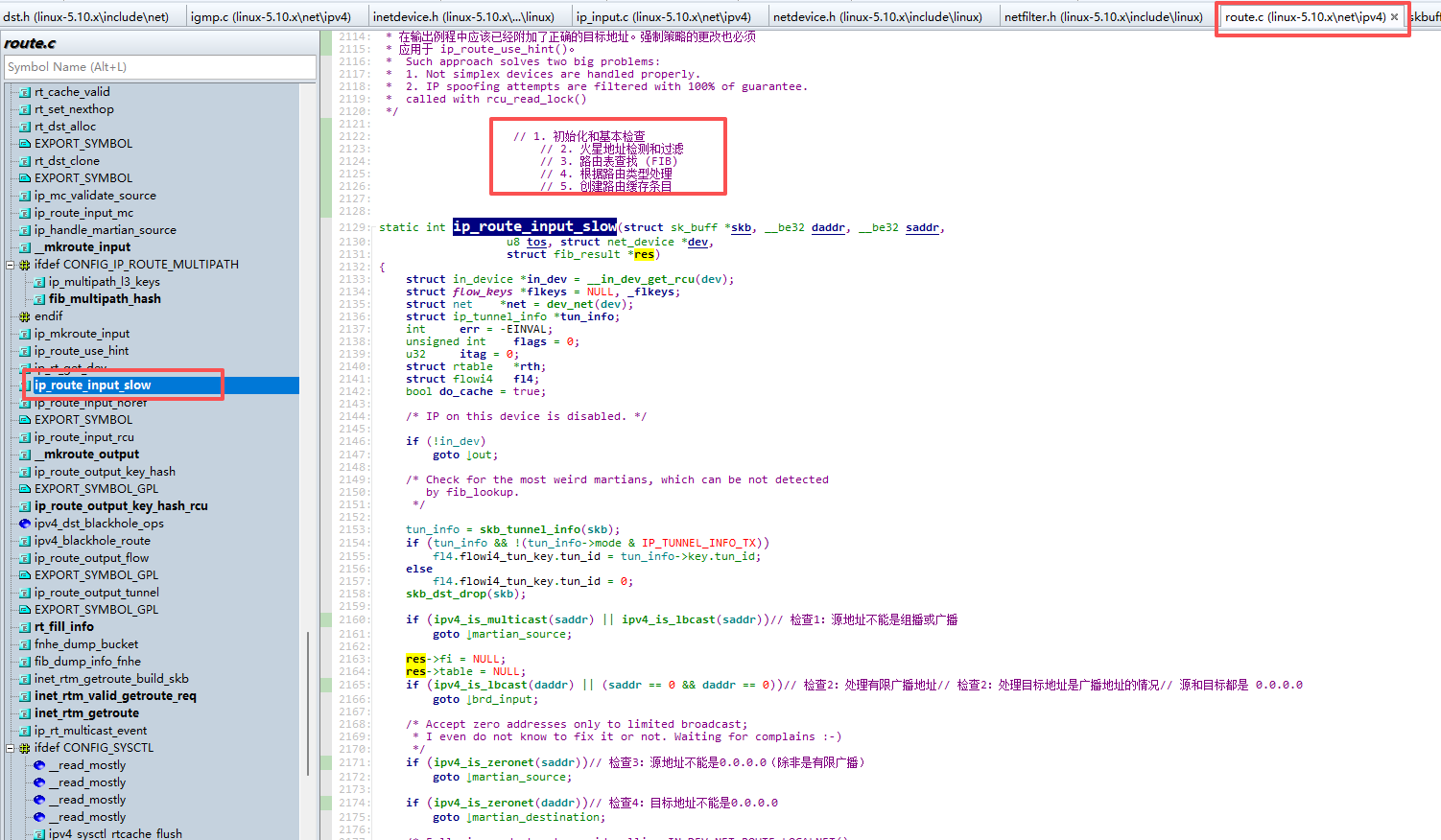

基础函数内容：
1）初始化和基本检查
2）火星地址检测和过滤
3）路由表查找 (FIB)
4）根据路由类型处理
5）创建路由缓存条目 -

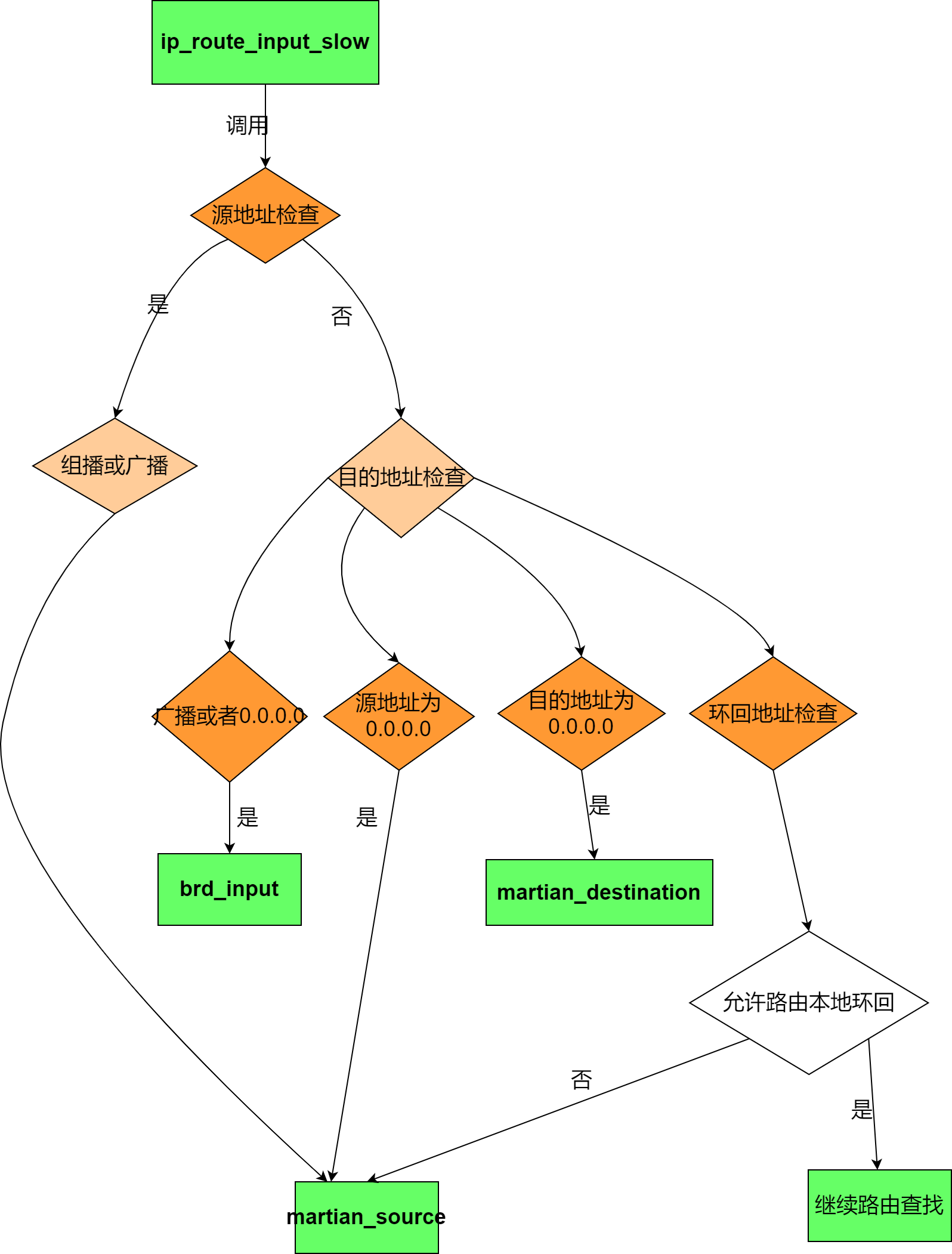

基础框架流程
-

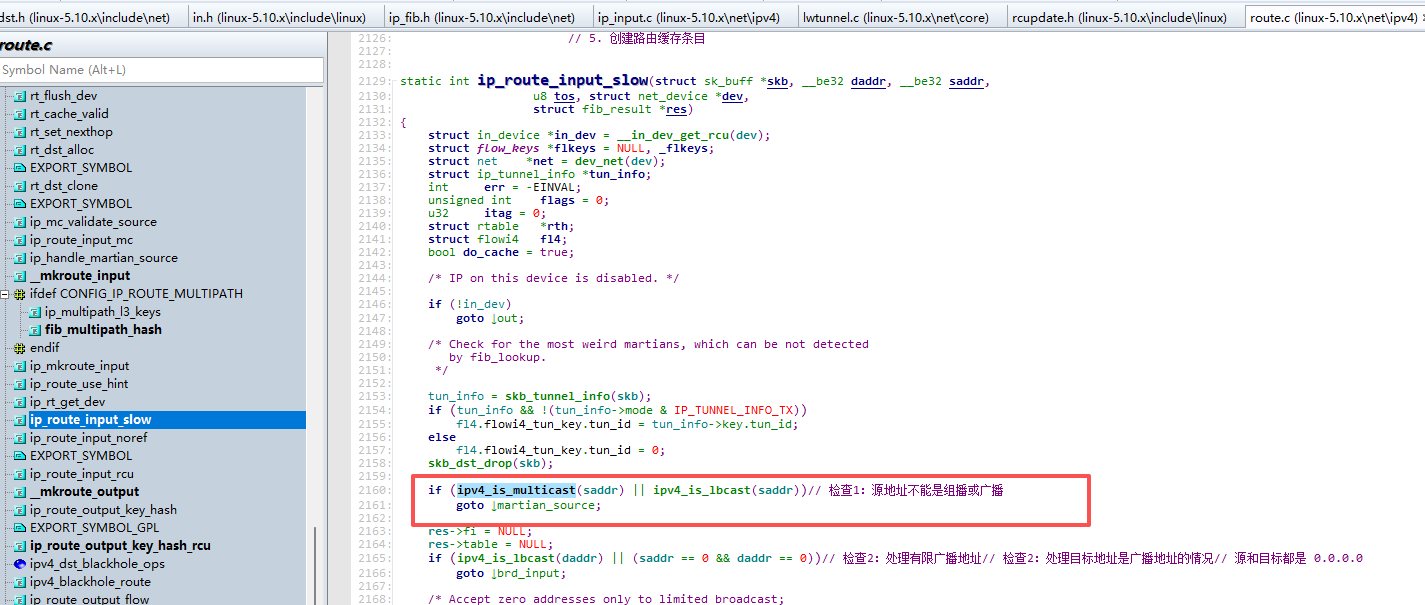

源地址不能是组播或广播

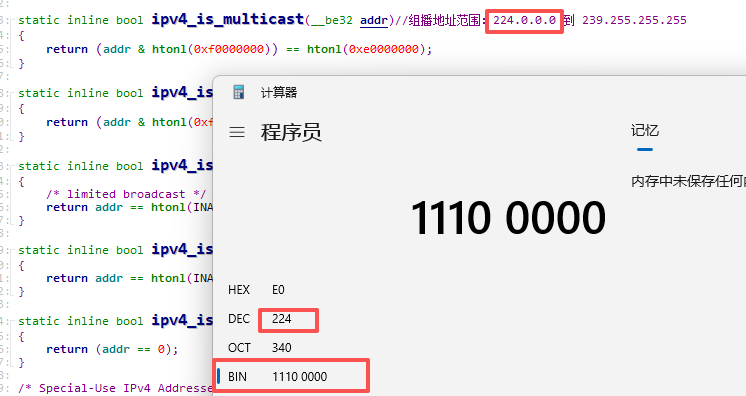

地址理解：

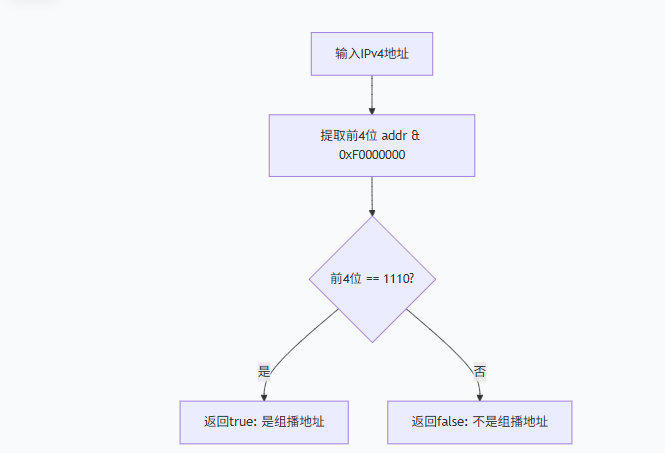

组播地址范围：224.0.0.0 到 239.255.255.255
-
检测有限广播地址的函数
#define INADDR_BROADCAST ((unsigned long int) 0xffffffff)
static inline bool ipv4_is_lbcast(__be32 addr)
{/* limited broadcast */return addr == htonl(INADDR_BROADCAST);
}
有限广播地址的概念
1）有限广播地址：255.255.255.255
2）作用范围：只在本地网络段内广播，不会被路由器转发
3）用途：用于在不知道网络地址的情况下向本地网络所有主机发送数据
-

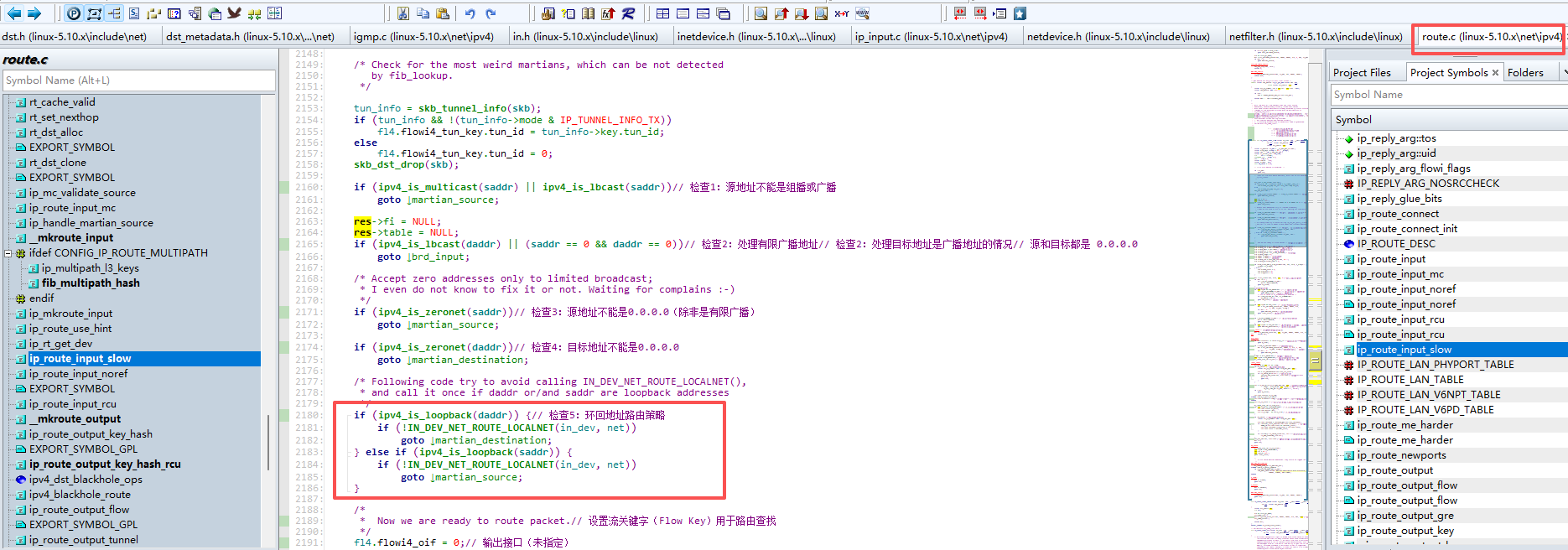

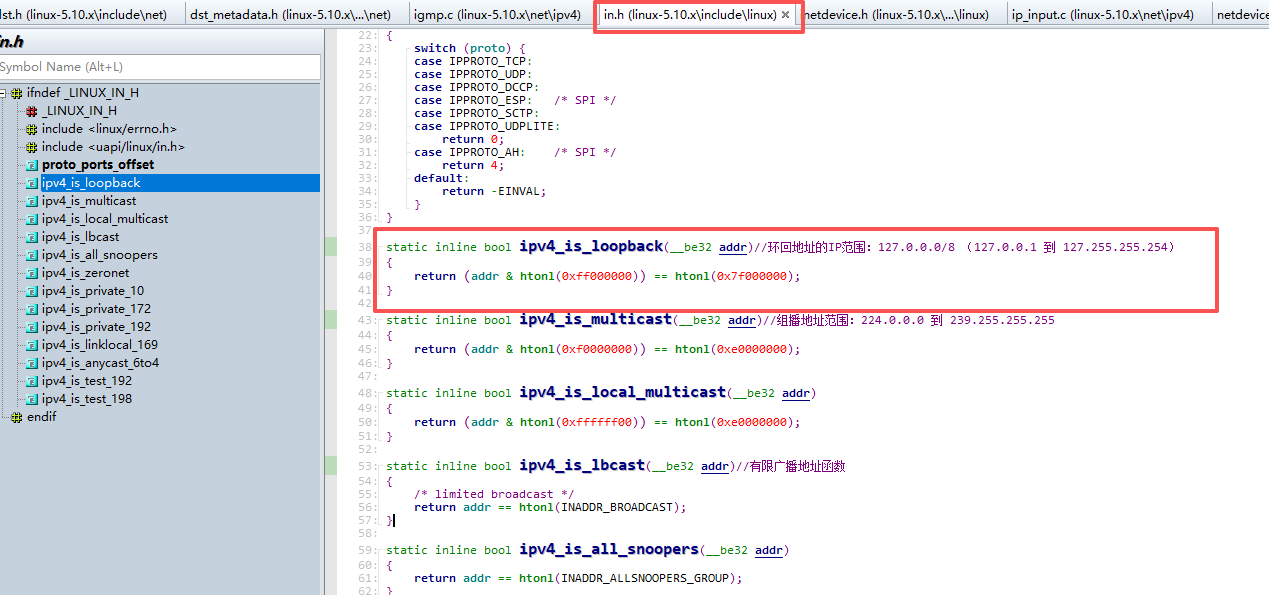

环回地址路由策略检查
环回地址的IP范围：127.0.0.0/8 （127.0.0.1 到 127.255.255.254）
-

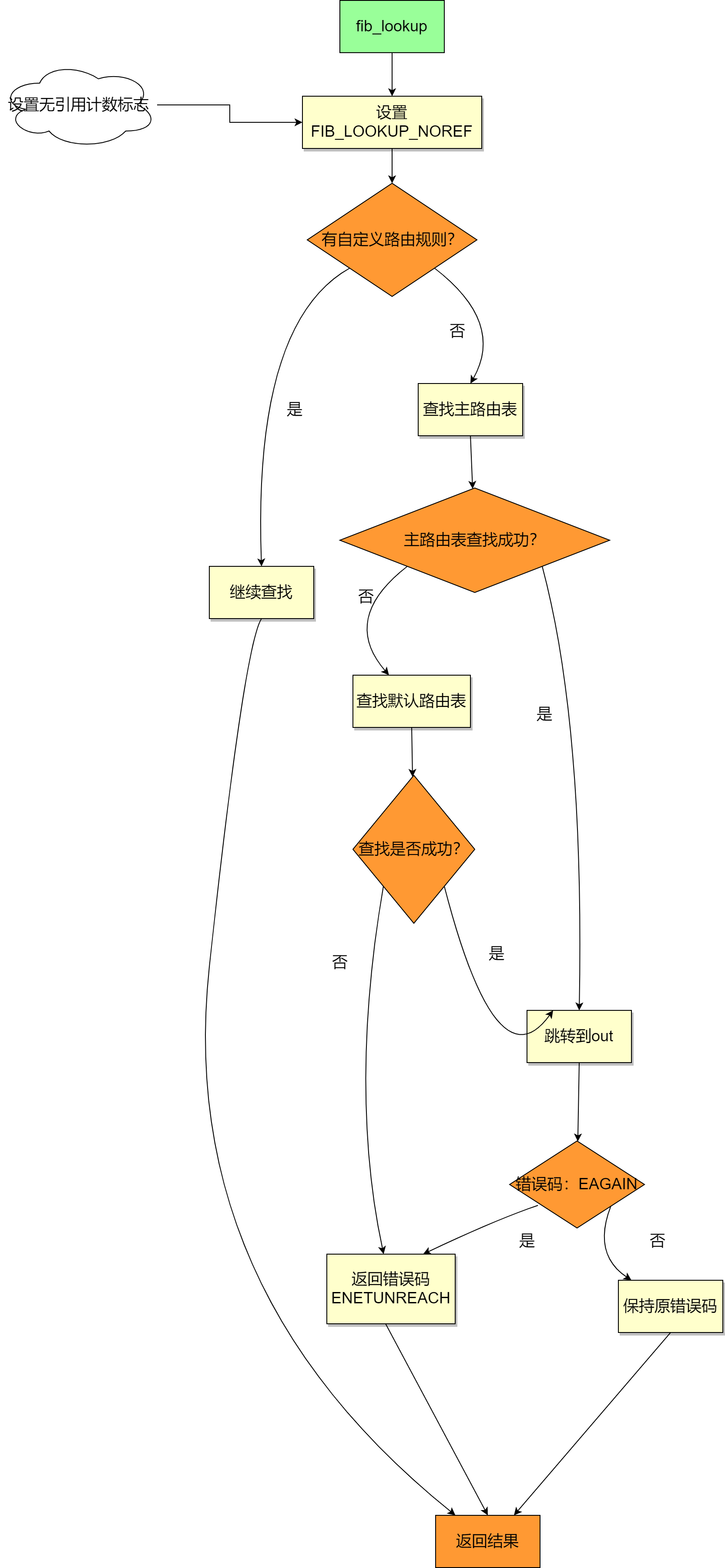

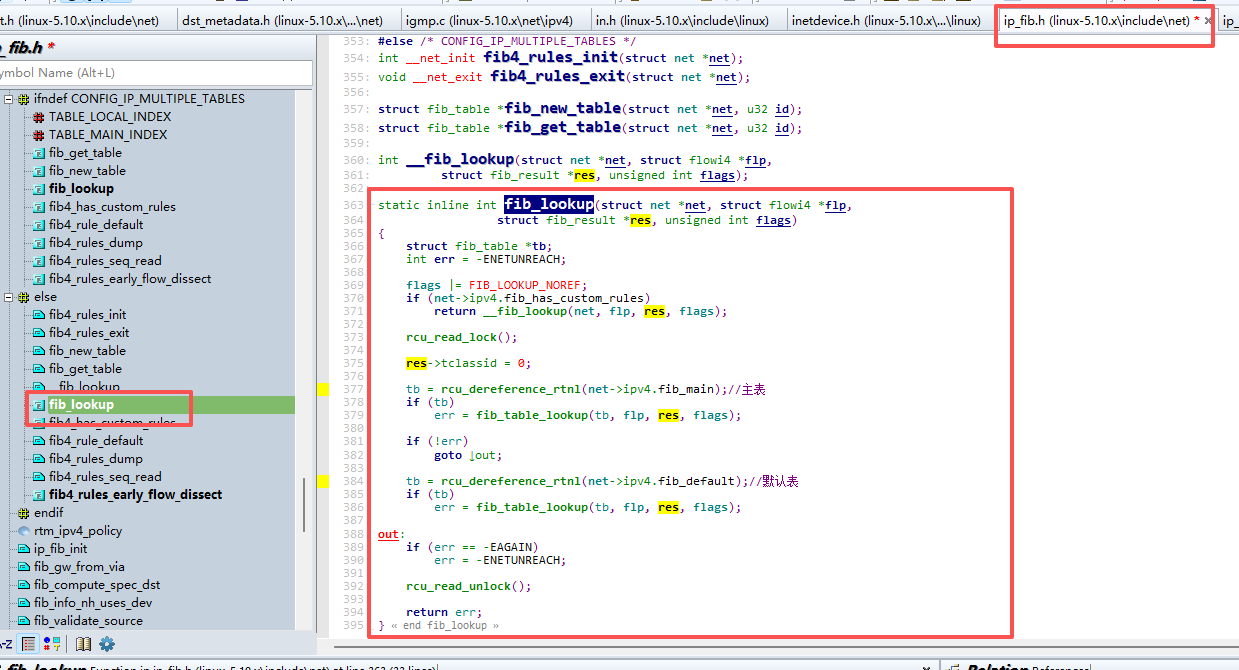

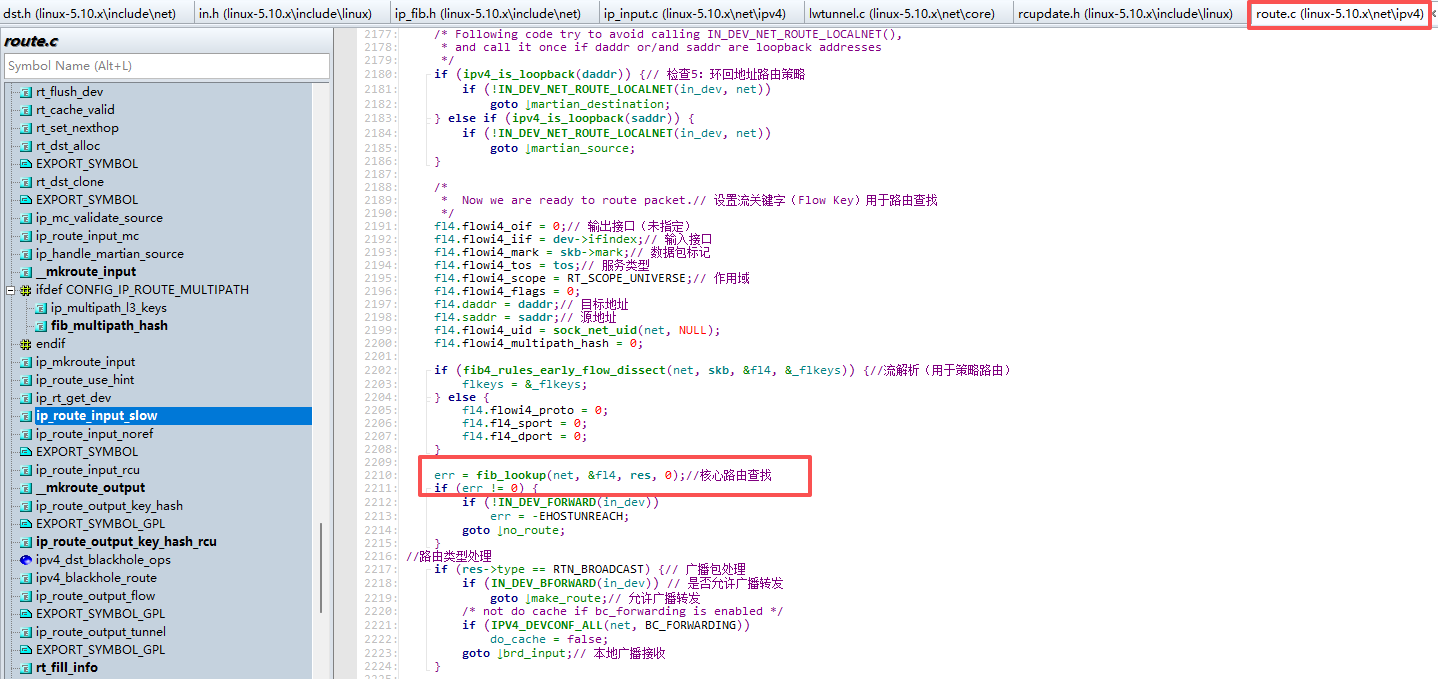

核心路由查找
基础流程框架
-

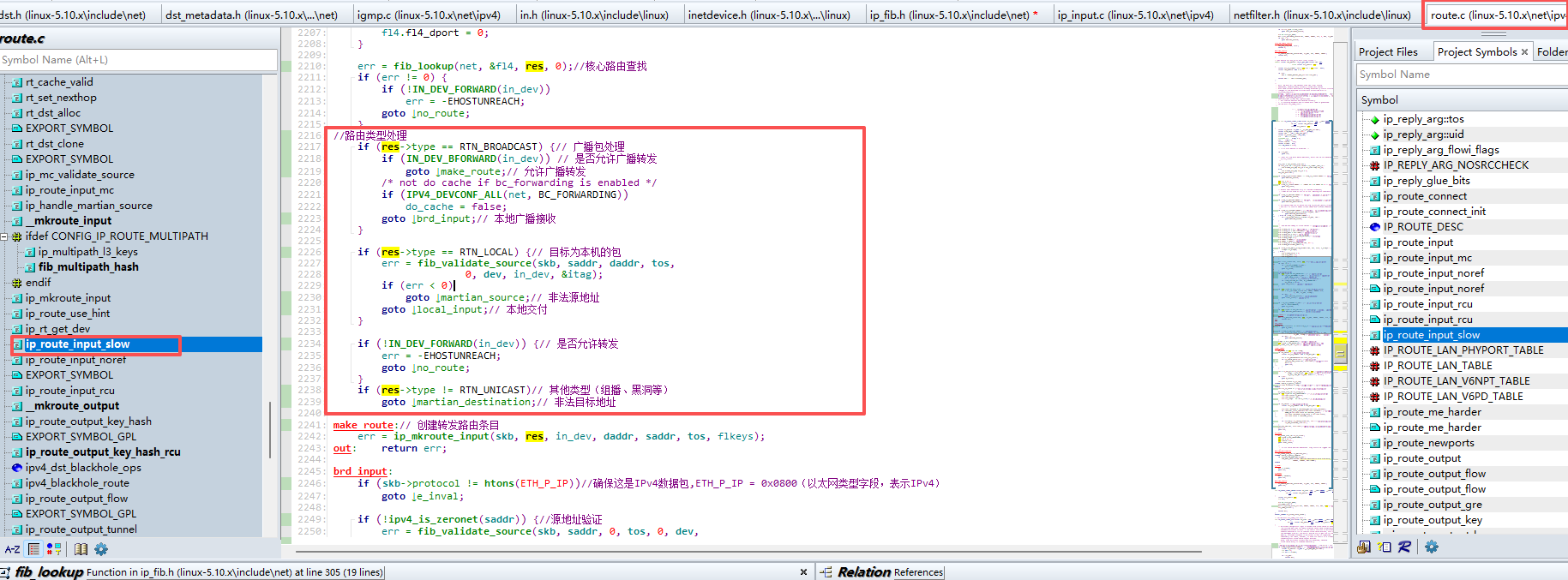

路由类型处理
包含：
1）广播包处理
2）本机的包
3）是否允许转发
4）其他类型（组播、黑洞等）

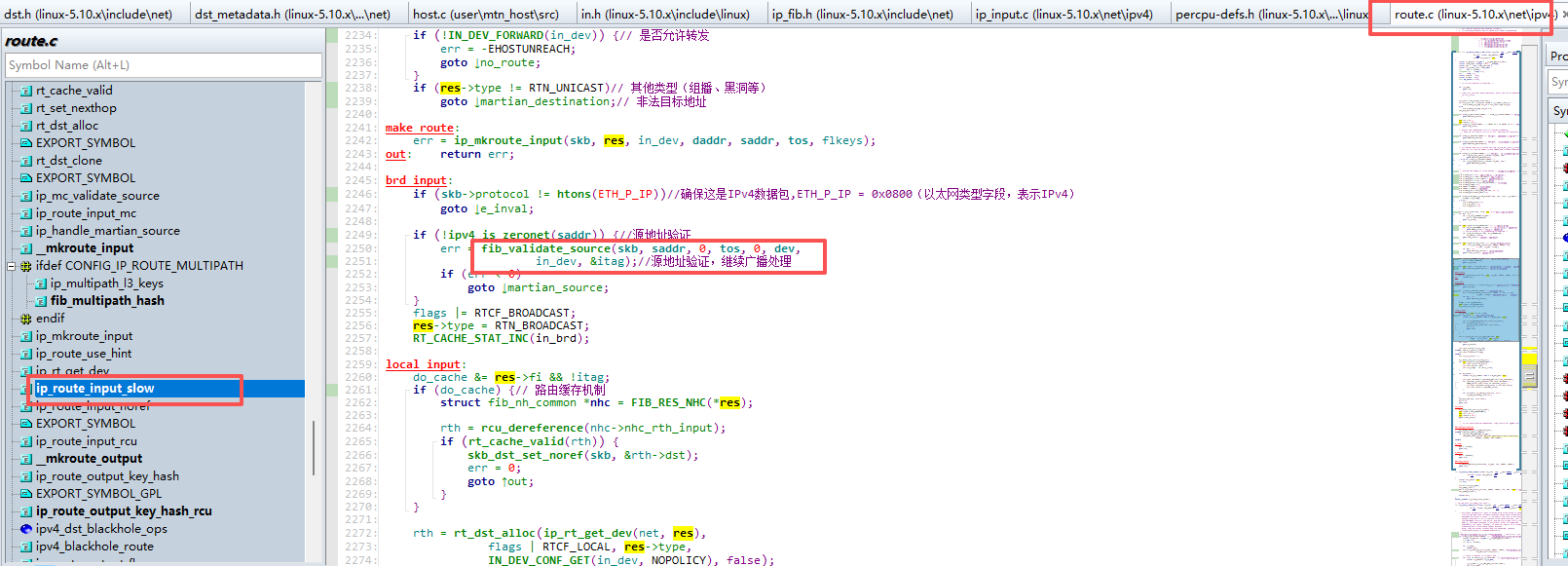

fib_validate_source 的作用：
1）反向路径检查（防止IP欺骗）
2）验证源地址是否来自合理的网络接口
3）检查是否允许从该源地址接收数据

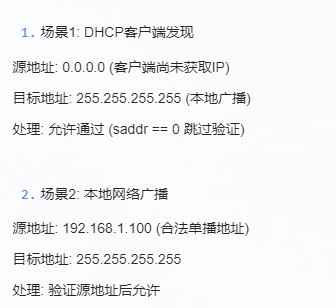

下面举例合法的应用场景：

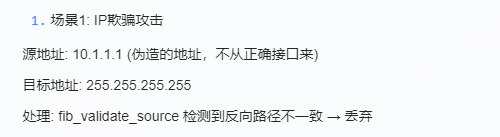

如下是非法的广播用例：
-

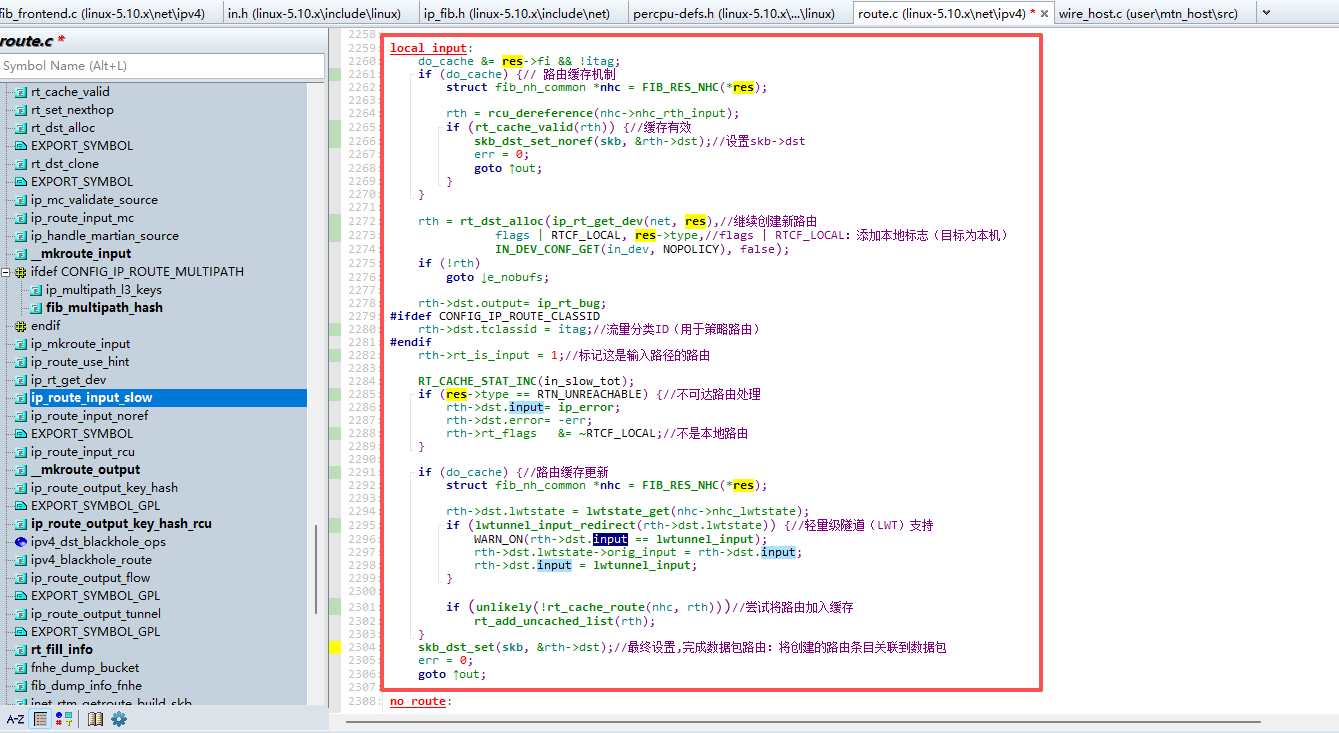

local_input
local_input内容:
1）路由缓存查找（快速路径）
2）创建新路由条目（慢速路径）
3）路由缓存更新
4）数据包目标设置
疑问？

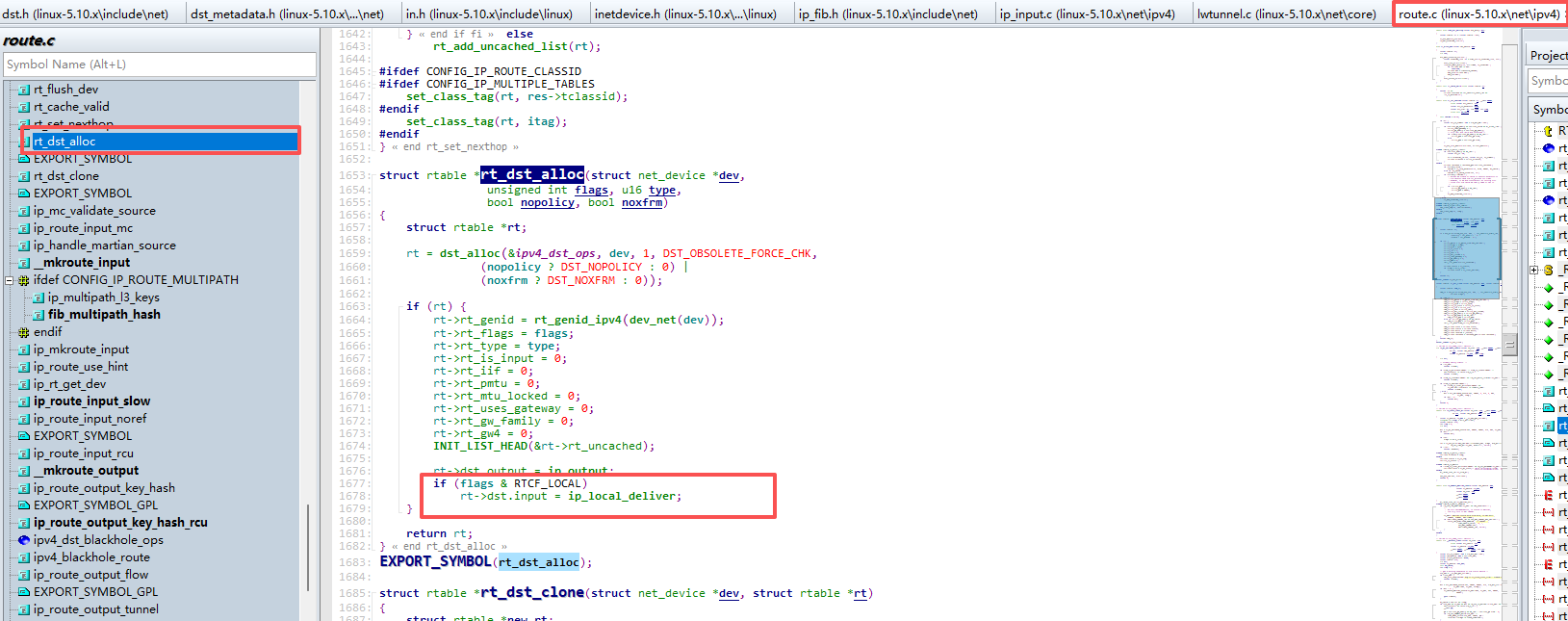

- 如果是local_input的包，是哪里更改了input函数的指针呢？
将dst的指针指向了ip_local_deliver

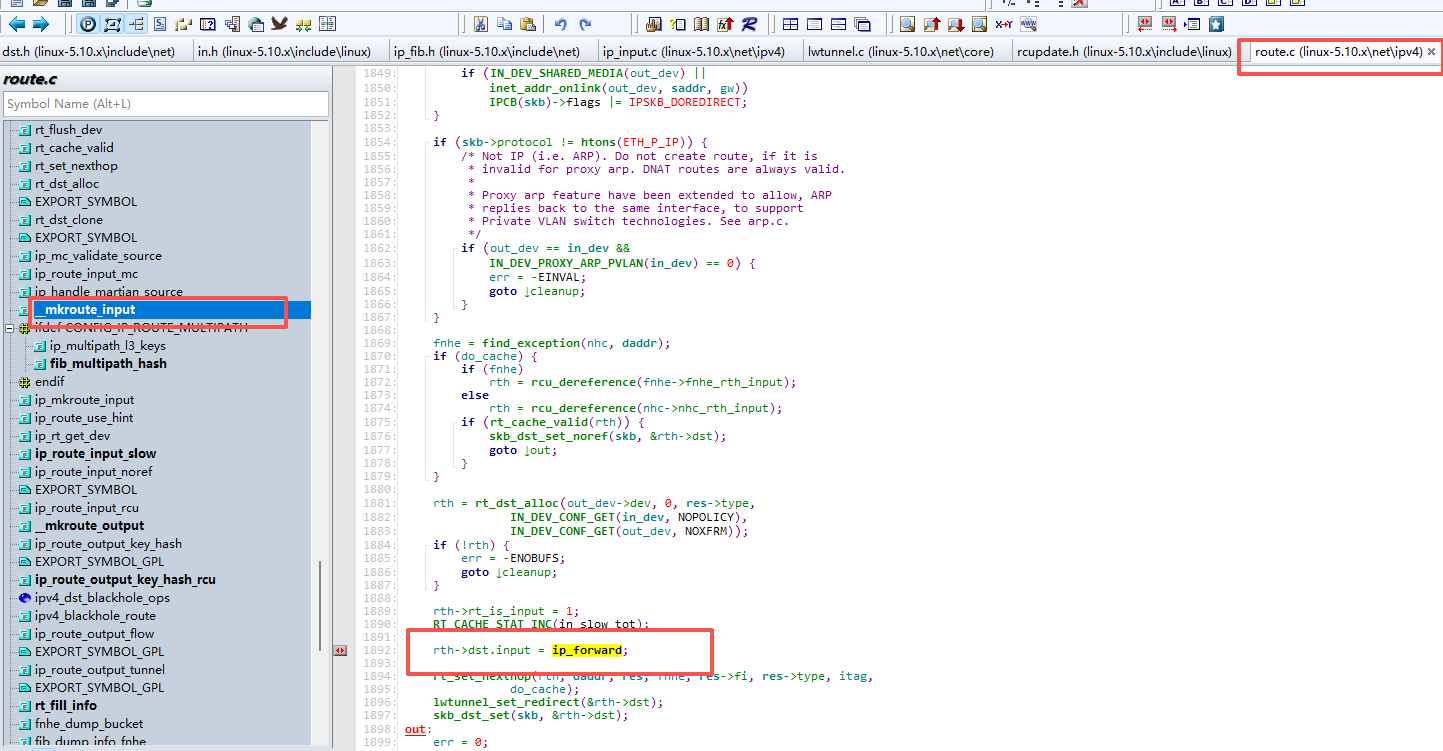

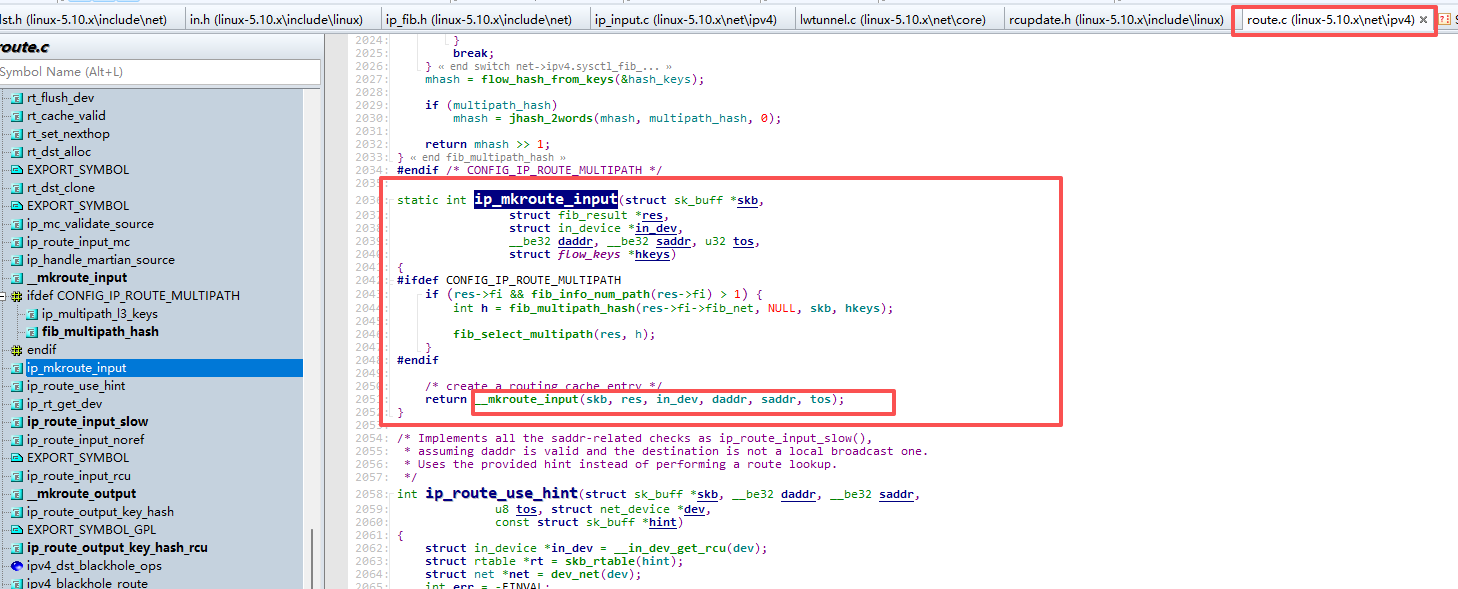

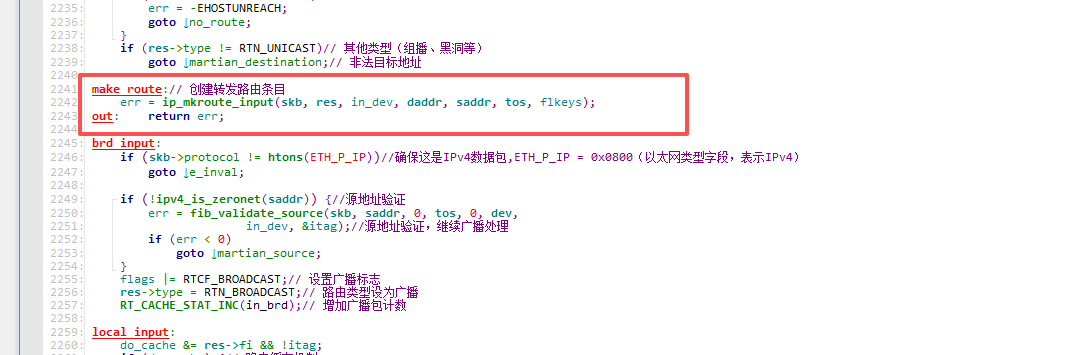

那走分路的make_route转发包呢？
- 为什么需要环回地址检查？
出于安全原因
1）防止地址欺骗：环回地址不应该从外部接口进入
2）协议合规：遵循TCP/IP协议规范
3）网络隔离：环回流量应该只在本地主机内循环
内容补充

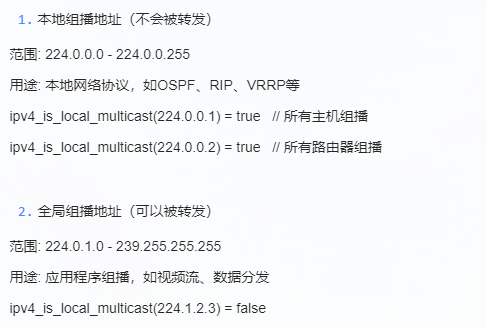

- 组播地址类型区分
本地组播地址 vs 全局组播地址
- 有限广播地址的
1）有限广播地址（Limited Broadcast Address）：255.255.255.255
2）作用范围：只在本地网络段内广播，不会被路由器转发
3）用途：用于在不知道网络地址的情况下向本地网络所有主机发送数据
实际网络中的应用场景
1）DHCP客户端发现: 客户端发送目标为255.255.255.255的DHCP发现包
2）网络配置: 当主机不知道网络地址时的本地通信
3）网络诊断: 向本地网络所有主机发送诊断信息
