MPLS技术详解1：原理、架构与转发机制详析

news 2025/10/11 7:26:26

在这里插入图片描述

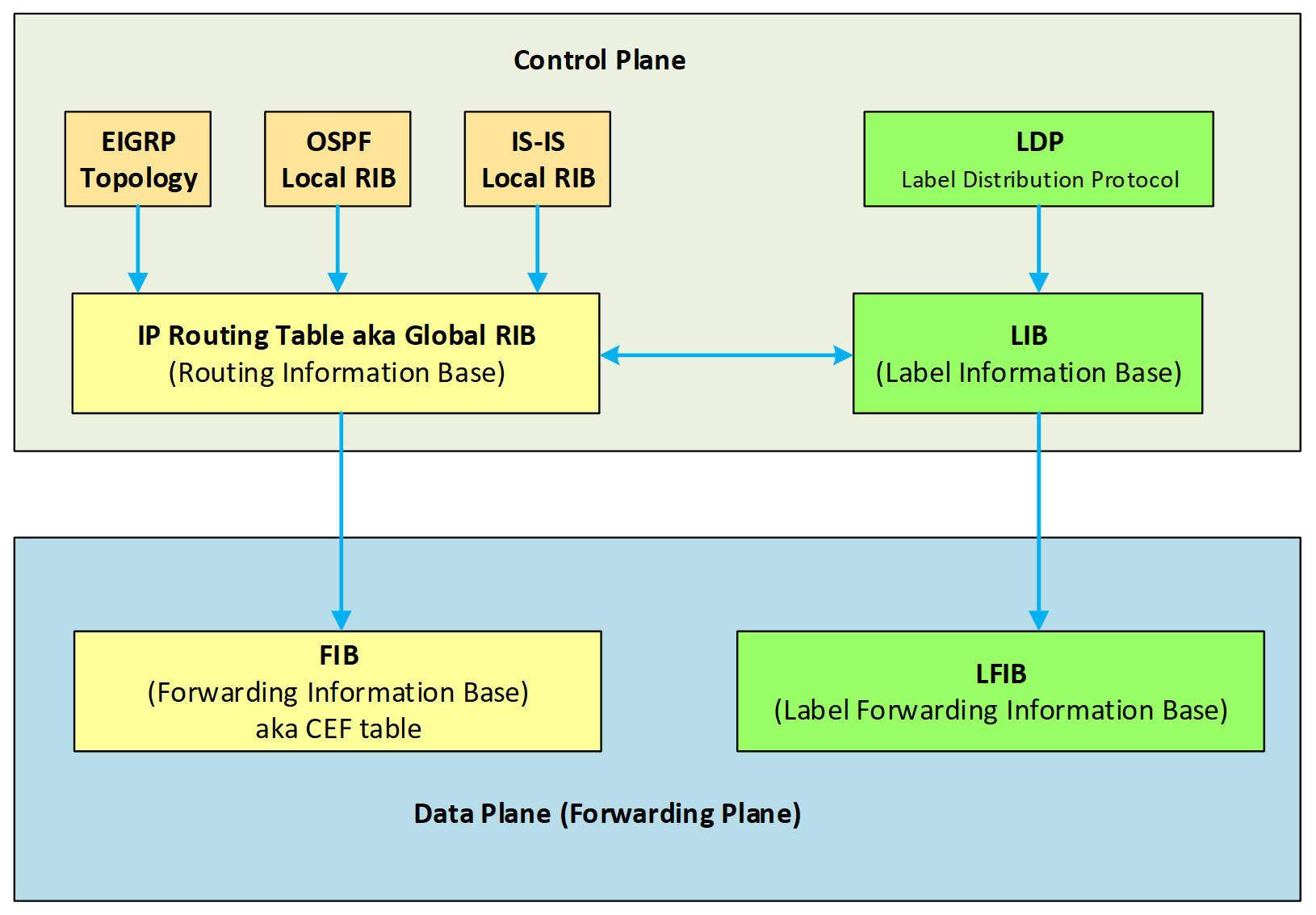

本系列首篇将带您全面了解MPLS（多协议标签交换）技术的基础原理、网络设备类型、标签交换机制及其优势。文章深入解析MPLS报头结构、标签堆栈、数据包在MPLS网络中的转发流程，以及与Cisco Express Forwarding的关系。通过对控制平面和数据平面的梳理，帮助读者建立完整的MPLS认知体系，为深入学习后续高级应用和实战部署打下坚实基础

1. 基础概念

MPLS的全称是多协议标签交换技术。顾名思义，它支持多协议，使用标签交换机制在网络中转发数据包。

1.1 多协议支持

多协议支持意味着它可以运行在任何的数据链路层技术（以太网，帧中继，ATM，SONET）之上并可以转发任何网络层协议（IPv4，IPv6，IPX，AppleTalk）。

在数据包进入到MPLS网络的时候，MPLS路由器会添加它自己的报头，也就是所谓的标签。因此它也被叫做2.5层协议。

1.2 标签交换机制

以太网通过查询MAC地址来转发数据帧，IP网络通过查询IP地址来转发数据包，MPLS网络则是通过查询标签来转发数据包。

标签是由专门的标签分发协议来下发的，最常用也被大家熟知的就是LDP，运营商网络里也会有SR和SRv6来分发标签。至于说为什么叫交换机制，是经过每一跳都会交换（SWAP）这个标签。

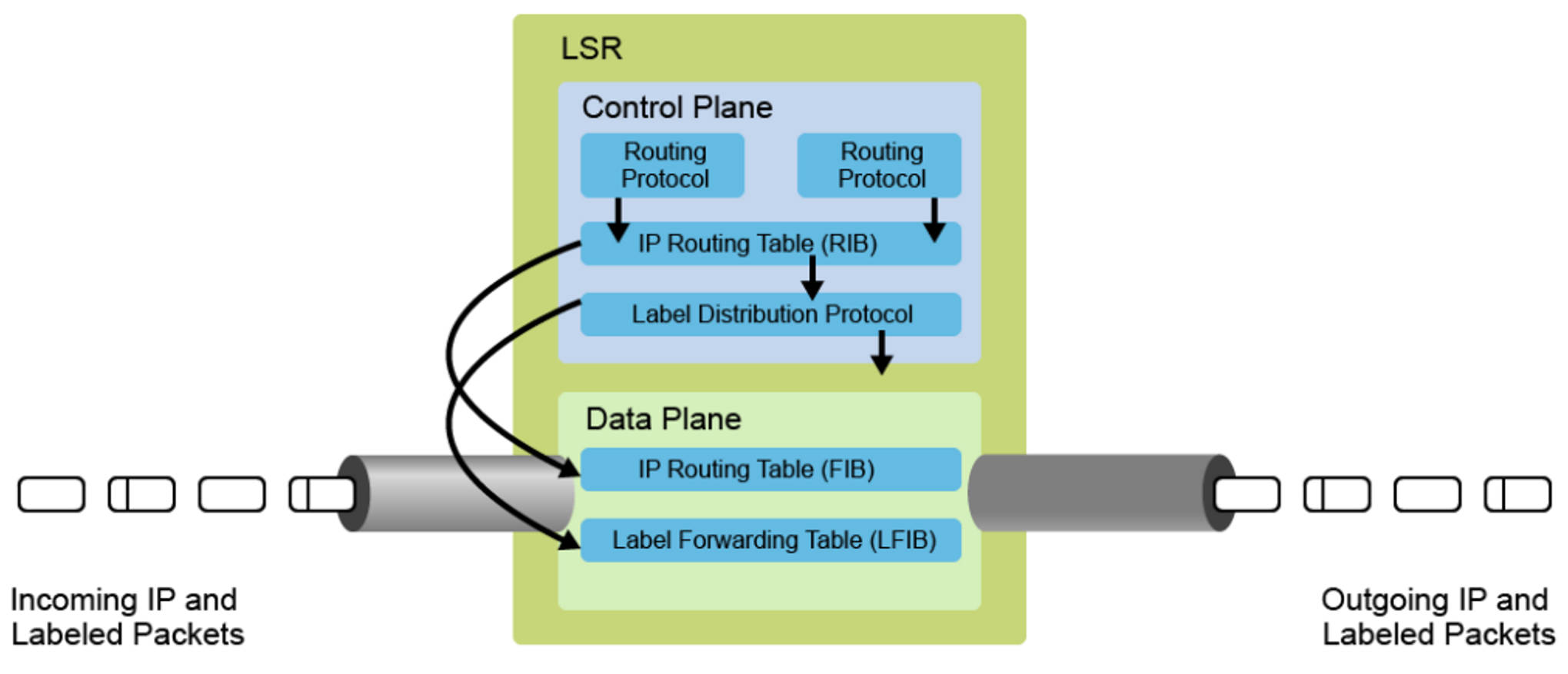

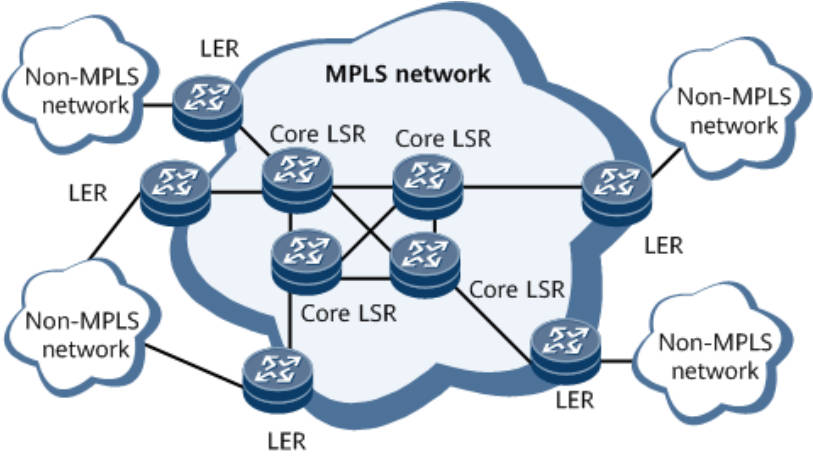

1.3 设备类型

在这里插入图片描述

Label Edge Router，简称LER，是MPLS网络和其他网络交界的边缘，通常也被成为PE路由器。它负责标签的压入和弹出。入口的LER也叫做iLER，出口的LER也叫做eLER。

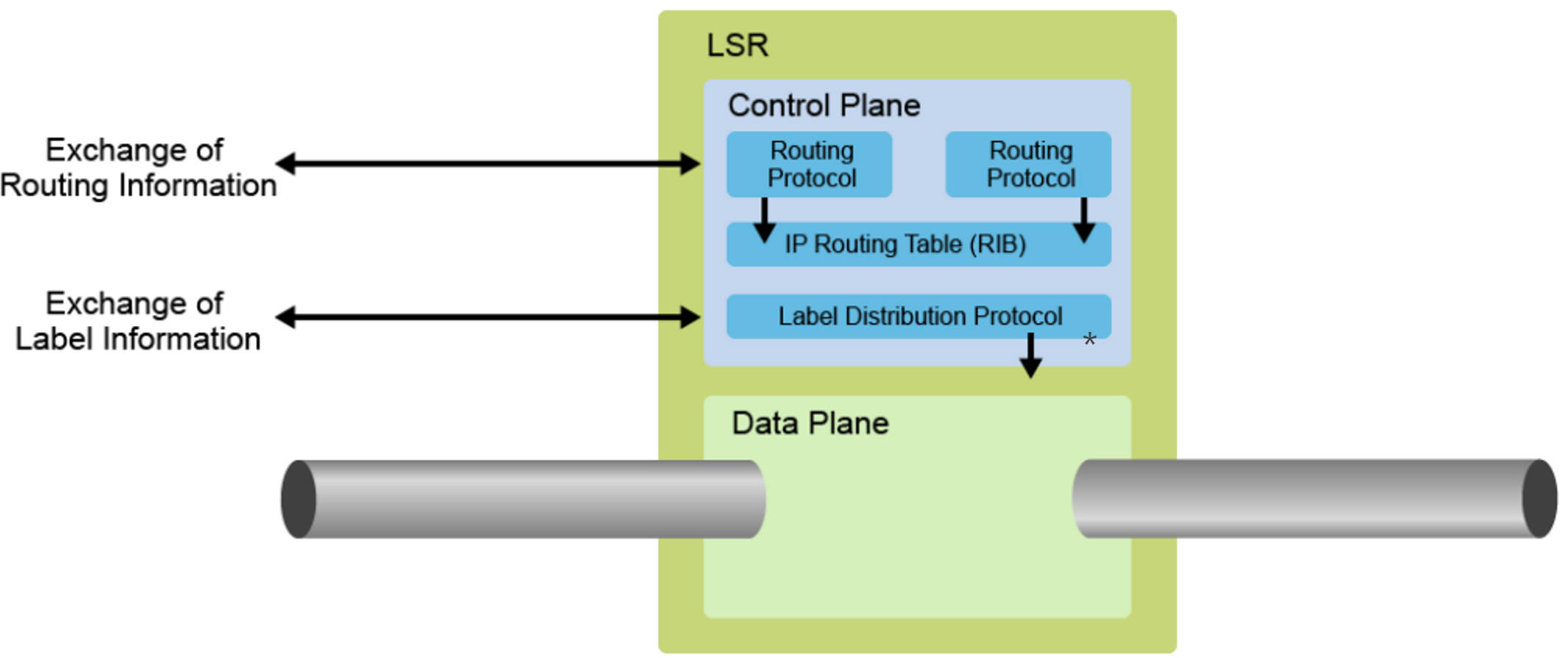

Label Switching Router，简称LSR，是MPLS网络的核心路由器，也被成为P路由器。它负责标签的交换。

1.4 标签交换路径

当IP包进入到一个MPLS网络并被加上一个合适的标签，直到它移除这个标签并离开MPLS网络，它在MPLS网络经过的路径就叫做标签交换路径Label Switched Path (LSP)。

它是到目的网络的IGP的最短路径。
它是单向的，且和数据传输的方向一致，这意味着回程可能使用不同的LSP。
可用于快速重路由（Fast Reroute）。预先配置备用路径的LSP，当主路径上的链路或是节点失效的时候，可以迅速切换到备用路径。

1.5 转发等价类

Forwarding Equivalence Class，即转发等价类，指的是一些数据包被在同一条路径上转发且得到相同的对待。当时数据包进入到MPLS网络的时候，入口LER将其划分到不同的FEC里，根据FEC来分配标签。对于设备来讲，对于有相同的下一条，相同的出接口，以及相同的QoS，就属于一个相同的FEC。对于其他设备上对数据包的操作，本路由器是无法干预的。

所有属于同一FEC的数据包被分配了同一个标签，但并不是所有拥有一样标签的数据包都属于同一个FEC。概念上FEC包括路径和QoS，路径是指所有的数据包都沿着一样的LSP转发，相同的对待则指的是有相同的QoS设置。举个例子，到达同样目的的数据包，在网络拥塞的情况下，语音或是视频的流量可以通过，普通的流量可以就被丢弃了。在日常提到FEC，基本就是指分配了达到相同的目的地分配了相同的标签，譬如L3VPN，客户从一个站点到另一个站点的VPN流量，在运营商承载网上走的是一条一样的LSP。根据和运营商签的SLA来保证服务质量，决定了网络拥塞时对不同流量的处理方式。

1.6 MPLS的优点

在IP网络中，每一跳都需要根据目的网络地址进行路由表的最长匹配前缀的查询，这需要消耗CPU的资源。而在MPLS网络内部，只要读取数据包报头里的标签，通过基于硬件查询的标签转发信息表LFIB，将入标签替换成新标签并从出接口发出去。因此，数据可以以线速转发，消除了CPU造成的瓶颈。

2. MPLS报头

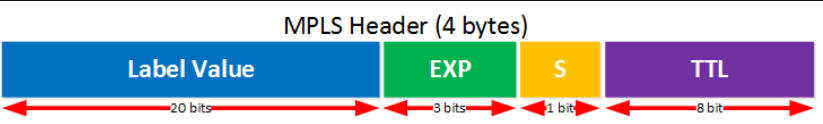

2.1 报头格式

在这里插入图片描述

Label：顾名思义就是标签值，20比特。
EXP：3比特的实验位，用于QoS。通常IP包在进入到MPLS网络时，iLER会将IP包的IP Precedence的值复制到这里。
S：栈底位Bottom of Stack，在有多个标签的时候，如果栈底位置1则意味着这是最后一个标签。
TTL：和IP网络的TTL一样，在MPLS网络里每一跳都会将TTL值减1。

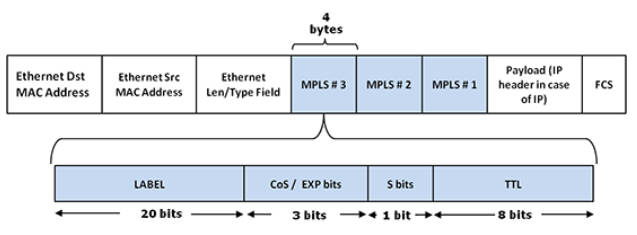

2.2 标签堆栈

在这里插入图片描述

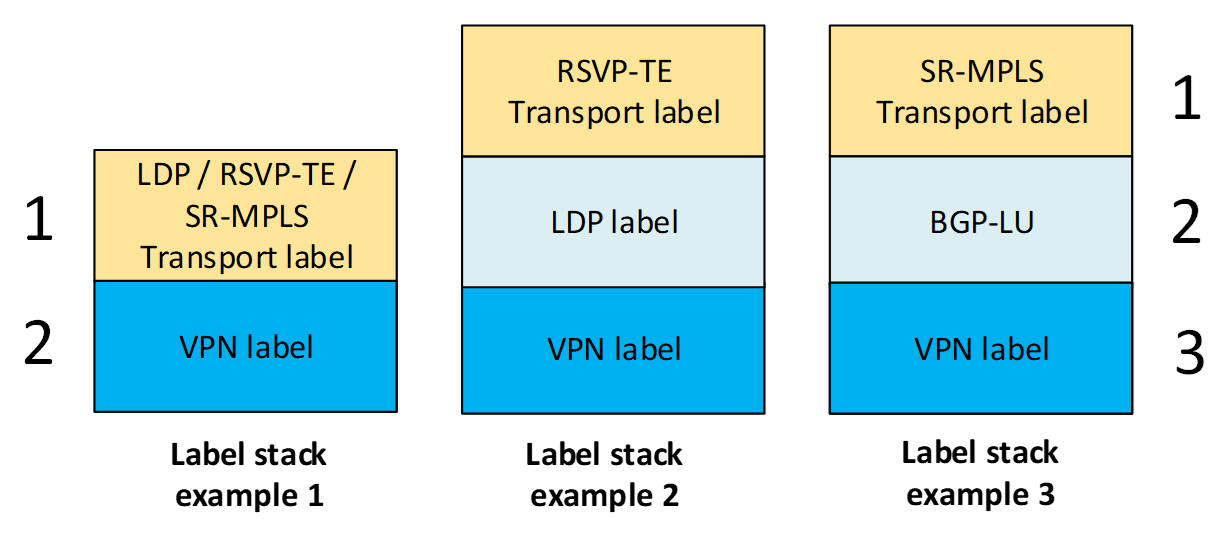

如果有2个及以上的标签时，一般最外层的标签的被叫做传输标签，用于找到服务所在的PE。最内层的，也就是靠近数据的一侧的标签被叫做服务标签，用于在PE上区分送到哪个服务上，譬如某个客户的VPN服务。举几个例子如下：

在这里插入图片描述

以第二个例子为例，RSVP-TE标签是用于找到TE隧道终点的，LDP标签是接着用于找到PE的，VPN标签是将数据转发给正确的客户的。譬如一个LSP需要从R1 -> R2 -> R3。R1到R2走的是MPLS TE的隧道接口，R2到R3是通过LDP的标签转发的，最后R3找到客户VRF和正确的出接口。

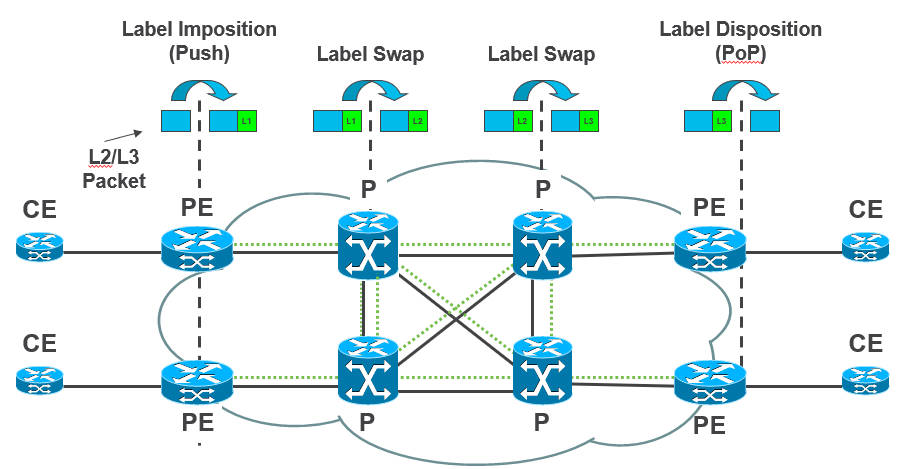

3 MPLS网络转发流程

在这里插入图片描述

3.1 入口LER

接收IP包，并分析报头，找出数据包的目的网络，QoS等特性。

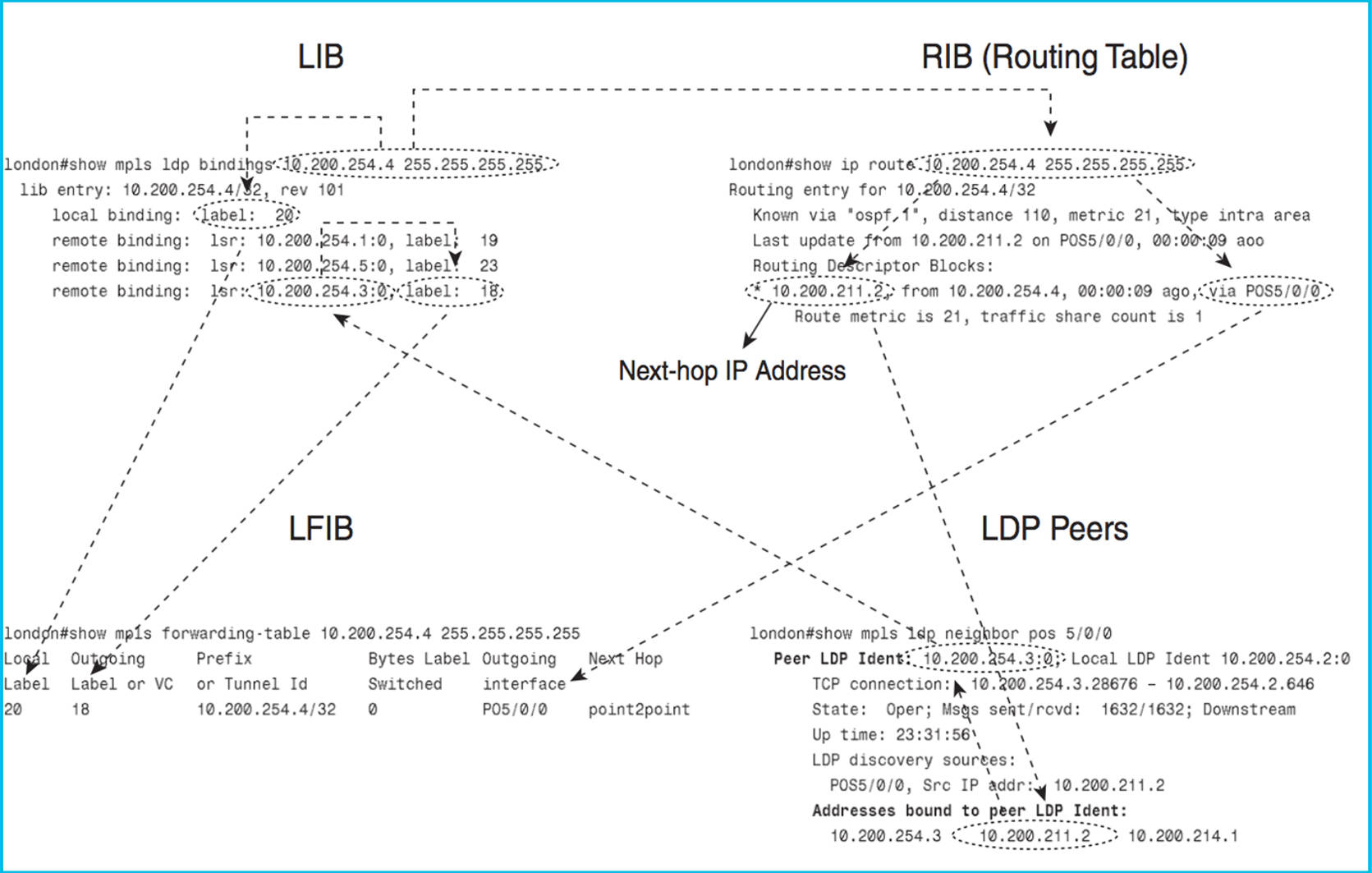

查路由器表（RIB）找目的网络及其下一跳。查找转发表（FIB）找到下一跳的出接口。并据此映射到相应的FEC上。
查看标签转发表（LFIB），找到FEC对应的标签。
制作标签，包括找到标签值，复制IP包的IP Precedence到EXP和TTL值，如果是内层标签则栈底位为1，其余为0。
在2层数据帧报头和3层IP包报头中间按顺序插入MPLS标签。譬如L3VPN的多层标签，从哪个VPN学来的，就先在内层插入VPN的标签。然后再查看其BGP的下一跳，并插入外层传输的标签。

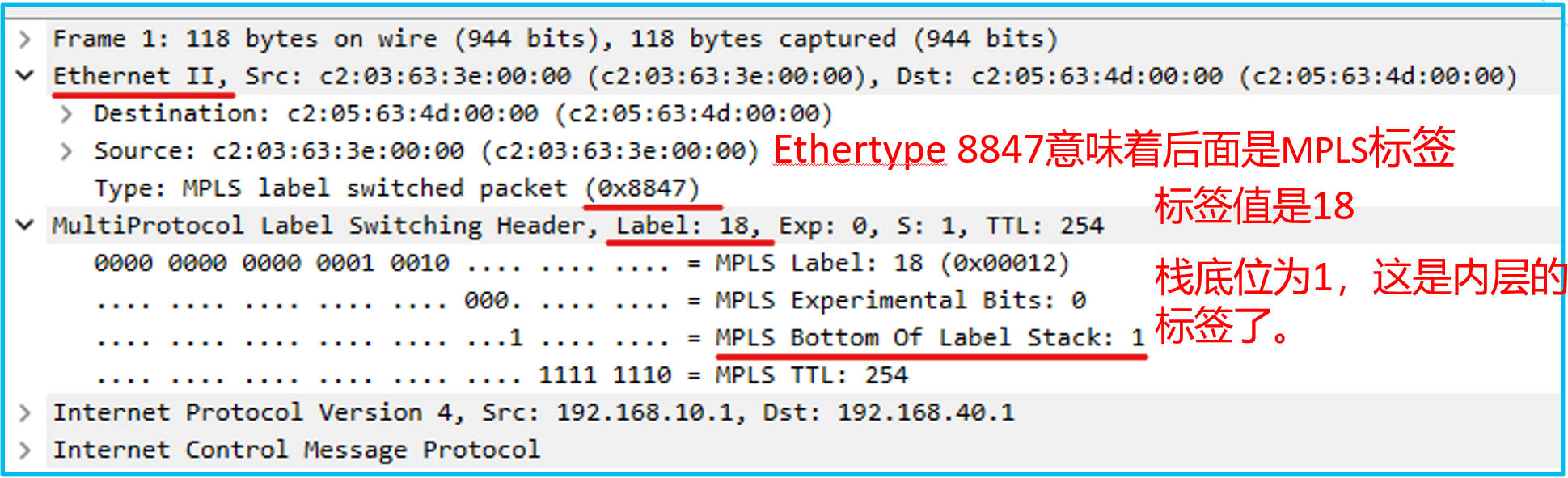

将以太网报头里的EtherType从0x0800改到0x8847，表示原来后面接的是IP包变成了MPLS标签。
将新的数据包从查到的出接口处转发出去。

3.2 LSR

接收标签包，并查看标签及相关信息。
查找LFIB，根据对应的入接口和标签值，查找出接口和标签值。
将入标签交换为出标签，MPLS报头的TTL减少1。IP包的报头不变。
将新的标签包从查到的出接口处转发出去。

3.3 出口LER

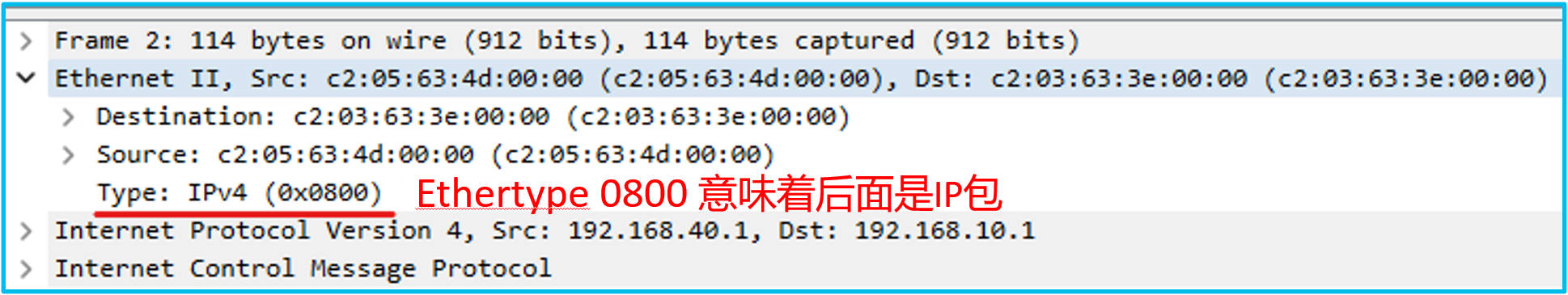

Penultimate Hop Popping (PHP)，倒数第二跳弹出。指LSR将MPLS数据包发给出口LER之前，将MPLS标签移除，发送IP包给出口LER。这样出口LER就少了一个标签操作的动作，直接进行IP转发。如果是多层标签，则会将最外层的传输标签移除，保留服务标签给到出口LER。无论何种情况，都会减少一步标签的操作。

在有没有PHP的情况下。对于最外层的传输标签，仍需查看LFIB，如果对应标签显示的动作是Pop，则会弹出标签。
根据TTL的模式，来处理IP包的TTL值。
- 统一模式：MPLS网络内部的跳数也会算到IP包的TTL里。因此会将MPLS TTL值减1，再复制回IP报头的TTL字段。
- 管道模式：MPLS网络只被当作一跳，MPLS TTL值被忽略，在转发IP包时将其TTL值减1。
如果是多层标签，则会根据最后一个服务标签找到对应的服务，并将后面的IP包经VRF的路由表查询后从对应的接口发出去。如果次末跳路由器弹出标签后露出了IP包，出口LER直接查路由表并将IP包从对应的接口发出去。

4. CEF

Cisco Express Forwarding 思科快速转发技术，其他厂商也都有类似的技术。

4.1 组件

FIB：根据RIB来构建优化的用于快速查询的数据结构，包括目标网络前缀，下一跳地址和出接口。
邻接表：在FIB中的列出的下一跳地址，需要知道它的2层信息，譬如MAC地址，VLAN标签等。这通常由ARP（IPv4）或是NDP（IPv6）来解析下一跳的2层地址。

4.2 转发流程

数据包来到入接口。
专用转发硬件通过FIB来查询数据包报头里的目的网络地址。
FIB查出下一跳地址，并对应到邻接表里的条目。
根据邻接表里的条目来重写2层报头，譬如下一跳的MAC地址。
将新的数据帧转发到正确的出接口。

4.3 转发方式

转发方式分为集中式和分布式，我们大部分使用的还是分布式。

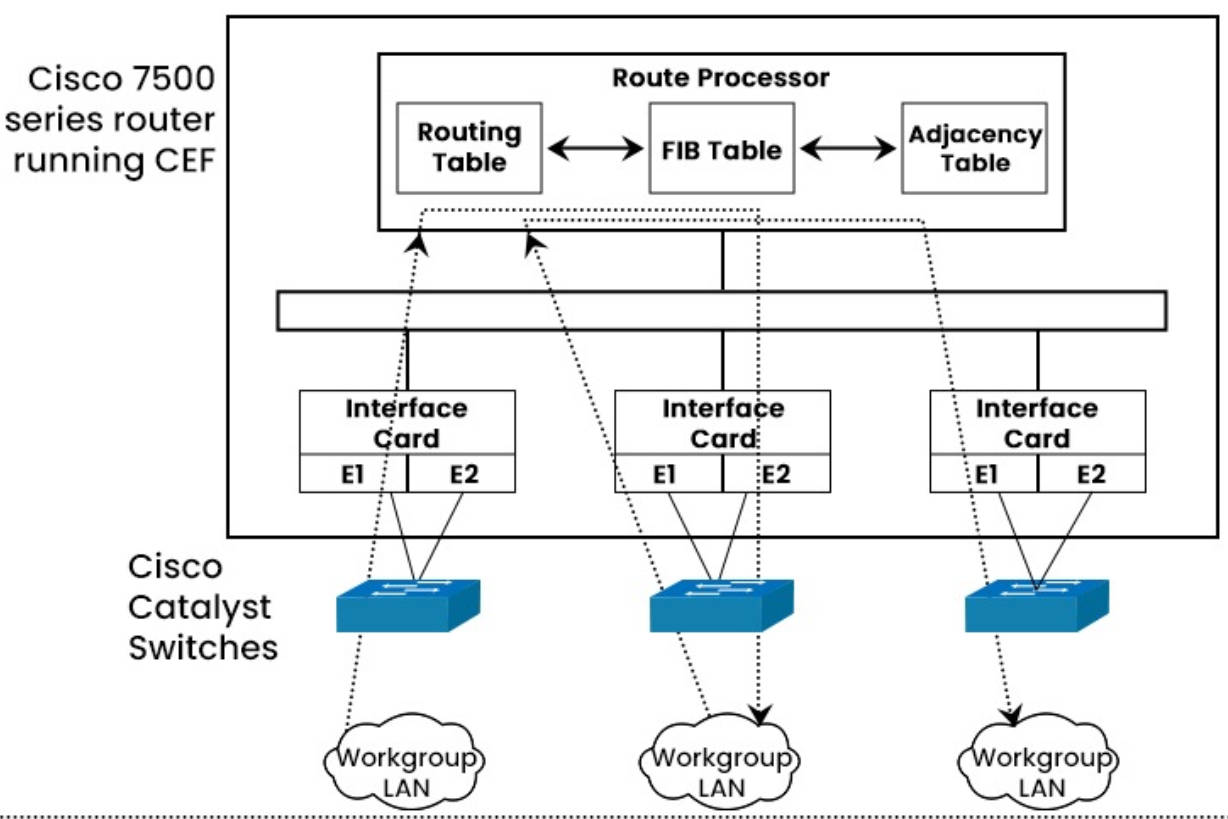

集中式快速转发：通用型CPU负责所有的操作，包括快速转发交换。优点是通用型CPU价格比较便宜。

在这里插入图片描述

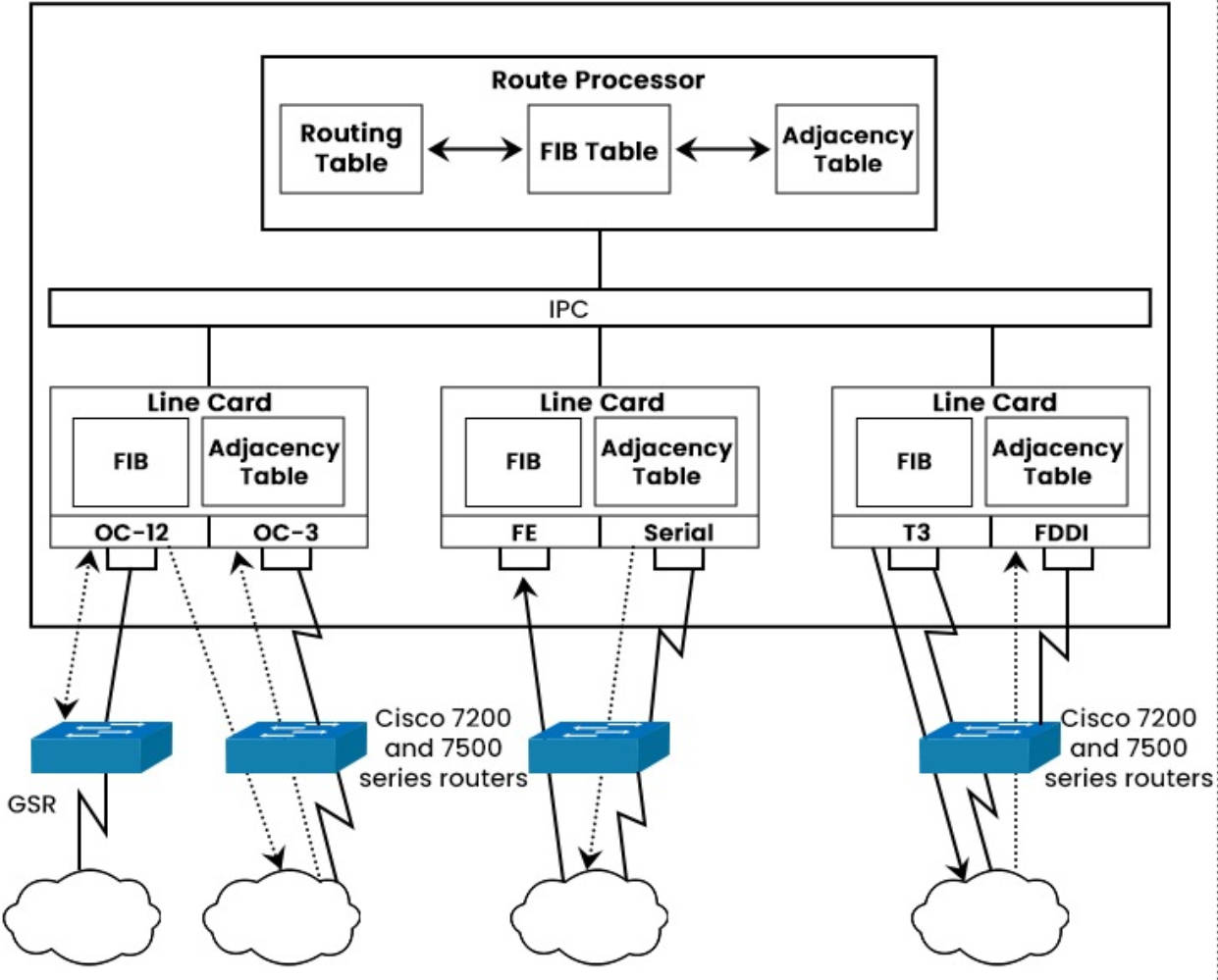

分布式快速转发：由专门的硬件，入ASIC，NPU，TCAM等来负责快速转发交换。大部分的数据包处理交由线卡上的这些专门硬件来处理。当一个数据包到达入接口，它被转到此线卡的转发引擎。由于ASIC已经将RP所产生的FIB和邻接表下载并存储到TCAM里，因此转发引擎通过查看基于TCAM的表来决定数据包发到哪个出接口，或是发送到交换矩阵背板来转到其他线卡的出接口。优点是可以达到线速转发，不占用路由器处理器的CPU资源。

在这里插入图片描述
